发明专利申请
(21)申请号201711076541.2
(22)申请日2017.11.06
(43)申请公布日2018.04.13
(71)申请人江苏盛矽电子科技有限公司
地址 224200江苏省盐城市东台市开发区 迎宾大道10号（高科技术创业园内）
(72)发明人潘国虎 陈厚 周刚 汪洋
仲晓伟 张壮志 邹荣飞 王睿
(74)专利代理机构北京东方盛凡知识产权代理
事务所(普通合伙)11562
F24S80/00(2018.01)
代理人*平宋**
(51)Int.Cl.
F24S10/40(2018.01) F24S10/70(2018.01) F24S30/452(2018.01) F24S50/40(2018.01)
(54)发明名称
一种高效的太阳能集热装置
(57)摘要
本发明提供了一种高效的太阳能集热装置， 包括基座和旋转电机且所述旋转电机一端设置有转轴，所述转轴一端固定有支撑架且所述支撑架内设置有旋转轴，安装架通过所述旋转轴固定在支撑架内；所述安装架一侧设置有温度传感器；所述基座一端设置有控制器；所述旋转轴一端设置有电动机；所述安装架内设置有若干真空管，所述若干真空管内均设置有铜管；所述温度传感器电性连接至所述控制器，所述控制器电性连接至所述旋转电机和所述电动机。本发明可以使集热效率更高；真空管始终朝向太阳热能最佳角度；提高了能源利用效率。
一种高效的太阳能集热装置
技术领域
[0001] 本发明涉及一种太阳能集热装置，特别涉及一种高效的太阳能集热装置。
背景技术
[0002] 随着化石能源等传统能源的日益枯竭，太阳能等新能源的发展日已迅速，并且太阳能的应用也越来越广泛。
[0003]目前的太阳能集热装置大多采用真空管集热的方式，这种集热方式较为方便而且 传热速度快，但是太阳热能在空间中的分布是不均匀的，会随着时间的变以及天气的变化 发生变化，一般的真空管面对太阳的角度是固定的，不能一直保持最佳的获取太阳热能的 角度，造成了集热速度的变慢，影响到太阳能的集热效率，而且造成了太阳热能的浪费。
发明内容
[0004] 本发明要解决的技术问题是克服现有的缺陷，提供一种高效的太阳能集热装置， 可以使集热效率更高，真空管始终朝向太阳热能最佳角度，可以有效解决背景技术中的问题。
[0005] 为了解决上述技术问题，本发明提供了如下的技术方案：
[0006]本发明提供一种高效的太阳能集热装置，包括基座和旋转电机且所述旋转电机一 端设置有转轴，所述转轴一端固定有支撑架且所述支撑架内设置有旋转轴，安装架通过所 述旋转轴固定在支撑架内；所述安装架一侧设置有温度传感器；所述基座一端设置有控制器。
[0007] 作为本发明的一种优选技术方案，所述旋转轴一端设置有电动机；所述安装架内 设置有若干真空管，所述若干真空管内均设置有铜管。
[0008] 作为本发明的一种优选技术方案，所述温度传感器电性连接至所述控制器，所述控制器电性连接至所述旋转电机和所述电动机。
[0009] 与现有技术相比本发明所达到的有益效果是：可以使集热效率更高；真空管始终 朝向太阳热能最佳角度；提高了能源利用效率。
附图说明
[0010] 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。
[0011] 在附图中：
[0012] 图1是本发明的结构示意图；
[0013] 图2是本发明的模块图；
[0014] 图中标号：1、基座；2、旋转电机；3、转轴；4、支撑架；5、旋转轴；6、电动机；7、安装 架；8、温度传感器；9、真空管；10、铜管；11、控制器。
CN 107906764 A
说 明 书 2/2页
具体实施方式
[0015] 以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实 施例仅用于说明和解释本发明，并不用于限定本发明。
[0016]实施例：如图1-2所示，本发明提供一种高效的太阳能集热装置，包括基座1和旋转 电机2且所述旋转电机2一端设置有转轴3，所述转轴3一端固定有支撑架4且所述支撑架4内设置有旋转轴5，安装架7通过所述旋转轴5固定在支撑架4内；所述安装架7一侧设置有温度传感器8；所述基座1一端设置有控制器11。
[0017]进一步的，旋转轴5一端设置有电动机6，可以将旋转轴5进行旋转以方便调整安装 架7的角度；安装架7内设置有若干真空管9，若干真空管9内均设置有铜管10，可以提高导热效率。
[0018]温度传感器8电性连接至控制器11，控制器11电性连接至旋转电机2和电动机6，可 以根据温度传感器8感应到的温度来通过控制器11控制旋转电机2和电动机6调整安装架7的角度，以调整真空管9面向太阳的角度达到最佳的吸热和集热效率。
[0019]本发明的温度传感器8可以探测到太阳热能的最佳角度，然后将数据发送至控制器11，控制器11会控制旋转电机2和调整转轴3的角度并且控制电动机6调整旋转轴5的角度，将安装架7调整至最佳角度，以达到真空管9处于太阳热能分布最多的角度，提高能源利用效率。
[0020] 本发明可以使集热效率更高；真空管始终朝向太阳热能最佳角度；提高了能源利 用效率。
[0021] 最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明， 尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的 保护范围之内。
CN 107906764 A
说 明 书 附 图 1/1页

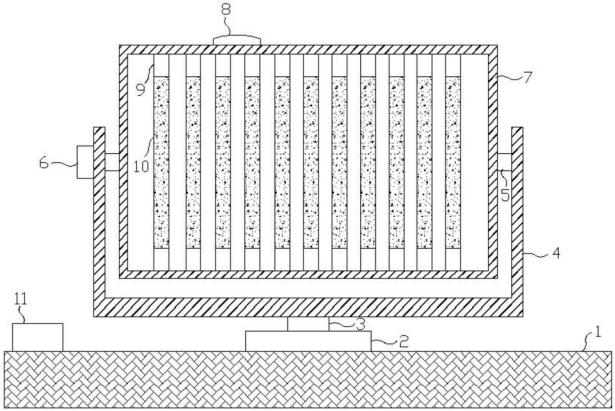

图1
图2
