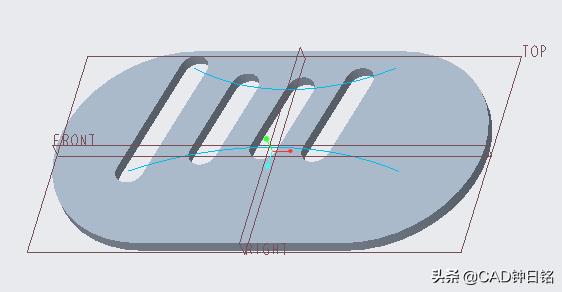

一些产品上的图案或结构具有一定的阵列特点，例如如图1所示的产品特征，U型孔由阵列控制，U型孔的下端圆心落在一条圆弧上，上段的圆心落在另一条曲线上。
图1
案例具体操作步骤如下。使用软件版本为Creo Parametric 6.0/5.0 。
步骤1 新建实体零件文件
新建一个使用mmns_part_solid公制模板的实体零件文件。
步骤2 创建一个拉伸基本体

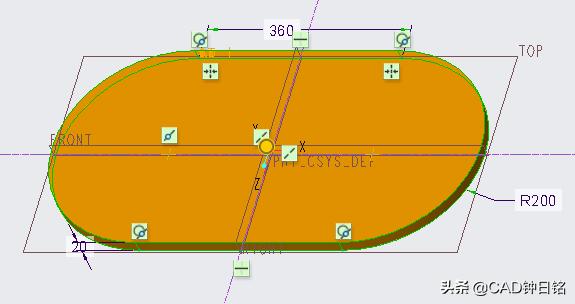

单击"拉伸"按钮，在TOP基准平面上草绘拉伸截面创建如图2所示的一个拉伸基本体。
图2
步骤3 草绘两条曲线

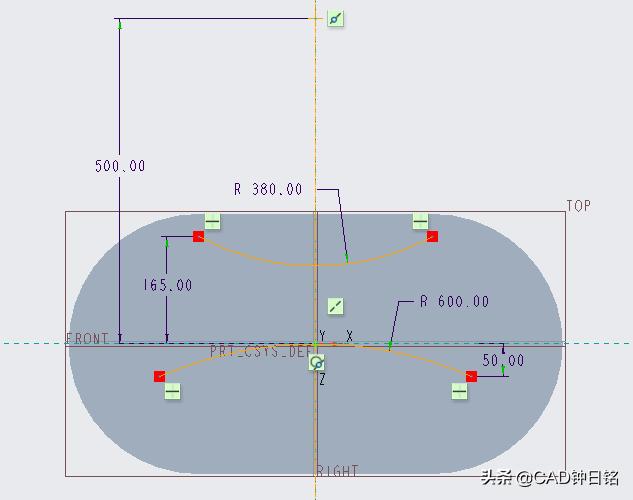

单击"草绘"按钮，选择拉伸基本体的上顶面作为草绘平面，绘制如图3所示的两条曲线。
图3
步骤4 创建第一个U型孔

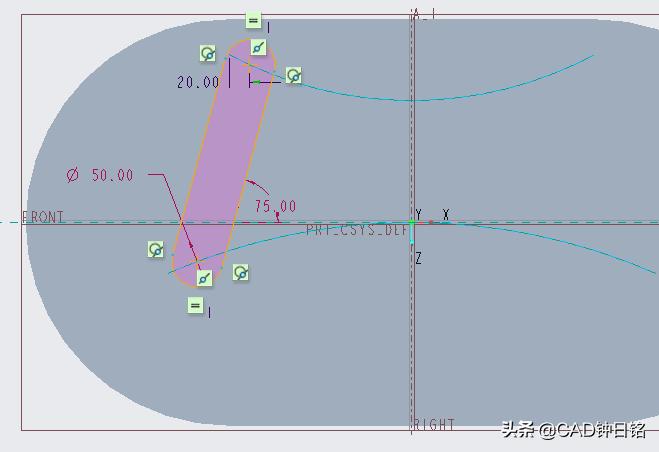

单击"拉伸"按钮，选择"移除材料"，选择拉伸基本体的上顶面作为草绘平面，先绘制U型孔图形，上圆心被约束在上面的一条圆弧上，并标注上圆心与上圆弧左端点的水平距离尺寸，同时下圆心落在下圆弧上，标注U型孔直径，以及一个角度尺寸，如图4所示，
图4

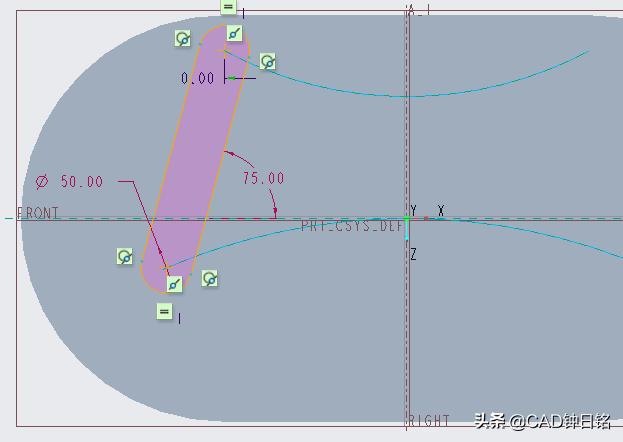

标注完尺寸后，确保将直径尺寸设置为50，角度尺寸为75，使用鼠标分别选择这两个尺寸，将它们锁定，再将上圆心与圆弧左端点的水平距离尺寸修改为0， 如图5
图5
此时，如果拖动草绘图元可以验证U型孔的两圆心是否在两条轨迹线上移动。

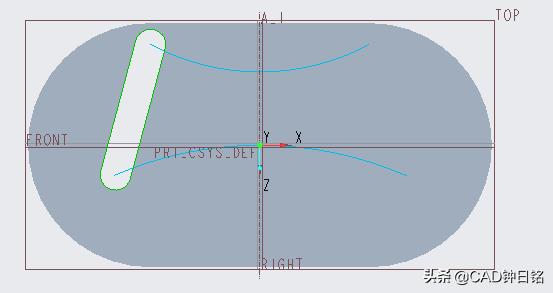

确定正确后，继续进行拉伸设置，拉伸深度为穿透，拉伸结果如图6所示。
图6
步骤5 创建阵列特征

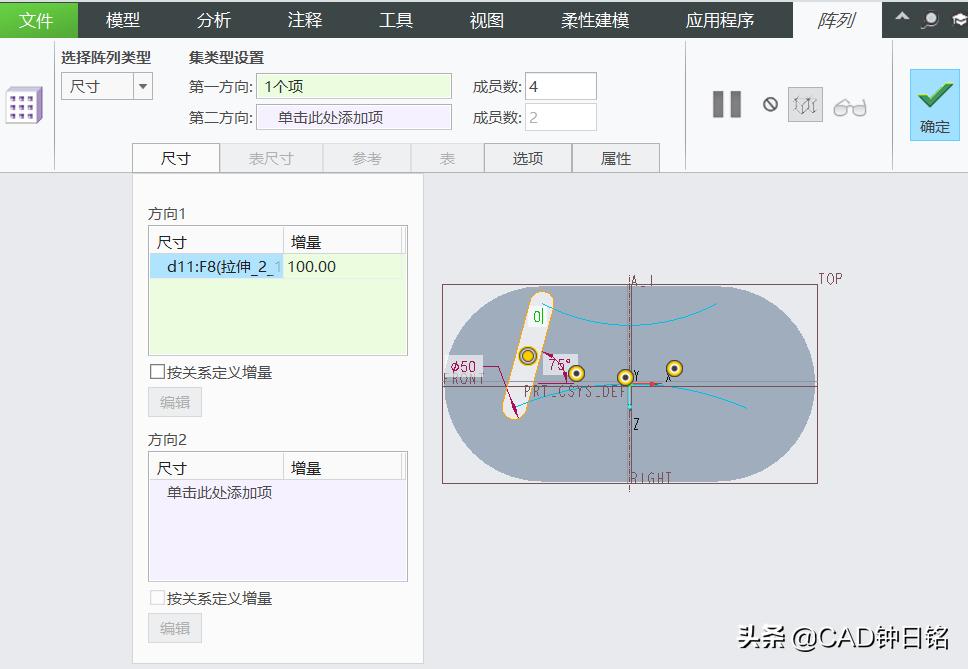

单击"阵列"按钮，阵列类型选为"尺寸"，选择尺寸"0"定义方向1尺寸，其增量为100，设定第一方向阵列成员数为4，如图7所示。
图7

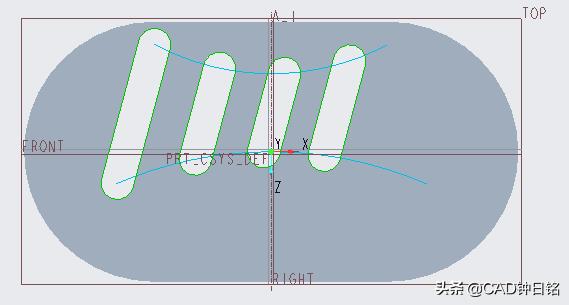

阵列结果如图8所示。
图8
有兴趣的读者，可以跟随上述步骤进行上机练习。想跟我学Creo吗？可以私信联系我，一起交流学习。我的一些图书也可以帮到你。
