skywalking是什么？为什么要给你的应用加上skywalking?在介绍skywalking之前，我们先来了解一个东西，那就是APM（Application Performance Management）系统。

一、什么是APM系统

APM (Application Performance Management) 即应用性能管理系统，是对企业系统即时监控以实现对应用程序性能管理和故障管理的系统化的解决方案。应用性能管理，主要指对企业的关键业务应用进行监测、优化，提高企业应用的可靠性和质量，保证用户得到良好的服务，降低IT总拥有成本。APM系统是可以帮助理解系统行为、用于分析性能问题的工具，以便发生故障的时候，能够快速定位和解决问题。

说白了就是随着微服务的的兴起，传统的单体应用拆分为不同功能的小应用，用户的一次请求会经过多个系统，不同服务之间的调用非常复杂，其中任何一个系统出错都可能影响整个请求的处理结果。为了解决这个问题，Google 推出了一个分布式链路跟踪系统 Dapper ，之后各个互联网公司都参照Dapper 的思想推出了自己的分布式链路跟踪系统，而这些系统就是分布式系统下的APM系统。

目前市面上的APM系统有很多，比如skywalking、pinpoint、zipkin等。其中

Zipkin：由Twitter公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微服务架构中的延迟问题，包括：数据的收集、存储、查找和展现。
Pinpoint：一款对Java编写的大规模分布式系统的APM工具，由韩国人开源的分布式跟踪组件。
Skywalking：国产的优秀APM组件，是一个对JAVA分布式应用程序集群的业务运行情况进行追踪、告警和分析的系统。

二、什么是skywalking

SkyWalking是apache基金会下面的一个开源APM项目，为微服务架构和云原生架构系统设计。它通过探针自动收集所需的表，并进行分布式追踪。通过这些调用链路以及指标，Skywalking APM会感知应用间关系和服务间关系，并进行相应的指标统计。Skywalking支持链路追踪和监控应用组件基本涵盖主流框架和容器，如国产RPC Dubbo和motan等，国际化的spring boot，spring cloud。官方网站：http://skywalking.apache.org/Skywalking的具有以下几个特点：

多语言自动探针，Java，.NET Core和Node.JS。
多种监控手段，语言探针和service mesh。
轻量高效。不需要额外搭建大数据平台。
模块化架构。UI、存储、集群管理多种机制可选。
支持告警。
优秀的可视化效果。

Skywalking整体架构如下：

skywalking在项目中的使用,skywalking异步请求监控

整体架构包含如下三个组成部分：1. 探针(agent)负责进行数据的收集，包含了Tracing和Metrics的数据，agent会被安装到服务所在的服务器上，以方便数据的获取。2. 可观测性分析平台OAP(Observability Analysis Platform)，接收探针发送的数据，并在内存中使用分析引擎（Analysis Core)进行数据的整合运算，然后将数据存储到对应的存储介质上，比如Elasticsearch、MySQL数据库、H2数据库等。同时OAP还使用查询引擎(Query Core)提供HTTP查询接口。3. Skywalking提供单独的UI进行数据的查看，此时UI会调用OAP提供的接口，获取对应的数据然后进行展示。

三、搭建并使用

搭建其实很简单，官方有提供搭建案例。上文提到skywalking的后端数据存储的介质可以是Elasticsearch、MySQL数据库、H2数据库等，我这里使用Elasticsearch作为数据存储，而且为了便于扩展和收集其他应用日志，我将单独搭建Elasticsearch。

3.1、搭建elasticsearch

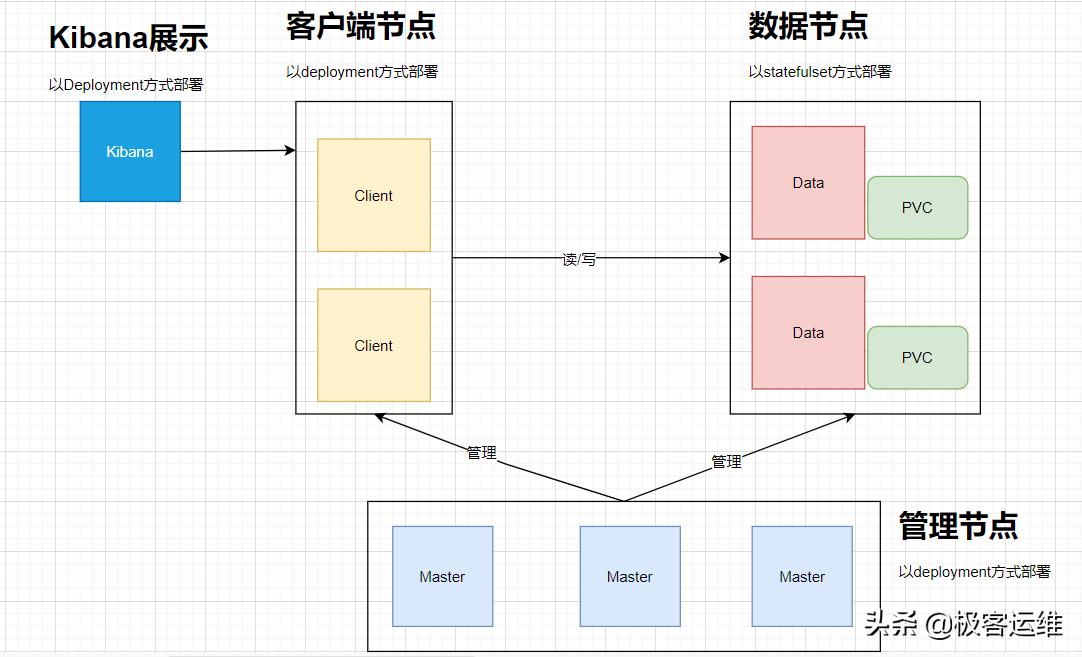

为了增加es的扩展性，按角色功能分为master节点、data数据节点、client客户端节点。其整体架构如下：

skywalking在项目中的使用,skywalking异步请求监控

其中：

Elasticsearch数据节点Pods被部署为一个有状态集（StatefulSet）
Elasticsearch master节点Pods被部署为一个Deployment
Elasticsearch客户端节点Pods是以Deployment的形式部署的，其内部服务将允许访问R/W请求的数据节点
Kibana部署为Deployment，其服务可在Kubernetes集群外部访问

（1）先创建estatic的命名空间（es-ns.yaml）：

apiVersion:v1
kind:Namespace
metadata:
name:elastic

执行kubectl apply -f es-ns.yaml（2）部署es master配置清单如下（es-master.yaml）：

---
apiVersion:v1
kind:ConfigMap
metadata:
namespace:elastic
name:elasticsearch-master-config
labels:
app:elasticsearch
role:master
data:
elasticsearch.yml:|-
cluster.name:${CLUSTER_NAME}
node.name:${NODE_NAME}
discovery.seed_hosts:${NODE_LIST}
cluster.initial_master_nodes:${MASTER_NODES}

network.host:0.0.0.0

node:
master:true
data:false
ingest:false

xpack.security.enabled:true
xpack.monitoring.collection.enabled:true
---
apiVersion:v1
kind:Service
metadata:
namespace:elastic
name:elasticsearch-master
labels:
app:elasticsearch
role:master
spec:
ports:
-port:9300
name:transport
selector:
app:elasticsearch
role:master
---
apiVersion:apps/v1
kind:Deployment
metadata:
namespace:elastic
name:elasticsearch-master
labels:
app:elasticsearch
role:master
spec:
replicas:1
selector:
matchLabels:
app:elasticsearch
role:master
template:
metadata:
labels:
app:elasticsearch
role:master
spec:
initContainers:
-name:init-sysctl
image:busybox:1.27.2
command:
-sysctl
--w
-vm.max_map_count=262144
securityContext:
privileged:true
containers:
-name:elasticsearch-master
image:docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
-name:CLUSTER_NAME
value:elasticsearch
-name:NODE_NAME
value:elasticsearch-master
-name:NODE_LIST
value:elasticsearch-master,elasticsearch-data,elasticsearch-client
-name:MASTER_NODES
value:elasticsearch-master
-name:"ES_JAVA_OPTS"
value:"-Xms512m-Xmx512m"
ports:
-containerPort:9300
name:transport
volumeMounts:
-name:config
mountPath:/usr/share/elasticsearch/config/elasticsearch.yml
readOnly:true
subPath:elasticsearch.yml
-name:storage
mountPath:/data
volumes:
-name:config
configMap:
name:elasticsearch-master-config
-name:"storage"
emptyDir:
medium:""
---

然后执行kubectl apply -f ``es-master.yaml创建配置清单，然后pod变为running状态即为部署成功。

#kubectlgetpod-nelastic
NAMEREADYSTATUSRESTARTSAGE
elasticsearch-master-77d5d6c9db-xt5kq1/1Running067s

（3）部署es data配置清单如下（es-data.yaml）：

---
apiVersion:v1
kind:ConfigMap
metadata:
namespace:elastic
name:elasticsearch-data-config
labels:
app:elasticsearch
role:data
data:
elasticsearch.yml:|-
cluster.name:${CLUSTER_NAME}
node.name:${NODE_NAME}
discovery.seed_hosts:${NODE_LIST}
cluster.initial_master_nodes:${MASTER_NODES}

network.host:0.0.0.0

node:
master:false
data:true
ingest:false

xpack.security.enabled:true
xpack.monitoring.collection.enabled:true
---
apiVersion:v1
kind:Service
metadata:
namespace:elastic
name:elasticsearch-data
labels:
app:elasticsearch
role:data
spec:
ports:
-port:9300
name:transport
selector:
app:elasticsearch
role:data
---
apiVersion:apps/v1
kind:StatefulSet
metadata:
namespace:elastic
name:elasticsearch-data
labels:
app:elasticsearch
role:data
spec:
serviceName:"elasticsearch-data"
selector:
matchLabels:
app:elasticsearch
role:data
template:
metadata:
labels:
app:elasticsearch
role:data
spec:
initContainers:
-name:init-sysctl
image:busybox:1.27.2
command:
-sysctl
--w
-vm.max_map_count=262144
securityContext:
privileged:true
containers:
-name:elasticsearch-data
image:docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
-name:CLUSTER_NAME
value:elasticsearch
-name:NODE_NAME
value:elasticsearch-data
-name:NODE_LIST
value:elasticsearch-master,elasticsearch-data,elasticsearch-client
-name:MASTER_NODES
value:elasticsearch-master
-name:"ES_JAVA_OPTS"
value:"-Xms1024m-Xmx1024m"
ports:
-containerPort:9300
name:transport
volumeMounts:
-name:config
mountPath:/usr/share/elasticsearch/config/elasticsearch.yml
readOnly:true
subPath:elasticsearch.yml
-name:elasticsearch-data-persistent-storage
mountPath:/data/db
volumes:
-name:config
configMap:
name:elasticsearch-data-config
volumeClaimTemplates:
-metadata:
name:elasticsearch-data-persistent-storage
spec:
accessModes:["ReadWriteOnce"]
storageClassName:managed-nfs-storage
resources:
requests:
storage:20Gi
---

执行kubectl apply -f es-data.yaml创建配置清单，其状态变为running即为部署成功。

#kubectlgetpod-nelastic
NAMEREADYSTATUSRESTARTSAGE
elasticsearch-data-01/1Running04s
elasticsearch-master-77d5d6c9db-gklgd1/1Running02m35s
elasticsearch-master-77d5d6c9db-gvhcb1/1Running02m35s
elasticsearch-master-77d5d6c9db-pflz61/1Running02m35s

（4）部署es client配置清单如下（es-client.yaml）：

---
apiVersion:v1
kind:ConfigMap
metadata:
namespace:elastic
name:elasticsearch-client-config
labels:
app:elasticsearch
role:client
data:
elasticsearch.yml:|-
cluster.name:${CLUSTER_NAME}
node.name:${NODE_NAME}
discovery.seed_hosts:${NODE_LIST}
cluster.initial_master_nodes:${MASTER_NODES}

network.host:0.0.0.0

node:
master:false
data:false
ingest:true

xpack.security.enabled:true
xpack.monitoring.collection.enabled:true
---
apiVersion:v1
kind:Service
metadata:
namespace:elastic
name:elasticsearch-client
labels:
app:elasticsearch
role:client
spec:
ports:
-port:9200
name:client
-port:9300
name:transport
selector:
app:elasticsearch
role:client
---
apiVersion:apps/v1
kind:Deployment
metadata:
namespace:elastic
name:elasticsearch-client
labels:
app:elasticsearch
role:client
spec:
selector:
matchLabels:
app:elasticsearch
role:client
template:
metadata:
labels:
app:elasticsearch
role:client
spec:
initContainers:
-name:init-sysctl
image:busybox:1.27.2
command:
-sysctl
--w
-vm.max_map_count=262144
securityContext:
privileged:true
containers:
-name:elasticsearch-client
image:docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
-name:CLUSTER_NAME
value:elasticsearch
-name:NODE_NAME
value:elasticsearch-client
-name:NODE_LIST
value:elasticsearch-master,elasticsearch-data,elasticsearch-client
-name:MASTER_NODES
value:elasticsearch-master
-name:"ES_JAVA_OPTS"
value:"-Xms256m-Xmx256m"
ports:
-containerPort:9200
name:client
-containerPort:9300
name:transport
volumeMounts:
-name:config
mountPath:/usr/share/elasticsearch/config/elasticsearch.yml
readOnly:true
subPath:elasticsearch.yml
-name:storage
mountPath:/data
volumes:
-name:config
configMap:
name:elasticsearch-client-config
-name:"storage"
emptyDir:
medium:""

执行kubectl apply -f es-client.yaml创建配置清单，其状态变为running即为部署成功。

#kubectlgetpod-nelastic
NAMEREADYSTATUSRESTARTSAGE
elasticsearch-client-f79cf4f7b-pbz9d1/1Running05s
elasticsearch-data-01/1Running03m11s
elasticsearch-master-77d5d6c9db-gklgd1/1Running05m42s
elasticsearch-master-77d5d6c9db-gvhcb1/1Running05m42s
elasticsearch-master-77d5d6c9db-pflz61/1Running05m42s

（5）生成密码我们启用了 xpack 安全模块来保护我们的集群，所以我们需要一个初始化的密码。我们可以执行如下所示的命令，在客户端节点容器内运行 bin/elasticsearch-setup-passwords 命令来生成默认的用户名和密码：

#kubectlexec$(kubectlgetpods-nelastic|grepelasticsearch-client|sed-n1p|awk'{print$1}')\
-nelastic\
--bin/elasticsearch-setup-passwordsauto-b

Changedpasswordforuserapm_system
PASSWORDapm_system=QNSdaanAQ5fvGMrjgYnM

Changedpasswordforuserkibana_system
PASSWORDkibana_system=UFPiUj0PhFMCmFKvuJuc

Changedpasswordforuserkibana
PASSWORDkibana=UFPiUj0PhFMCmFKvuJuc

Changedpasswordforuserlogstash_system
PASSWORDlogstash_system=Nqes3CCxYFPRLlNsuffE

Changedpasswordforuserbeats_system
PASSWORDbeats_system=Eyssj5NHevFjycfUsPnT

Changedpasswordforuserremote_monitoring_user
PASSWORDremote_monitoring_user=7Po4RLQQZ94fp7F31ioR

Changedpasswordforuserelastic
PASSWORDelastic=n816QscHORFQMQWQfs4U

注意需要将 elastic 用户名和密码也添加到 Kubernetes 的 Secret 对象中：

kubectlcreatesecretgenericelasticsearch-pw-elastic\
-nelastic\
--from-literalpassword=n816QscHORFQMQWQfs4U

（6）、验证集群状态

kubectlexec-nelastic\
$(kubectlgetpods-nelastic|grepelasticsearch-client|sed-n1p|awk'{print$1}')\
--curl-uelastic:n816QscHORFQMQWQfs4Uhttp://elasticsearch-client.elastic:9200/_cluster/health?pretty

{
"cluster_name":"elasticsearch",
"status":"green",
"timed_out":false,
"number_of_nodes":3,
"number_of_data_nodes":1,
"active_primary_shards":2,
"active_shards":2,
"relocating_shards":0,
"initializing_shards":0,
"unassigned_shards":0,
"delayed_unassigned_shards":0,
"number_of_pending_tasks":0,
"number_of_in_flight_fetch":0,
"task_max_waiting_in_queue_millis":0,
"active_shards_percent_as_number":100.0
}

上面status的状态为green，表示集群正常。到这里ES集群就搭建完了。为了方便操作可以再部署一个kibana服务，如下：

---
apiVersion:v1
kind:ConfigMap
metadata:
namespace:elastic
name:kibana-config
labels:
app:kibana
data:
kibana.yml:|-
server.host:0.0.0.0

elasticsearch:
hosts:${ELASTICSEARCH_HOSTS}
username:${ELASTICSEARCH_USER}
password:${ELASTICSEARCH_PASSWORD}
---
apiVersion:v1
kind:Service
metadata:
namespace:elastic
name:kibana
labels:
app:kibana
spec:
ports:
-port:5601
name:webinterface
selector:
app:kibana
---
apiVersion:networking.k8s.io/v1beta1
kind:Ingress
metadata:
annotations:
prometheus.io/http-probe:'true'
prometheus.io/scrape:'true'
name:kibana
namespace:elastic
spec:
rules:
-host:kibana.coolops.cn
http:
paths:
-backend:
serviceName:kibana
servicePort:5601
path:/
---
apiVersion:apps/v1
kind:Deployment
metadata:
namespace:elastic
name:kibana
labels:
app:kibana
spec:
selector:
matchLabels:
app:kibana
template:
metadata:
labels:
app:kibana
spec:
containers:
-name:kibana
image:docker.elastic.co/kibana/kibana:7.8.0
ports:
-containerPort:5601
name:webinterface
env:
-name:ELASTICSEARCH_HOSTS
value:"http://elasticsearch-client.elastic.svc.cluster.local:9200"
-name:ELASTICSEARCH_USER
value:"elastic"
-name:ELASTICSEARCH_PASSWORD
valueFrom:
secretKeyRef:
name:elasticsearch-pw-elastic
key:password
volumeMounts:
-name:config
mountPath:/usr/share/kibana/config/kibana.yml
readOnly:true
subPath:kibana.yml
volumes:
-name:config
configMap:
name:kibana-config
---

然后执行kubectl apply -f kibana.yaml创建kibana，查看pod的状态是否为running。

#kubectlgetpod-nelastic
NAMEREADYSTATUSRESTARTSAGE
elasticsearch-client-f79cf4f7b-pbz9d1/1Running030m
elasticsearch-data-01/1Running033m
elasticsearch-master-77d5d6c9db-gklgd1/1Running036m
elasticsearch-master-77d5d6c9db-gvhcb1/1Running036m
elasticsearch-master-77d5d6c9db-pflz61/1Running036m
kibana-6b9947fccb-4vp291/1Running03m51s

如下图所示，使用上面我们创建的 Secret 对象的 elastic 用户和生成的密码即可登录：

skywalking在项目中的使用,skywalking异步请求监控

登录后界面如下：

skywalking在项目中的使用,skywalking异步请求监控

3.2、搭建skywalking server

我这里使用helm安装

（1）安装helm，这里是使用的helm3

wgethttps://get.helm.sh/helm-v3.0.0-linux-amd64.tar.gz
tarzxvfhelm-v3.0.0-linux-amd64.tar.gz
mvlinux-amd64/helm/usr/bin/

说明：helm3没有tiller这个服务端了，直接用kubeconfig进行验证通信，所以建议部署在master节点

（2）*载下**skywalking的代码

mkdir/home/install/package-p
cd/home/install/package
gitclonehttps://github.com/apache/skywalking-kubernetes.git

（3）进入chart目录进行安装

cdskywalking-kubernetes/chart
helmrepoaddelastichttps://helm.elastic.co
helmdepupskywalking
helminstallmy-skywalkingskywalking-nskywalking\
--setelasticsearch.enabled=false\
--setelasticsearch.config.host=elasticsearch-client.elastic.svc.cluster.local\
--setelasticsearch.config.port.http=9200\
--setelasticsearch.config.user=elastic\
--setelasticsearch.config.password=n816QscHORFQMQWQfs4U

先要创建一个skywalking的namespace： kubectl create ns skywalking

（4）查看所有pod是否处于running

#kubectlgetpod
NAMEREADYSTATUSRESTARTSAGE
my-skywalking-es-init-x89pr0/1Completed015h
my-skywalking-oap-694fc79d55-2dmgr1/1Running016h
my-skywalking-oap-694fc79d55-bl5hk1/1Running416h
my-skywalking-ui-6bccffddbd-d2xhs1/1Running016h

也可以通过以下命令来查看chart。

#helmlist--all-namespaces
NAMENAMESPACEREVISIONUPDATEDSTATUSCHARTAPPVERSION
my-skywalkingskywalking12020-09-2914:42:10.952238898+0800CSTdeployedskywalking-3.1.08.1.0

如果要修改配置，则直接修改value.yaml，如下我们修改my-skywalking-ui的service为NodePort，则如下修改：

.....
ui:
name:ui
replicas:1
image:
repository:apache/skywalking-ui
tag:8.1.0
pullPolicy:IfNotPresent
....
service:
type:NodePort
#clusterIP:None
externalPort:80
internalPort:8080

....

然后使用以下命名升级即可。

helmupgradesky-server../skywalking-nskywalking

然后我们可以查看service是否变为NodePort了。

#kubectlgetsvc-nskywalking
NAMETYPECLUSTER-IPEXTERNAL-IPPORT(S)AGE
my-skywalking-oapClusterIP10.109.109.131<none>12800/TCP,11800/TCP88s
my-skywalking-uiNodePort10.102.247.110<none>80:32563/TCP88s

现在就可以通过UI界面查看skywalking了，界面如下：

skywalking在项目中的使用,skywalking异步请求监控

3.3、应用接入skywalking agent

现在skywalking的服务端已经安装好了，接下来就是应用接入了，所谓的应用接入就是应用在启动的时候加入skywalking agent，在容器中接入agent的方式我这里介绍两种。

在制作应用镜像的时候把agent所需的文件和包一起打进去
以sidecar的形式给应用容器接入agent

首先我们应该*载下**对应的agent软件包：

wgethttps://mirrors.tuna.tsinghua.edu.cn/apache/skywalking/8.1.0/apache-skywalking-apm-8.1.0.tar.gz
tarxfapache-skywalking-apm-8.1.0.tar.gz

（1）在制作应用镜像的时候把agent所需的文件和包一起打进去开发类似下面的Dockerfile，然后直接build镜像即可，这种方法比较简单

FROMharbor-test.coolops.com/coolops/jdk:8u144_test
RUNmkdir-p/usr/skywalking/agent/
ADDapache-skywalking-apm-bin/agent//usr/skywalking/agent/

注意：这个Dockerfile是咱们应用打包的基础镜像，不是应用的Dockerfile

（2）、以sidecar的形式添加agent包首先制作一个只有agent的镜像，如下：

FROMbusybox:latest
ENVLANG=C.UTF-8
RUNset-eux&&mkdir-p/usr/skywalking/agent/
ADDapache-skywalking-apm-bin/agent//usr/skywalking/agent/
WORKDIR/

然后我们像下面这样开发deployment的yaml清单。

apiVersion:apps/v1
kind:Deployment
metadata:
labels:
name:demo-sw
name:demo-sw
spec:
replicas:1
selector:
matchLabels:
name:demo-sw
template:
metadata:
labels:
name:demo-sw
spec:
initContainers:
-image:innerpeacez/sw-agent-sidecar:latest
name:sw-agent-sidecar
imagePullPolicy:IfNotPresent
command:['sh']
args:['-c','mkdir-p/skywalking/agent&&cp-r/usr/skywalking/agent/*/skywalking/agent']
volumeMounts:
-mountPath:/skywalking/agent
name:sw-agent
containers:
-image:harbor.coolops.cn/skywalking-java:1.7.9
name:demo
command:
-java-javaagent:/usr/skywalking/agent/skywalking-agent.jar-Dskywalking.agent.service_name=${SW_AGENT_NAME}-jardemo.jar
volumeMounts:
-mountPath:/usr/skywalking/agent
name:sw-agent
ports:
-containerPort:80
env:
-name:SW_AGENT_COLLECTOR_BACKEND_SERVICES
value:'my-skywalking-oap.skywalking.svc.cluster.local:11800'
-name:SW_AGENT_NAME
value:cartechfin-open-platform-skywalking
volumes:
-name:sw-agent
emptyDir:{}

我们在启动应用的时候只要引入skywalking的javaagent即可，如下：

java-javaagent:/path/to/skywalking-agent/skywalking-agent.jar-Dskywalking.agent.service_name=${SW_AGENT_NAME}-jaryourApp.jar

然后我们就可以在UI界面看到注册上来的应用了，如下：

skywalking在项目中的使用,skywalking异步请求监控

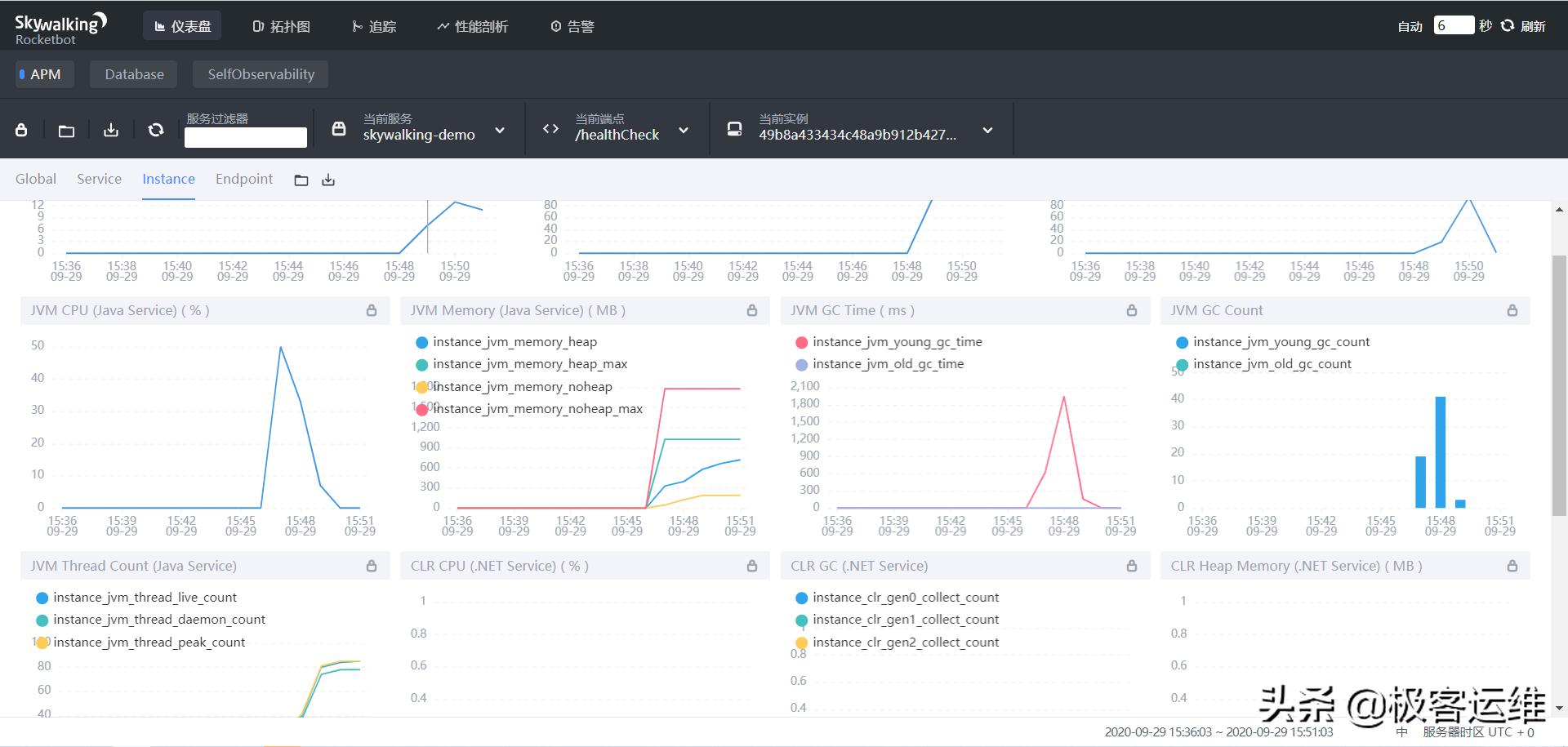

可以查看JVM数据，如下：

skywalking在项目中的使用,skywalking异步请求监控

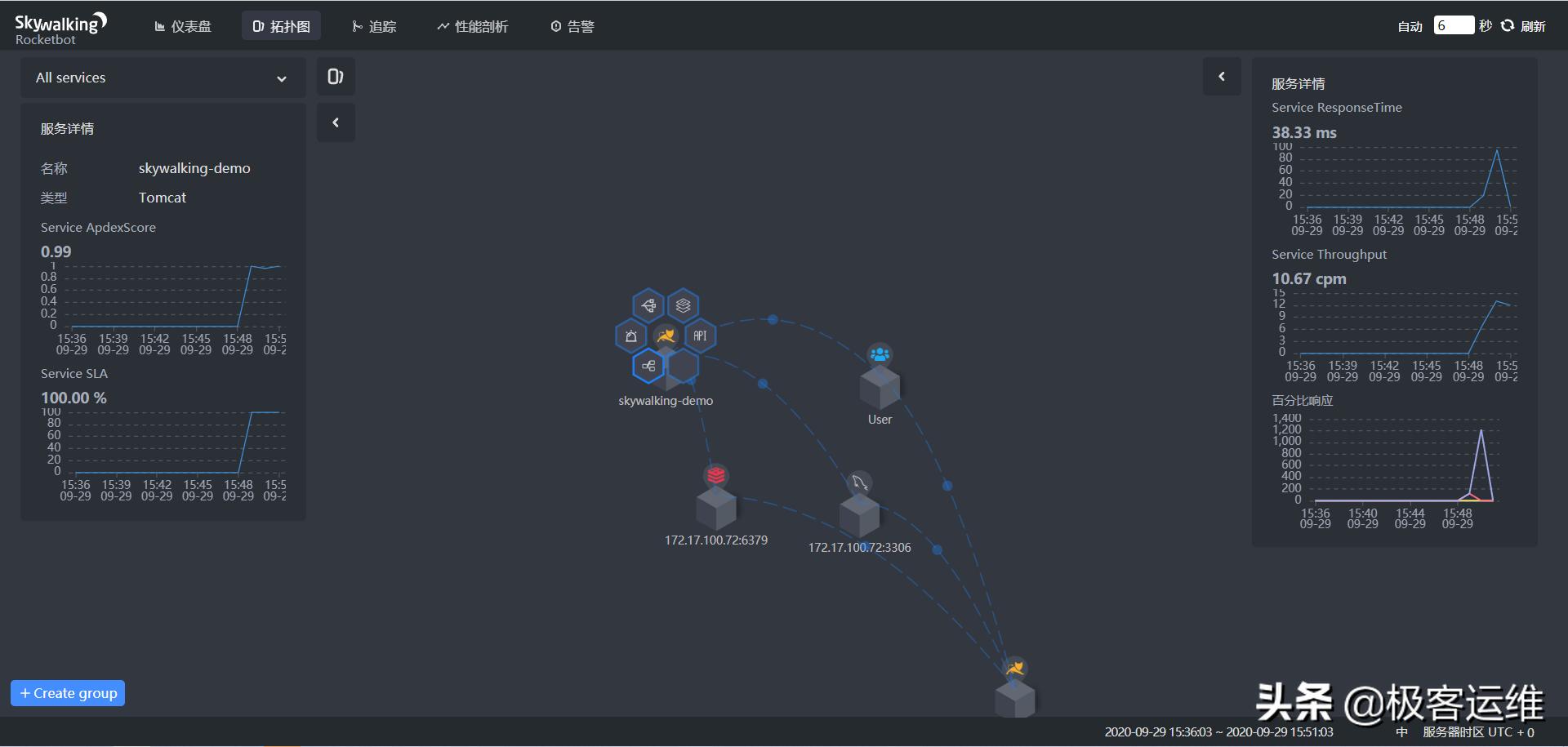

也可以查看其拓扑图，如下：

skywalking在项目中的使用,skywalking异步请求监控

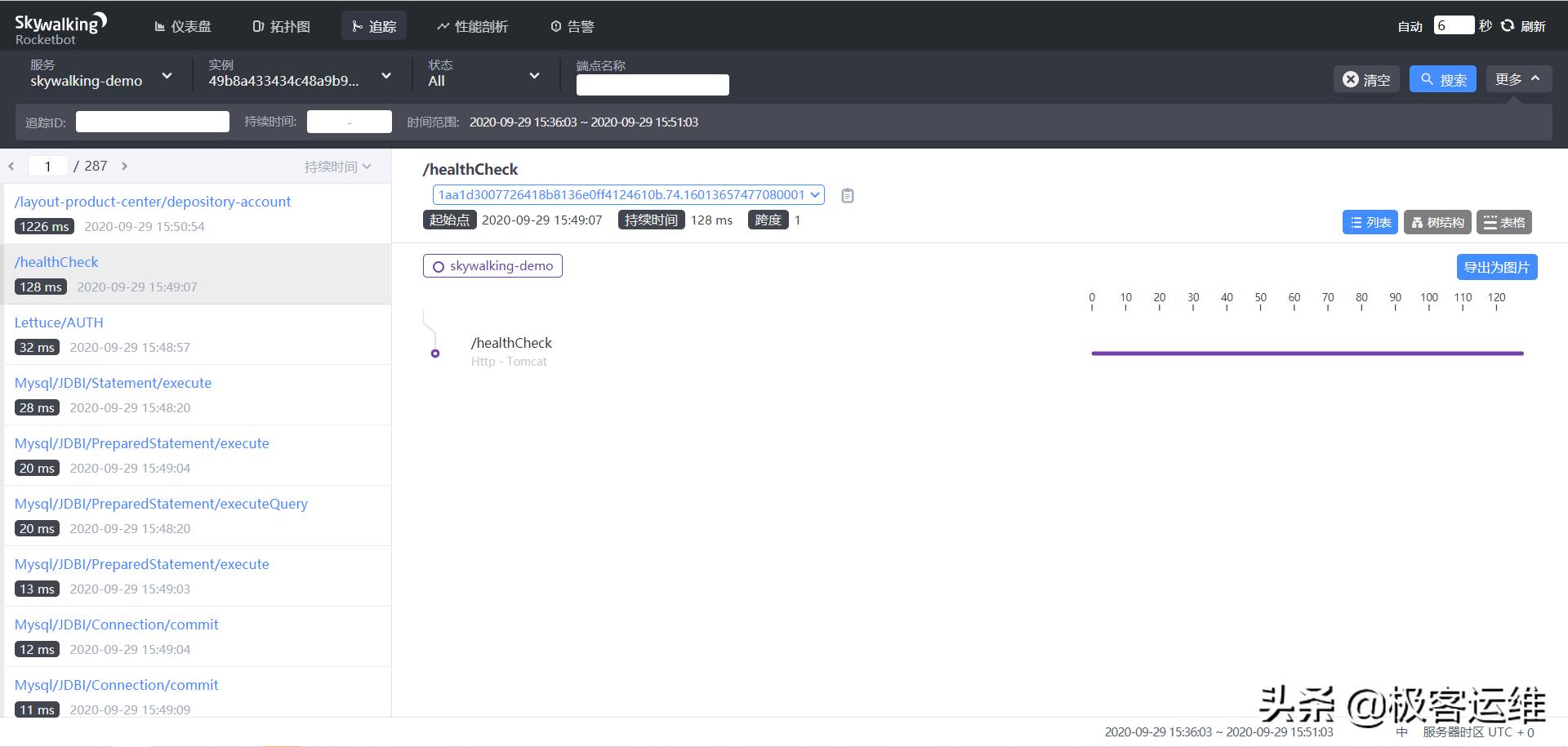

还可以追踪不同的uri，如下：

skywalking在项目中的使用,skywalking异步请求监控

到这里整个服务就搭建完了，你也可以试一下。参考文档：1、https://github.com/apache/skywalking-kubernetes2、http://skywalking.apache.org/zh/blog/2019-08-30-how-to-use-Skywalking-Agent.html3、https://github.com/apache/skywalking/blob/5.x/docs/cn/Deploy-skywalking-agent-CN.md

skywalking链路追踪无数据 (skywalking性能监控)

一、什么是APM系统

二、什么是skywalking

三、搭建并使用

3.1、搭建elasticsearch

3.2、搭建skywalking server

3.3、应用接入skywalking agent
