A045. 倍福_TCADSDLL

□ 支持倍福 CX1000 通讯,可读写变量(%Var)、%I、%Q、%M;

□ 计算机中需先安装 TwinCAT 软件;

□ 确认或修改 CX1000 的 IP 地址:

→ CX1000 缺省 IP 地址为 169.254.x.y;

→ 可在 CX1000 上连接显示器,查看或修改 IP 地址;

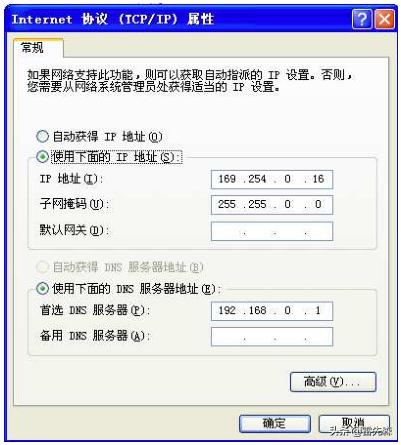

□ 使 CX1000 与计算机能够连接,即通过计算机能 ping 到 CX1000;

□ 运行 TwinCAT 系统管理器,执行选择目标按钮(Choose Target),出现下图:

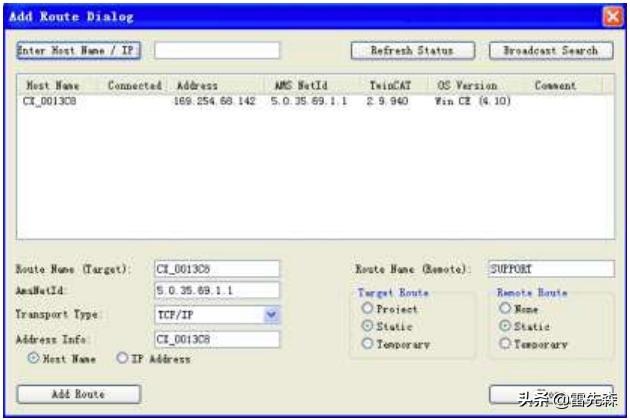

□ 执行查找按钮(Search…),在添加路由器对话框中执行广播式查找按钮,TwinCAT 系统管理器自动

查找到该 CX1000 设备:

□ 执行添加路由器按钮(Add Route),将该CX1000设备信息保存到TwinCAT系统中,如图中得知CX1000

的IP地址为169.254.68.142,相应的AmsNetID 为5.0.35.69.1.1;

□ AmsNetID是CX1000实现以太网ADS通讯的网络标识,若用户不满意CX1000系统自动生成AmsNetId,

可更改为用户想设定的值,如前四位与CX1000的IP地址保持一致,后两位均为 1,更改方法如下:

→ 运行CX1000中的Regedit*ex.e** 程序;

→ 修改注册表HKEY_LOCAL_MACHINE\SOFTWARE\Beckhoff\TwinCAT\System中的 AmsNetId内容,如将键值设置为c0 a8 00 05 01 01,则用十进制表示为192.168.0.5.1.1;

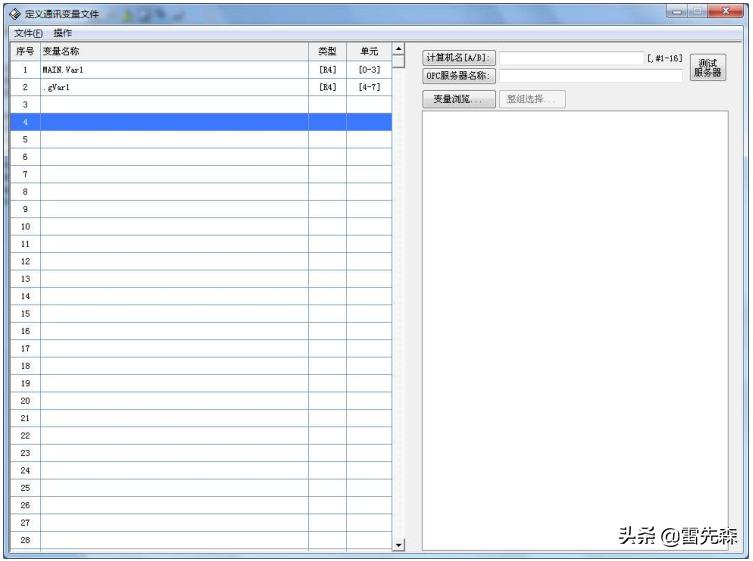

□ 通过组态软件<扩展应用>下<变量文件>制作变量文件:

全局变量名前应加"."(如.gVar1),局部变量格式为 A.B(如 MAIN.Var1),并确保变量类型正确;

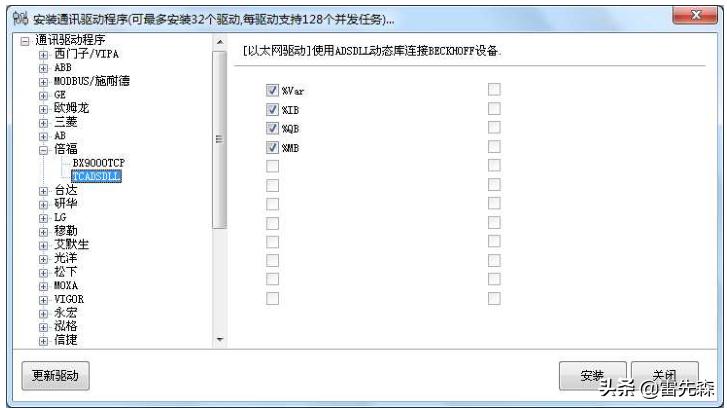

□ 安装驱动:

□ 定义设备号:
