用于治疗近视的眼镜片

抽象

公开了一种眼镜，其包括眼镜框架和安装在框架中的一对眼镜片。所述透镜包括分布在每个透镜上的点图案，所述点图案包括以1mm或更小的距离间隔布置的点阵列，每个点的最大尺寸为0.3mm或更小，所述点图案包括自由的透明孔。最大尺寸大于1mm的点，透明孔与这副眼镜的佩戴者的视轴对准。

图片（16）

治疗近视最新科技眼镜,德国治疗近视的眼镜

分类

G02C7 / 061 焦距逐渐变化的眼镜片

查看8更多分类

US10571717B2

美国

*载下**PDF

查找现有技术

类似

发明者杰伊·内兹（Jay Neitz）詹姆斯·库琴贝克莫琳·尼兹（Maureen Neitz）现任受让人华盛顿大学

全球应用

2017年 MX CN 认证机构非盟 WO KR SG J.P EP TW 2018年我们 2019年 PH值 2020年我们

应用程序US16 / 143,707事件

2016-08-01

US201662369351P的优先权

2018-09-27

华盛顿大学提出的申请

2019-01-31

US20190033619A1的公开

2020-02-25

申请被批准

2020-02-25

US10571717B2的公开

状态

活性

2037-07-31

预期到期

显示所有活动

信息专利引用（86）非专利引用（7）被引用（8）法律事件类似文件优先权及相关申请外部链接美国专利商标局USPTO分配太空网全球档案讨论

描述

交叉引用

本申请是2017年7月31日提交的PCT申请序列号PCT / US2017 / 044635的继续，该申请要求美国临时申请Ser的优先权。2016年8月1日提交的第62 / 369,351号和2017年5月8日提交的第62 / 502,995号。

发明领域

本发明的特征在于用于治疗近视的眼科镜片，形成这种镜片的方法，使用这种镜片的方法以及监测这种镜片的功效的方法。

背景

眼睛是一种光学传感器，其中来自外部光源的光通过一个透镜聚焦到一系列依赖于波长的光电传感器的视网膜表面上。眼透镜可以采用的各种形状中的每一个都与焦距相关联，在该焦距下，外部光线被最佳或近乎最佳地聚焦，以在视网膜表面上产生与眼睛所观察到的外部图像相对应的倒像。处于最佳状态或接近最佳状态的各种形状的眼镜片，都将聚焦在距眼睛一定距离范围内的外部物体发出或反射的光线聚焦，而不太理想地聚焦，或无法聚焦超出该距离范围的对象。

在正常视力的个体中，眼睛的轴向长度或从晶状体到视网膜表面的距离对应于近距离物体的最佳聚焦的焦距。视力正常的人的眼睛将远处的物体聚焦在没有神经输入的肌肉上，而肌肉则通过施加力来改变眼镜片的形状，这一过程称为“调节”。由于调节，正常人会将较近的附近物体聚焦。

但是，许多人患有与眼长有关的疾病，例如近视（“近视”）。在近视个体中，眼睛的轴向长度比聚焦远距离物体而无调节所需的轴向长度长。结果，近视个体可以清楚地看到附近的物体，但是远处的物体却是模糊的。尽管近视个体通常能够适应，但他们可以聚焦物体的平均距离比正常人要短。

通常，婴儿是远视眼出生的，其眼睛长度短于无需调节即可对远处物体进行最佳或近乎最佳聚焦所需的眼睛长度。在眼睛的正常发育过程中，称为“正视化”，相对于眼睛的其他尺寸，眼睛的轴向长度会增加到一个长度，该距离可提供对近距离物体的最佳聚焦而无需调节。理想情况下，随着眼睛长大到最终的成年大小，生物学过程可以保持相对最佳的眼睛长度与眼睛的大小。然而，在近视个体中，眼睛的轴向相对于整个眼睛大小的相对轴长在发育过程中继续增加，超过了可以提供远处物体近乎最佳聚焦的长度，导致近视变得越来越明显。

据认为，近视受行为因素以及遗传因素影响。因此，可以通过解决行为因素的治疗设备来减轻近视。例如，在USPub.Sci。，Vol.5，No.4，No.6，No.4，No.4，No.6，No.4，No.6，No.6，No.5，No.6，No.3，No.6，No.3，No.6，No.5，No.6，No.3中描述了用于治疗与眼长有关的疾病的治疗装置。第2011 / 0313058A1号。

概要

公开了眼镜和隐形眼镜，它们减少了视网膜中导致眼长增长的信号。使用聚碳酸酯或Trivex镜片毛坯制造示例性实施例，该聚碳酸酯毛坯或Trivex镜片毛坯已经通过施加透明液态塑料突起的图案进行了处理，该突起通过紫外线被硬化并结合到镜片上。每个透明塑料突起的折射率都类似于其所结合的下面的聚碳酸酯，因此在突起的位置，它和下面的透镜充当单个光学元件。这种光学元件的阵列表现为高度像差的透镜阵列，将由该阵列透射的光在所有方向上相当均匀地分散。结果是视网膜图像的对比度降低。

在一个示例中，视网膜上的图像由正常聚焦的图像组成，其平均强度为不具有突起阵列的透镜所产生的平均强度的74％。叠加在聚焦图像上的是均匀视网膜照明的背景，等于正常聚焦图像平均亮度的25％。

对于这些眼镜，与通常用于校正（但不处理）屈光不正的图像相比，聚焦图像的对比度降低。对比度降低的确切数量取决于所传输图像中暗区和亮区的相对数量。对于上面的示例，在24％的光均匀分散的情况下，最大对比度降低将是48％，其中对比度定义为亮度差/平均亮度。实验表明，这种降低的对比度与负责控制眼长增长的机制有关，对眼睛的生理有重要影响。

本发明的各个方面总结如下：

通常，在第一方面，本发明以一副眼镜为特征，该眼镜包括：眼镜架；以及眼镜架。以及安装在框架中的一对眼镜片。透镜包括分布在每个透镜上的点图案，该点图案包括以1mm或更小的距离间隔开的点阵列，每个点的最大尺寸为0.3mm或更小。

眼镜的实施方式可包括以下特征和/或其他方面的特征中的一个或多个。例如，每个点的最大尺寸可以为0.2mm或更小（例如，0.1mm或更小，0.05mm或更小，0.02mm或更小，0.01mm或更小）。在一些实施例中，每个点的大小基本相同。点可以间隔开0.8mm或更小（例如0.6mm或更小，0.5mm或更小，0.4mm或更小，0.35mm或更小）。点可以布置在正方形网格，六边形网格，另一个网格上，或者以半随机或随机图案布置。点可以以规则的间隔，例如0.55mm，0.365mm或0.24mm间隔开。可选地，点间距可以根据点距透镜中心的距离而变化。例如，

该点图案可以包括没有最大尺寸大于1mm的点的透明孔，该透明孔与这副眼镜的佩戴者的观察轴对准。透明孔的最大尺寸（例如直径）可以为2毫米或更大（例如3毫米或更大，4毫米或更大，5毫米或更大，6毫米或更大，7毫米或更大，8毫米或更大）。大于等于1.5厘米（例如1.5厘米或更小，1.4厘米或更小，1.3厘米或更小，1.2厘米或更小，1.1厘米或更小，1.0厘米或更小）。透明孔可以是基本上圆形的或类似的形状，例如八边形，正方形或其他多边形。

在一些实施例中，点是在相应透镜的表面上的突起。突起可以由透明材料形成。在某些情况下，透明材料是透明的和/或无色的。替代地，或另外地，至少一些透明材料可以被着色（例如，用吸收红色波长的染料）。透明材料可具有与透镜材料基本相同的折射率。突起可以是基本球形或半球形的。

在某些实施例中，这些点是在相应透镜的表面上的凹槽。

点可以是每个透镜相对表面之间的夹杂物。

镜片可以是透明镜片。在一些实施例中，镜片是有色镜片。

点图案可以使通过点图案观看的对象的图像对比度降低至少30％（例如，降低至少35％，降低至少40％，降低至少45％，降低至少50％，降低与通过透明光圈观察到的物体的图像对比度相比，至少要降低55％，至少要降低60％）。在一些实施例中，透镜具有屈光力，以通过透明光圈将佩戴者的轴上视力矫正为20/20或更好（例如20/15），并且通过点将佩戴者的周边视力的至少一部分矫正为点。镜片将佩戴者的视力校正为20/25或更高，20/30或更高，20/40或更高等。

在另一方面，本发明的特征在于一种制造眼镜的方法，该方法包括：在镜片的与点图案相对应的表面上沉积离散部分的材料；固化沉积的材料，以在形成点图案的透镜表面上提供突起。可以使用喷墨打印机沉积材料。可以使用辐射（例如，紫外线辐射）固化沉积的材料。

通常，在另一方面，本发明的特征在于为佩戴者定制的一副眼镜，包括：眼镜架；以及安装在框架中的一对眼科镜片，所述镜片具有将佩戴者的轴上视力校正到20/20或更高的光焦度，所述镜片包括分布在每个镜片上的点图案，所述点图案包括点阵列布置成使得对于佩戴者的至少一部分周边视力，镜片将佩戴者的视力校正为20/25或更好，并且与轴上图像对比度相比将图像对比度降低至少30％。眼镜片的实施例可以包括其他方面的一个或多个特征。

总体上，在另一方面，本发明的特征在于为佩戴者定制的一副眼镜，包括：眼镜架；以及安装在框架中的一对眼科镜片，所述镜片具有将佩戴者的轴上视力校正为20/20或更高的屈光力。眼镜包括分布在每个镜片上的光学扩散器，该光学扩散器被配置为使得对于佩戴者的周围视力的至少一部分，镜片将佩戴者的视力校正为20/40或更高，20/30或更高，或者与轴上图像对比度相比，图像对比度降低20/25或更高，并且图像对比度至少降低30％。

眼科镜片的实施例可包括以下特征和/或其他方面的特征中的一个或多个。例如，光学漫射器可包括层压在每个透镜的表面上的膜。每个透镜可包括无光孔，该无光孔的最大尺寸大于1mm，该光孔与这副眼镜的佩戴者的视轴对准。

总体上，在另一方面，本发明的特征在于一种眼科镜片，其包括：两个相对的曲面，这些曲面共同具有屈光力以将佩戴者的轴向视力校正为20/20或更好；以及以及分布在每个镜片上的点状图案，该点状图案包括间隔开的点的阵列，这些点布置成使得对于佩戴者的至少一部分周边视力，镜片将佩戴者的视力校正为20/25或更高，并减小图像与同轴图像上的对比度相比，至少有30％的对比度，该点阵图形包括一个清晰的光圈，没有与佩戴者的观看轴对齐的点。

眼科镜片的实施例可包括以下特征和/或其他方面的特征中的一个或多个。例如，眼镜片可以是眼镜片。替代地，在一些实施例中，眼科镜片是隐形眼镜。

总体而言，另一方面，本发明的特征在于一种监测和阻止人的近视进展的方法，包括：测量一段时间内人脉络膜厚度的变化；以及为该人提供眼科镜片，该眼科镜片与轴上图像对比度相比降低了该人的周边视觉中的图像对比度。

该方法的实现可以包括以下特征和/或其他方面的特征中的一个或多个。例如，眼科镜片可以设置在前述方面的眼镜中。或者，可以将眼科镜片设置为隐形眼镜。在一些实施方式中，测量变化包括使用光学相干断层扫描（OCT）测量人脉络膜的厚度。

在其他优点中，所公开的实施例的特征在于眼镜，该眼镜包括减少视网膜中负责两只眼睛的镜片上的眼长增长的信号的特征，而不会将用户在两只眼睛中的轴上视力减小到对用户造成破坏的程度。例如，提供一种点图案，该点图案适度地模糊了佩戴者的周围视觉，同时允许通过透明光圈进行正常的轴向观察，从而使佩戴者能够全天候使用。与涉及交替使用不同副眼镜的方法相比，所公开的实施例还可以仅使用一对副眼镜为用户的两只眼睛提供治疗益处。

此外，点图案对于其他人而言可能是不大明显的，特别是在点图案清晰无色和/或使用隐形眼镜的情况下。点图案的微妙之处可能会导致某些佩戴者（尤其是儿童）更加一致地使用它们，否则他们可能在每天（例如，在学校或同龄人之间）使用更显眼的设备时保持自我意识。

附图的简要说明

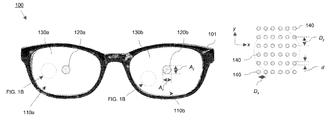

图。1A 展示了一副用于治疗近视眼的眼镜片。

图。1B 在图1所示的眼科镜片上显示一个点状图案图。1A。

图。2 图1示出了使用示例性眼科镜片治疗近视经历的对比度降低。

图。3A 图1示出了用于在眼镜片上形成点图案的喷墨打印系统。

图。3B 图3是示出使用图1所示的系统制造点图案的方法中的步骤的流程图。图。3A。

图。3C 图1示出了使用喷墨印刷方法形成点图案的印刷模板。图。3B。

图。3D 图1示出了用于在喷墨打印系统中定位多个透镜的夹具的俯视图。

图。4 图5是示出示例性眼镜片上的点图案的照片（A）-（C）。

图。5 是显示脉络膜厚度的眼睛的光学相干断层扫描（OCT）图像（A）-（B）。

图。6 是显示脉络膜厚度的OCT图像（A）-（D）。

图。7 图5是示出受试者的治疗前后的相对脉络膜厚度与视网膜位置的函数的图。

图。8 是一张照片，显示原型I镜头中使用的点图案。

图。9图是比较使用原型I镜片进行的研究和初步研究的结果的图。绘制了轴向长度差测量的时间进程。

图。10 是显示原型II镜头中使用的点图案的照片。

图。11 是显示原型III镜头中使用的点图案的照片。

图。12 是一个柱状图，比较了来自初始研究（“第一扩散器”），原型III镜片（“新扩散器”）和对照组（“无扩散器”）的受试者在180天后屈光度的变化。

图。13 图1是用于在隐形眼镜上形成点图案的激光系统的示意图。

无花果 14A-B 是隐形眼镜的点图案的例子。

图。15A 是带点图案的隐形眼镜的照片。

图。15B 是点状眼镜镜片的照片。

详细说明

参考图。1A公开了一种减少近视的眼镜100，该眼镜100允许同时治疗两只眼睛而基本不损害清晰视力。此外，眼镜足够坚固且不起眼，以使佩戴者能够进行相同的日常活动而不会使眼镜失效并且不会对其外观产生自我意识，这是特别希望的，因为眼镜通常用于防止儿童拉长眼睛。

近视还原眼镜100由一对帧中的101和眼科镜片110 一和110 b安装在所述帧。眼科镜片110 一和110 b分别具有清净孔径120 一和120 b，分别由降低对比度区域包围130 一和130 b，分别。清除孔120 一和120 b被定位成与穿用者的重合在轴观看位置，而降低对比度区域130 一和130 b对应于佩戴者的周边视力。也指图。1B，减小对比度区域130 一和130 b由点阵列的140，其通过散射透过这些区域光通过到佩戴者的眼睛减少佩戴者的周边视野的对象的对比度。

透明孔的大小和形状可能会有所不同。通常，通光孔为佩戴者提供了视锥，可以对其视力进行最佳矫正（例如，调整为20/15或20/20）。在一些实施例中，孔的最大尺寸（在xy平面中）在约0.2mm（例如，约0.3mm或更大，约0.4mm或更大，约0.5mm或更大，约0.6mm或更大）的范围内，约0.7毫米或更大，约0.8毫米或更大，约0.9毫米或更大）到约1.5厘米（例如，约1.4厘米或更小，约1.3厘米或更小，约1.2厘米或更小，约1.1厘米或更小， 1厘米以下）。孔是圆形的，例如图。1A，该尺寸对应于圆的直径（即A x = A y），但是非圆形（例如，椭圆形，多边形，A x ≠A y）孔径也是可能的。

透明孔可以对着大约30度或更小（例如，大约25度或更小，大约20度或更小，大约15度或更小，大约12度或更小，大约10度或更小，大约9度）的立体角。在观看者的视场中，例如小于或等于约8度，小于或等于8度，小于或等于7度，小于或等于6度，小于或等于5度，小于或等于4度，小于或等于3度。相对于水平和垂直视平面的立体角可以相同或不同。

该点由突起的阵列，每个阵列的透镜的表面上形成110 一个和110 b。突起由具有与下面的透镜相似的折射率的光学透明材料形成，该折射率对于聚碳酸酯是1.60。例如，在其中透镜由聚碳酸酯形成的实施例中，突起可以由具有与PC相似的折射率的聚合物形成，例如由光活化的聚氨酯或基于环氧树脂的塑料形成。除了PC之外，镜片本身也可以由烯丙基碳酸二乙二醇酯塑料，氨基甲酸酯基单体或其他耐冲击单体制成。或者，可以用折射率大于1.60的较稠密的高折射率塑料之一制成镜片。

在一些实施例中，突出材料被选择为具有在0.1以内的折射率（例如，在0.09以下，0.08以下，0.07以下，0.06以下，0.05以下，0.04以下，0.03以下，透镜材料的折射率的0.02以下，0.01以下，0.005以下，0.002以下，0.001以下（例如，在可见光范围内的1个以上的波长下测得）。

突起的尺寸和形状被设定为使得点散射入射光以减小通过减小的对比度区域观察到的物体的对比度。突起可以是大致球形，椭圆形或不规则形状。通常，突起应具有尺寸（例如直径），如图。1B），足以散射可见光，但又足够小，以至于穿着者在正常使用过程中无法分辨。例如，突起的尺寸（在xy平面中测量）可以在大约0.001mm或更大（例如，大约0.005mm或更大，大约0.01mm或更大，大约0.015mm或更大，大约0.02mm）的范围内。或更多，约0.025毫米或更多，约0.03毫米或更多，约0.035毫米或更多，约0.04毫米或更多，约0.045毫米或更多，约0.05毫米或更多，约0.055毫米或更多，约0.06毫米或更多约0.07毫米或更大，约0.08毫米或更大，约0.09毫米或更大，约0.1毫米）到约1毫米或更小（例如，约0.9毫米或更小，约0.8毫米或更小，约0.7毫米或更小）约0.6mm或更小，约0.5mm或更小，约0.4mm或更小，约0.3mm或更小，约0.2mm或更小，约0.1mm）。

注意，对于较小的突起，例如具有与光的波长相当的尺寸（例如，0.001mm至约0.05mm），可以将光散射视为罗利散射或米氏散射。对于较大的隆起，例如约0.1 mm或更大，光散射可能是由于隆起的透镜效应，例如由于曲率半径很小的透镜聚焦到用户视网膜前方的某个点。在这种情况下，当来自每个突起的光到达用户的视网膜时，它已经从其焦点上基本上发散了并且不能被用户分辨为图像。

通常，突起的尺寸在每个透镜上可以相同或可以变化。例如，尺寸可以根据隆起的位置而增加或减小，例如，如从透明孔中测量的和/或距透镜的边缘的距离的函数。在一些实施例中，突起尺寸随着距透镜中心的距离的增加而单调变化（例如，单调增加或单调减小）。在某些情况下，尺寸的单调增加/减少包括根据与镜片中心的距离来线性改变突起的直径。

显示的隆起图。1B排列在正方形网格上，在每个方向上均等间隔。这由在y方向上的D y和在x方向上的D x表示。通常，点之间的间隔使它们共同为观察者的周围提供足够的对比度降低，以减少近视。通常，较小的点间距将导致更大的对比度降低（假设相邻点不重叠或合并）。通常，D x和D y在约0.05mm的范围内（例如，约0.1mm或更大，约0.15mm或更大，约0.2mm或更大，约0.25mm或更大，约0.3mm或更大，约0.35mm或更大，约0.4mm或更多，约0.45毫米或更多，约0.5毫米或更多，约0.55毫米或更多，约0.6毫米或更多，约0.65毫米或更多，约0.7毫米或更多，约0.75毫米或更多）至约2毫米（例如，约1.9毫米或更小，约1.8毫米或更小，约1.7毫米或更小，约1.6毫米或更小，约1.5毫米或更小，约1.4毫米或更小，约1.3毫米或更小，约1.2毫米或更小，约1.1毫米或更小，约1毫米或更小，约0.9毫米或更小，约0.8毫米或更小）。作为示例，点间距可以是0.55mm，0.365mm或0.240mm。

虽然隆起显示图。1B它们在x和y方向上以相等的间隔布置，更一般地，在每个方向上的间隔可以不同。此外，突起可以排列在非正方形的网格中。例如，可以使用六边形网格。非规则阵列也是可能的，例如，可以使用随机或半随机点放置。在随机图案的情况下，给出的尺寸将是点在X和Y方向上的平均间隔。

虽然点被描绘为在图。1B，更一般而言，点可以具有其他形状。例如，例如在椭圆形点的情况下，点可以在一个方向（例如，在x方向或y方向）上伸长。在一些实施例中，点的形状是随机的。

据认为，从场景入射在镜片上降低对比度区域光130 一和130 b点之间的距离有助于场景在用户视网膜上的成像，而来自场景的光入射到点上则没有。而且，入射在点上的光仍然透射到视网膜，因此具有降低图像对比度而基本上不降低视网膜上的光强度的效果。因此，据信用户的外围视场中的对比度降低的量与点所覆盖的对比度降低的区域的表面积的比例相关（例如，大约成比例）。通常，点占据至少10％（例如，20％或更多，30％或更多，40％或更多，50％或更多，例如90％或更少，80％或更少，70％或更少，60％或减小的对比度区域的面积（如在xy平面上测量）以下）130 一个和130 羽

通常，点图案降低了佩戴者周围视觉中物体图像的对比度，而不会显着降低该区域中观看者的视敏度。在此，周边视觉是指在透明光圈的视野之外的视野。相对于使用该图像查看的图像对比度，这些区域中的图像对比度可以降低40％或更多（例如45％或更多，50％或更多，60％或更多，70％或更多，80％或更多）。确定的透明光圈。可以根据每种情况的需要设置对比度降低。据信典型的对比度降低将在约50％至55％的范围内。低于50％的对比度降低可用于非常轻度的情况，而倾向更高的受试者可能需要高于55％的对比度降低。

此处的对比度是指同一视野内两个物体之间的亮度差异。因此，对比度降低是指该差异的变化。

对比度和对比度降低可以通过多种方式进行测量。在一些实施例中，可以基于在受控条件下通过透镜的透明光圈和点图案获得的标准图案的不同部分（例如，黑色和白色正方形的棋盘）之间的亮度差来测量对比度。

替代地或另外地，可以基于镜片的光学传递函数（OTF）来确定对比度降低（参见，例如，http：//www.montana.edu/jshaw/documents/18%20EELE582_S15_OTFMTF.pdf）。对于OTF，指定了用于传输刺激的对比度，其中明暗区域以不同的“空间频率”进行正弦调制。这些刺激看起来像交替的亮条和暗条，条之间的间距在一定范围内变化。对于所有光学系统，具有最高空间频率的正弦变化刺激的对比度透射率最低。描述所有空间频率的对比度传输的关系是OTF。可以通过对点扩展函数进行傅里叶变换来获得OTF。

如果测量结果冲突，则首选OTF技术。

在一些实施例中，可以基于由点覆盖的透镜的面积与透明孔口的面积之比来估计对比度。在此近似值中，假定击中点的所有光在整个视网膜区域内均匀分散，这减少了图像较亮区域中可用的光量，从而向较暗区域添加了光。因此，可以基于通过透明光圈和透镜的点图案进行的透光率测量来计算对比度降低。

一般地，眼用透镜110 一和110 b可以是透明的或着色的。即，透镜对于所有可见波长可以是光学透明的，看起来是透明的和/或无色的，或者可以包括看起来是彩色的光谱滤光片。例如，眼科镜片可包括滤光器，该滤光器减少透射到佩戴者的红光的量。据认为，过度刺激人眼（尤其是儿童）中的L视锥细胞可能会导致眼睛视线变长和近视。因此，使用眼科镜片对红光进行光谱过滤可以进一步减轻佩戴者的近视。

可以通过在镜片的表面上涂膜来提供光谱过滤。可以通过将材料物理沉积到镜片表面上，在表面上涂覆一层材料或将预成型的薄膜层压到表面上来施加薄膜。合适的材料包括吸收滤光材料（例如染料）或提供干涉滤光的多层薄膜。在一些实施例中，可以通过在镜片材料本身中包括过滤材料和/或在用于形成突起的材料中包括过滤材料来提供光谱过滤。

参考图。2通过使用眼镜210在白色背景上观看黑色文本，示出了来自点图案的光谱过滤和对比度降低的效果。文本的白色背景由于眼镜对红色波长的过滤而呈现绿色外观。图像对比度是在清晰孔不受影响220 一和220 b，但在观看者的视觉帧别处降低。

通常，可以通过多种方式由透镜形成点，包括UV LED直接印刷到基板，移印，热压印和丝网印刷技术。在一些实施例中，通过将可固化材料喷墨到空白眼科镜片的表面上，然后固化该材料以设置点图案来形成点。参考图。3A喷墨和固化系统300包括喷墨打印机320和与打印机通信的计算机310。打印机320包括控制器330，储存器340，喷墨打印头350和台架360。台架360支撑透镜301并将透镜相对于打印头350定位。340水库存放未固化的材料以进行喷墨。适用于喷墨的可固化材料的实例包括各种可通过光聚合而交联在一起的可商购的专有单体和低聚物。

在操作期间，打印头350从储存器340接收未固化的材料。

台架360相对于打印头350移动透镜301（如箭头361所示），同时打印头350将未固化的材料302的液滴朝向透镜喷射。在此过程中，载物台和/或打印头都可能是移动部件。墨滴量取决于所需的突起尺寸。液滴体积可以在0.001mm 3至0.015mm 3的范围内（例如，约0.002mm 3，约0.003mm 3，约0.004mm 3，约0.005mm 3，约0.006mm 3，约0.008mm 3，约0.010毫米3，约0.012mm 3）。在与镜片表面接触时，液滴润湿表面，形成未固化的突起305。替代地，在一些实施例中，在致动器相对于透镜移动打印头的同时，平台360保持静止。

系统300还包括紫外线灯370。台架360将透镜定位在灯370附近，使得灯可以固化沉积的材料，从而形成最终的突起。合适的UV灯的示例包括在360-390nm的波长范围内发射的LED。

控制器330与容器340，打印头350，台架360和UV灯370连通，并且协调每个的操作以促进液滴的印刷和固化。具体地，控制器330控制打印头350与台架360之间的相对运动，喷墨液滴喷射频率和液滴体积，从而系统300在透镜301上形成期望的点图案。控制器330还可控制未固化材料的温度（例如，通过与储存器340相关联的加热器）或其他地方）以控制未固化材料的粘度。用户通过计算机310输入墨滴图案，该墨滴图案生成用于打印机的相应控制信号，并将该信号传送至控制器330。

可以使用市售的喷墨打印机。合适的喷墨打印机包括Roland DGA（加利福尼亚州欧文）和Mimaki（乔治亚州苏万尼）品牌的UV LED直接印刷底材打印机。

喷墨点图案允许眼保健专业人员以廉价和有效的方式为患者个性化点图案。参考图。3B通过序列380提供个性化眼镜，该序列380可以完全在眼保健专业人员的办公室执行。在第一步骤381中，眼保健专业人员例如通过使受试者屈光来确定患者的处方。该步骤确定在其上形成点图案的眼科镜片的屈光力。患者也可以像购买普通处方眼镜一样选择眼镜架。

在接下来的步骤382中，眼保健专业人员选择适合于患者的点图案。可以改变的点图案的参数包括，例如，点尺寸，点密度，透明光圈尺寸和形状以及透明光圈在透镜上的位置。根据周围视觉和清晰光圈角度范围内所需的对比度降低量，可以对每个参数进行个性化设置。示例性的点阵图显示在图。3C。该图案在比大多数镜片毛坯更大的区域上打印点，从而确保点图案完全覆盖了镜片表面。适用于生成图像的商业软件（例如Microsoft Office产品，如Visio，PowerPoint或Word）可以与标准喷墨驱动程序软件结合使用，以生成用于喷墨打印机的控制信号。另外，眼保健专业人员可以使用定制软件将所选的图案参数输入到喷墨打印机的计算机中。

接下来，在步骤383中，喷墨打印机根据来自计算机的信号沉积未固化材料的液滴，以形成期望图案的点。在步骤384然后，将印刷的图案暴露于固化辐射下。在一些实施例中，点图案的中心，例如透明中心，与透镜的光学中心对准。例如，这可以通过以下方法来实现：使用测力计测量并标记光学中心，然后将打印图案与标记的光学中心对齐。在某些实施方式中，首先标记透镜的光学中心，然后将其边缘打成圆形，以使光学中心对准圆形透镜的几何中心。然后将墨滴打印在镜头上，使点图案位于圆形镜头的中心，该圆形镜头现在对应于光学中心。替代地或附加地，可以制造或选择镜片毛坯，使得光学中心总是与镜片的几何中心匹配。

最后，在步骤385中，将镜片修边并安装在框架中。

在一些实施方式中，可以将镜片安装在框架中，并且在点被固化之前，框架适合于佩戴者。这样，可以从透镜上清除打印的点图案，并在必要时重新打印。

参考图。3D在一些实施方式中，夹具390用于在镜片制造期间支撑多个镜片毛坯。夹具390包括托盘391，其在一个表面上具有一组透镜支架392，每个透镜支架的尺寸确定为牢固地保持透镜。例如，如果使用直径为60毫米的镜头毛坯，则每个镜头支架的直径为60毫米，以牢固地固定相应的镜头。在操作期间，包括一个或多个透镜的夹具390被放置在平台360上。夹具将每个镜片保持在精确的位置，使得系统300可以精确地喷射到镜片的表面上。另外，该夹具允许每批制造多个镜片。当夹具进入图。3D包括48个透镜架，通常，夹具可设计为在受喷墨系统施加的物理约束的情况下夹持任意数量的透镜。夹具的尺寸很多，例如，每次运行可容纳约24镜片，约48镜片，约100镜片，约200镜片，约300镜片，约400镜片，约500镜片或多于500镜片的夹具。

无花果 4A-4C 显示使用以下图案印刷的镜头的照片图。3C。图。4A 显示整个镜头，而无花果 4B和4C 显示点图案的放大部分，图。4C 包括通光孔。

形成突起的其他方法也是可能的。例如，可以使用转移或平版印刷代替喷墨。转移印刷包括在不同的基板上形成突起，然后在单独的处理步骤中将突起转移到镜片的表面。平版印刷可以包括在透镜表面上形成连续且均匀的突出材料层，然后对该层进行构图以形成点图案。光学或接触光刻可用于图案化该层。可替代地，可以使用与形成透镜相同的模制工艺将突起模制在透镜表面上。在这种情况下，突起是透镜模具的一部分。在一些实施例中，点图案可以由层压在透镜表面上的膜提供。

尽管上述实施例中的点图案是在眼科镜片的表面上形成的突起，但是提供可比的光学性能和镜片耐久性的其他实施方式也是可能的。例如，在一些实施例中，通过透镜表面中的凹口的阵列来提供对比度降低。凹部的尺寸可以类似于上述突起的尺寸。可以使用多种技术来形成凹槽，例如蚀刻（例如，物理蚀刻或化学蚀刻）或从镜片表面烧蚀材料（例如，使用激光辐射或分子或离子束）。在一些实施例中，在模制透镜时形成凹口。

替代地或附加地，点图案可以被嵌入在透镜材料本身中。例如，当模制透镜时，适当尺寸的透明珠可以分散在透镜材料中，其中珠材料和块状透镜材料的折射率不同。透明光圈仅由大块镜片材料形成。

在一些实施例中，对比度降低是通过其他漫射结构（例如粗糙表面）产生的。可以使用全息漫射器或毛玻璃漫射器。在一些实施例中，可以由层压在透镜表面上的膜来提供漫射器。

尽管以上描述涉及用于眼镜的眼镜片，但是所公开的原理可以应用于其他形式的眼镜片，例如隐形眼镜。在一些实施例中，可以在隐形眼镜上提供点图案以提供类似的治疗效果。隐形眼镜点图案中的点的大小和间距的大小可以设置成使得它们在用户的视野中与上述眼镜镜片的点图案对等地具有可比的立体角。

点图案可以以各种方式形成在隐形眼镜上。例如，可以使用上述技术将点图案印刷或转移到隐形眼镜表面。可替代地，可以通过将散射材料分散在接触透镜中来形成点图案。

在一些实施例中，通过将隐形眼镜表面暴露于激光辐射而在隐形眼镜的一个或两个表面上形成点。激光辐射会在表面局部烧蚀隐形眼镜材料，从而留下一个小的凹陷。通过将隐形眼镜表面选择性地暴露于激光辐射，可以在表面上形成点图案。例如，当激光束被脉冲化时，激光束可以相对于表面移动。光束与角膜接触镜表面之间的相对运动可以通过以下方式引起：在固定表面的同时移动光束，在固定光束的同时移动表面或移动光束和表面。

参考图。13如图1所示，用于在透镜的表面上形成点的激光系统1300包括激光器1320，光束斩波器1330，聚焦光学器件1340，反射镜1350和镜台1370。激光器1320将激光束引向反射镜1350，该激光束朝着接触镜1301偏转，该接触透镜1301相对于反射镜1350由台架1370定位。致动器1360（例如，压电致动器）附接到镜1350。该平台包括弯曲的安装表面1380支撑隐形眼镜1301。激光系统1300还包括与激光器1320，光束斩波器1330和致动器1360通信的控制器（例如，计算机控制器）。

光束斩波器1330和聚焦光学器件1340位于光束路径中。斩波器1330周期性地阻挡光束，使得隐形眼镜1301暴露于离散的激光脉冲。通常包括一个或多个光动力元件（例如，一个或多个透镜）的聚焦光学器件1340将光束聚焦到隐形眼镜1301的表面上的足够小的点，使得在透镜表面上被光束消融的区域对应到所需的点大小。致动器1360改变反射镜1350的方向相对于光束，将脉冲光束扫描到隐形眼镜表面上的不同目标点。控制器1310协调激光器1320，斩波器1330和致动器1360的操作，使得激光器系统在隐形眼镜上形成预定的点图案。

在一些实施方式中，平台1370还包括致动器。载物台致动器可以是多轴致动器，例如，以与束传播方向正交的两个横向尺寸移动隐形眼镜。替代地或附加地，致动器可以使载物台沿着光束方向移动。沿光束方向移动镜台可用于将镜片表面的暴露部分保持在光束的焦点位置，而不管镜片表面的曲率如何，从而在整个镜片表面上保持基本恒定的点大小。载物台致动器也可以由控制器1310控制，控制器1310将该载物台运动与系统的其他元件协调。在一些实施例中，使用镜台致动器代替镜致动器。

通常，激光器1320可以是能够产生具有足够能量以烧蚀隐形眼镜材料的光的任何类型的激光器。可以使用气体激光器，化学激光器，染料激光器，固态激光器和半导体激光器。在一些实施例中，可以使用红外激光器，例如CO 2激光器（具有9.4μm或10.6μm的发射波长）。可以使用市售的激光系统，例如，由Universal Laser Systems，Inc。（亚利桑那州斯科茨代尔）制造的CO 2激光系统（例如60W VLS 4.60系统）。

通常选择脉冲持续时间和脉冲能量以从隐形眼镜表面烧蚀掉一定量的材料以提供期望尺寸的点。隐形眼镜的点状图案示例如下图。14A。在此，隐形眼镜1400包括透明光圈1410，对比度降低的区域1420和透明外部区域1430。对比度降低的区域1420是具有内径ID和外径OD的环形区域。ID对应于通孔1410的直径。隐形眼镜的镜片直径LD大于OD。

通常，ID在正常的室内照明条件下（例如，在典型的教室或办公室照明中，用户能够轻松地从书中读取文字），小于用户的瞳孔直径。这确保了在这种照明条件下，降低了用户周围视野中的图像对比度。在一些实施例中，ID在约0.5mm至约2mm的范围内（例如，在约0.75mm至约1.75mm的范围内，在约0.9mm至约1.2mm的范围内，约0.6mm或更大，约0.7毫米或更大，约0.8毫米或更大，约0.9毫米或更大，约1毫米或更大，约1.1毫米或更大，约1.2毫米或更大，约1.9毫米或更小，约1.8毫米或更小，约1.7毫米或以下，约1.6毫米或以下，约1.5毫米或以下，约1.4毫米或以下，约1.3毫米或以下）。

通常，OD足够大，使得在正常的室内照明条件下，对比度降低的区域延伸到用户的瞳孔之外。在一些实施例中，OD为约2.5mm或更大（例如，约3mm或更大，约4mm或更大，约5mm或更大，例如约10mm或更少，约8mm或更少，约7mm或更大）。小于或等于6毫米）。

通常，在用于形成点的方法的约束下，选择隐形眼镜中的点之间的尺寸和间隔，以提供期望的光学效果（例如，如上所述）。在一些实施例中，点的最大横向尺寸可以在大约0.005mm或更大的范围内（例如，大约0.01mm或更大，大约0.015mm或更大，大约0.02mm或更大，大约0.025mm或更大，大约0.03 mm或更大，约0.035 mm或更大，约0.04 mm或更大，约0.045 mm或更大，约0.05 mm或更大，约0.055 mm或更大，约0.06 mm或更大，约0.07 mm或更大，约0.08 mm或大于或等于约0.09mm或更大，约0.1mm或小于0.5mm（例如，小于或等于0.4mm，小于或等于0.3mm，小于或等于0.2mm，小于或等于0.1mm）。

点的间距也可以变化，以提供期望的光学效果。通常，凹陷的间隔（即，在相邻凹陷的中心之间测量）在约0.05mm（例如，约0.1mm或更大，约0.15mm或更大，约0.2mm或更大，约0.25mm）的范围内。 mm或更大，约0.3 mm或更大，约0.35 mm或更大，约0.4 mm或更大，约0.45 mm或更大）到约1 mm（例如，约0.9 mm或更小，约0.8 mm或更小，约0.7 mm （小于或等于0.6mm，小于或等于0.5mm）。

降低对比度的区域中的点的相对面积可以如以上针对眼镜片所述的那样变化。

LD对应于隐形眼镜的直径，并且通常在约10-20mm的范围内。通常，LD比OD大至少1mm或更多（例如，约2mm或更多，约3mm或更多，约4mm或更多，约5mm或更多，约6mm或更多，约7mm或更多，例如约8毫米）。在隐形眼镜的边缘处包括至少一些不包含点的空间可确保这些点不会降低隐形眼镜在其边缘处的完整性（例如，通过撕裂）或降低隐形眼镜之间的密封完整性。和用户的眼球。

而隐形眼镜的点阵图案如图图。14A每个相邻点之间具有相同大小和相同间距的特征点，其他点排列也是可能的。例如，指图。14B隐形眼镜1450的特征在于具有变化尺寸的点。在此，隐形眼镜1450包括透明光圈1460，对比度降低的区域1470和透明外部区域1480。减小对比度的区域1470包括点图案，其中，点的尺寸随着点位置相对于透镜中心的径向距离的增加而增加。因此，最接近透明孔1460的点1471最小，而最接近外部区域1480的点1472最大。

尽管系统1300被示为消融隐形眼镜，但是更一般地，激光消融也可以用于眼镜镜片。

尽管可以使用多种技术（例如，包括主观屈光度和/或眼长测量）来监测受试者的近视进展和治疗功效，但据信脉络膜厚度（即脉络膜厚度）是用于此目的的可靠生物标记。脉络膜厚度可以使用光学相干断层扫描（OCT）进行测量。显示对象中脉络膜厚度的示例性深场OCT图像显示在无花果 5A和5B。脉络膜，从左到右横跨图像场的两条黄色曲线之间的横截面图。由于OCT图像可能具有可变的放大倍率，因此在进行厚度测量时，可以将在整个治疗过程中不会改变厚度的内部界标用作参考。这种界标的一个例子是脉络膜和视网膜之间的视网膜色素上皮（RPE）层，其厚度由图2中的红线表示图。5B。

例子

初步研究/比较例

在先前的研究中，发现使用附接到镜片表面的漫射滤镜的概念验证眼镜可以减慢受试者的轴向长度增长，但存在许多挑战。使用的过滤器是可商购的Bangerter闭塞箔（“ BOF”）。这些是由薄的可弯曲静电乙烯基薄膜制成的扩散板，该薄膜经过修整以匹配镜片形状，并粘附在右镜片上。顾名思义，使用的“铝箔”为“ BOF-0.8视力20/25”，名义上，最佳矫正视力名义上降低至20/25。但是，实际上，可以在20 / 15-20 / 20的范围内进行最佳矫正的受试者的敏锐度，并使用BOF-0.8过滤器在20 / 30-20 / 40的范围内进行测试。本研究的受试者单眼单侧佩戴扩散器是因为其产生的敏锐度大大降低，并且人们对戴眼镜的耐受性和安全性感到担忧，该眼镜将敏锐性降低到双眼的20 / 30-40。通过使扩散器臂为单眼，本研究的受试者能够正常工作，因为他们有一只眼睛可用于高敏锐视力。然而，理想地，在商业产品中，应当同时对两只眼睛进行治疗。

初步研究的另一个问题是乙烯基滤镜可能会意外地从镜片上脱落。为了解决这个问题，在试验中，为每位受试者提供两副眼镜，如果滤镜脱离第一副眼镜，则应使用第二副眼镜。然后，可以为对象提供一个新的备份对。理想情况下，在商业产品中，漫射器应像标准镜片一样耐用。

新研究

原型镜片旨在解决最初研究中使用的眼镜问题，并同时保持或改善延缓轴长增长的功效。可以认为，BOF-0.8滤光片如此急剧降低敏锐度的主要原因是乙烯基薄膜本身的光学质量非常差。厚度不均匀会产生“波浪形”图案，扭曲图像，使视觉变得困难。然而，据信图像的这种降解没有任何治疗价值。因此，这项新研究的原型镜片的一个目标是消除应用于眼镜的任何类型的薄膜，并将漫射器作为镜片本身的永久部分。在新设计中

眼镜开发的第一步是生产一种镜片，该镜片可复制BOF-0.8滤光片的扩散量（并可能具有治疗价值），但具有标准品的所有其他光学特性（即非扩散性）镜片。将新原型的功效与初始研究的BOF-0.8过滤器（用作功效标准）进行了比较。为了减少研究新原型的时间，脉络膜增厚使用光学相干断层扫描（OCT）进行的测量作为治疗效果的生物标志物。使用OCT对脉络膜进行成像，结果表明BOF-0.8滤光片产生了增厚可以精确测量的脉络膜该研究的图像显示在无花果 6A-6D。OCT非侵入性地提供了通过中央凹的视网膜截面图。可以分辨出几层，包括内部限制膜神经纤维层（NFL），神经节细胞层（GCL），内部丛状层（IPL），内部核层（INL），感光体的内部和外部部分之间的连接（IS / OS PR），外核层（ONL），视网膜色素上皮（RPE）。最深的一层是脉络膜。无花果 6A和6C显示了在使用BOF-0.8滤镜治疗之前和之后，来自一个受试者的视网膜的未分割图像。一个亲戚增厚与预处理相比，脉络膜层的厚度明显降低。无花果 6B和6D 包括显示脉络膜外部边界的线段（红色）。图。6C 显示治疗后第39天的脉络膜。图。6D显示脉络膜在治疗后第39天，脉络膜的外边界已划定。厚度测量为从边界线到RPE边界的距离。

图。7图中显示了相对脉络膜厚度随视网膜位置变化的曲线图。明显的后处理增厚与治疗前的测量值（下部，黑色曲线）相比，整个脉络膜的脉络膜（上部蓝色曲线）明显。

示例：原型I

开发了第一个原型眼镜，即原型I，以提供一种镜片，该镜片结合了漫射元件并降低了图像的对比度，其数量与BOF-0.8滤镜基本相同，同时又实用又耐用，并且没有乙烯基的许多光学缺陷BOF-0.8过滤器的基材。通过使用UV可固化材料在透镜上喷墨印刷点图案而形成的透镜。Roland DG VersaUV系列喷墨打印机和Mimaki UV平板打印机均用于不同版本的原型I。UV固化材料也从Roland和Mimaki获得。

镜片是透明的聚碳酸酯，防碎镜片，没有任何光谱过滤。点图案被印刷在间隔为0.55mm的正方形网格上。每个点的体积为0.004mm 3。点状图案覆盖了整个镜头。没有剩余的光圈。使用在365nm-385nm范围内发射的UV LED固化印刷的图案。示例镜头I的照片如图所示。图。8。

我们使用受试者内部协议测试了原型I镜头。招募了少数受试者，并对其最佳矫正视力进行屈光。轴向长度最初减少的假设是脉络膜增厚已通过OCT研究进行了测试。为了这，

在进行了一周的基线测量之后，受试者戴了未经处理的左眼（OS）镜片和连接至右眼（OD）镜片的BOF-0.8滤镜的眼镜。四周后，受试者随后在左眼（OS）上更换了新的原型镜片，而右眼则戴了未经处理的镜片。BOF-0.8滤镜在右眼上佩戴一个月后，左眼和右眼的脉络膜厚度之间的绝对差值（OD-OS）显着增加。取下OD眼镜并用原型I处理OS眼时，OS的轴向长度相应减少（p = 0.0083），而OD-OS值增加（p = 0.0032）。在增加脉络膜厚度方面，原型I和BOF-0.8过滤器的有效性之间没有显着差异。然而，

示例2：原型II

原型II的目标是生产一种镜片，该镜片可提供20 / 15-20 / 20的最佳校正矫正视力，但其效果与BOF-0.8滤镜一样好或更好。为此，通过修改原型I点图案以合并较小的中央净空区域来生产原型II镜片。点形成在间隔为0.55mm的正方形网格图案上。透明孔形成为直径为3.8mm的圆形。II型镜头原型的照片如图所示。图。9。

戴好眼镜后，将透明区域放置在与瞳孔相匹配的位置，以使佩戴者在直接向前看时可以透过透明区域。佩戴原型II并通过透明区域阅读视力表时，将最佳矫正至20 / 15-20 / 20的受试者测试为20 / 15-20 / 20。

我们通过招募少量受试者并让他们配戴左眼有清晰区域的镜片和无右眼的镜片来对原型II的原型进行了测试。然后，我们比较了脉络膜两只眼睛之间的厚度没有发现有透明区域的镜片与没有透明区域的镜片之间没有差异。这表明可以设计出不带光谱滤光片的漫射透镜，从而使受试者能够以20 / 15-20 / 20的最佳矫正视力进行测试，并且仍然保持原始镜片的有效性（通过脉络膜厚度的增加来衡量）初步研究中使用的镜片。

示例3：原型III

探索了进一步的改进以同时最大化耐受性和有效性。我们认为，透明区域越大，原型将越可忍受，但同时也假设增加外围对比度降低可能会提高有效性。因此，我们对这两个变量进行了实验，产生了另一个原型：原型III。像原型I和II一样，原型III也没有光谱滤光。修改原型III的点图案，使其比原型II更大的净光圈和更大的净空区域对比度降低。尤其是，透明孔的直径扩大到5.0毫米，方格间距减小到0.365毫米。点尺寸与原型II相同。III型镜头的照片如图所示。图。10。

一个设计目标是开发一个原型，使孩子及其父母感到高兴和舒适。当通过镜片的透明光圈进行视力测试时，原型III的最佳矫正视力为20 / 15-20 / 20的儿童的视力为20 / 15-20 / 20。我们还测试了“偏轴”敏锐度，并通过外围扩散器观察了对象。通过扩散孔观察时，矫正视力最佳为20 / 15-20 / 20的受试者表现出20 / 20-20 / 25视力。

我们以双眼佩戴的原型III镜头启动了一个小型试验。镜片的主要目的是测定镜片的耐久性和耐受性。审判只有一只手。受试者年龄为7至10岁，具有近视发展史。眼科医生将所有对象转介给我们，因为父母担心孩子的近视快速发展。该研究只有一个地点，即西雅图华盛顿大学的眼科研究。招募了8个孩子。获得了四个戴眼镜六个月以上的孩子的初步结果，并使用光学生物比色计（来自Carl Zeiss Meditec的IOLMaster）监控轴向长度。

当受试者来到实验室进行轴向长度测量时，我们查看了他们的日志并检查了眼镜是否有任何变化或恶化的迹象。我们还询问了受试者及其父母是否对眼镜有任何问题或疑虑。眼镜的耐用性没有明显的问题，受试者和父母都没有抱怨。

但是，指图。12有趣的是，将佩戴原型III的受试者的轴向生长与6个月时的初始研究结果进行了比较。该图显示了一个条形图，比较了受试者的眼睛在180天后屈光度的变化。第一个横条代表对照眼镜，第二个横条代表来自Initial Study的原始扩散镜。第三栏代表在研究中完成6个月的四个孩子在6个月后的原型III。

我们证明的是，我们能够制造出稳定和耐用的眼镜，使人们能够视力达到20 / 15-20 / 20。在这一小组对象中，对眼镜非常满意，并且在6个月后显示出缓慢的发展速度。

示例4：隐形眼镜

如下在隐形眼镜上形成点图案。在每种情况下，将-7.5 D隐形眼镜放在VLS 4.60 CO2激光系统（Universal Laser Systems，Inc。，斯科茨代尔，亚利桑那州）的平台上的滚珠轴承上。每种情况下的透镜直径为14mm。

隐形眼镜分别以5％的功率，10％的功率和20％的功率设置曝光。在每次曝光中，激光扫描速度设置为25％，分辨率设置为0.002英寸。曝光区域的外径为12.7mm，内径为1mm。该区域内的曝光图案是方格，其网格间距为0.0116英寸。

在功率设置为5％和10％时形成了可见的点图案。20％的功率设置会导致隐形眼镜切开。

隐形眼镜之一的照片如图所示。图。15A。点图案清晰可见。

示例5：使用激光烧蚀的眼镜片

使用60 W，10.6μm，VLS 4.60 CO2激光系统（Universal Laser Systems，Inc。，斯科茨代尔，亚利桑那州）在多个Trivex眼镜镜片上形成点图案。镜头在光栅和矢量打印模式下都被曝光了5％至40％的各种光焦度。激光设置为1,000 PPI。速度设置为25％或100％。

在矢量模式下曝光的镜头照片如图所示。图。15B。在此示例中，以矢量模式打印的点图案清晰可见。

描述了多个实施例。其他实施例在以下权利要求中。

索赔（28）

隐藏依赖

要求保护的是：

1.眼镜，包括：

安装在眼镜架中的第一眼科镜片，所述第一眼科镜片包括第一区域和围绕所述第一区域的第二区域，所述第一眼科镜片的第二区域包括多个间隔开的光散射中心和所述第一眼科镜片的第一区域。第一眼镜片没有光散射中心；和

第二眼科镜片，其安装在眼镜架中，第二眼科镜片包括第一区域和围绕第一区域的第二区域，第二眼科镜片的第二区域包括多个间隔开的光散射中心和第一区域。第二个眼镜片没有光散射中心，

其中，第一和第二眼科镜片的散射中心的最大尺寸在0.08mm至0.5mm的范围内，并且间隔开0.8mm或更小，并且对于每个眼科镜片透射的入射光，眼科镜片散射光。入射在光散射中心上。

2.的眼镜要求1，其中对于每个眼镜片，从光散射中心散射的光与通过第一区域观看的图像相比，降低了通过第二区域观看的图像的对比度。

3.眼镜要求2，其中，对于每个眼镜片，从光散射中心散射的光与通过第一区域观察的图像相比，使通过第二区域观察的图像的对比度降低至少30％。

4.眼镜要求1，其中对于每个眼镜片，第一区域是位于每个镜片上的透明光圈区域，以提供轴上的视力，其中，每个眼镜片具有的光焦度可通过透明将佩戴者的轴上视力校正为20/20或更好。光圈。

5.眼镜要求4，其中对于每个眼镜片，第二区域是在每个镜片中的位置，以提供周边视觉，其中，对于佩戴者通过第二区域的周边视觉，每个眼镜片将佩戴者的视力校正为20/25或更好。

6.眼镜要求1，其中眼镜可降低人类受试者的近视发展速度。

7.的眼镜要求1，其中对于每个眼镜片，第一区域与眼镜佩戴者的视线对准。

8.的眼镜要求1，其中对于第二区域中的每个眼镜片，光散射中心间隔0.5mm或更小的距离。

9.的眼镜要求1，其中对于每个眼镜片，每个光散射中心的最大尺寸为0.3mm或更小。

10.的眼镜要求1，其中对于每个眼镜片，每个光散射中心的大小基本相同。

11.的眼镜要求1，其中对于第二区域中的每个眼镜片，光散射中心间隔0.5mm或更小。

12.的眼镜要求1，其中对于第二区域中的每个眼科镜片，光散射中心间隔开0.35mm或更小。

13.的眼镜要求1，其中对于第二区域中的每个眼镜片，光散射中心对应于第二区域的面积的至少10％。

14.的眼镜要求13，其中对于第二区域中的每个眼科镜片，光散射中心对应于第二区域的面积的60％或更小。

15.眼镜要求1，其中对于每个眼科镜片，光散射中心以栅格图案排列。

16.的眼镜要求1，其中对于每个眼镜片，第一区域在至少一个方向上具有3mm或更大的尺寸。

17.的眼镜要求16，其中对于每个眼镜片，第一区域在至少一个维度上具有4mm的维度。

18.的眼镜要求1，其中对于每个眼镜片，第一区域是基本上圆形的。

19.的眼镜要求1，其中对于每个眼科镜片，光散射中心是在相应镜片的表面上的突起。

20.的眼镜要求19，其中对于每个眼镜片，突起由透明材料形成。

21.的眼镜要求1，其中对于每个眼科镜片，光散射中心是在相应镜片的表面上的凹部。

22.的眼镜要求1，其中光散射中心嵌入在第一和第二眼科镜片的镜片材料中。

23.一种制造眼镜的方法要求1，包括：

在第二区域内的每个透镜的表面上沉积材料的离散部分；和

固化沉积的材料，以在形成光散射中心的透镜表面上提供突起。

24.方法要求23，其中材料是使用喷墨打印机沉积的。

25.方法要求23，其中沉积的材料使用辐射固化。

26.一种治疗人类受试者的眼睛延长疾病的方法，所述方法包括：

折射受试者以确定用于矫正受试者的视敏度的镜片处方；和

为受试者提供眼镜要求1，

其中第一和第二眼科镜片具有与镜片处方相对应的光焦度。

27.眼镜要求1，其中散射中心以半随机或随机模式排列。

28.眼镜要求1，其中散射中心布置在非规则阵列上。
