随着3D软件的成熟，很多以前绘制的平面图纸，都想要变成3D的模型。利用solidworks软件可以轻松实现这个想法。

那么变成3D模型有什么好处呢，就拿SolidWorks来说，最大的好处就是直观，赋予材料后，还可以直接得到重量，找到中心。还可进行有限元分析等等。好处多多。

那么怎么实现2D变3D呢。。难道要拿着2D草图，一点点画3D模型吗，答案当然是否定的。

下面我就来跟大家分享下如何快速的把2D图边成3D模型。

先看下效果

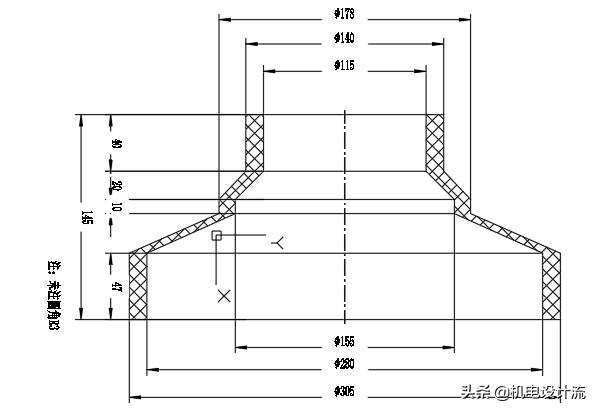

CAD图纸

SolidWorks绘制的3D模型

下面开始介绍

一、整理CAD图纸

想要2D转3D，2D图纸是需要整理的，因为2D图纸最终变成3D模型的草图，多余的线没有用。整理的原则我自己总结了一下:主视图与坐标系对齐（这步骤方便后面的旋转或拉伸），删除标注，注解，剖面线等。

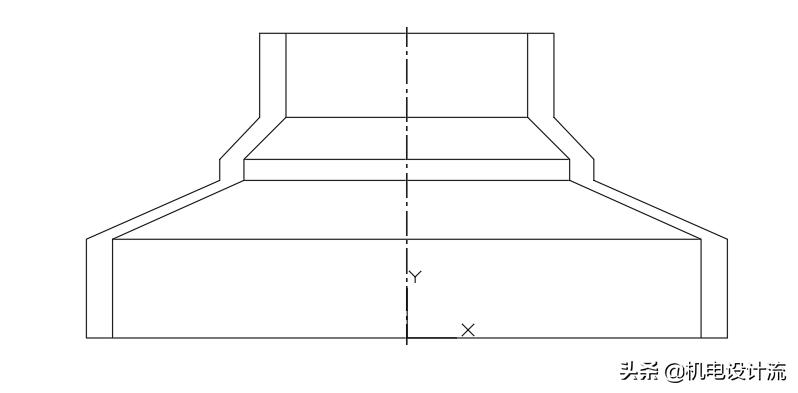

整理后的2D图

二、将2D图导入到SolidWorks中

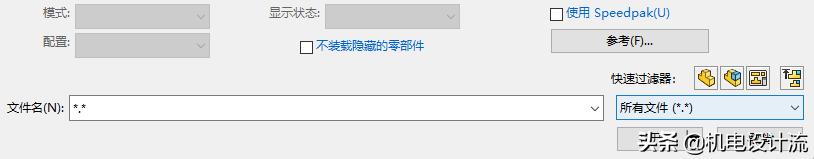

“文件>打开” 找到要打开CAD图纸。在文件名类型中选择所有文件，即可选择到CAD图纸

打开选项

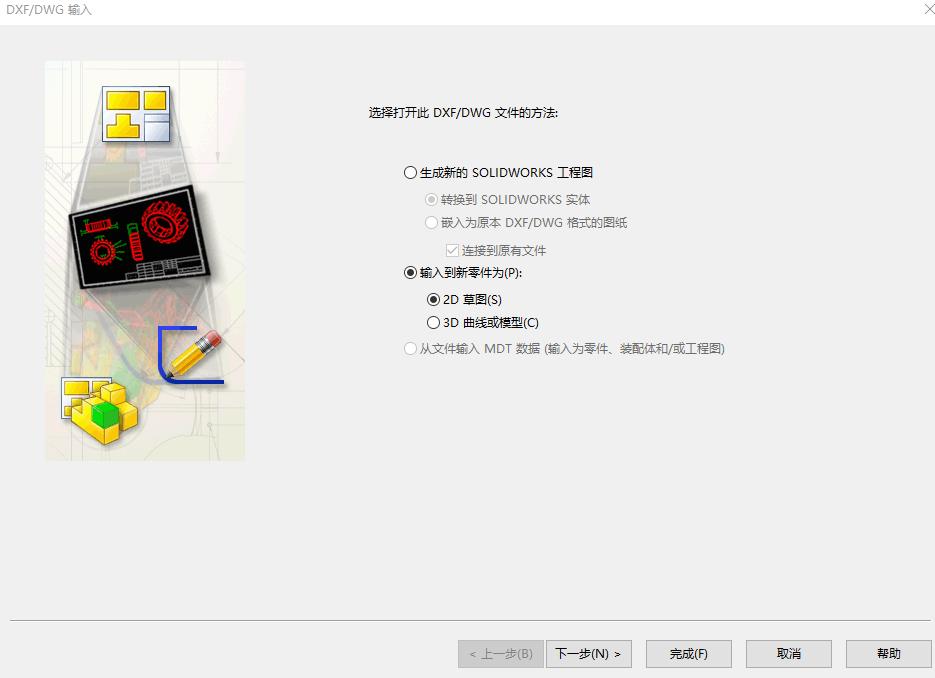

弹出对话框，选择输入到新零件 2D草图

选择输入到新零件 2D草图

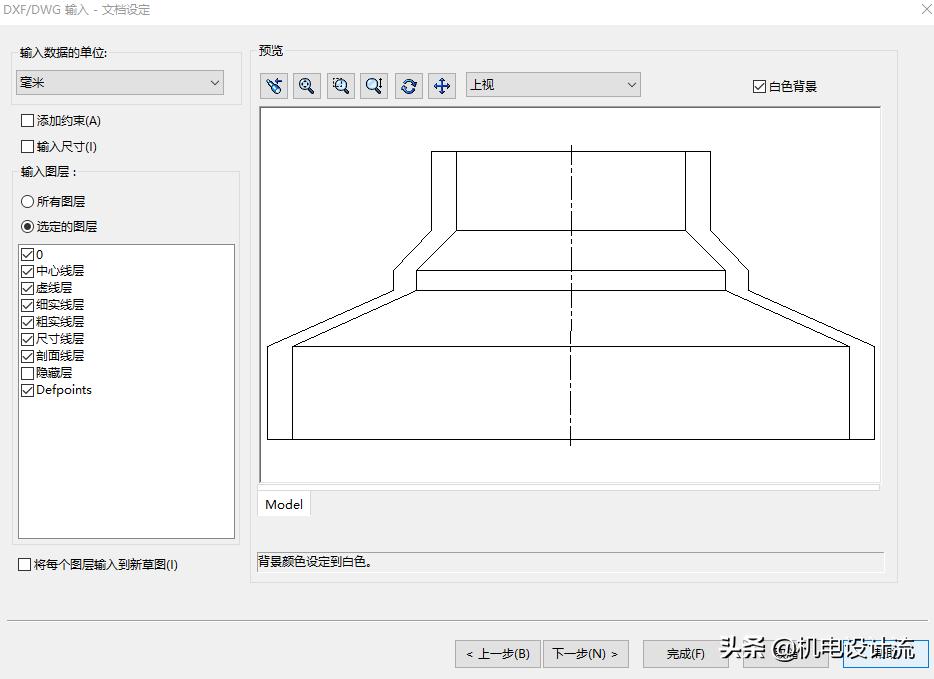

下一步，设定文档。设定单位为毫米，这里要看2D草图的单位，2D是什么，这里就选什么。约束和尺寸根据需要选。这里就不选了。输入图层也根据需要选，有用的留着。但是因为之前整理过了，所以这里都选。预览里视图就是要把2D图放在哪个视图里。下一步。

文档设定

因为之前已经把图纸与坐标对齐，所以这里不用定义草图原点了。如果要定义可以自己选择试试，这里不详细介绍了。

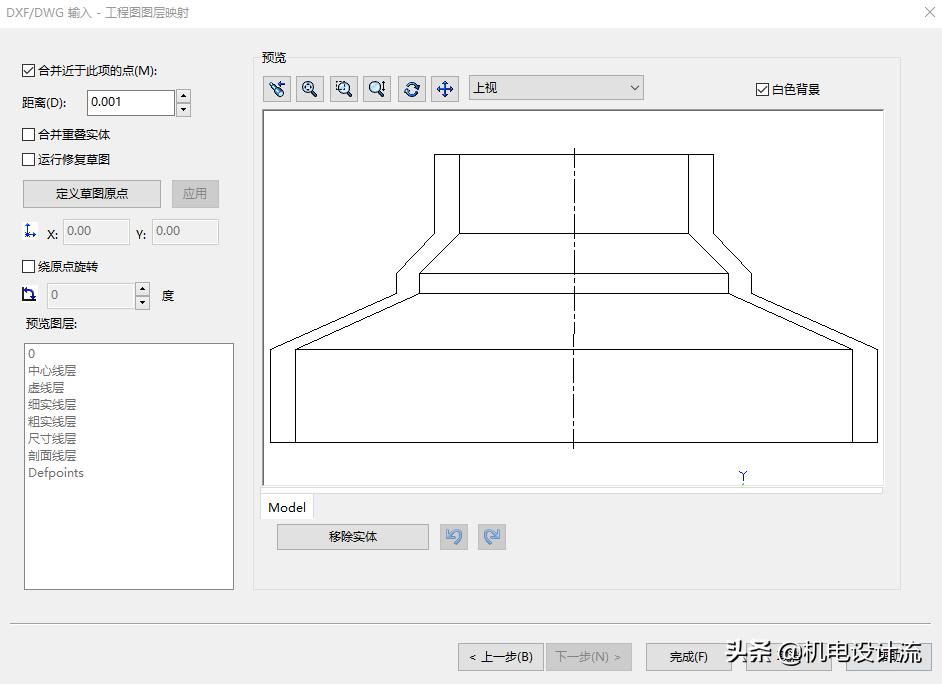

设定原点

选择确定“分解”导入草图

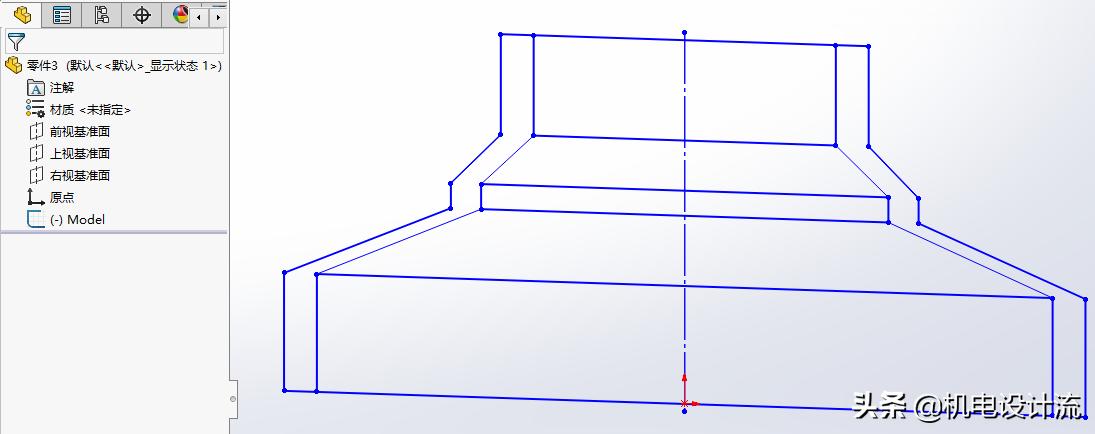

得到草图

三、修改草图，旋转得到3D模型

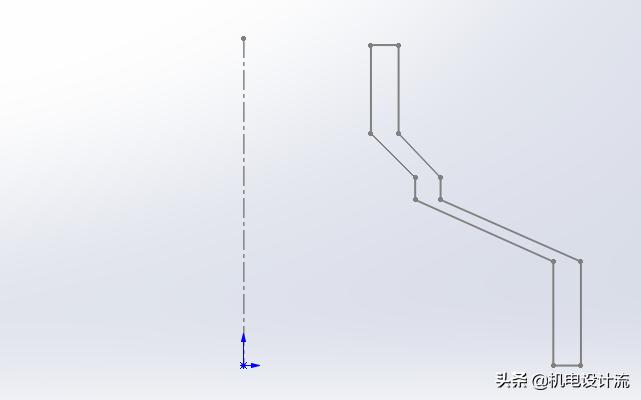

整理后的草图

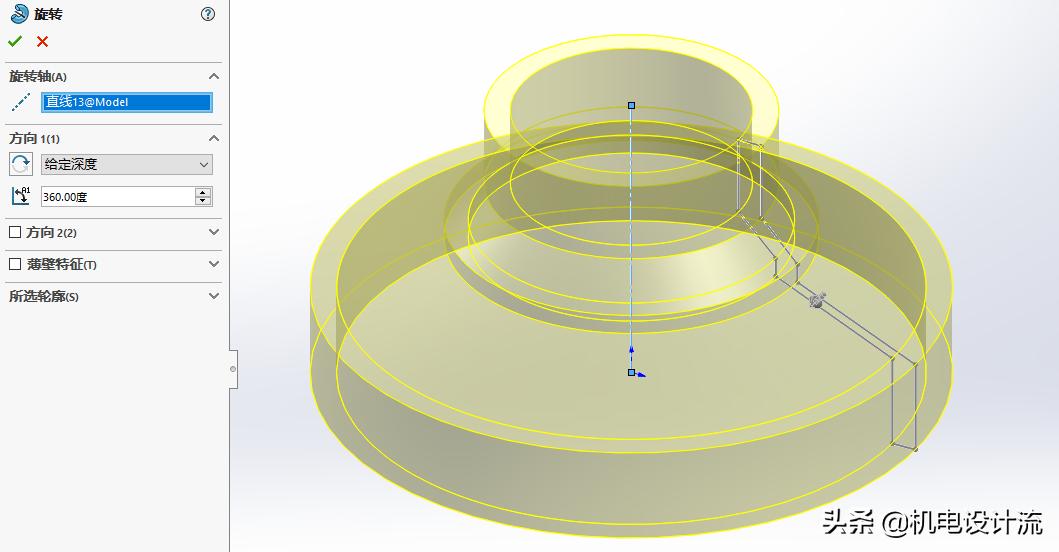

旋转出实体

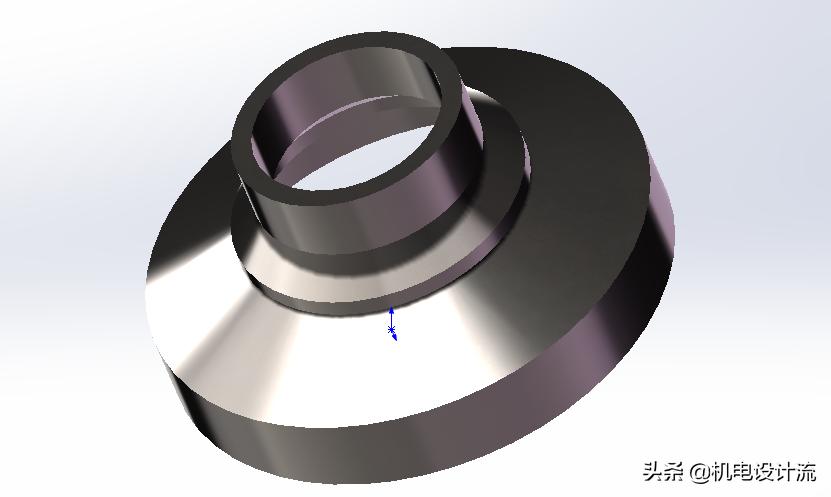

成品

四、写在最后

这里只介绍了一个比较简单的例子，下一篇介绍比较复杂的。利用草图工具来移动草图。并说明一些注意事项。因为图文的局限性，可能有些朋友不明白，过两天出个视频。希望大家多多关注。
