一、分析与说明

1.1、学会绘制 长方体 。

1.2、学会对 三维实体倒圆角 的 操作步骤 。

1.3、学会 更改三维实体上面的颜色 。

1.4、重点掌握 三维阵列的操作 。

20230708_01

二、详细绘制步骤

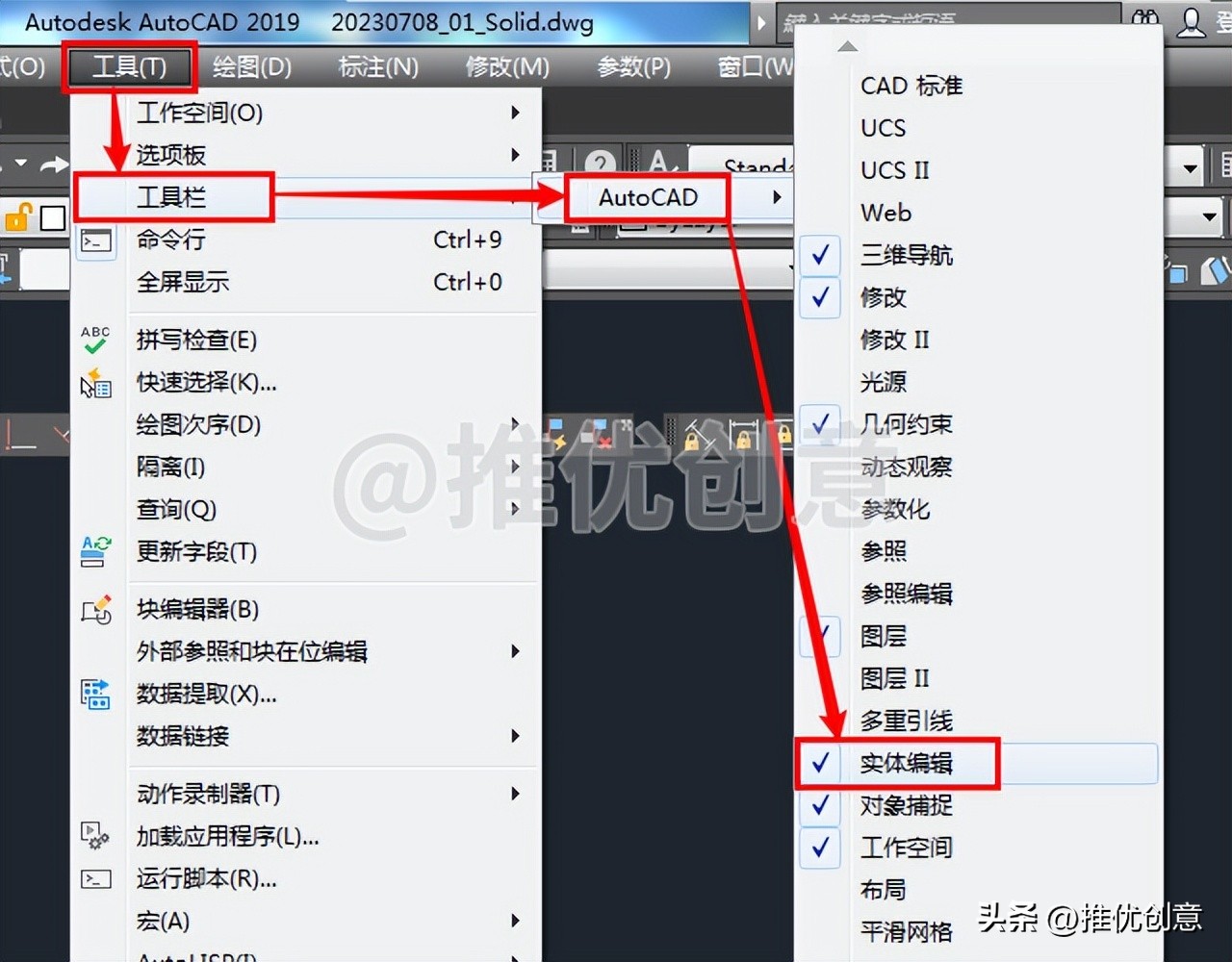

2.1、 为了操作的便捷，先调一个工具栏出来，菜单操作，工具 --> 工具栏 --> AutoCAD --> 实体编辑。

20230708_01

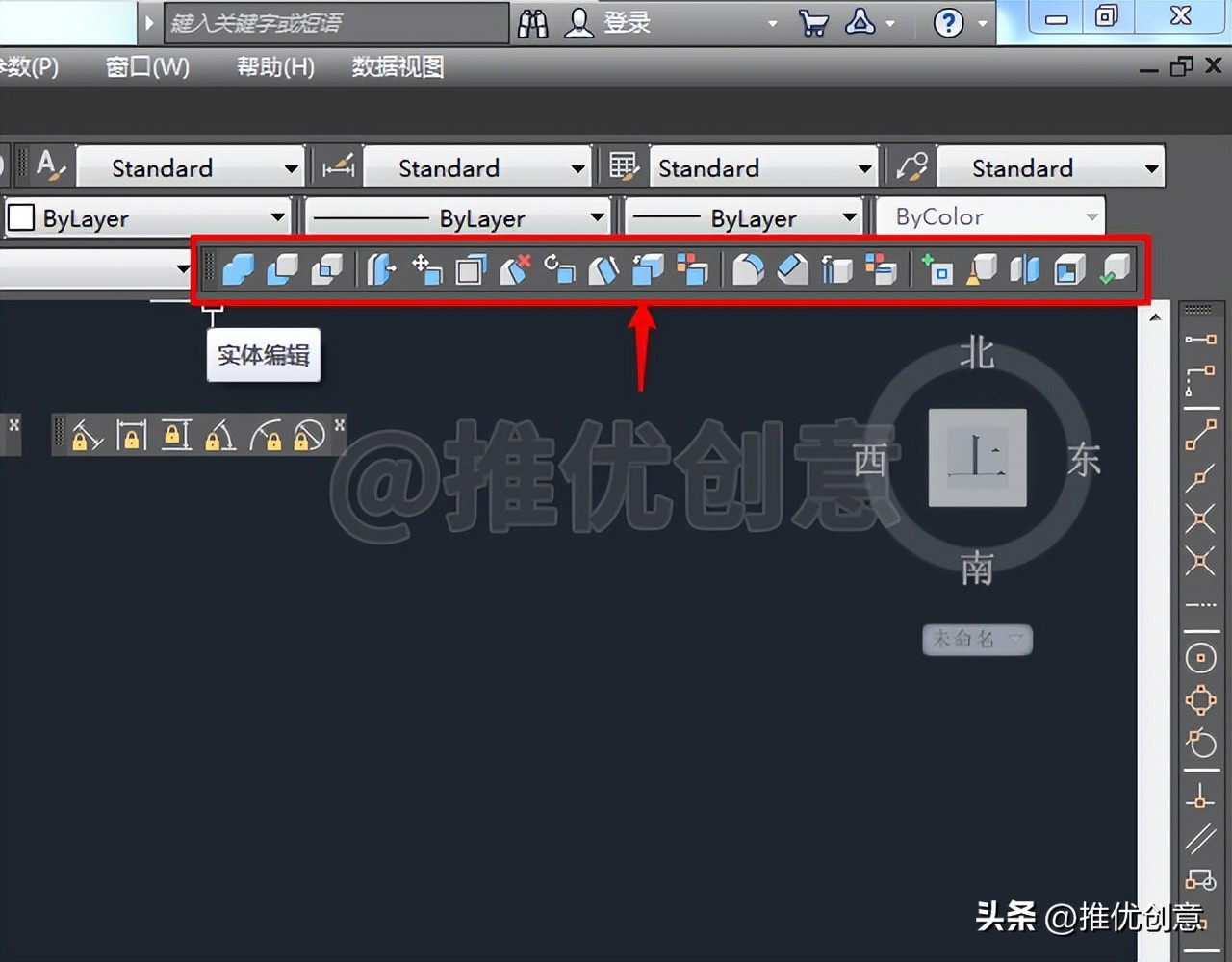

2.2、调出来的“实体编辑”工具栏如下图。

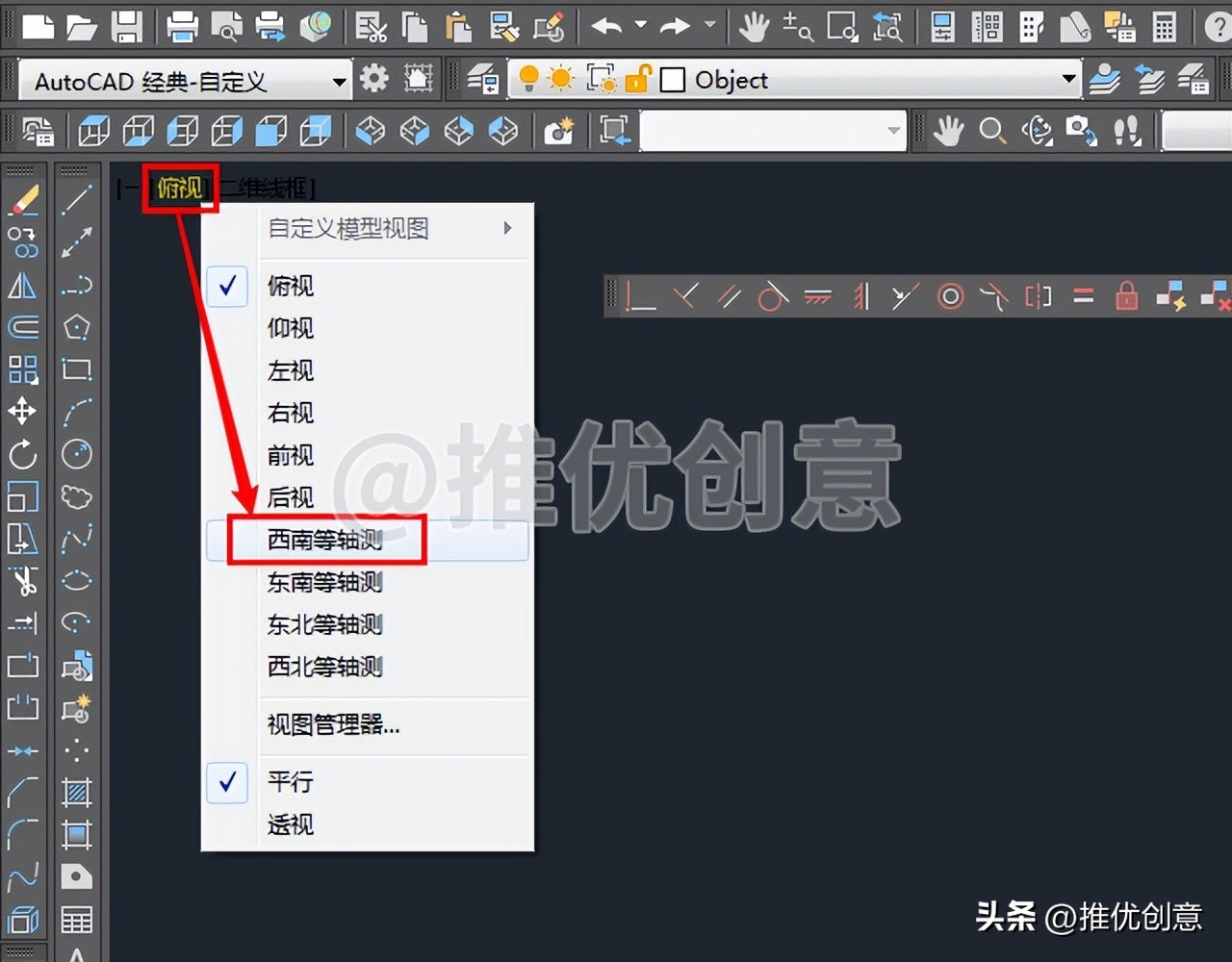

2.3、如下图所示， 点开 左上角“ 视口控件 ”的 下拉 ，然后 点选 “ 西南等轴测 ”。

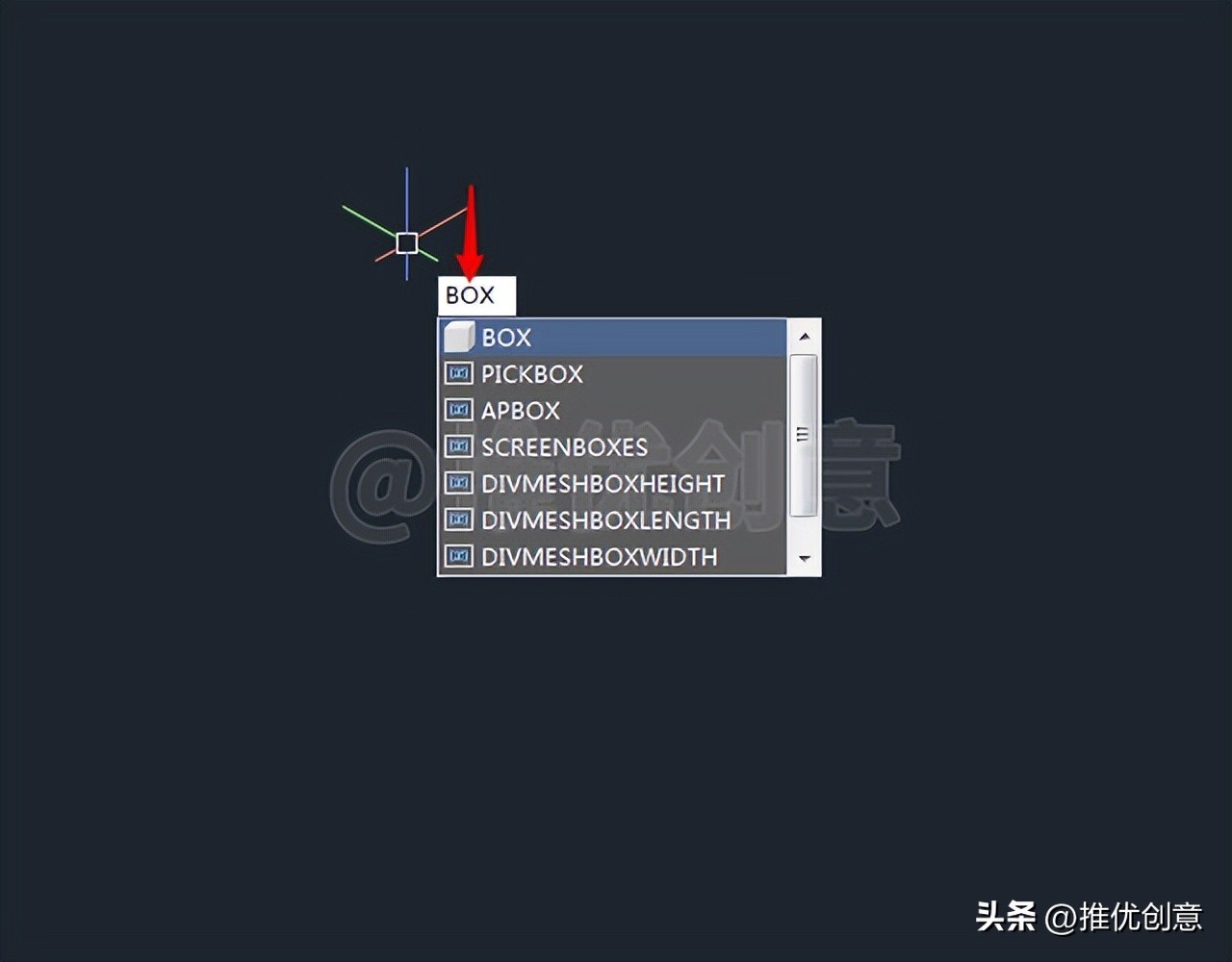

2.4、切换到“西南等轴测”三维视图后按键盘上的“F8”键，打开“正交”，命令行输入“BOX”后回车，启用“长方体”命令。

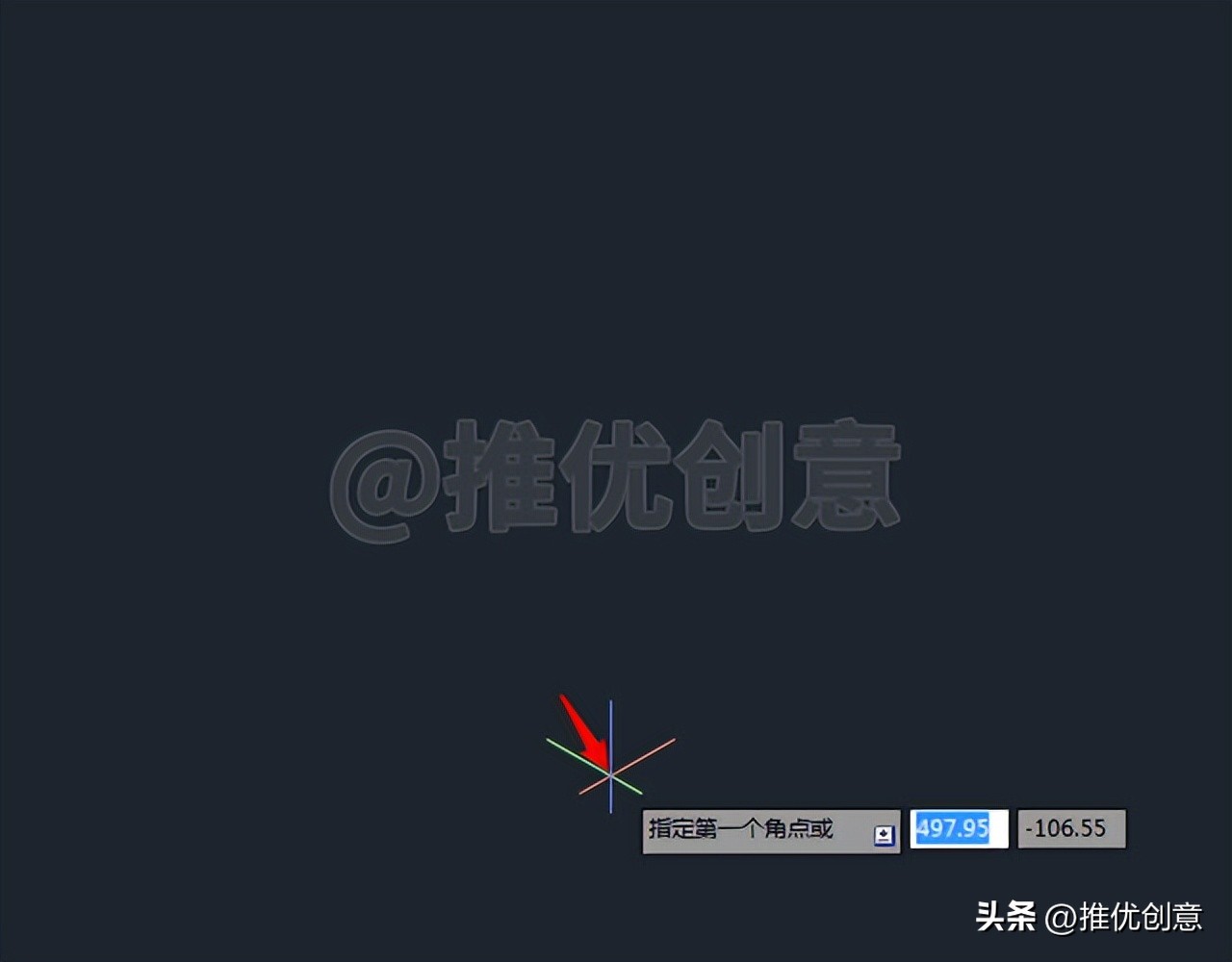

2.5、在绘图区任意位置单击拾取一点指定第一个角点。

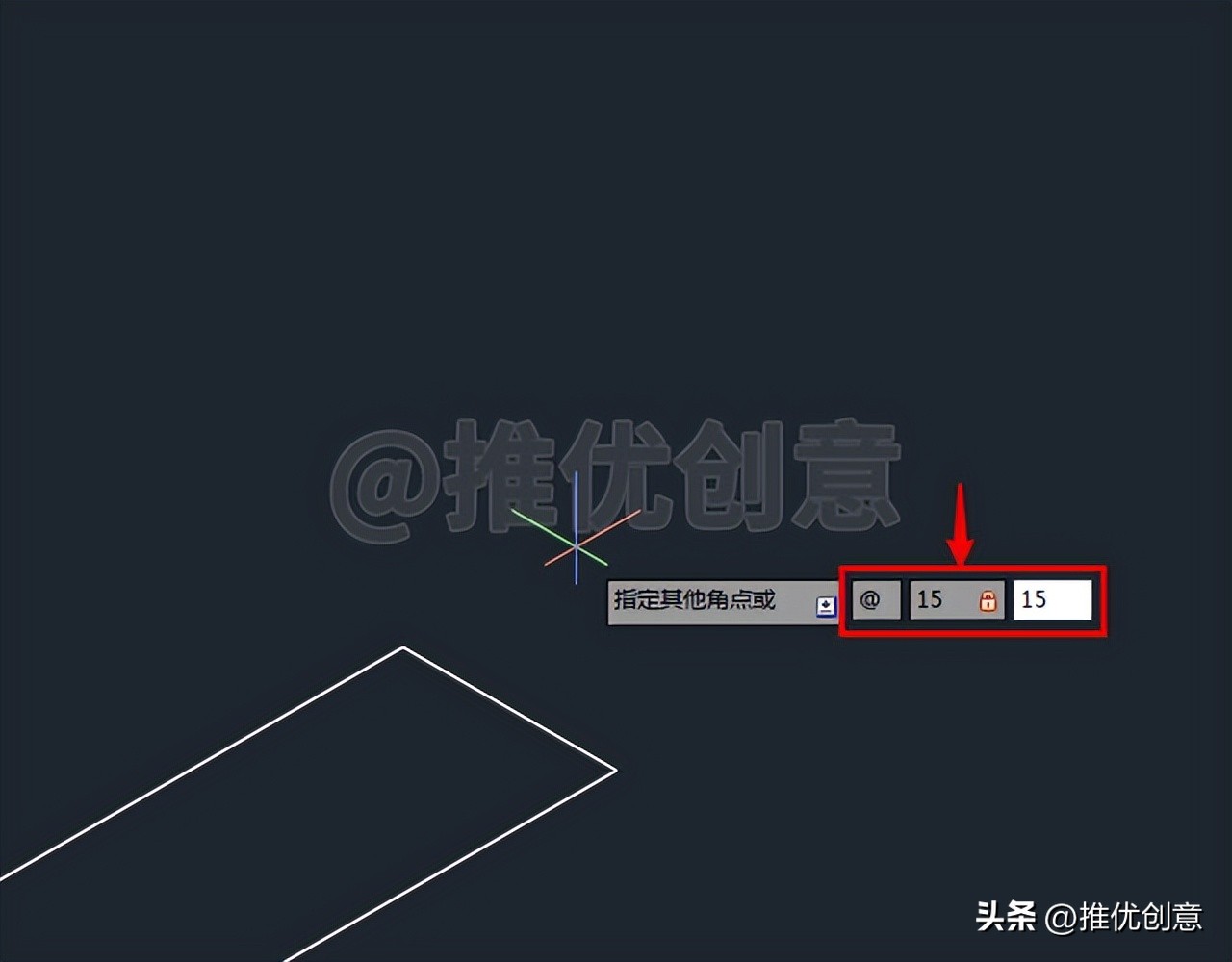

2.6、输入 另一个角点 的 相对坐标值 “ @15,15 ”后回车。

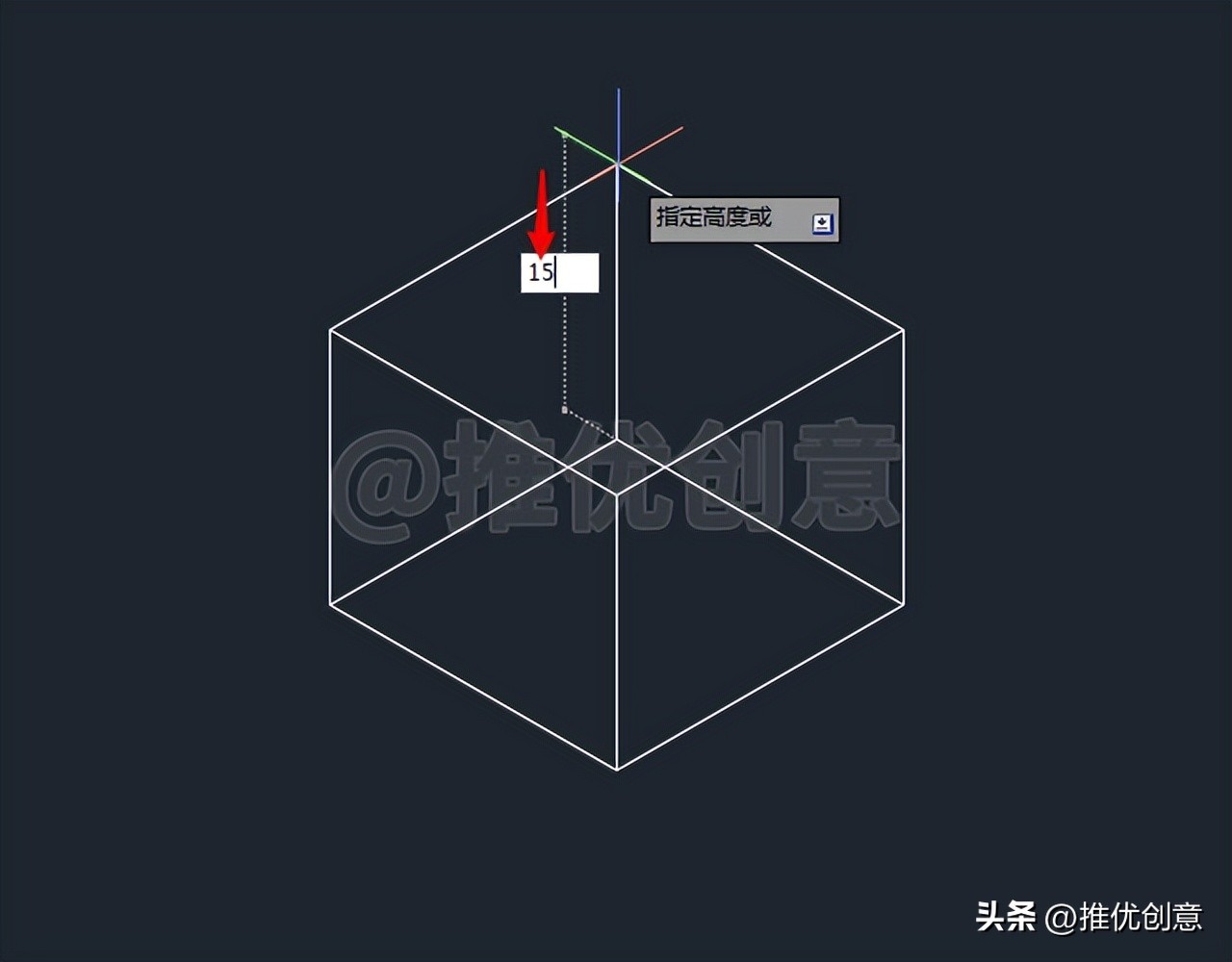

2.7、向 上 移动 光标 ，输入 高度值 “ 15 ”后回车。

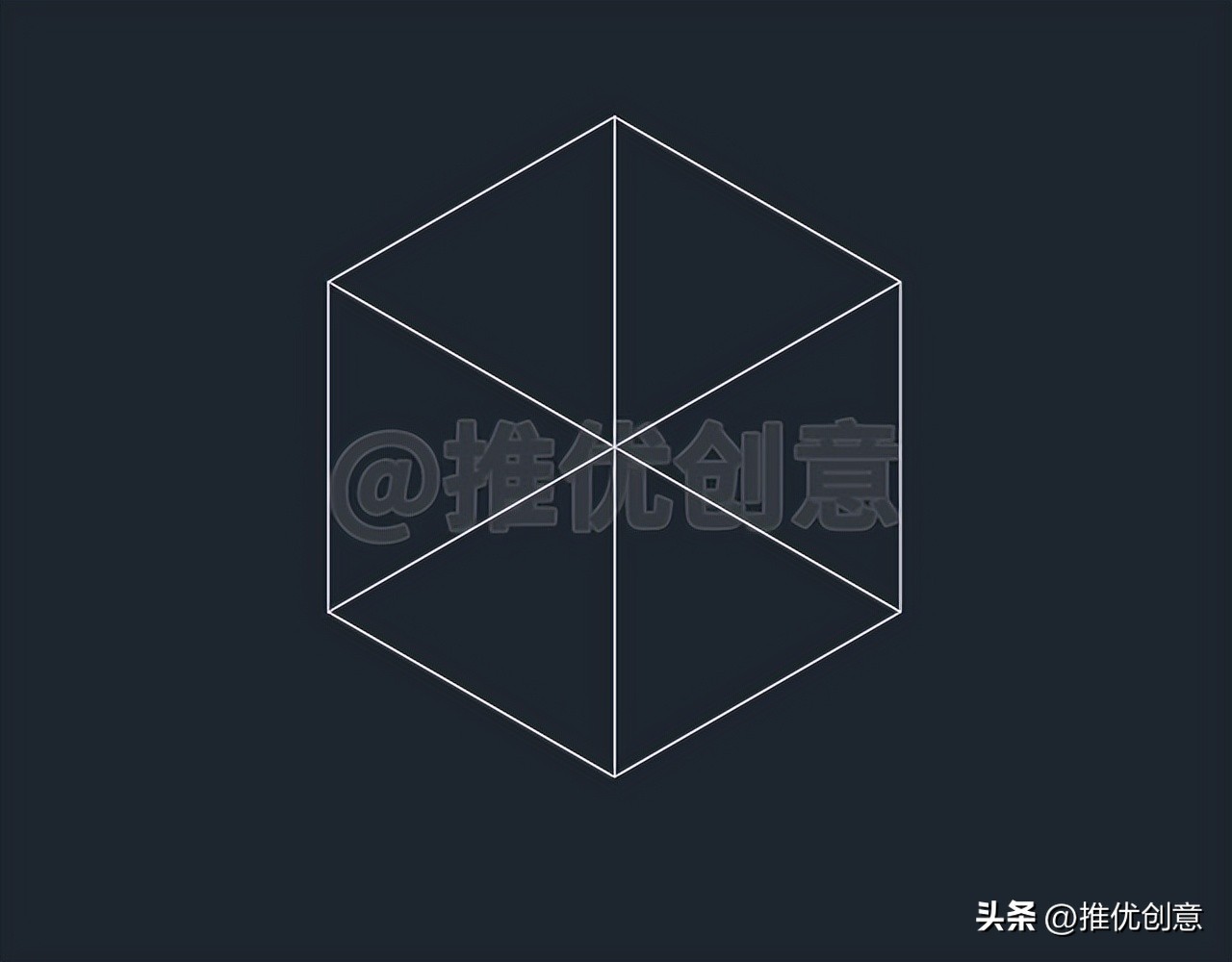

2.8、这样就绘制出了一个 边长 为 15 个单位的 白色正方体 。

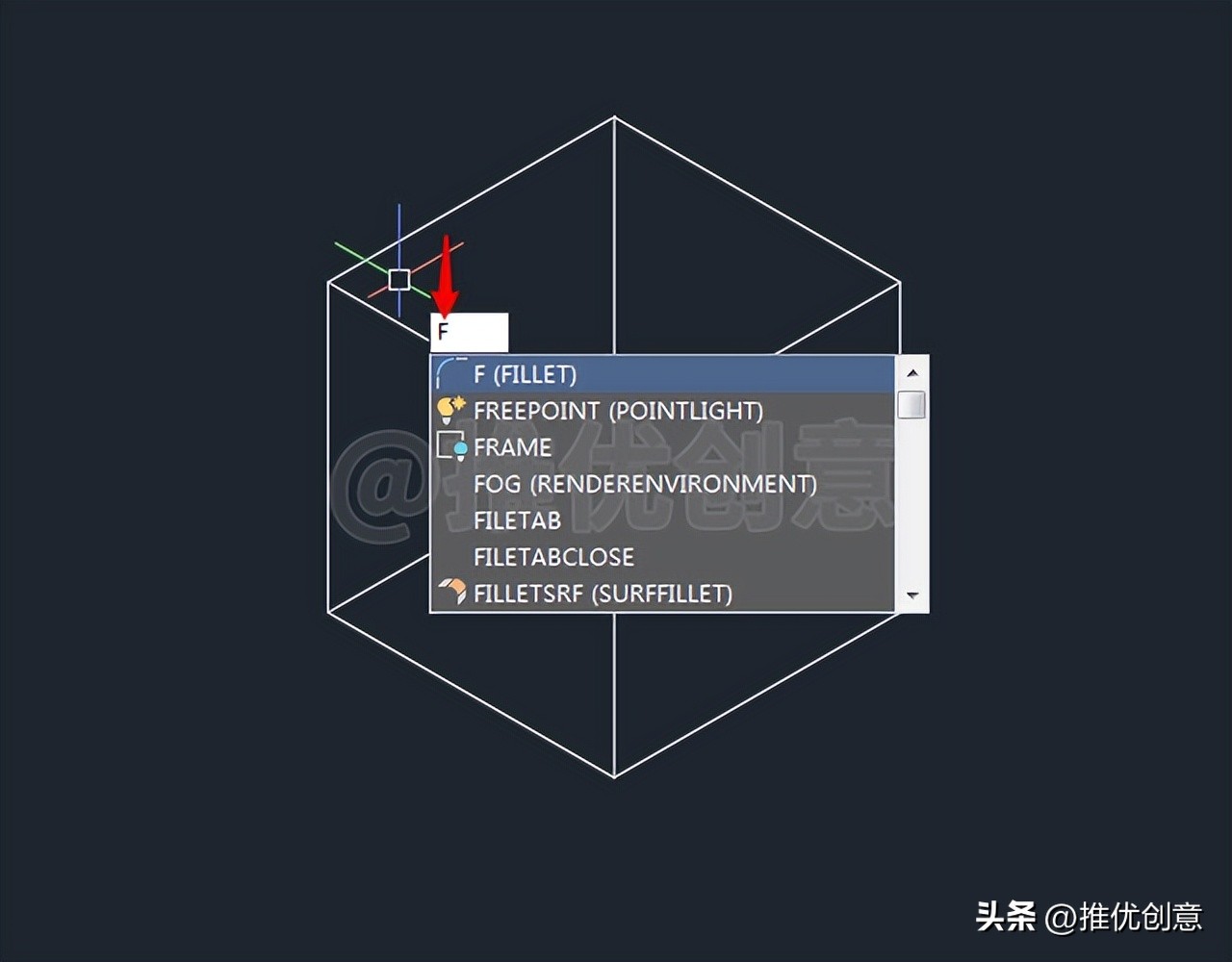

2.9、命令行输入“ F ”后回车，启用“ 圆角 ”命令。

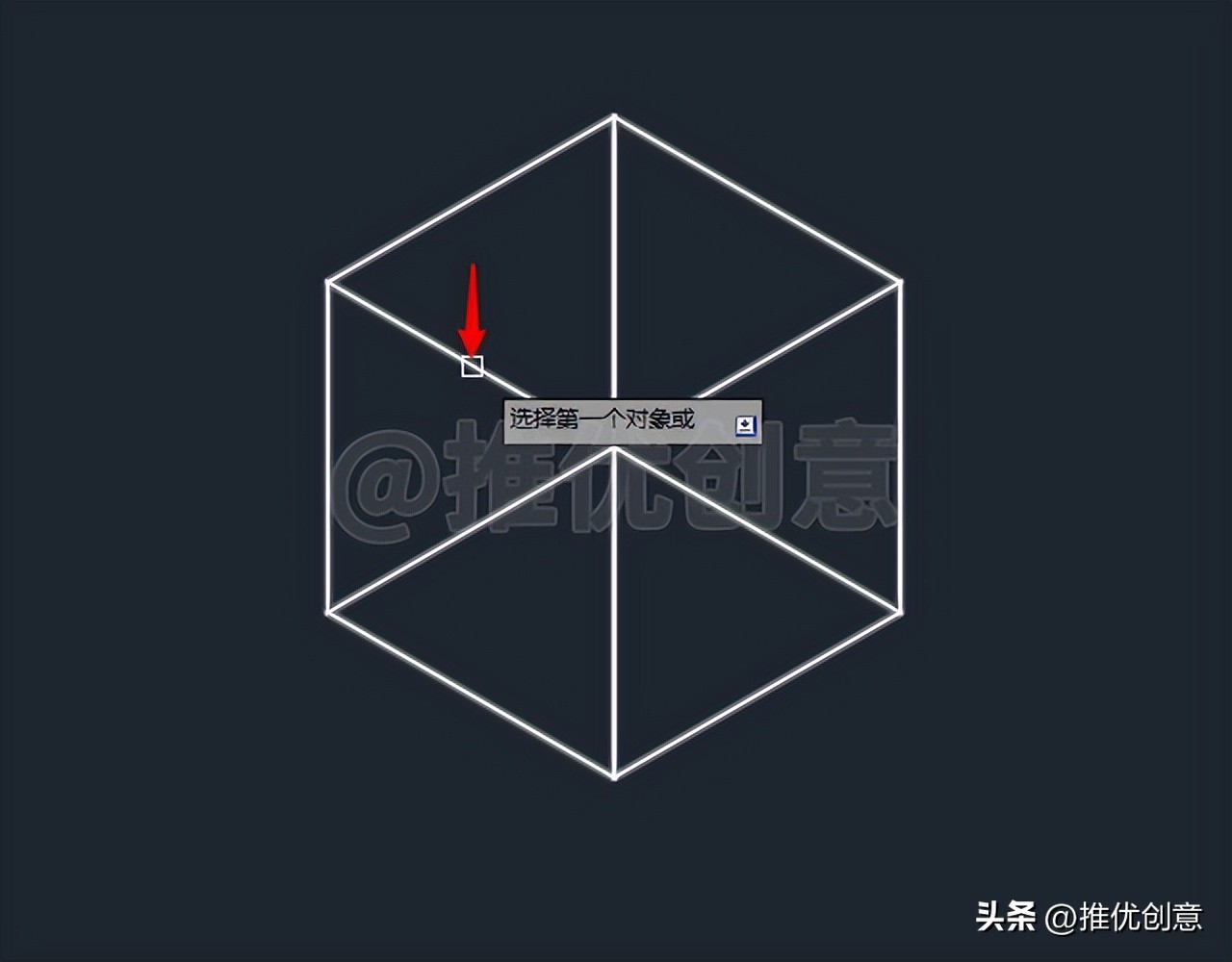

2.10、在 白色正体的一条边 上点选 白色正方三体 作为 要倒圆角的对象 。

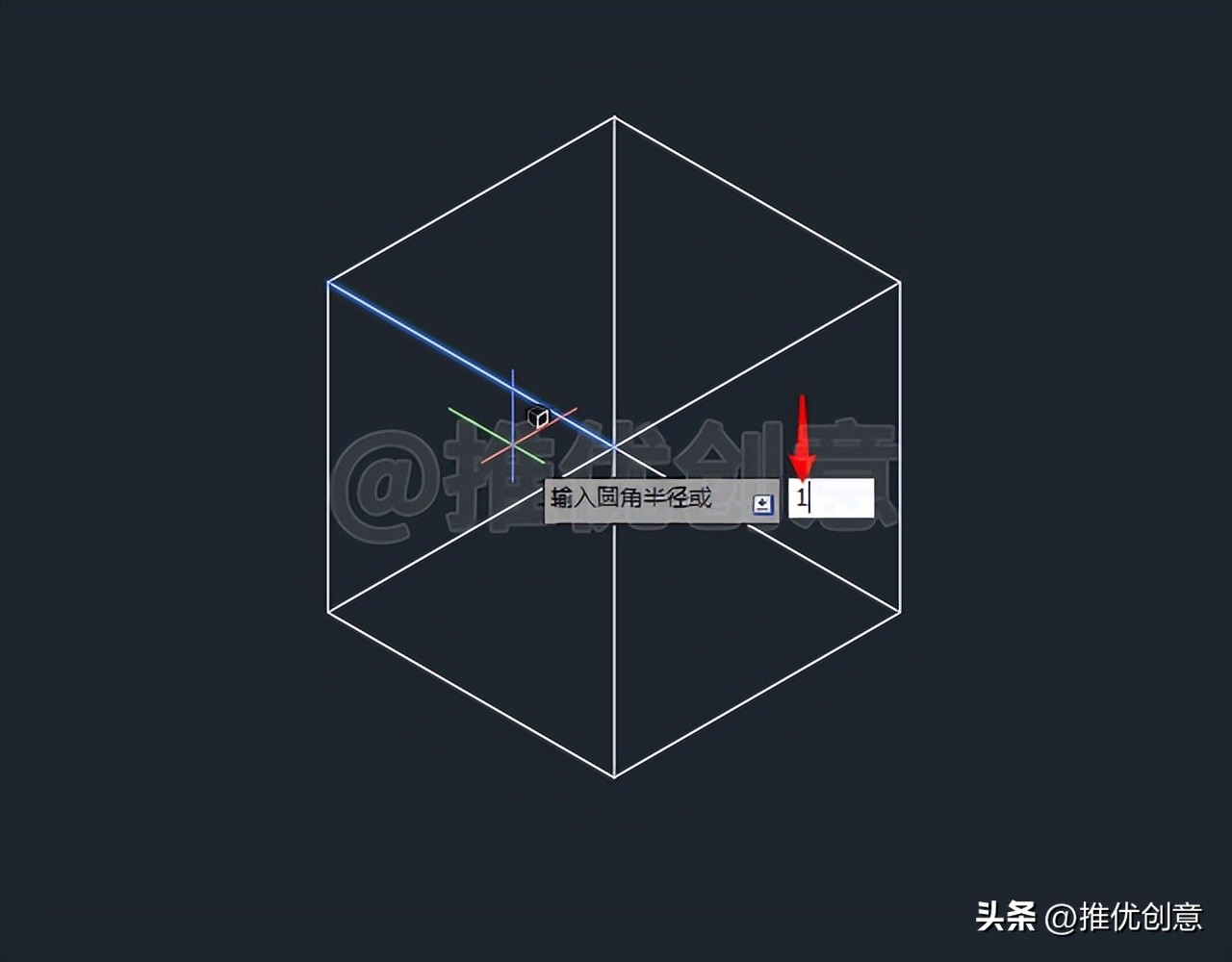

2.11、输入 圆角的半径值 “ 1 ”后回车。

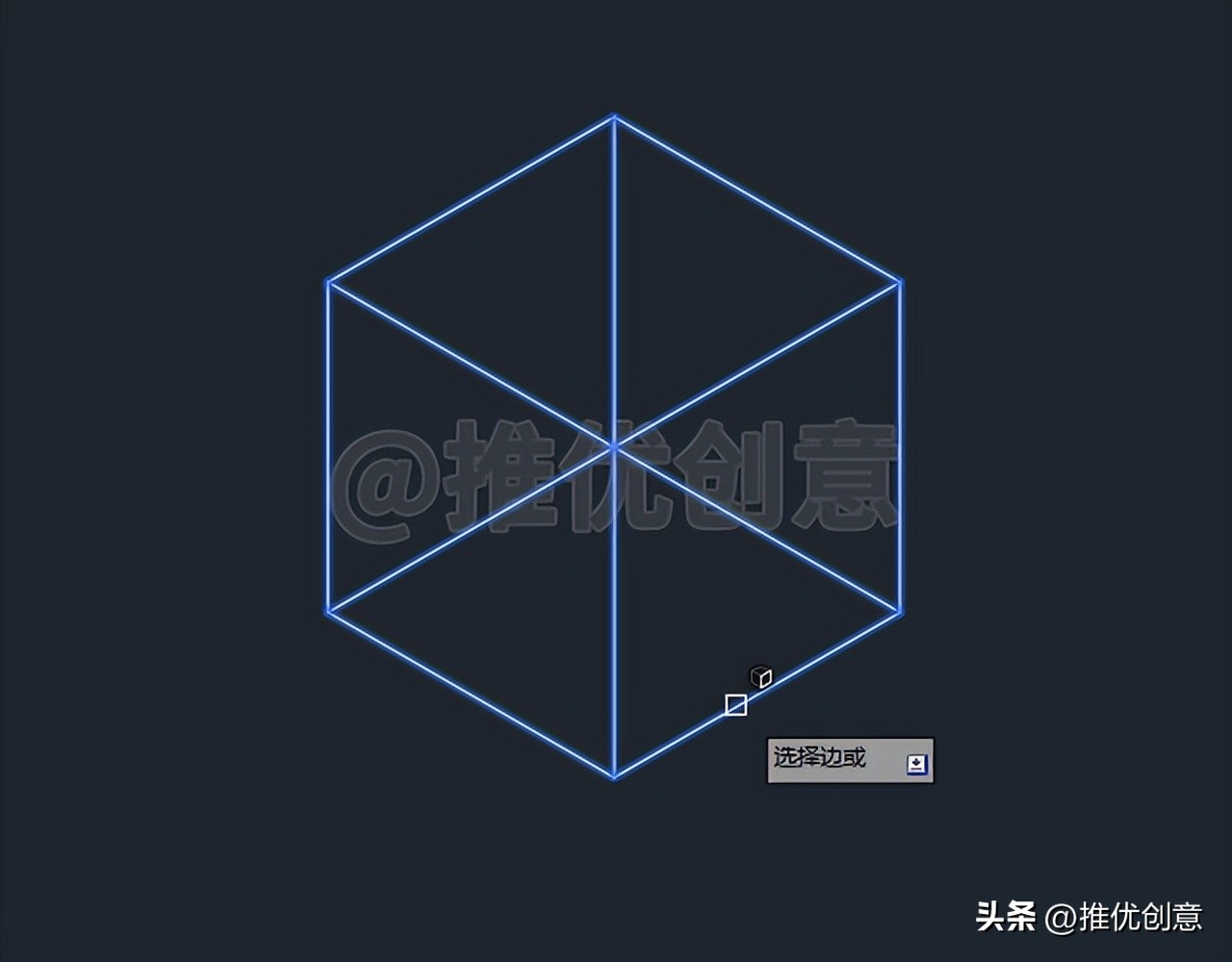

2.12、加选 白色正方体的其它十一条边 作为 要倒圆角的边 后 回车 。

2.13、 倒圆角 完成后如下图。

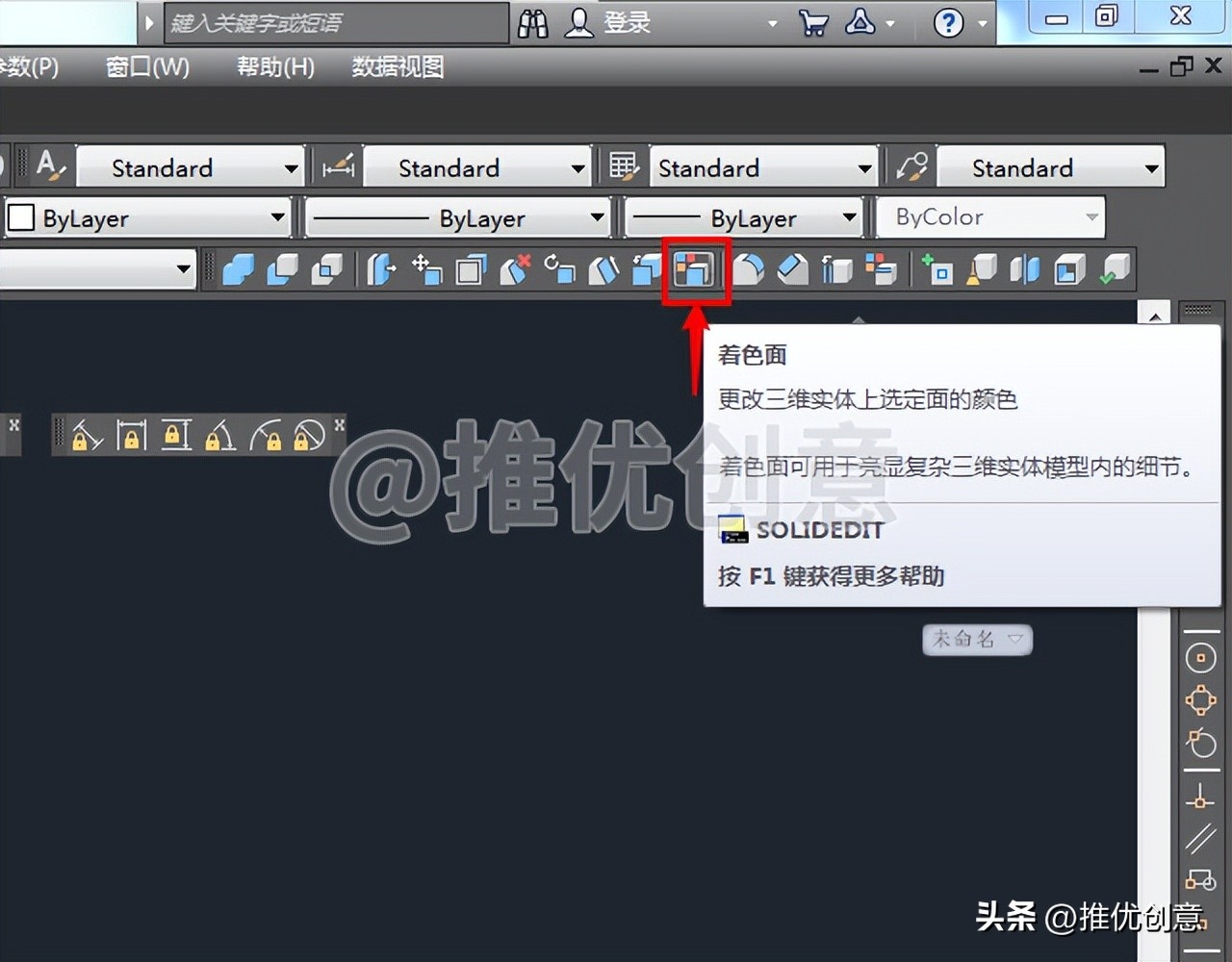

2.14、如下图所示，点选“ 实体编辑 ”工具栏上的“ 着色面 ”按钮。

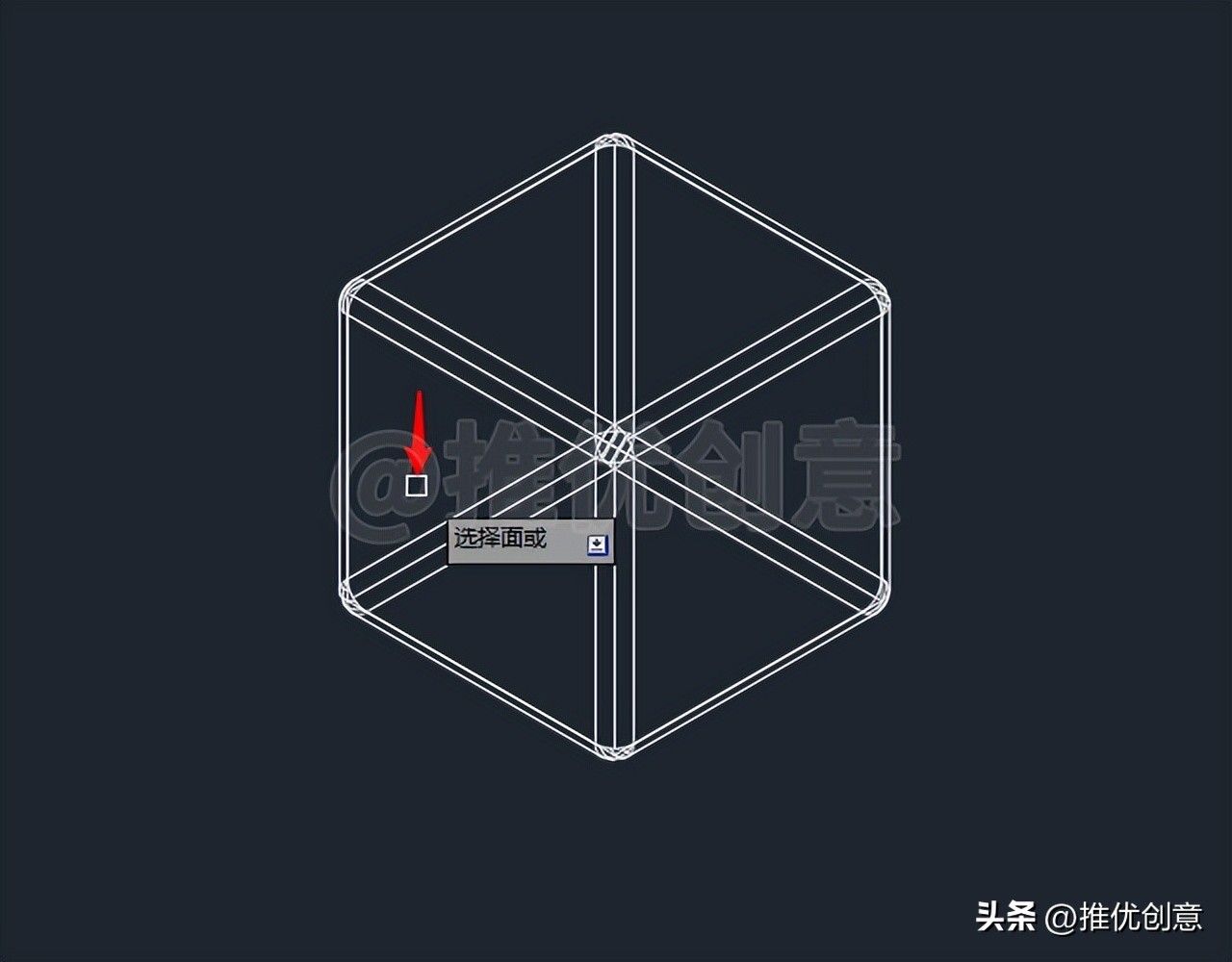

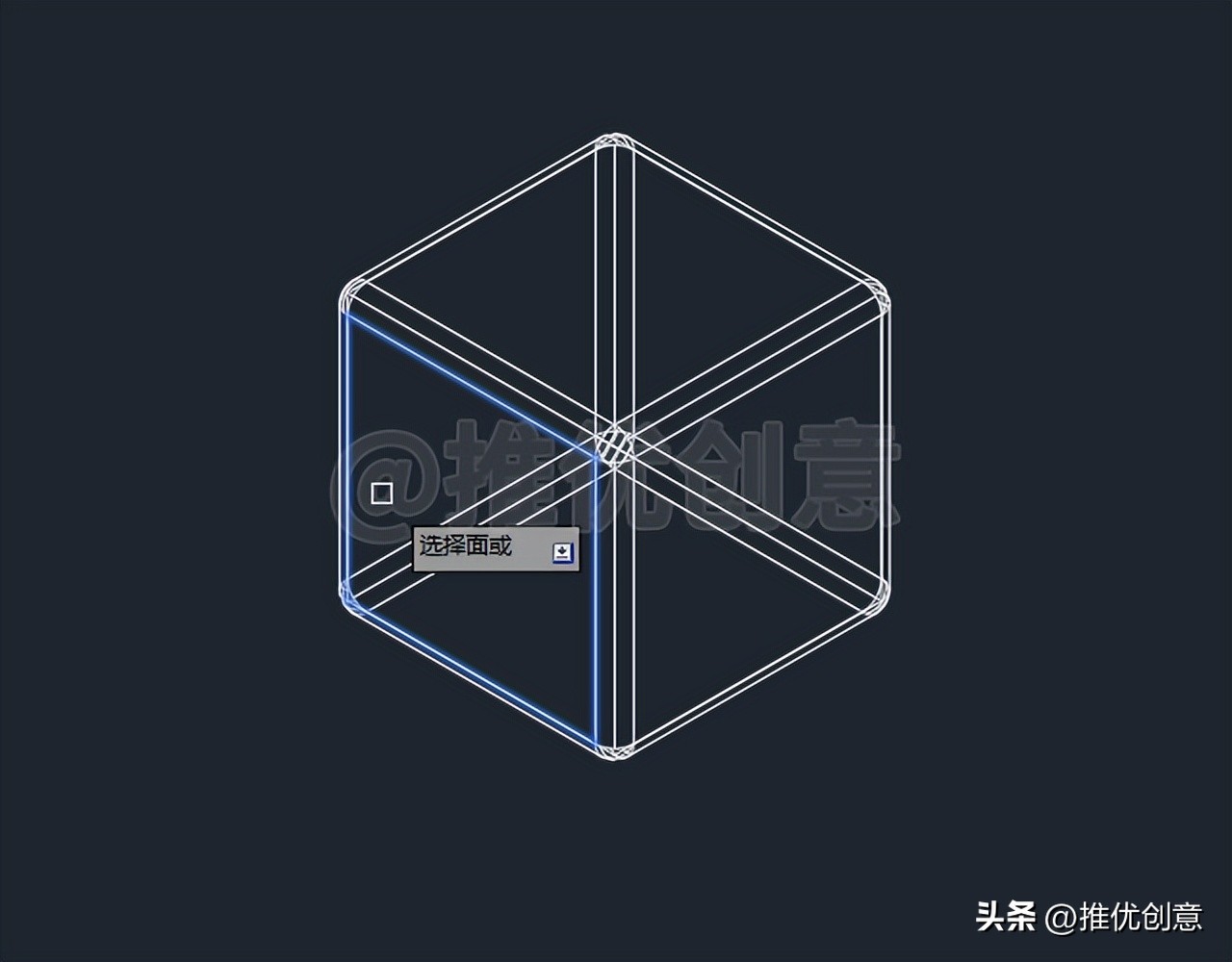

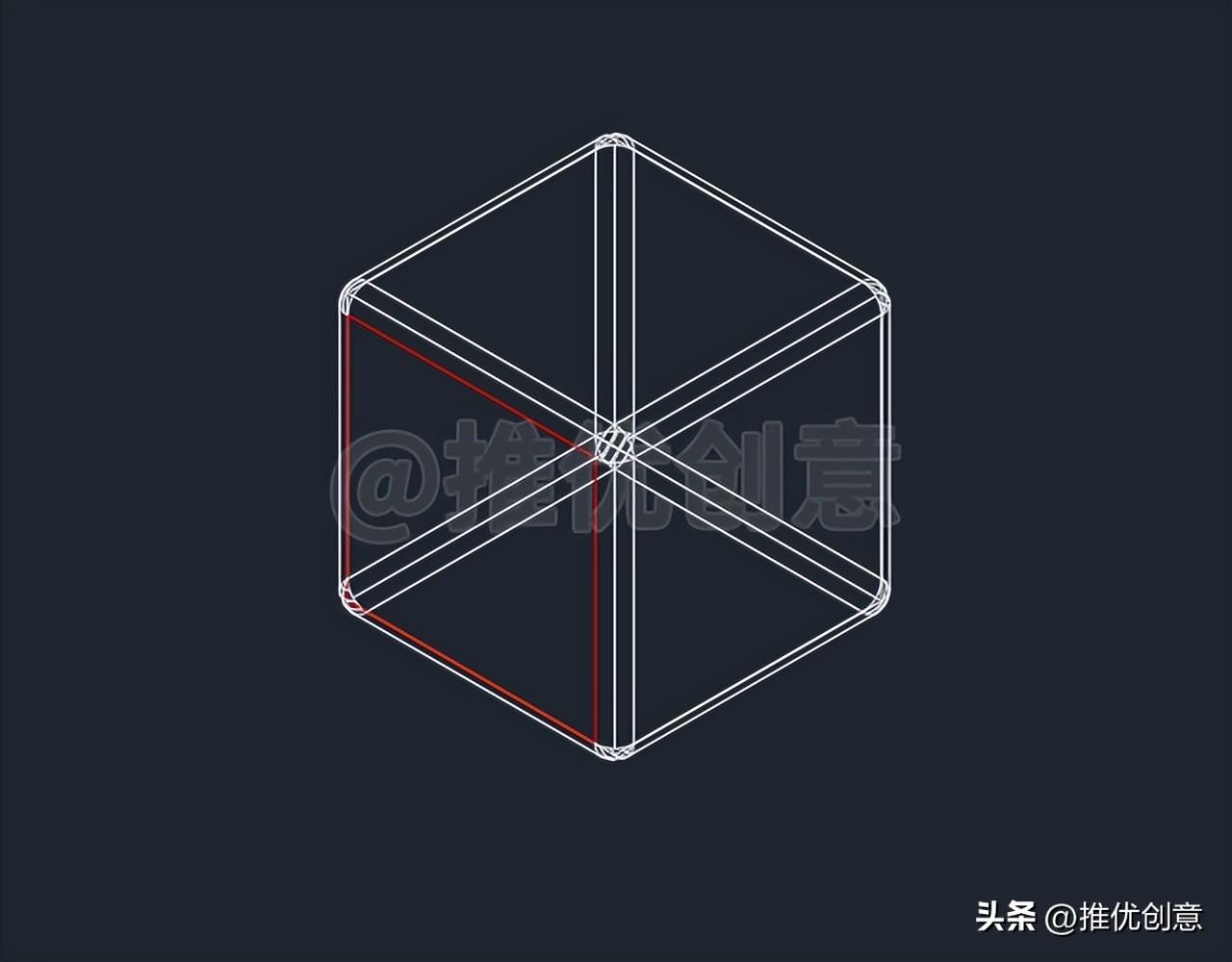

2.15、在 红色箭头所指的位置 单击选择 白色正方体的左面 作为 要着色的面 。

2.16、边操作边观察， 被选中的左面 会 反白显示 ， 不要选多了 ， 确认无误 后 回车 。

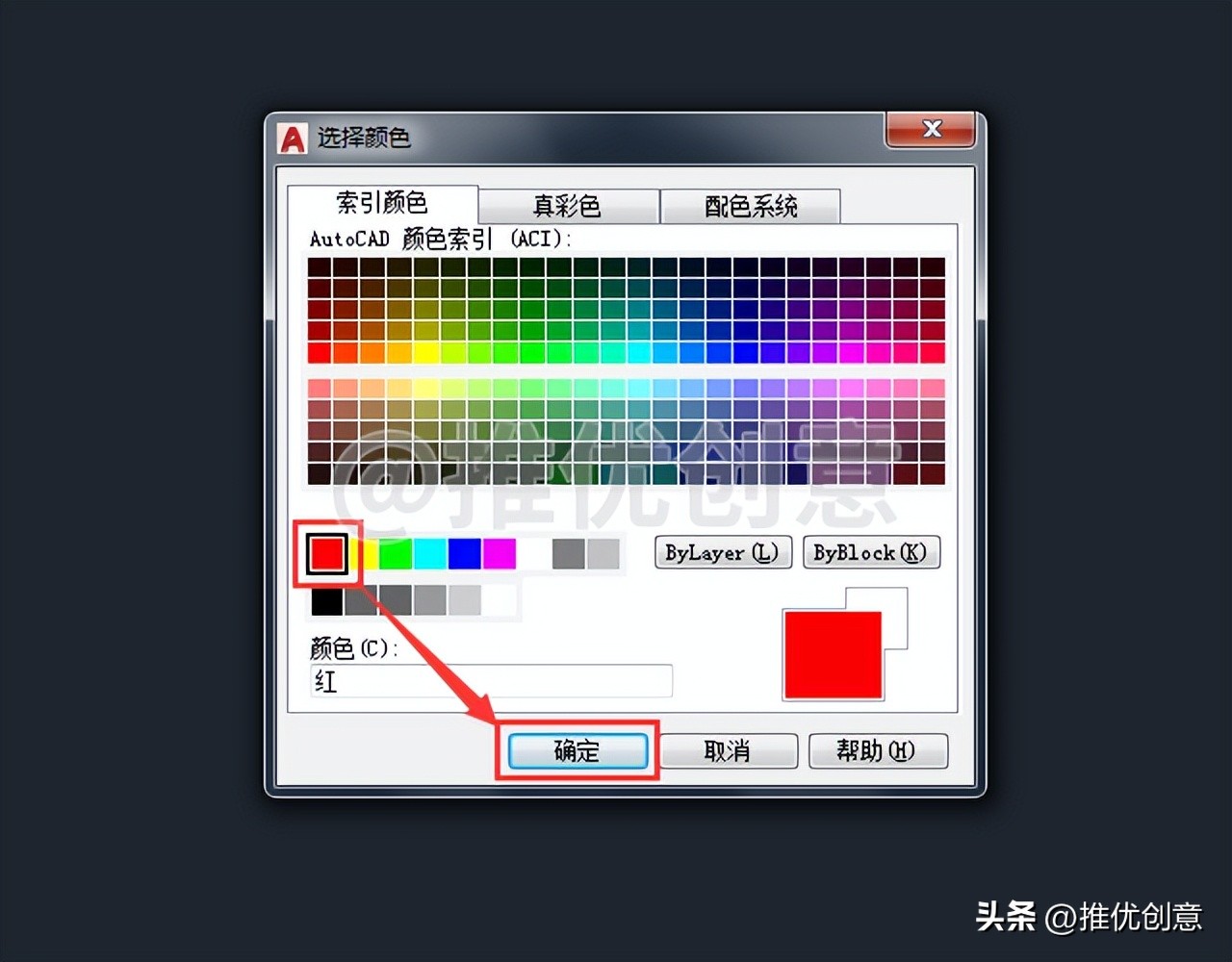

2.17、在自动弹出“ 选择颜色 ”对话框上 点选 “ 红色 ”，然后点击“ 确定 ”。

2.18、这样就将 正方体的左面 改成了 红色 。

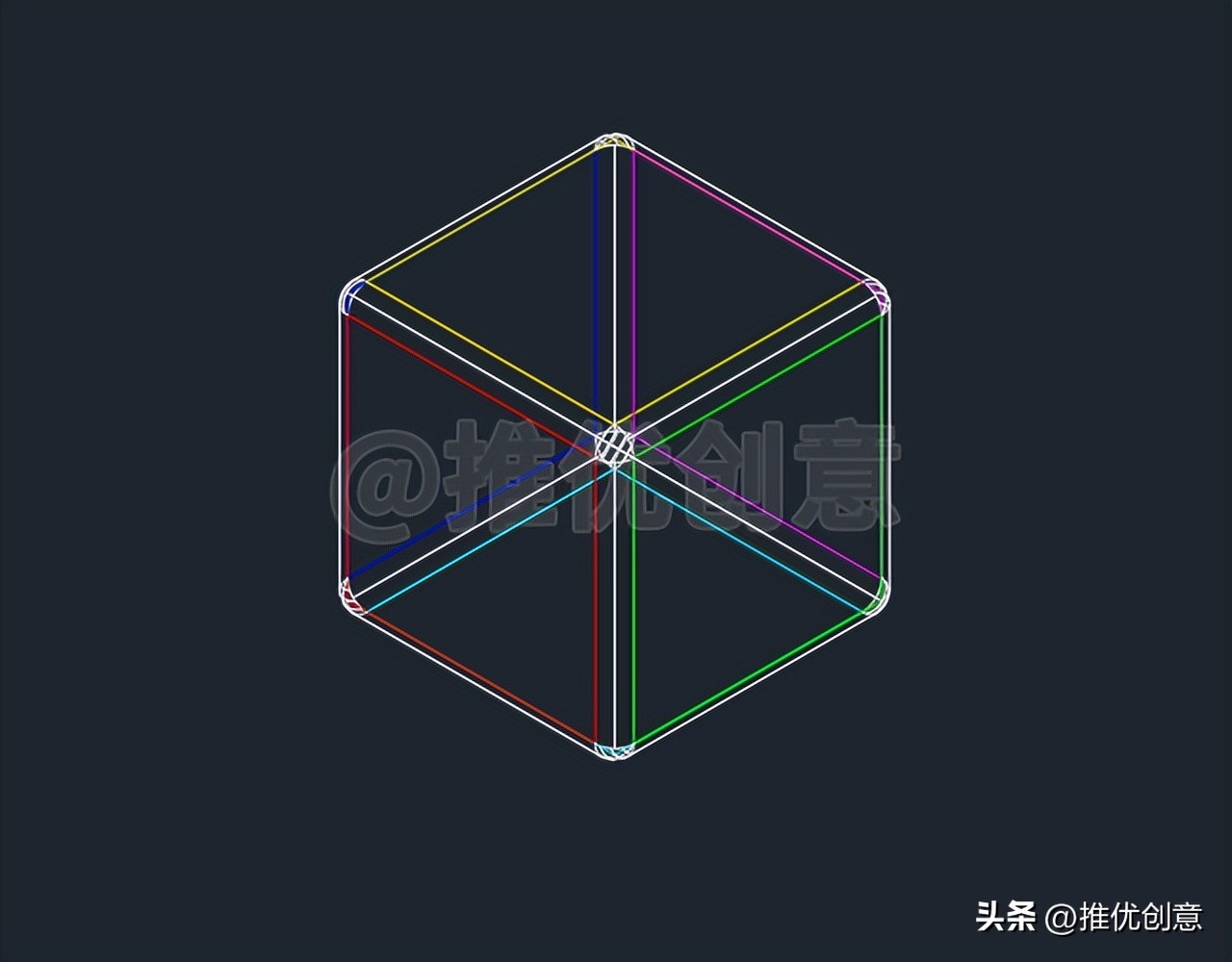

2.19、同样的方法，进行以下“ 着色面 ”操作。

将 正方体的前面 改成 绿色 。

将 正方体的右面 改成 洋红色 。

将 正方体的后面 改成 蓝色 。

将 正方体的上面 改成 黄色 。

将 正方体的底面 改成 青色 。

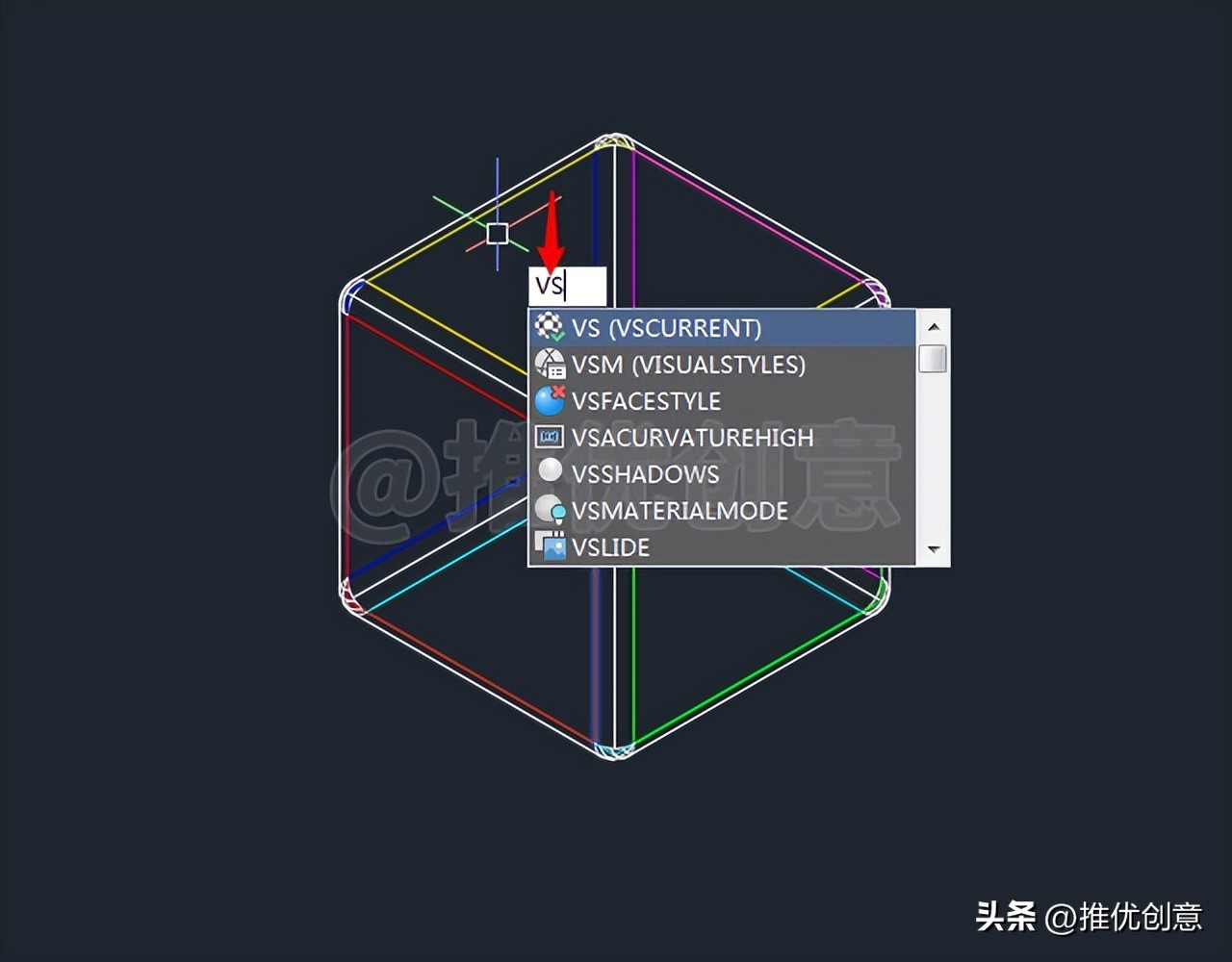

2.20、命令行输入“VS”后回车，启用“视觉样式”选项。

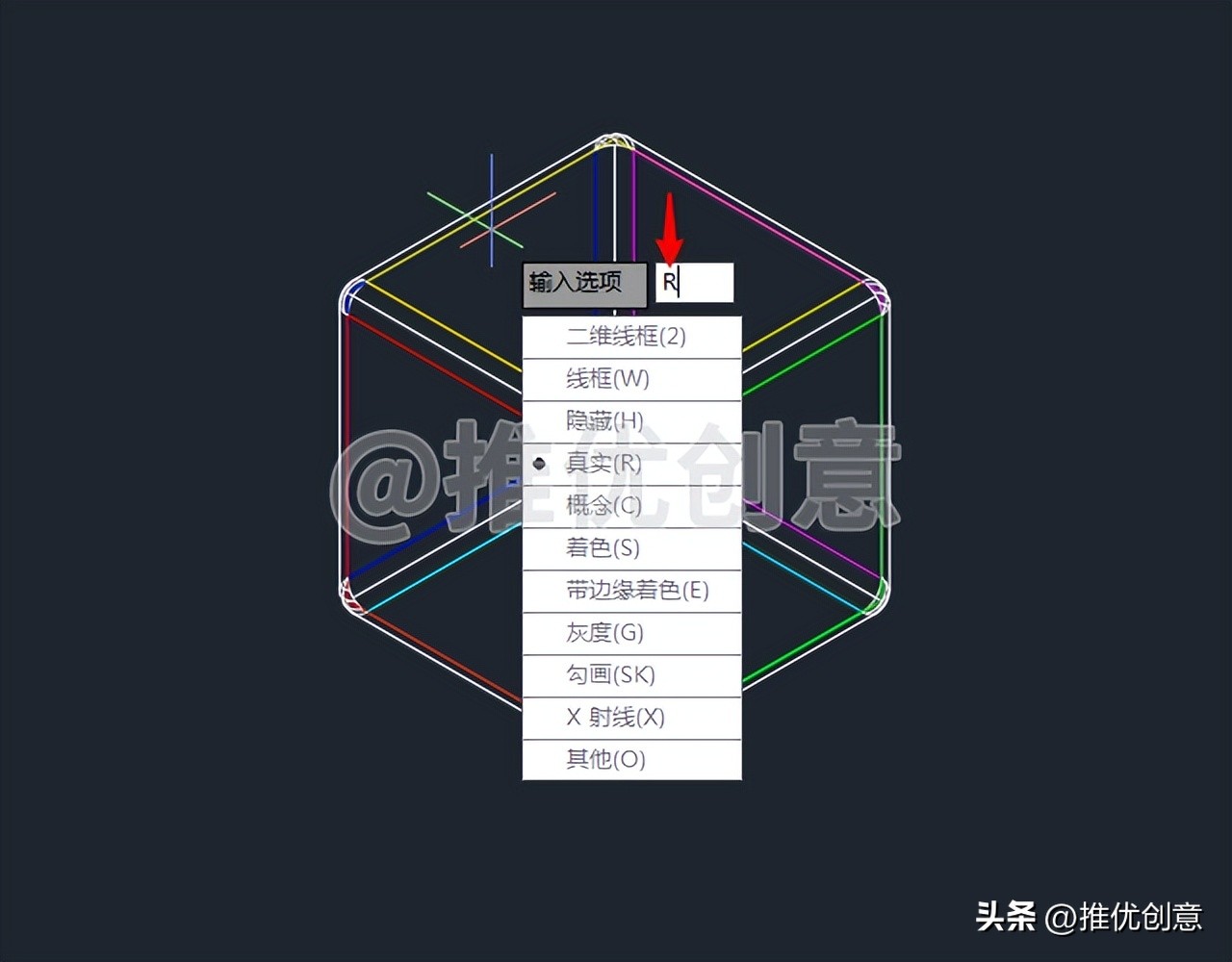

2.21、接着输入“R”后回车，选择“真实”视觉样式。

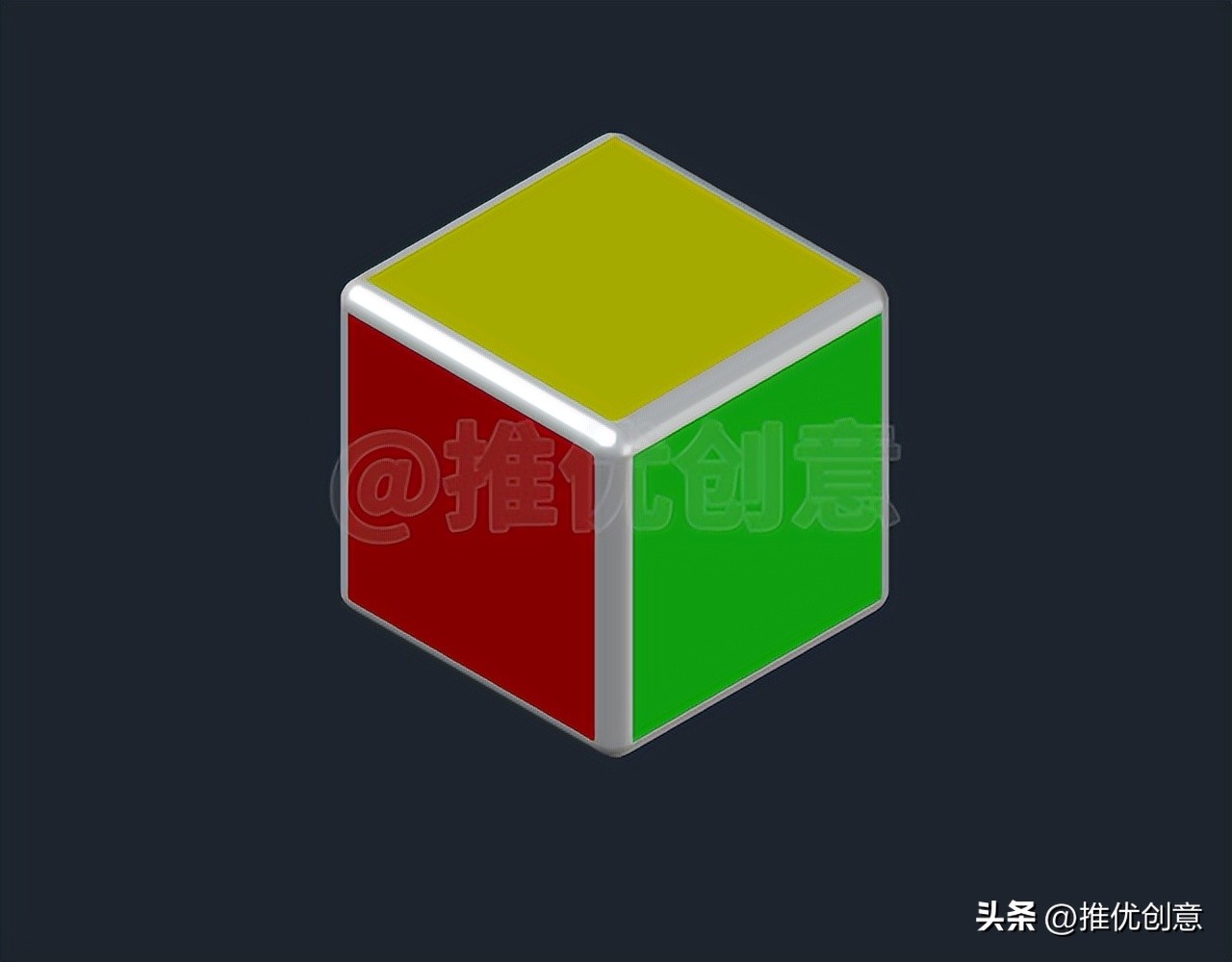

2.22、“真实”视觉样式下的圆角正方体如下图。

如果圆角正方体的面的颜色改得不对，这里能很清楚地看出来。

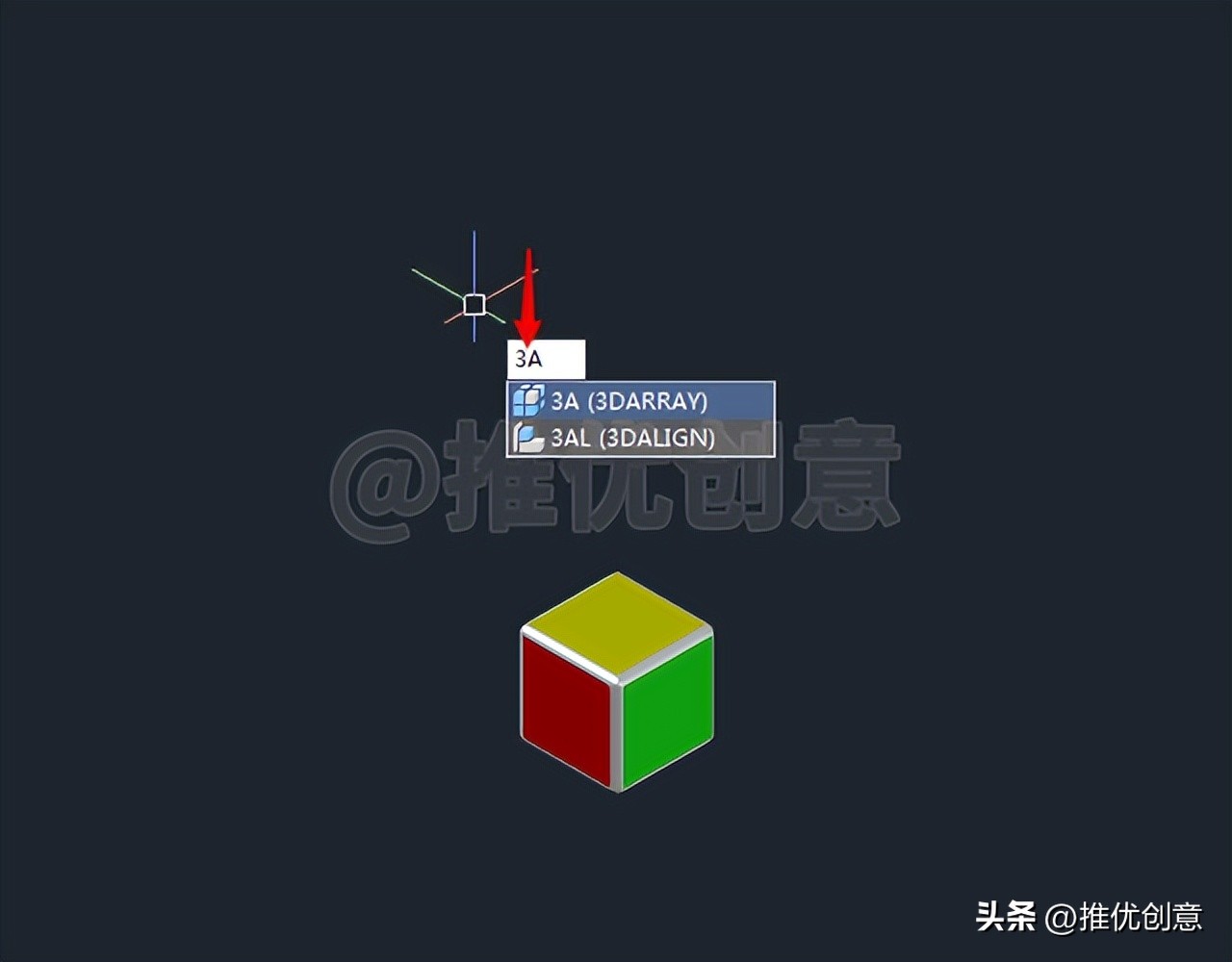

2.23、命令行输入“ 3A ”后回车，启用“ 三维阵列 ”命令。

2.24、点选 圆角正方体 作为 要进行三维阵列的对象 后 回车 。

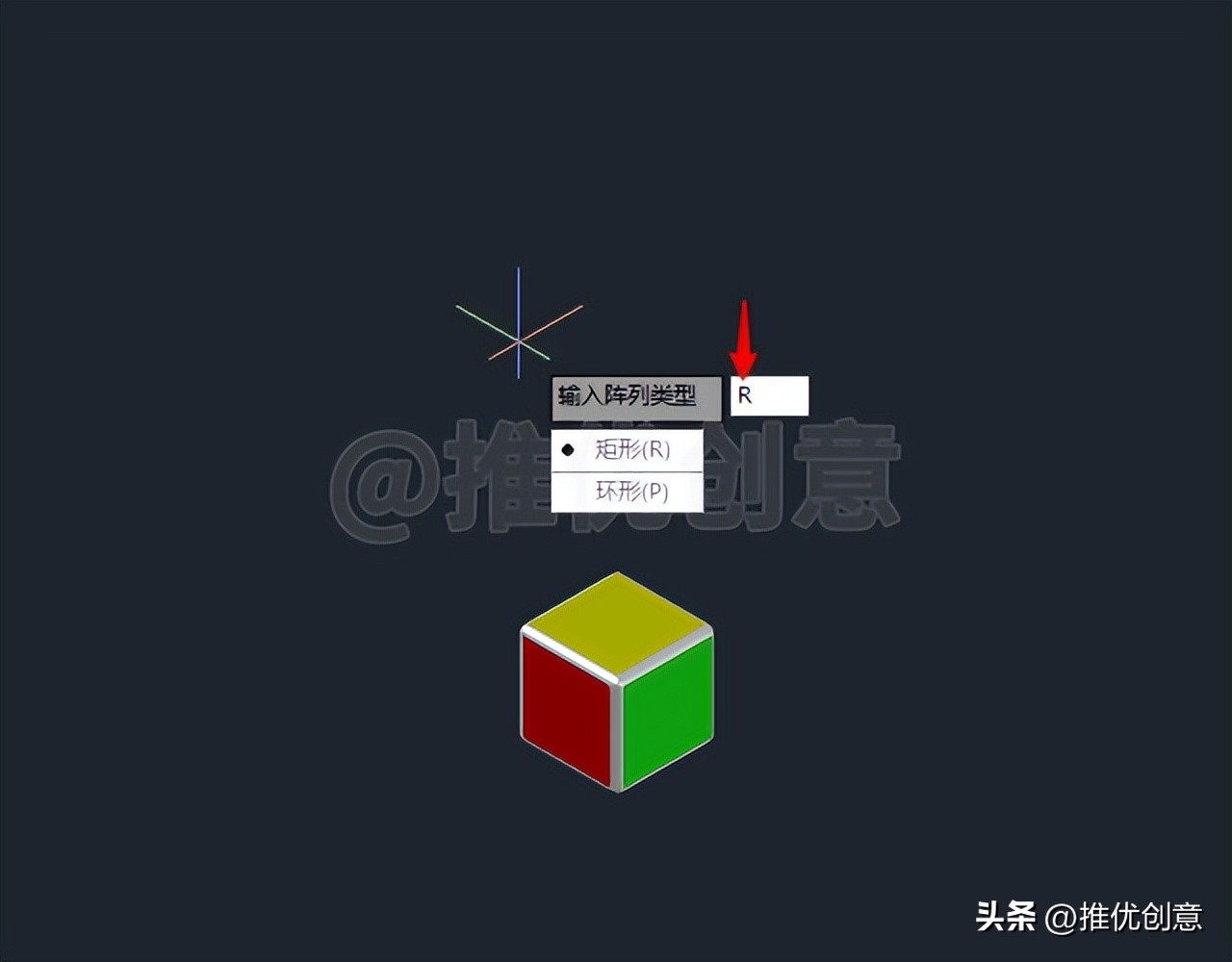

2.25、接着输入“ R ”后回车，选择 矩形阵列 。

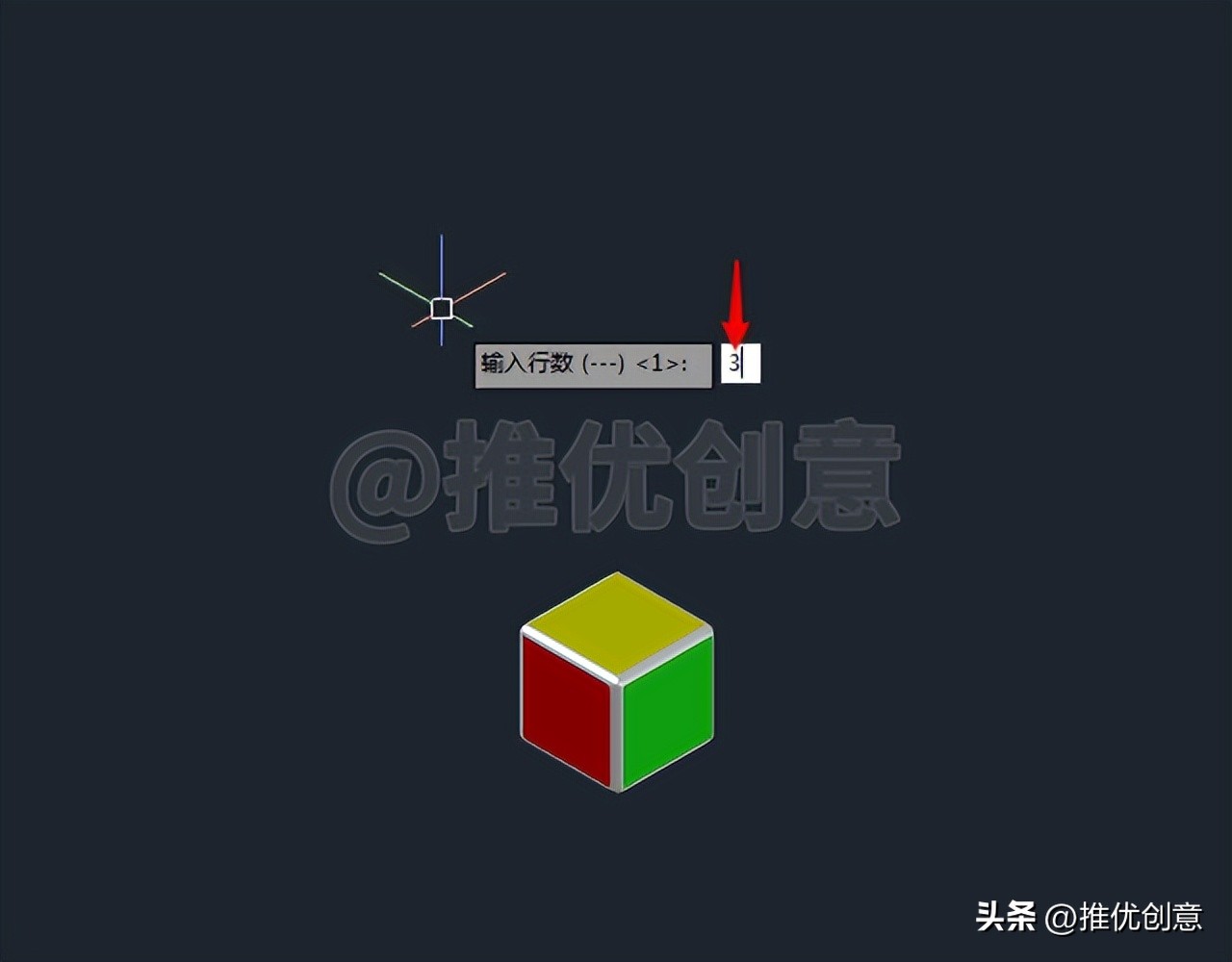

2.26、输入 行数 “ 3 ”后 回车 。

2.27、输入 列数 “ 3 ”后 回车 。

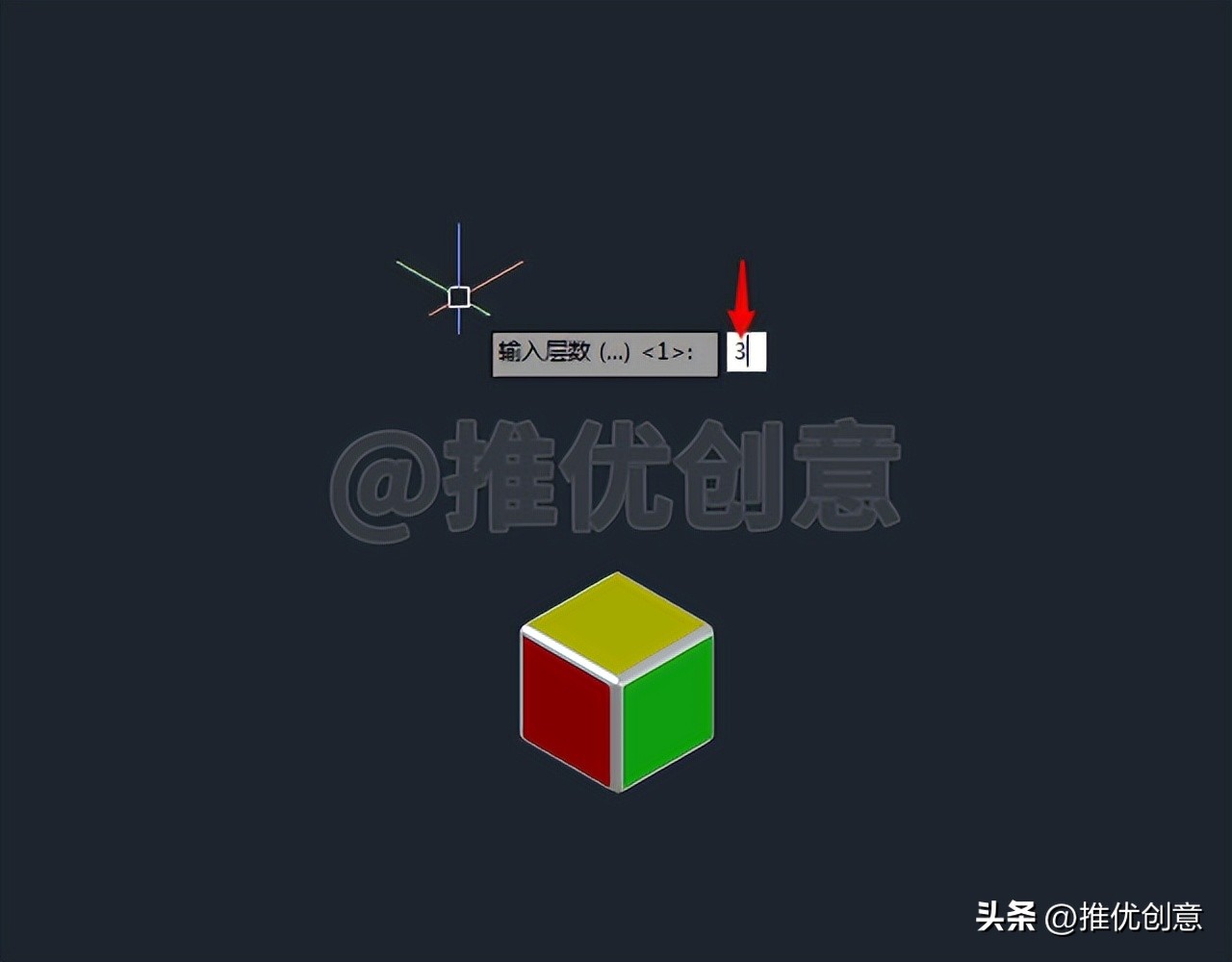

2.28、输入 层数 “ 3 ”后 回车 。

2.29、输入 行间距 “ 15 ”后 回车 。

2.30、输入 列间距 “ 15 ”后 回车 。

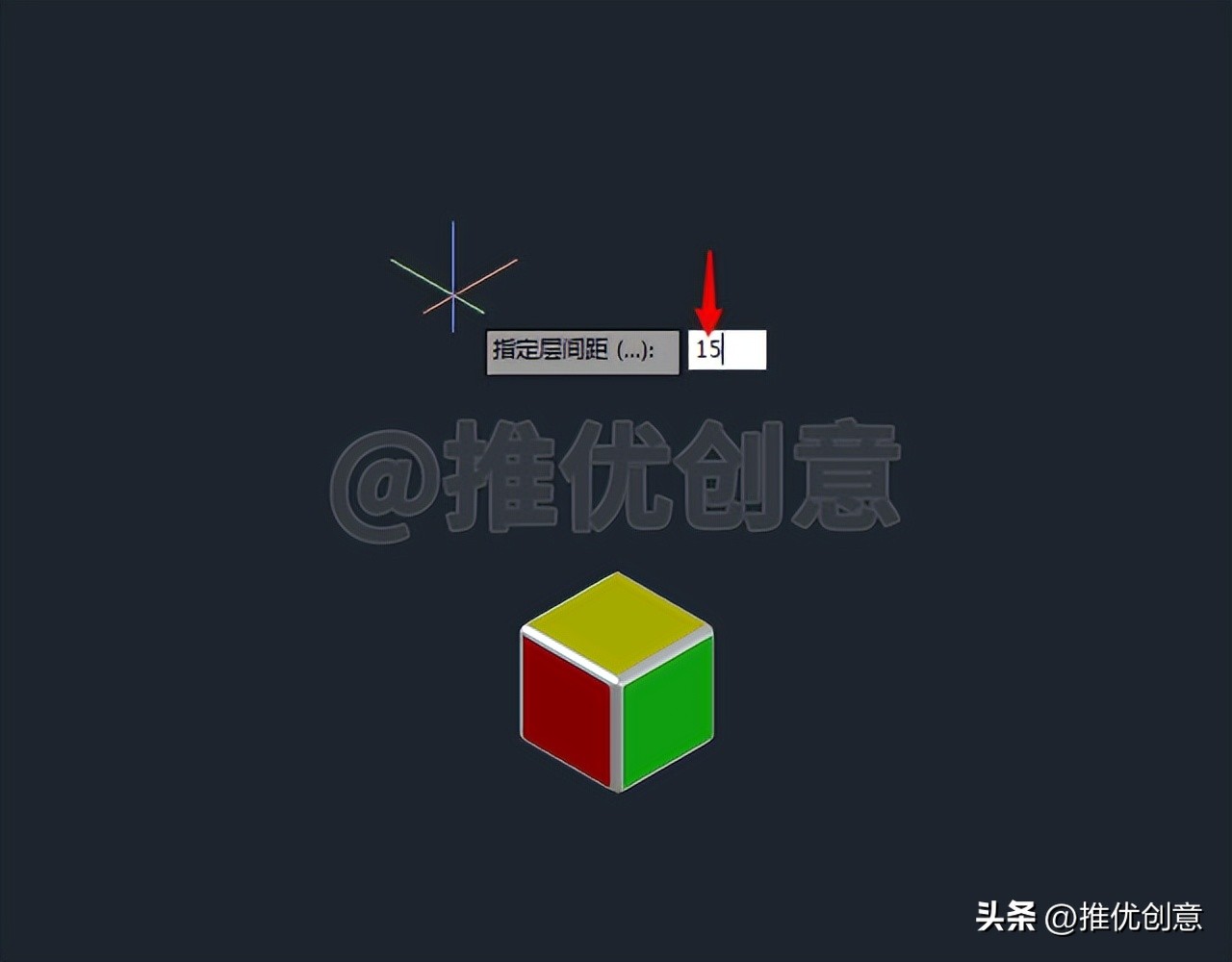

2.31、输入 层间距 “ 15 ”后 回车 。

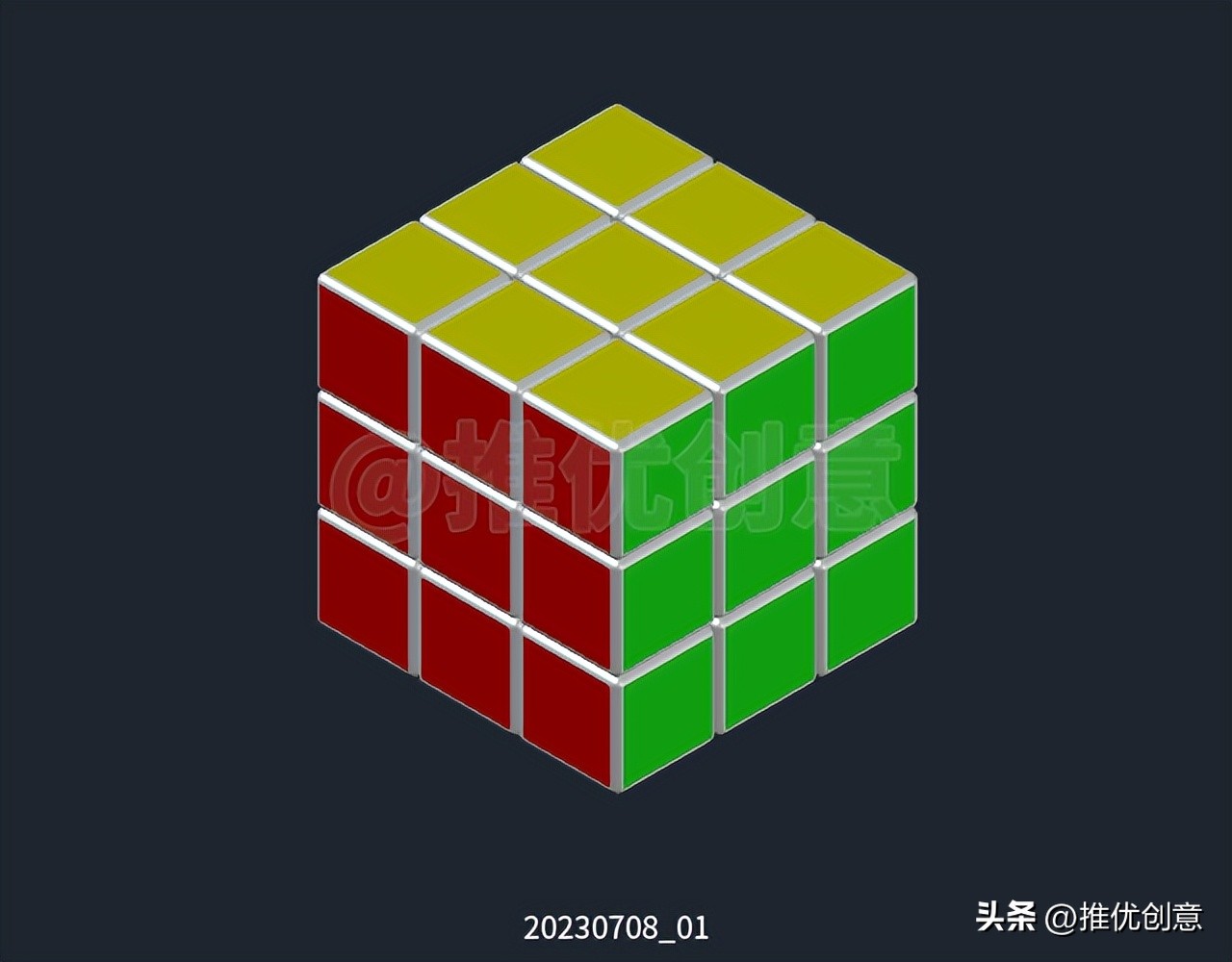

2.32、 三维矩形阵列 完成后如下图。

至此， 三维魔方 绘制完毕。
