双路径高精度功率分析仪LMG611
单通道功率测试仪LMG系列
树立功率分析的标杆
四十多年来，我们一直专注于高精度功率测量技术——因此我们知道，它不仅仅是简单的测量电压和电流。任何试图使用通用系统进行功率测量的人都会迅速面临它的局限性。共模抑制情况怎么样？测量结果在功率因数为0.01时是否仍然可靠？接地电容是否足够低，以避免来自泄漏电流的干扰？制造商在什么频率范围内保证规定的测量精度？很快就清楚了，只有特别针对功率测量设计的仪器才能满足这些要求。我们的LMG611以其极端的可靠性、顶级的精度和顶级的带宽而在市场上脱颖而出——这都是获得完美结果的理想先决条件。
单通道功率测试仪LMG系列

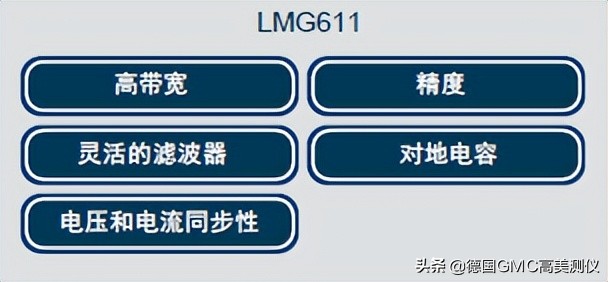

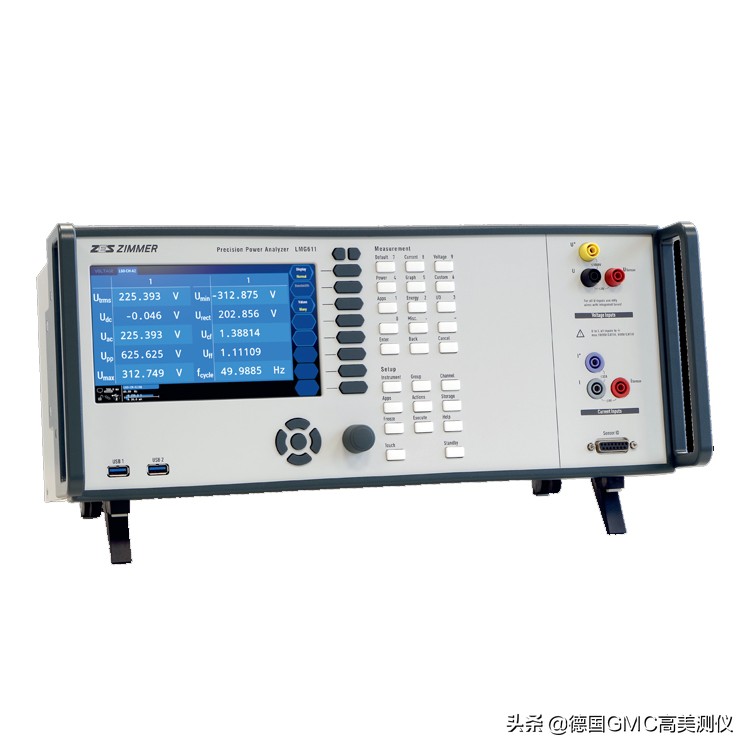

LMG611——功能强大、方便、灵活
产品特点
01、谐波：
• 依照IEC/EN 61000-4-7标准进行谐波和间谐波测量。仪器显示到1000次。通过指令调用到2000次
02、脚本编辑器脚本编辑器：
• 用于特殊应用的灵活的脚本编辑工具
• 方便的计算功率分析仪的所有衍生变量
03、自定义菜单：
• 创建面向客户的特定应用的菜单
04、同时性：
• 电压、电流、功率以及谐波的同时测量
• 列表或者图形化显示
05、灵活的滤波器：
• 信号滤波器的频率、类型、特性都可以自由设置
06、即插即测量：
• 电流传感器连接后自动识别及供电
• 连接方便，无配置错误风险
06、同步源：
• 同步到不同频率的信号源
07、闪变：
• 依照IEC/EN61000-4-15测量闪变
08、采样值：
• 通过接口直接获取高分辨率的采样值和谐波值
09、事件触发：
• 基于事件的采样值记录
10、智慧视觉：
• 智能附件功能，方便评估测量值
11、触摸屏：
• 7寸，1024*600
• 扁平化的操作层次结构，快速访问所有重要菜单项
12、遥控：
• 所有设备功能的实时显示，远程操作和数据可视化
• 全新的GUI界面，操作流畅无需思索
13、CAN总线：
• 通过CAN总线简便提供测量值
14、储存容量：
• 内置了高容量的存储介质，标配16G固态硬盘，可增配250G固态硬盘。可外接USB3.0储存介质。即便是设置最快的周期也能进行长时间的内部数据存储
15、通讯：
• 通过千兆以太网, RS232和DVI/VGA提供杰出的通讯能力
双路径高精度功率分析仪LMG611 产品应用
01、开关电源
多年前，电力电子技术的进步已经导致相对巨大和沉重的变压器电源被更小、更轻、更高效的开关电源所取代。如今，几乎所有的电网供电设备都可以找到开关电源。在避免前代产品的诸多缺点的同时，它们也带来了新的挑战：首先，由谐波引起的传导排放不再是无关紧要的，必须受到标准的限制（EN/IEC 61000-3-2，EN/IEC 61000-3-12）。其次，高达几百kHz的开关频率会导致电网端和客户端的电磁兼容问题。功率测量技术的作用是支持制造商去优化其产品。
挑战：
• 谐波的无间隙、标准符合性测量
• 高带宽用于在脉冲频率大于300kHz条件下的分析
• 用于测量陡峭开关边缘的快速和无间隙采样。
• 即使功率因数小于0.01时也可靠地测量。
02、固体和层压磁芯
在不断变化的磁场影响下，电机的铁磁部件因连续再磁化和涡流而产生损耗，最终转化为热量或振动。
总损耗与频率有关，应尽可能减少，因为它们（例如）对电动汽车中电池的续航里程有显著影响。磁芯功率损耗可以直接从原边绕组的励磁电流和副边绕组的感应电压计算而得。磁芯材料的磁通密度从副边的感应电压的整流值导出，磁场强度和原边绕组流经的电流与成正比。
虽然固体磁芯中的高频电流可以直接测量，但层压磁芯中产生的大电流通常需要高精度电流互感器。
挑战：
• 精确测量有功功率，即使在最小的功率因数（λ<0.01以及非常小的电压时。
• 计算多个衍生值，如磁场强度的峰值(Hpk)，磁通密度(Bpk)和磁导率(μa)
• 方便集成的用于大电流的电流互感器
03、电池
由于电池效率的重要性在电动汽车和可再生能源系统中起着主导作用，在其开发过程中，仔细设计和准确监控电池的电气特性至关重要。除了在整个连续充电/放电周期内连续监控和记录电气特性外，LMG611还允许通过直观的用户自定义控制面板和自定义菜单以及使用脚本编辑器和GPIO接口直接控制整个测试台，轻松集成测试台。
挑战：
• 高精度直流测量
• 充放电周期的监控和记录
• 使用自定义公式计算高级参数
• 测试台架全自动化
04、谐波和闪烁的CE合规性测试
电气设备、系统和装置必须符合欧盟关于允许的电磁发射水平和电磁抗扰度的指令和法令，如果它们在欧盟上市。两个不同类型的电网发射要测试：谐波和闪烁。任何具有非线性负载特性的电气设备都会产生电流谐波，由于电网的阻抗，这会导致电压下降和引起畸变。此外，某些设备（例如加热炉）通过突然开和关来控制其功耗，由于电网的阻抗会使电压电平不稳定。这就会产生电压波动，从而触发电照明亮度的变化（“闪烁”）。与交流电源和参考阻抗相结合使用，LMG611成为谐波和闪烁的合规性评估的首选工具。LMG测试套件为此提供了用户友好的软件解决方案，将执行电磁兼容合规性测试变得如儿童游戏般容易。
挑战：
• 电源电压稳定性和不畸变的验证
• 测量明显不同水平的信号
• 海量数据的清晰组织管理
05、电表
电动车直流充电桩的激增-为了计费目的，需要准确测量直流能量-正在推动对直流电表的需求。为了确保对使用的直流电表进行适当的验证、校准和认证（例如E-VDE-AR-E 2418-3-100)，LMG611捕获和同步其测量周期到直流电表的脉冲输出，以提供有意义的一致性测试，使用内置的脚本编辑器可定制化满足要求。
挑战：
• 高精度直流能量测量
• 同步到电表的脉冲输出
• 测试设置和序列的定制化
• 有意义结果的提供和记录
06、照明技术
为了降低能耗，世界各地的灯泡正在被越来越高效的光源所取代。虽然在消费端，只需将新产品插入到现有配件，但电气水平差异相当大，与传统灯泡相比，LED灯和紧凑型荧光灯（节能灯）由特殊的电子镇流器控制。其中某些镇流器工作的开关频率高达200kHz，产生的信号失真频率高到1MHz。制造商首先需要防止损坏电路反馈；其次，确保其产品的最佳使用寿命。为了实现上述目标，通常执行受控的热启动，必须通过进行适当的测量来验证其正确执行。
挑战：
• 高测量带宽和高测量精度
• 甚至是功率因数低于0.01时镇流器的待机功耗的验证
• 最小的对地电容避免测量过程中泄漏电流带来影响。
