A053. BACNETIP

□ 选择【扩展应用】下的【变量文件】;

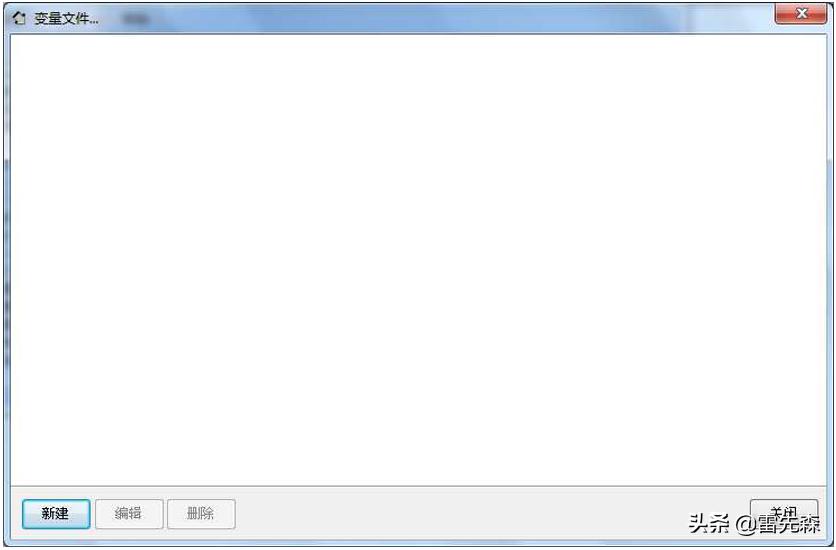

□ 执行【制作变量文件】,显示下面界面:

□ 执行【新建】按钮.新建变量文件:

□ 输入文件名称(如变量文件1),执行确定按钮;

□ 出现下面界面:

□ 在【服务器名称】右边列表框处选择输入"VAR.FameView.BACNETIP",并执行【变量浏览】按钮,显示变量模板:

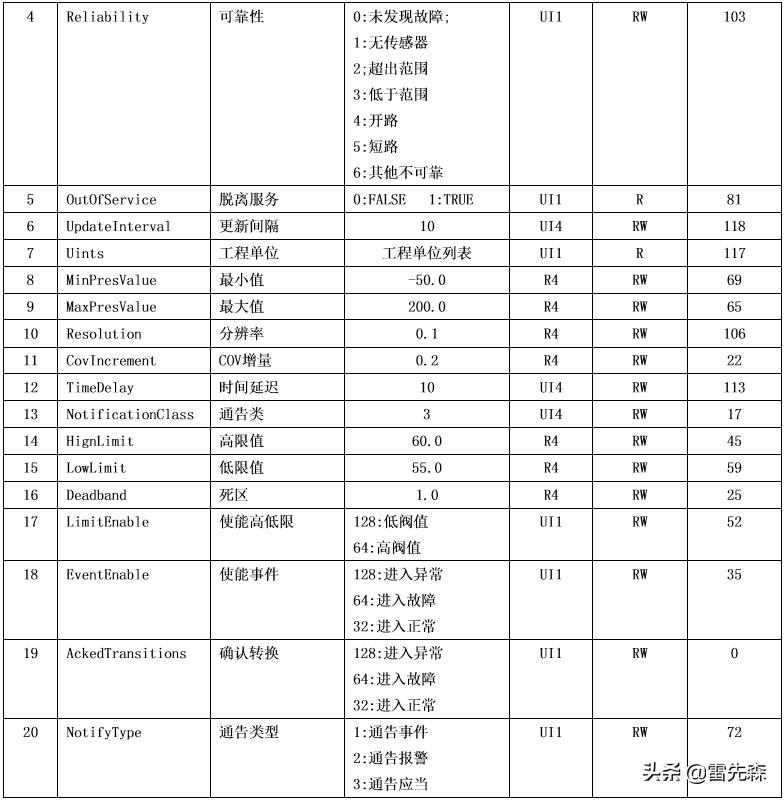

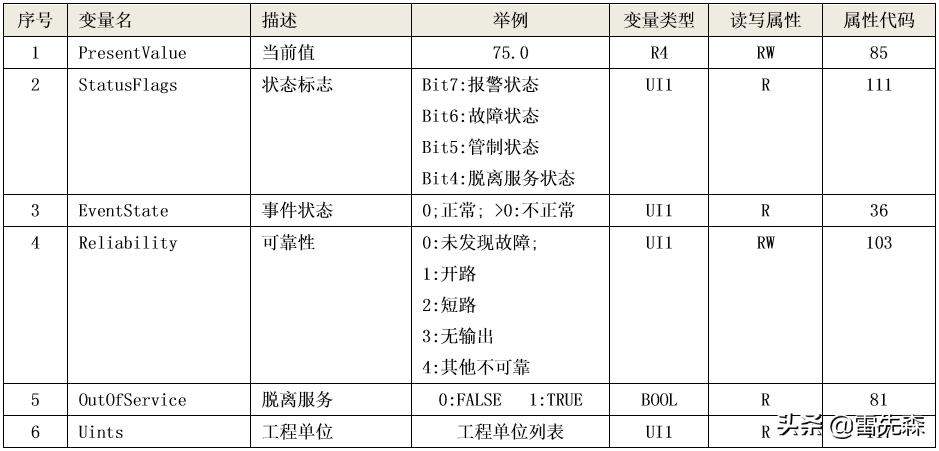

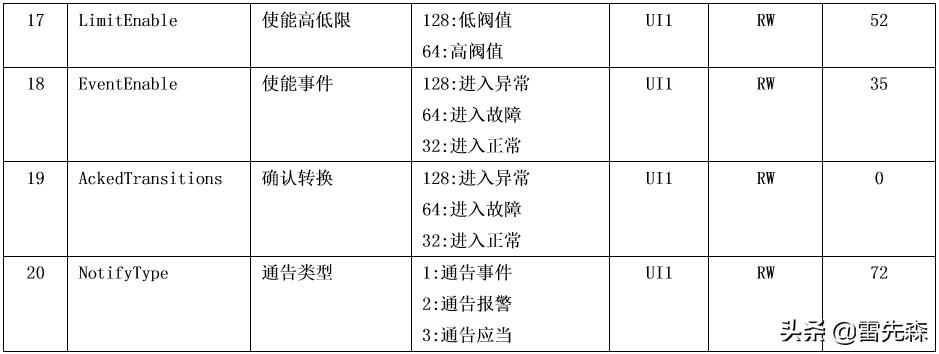

□ 模拟输入对象(AI)各变量名称含义如下:

□ 模拟输出对象(AO)各变量名称含义如下:

□ 模拟值对象(AV)各变量名称含义如下:

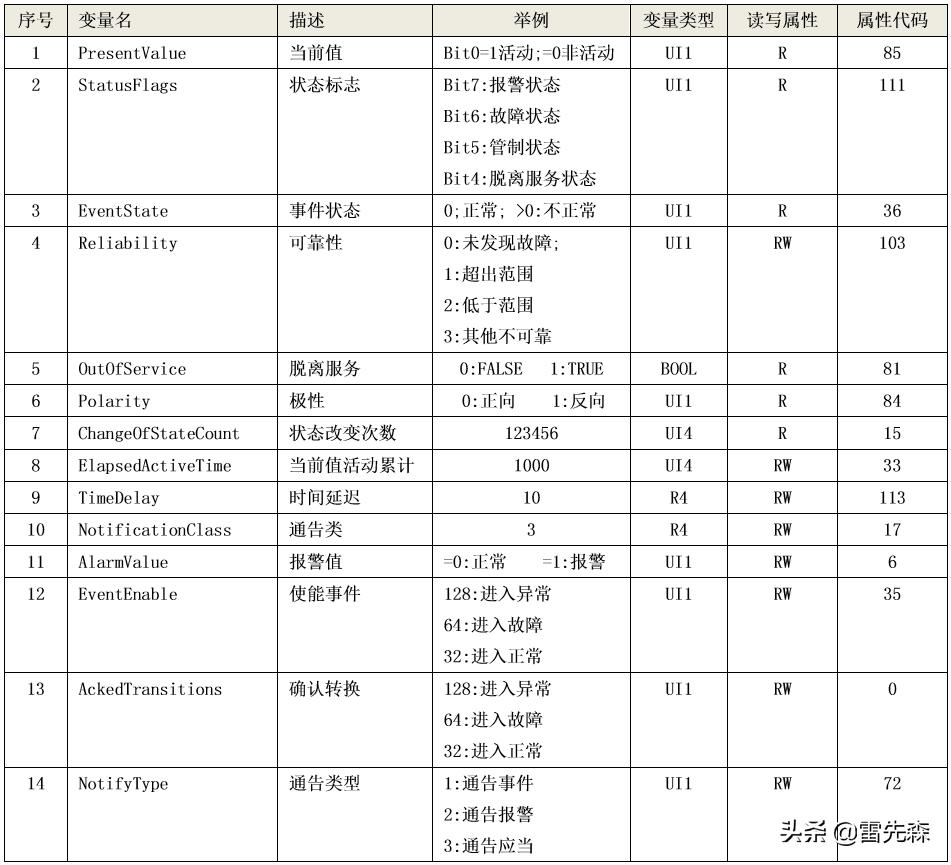

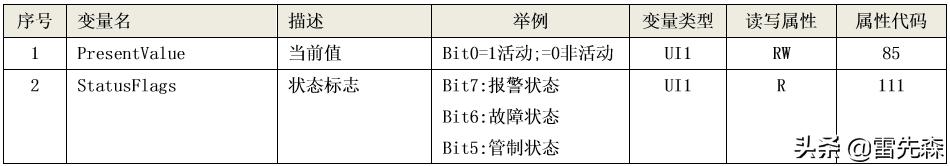

□ 二进制输入对象(BI)各变量名称含义如下:

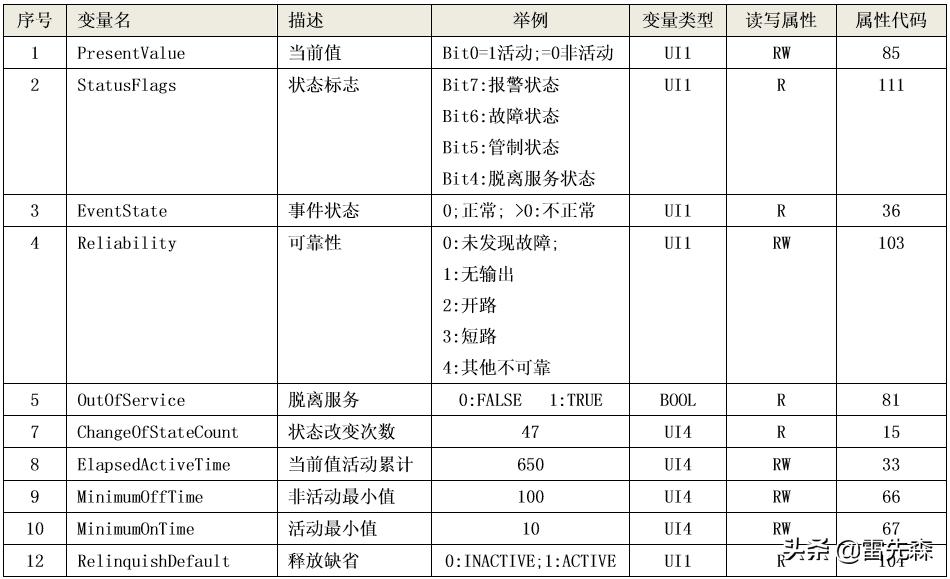

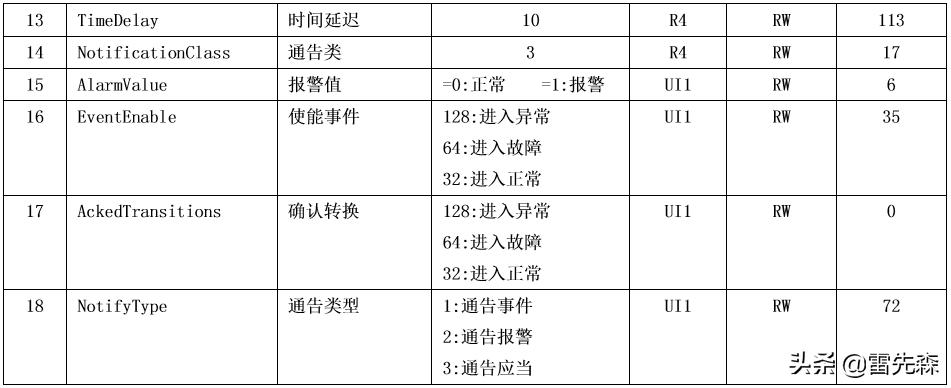

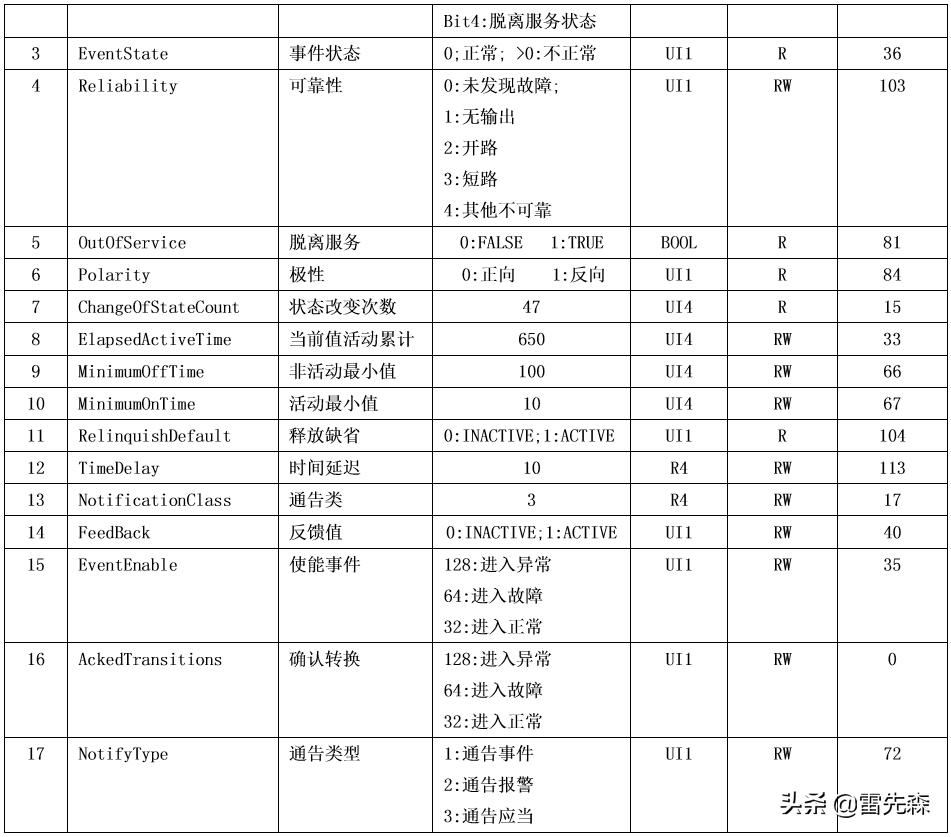

□ 二进制输出对象(BO)各变量名称含义如下:

□ 二进制输出值(BV)各变量名称含义如下:

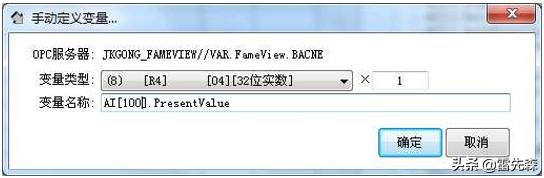

□ 双击挑选需要通讯的变量到左边表格中,再双击表格内容,显示下面对话框,可修改变量地址:

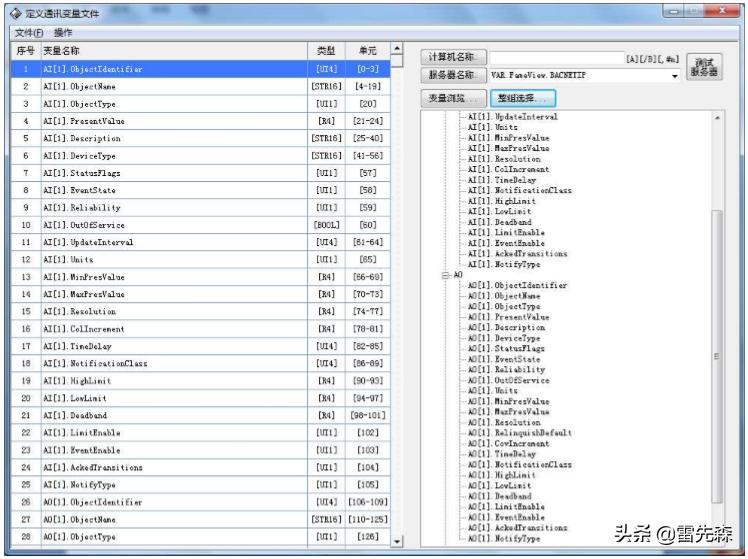

□ 编辑完成的文件界面如下:

□ 保存并关闭;

□ 安装驱动程序:

□ 定义设备号,正确输入设备IP地址,端口号(缺省47808),变量文件:
