【前言】

LR1865SZ是继上次的力神LR1865SV的新出后续电池（2017年），据说是更修改了性能与寿命，性能好不好？我们来看看吧！

【正文】

因LR1865SZ停产了 目前找不到官方PDF文档信息 仅有民间个人测试，以上观点仅为个人参考。测试误差本人一概不负责。

首先是电池外皮 电池外皮 是力神常规的水泥灰表明为动力电池，一个条形码上面 有“LS”表明了力神电池,LR1865表明为18650电池， SZ则为型号 后面的字母与数据是批次 。以及内阻为 mΩ 电压 V（充满状态）

放电测试

• 0.5C放电，室温23度，电池初期温度27度，放电末期温度为32度。放出2424mah容量，容量是未达到标称容量。均压为3.71V。对比LR1865的均压是稍高了 0.03V在大概3.3v进入电压跳水点由此猜出电池是锰酸锂（放电性能）钴酸锂（容量）的电池。

• 1C放电，室温24度，电池初期温度28度，放电末期温度为36度。温升8度，电池处于工作状态，放出2404mah容量，容量是未达到标称容量。均压为为3.64电压平台仍正常，但是跳水点更改为3.3V。

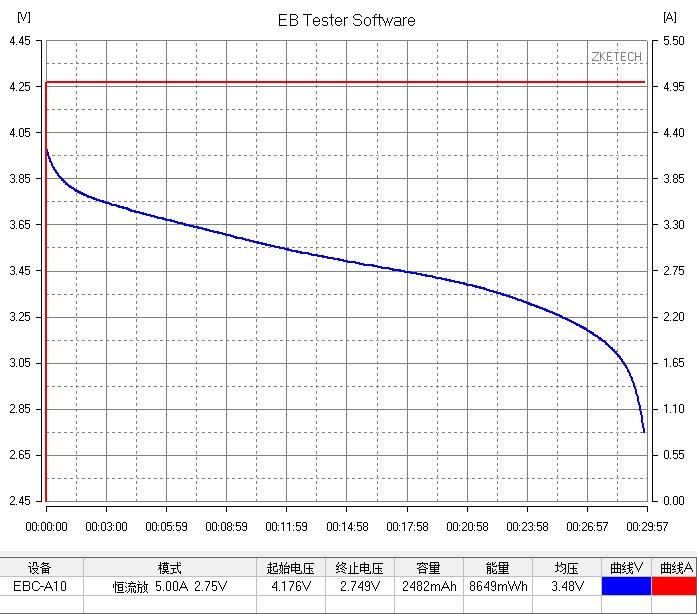

• 2C放电，室温25度，电池初期温度26度，放电末期温度为39度。温升13度，这温度属于人体感知属于温热的温度，放出2482mah容量，容量是达到标称容量。均压为为3.48V电压平台仍正常，但是跳水点更改为3.2V。

• 3C放电，室温21度，电池初期温度24度，放电末期温度为46度。温升22度，这温度属于人体感知属于比较热但是不至于烫手的温度的温度，放出2407mah容量，容量是达到标称容量。均压为为3.48V电压平台偏低了，但是跳水点更改为3.1V。

充电测试

• 1C充电，用时1小时278钟，室温24度，电池初期温度26度，放电末期温度为30度。充入2404mah容量。均压4.05V。在3.22~3.85V期间属于快速充电状态，在52分钟左右进入减电流状态与于1小时28分02秒电流低于0.1A为充满。

总结时间：

关于这款电池，个人对比LR1865SV来说是放电性能的提升.但是内阻加高了放电平台对比SV来说平缓了点.容量那边暂时不达标，多为2400mah平台左右，可能是批次问题或者本人没拿到A品电池导致的,后续这款电池会进行循环测试。人推荐在于带快速充充电的充电宝、电动车\滑板车\扭扭车的小尺寸但是要做高容量的电池组上。

建议电池的放电为：5C（5秒）放电、3C（30秒）放电、2C（15分钟）、1C（1小时）、0.5C（随便放）

建议充电为：0.5C~1C充电、不建议2C以上的充电。
