今天垃圾店收到一台山水UX800功放，以前知道这机器刚出来时要几千银的，现在当垃圾收回才二三百元，机器收回通电机器会启动保护不能正常工作，经检查是里面电容坏更换后一切正常工作，维修过程就省了，只介绍一下机器所使用的元件。
査资料这UX-800功放带有先进的音频放大技术和解码格式，采用美国CRYSTAL公司的高性能芯片CS42518+CS49326；大大降低了传输过程中的辐射和干扰，而且CS42518在信噪比、A/D、D/A精度、最高系统采样频率等指标方面比原解码方案都有非常显著的提高。除了芯片的亮点外，UX-800上设置的R-DRIVER触摸虚拟按钮一改传统的功放依靠各种按钮完成操作的习惯，一环点触，环环相扣、环环相通，图标提示,中文显示，不需任何的学习，轻松触摸即可完成所有的操作。
修好正常工作机器
拆开功放机壳上观图

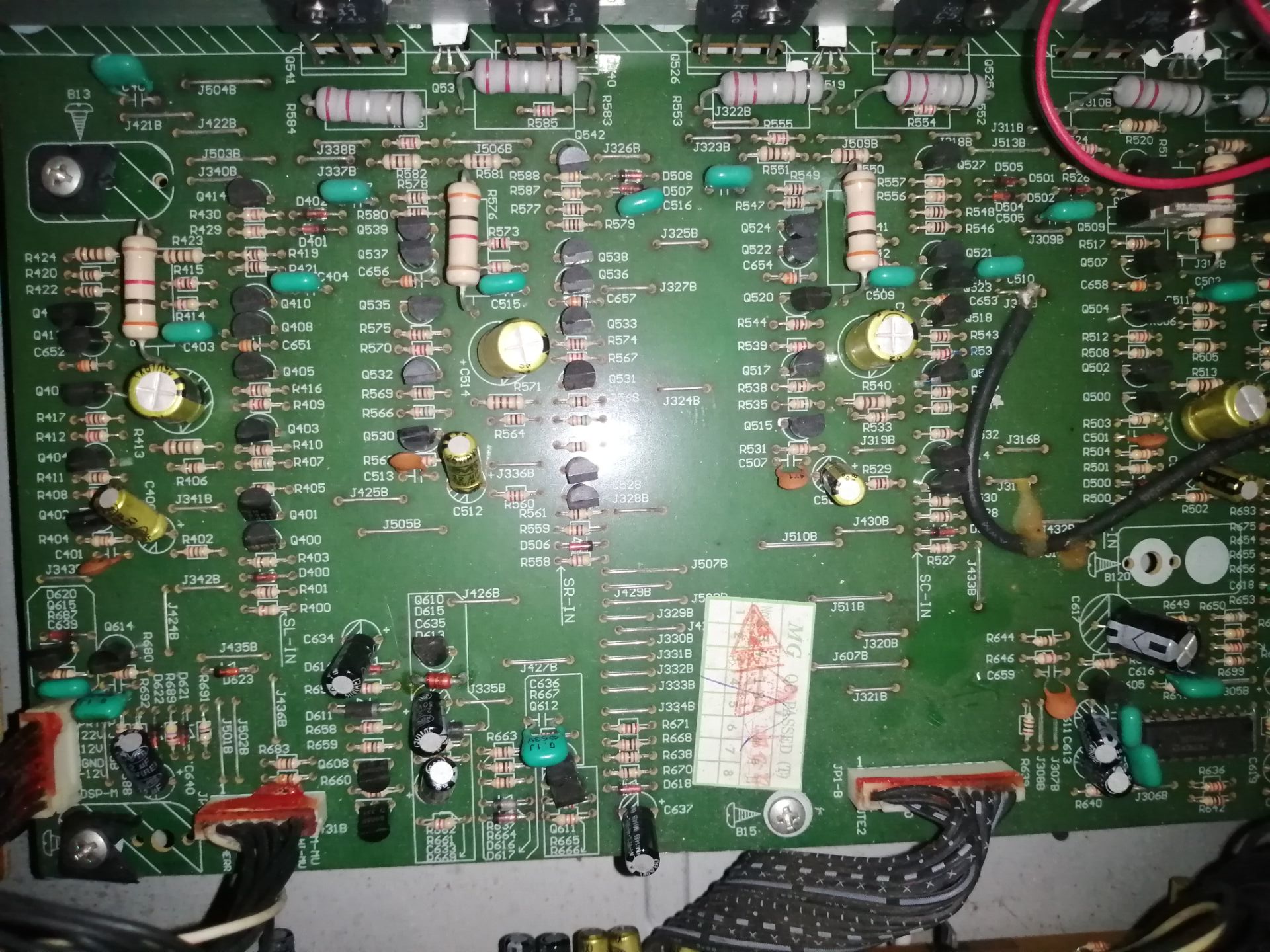

拆掉数字板内部
主滤波电容
输出电感
功放管(东芝C5198+A1941)六功放道设计
环形变压器

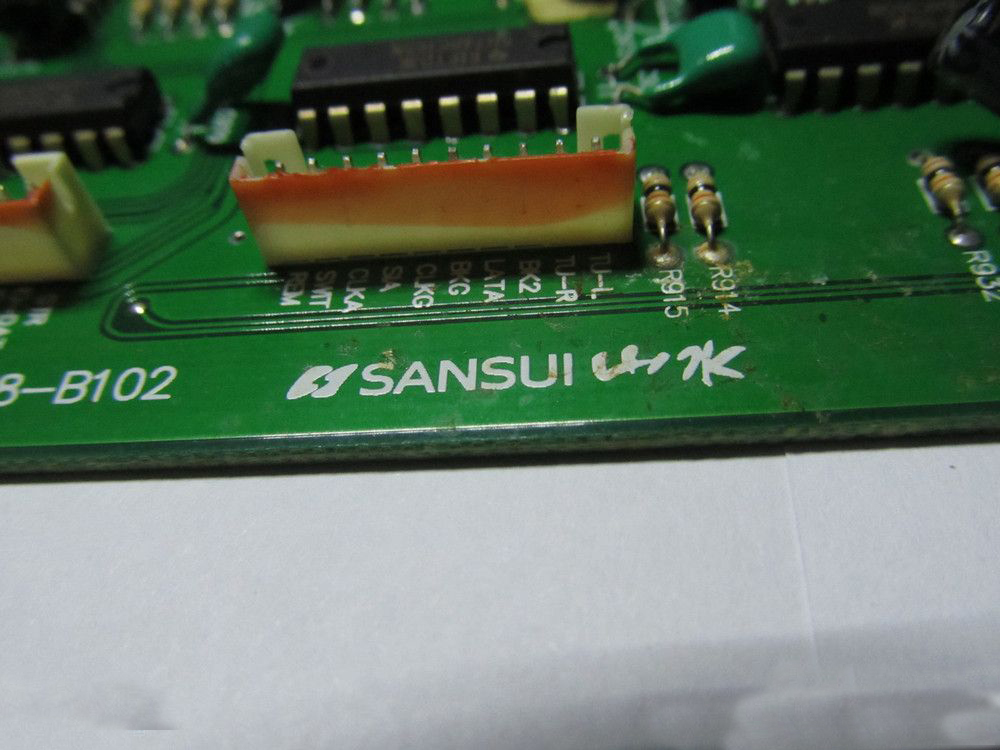

模拟板山水LOGO
散热器上面一行标语，下面还有一行字：Hi -quality originated from Tokyo

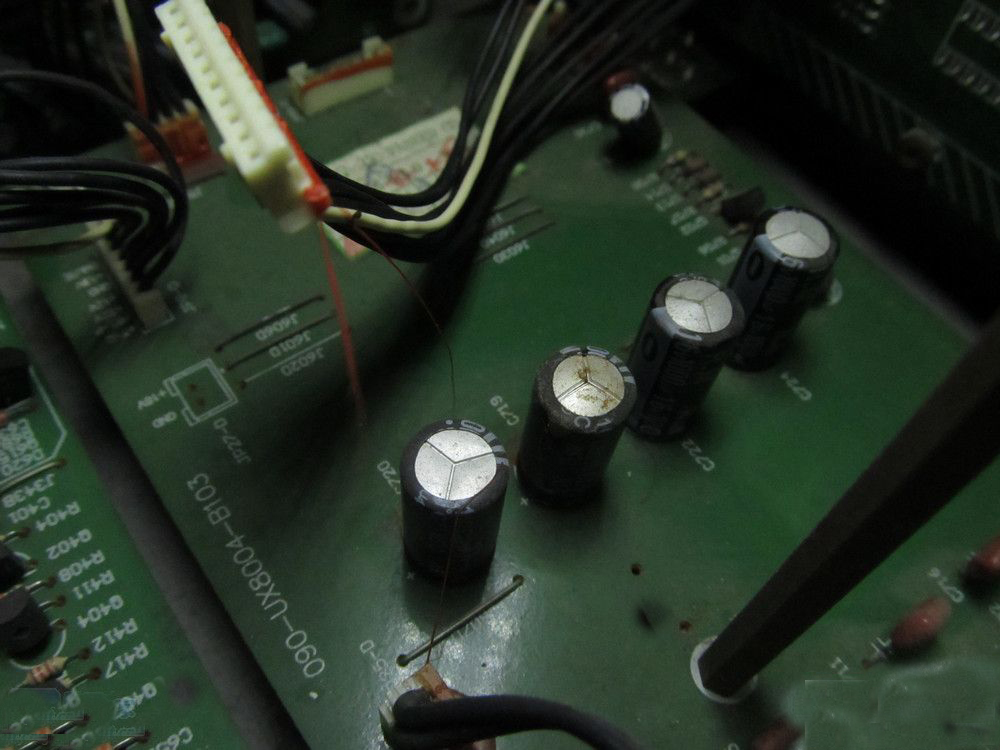

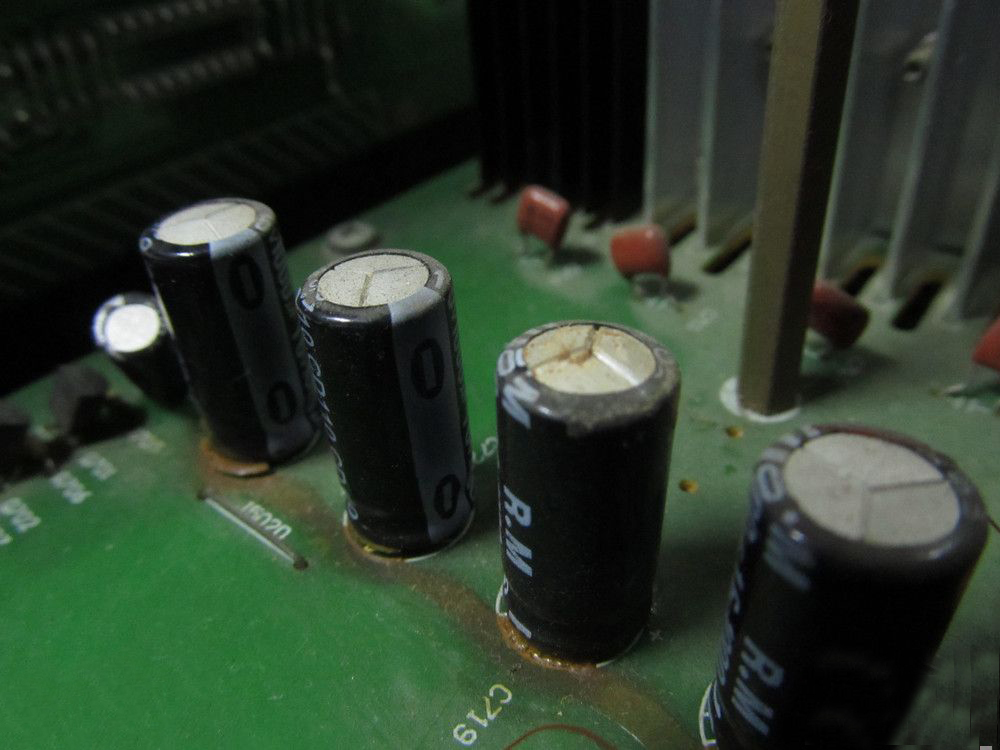

两颗坏掉的电容

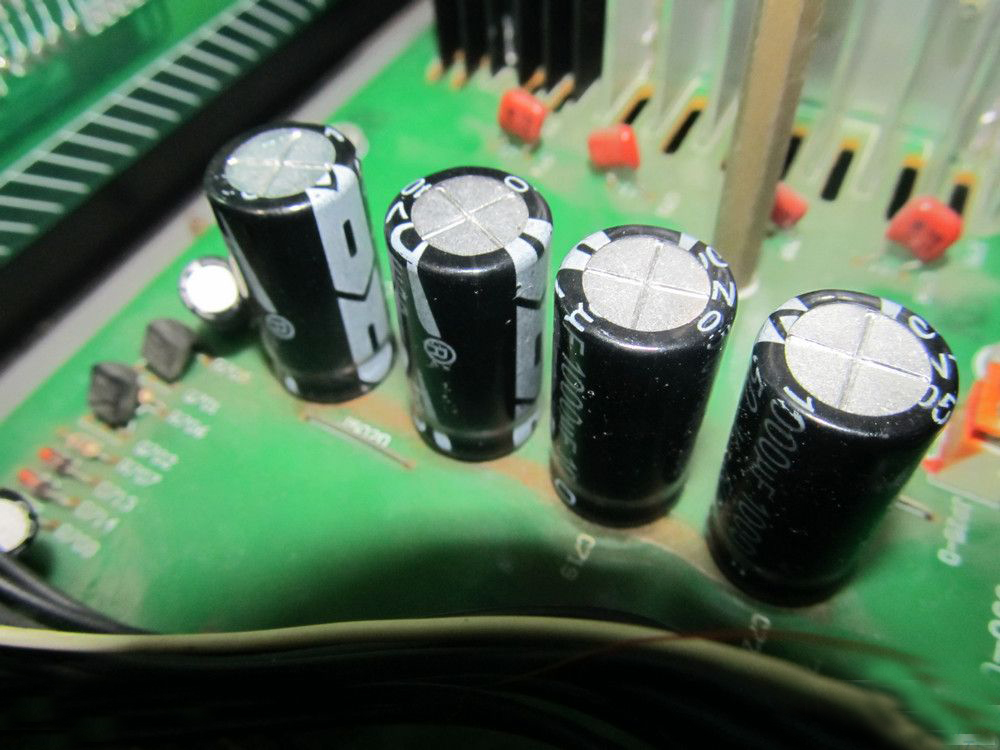

4颗大电容，3颗怀孕，其中一颗还炸了
数字解码板部分
CS42518 , 110 dB, 192 kHz 8-Ch Codec with S/PDIF Receiver (110dB信噪比，192kHz 8通道Codec + S/PDIF接收器)带有8个24位DAC和2个24位ADC，附带数字滤波器以及音量调节
DSP芯片 CS493263 支持Dolby Digital 和 DTS / DTS-ES 解码（其实是信号处理），负责多声道解码以及声音效果处理
闪存芯片 KH的4M flash
泰产的32位ARM主控，OKI ML674000

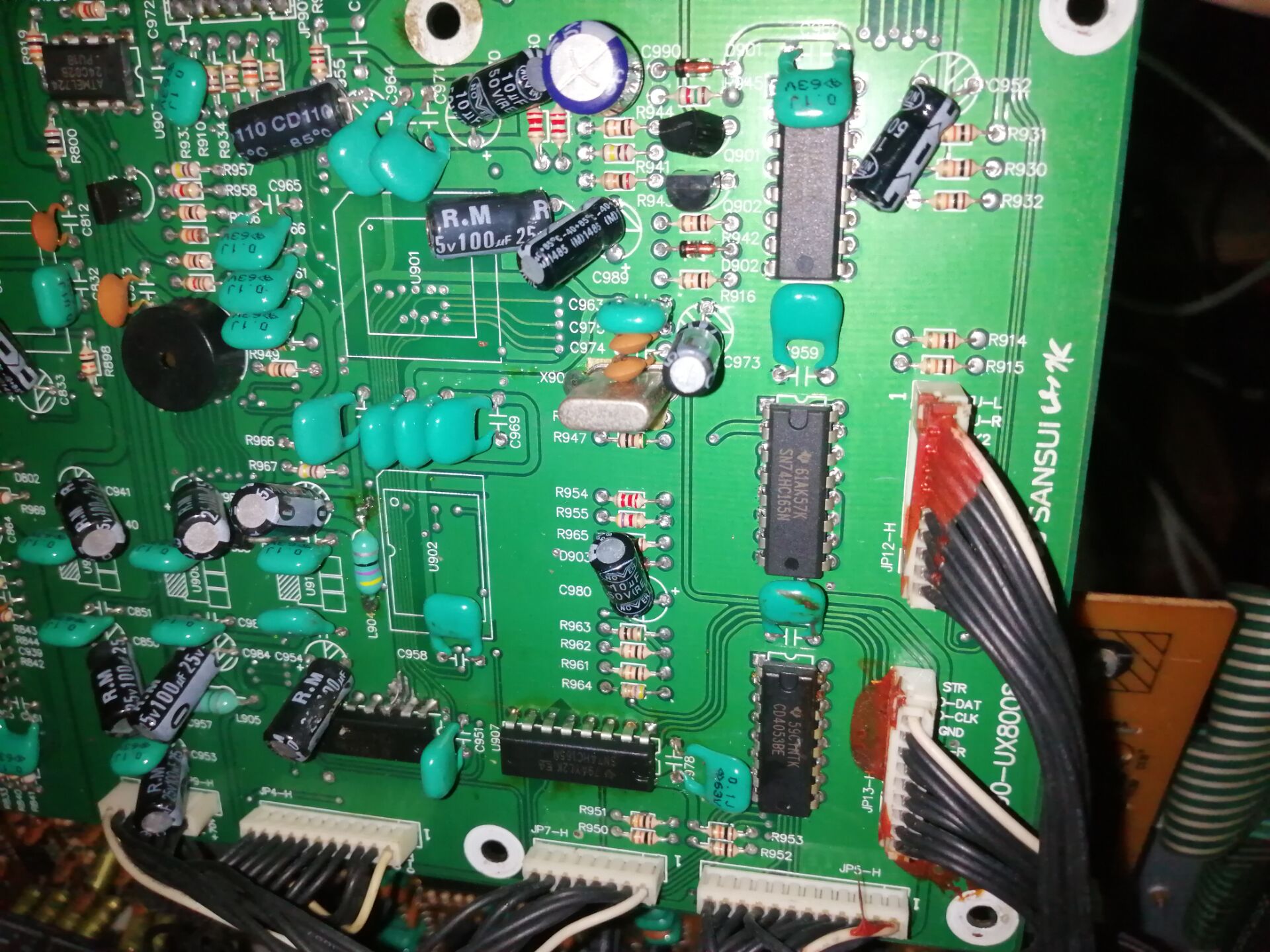

数字版直插元件面，数字板的接口＆LOGO，接口均有红胶固定

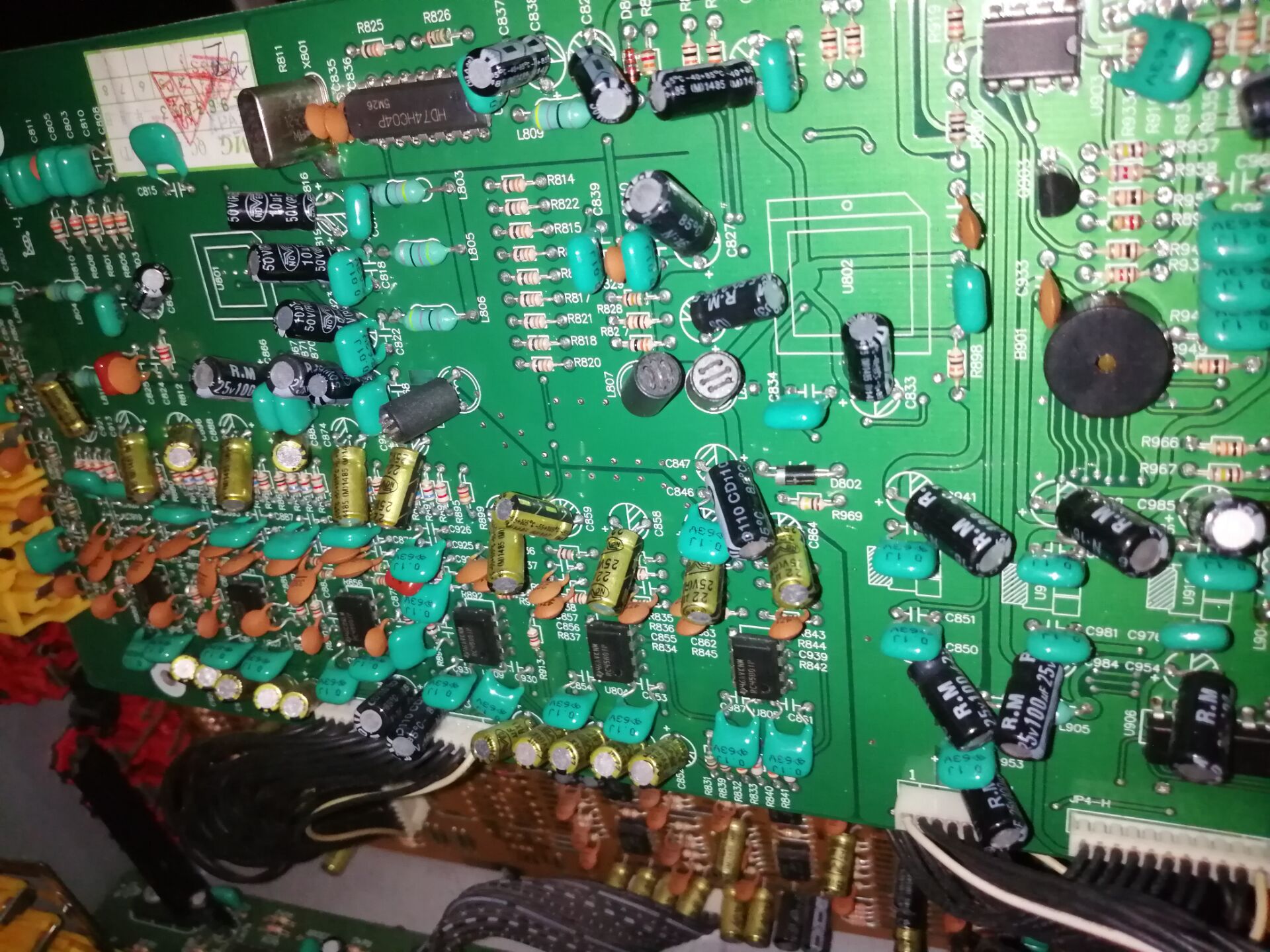

蜂鸣器操作时会响
HD74HC04P 六反相器
Atmel 24C02B 2K串行EEPROM，用于储存用户设置
左边两颗74HC165N寄存器，右面CD4053BE电子开关

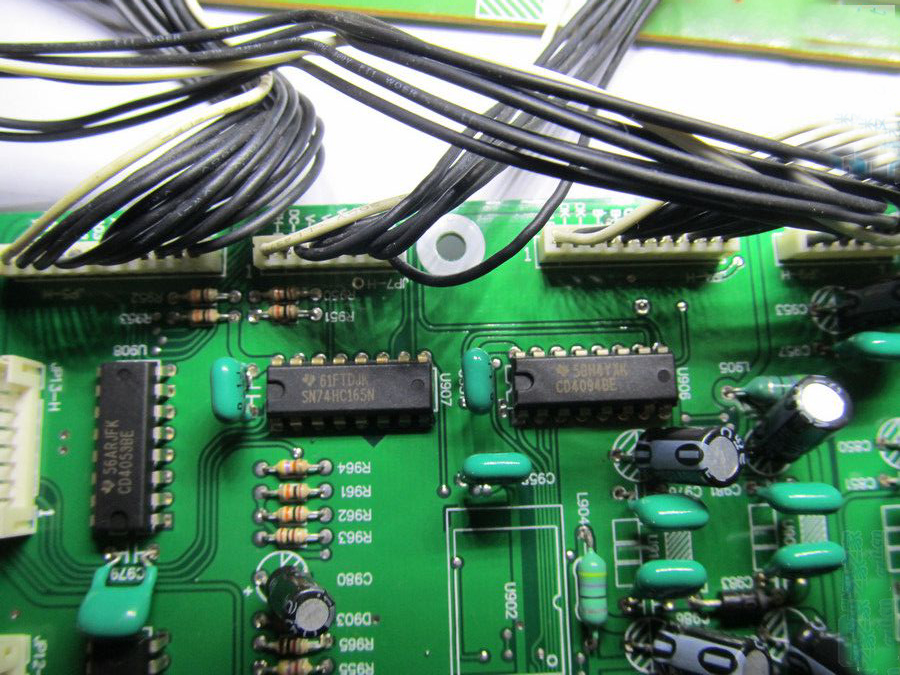

另一边，一颗CD4053，一颗74HC165N,还有一颗CD4096BE，又是寄存器
输入部分 CD4053和CD4051，都是电子开关
输出部分,一排RC4580双运放
RC4558运放，负责麦克风前置放大
M65831AP,瑞萨混响处理芯片
LC75342，音量调节芯片
运放（4558）

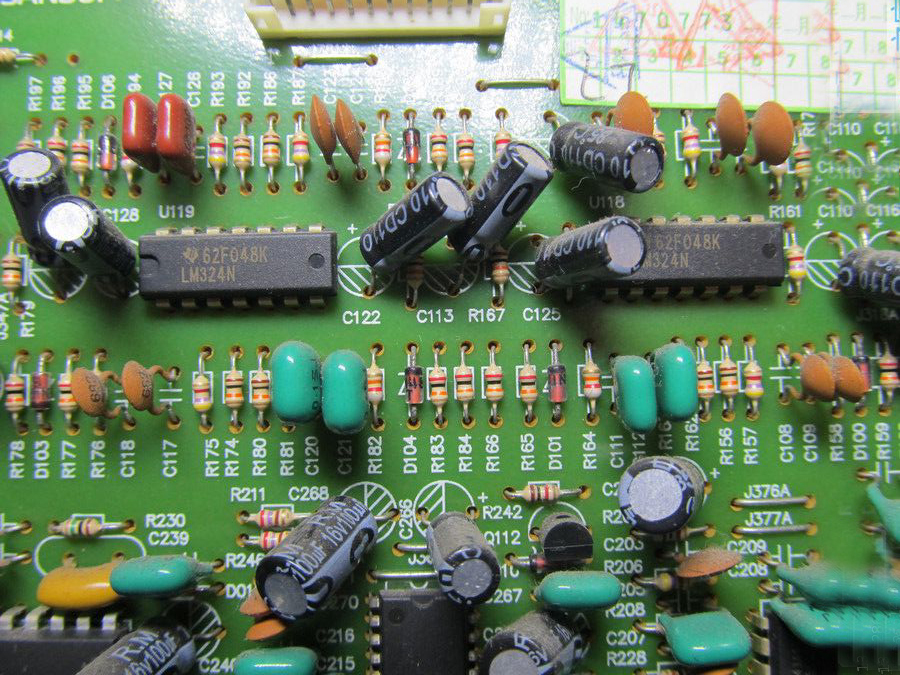

LM324N,四运放

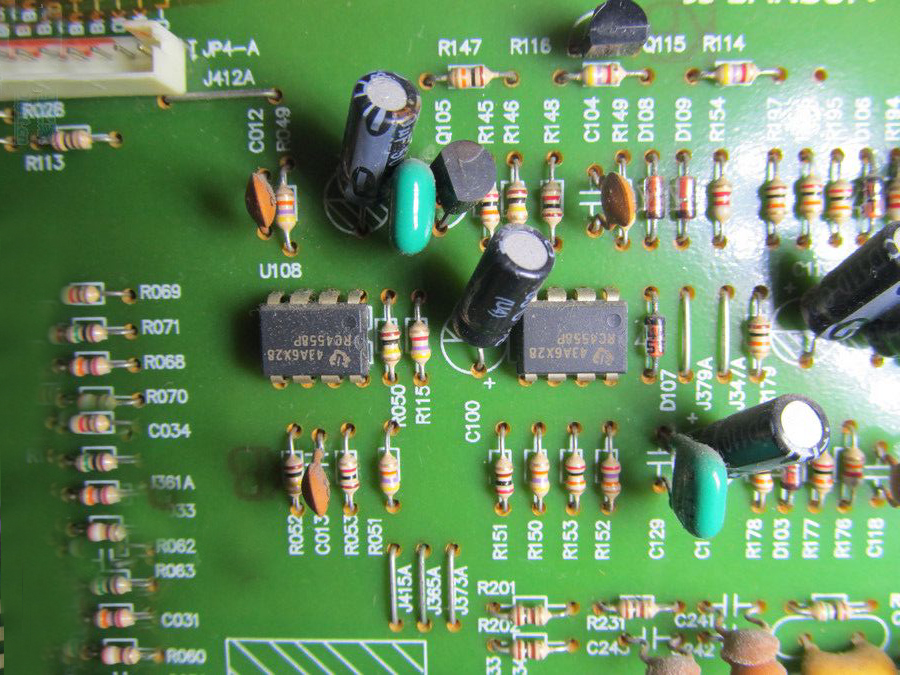

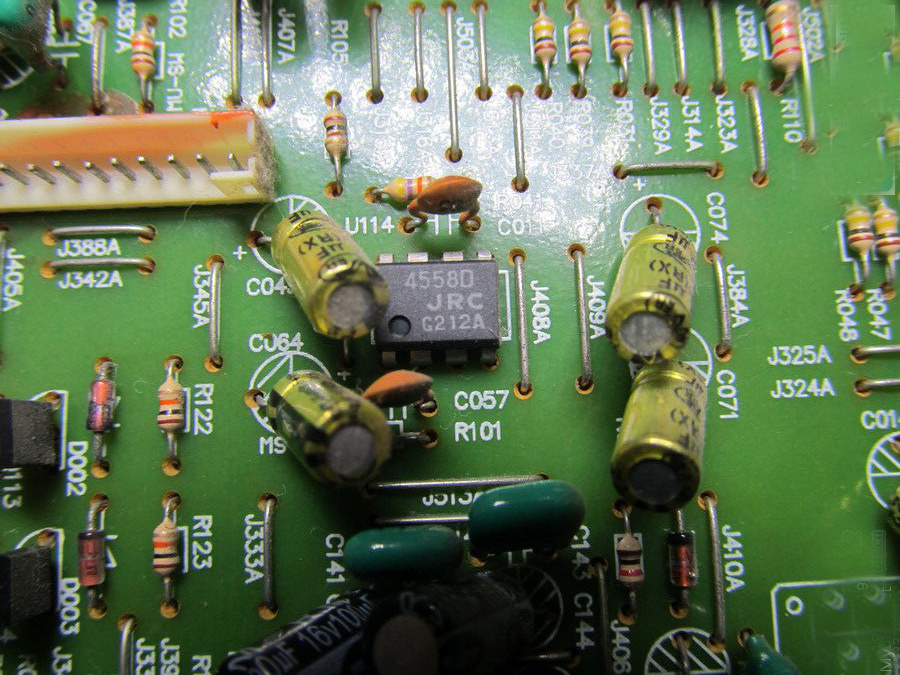

JRC 4558运放
还是4558运放
主控板二片

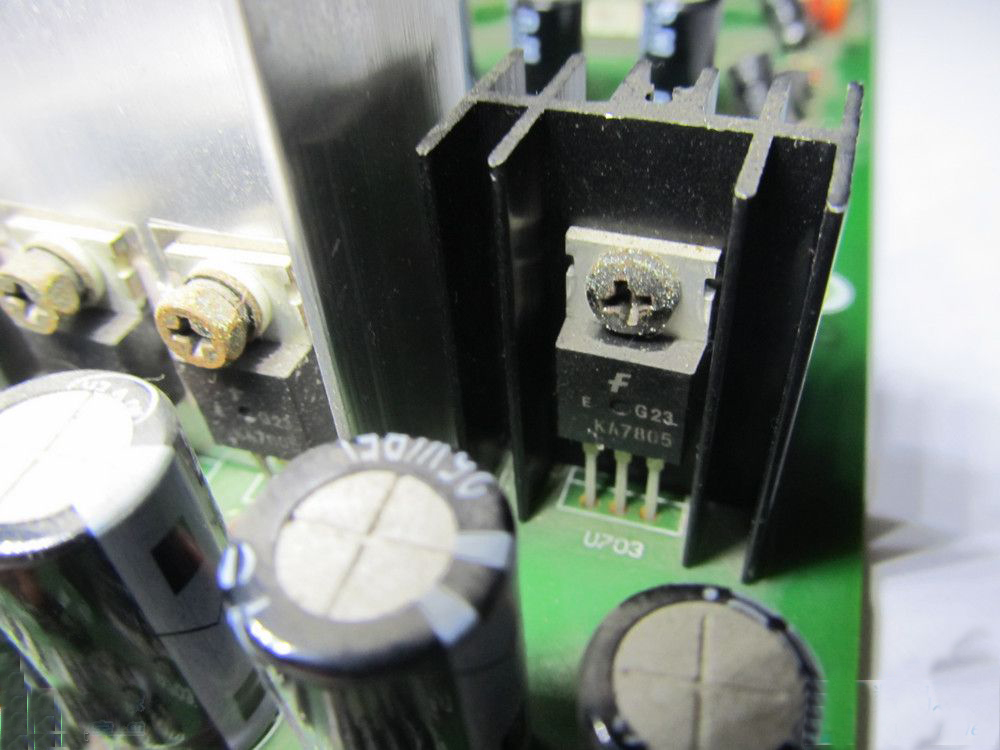

7805稳压
7812，中间的两颗是7812和7805

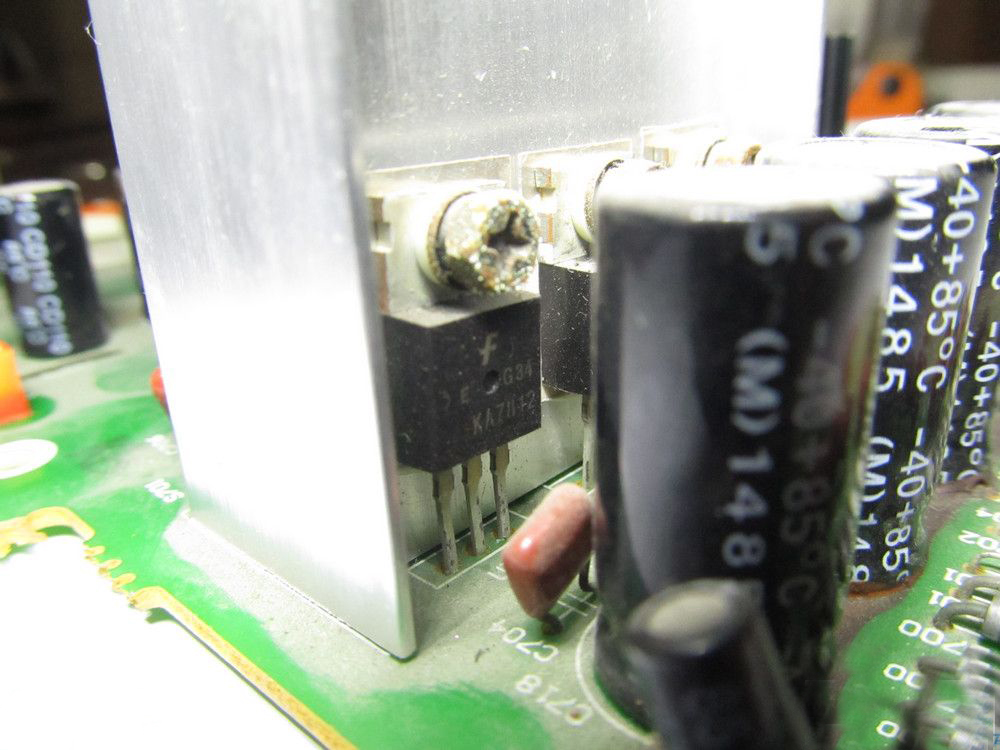

新换的电容,这排电容易坏是设计缺陷，太靠散热器，低压供电lC散热器发热量极大焗着滤波电容

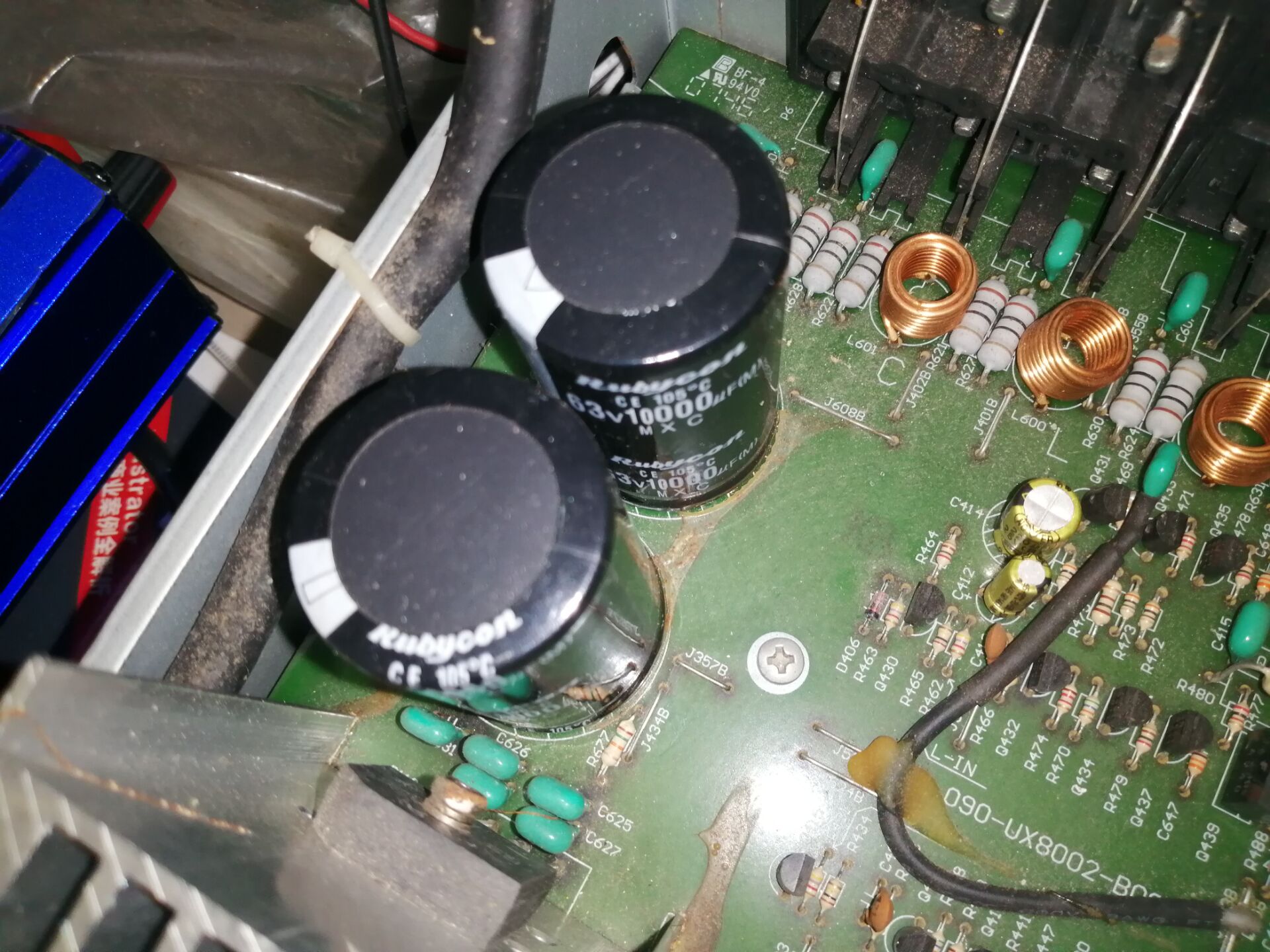

毕竟是旧机了把主滤波电容也给换掉
变压器供电绕组标示

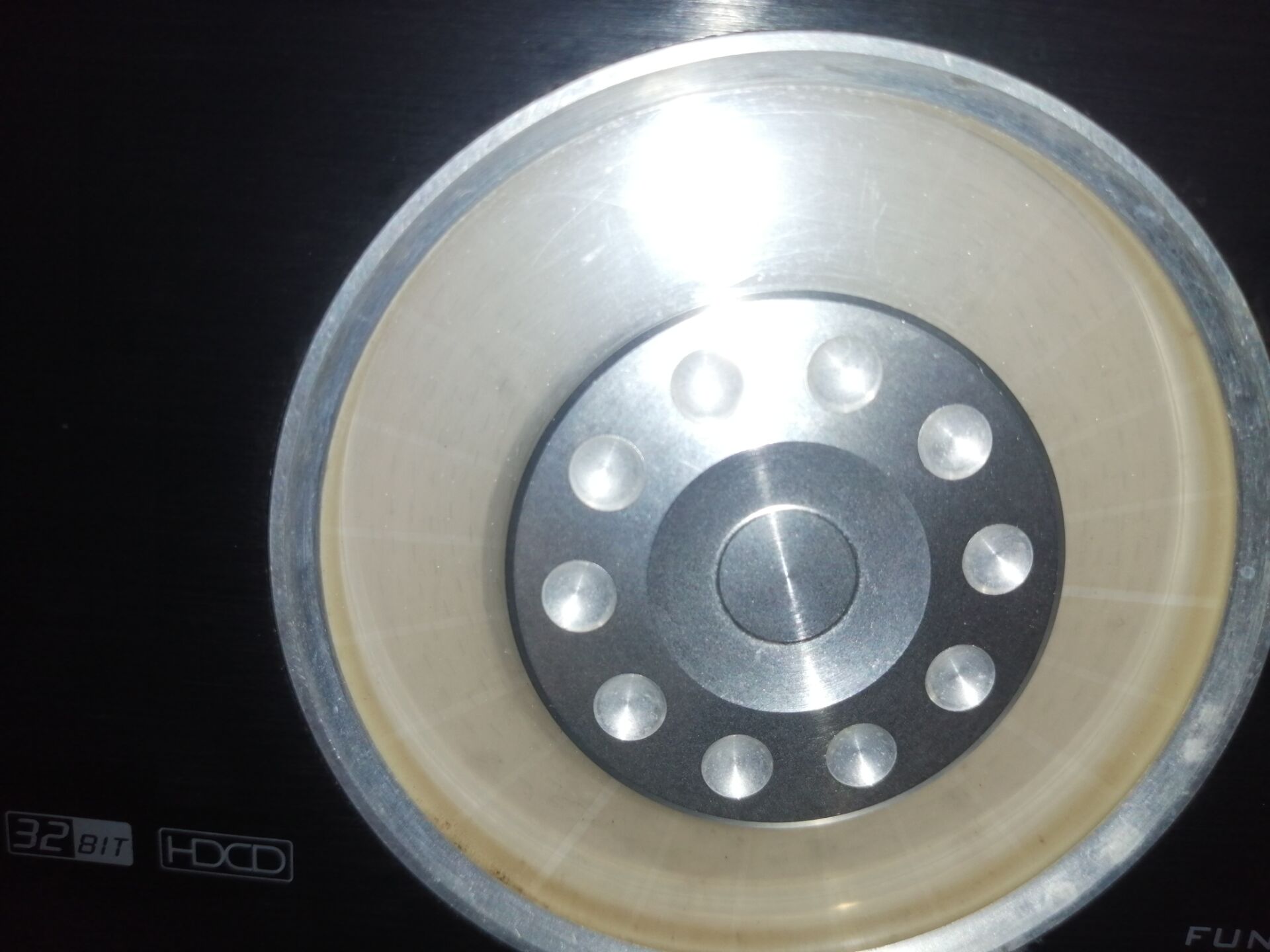

机器功能操作盘,黄圈为主音量触摸虚拟按钮

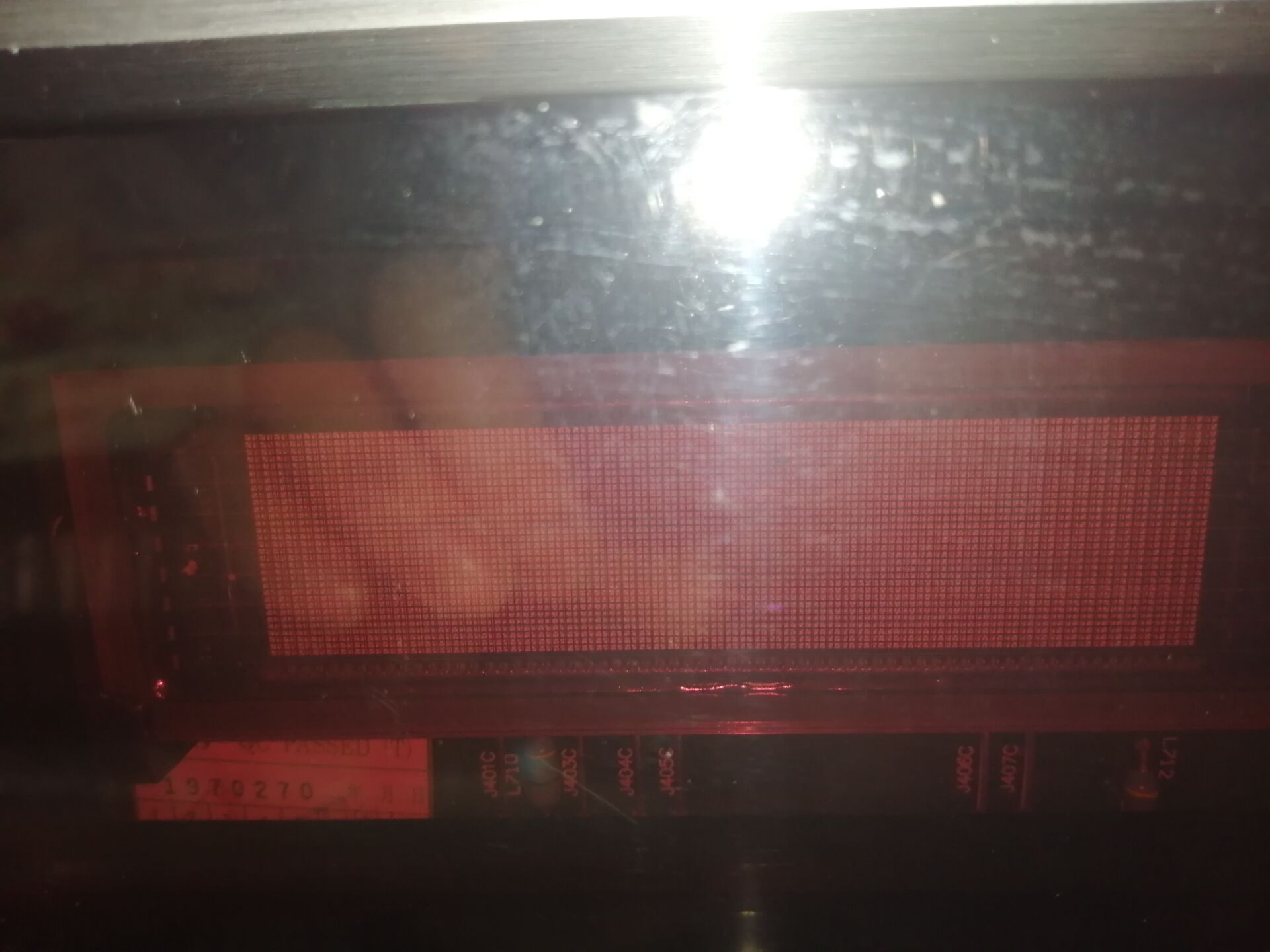

显示屏
总结
这台功放成色还不错，各功能正常使用确实难得的检漏。
