描述
计数模板 FM350-2, FM350-1 和 ET200S 1Count 在确定测量结果时的不同点如下所述。
FM350-2
在 FM350-2 的手册里，对于有效测量的一个明确的要求就是在一个测量周期内至少有两个上升沿产生。事实上，模板会一直产生测量值即使在每个测量周期内只有一个脉冲。 这种情形也会出现在脉冲间隔时间远大于时间窗时间的频率测量操作模式，如下图所示(图. 01) (图中的测量周期: 100ms，输入信号频率: 25Hz)。

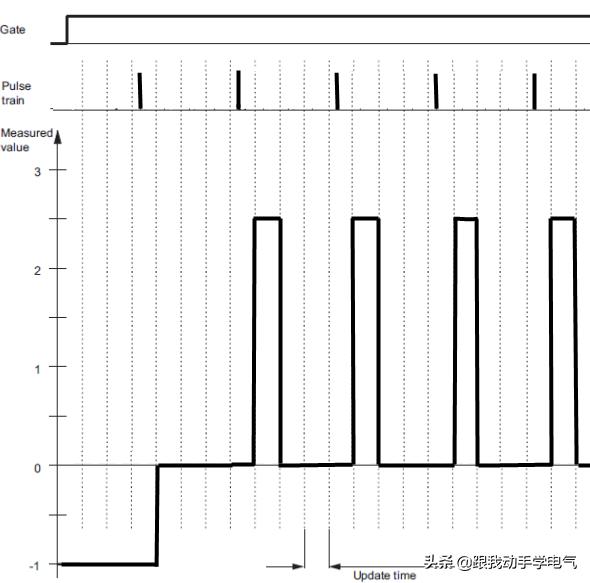

图. 01
依据最小测量频率和时间窗，可以选择如下措施。
被测量的最小频率是 …用户程序中的预防措施示例… 大于 1/时间窗每个测量周期返回一个有效的测量值；不需要采取预防措施。如果设定了测量周期为 100ms，可以测量的频率大于 10 Hz (相应的一个周期小于100ms)，不必采取预防措施。… 小于 1/时间窗测量值如果不为 0 就是有效的。忽略测量值是 0 的情况或者在用户程序中对这个数值进行特殊处理。如果设定了测量周期为 100ms 而需要测量的频率小于 10 Hz (相应的一个周期小于100ms)，必须采取预防措施。
同样的情况可以用于转速测量和周期测量等其它的测量方式。
FM350-1
计数模板 FM350-1 一直工作在动态测量周期。这就意味着如果在参数设置的测量周期范围内没能辨认出测量信号的两个上升沿，一个估算值会被计算出来，通过假定在更新时间结尾产生一个脉冲来构成动态测量周期。不同于 FM350-2，测量值是一个不变的值，如下图所示(图. 02)。

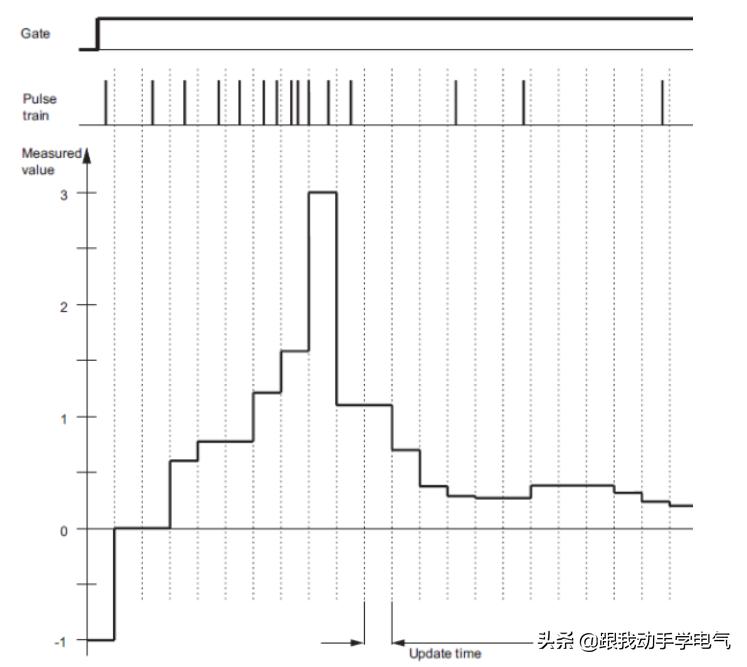

图2
ET200S 1Count
根据参数设置的情况，计数模板 ET200S 1Count 工作在固定测量周期 (积分时间) 或者动态测量周期 (连续测量)。
