大家好我是玩水的胖子糕
今天厂里给我来电话说，厂里一台电机转速太快了，机修工已经尝试了很多办法没法降速。
我说只能加变频器了。
于是
正泰7.5KW变频器1只
由于它原来有正反转功能，工作时要用到正反转，还要有自锁功能。
就这二只继电器控制正反转
为了不增加和改动太多的电路（主要怕烦，而且加东西又不加钱）
所以要把原来的电路利用上。
于是
我在这两个继电器上加了两个辅助触点。
把辅助触点常开53和第二只接触器辅助触点常开53并联接在了变频器COM点上。
然后把常开54点分别接在变频器DI1（正转）和DI2（反转）上，这样正反转功能就实现了。

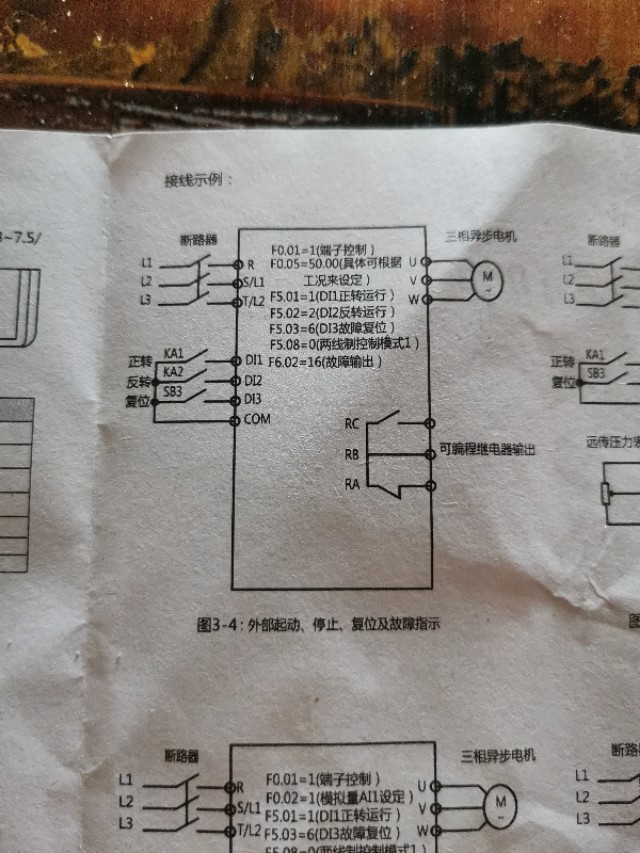

这是变频器外部起动的原理图
线接好了
然后设置参数
F0.01运行命令通道选择为1，端子控制。
F0.02主频率源选择9，旋转电位器。
这样就可以了
这就是要控制的电动机，己已经被机修工改的不要不要的了。
开机运行正常，正反转功能实现。速度由面板电位器调节。
这样就行了。
