1什么是烫金？

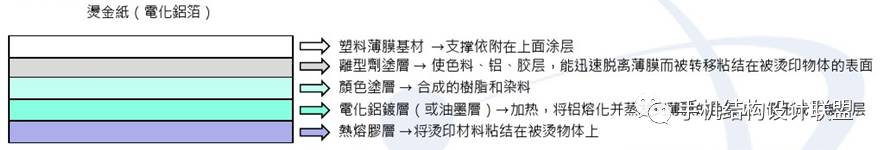

烫金工艺,又称烫印，实质是转印，是利用热压转移的原理，将金属印版加热，使电化铝中的铝层转印到承印物表面以形成特殊的金属效果，烫金使用的主要材料是电化铝箔，电化铝箔通常由多层材料构成，基材常为P E，其次是分离涂层、颜色涂层、金属涂层（镀铝）和胶水涂层。

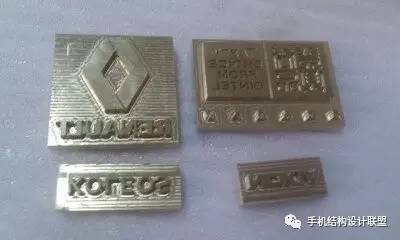

烫印模和箔是烫印工艺两个关键组成，烫印模一般由镁、黄铜和钢构成，有的会在金属烫印模表面上使用硅橡胶用于不是很平整的表面；
而印刷行业中常用的是将电化铝箔烫印在纸类上，称之为烫金，烫金是一种工艺的统称。烫金并不是指烫上去的就是金色。烫金纸材料分很多种，其中有金色的、银色、镭射金、镭射银、黑色、红色、绿色等等多种多样。
2烫金的工艺流程
烫印过程包含6个步骤：
(1)烫印准备：检查版面是否有毛刺不平，棱角不平整，图文不清晰等弊病；
(2)装版：将烫金板与地板固定，地板固定在机器的电热板上；
(3)垫板：根据烫金效果对局部不平或烫金效果不好的地方进行垫板处理，使各处压力均匀；
(4)设定参数：设定烫印所需温度，压力时间
(5)首件试烫：根据首先效果调节参数或垫板；
(6)正式烫印
3烫印的分类
烫印可分为平烫和滚烫

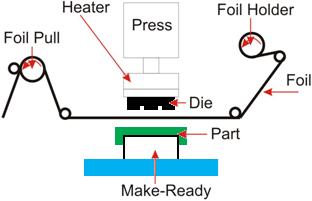

平烫，是指基准面是平面的印模，烫印在平面的工件上或工件的某一部分平面上，（平烫平）。这种印模，可以是凸出的图文，烫印在平面上；也可以是平整的硅胶板，烫印在凸起的图文上。

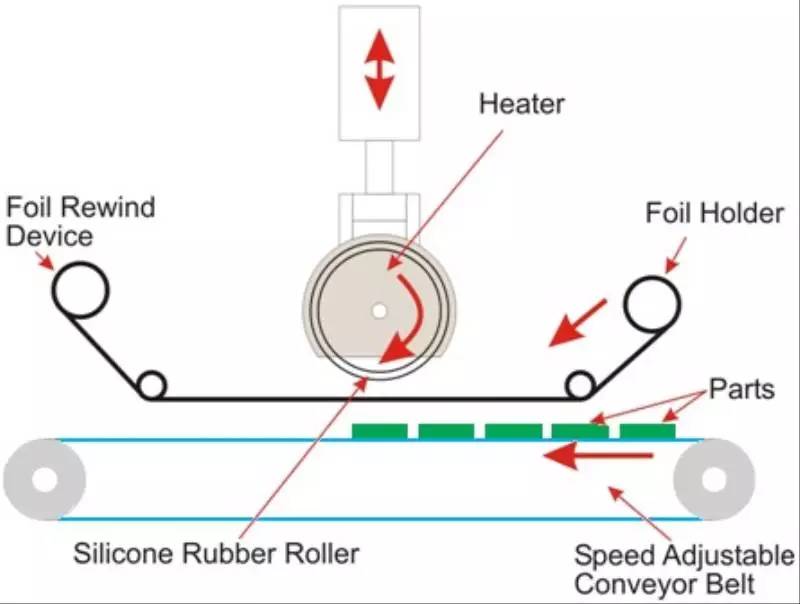

滚烫，压印部分是一被加热的硅橡胶辊， 它可在平面上滚烫（圆烫平，如图所示），也可以在圆弧面上滚烫（圆烫圆），如配上专用伺服机构还可在电视机外壳等壳体的四周滚烫。
4产品的应用
1．普通金、镭射金烫印。可用于绝大多数产品，包括金卡、银卡、镭射卡及玻璃卡上的烫印，其应用较为普遍。
2．定位全息烫金。全息镭射定位电化铝在设计上属特殊的工艺应用，具有相应的防伪图案，可以大大提高产品的防伪能力，同时还能提高产品的档次。
3．电化铝在工艺上的特别应用。先烫后印是烟标设计和印刷行业的新创意。该工艺的应用对电化铝的要求很高，除要达到烫金位置准确，表面平滑光亮，压力平衡、均匀，不起泡、不糊版等要求外，还要特别注意烫金图案边缘不能有明显压痕，烫金电化铝在烫印表面要有良好的附着力，以及无明显擦花和刮伤等现象。
5设计考虑因素

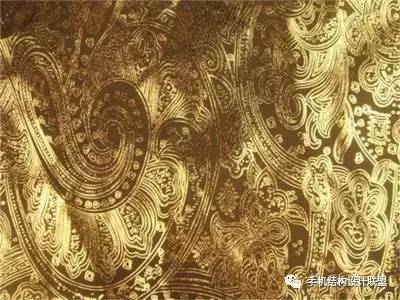

1.烫金可以实现很多表面效果来提升视觉价值，如磨砂，镜面，抛光，金属化和全息效果等。可用色彩范围也极广，适用于所有的Pantone色和RAL色谱。
2..虽然烫金具有很高的细节质量，但是不同的烫金材料会产生不同的细节质量。如金银烫印厚度最小可达1.5mm，而其他颜色则不能实现这种细节精度。
3..只有平面和卷形材可以被烫金，其中平面材料的压印和烫金成本最低；而卷形材则需要辅助模具，成本相比要高出很多，且不适合大批量制作。
4.用于烫金的材料长宽尺寸受机床尺寸限制，一般不超过A1（594*841mm）
6烫金问题点分析
1.烫金字体模糊，有塌脚
原因分析：1.治具承载平台不平衡，导致烫金位置压力不同；
2.压力过大
解决对策：1.调整治具承载台，重新垫板
2.降低压力

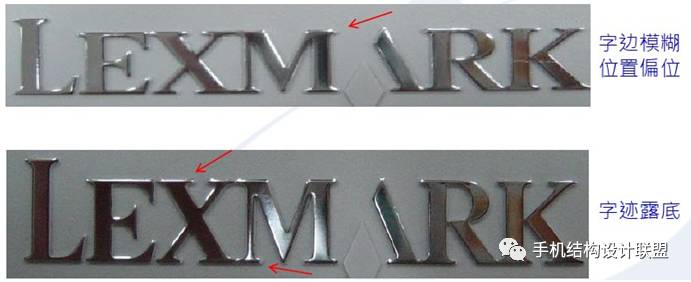

2.烫金边缘模糊，露底，位置难以对准
原因分析：烫金温度过高，金属光亮度降低，会出现糊板、图文模糊
解决对策：降低问题，调整压力
3.烫金后无光泽且变色
原因分析：温度过高，烫印光泽度降低，会出现花白或变成蓝色
解决对策：降低问题，降低烫印时间

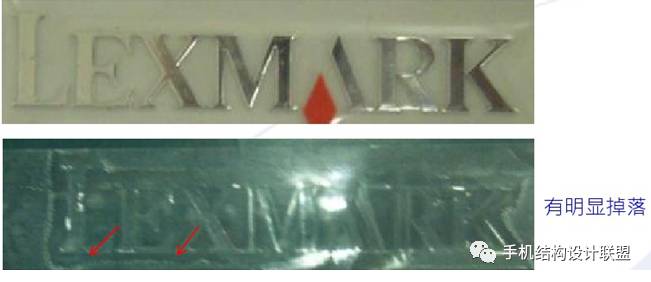

4.烫金烫不上，断笔画或附着力不强，容易掉落
原因分析：温度偏低
解决对策：升高问题，可适当考虑更换铝箔
烫印过程中时间，压力，温度相互制约，其工艺参数是按烫印时间、压力、温度的顺序确定，首先确定烫印时间，一般情况下将其做敞亮处理不轻易改变，然后找出与之相适应的烫印压力和问题；
更多精彩内容，请关注微信公众号:手机结构设计联盟（ID:mobi_design)
