人防专业常用术语:
防空地下室: 人防地下室分为甲类及乙类。
(1)防常规*器武**抗力级别5级和6级(简称为常5级和常6级);
(2)防核*器武**抗力级别4级、4B级、5级、6级和6B级(简称为核4级、核4B级、核5级、核6级和核。
(3)防化等级可分为甲、乙、丙、丁4个等级;如:甲类核6级、常6级二等人员掩蔽所,防化级别丙级;乙类常6级兼顾设防人防物资库,防化级别丁级等等。
防空地下室: 具有预定战时防空功能的地下室。
在房屋中室内地平面低于室外地平面的高度超过该房问净高1/2的地下室。
人员掩蔽工程:主要用于保障人员掩蔽的人防工程。
分一等人员掩蔽所和二等人员掩蔽所
配套工程: 系指战时的保障性人防工程(人防物资库、人防汽车库、食品站、生产车间、人防交通干道、警报站、核生化监测中心等工程)。
主体: 防空地下室中能满足战时防护及其主要功能要求的部分。对于有防毒要求的防空地下室,其主体指最里面一道密闭门以内的部分。
清洁区: 防空地下室中能抵御预定的爆炸动荷载作用,而且满足防毒要求的区域。
染毒区: 防空地下室中能抵御预定的爆炸动荷载作用,但允许染毒的区域
防护单元: 在防空地下室中,其防护设施和内部设备均能自称体系的使用空间。
抗爆单元: 在防空地下室(或防护单元)中,用抗爆隔墙分隔的使用空间。
口部: 防空地下室的主体与地表面,或与其它地下建筑的连接部分。对于有防毒要求的防空地下室,其口部指最里面一道密闭门以外的部分,如扩散室、密闭通道、防毒通道、洗消间、除尘室、滤毒室和竖井、防护门以外的通道等。
防护密闭门: 既能阻挡冲击波又能阻挡毒剂通过的门。
密闭门: 能够阻挡毒剂通过的门]。
密闭通道: 由防护密闭门与密闭门之间所构成的,并仅依靠密闭隔绝作用阻挡毒剂侵入室內的密闭空间。在室外染毒情况下,通道不允许人员出入
防毒通道: 由防护密闭门与密闭门之间所构成的,具有通风换气条件,依靠超压排风阻挡毒剂侵入室内的空间。在室外染毒情况下,通道允许人员出入。
掩敵面积: 供掩敝人员、物资、车骊使用的有效面积。其值为扣除口部房间、防毒通道、密闭通道面积,室内通风、给排水、供电、防化、通信等专业设备房间面积,厕所、洗簌室等面积。
战时通风: 保障防空地下室战时通风的功能。包括清洁通风、滤毒通风、隔绝通风三种方式。
清洁通风: 室外空气未受毒剂等物污染时的通风。
滤毒通风: 室外空气受毒剂等物污染,需经特殊处理时的通风。
隔绝通风: 室內外停止空气交换,由通风机使室内空气实施内循环的通风
超压排风: 靠室内正压排除其室内废气的排风方式。有全室超压排风和室内局部超压排风两种。
自动排气活门: 超压自动排气活门的简称。靠活门两侧空气压差作用自动启闭的具有抗冲击疲余压功能的排风活门。能直接抗冲击波作用压力的自动排气活刁,称防爆自动排气活门。
防爆地漏: 战时能防止冲击波和毒剂等进入防空地下室室内的地漏。
人防地下室通风设计:
1)三种通风方式。
2)口部及电站的进风、排风、排烟
3)口部防毒通道的排风。
4)测压管的预埋。
各防护单元的使用功能、规模和掩蔽人数见下表:
GB50038-2005第5.2.7条的滤毒通风量计算与原
GB50038-94不一样,应采用两个公式的计算最大值。
L:=L2·N(1)
L:V·K+;(2)
式中:L—按掩蔽人员计算所得的新风量(m3h)
L2—掩蔽人员新风量设计计算值ⅷm3/p.h
N室内掩蔽人数(p)
L—室内保持超压值所需的新风量(m3/h)
V一战时主要出入口最小防毒通道的有效容积(m3)
K一战时主要出入口最小防毒通道的设计换气次数(h-1)
L—室内保持超压时的漏风量(m3h),可按清洁区有
效容积的4%(每小时)计算。

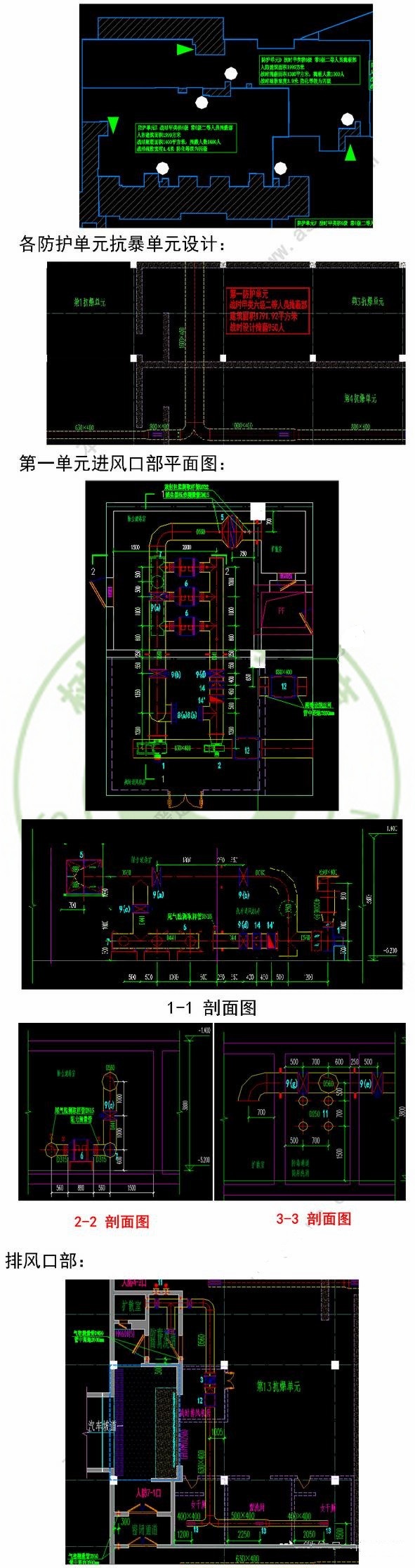

各防护单元及出入口设置:
4)过滤吸收器(滤毒罐)
过滤吸收器是设置在进风系统中的一种滤毒设备。依靠过滤吸收器中装有滤纸和活性炭等材料的过滤、吸收作用,可将室外染毒空气的染毒浓度降到容许浓度以下,以便在室外染毒情况下为室内人员提供新鲜空气。过滤吸收器安装在滤毒室。由于过滤吸收器中的活性炭放置一段时间会失效,平时可不安装。

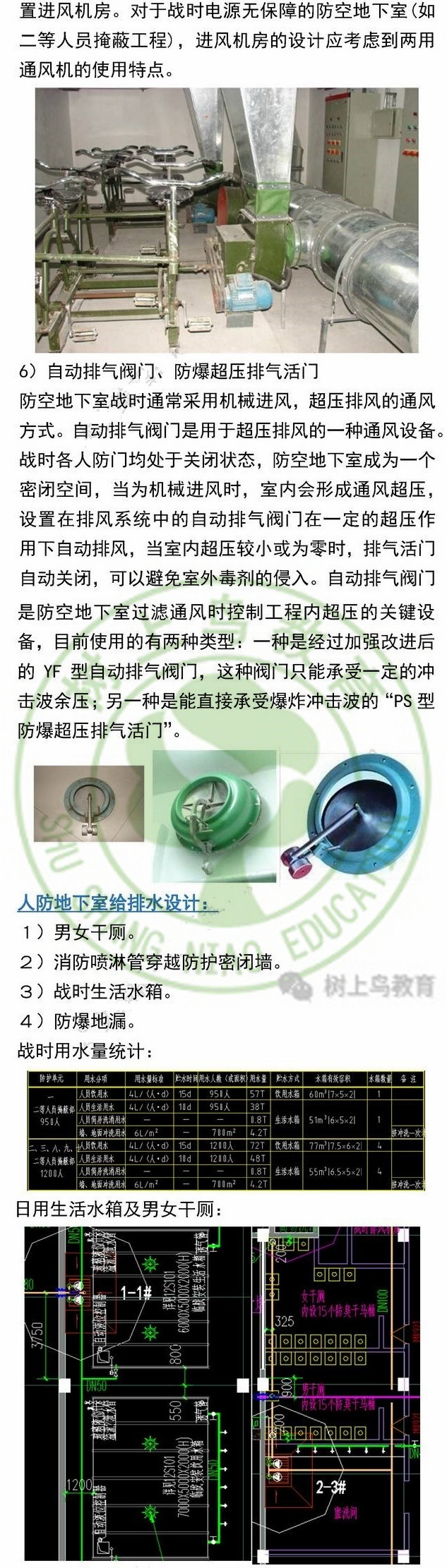

5)电动、手摇(脚踏)两用通风机
电动手摇(脚踏)两用通风机是人防工程的专用通风设备,是主要用于战时电源没有保障的防空地下室。外电源被破坏后,可采用人工启动,继续为地下室提供新鲜空气。为了安装和使用通风机,在清洁区应设
人防地下室给排水专业防护设备:

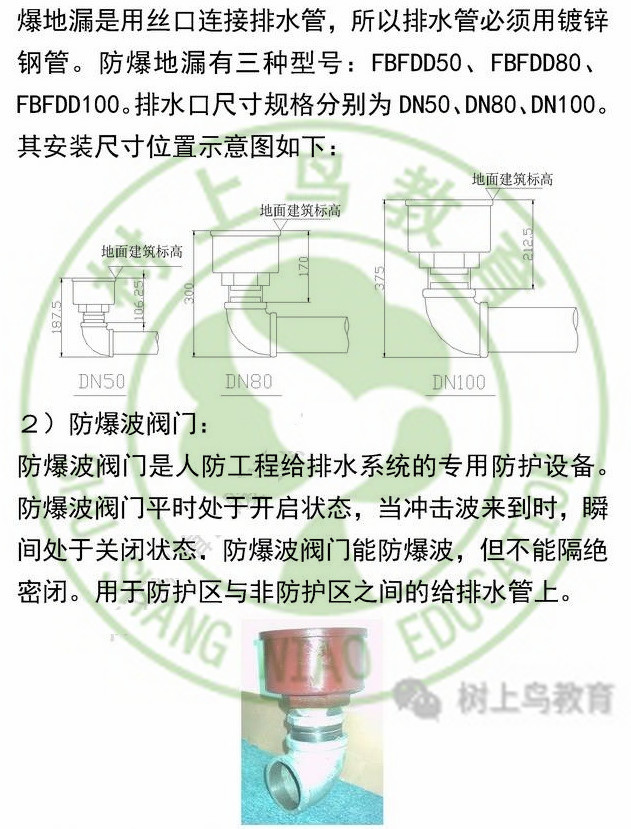

1)防爆地漏
防爆地漏是人防工程排水系统的专用防护设备。当防爆地漏处于开启状态时,其作用与普通地漏相同。当防爆地漏处于关闭状态时,地漏的管口被封闭,既能防爆波,又能隔绝密闭。防爆地漏可用于染毒区与清洁区之间,也可用于防护区与非防打区之间。由于防
人防地下室电气设计:
1)所有灯具采用链吊式。
2)电缆过墙—一个套管只能穿一根电缆、抗力片。
3)防爆门铃电源可用干电池。
4)防爆波电缆井。

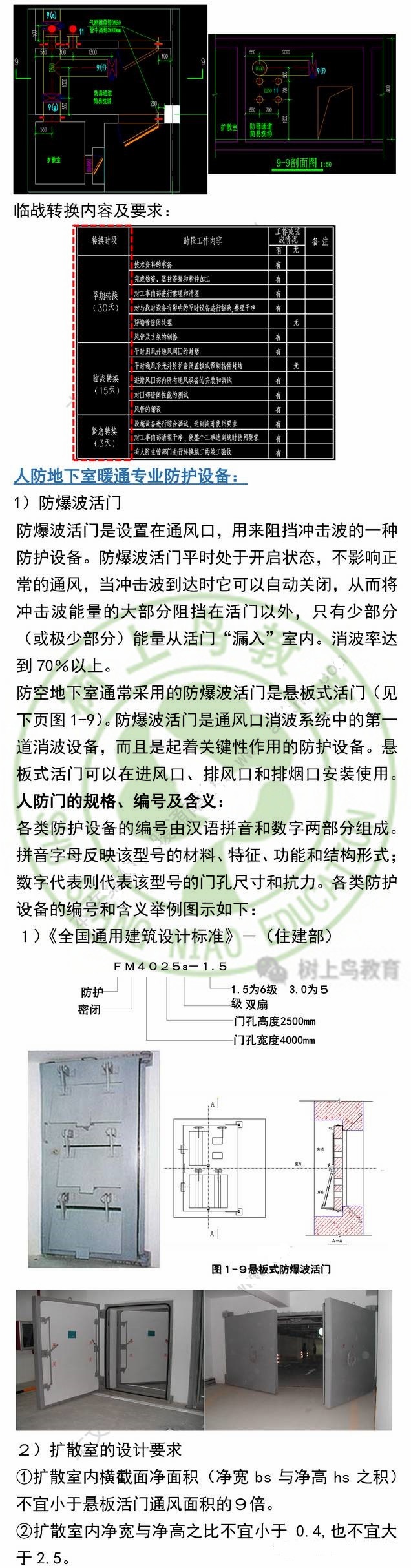

人防地下室电气专业防护设备
1)防爆门铃按钮:
在战时人员主要出入口的第一道防护密闭门外侧应设置防爆门铃按钮,门铃设在防护区内。它们之问要预埋吣N15带密闭肋的镀锌钢管作为穿线管,并在门外墙上预留一个120×120×90mm的盒子,考虑到电源的可靠性,门铃电源采用直流电源更为可靠。安装尺寸位置示意图如下:。排水口尺寸规格分别为DN50、DN80、DN100。其安装尺寸位置示意图如下:
