R225LC-7挖掘机
1、型号：R225LC-7
2、故障情况：工作装置（大臂、小臂、铲斗等）速度都慢。
3、检测点：
1)主泵压力及先导齿轮泵压力
2)主控阀先导压力
3)合流阀杆单向阀（R305LC-7川崎主控阀）
4)负反馈控制压力

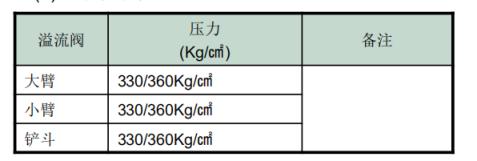

5)主控阀上的油口溢流阀
6)主控阀阀杆
7)EPPR阀电流值（200~450MA）
8)EPPR阀电阻值（17.5ohm)
9)EPPR阀压力（5~20bar)
4.参见
大臂油缸
小臂油缸

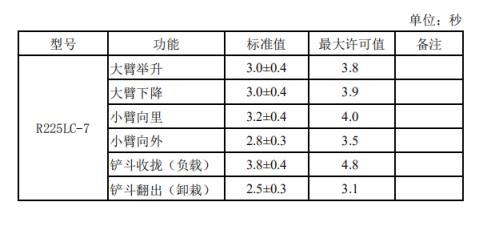

数据表
-重复三次图示测量，取平均值。
-横式：H模式
-液压油温度：50±5℃
A :先导压力检测点(1) 拆下先导管(2) 把拆下的软管连接到“T”型测压接头(3) 启动发动机
先导压力手柄
先导压力表
B、 主压力检测点 (1) 拆下主泵上检测处螺堵 (2) 接上压力表 (3) 启动发动机
主泵
溢流阀压力表
B、 铲斗合流单向阀（R305LC-7）
单向阀控制图
铲斗合流单向阀
铲斗收拢合流
D、检测EPPR阀
检测EPPR阀电流（1）如图所示接上万用表（2）启动发动机（3）把油门旋钮旋定至“10”档（最高转挡）（4）把功率模式设定为“S”模式并取消自动怠速功能。（5）如转速显示为2050±50rpm时检测电流值。
EPPR阀电流供路
检测EPPR阀压力
（1）如图所示，拆下螺堵并接上压力表 压力表量程：0到40~50kgf/cm2（2）启动发动机
（3）把油门旋钮旋定至“10”档（最高转档）（4）把功率模式设定为“S”模式并取消自动怠速功能。（5）如转速显示为2050±50rpm时检测压力值。（6）如压力不正确，则进行压力调节。（7）调节后再次测试机器状况。
EPPR阀压力供油路
