一、相机配置
1、网络配合
（1） 菜单栏点击“传感器”、“网络设置”，打开“网络设置”对话框；
图 1 网络设置
（2） 输入“主机名：insight”，“工业以太网协议”选择“PROFINET”，点击“设置”；
图 2 主机名、以太网协议
（3） 选择“启用PROFINET站名”，输入“站名：insight”，点击“确定”。回到“网络设置”对话框点击“确定”，完成网络设置；
图 3 PROFINET设置
（4） 点击“网络设置”对话框中“确定”，提示需要重启相机，点击“确定”重启相机；
图 4 重启视觉系统
（5） 点击“是”，保存作业；
图 5 保存作业
（6） 等待相机重启，网络设置完成；
2、通信配置
（1） “应用程序步骤”区、点击“通信”、“添加设备”；
图 6 添加通信设备

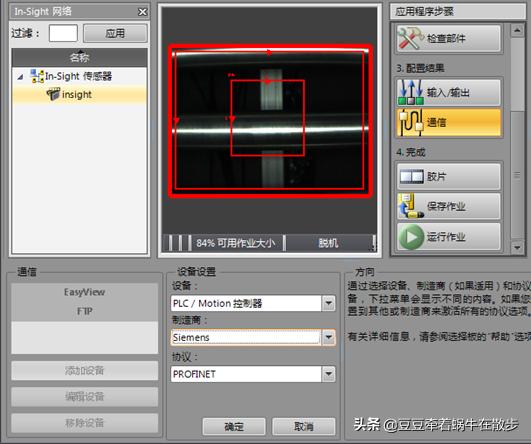

（2）“设备设置”中，“设备”选择“PLC/Motion控制器”，“制造商”选择“Siemens”，“协议”选择“PROFINET”，点击“确定”；
图 7 通信设备设置

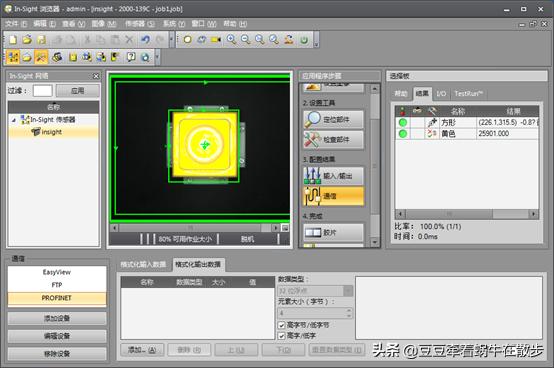

（3）点击“格式化输出数据”、“添加…”；
图 8 添加输出数据
（4）选择添加需要传送的数据，本文选择工件的位置坐标、角度和颜色识别结果。首先添加工件的X坐标，点开“方形”，选中“方形.*位器定**.X”，点击“确定”，数据类型为“32位浮点型”，勾选“高字节/低字节”和“高字/低字”交互数据的高低字或者字节；
图 9 选择工件X坐标

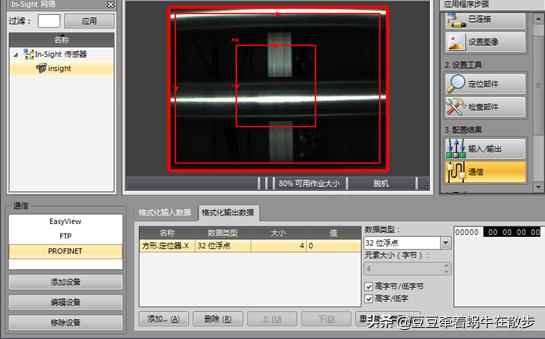

图 10 输出数据设置

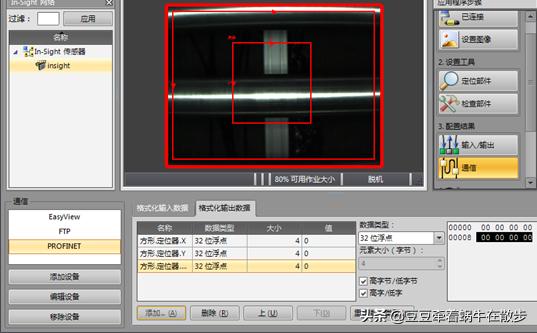

（5）按照上述方法添加工件的Y坐标与角度；
图 11 添加其它坐标数据

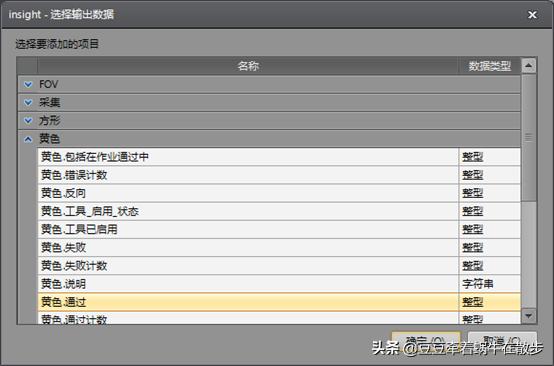

（6）添加工件颜色识别结果。点击“添加”，选择“黄色”，选中“黄色.通过”，点击“确定”，设置颜色结果数据类型为“8位整数”；
图 12 添加工件颜色结果
图 13 输出数据添加完成

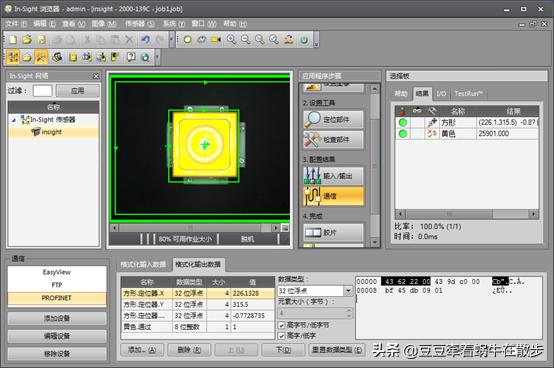

（7）放工件在相机下方，点击“触发器”，识别工件的位置和颜色，查看输出数据区的值和“结果”中的值一致，颜色通过结果为1；
图 14 查看输出数据值
（8）经过以上步骤，完成相机PROFINET通讯的配置以及输出数据的传输；
（9）根据实际需要配置“格式化输出数据”中的数据；
二、PLC配置
1、设备组态
打开博途软件，点击“创建新项目”，输入“项目名称”，选择保存路径，点击“创建”新项目，添加PLC，设置PLC IP地址与相机在同一网段；
2、安装相机GSD文件
（1）菜单栏点击“选项”、“管理通用站描述文件（GSD）”；
图 15 GSD文件安装1
（2）选择保存相机GSD文件的路径，勾选需要安装的GSD文件，点击“安装”，等待完成；
图 16 GSD文件安装2
（3）安装完成，如果还要安装其他GSD文件，点击“安装其它文件”。否则“关闭”当前窗口；
图 17 GSD文件安装完成
2、组态相机

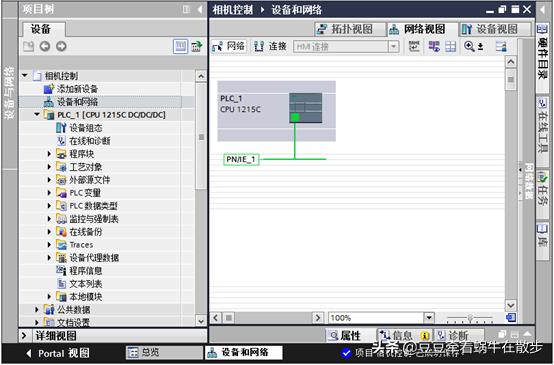

（1） 双击“设备和网络”，打开“网络视图”；
图18 网络视图
（2） “硬件目录”、“其它现场设备”、“Sensors”、“Cognex Vision Systems”、拖动“In-Sight 2×××”到“网络视图”中；
图 19 添加相机
（3） 点击“未分配”，选择“PLC_1”，表示与PLC_1进行Profinet通讯；
图 20 连接相机与PLC

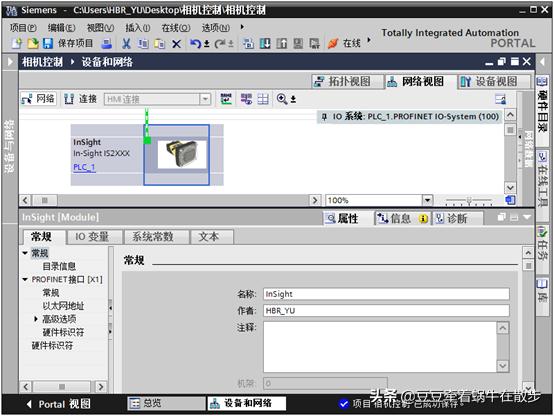

（4） 设置相机属性，“属性”、“常规”、输入名称（与相机中配置的Profinet站名一致）；
图 21 设置相机名称

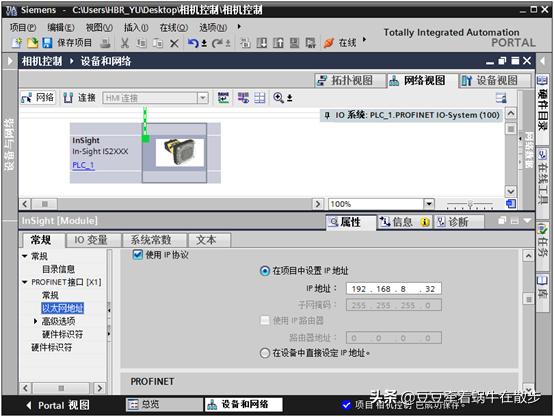

（5） 设置相机IP地址，与相机中设置的IP地址一致；
图 22 设置相机IP地址
（6） 双击相机，打开相机“设备视图”、点开“设备数据”；
图 23 相机识别视图

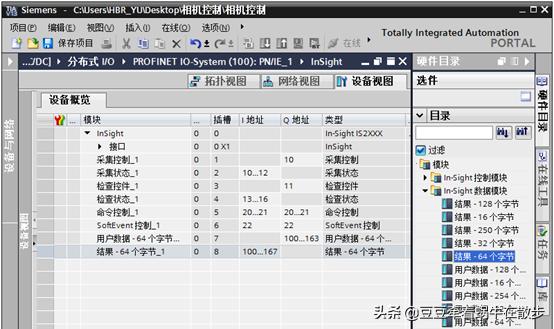

（7） 配置相机通讯的I/O地址，“结果”的大小根据实际传输的数据的多少更改；
图 24 相机设备数据
（8）*载下**硬件组态到PLC中；
3、通信数据说明
（1）采集控制
采集控制占用1个字节。
表 1 相机采集控制数据说明
（2） 采集状态
采集状态占用3个字节。
表2 相机采集状态数据说明
（3） 结果数据

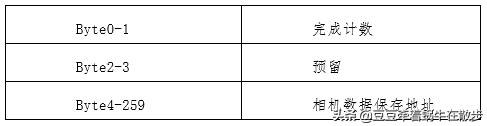

结果数据最多占用264 个字节。
表3 相机采集结果数据说明
5、通信测试

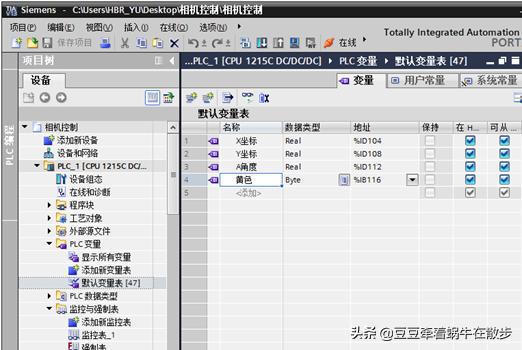

（1）添加PLC变量，“PLC变量”、双击“默认变量表”，输入通信数据的变量和名称；
图 25 监控表

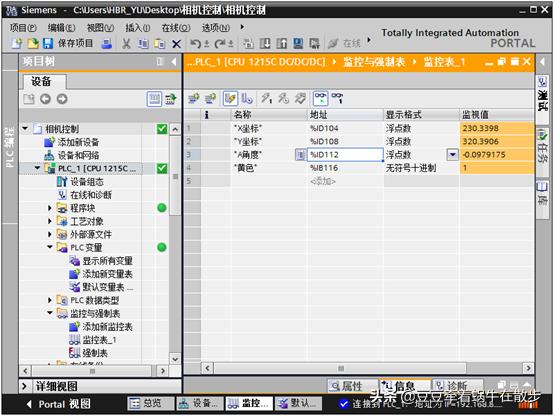

（2）监控变量，“监控和强制表”、双击“添加新监控表”、双击新建的“监控表_1”、输入需要监控的变量,点击“监控”；
图 26 监控PLC接收的数据
图27 相机发送的数据
（3）对比PLC接收到的数据与相机发送的数据是否一致，数据一致说明相机与1200PLC之间通过Profinet通信发送数据成功；
