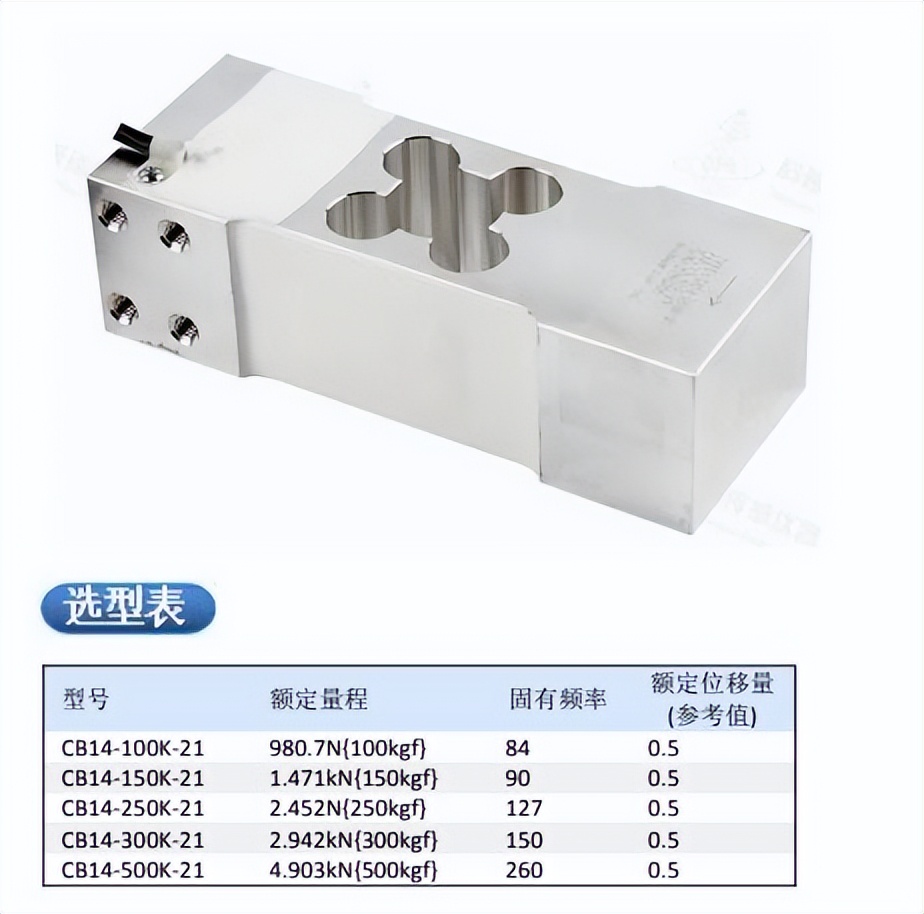

【广州兰瑟电子】杨工提供CB14-300K-21称重传感器NMB产品资料
CB14-300K-21参数
额定量程 980.7 N{100 kgf}～4.903 kN{500 kgf}
安全过载 150 %R.C. 极限过载 200 %R.C. 额定输出 2.2 mV/V±0.11 mV/V 非线性 0.02 %R.O. 滞后性 0.02 %R.O. 重复性 0.02 %R.O. 蠕变 0.02 %R.O./20 min 蠕变恢复 0.02 %R.O./20 min 推荐激励电压 12 V 以下
最大激励电压 20 V 零点平衡 ±0.11 mV/V 输入电阻 405 Ω±10 Ω 输出电阻 350 Ω±5 Ω 绝缘电阻 2 000 MΩ 以上(DC50 V)（电桥～主体之间）
补偿温度范围 －10 ℃～50 ℃
安全温度范围 －10 ℃～70 ℃
温度对零点的影响 0.05 %R.O./10 ℃
温度对输出的影响 0.02 %LOAD/10 ℃
偏置误差 ・装载面大小：最大为 450 mm×600 mm
・装载面中心与称重传感器中心应保持一致
・误差：偏置 150 mm 时施加额定量程 1/2 的负载、0.02 %R.O 电缆 φ4.7、带 4 芯屏蔽线、164.5 cm 直接连接、末端分线
防护等级 IP64 弹性体的材质 铝合金
重量 约 1.3 kg 寿命 额定量程时 1 000 000 次
