慈林医院是由HCA创始人托马斯·弗里斯特等创办的Chinaco Healthecare Corporation Limited（中国医疗有限公司）与慈溪市卫生发展投资有限公司在第二人民医院的基础上共同出资合作成立的三级综合医院，是浙江省首家获批的中美合资现代化医院。
HCA是美国最大的医疗连锁集团，也是本项目的设计方Gresham Smith的长期战略合作伙伴，双方合作的医疗项目遍布全球。
慈溪位于东海之滨，是长江三角洲经济圈南翼环杭州湾地区上海、杭州、宁波三大都市经济金三角的中心，区位和交通优势十分明显。特别是杭州湾跨海大桥的建设，给慈溪带来了千载难逢的历史性机遇。慈溪市是中国三大家电制造基地之一，小家电产品出口总量位居全国第一，是中国最具竞争力城市之一。建设一个具有国际国内先进水平的医疗服务机构是城市发展大势所趋。

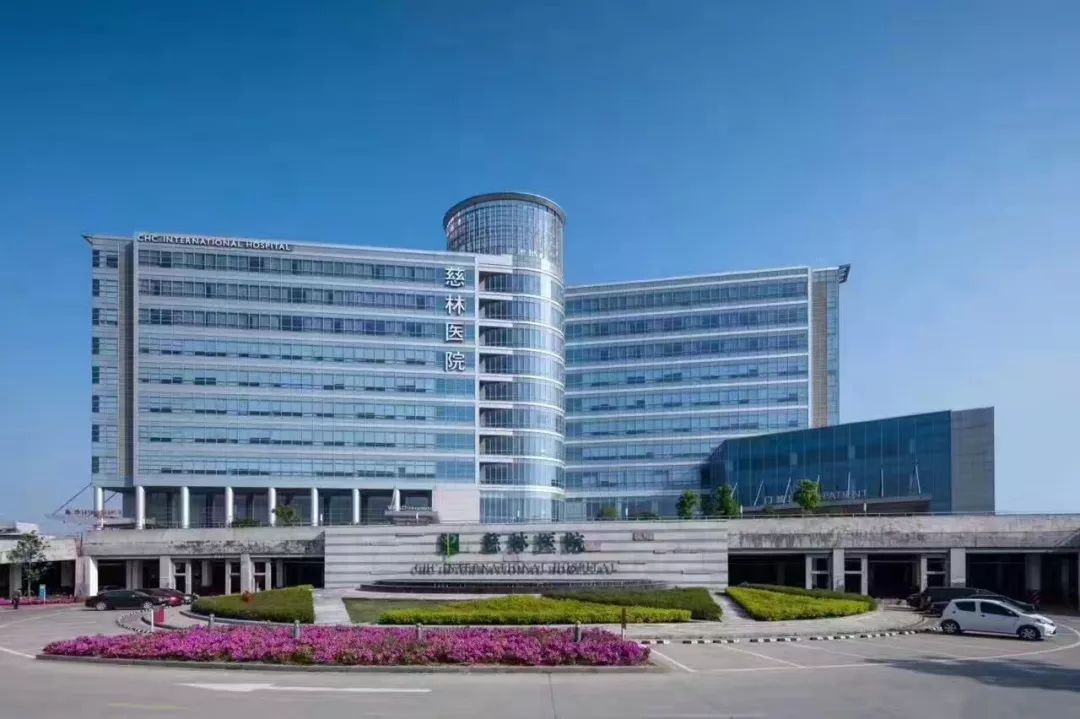

慈林医院
医院占地面积180余亩，建筑面积9万余平米，规划床位1400张，其中，一期总建筑而积为68226平米，床位数500床。二期总建筑面积约47950平米，床位数为200床。三期总建筑面积为124068平米，床位数700床。
已于2014年6月底投入运营。作为中国首家外资医院，慈林医院融合了西方和传统东方在医疗实践中的最优秀的经验、知识和文化，为这座浙江北部重要的制造业城市带来最先进的医疗服务。
项目信息
项目名称：慈林医院
项目地点：中国宁波慈溪
项目类型：医疗建筑
建筑面积：24万平方米（一、二、三期）
床位数：1400 张
设计单位：Gresham Smith（规划设计、建筑方案设计、室内方案设计、景观方案设计）、上海建筑设计研究院有限公司（施工图设计）
◆ ◆ ◆ ◆
设计理念
Medical care
◆ ◆ ◆ ◆
将最好的西方医疗实践与最好的传统东方实践结合起来。
提供一个灵活且具扩展性的环境，该环境应能够支撑未来医疗发展趋势和技术。
可持续性项目规划，不仅包含了绿色建筑战略，还将集中建立具有可持续性的有力的组织基础。
创造一个宜人的环境，既有利于病人康复，同时又能够加强医护人员的医疗能力。
◆ ◆ ◆ ◆
基地规划
Medical care
◆ ◆ ◆ ◆
用于医院新项目开发的土地现用作农田。多数临近地块也用于农业。医院地块南邻世纪大道，东邻桃源路。场地总面积为180亩。
1
医院场地退界要求
1.世纪大道后退15米
2.桃源路后退10米
3.转角后退18米
2
地形高差设计
充分利用原有地形高差，将南侧住院人口，东侧门诊入口与北侧后勤入口形成错层布置。机动车从世纪大道，桃园路经过坡道直接到达医院主体建筑二层的人口大厅位置。
完成工程项目的土方工程包括开挖和回填工程，包含以下各项：
1、建筑基础、步行道路和人行道的基础准备。包括形成稳定路基所需的所有藏槽。预计地下水标高会影响医院建筑的较低楼层，因此需要一个底板和基础排水系统。
2、地下设施沟槽的开挖，回填以及夯实工程。
3、基地东侧、南侧的回填土工程。
剖面分析
3
基地内流溉渠道的处理
两条灌溉渠道从东到西穿过基地，将地块划分成2块，不宜于医院功能流线布局及将来的高效运营，建议将渠道改造，沿基地北侧改道，既清足原有渠道完整连通的要求，又能为医院的建设和发展提共最大预留空间。

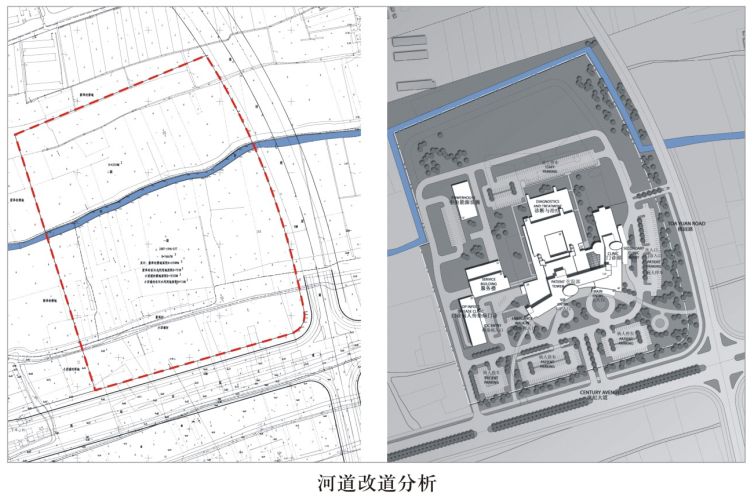

河道改道分析
◆ ◆ ◆ ◆
总体功能布局
Medical care
◆ ◆ ◆ ◆
一期医院建成后将分为 5个主要部分，具体分类如下：
1
门诊部
门诊部大楼总共四层，位于医院院区的东部边界。门诊的主入口朝南，次入口位于建筑的东面。
2
住院/医技/急诊大楼
该建筑最高为 11层，位于医院院区的中央，其主入口和住院大楼朝南。住院楼的可视高度将比地面高出63.6 米。医院主楼由多层的医技部分和住院大楼组成。
3
传染科门诊
传染科门诊为一层建筑，位于住院/医技大楼西面。三类门诊（发热、肠道及肝炎）的主入口位于车辆下客区以及急诊部的步行距离范围内。
4
后勤大楼
位于基地的西部，共两层楼，内设医院的辅助功能。主要污染和洁净货运平台将位于该大楼内。
5
能源中心
能源中心为两层楼建筑，内置院区内的主要机械和电气设备。该建筑作为独立设施进行设计，有利于医院的扩展和灵活性。

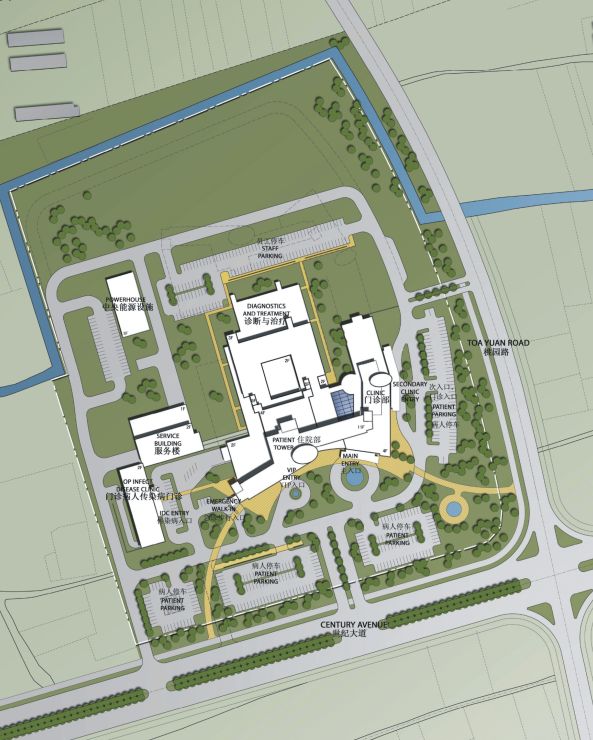

总平面图
◆ ◆ ◆ ◆
未来扩展规划
Medical care
◆ ◆ ◆ ◆
设计从提供医院使用最大可能性和扩展性理念出发，将一期建筑布置于基地的南侧，将来可向北，向西扩建二、三期。
新的 VIP住院楼二期建造在基地北侧，上部为VIP 病房，下部为 VIP 出入院大厅和服务设施。医院门诊部分在二期向北扩建，在东侧增设 VIP门诊入口，与普通门诊入口分开。医技在二期向北扩建，于原有医技形成整体。
三期时医技向西侧扩建。二期在基地北侧建造停车库，三期时停车库向西侧扩建。自行车停车场在二、三期时也相应扩展。能源中心二期向南扩建，后勤楼三期向西北扩建。

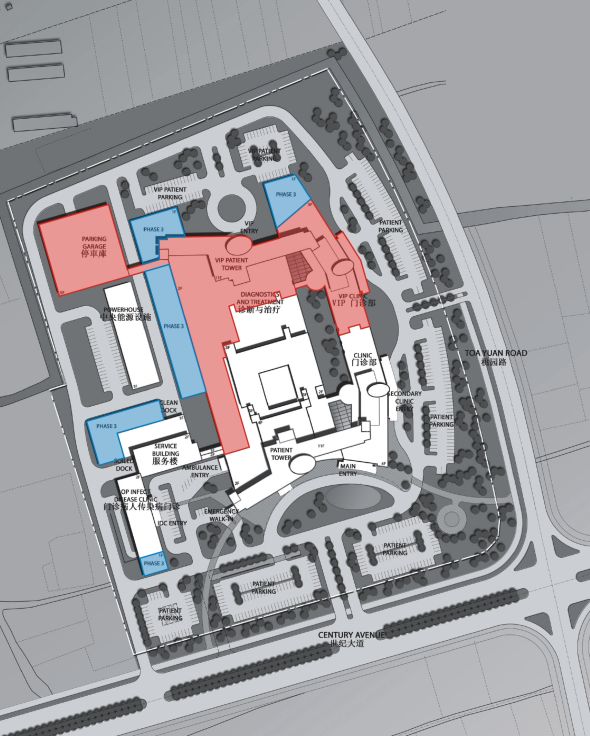

分期发展规划图

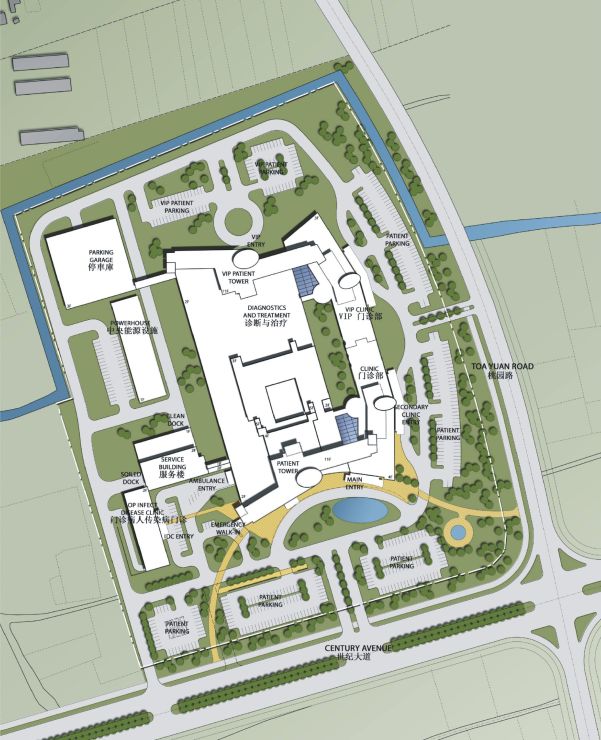

二期总平面图

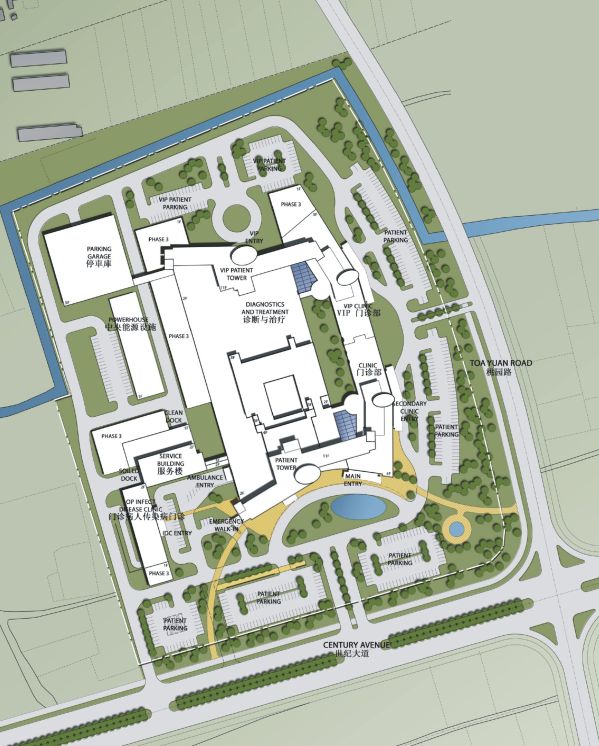

三期总平面图
◆ ◆ ◆ ◆
建筑设计
Medical care
◆ ◆ ◆ ◆

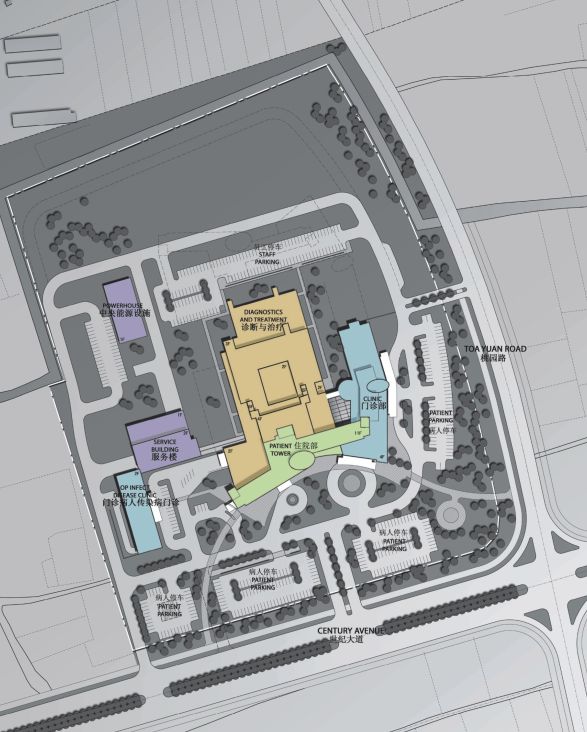

功能分区图
1
门诊
门诊与主楼共用一个位于基地东南部的入口。该建筑有 4 层，并包含许多专业和普通门诊，行政、办公室、医疗记录、放射肿瘤科、医疗肿瘤科，核医学以及康复科。要求单独设置出入口的科室位于门诊大楼2楼，从东面进入。
2
住院/医技大楼
主楼由多层的医技部分与高层住院楼组成，地上 11 层。主楼包含挂号、住院、诊断、手术、心导管/心血管造影实验室、内窥镜、急诊、留观、检验科、药房、医疗外科服务、 ICU、呼吸疗法以及产房。主要诊断和治疗区域位于 2 楼，并垂直连接至其它需要紧密相连的其它部门，如ICU。医技区域和门诊之间也建立了重要的公共联系。
3
传染科门诊
位于急诊步行入口的西侧，传染病门诊包括发热、肠道和肝炎门诊。所有这三个门诊都能独立的车行与步行流线。
4
后勤楼
服务大楼内包括饮食服务、环境服务和物资管理。主要清洁物品货运平台将位于后勤楼的北面。主要污物平台将位于服务大楼的西面。通过清洁和污染走廊系统连接园内各建筑，解决物资循环问题，并满足清污流线分开的要求。
5
能源中心
能源中心位于场地的西北扇区。所有主要的设施都将引至能源中心或从该处发散开并连接到各个建筑单体中。能源中心内将包含医院院区运作的必须的暖通和电气设备。能源中心内包括锅炉房、冷却塔、医疗气体设备和电气开关站。其他主要设备将位于建筑内或临近的公用设施庭院内。能源中心下设污水处理池。
6
内部交通组织
不同功能的电梯、自动扶梯将各个功能区域联系起来，充分满足病人、医护人员、清洁物品运输、污物回收等不同使用者及使用功能的需求。
◆ ◆ ◆ ◆
立面设计
Medical care
◆ ◆ ◆ ◆
慈溪医院院区将设计为现代风格的建筑。主要材料将应用于建筑外部，材料包括：玻璃、金属面板和混凝土。遮阳设施将与立面美观整体考虑。大规模的水平遮阳将保护住院楼的南面，垂直遮阳构建将用于保护住院楼的东面。朝南的公共空间立面将主要为玻璃材料。

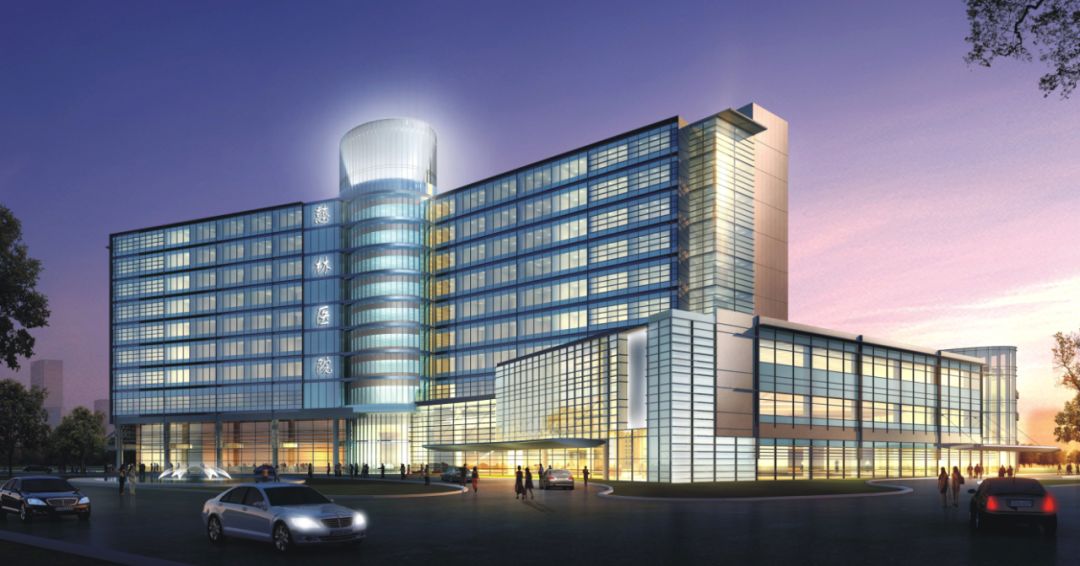

立面
◆ ◆ ◆ ◆
室内设计
Medical care
◆ ◆ ◆ ◆
主要室内设计理念是围绕中央庭院进行的。中央庭院将医院与门诊病人、住院病人、员工、访客以及外部空间联系起来。在可能的情况下，外墙将为透明材质，人们能直接看到室外。允许使用者看到外部。主要公共空间将容纳大量人流，同时还提供一个宁静、舒适的环境。

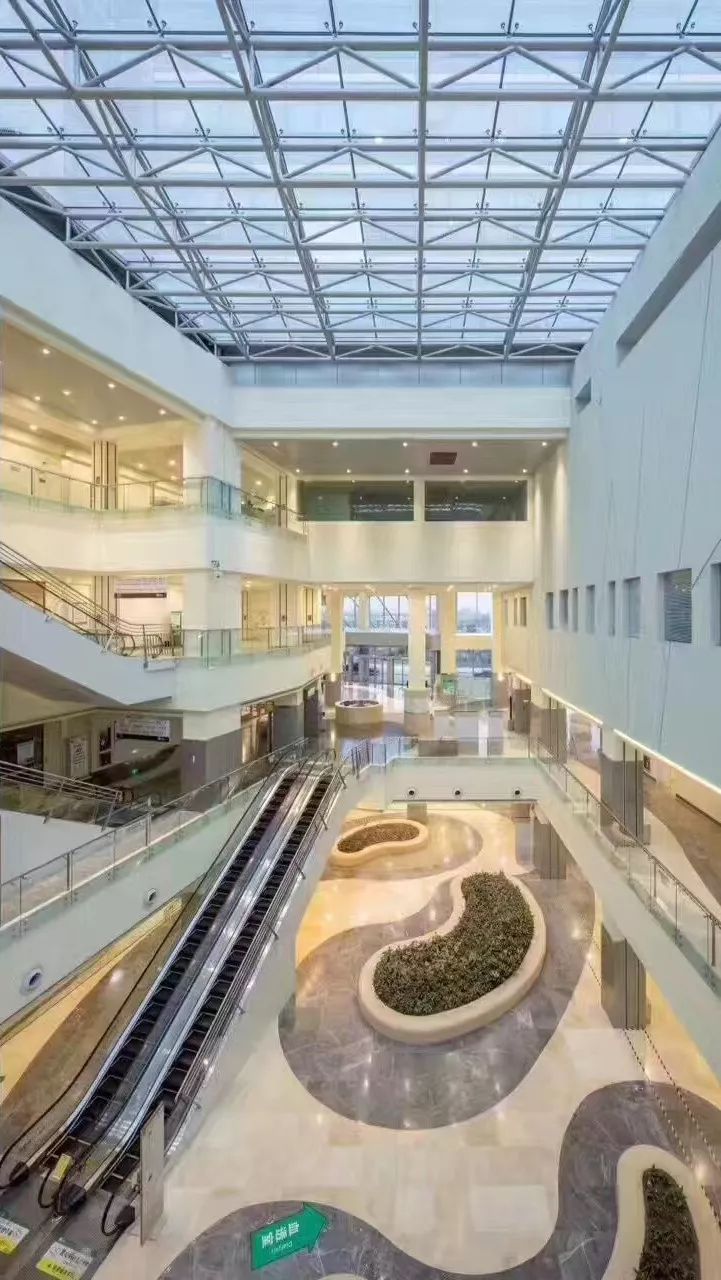

中庭

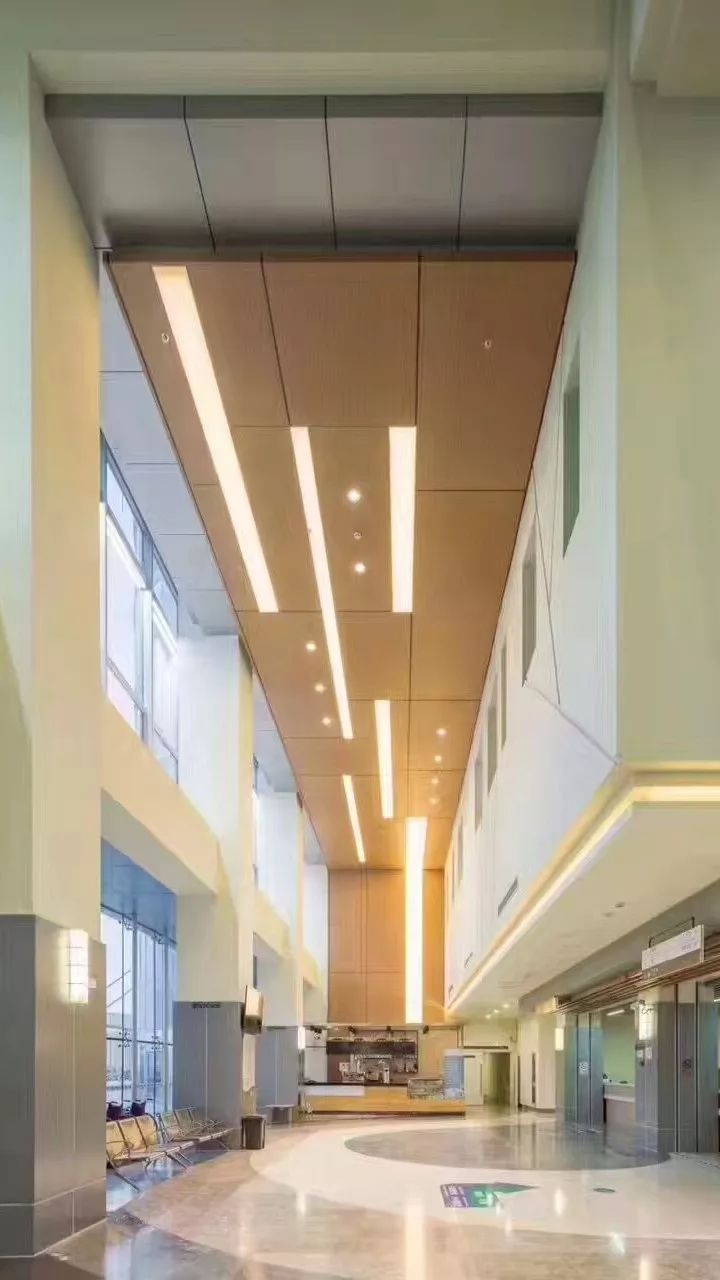

大厅
中庭内主要为茂盛的花园，阳光由大型顶部天窗射入。数个桥梁跨越中庭上部，连接两栋建筑。地面为石材地砖。木材将对整个空间进行强调。顶棚和墙面将进行吸声处理，控制噪音。
公共空间将满足病人和拜访人员的需求，通过降噪处理和照明设计，形成一个热舒适度佳的、保护隐私的、适合社交的空间。所选用装饰材料应具备持久性和易清洗的性能。根据医疗功能的不同，员工区域将进行不同层级的照明。

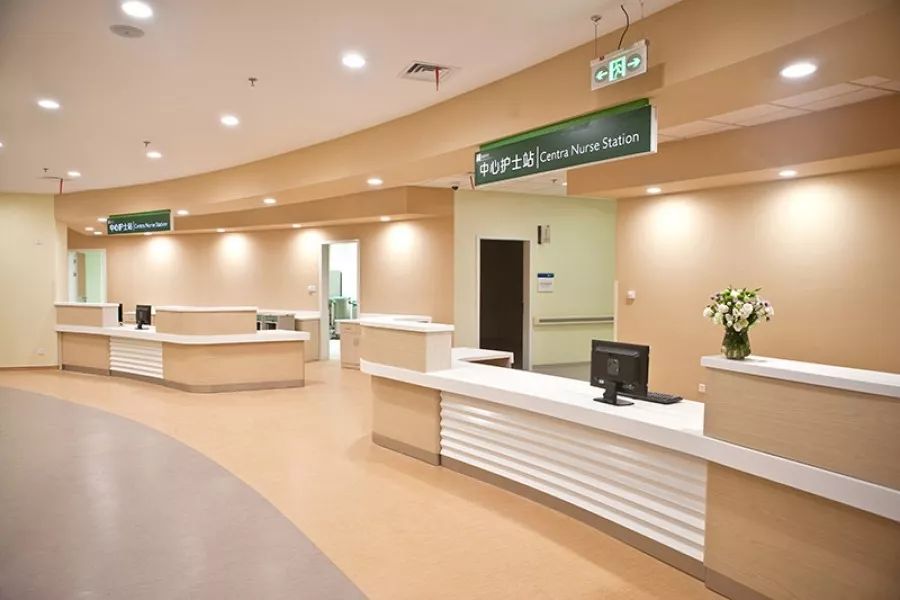

病区护士站
根据功能选择装饰材料类型。消毒区域为带整体基础的热焊接地板、环氧涂料喷涂以及易清洁的顶棚。墙体保护如抗冲击墙板、护角、安全扶手将贯穿使用。非消毒区域为硬质地面、橡胶、涂料墙以及墙保护。PVC面板将贯穿使用。
病人护理区将着重于保护病人的隐私、热舒适、噪音控制和照明等方面。饰面易清洗且耐用。病人房间设开敞式窗户用于自然通风。

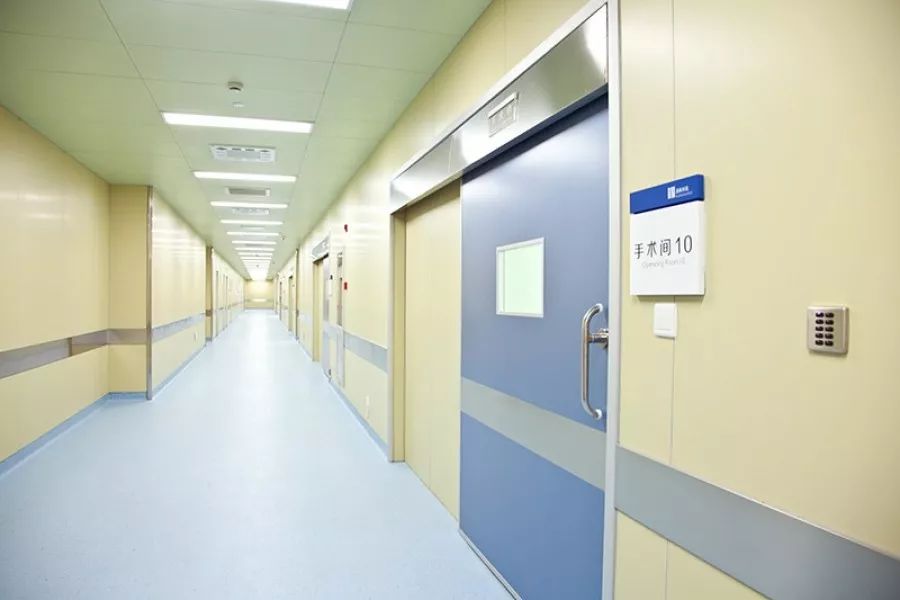

手术中心

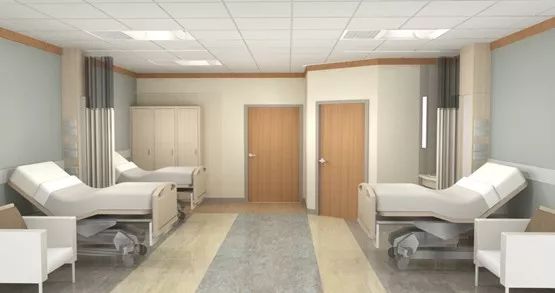

病房
◆ ◆ ◆ ◆
景观设计
Medical care
◆ ◆ ◆ ◆
景观设计理念简约直接。临近道路的地方将主要加入缓冲元素，用于隔离噪音，并美化医院的视野。其它主要景观元素将用来组织主要环境元素，如：林荫大道、停车场以及建筑入口车道。
沿着主要公共空间将有一个景观庭院，用于组织门诊病人流通。该庭院由三层的建筑围合，其中穿插一系列的空中走道连接医技与门诊部分。

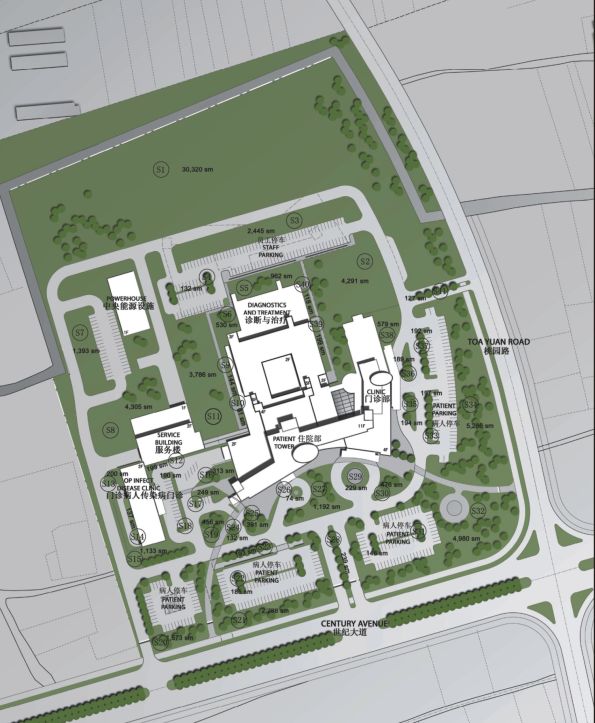

绿化规划图

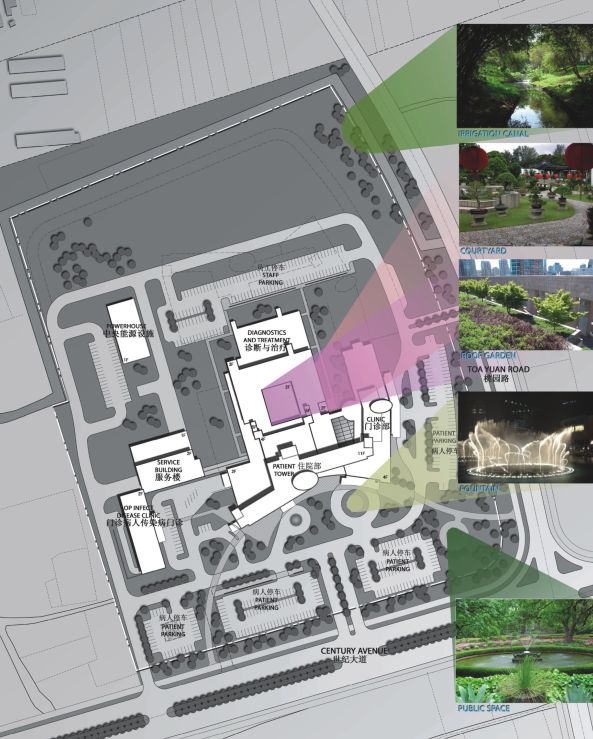

景观设计图

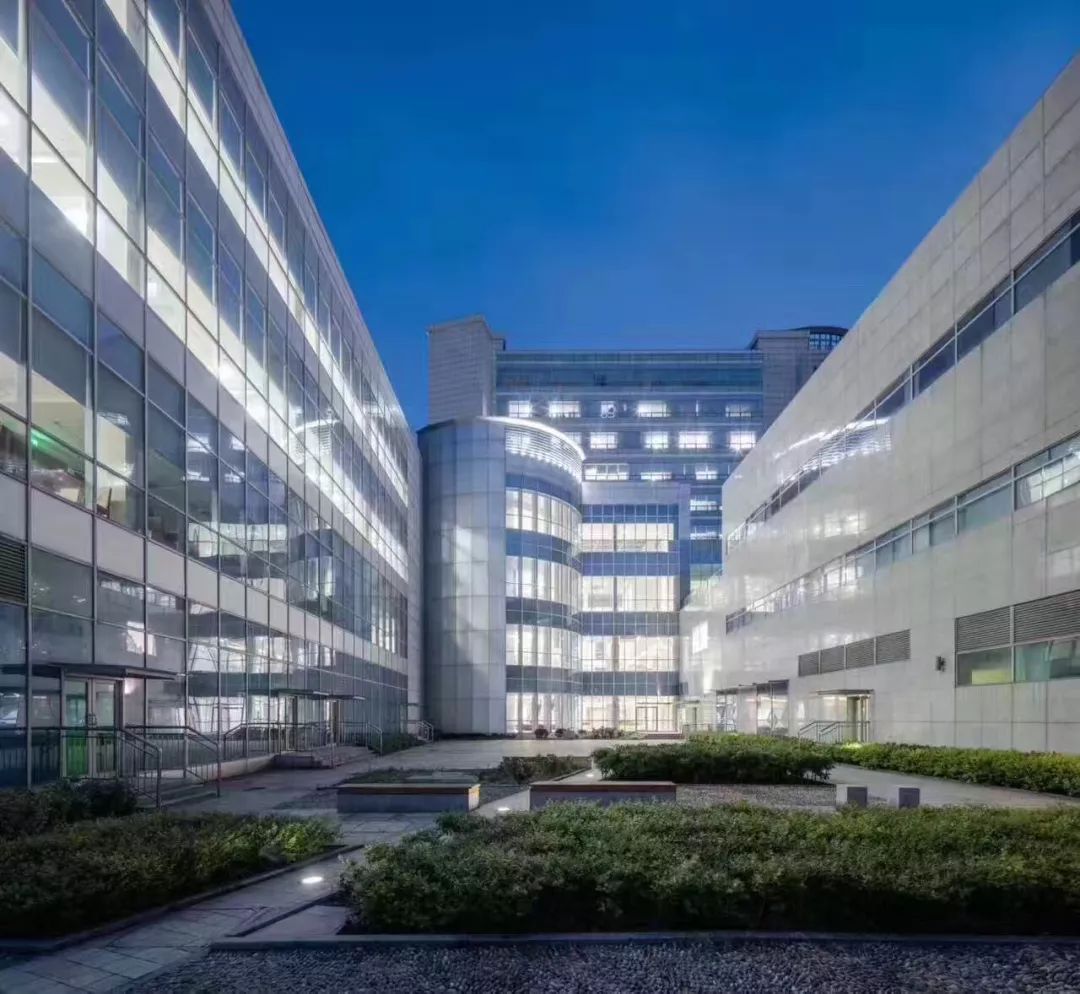

实拍院内景观
◆ ◆ ◆ ◆
消防设计
Medical care
◆ ◆ ◆ ◆
进行方案设计时，有关消防的设计是基于参考规范的基础制定的。因为医院主楼的总高度为63.6米，所以该结构和门诊楼将被划分为高层建筑。慈溪医院院区内的其它建筑将被划分为低层建筑。消防控制中心的建议位置为后勤大楼一楼。消防控制中心将设单独的外部出口。
沿着建筑的南部，提供有进入医院的紧急车道。根据消防规范，高层建筑周长的至少25%或与建筑最长侧相等的长度需直接落地。同时还须留有足够的消防登高场地。建筑的高层住院部分，走廊任意点到达安全出口的双向疏散距离最长不超过24米，单向疏散距离最长不超过12米。
其他部分走廊任意点到达安全出口的双向疏散距离最长不超过30米，单向疏散距离最长不超过15米。医院大楼根据规范划分防火分区。塔楼楼梯间口应直接连接到室外，或通过一个安全走廊到达室外。疏散楼梯采用防烟楼梯和部分封闭楼梯。
院区其它建筑部分同样设消防环道。这些建筑都将根据规范要求进行防火分区设置和防排烟措施。

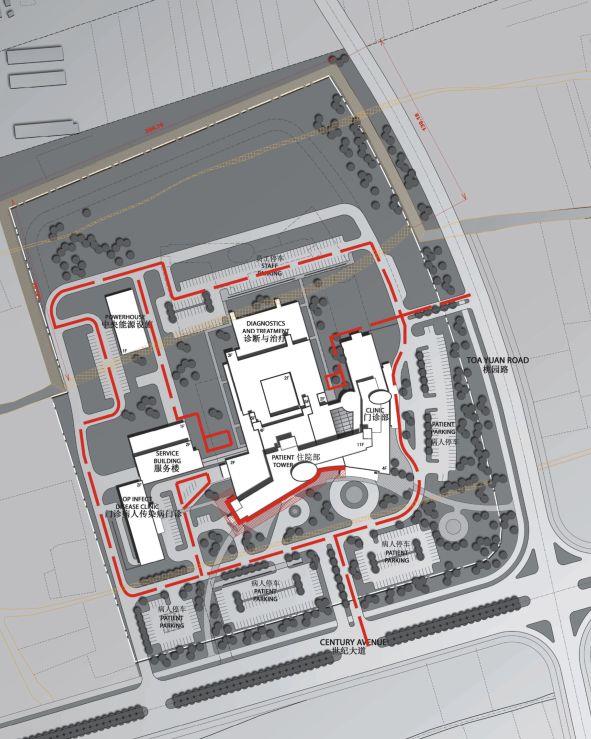

消防规划设计图
End
Gresham Smith拥有50多年的医疗设计咨询经验，以坚实的专业知识和专业经验提供创新、尖端的医疗设计解决方案。
