探地雷达技术是一种基于电磁波的非破坏性检测技术，通过探测地下介质的电磁特性，可以获取地下目标的信息。
在隧道工程中，探地雷达技术能够提供高分辨率、高精度的地下结构信息，为隧道建设、维护和安全评估提供重要参考。
本文以理论知识为主探讨探地雷达技术在隧道结构分析中的应用，包含了探地雷达技术原理与工作机制，隧道内部结构和隧道周边地质情况的探测，并对该技术的优势与局限进行了讨论以及如何发挥优势与应对局限。
«——【·探地雷达技术原理与工作机制·】——»
探地雷达技术是一种基于电磁波的非破坏性检测技术，通过探测地下介质的电磁特性，可以获取地下目标的信息。这项技术应用于隧道检测中，可以提供高分辨率、高精度的地下结构信息，为隧道建设、维护和安全评估提供重要参考。
1.原理
探地雷达技术的基本原理是利用发射器产生的电磁波辐射到地下介质，然后接收器接收经过地下介质反射或散射后的信号。
当电磁波穿过地下的不同介质时，它们会与地下目标相互作用，导致信号的反射、散射或折射。接收到的回波信号包含了地下介质的信息，通过对这些信号进行处理与解释，可以推断地下结构的性质。
2.工作机制
在探地雷达技术中，发射器产生的电磁波通常是脉冲电磁波或连续波。脉冲电磁波是指发射器以脉冲形式产生电磁波信号，这种方式能够提供较高的信号能量，适用于较大深度的探测。而连续波是指发射器持续产生电磁波信号，通常用于对较浅的地下结构进行高分辨率探测。

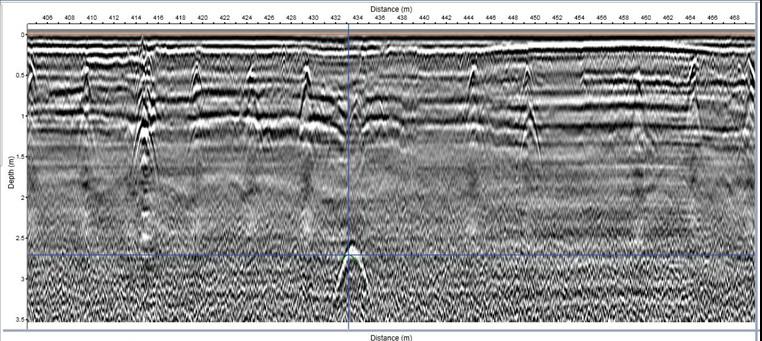

当电磁波传播到地下介质时，会与地下目标相互作用，产生回波信号。这些回波信号会被接收器记录下来，然后进行数据处理与分析。探地雷达系统通常采用多接收器或多频率的方式来获取更多信息，提高地下结构分辨率。数据处理包括时域与频域分析，以及各种滤波与去噪技术，以提取有用的地下结构信息。
3.应用于隧道结构分析
探地雷达技术在隧道检测中具有广泛的应用，可以用于隧道内部结构分析和周边地质情况探测。在隧道检测中，探地雷达技术的高分辨率、实时性和非破坏性等优势使其成为一种强大的工具。但也需要注意到其局限性，如对地下介质的敏感性受限和地下复杂结构的解释较为困难。
«——【·隧道内部结构分析·】——»
隧道内部结构分析是探地雷达技术在隧道检测中的重要应用之一。通过探地雷达技术，可以非破坏性地获取隧道内部的地质信息，为隧道建设和维护提供关键数据。
1.隧道深度测量

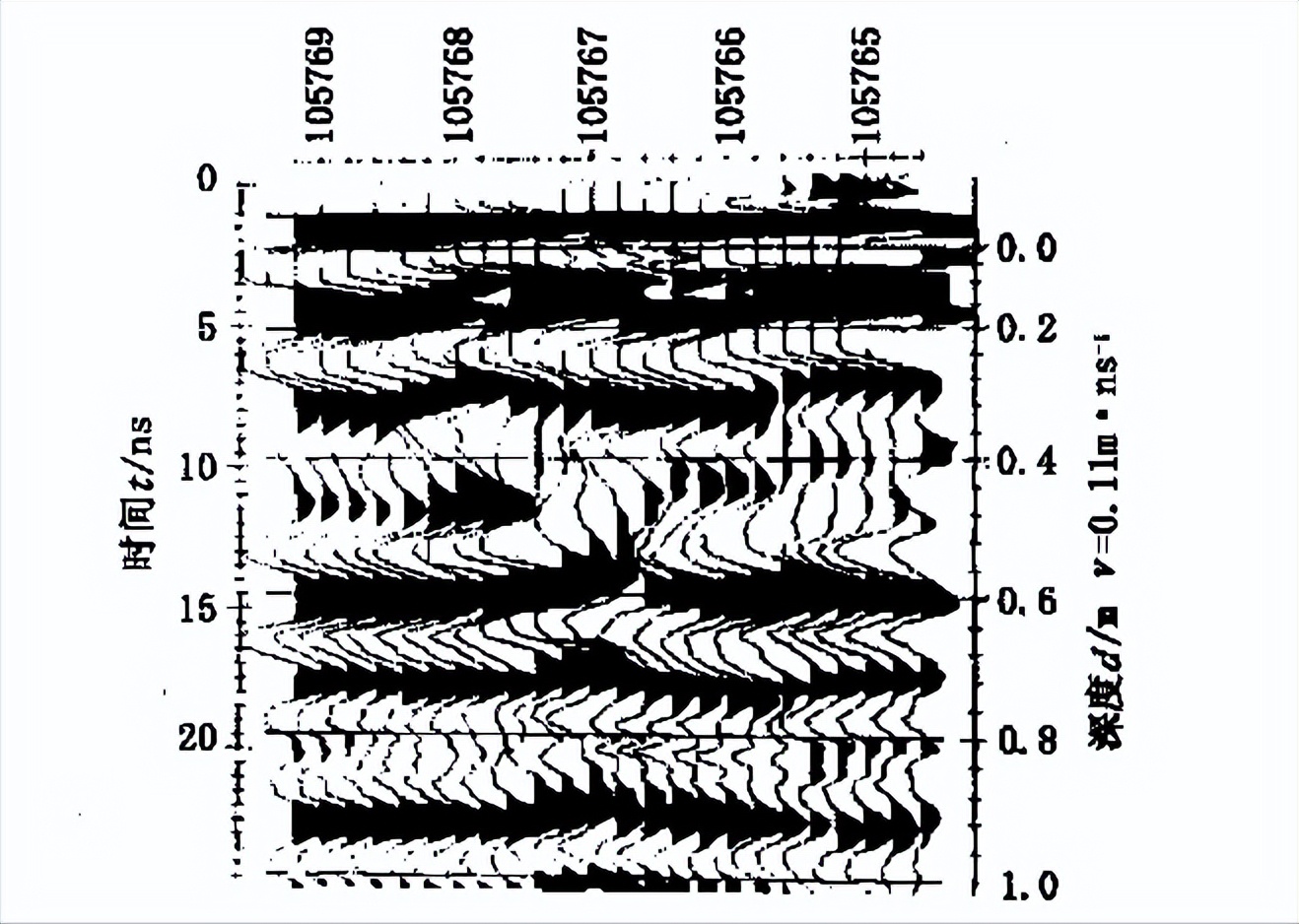

探地雷达技术可以准确地测量隧道的深度。当探测器发送电磁波到地下并接收回波信号时，可以通过计算信号的传播时间来推断隧道底部的位置。这种方法可以避免实际施工中的测量困难和安全隐患，为隧道设计提供准确的深度信息。
2.隧道几何形状分析
除了深度信息，探地雷达技术还可以提供隧道的几何形状信息。回波信号的幅度和反射特性可以揭示隧道的截面形状，从而帮助工程师了解隧道断面是否符合设计要求。如果存在异常的几何形状，可以及早发现并采取相应措施，确保隧道施工的顺利进行。
3.内部裂缝和岩土层分布
探地雷达技术还能探测隧道内部的裂缝和岩土层分布。当电磁波穿过地下介质时，会遇到不同介质的边界，从而导致信号的散射。通过分析回波信号的散射特征，可以确定隧道内部裂缝的位置和岩土层的分布情况。这对于评估隧道的稳定性和可靠性非常重要，为隧道工程提供有效的安全保障。
4.结构完整性评估
探地雷达技术可用于评估隧道的结构完整性。通过检测隧道内部的异物或空洞，可以帮助工程师发现可能影响隧道结构强度的问题。及早发现这些问题有助于采取修复措施，避免潜在的结构失稳和安全风险。
探地雷达技术在隧道内部结构分析中是一项非常有价值的技术。它为隧道工程提供了高效、准确的地质信息，为隧道的设计、施工和运营提供了重要参考，有助于提高隧道的安全性和可靠性。
«——【·隧道周边地质情况分析·】——»
隧道周边地质情况的分析对于地下隧道的建设和运营至关重要。探地雷达技术在隧道周边地质情况分析方面具有独特优势，可以非破坏性地获取地下结构信息，为隧道工程的安全性和稳定性提供重要参考。
1.地下裂缝探测
探地雷达技术可用于探测地下裂缝的位置和分布情况。地下裂缝是导致地质不稳定性和地表沉降的主要原因之一。
通过分析回波信号的特征，可以确定隧道周边地区是否存在地下裂缝，并评估其对隧道工程的影响。及早发现和定位地下裂缝，有助于采取相应的支护和加固措施，确保隧道周边地质的稳定性。
2.岩土层分布与水位探测
探地雷达技术可以用于探测隧道周边地区的岩土层分布和地下水位。通过分析回波信号的强度和反射特性，可以判断不同岩土层的存在与厚度，也可以识别地下水体的位置和水位情况。这些信息对于隧道的施工和运营具有重要意义，有助于确定合适的支护措施和排水方案，保障隧道的稳定和安全运行。
3.地下空洞与土体变形探测
探地雷达技术还可以用于探测地下空洞和土体的变形情况。地下空洞是地质灾害的一种，可能导致地表塌陷和隧道结构破坏。通过探测地下空洞的位置和范围，可以预防潜在的地质灾害。它还能识别土体的变形情况，帮助工程师判断土体是否存在蠕变和滑动等现象，从而采取相应的加固措施。
4.地质结构层析成像

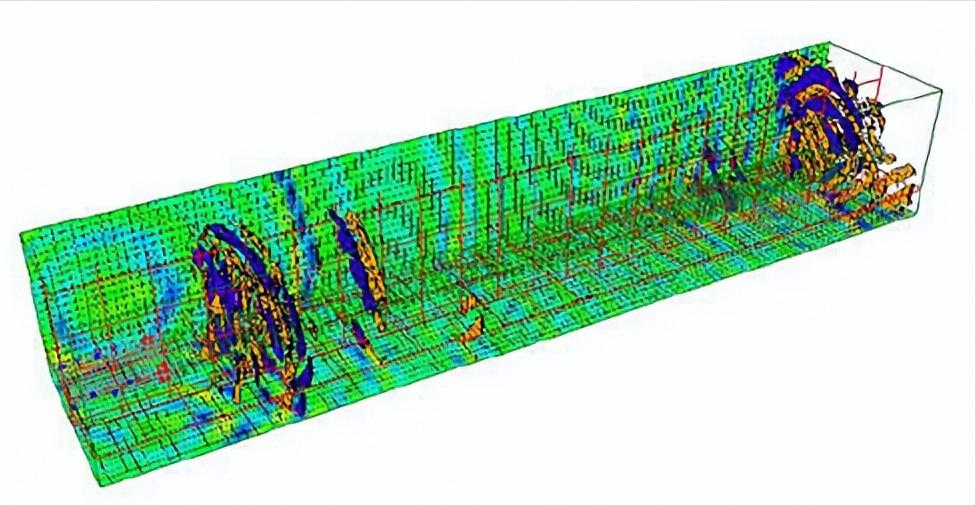

探地雷达技术的多接收器或多频率探测方式可以用于地质结构的层析成像。通过采集多个角度或频率的回波信号，可以重建地下结构的二维或三维图像。这种成像技术提供了更全面的地下结构信息，有助于工程师更好地理解隧道周边地质情况，从而做出更精准的决策。
探地雷达技术在隧道周边地质情况分析中是一项非常有价值的技术。它为隧道工程提供了全面、准确的地质信息，有助于确保隧道建设和运营的安全和稳定。随着技术的不断进步，探地雷达技术在隧道检测领域的应用将更加广泛和深入。
«——【·探地雷达技术的优势与局限性·】——»
探地雷达技术作为一种非破坏性地质勘探方法，在隧道检测中具有显著的优势，同时也存在一些局限性。
1.优势
非破坏性检测：探地雷达技术是一种非破坏性地质勘探方法，通过探测地下电磁特性，无需对地下结构进行干扰或破坏，避免了对隧道工程的影响，保证了隧道的安全性和完整性。
高分辨率：探地雷达技术具有较高的分辨率，能够探测到较小尺度的地下结构变化，例如裂缝、空洞和岩土层变化等，为隧道建设和维护提供了更准确的地质信息。
实时性：探地雷达技术能够即时获取数据，并通过实时处理显示地下结构信息，为隧道施工和运营提供及时的反馈和决策支持。
高适应性：探地雷达技术适用于不同地质环境，可以在各种地质条件下进行有效的地质勘探，包括岩石、土壤、水体等。
2.局限性
地下介质的复杂性：地下介质的复杂性可能导致探地雷达信号的解释较为困难。比如高度含水的地下介质可能会引起信号的衰减和散射，降低探测深度和分辨率。
地下结构解释的主观性：对于探地雷达所探测到的回波信号的解释依赖于地质学家或工程师的经验和判断，因此存在一定的主观性。这可能导致在不同专家之间对地下结构的解释存在差异。
深部探测限制：对于较深部地下结构的探测存在一定的限制。探地雷达技术的探测深度受限于信号的频率和地下介质的电磁特性，因此对于深部地质结构的探测可能较为困难。
«——【·发挥优势与应对局限·】——»
多种技术综合应用：在应用中可以将探地雷达技术与其他地质勘探方法结合使用，如地质雷达、地下钻探等。多种技术的综合应用可以弥补各自的不足，提高地质结构分析的准确性和全面性。
数据处理与模型验证：在进行数据处理时采用合适的算法和模型，以确保对回波信号的准确解释。同时对探地雷达技术的结果进行验证，可以通过实际施工和勘探数据进行对比分析，提高数据的可信度和准确性。
不断改进技术：探地雷达技术作为一项发展中的技术，其设备和算法不断得到改进和创新。随着技术的进步，探地雷达技术的性能将不断提高，更好地满足隧道检测的需求。
综合考虑探地雷达技术的优势与局限性，并采取相应的应对措施，可以使其在隧道检测中发挥更大的作用。尽管探地雷达技术存在一定的局限性，但其非破坏性、高分辨率和实时性等优势使其成为隧道工程勘探领域中不可或缺的工具。
«——【·笔者观点·】——»
探地雷达技术在隧道检测中具有广泛的应用前景。通过不断改进和创新，提高技术性能和数据处理能力，将更好地满足隧道工程勘探的需求，为隧道建设和运营提供更加可靠的地质信息支持。
在未来可以将探地雷达技术与其他地质勘探方法结合使用，如地质雷达、地下钻探等，形成多技术综合应用的模式，以提供更全面、准确的地质信息。随着信息技术的不断发展，探地雷达技术还可以与智能化监测系统相结合，实现实时、连续的隧道检测，及时预警地质灾害风险，提高隧道运营的安全性和稳定性。
«——【·参考文献·】——»
[1] 隧道检测与健康状况评价研究综述[J]. 昝文博;赵春晨;王宁;杨谦.筑路机械与施工机械化,2020(10)
[2] 公路隧道检测车现状及发展趋势[J]. 邱雨.汽车实用技术,2020(22)
[3] 探地雷达应用于隧道检测技术的波形识别[J]. 王庆.工程技术研究,2017(09)
[4] 探地雷达在隧道衬砌结构质量检测中的应用与研究. 宋磊.市政技术,2018
[5] 探地雷达在隧道检测中的应用[J]. 梅本荣;蒋宣艳.黑龙江交通科技,2014(05)
