L-509X将高质量独立放大器和高性能集成放大器的特性集成到一个产品中。LUXMAN在2002年推出L-509fSE时就提出了打造理想集成放大器的目标，现在随着L-509X的开发，这一目标已经实现。L-509X集成放大器配备了许多理想的功能，如新的LECUA1000和前置放大器电路输出级中的分立配置缓冲电路。LUXMAN的ODNF(仅失真负反馈)原始放大器反馈电路和一个具有独立左右声道隔直电容的电源是这种设计的内在特性，以及许多仅在高端型号中使用的组件，确保了高质量的音频再现。L-509X的设计融合了LUXMAN专有技术的精华，开辟了新的领域，创造了“分离在一个单元中”的终极表达。

ODNF 4.0版-创新的放大反馈电路

L-509X设计中不可或缺的一部分是LUXMAN独创的ODNF4.0放大反馈电路，具有高速主压摆率、超宽带宽和低失真水平，这是通过仅反馈放大电路输出的音频信号失真成分来实现的。L-509X配备了最新版本的4.0 ODNF，由于三重并联的第一级误差检测电路，极大地提高了失真检测的精度。由于并联的第一级和装有达林顿晶体管的第二级放大电路，实现了较低的阻抗和较高的信噪比。输出级采用3级达林顿电路和4并联推挽结构，类似于M-700u功率放大器。这实现了120 w+120 w(8ω)和220 w+220 w(4ω)的输出，使L-509X能够以丰富的动态和饱满的表现力有力地驱动扬声器。“ODNF代表“仅失真负反馈”。

底盘结构体现了卓越的功能和设计

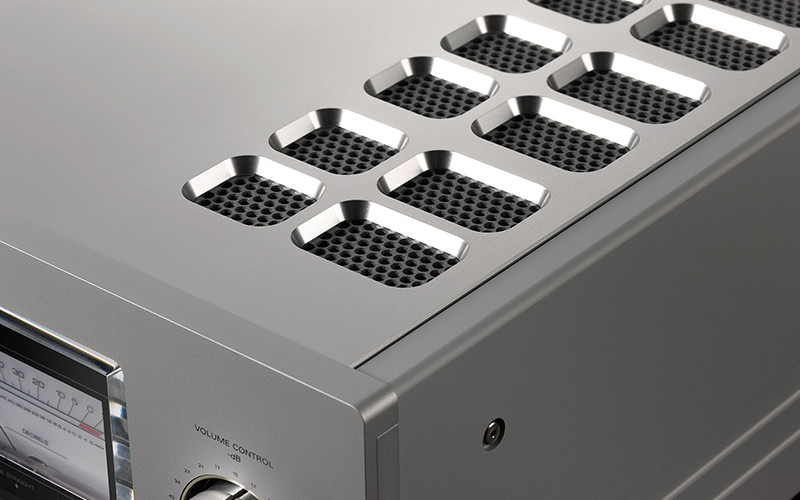

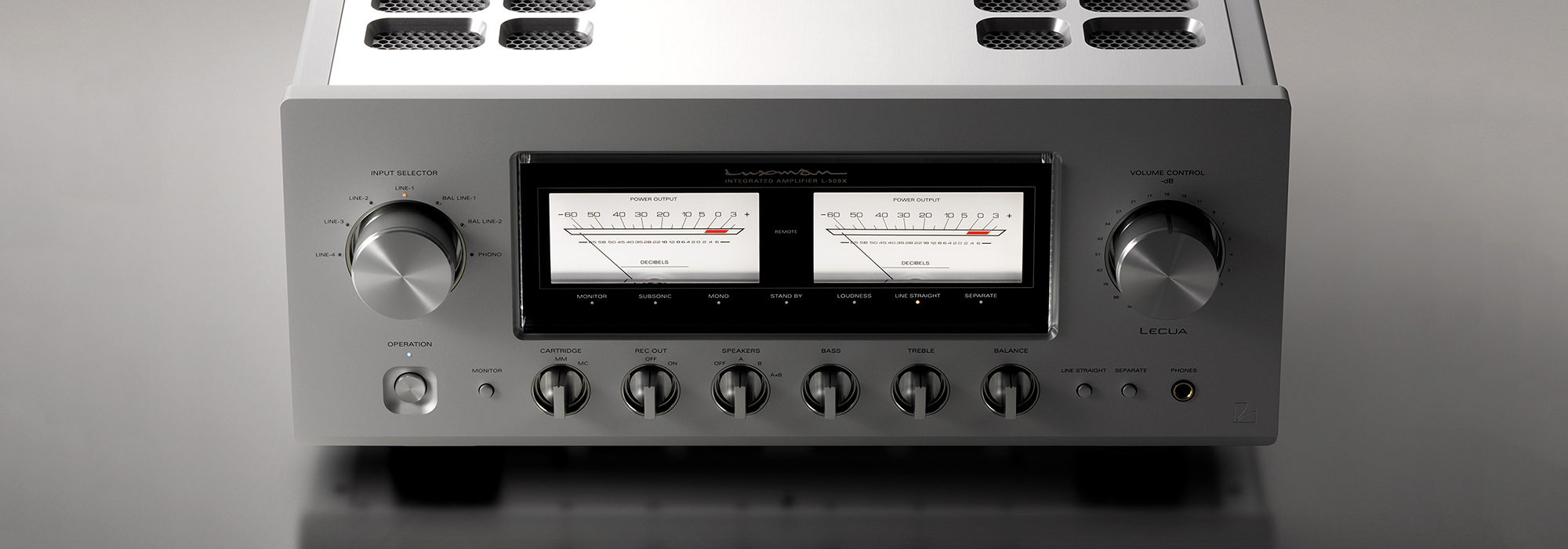

L-509X的顶部面板具有漂亮的波纹表面，并加宽了通风孔以改善散热。无回路机箱结构限制了接地阻抗的任何增加。用白色led照明的模拟电平表增加了优雅和时尚的外观。

丰富的用户友好功能

L-509X配备了高品质的唱机放大器，与MM和MC拾音器兼容。该型号提供了高品质集成放大器应有的所有功能，包括低音和高音音调控制、由LECUA控制的L/R平衡调节、预/功率分离功能、音量控制和耳机输出，所有这些功能都集成到一个单元中，而不会影响音质。

铜合金端子

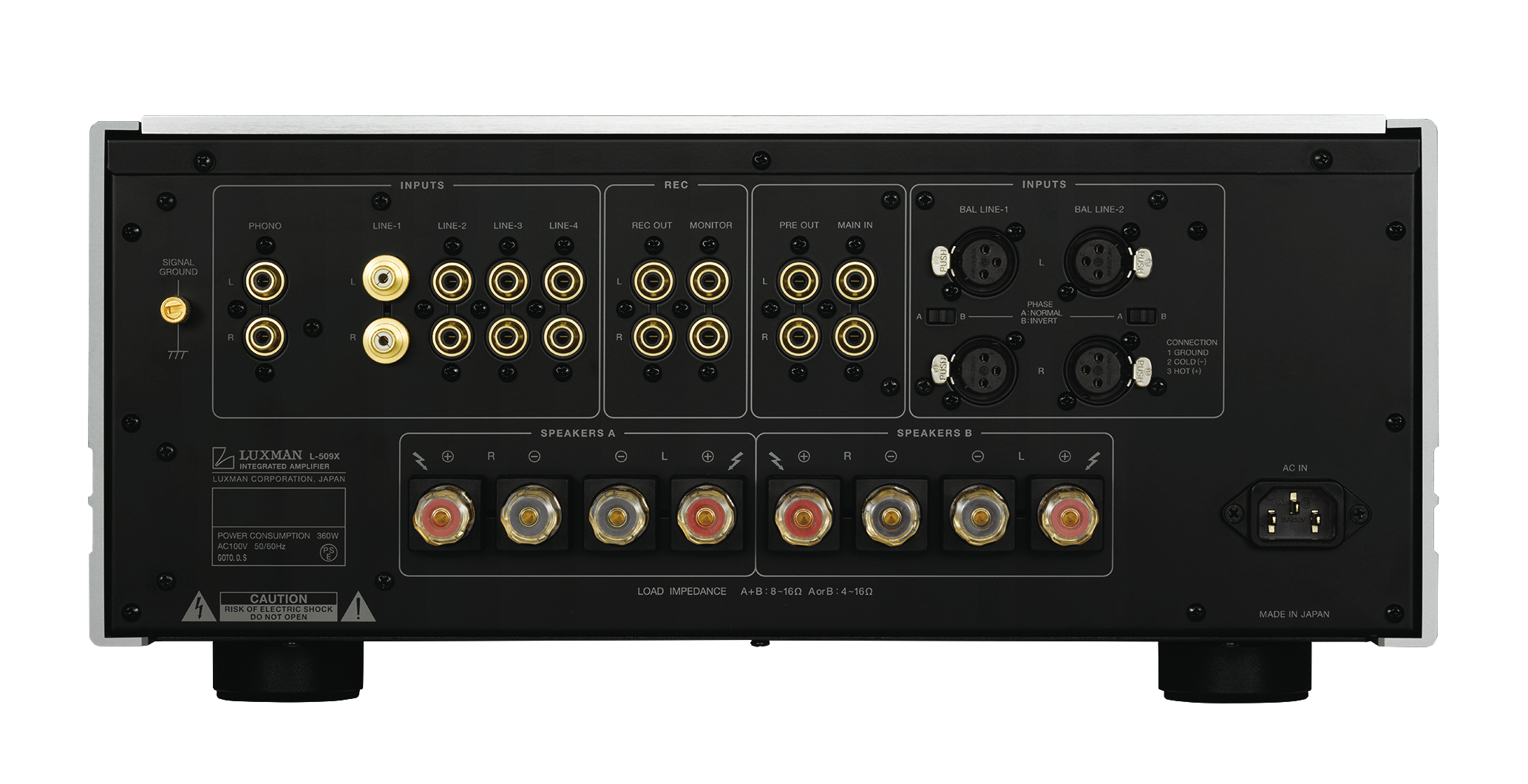

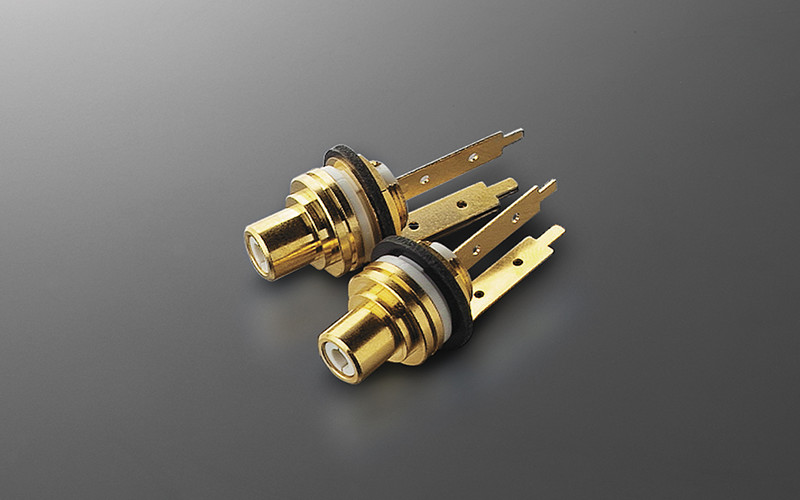

由铜合金制成的高质量RCA端子用于L-509X的LINE-1输入，结合了铜的导电性和黄铜的耐用性。L-509X配备了许多适合旗舰机型的定制组件，如强大的电源和兼容Y型连接器的高级扬声器端子。

分级铸铁支脚

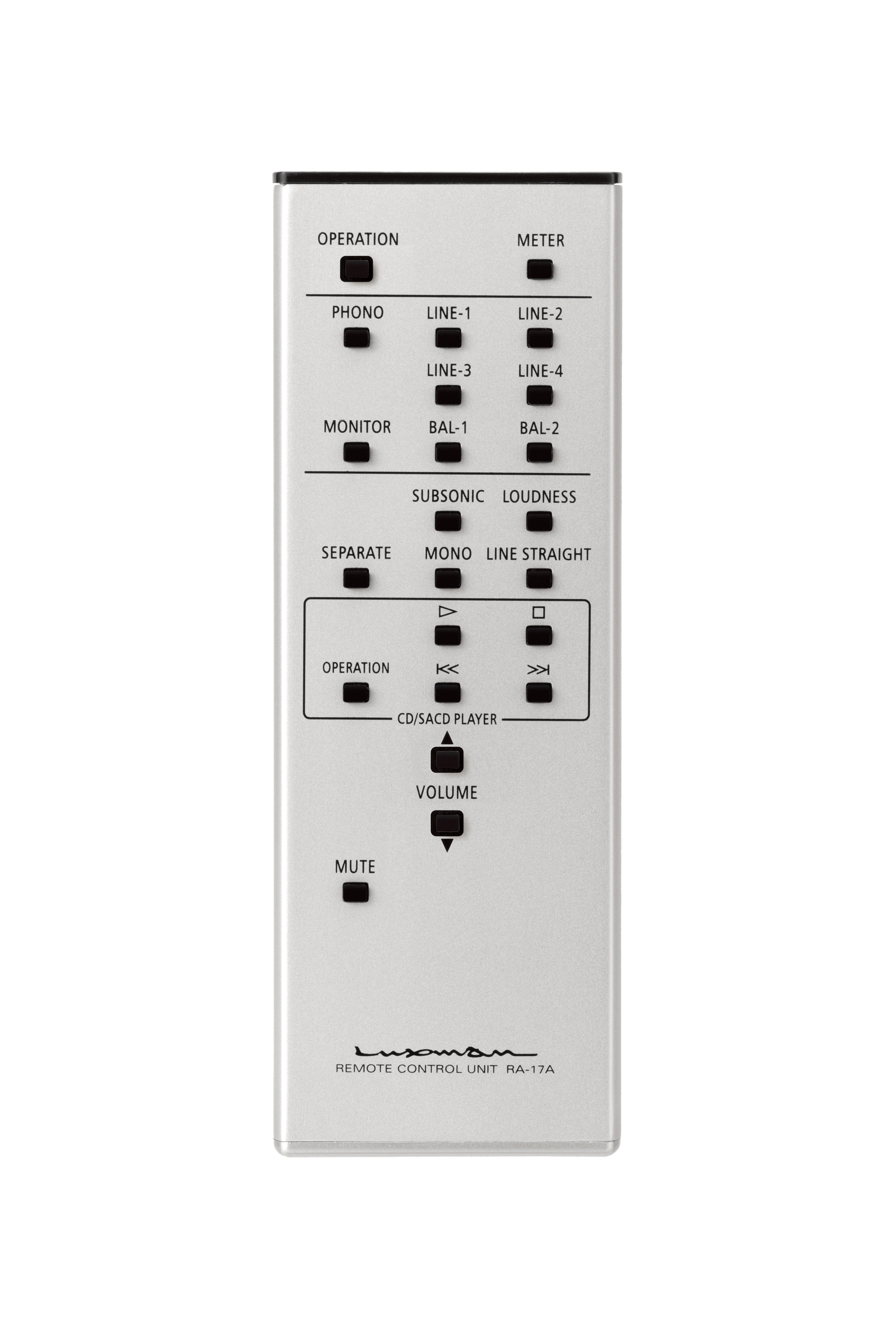

采取了彻底的消除振动对策，使用具有密度梯度的铸铁支脚来消除共振。高等级的铝制遥控器也是标准配置。

高稳定性电源

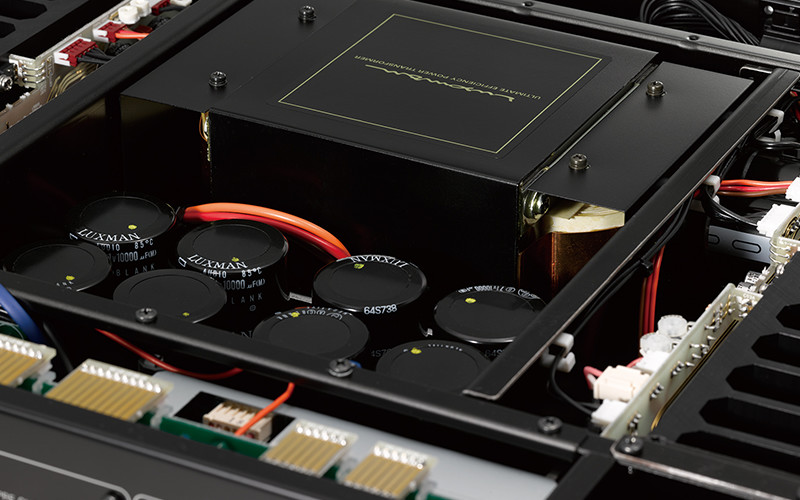

为L-509X开发的高度稳定的电源电路具有600 VA EI-core型电源变压器和独立的左右通道大容量隔直电容器(每通道10，000μFx4)。这种宽松的定制规格确保电源单元不会受到任何负载波动的影响。

离散缓冲电路

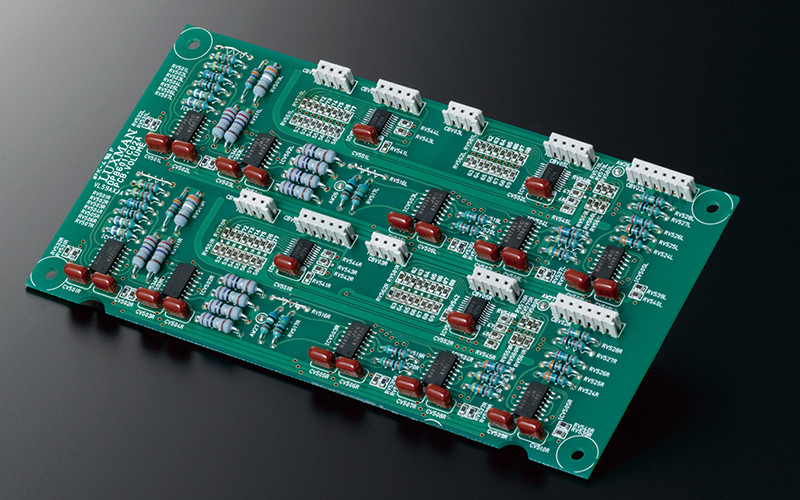

L-509X配备了一个分立缓冲电路，相当于高端LUXMAN C-900u独立放大器中使用的类型。该电路保持了音频信号的清晰度，同时显著增加了随后的功率放大级的驱动力

在设计中优先考虑音频质量

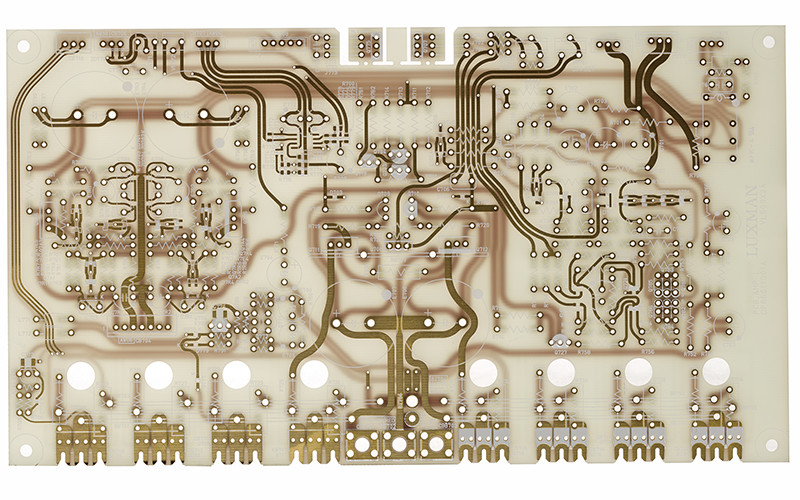

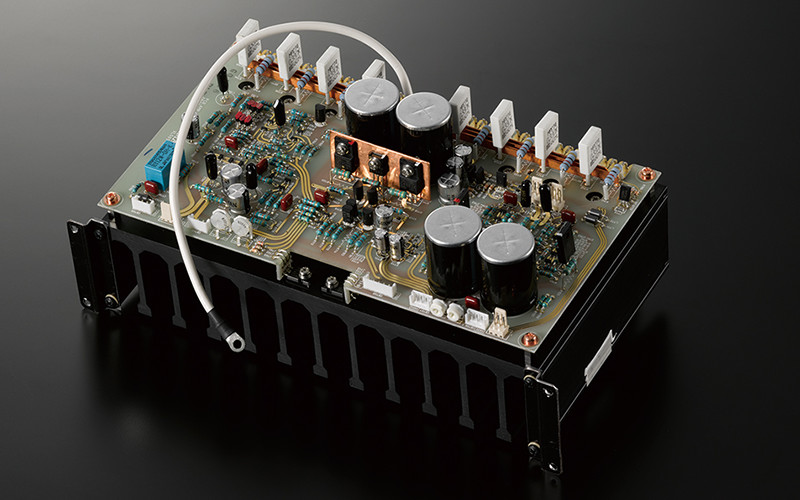

放大器板使用抗裂剥离涂层PCB可防止音频信号质量受到不利影响。该产品优先考虑音频质量，例如无角度的直接布线模式，被称为原始的LUXMAN直线结构，通过最佳最短路径确保信号传输顺畅。

增加的阻尼系数

大容量、低电阻扬声器继电器并联连接，能够无损传输L-509X的大功率电源电路和放大器输出部分产生的强大驱动力。放大器板输出使用3.5mm2电缆，单元的阻尼系数为370，使L-509X能够精确驱动各种扬声器。

新型LECUA*1000电脑衰减器

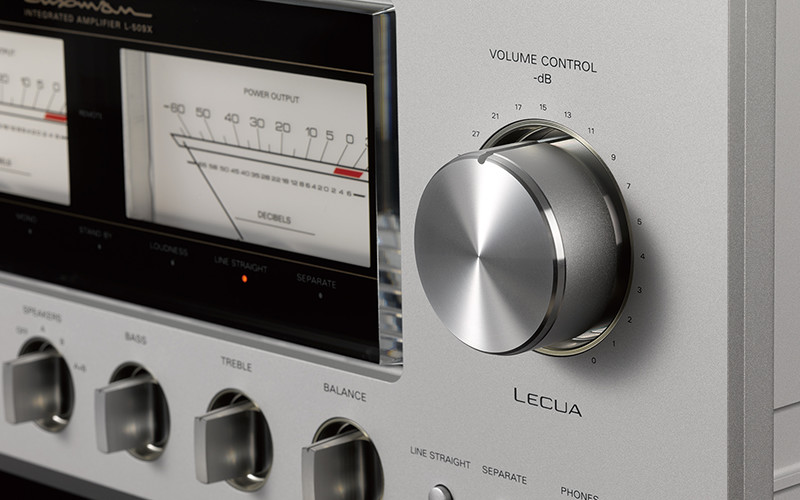

LUXMAN的新LECUA1000是L-509X前置放大器部分和音量调节控制的核心。这种计算机化衰减器与放大电路集成在一起，放大电路是高端LUXMAN C-900u控制放大器的一个组成部分。LECUA提供了一个理想的音量控制系统，允许在88个步骤上平滑和精细地调节音量，从而最大限度地减少音量调节范围内任何一点的音频质量下降。新的LECUA1000的一个进步是3D设计布局。衰减器电路板直接连接到放大电路板。信号路由被最小化，并且效率被成功地提高。此外，这种设计非常耐外部振动，并消除了音量控制范围内的音频质量变化。该系统的坚固性确保了使用寿命和耐用性。*LECUA代表“Luxman电子控制最终衰减器”。

参数：

■连续有效输出功率: 120W+120W（8Ω），240W+240W（4Ω）

■输入灵敏度: 180mV

■频率响应: 20Hz-100KHz

■体积: 440×193×463mm

■重量: 29.32kg
