更换我的Drake SW8台式接收机上的控制面板

文：SWL Post Thomas

在2019年，我冲动购买了：Drake SW8台式接收器。如前所述，我一直想要SW8。我的好友戴维·高伦（David Goren）很久以前就推荐这款接收器。每次我呆在他位于Flat Bush的家中时，他都会神奇地将SW8用作客房的床头收音机。

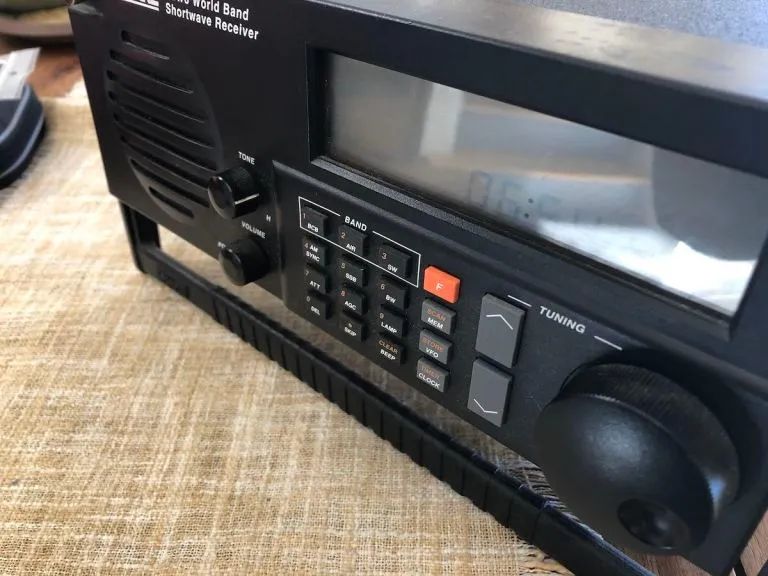

收到SW8并将其发布后，我意识到它和Drake接收器中常见的问题一样：易碎的键盘。其中有几个按钮无法正常工作，或者每次按下都建立了多个联系人，或者根本不起作用。

随着时间的流逝，橡胶膜每个垫片背面的黑色碳点逐渐磨损，触控失灵。我相信那个时代的许多Drake接收器都使用相同的键盘样式（尽管配置不同）。

卖方将它卖给我时我并没有意识到这一点，坦白说，我觉得这笔交易很划算，因此没有因为此问题再找卖家。

几个月后，我发现Universal Radio发现了一盒新的旧库存SW8替换键盘，因此我订购了一个。

2020年有点忙乱，我推迟进行维修。我不想麻烦我的伙伴弗拉多（Vlado），他可以在睡觉时做到这一点。我知道只要不需将键盘从电路板上拆焊就可以进行零件更换（据我所知，就像SW2一样）。

星期二，我清理了一个收音机架，找到了替换键盘。我看着SW8，知道是时候开工了！

首先，我拆除了编码器，音量和音调旋钮。

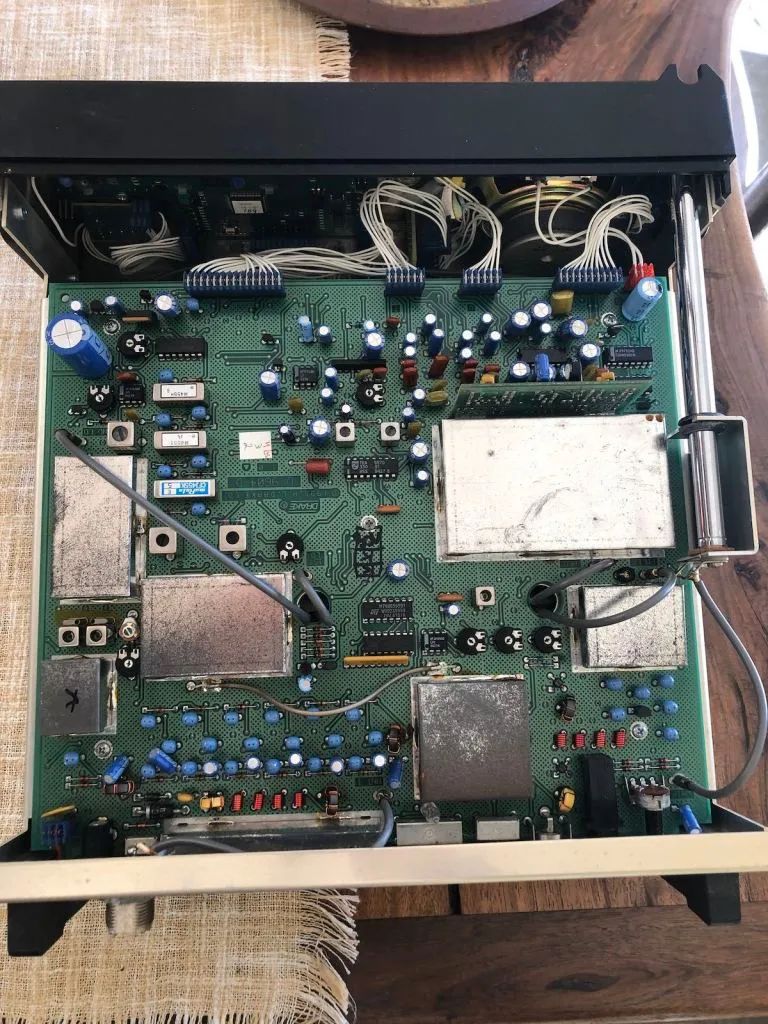

接下来，我卸下了用五个螺钉固定的顶盖。

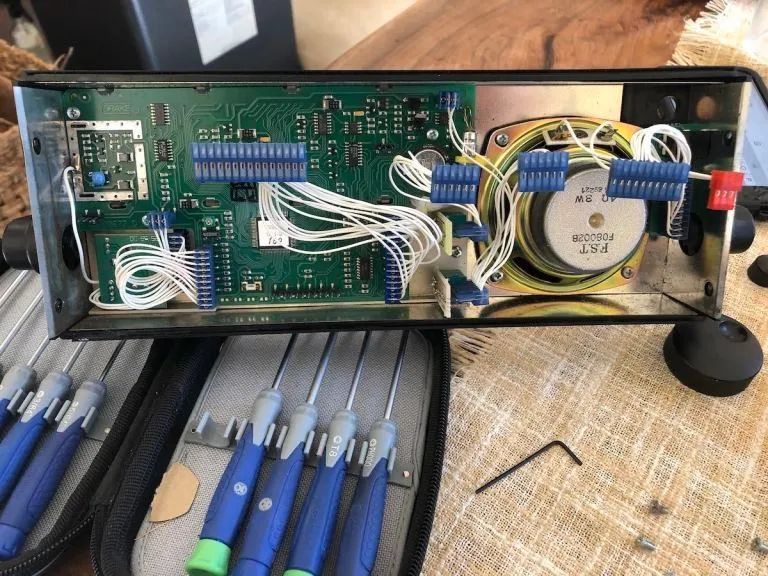

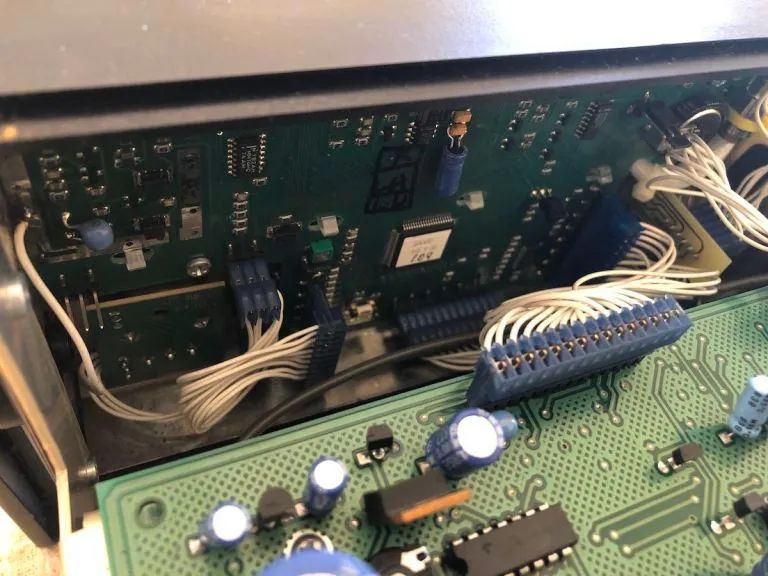

有许多将前面板部分连接到收音机主体的多针插头。

我小心翼翼地删除了所有这些对象，并记下了它们的位置（在每个阶段拍照确实很有帮助）。

我很快发现小键盘至少在另外两个板层下。

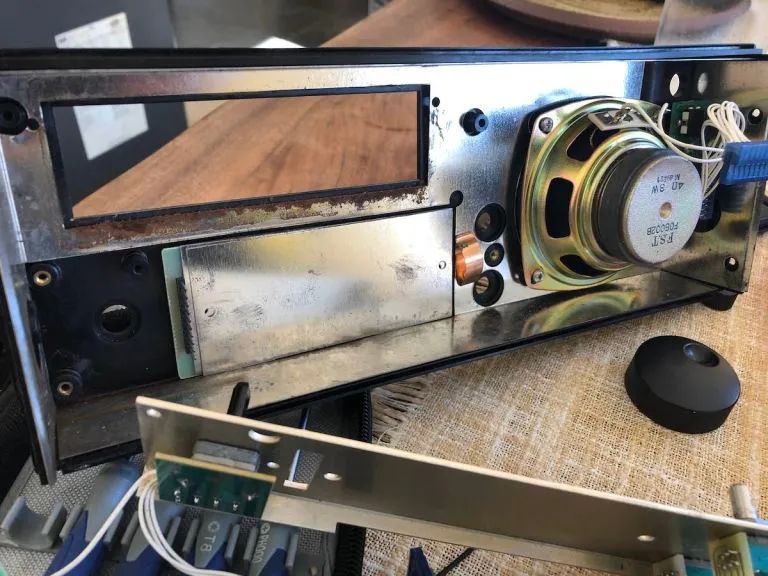

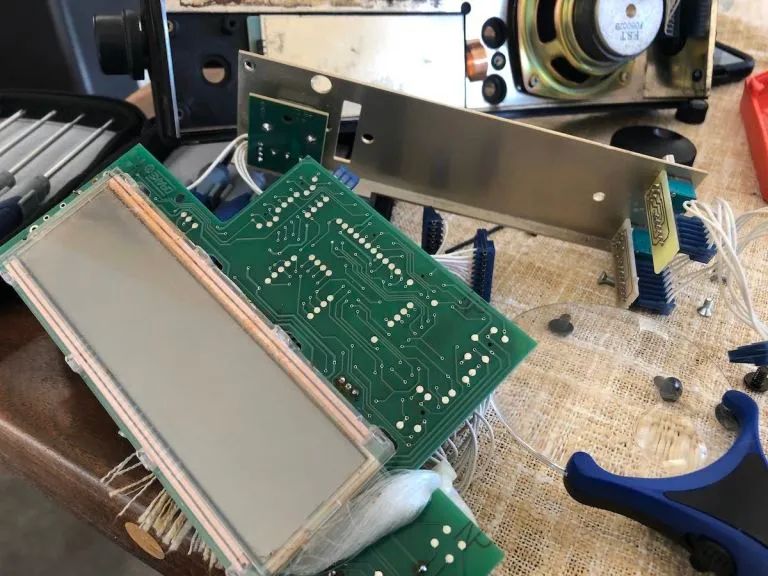

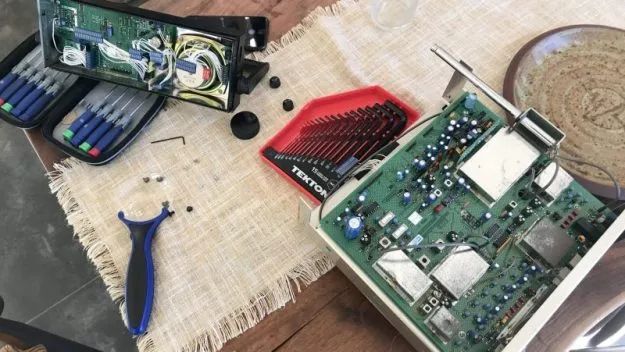

我卸下了用三颗螺钉固定到位的主板，然后卸下了也用三颗螺钉固定到位的主板。

令我惊讶的是，键盘，电路板和两个金属板（按此顺序）在最后一层板的压缩下被固定在适当的位置。

键盘，电路板和金属板很容易掉落。

当我分开所有东西时，我清洁了内部。在某个时候，键盘底部附近一定会积累一点水气。我猜这是凝结，因为它是如此之小且如此局部。

我用新键盘替换了旧键盘。如果您要执行此步骤，请注意键盘上的孔与SW8正面背面的凹坑对齐-键盘电路板上的橡胶板上的孔也与凹坑对齐。衬里这些将确保正确的配合。

然后，我重新组装了面板，并将其重新连接到收音机的主体。不幸的是，在重新连接好所有电路板并重新组装之前，无法真正测试一下更换是否有效，这是一个10到15分钟的好过程。

我测试了键盘，很快发现数字9和按钮的底行仍然有点片状。挠了一下头之后，它突然出现在我身上（将收音机拆开并重新组装了两次！），可能部分问题是键盘电路板上残留的碳/灰尘。

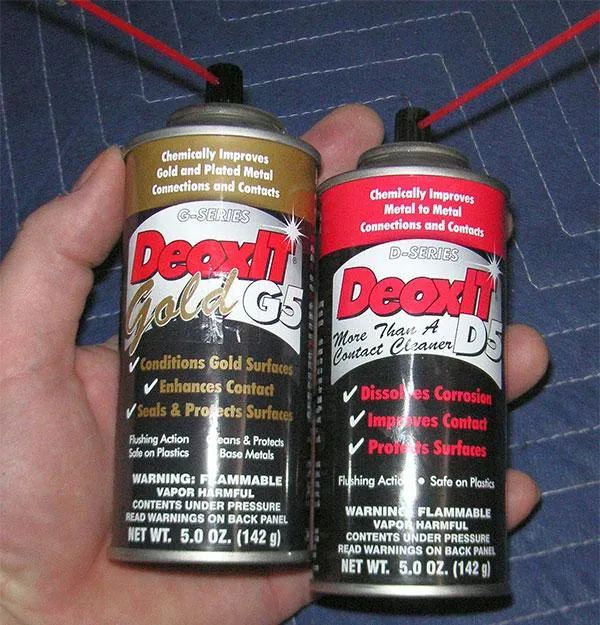

我再次拆解了收音机，并用一些DeOxit（收音机发烧友最好的朋友）仔细清洁了键盘电路板。

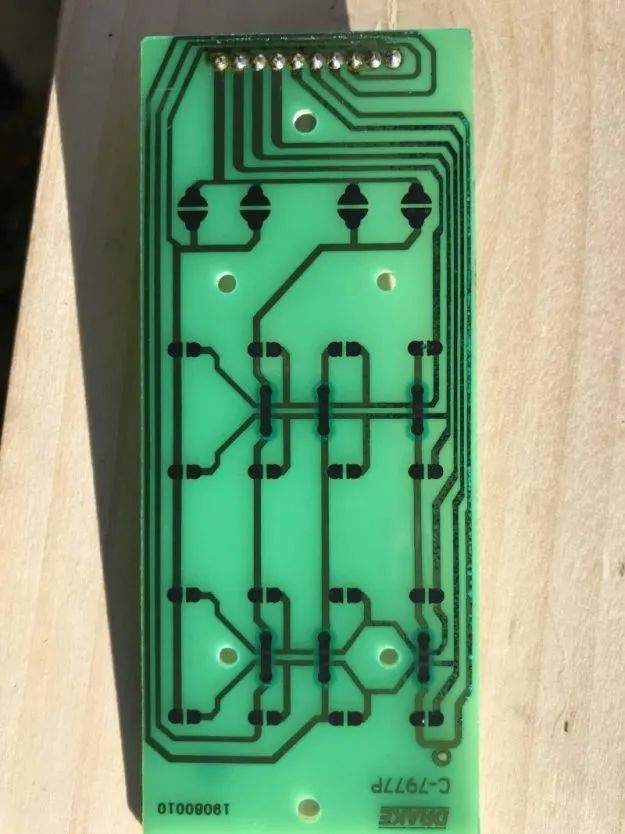

通过仔细检查电路板，我可以看到电路板底部的某些铜覆线路已经腐蚀。这真的让我感到担心，因为我不确定如何修补痕迹。但是，我测试了连续性，它们都通过了。

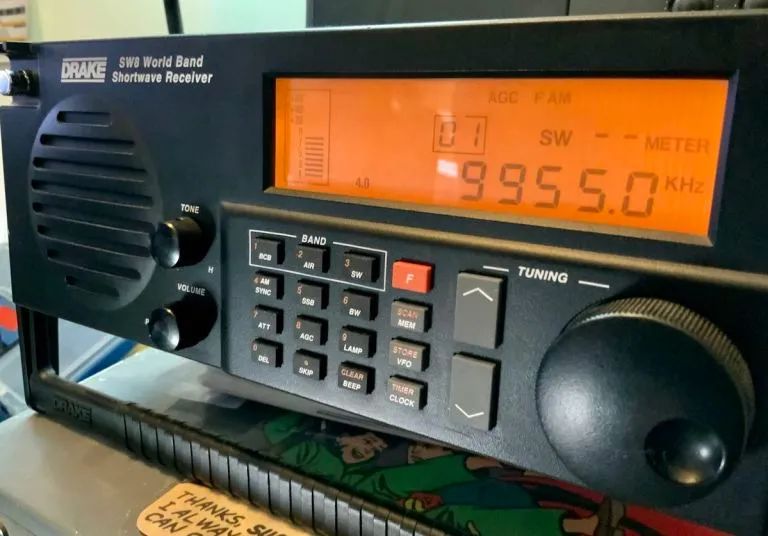

我第四次或第五次重新组装了SW8，对其进行了测试，并且键盘的表现完美！呜呜！

我不仅能够自己解决这个问题感到非常高兴，而且现在我可以以专业维修的速度分解和重新组装SW8。

我仍然有点担心键盘电路板上的铜覆线路以及新键盘的整体寿命，但至少现在我已经让SW8处于顶端状态并可以正常接收了。如果这些零件再次老化故障，我将探讨解决方法。

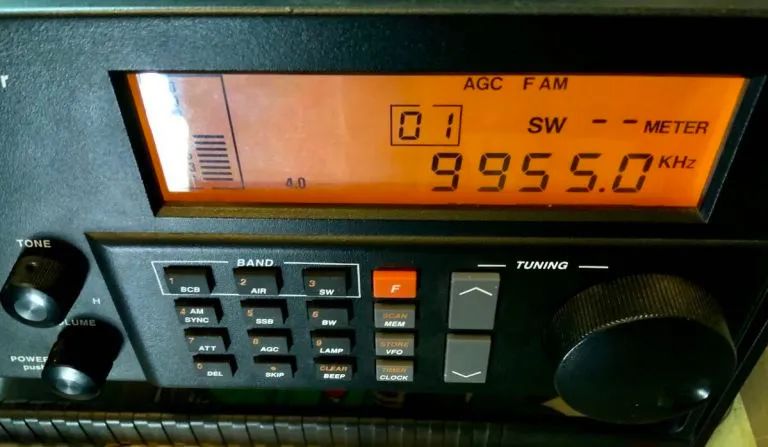

我确实喜欢这个接收器，现在将它放在电台小屋里，在那里我可以做一些SWL接收。

你有SW8吗？

网友点评：

保罗·埃文斯：

我仔细看了你的照片。您确定是腐蚀的，并且不是在制造过程中绿色顶层冒泡了吗？如果出现故障，您似乎可以轻松将其刮擦干净，并在其中穿过镀锡电线而没有任何问题（或漆包线）。幸运的是，您找到了键盘，如果花费大量时间，其余键盘很容易修复。

短波人 ：

我一直对这台收音机情有独钟，但是我的钱包，常识和我的妻子，我已经（正在努力）对已经拥有的约30台收音机感到满意。尽管如此，我还是喜欢这款收音机的性能和外形。我通过从eBay购买Grundig Sattelit 800来接近它（如果我没记错的话，它与SW8共享一些遗产和工程技术），但是它有问题，我最终将其发回卖方并获得了新的Satellite 750。很好，适合您进行维修！它使我想起了维修索尼SW1上的电容器所获得的满足感，但是可以肯定，这很容易！
