1 电压提升功能介绍
VF 控制时，在变频器的输出频率较低时其输出电压也比较低，从而保证磁通为恒定值。但是，对于某些特性负载当变频器低频时输出电压比较低，可能无法正常启动电机。当电机越小，转速越低，电机定子电阻、电机电缆电阻的欧姆损耗产生的影响也就越大，这种损耗可以通过高 V/F 特性曲线的电压升(Boost)来补偿起动特性，电压提升对每种 V/F（可编程曲线特殊只有 P1310 在 0Hz 时有效）特性曲线均有效。

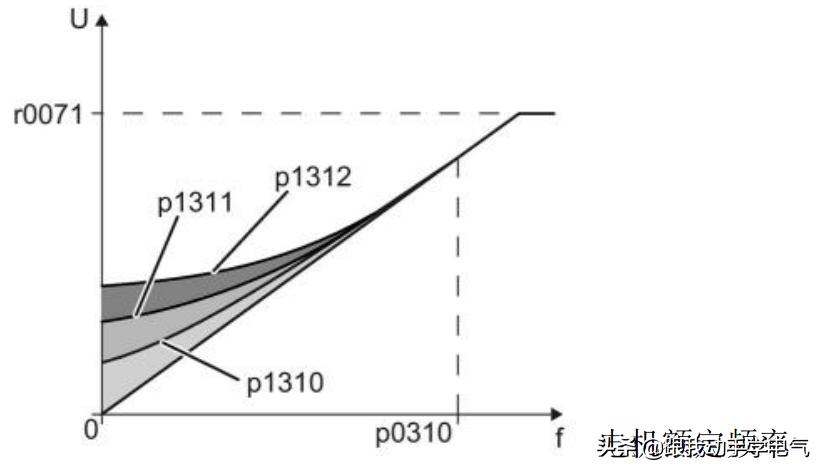

直线特性曲线的电压提升示意图,如图所示：
选择了 V/F 特性曲线后，大多数应用中都无需进行其他设置。在以下情况时，
电机可能无法正常加速至转速设定值：
● 负载转动惯量过大
● 负载转矩过大
● 加速时间过短（P1120）
为了提高电机的起动特性，需要在转速较低时提升 V/F 特性曲线。可以根据变
频器相应的起动电流进行 P1310、P1311、P1312 的电压提升。
注意：
前提条件
● 根据电机的额定功率将斜坡函数发生器的斜坡上升时间 P1120 整定到合适值。
● 以≤10%为阶梯，逐步提升 P1310、P1311、P1312 。
设得过高，可能会导致电机过热，变频器因过电流而停车。
出现报警 A07409 时，不允许继续提升 P1310、P1311、P1312 参数。
2 电压提升相关参数及步骤
P1310：持续起动电流（升压值）（出厂设置为 50 %） ，用于补偿因电缆太长而导致的电压损耗和电机的欧姆损耗。该升压值在静止状态到额度转速这一阶段持续生效。升压值在转速为 0 时达到最大，随转速的增大而不断减小。转速为 0 时的升压值 [V] = 1.732 * P0305 ( 电机额定电流 [A]) x r0395 ( 定子电阻 [Ohm]) x P1310 ( 持续电压提升幅度 [%]) / 100 %
P1311：加速时的起动电流（升压值）（出厂设置为 0 %）加速升压值不受转速影响，出现在加速过程中，一旦达到设定值便消失。
加速升压值 [V] = 1.732 * P0305 ( 电机额定电流 [A]) x r0395 ( 定子电阻 [Ohm]) x P1311 ( 加速度时的电压提升幅度 [%]) / 100 %。
P1312：起动时的起动电流（升压值）（出厂设置为 0 %）只为电机接通后的第一个加速过程提供额外可用的转矩（“起动力矩”）。
启动升压值 [V] = 1.732 * P0305 ( 电机额定电流 [A]) x r0395 ( 定子电阻 [Ohm]) x P1312 ( 启动时的电压提升幅度 [%]) / 100 %。
P1310 在整个工作区间都补偿欧姆损耗，P1311 补偿电机升速过程中的电压值，
P1312 补偿 0 速启动时的电压值；电压ᨀ升参数在运行过程中亦可修改。
步骤
按照以下步骤设置电压提升：
1. 在设定值为几转每分钟时接通电机。
2. 检查电机是否自由运转。
3. 如果电机没有自由运转或是停止不动，提高升压 P1310，直到电机自由运转。
4. 接入最大负载，将电机加速到最大转速，
5. 并检查电机是否跟踪转速设定值。
6. 必要时提升电压 P1311，直到电机正常加速。
在较高起动转矩的应用中需要额外提高 P1312，以达到正常启动的状态。
