——孝感安陆雷公110KV变电站项目
一、项目介绍
01 项目概况
项目名称： 孝感安陆雷公110KV变电站
建设地点： 孝感安陆木梓乡熊家湾
建筑面积： 480.00万平方米
结构形式： 装配式钢框架、变电构架
设计单位： 孝感科先电力工程咨询设计有限责任公司
02 项目信息

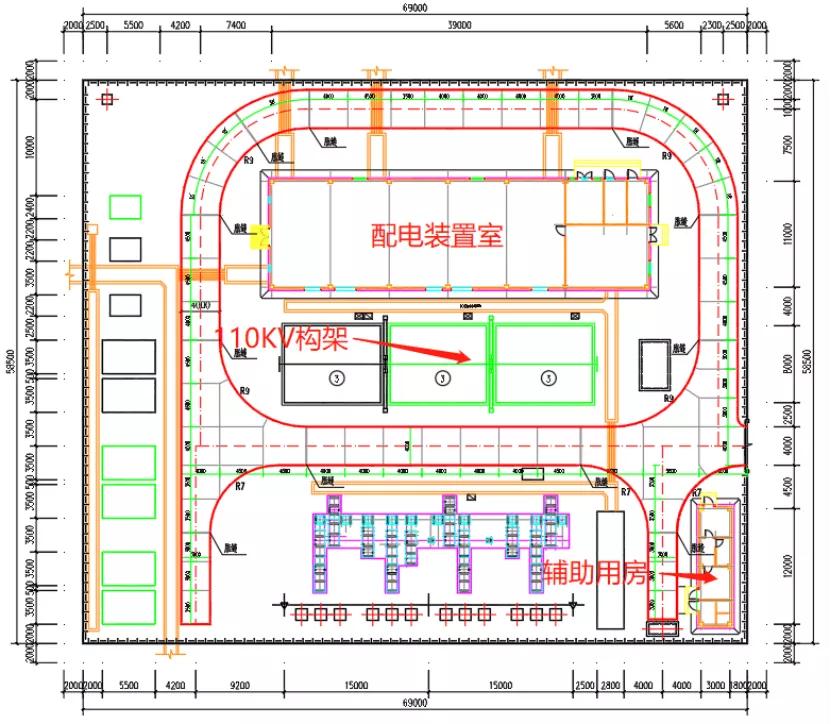

本项目主要包括：配电装置室、辅助用房、110KV变电构架三部分，其中配电装置室与辅助用房采用的结构形式为装配式钢框架。结构平面布置图如下：
二、项目应用亮点
01 BIM结构正向设计
本项目利用PKPM钢结构系列产品，采用正向设计的模式完成。一体化完成三维模型创建、结构设计、节点自动设计、预制构件参数化拆分、出具施工图与算量清单输出等工作，实现了模型的全流程共享，大大提高了从结构设计到三维交付的效率。
设计流程如下：
a、在PKPM装配式钢结构模块DLPS中完成结构模型的创建与计算：

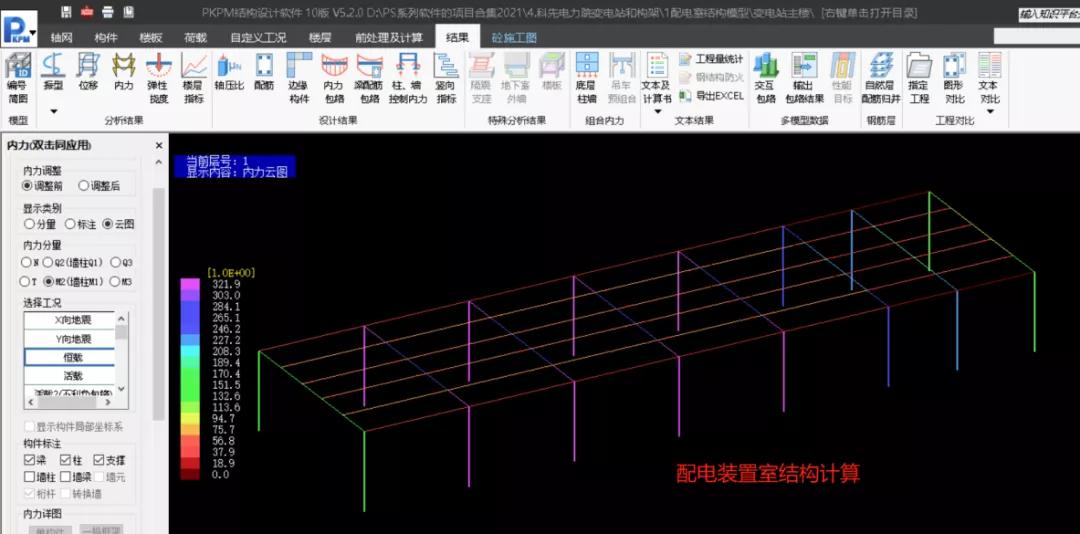

配电装置室内结构计算

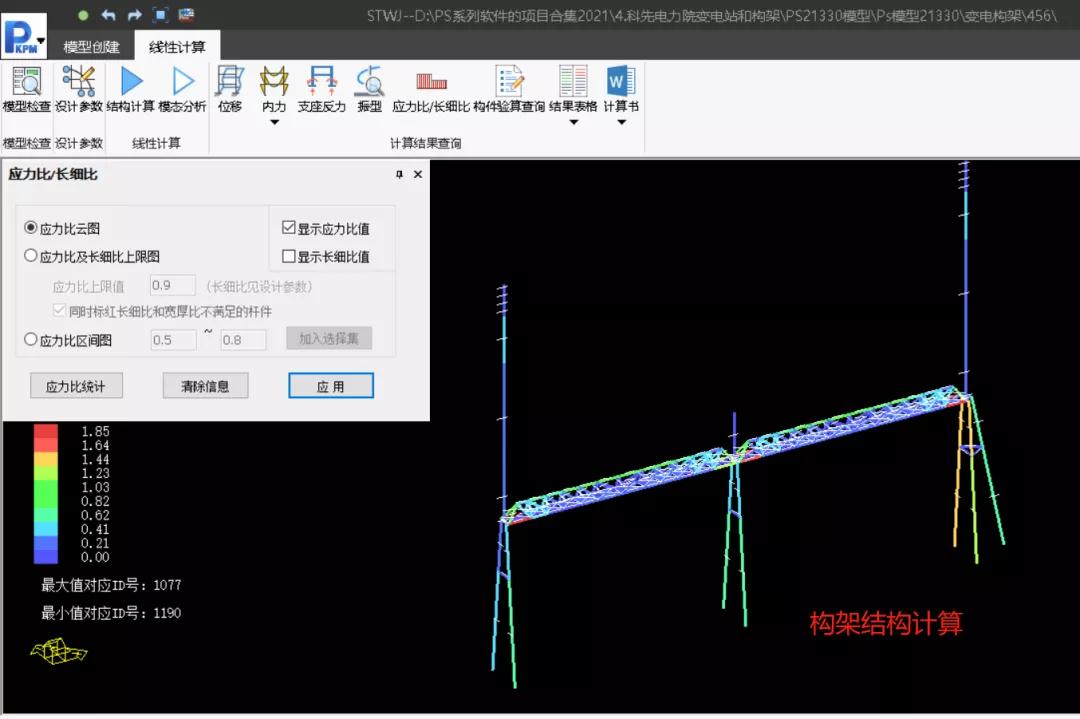

构架结构计算

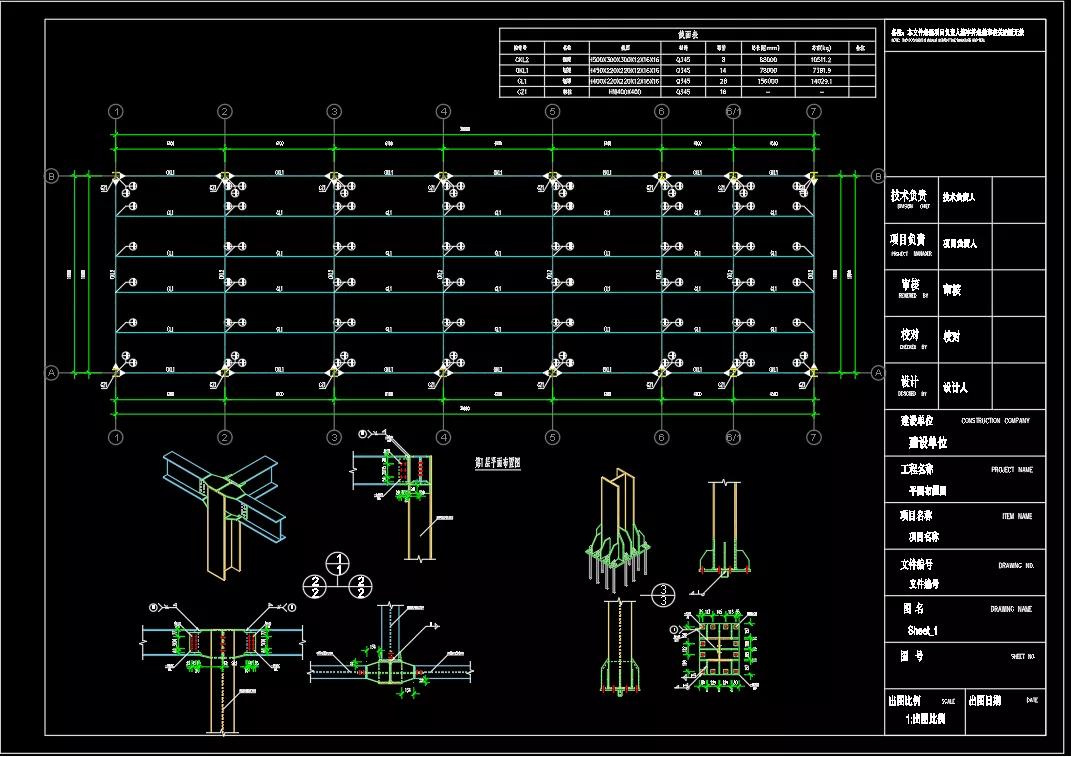

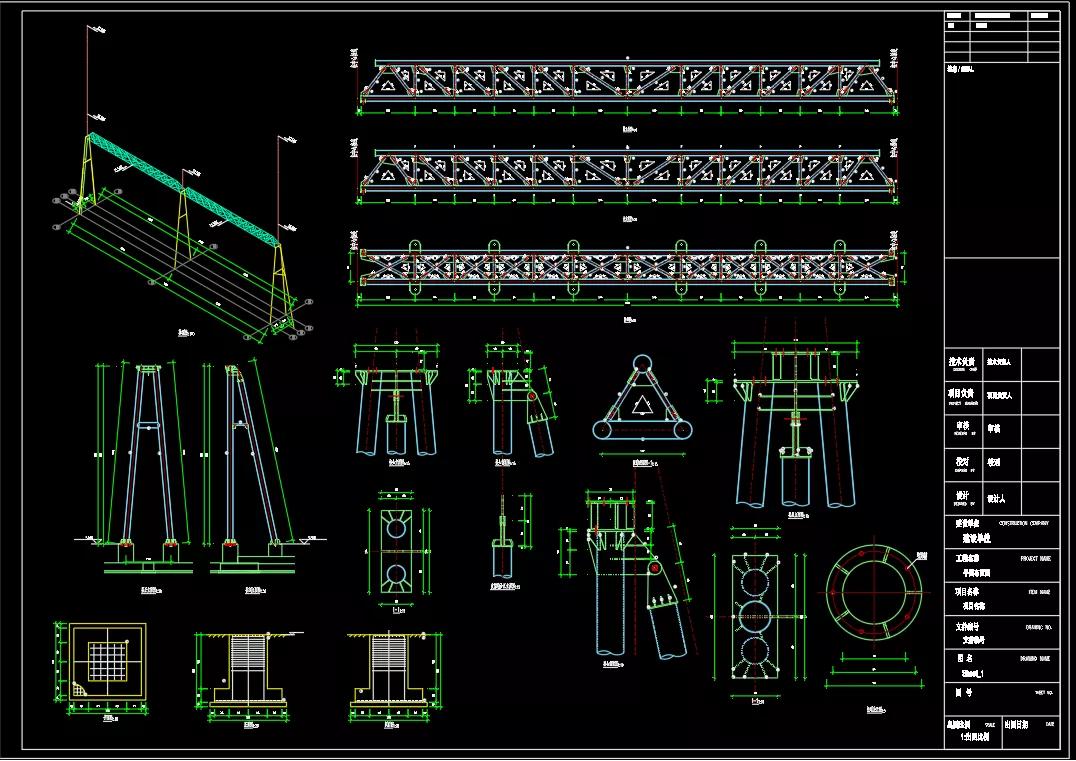

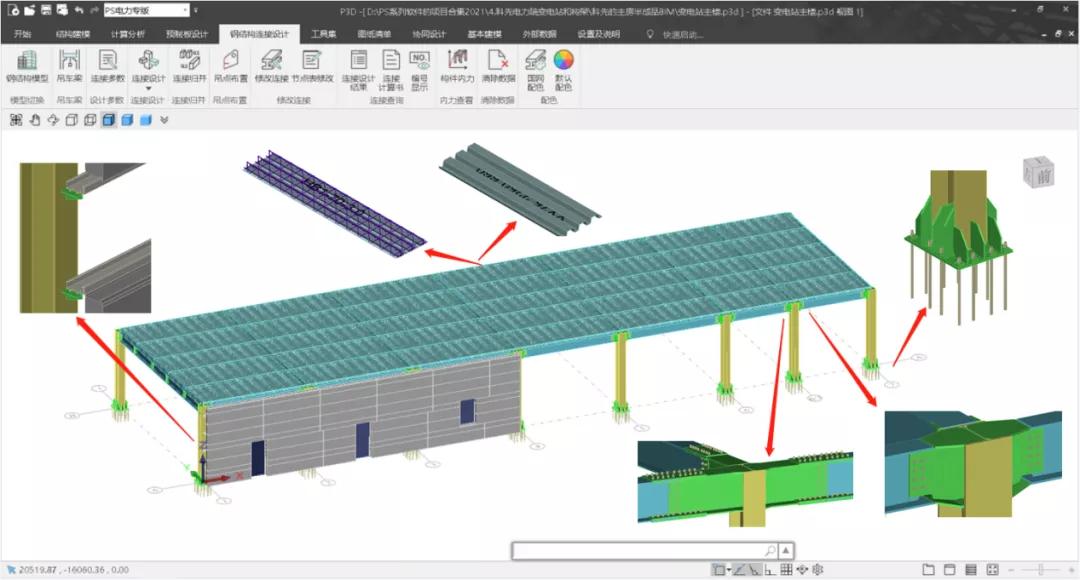

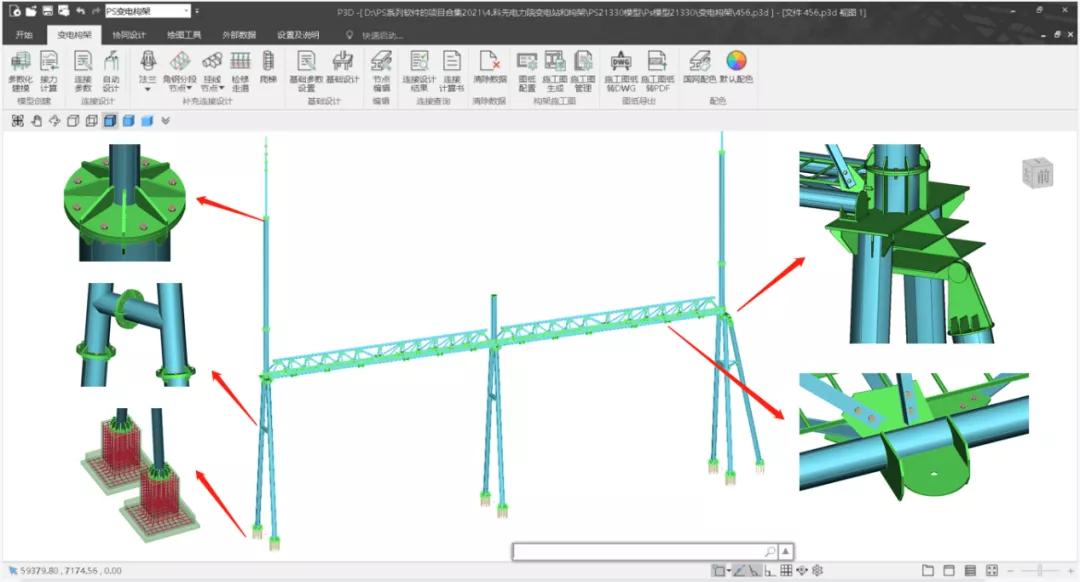

b、接力结构模型与计算结果，完成节点的自动设计，三板参数化拆分，最终形成BIM模型，并一键绘制施工图：
02 BIMBase平台三维交付

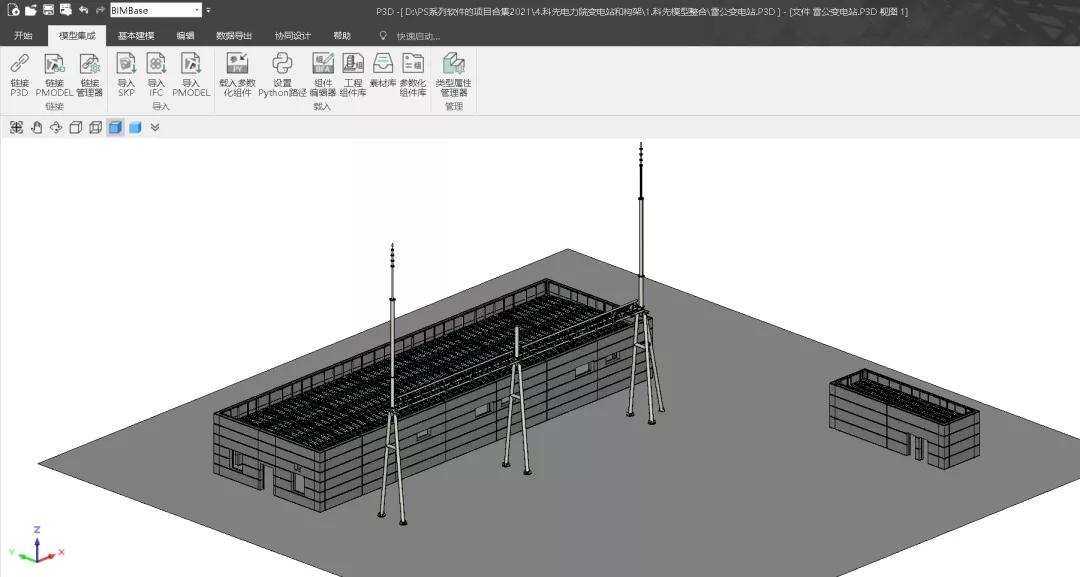

形成的BIM模型，可按需调整配色，程序除了通用配色，也支持合国网交付标准的国网配色。结构模型可以与电气等其他专业的在BIMBase平台上合模，最终形成整理的三维数字化交付模型。
三、PKPM-BIM使用分享
对于变电站的三维交付，不少设计师采用翻模的方式，需要根据施工图完成BIM模型搭建，其中对于钢结构节点、预制楼板和墙板的处理非常繁琐，工作量巨大，本案例从用BIM正向设计的模式，明显的提升了设计效率。
