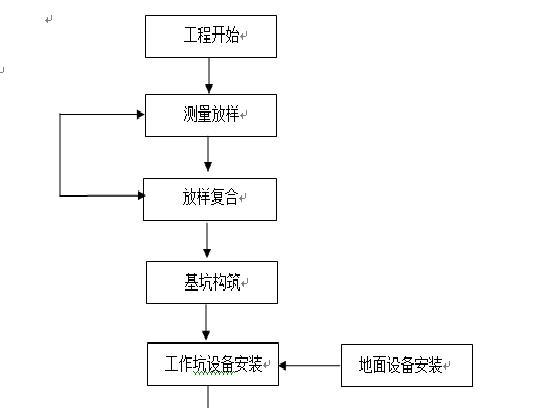

一、顶管施工工艺流程

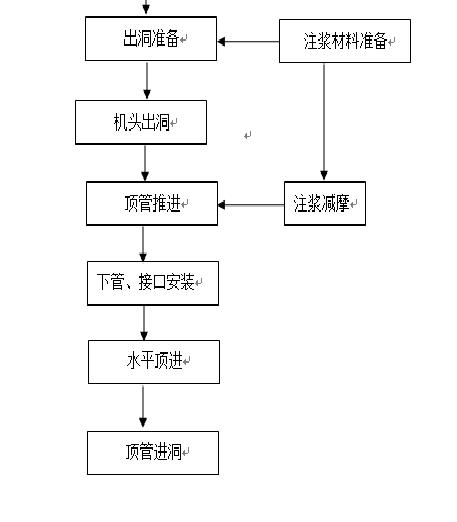

顶管施工工艺流流程图
二、顶管工作井施工方案
1、施工方法
1）、土方开挖
土方开挖根据开挖深度分别采用机械挖土和人工配合。
2）、钢筋工程
3）、模板工程
工作坑护壁内膜采用竹胶板，尺寸为1.2m×2.4m。工作坑支护采用钢管架满堂支护。
4）、砼工程
采用逆作法施工，工作坑每层护壁都采取分层浇筑混凝土。
三、泥水平衡顶管施工方案
1、顶管机选型
采用NDP-1650型大刀盘泥水平衡顶管机。
2、泥水平衡施工原理及主要特点
泥水平衡式顶管掘进机除了具有二种平衡机理、自动化程度高、质量易控制等特点。
3、顶管工作井现场布置
工作井周围采用彩钢围挡，围挡底部砌筑0.5m 240mm高砖墙，内外用1:2水泥砂浆粉刷。
4、主顶系统
主顶系统共有4只200T双冲程等推力油缸，总推力800T。
5、管材与接口
1）、管材
根据设计所用管节为Ⅲ级立式振捣工艺钢筋混凝土钢承口管。
2）、接口
通常采用橡胶接口。
6、顶管动力（DN1650）
顶管动力配套
7、注浆减摩

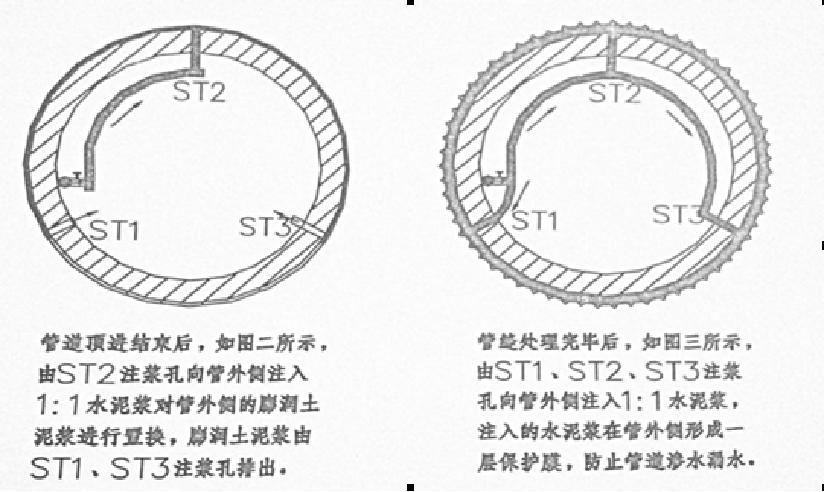

通过注润滑浆可以减少顶进管周边的摩擦力、增加顶进距离。注润滑浆也是顶管施工中最为有效的、最为经济的一种手段。
顶管润滑浆注浆用的膨润土必须是天然钠基膨润土，经过严格的烘干、粉碎、干燥、球磨、过筛等加工工艺，加工成半成品。

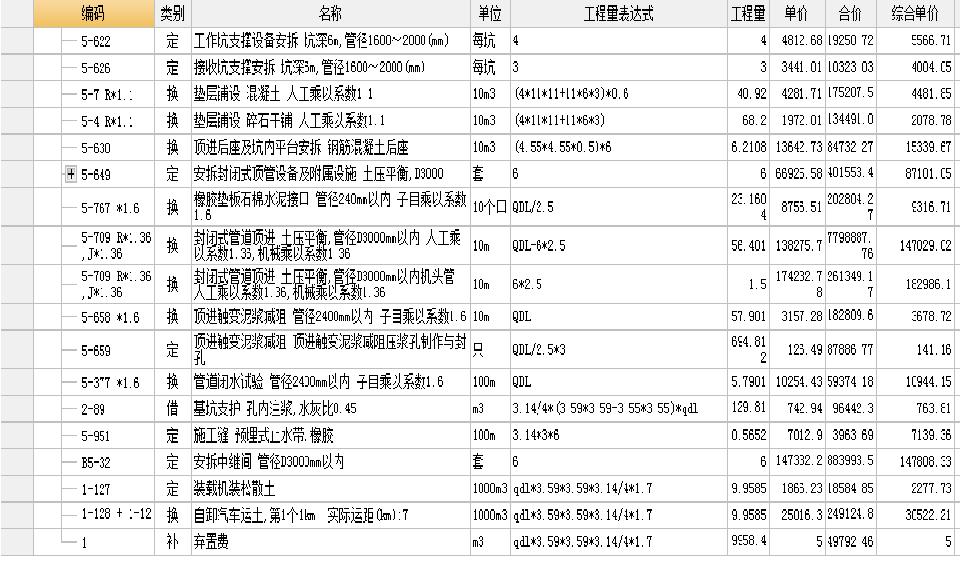

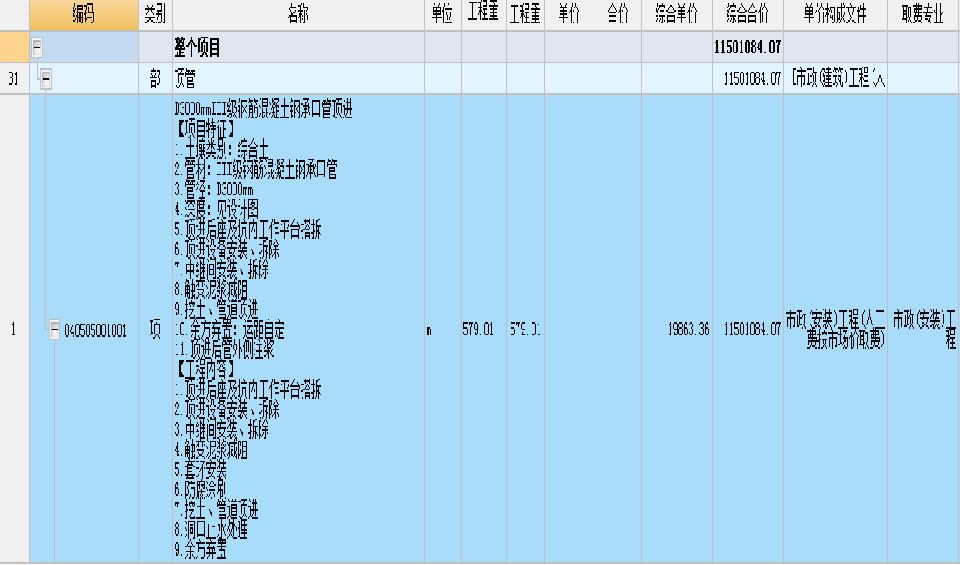

二、组价知识点
1.工作坑垫层、基础按相应项目，人工乘以系数1.10，其他不变。如果方（拱）涵管需设滑板和导向装置时，另行计算。
2.工作坑挖土方执行《土石方工程》竖井开挖项目。工作坑回填土，执行土、石方工程槽坑回填土子目。
3.工作坑内管（涵）明敷，不能执行顶进子目、应执行管道明铺的相应子目，其人工、机械乘以系数1.10，其他不变。
4.定额中钢板内、外套环接口项目，只适用于设计所要求的永久性管口，顶进中为防错口，在管内接口处所设置的工具式临时性钢胀圈不得套用。
5.顶进施工的方（拱）涵断面大于4m2的，按箱涵顶进项目或规定执行
6.管道顶进项目中的顶镐均为自退式。如采用人力顶镐，人工消耗量乘以系数1.43；如系人力退顶（回镐），人工消耗量乘以系数1.20，其他不变。
7.人工挖土顶管设备、千斤顶，高压油泵台班单价中已包括了安拆及场外运费，执行中不得重复计算。
8.工作坑如设沉井，其制作、下沉套用本册相应项目。
9.水力机械顶进定额中，未包括泥浆处理和运输费用，可另行计算。
10.单位工程中，管径D1650mm以内敞开式顶管顶进在100m以内时，封闭式顶进（不分管径）在50m以内时，顶进定额中人工与机械消耗量乘以系数1.3。

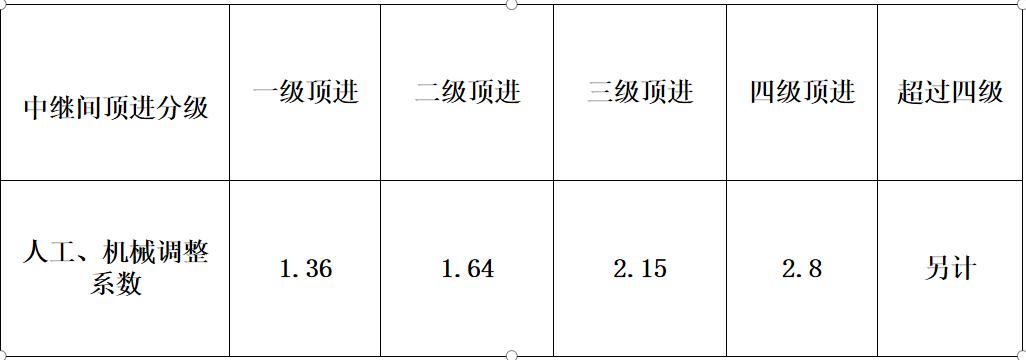

11.顶管采用中断间顶进时，消耗量中的人工与机械按下列系数分级计算:
12.安、拆中继间项目仅适用于敞开式管道顶进。采用其他顶进方法，中断间费用允许另计。
13.钢套环制作项目以“t”为单位，使用于永久性接口内、外套环，中断间套环，触变泥浆密封套环的制作。
14.顶管工程中的材料是按距坑边50m水平运距取料考虑，如水平运距超过50m时、根据超过距离和相应项目另行计算。
15.敞开式顶管工作坑设置距离，直线为每“50m”设置1个工作坑，并增加1个交汇坑，转角处可增设工作坑1个。
16.工作坑底面积如有设计要求，按设计要求计算。如没有设计要求，按以下规定执行：
管径小于1600mm时，工作坑底面积按24m2，交汇坑底面积为12m2。
管径大于1600mm、小于2000mm时，工作坑底面积为36m2。
管径大于2000mm、小于2600mm时，工作坑底面积为42m2，交汇坑底 面积为16m2。。
管径大于2600mm、小于3000mm时，工作坑底面积为50m2，交汇坑底面积为18m2。。
17.工作坑中支撑安、拆应执行密撑项目。
18.工作坑距离＞50m时，送风、照明按措施费项目相应子目执行。
19.各种材料管道的顶管工程量按实际顶进长度计算。顶管接口应区分操作方法、接口材质，分别以个数和管口断面积计算工程量。
20.钢板内、外套环制作以“t”为重量单位计算。
21.顶管工作坑支撑面积，应以四周垂直面积和扣除后背及管口所占的面积计算。工作坑支撑应为密撑。其中人工乘以系数1.33，其他材料乘以系数2。
三、工程量计算规则
1、安拆顶管后座及坑内平台定额已综合取定，适用于各种顶管方式。
3、如因减少工作坑，敞开式顶管单程顶进距离超过50m，不足100m时，人工、机械按消耗量定额乘以1.35系数。
5、顶进长度按相邻两坑井壁内侧之间长度加0.6米计算。
6、顶进触变泥浆减阻按两坑外壁之间的距离计算（即延长米）。
8、顶进工作坑深度超过8m且小于20m时（含20m）顶进设备安拆及管道顶进项目人工、机械乘以1.10系数。
9、顶进工作坑深度超过20m且小于40m时（含40m）顶进设备安拆及顶进项目人工、机械乘以1.25系数。
10、钢承口混凝土管接口可参照5－759～5－767子目执行。接口内所含聚氨脂防水材料和遇水膨胀橡胶材料可另行计算，每100m周长增加人工工日9.22个。
11、洞内通风、水管、照明可套用“陕西省市政工程消耗量定额”第十册有关子目。
