工程部同事的。
家里网线有点问题，借来检查一下，用完顺便拆开看看。
发射机和接收机是分体的，不可以组合在一起。除正常的网线、电话线的线序测试外，还可以发射和接收音频信号，具有无线断点测试功能。

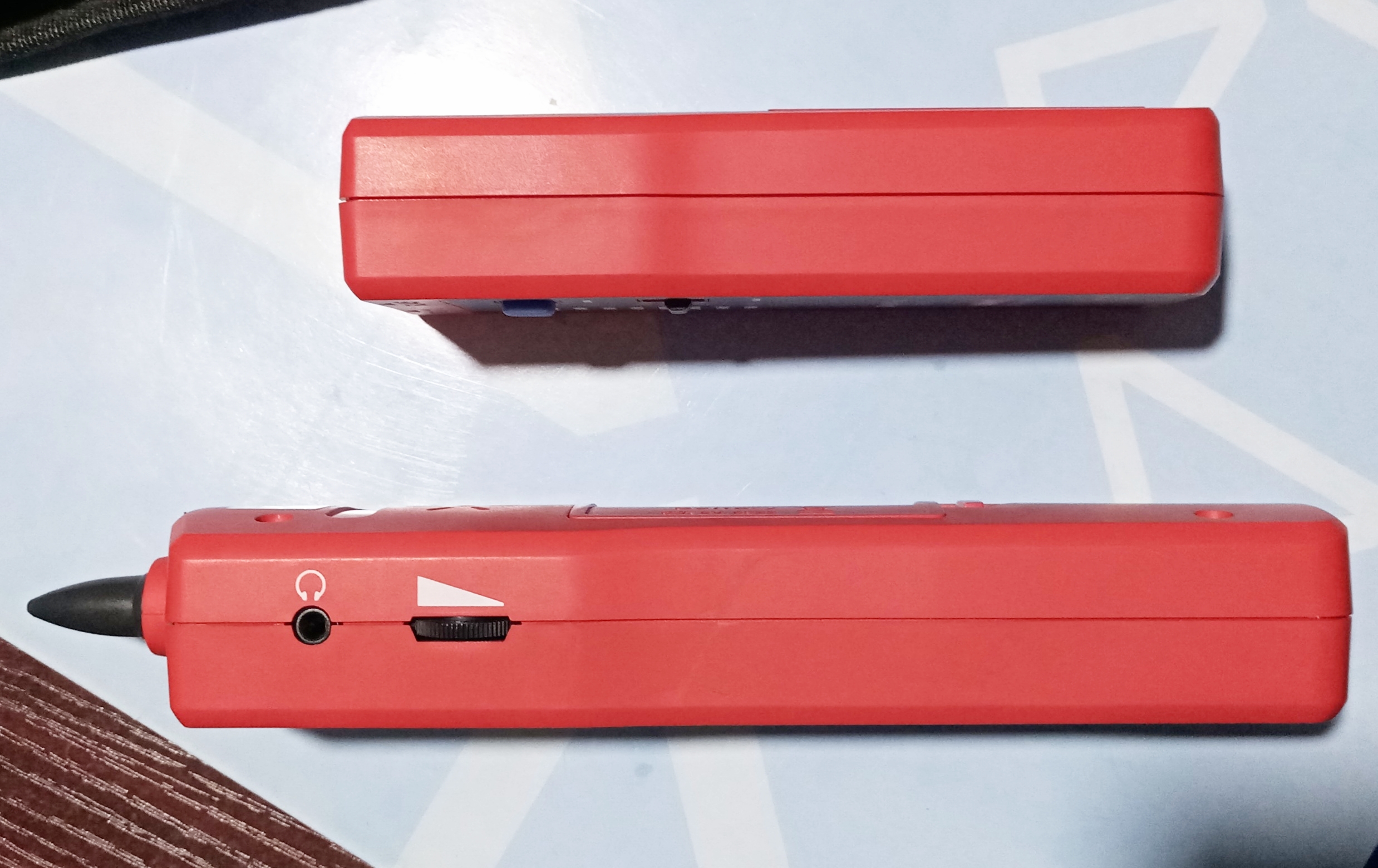

接收机侧面有音量旋钮和耳机插孔，主机和副机可以发射和接收音频脉冲信号，利用信号强弱来寻找导线断点。

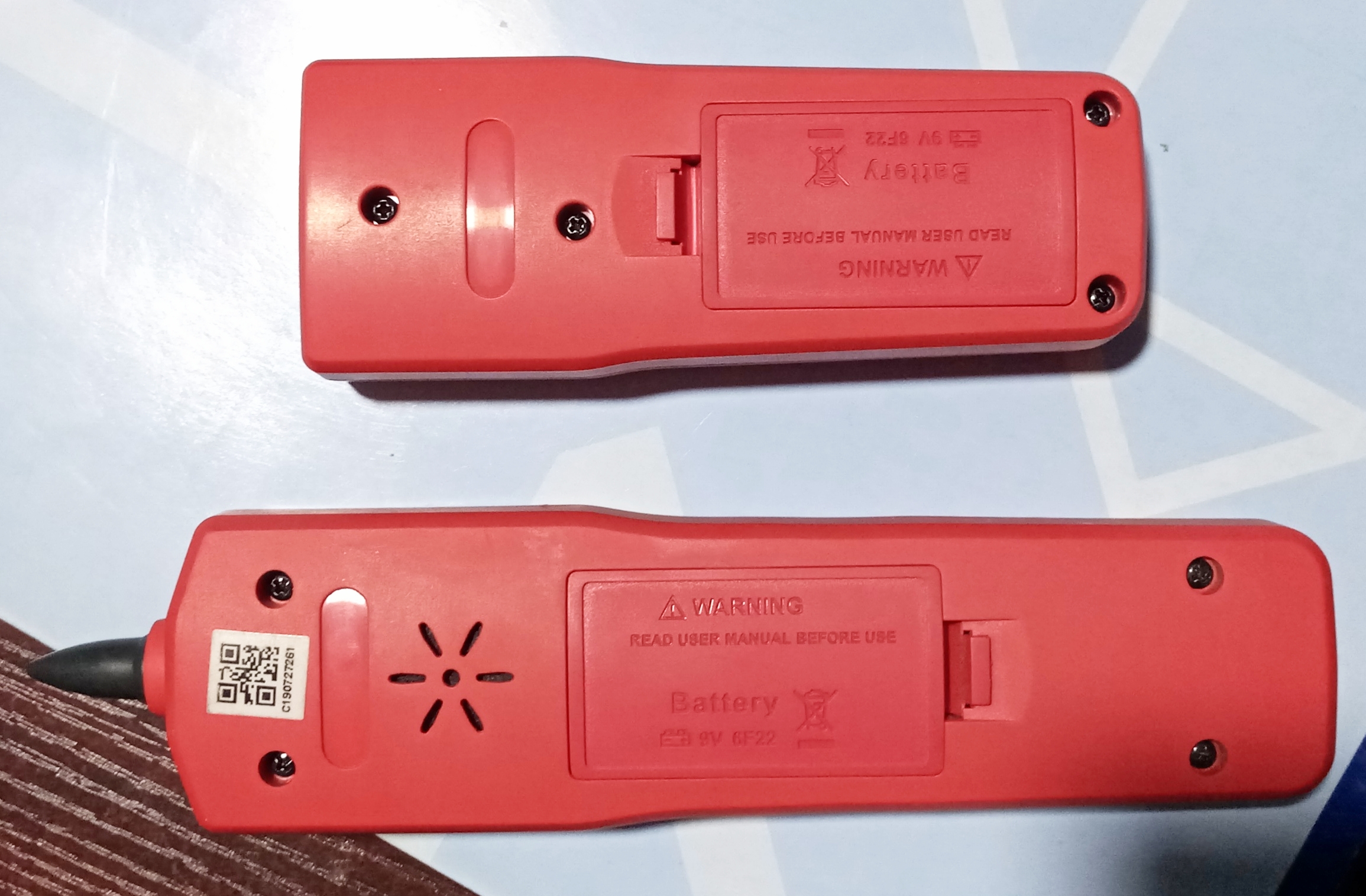

仪器的背面，外壳整体做工还是比较精细的。
仪器尾部，发射端有RJ45的网线插口；接收端多了一个RJ11电话线插口。
先拆解发射机。
用9V电池作为电源。
电池盖做工精细，用料还算厚实。

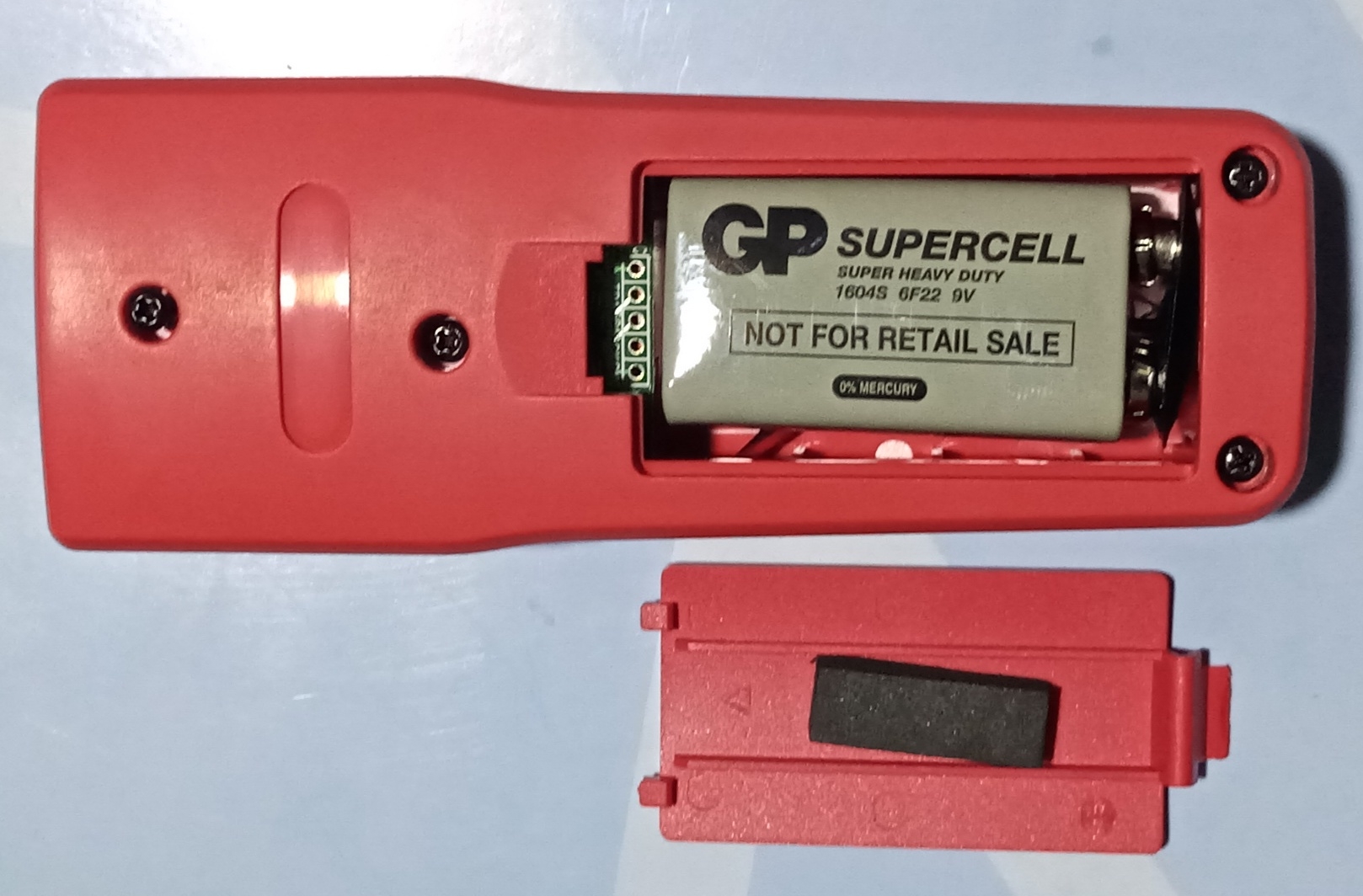

打开后壳，可以看到电池仓占据了近半的空间。
内部全貌。

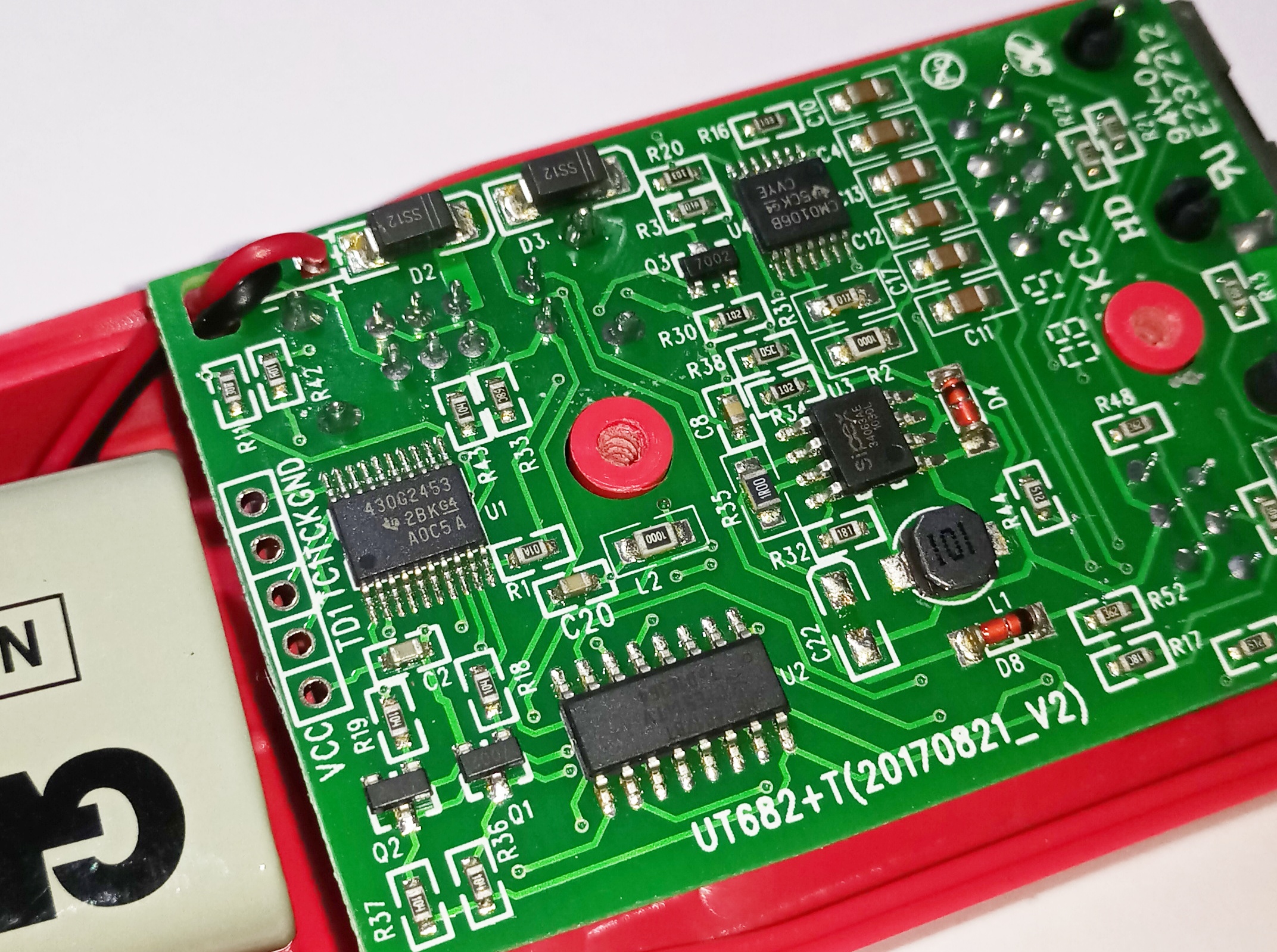

主板细节。左下角芯片丝印：CM0106B，查不到相应资料，猜测是施密特触发器，产生发射端脉冲信号的。
下图左侧：430G2453,混合信号微控制器，实现异步收发和编解码功能。
上侧芯片：HEF4017BT， 5级约翰逊十进制计数器。
101升压电感。
主板上侧有出厂调试用的信号测量孔。
取下主板看一下背面。

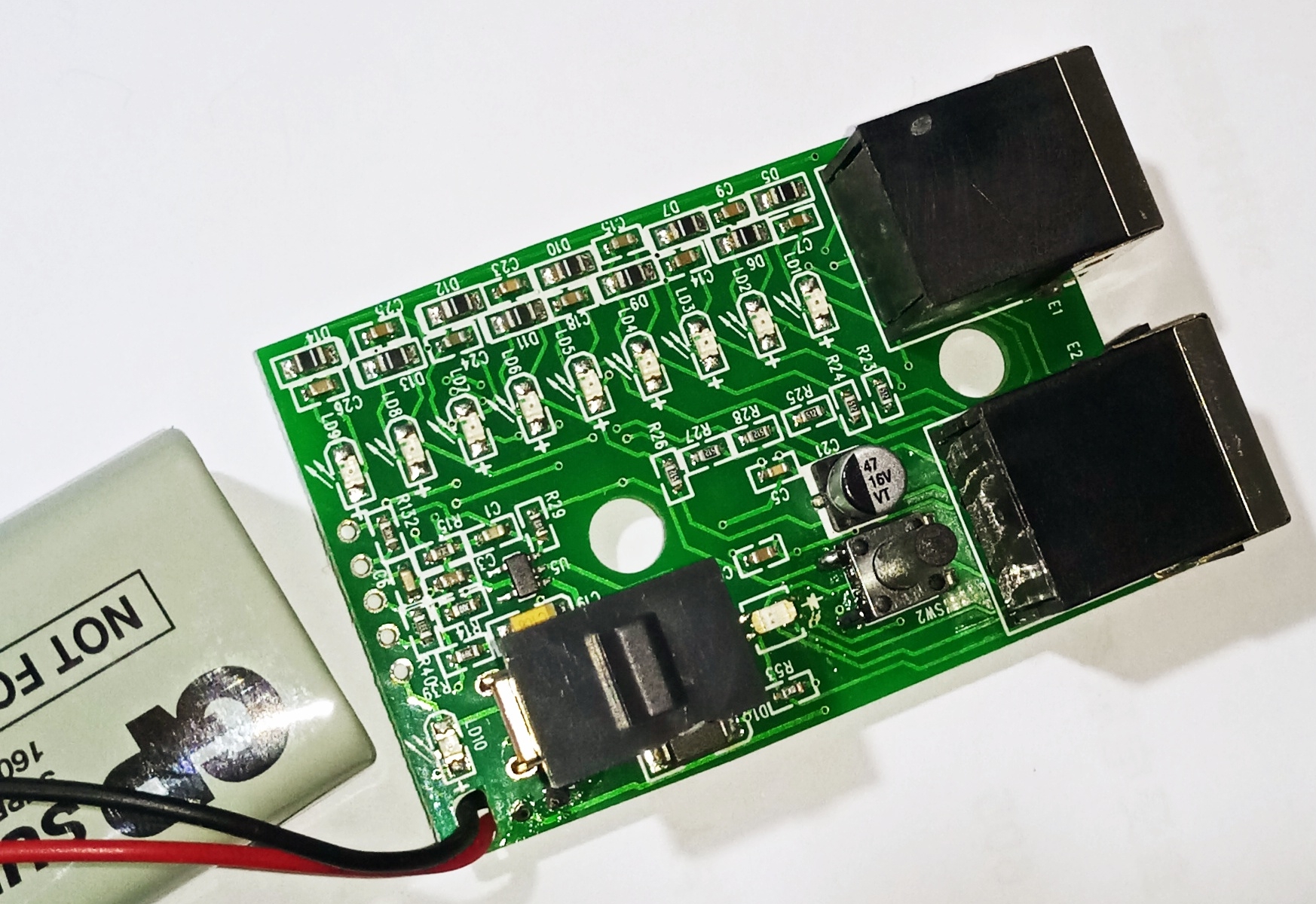

排列有9只显示线序的贴片LED，右侧是网线接口和电话线接口。
主板侧面。
可拆卸的导光条和按键。
发射机的拆解全家福。
再来看看接收端的内部。

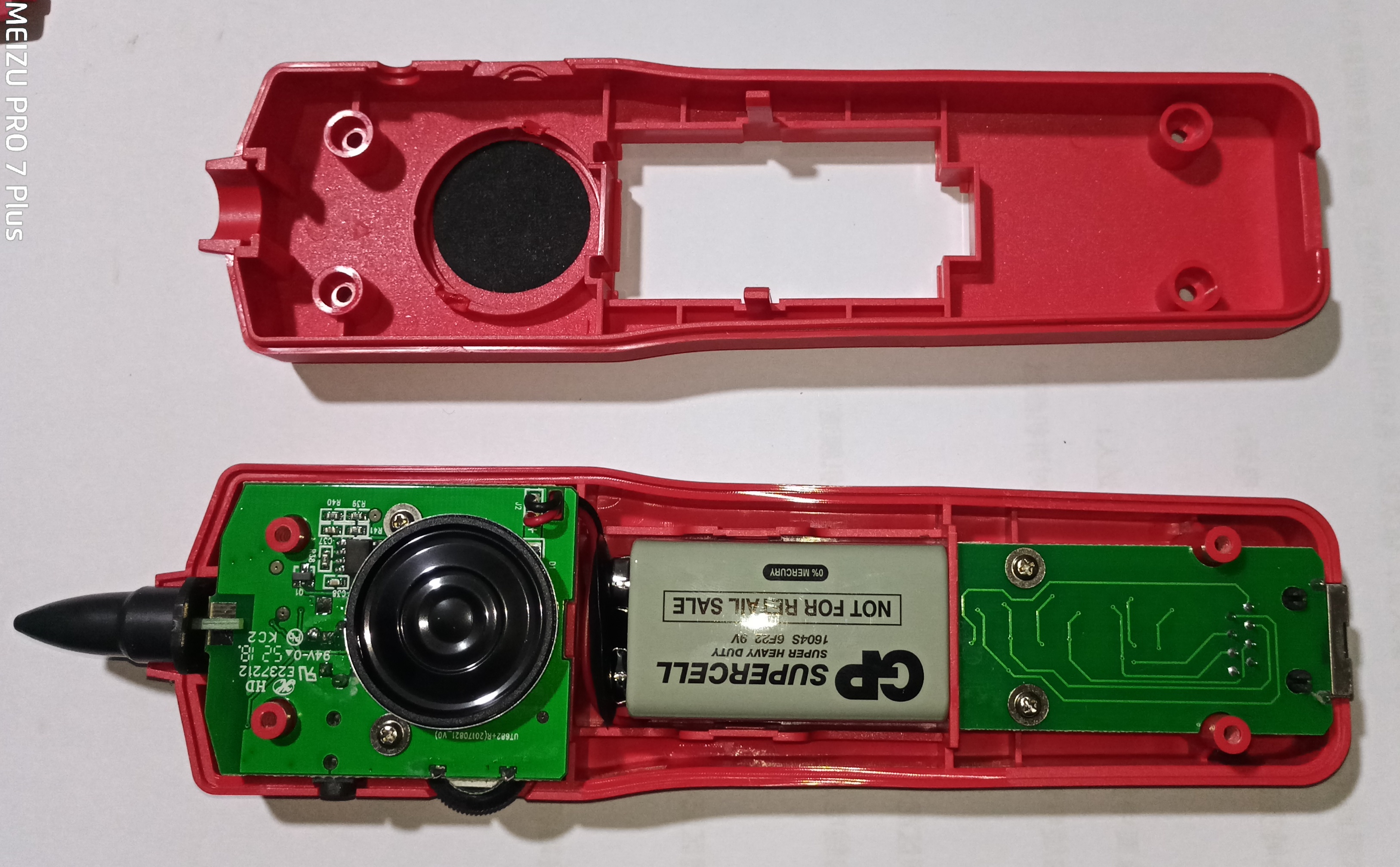

头部是断点测试的无线感应头，中部是和发射端同样的电池仓。
内部电路较接收端稍简单。
左侧主板上有一只薄膜扬声器。
0.5W的功率不算小，可以带动掌上收音机发声了。
头部电路板全貌。
电路板细节。
拆下的头部电路板。
头部主板正面有个中频变压器（中周）,旁边黄色元件ZTB455E是陶瓷谐振器，产生455kHz频率信号。
头部主板侧面的样子。
信号接收天线细节。
蛇形的印刷接收天线。

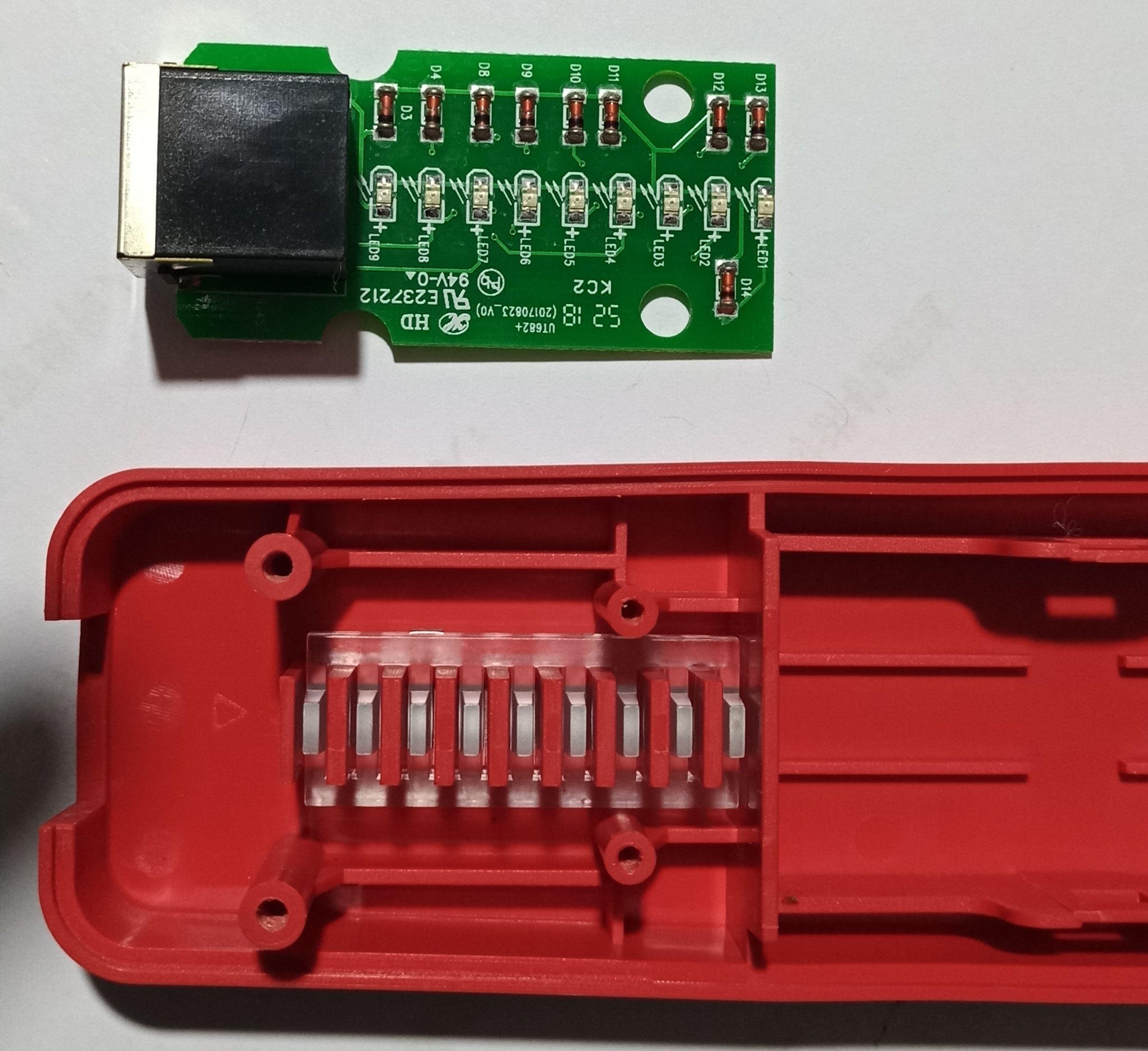

尾部的网线接口板，上面分布着9个线序指示LED，面壳上嵌有LED导光条。
接收端的拆解全家福。
