一、干式电力变压器和油式电力变压器
1、干式电力变压器和油式电力变压器的比较
| 干式变压器 | 油式变压器 | |
| 1）定义 | 干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。 | 油式变压器的铁芯和绕组是浸泡在油中的。依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。 |
| 3）结构 | 干变常把铁芯和绕组用环氧树脂浇注包封起来，也有一种现在用得多的是非包封式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止绕组或铁芯受潮。 | 油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中。 |
| 4）区别 | 1、从外观上看，干式变压器能直接看到铁芯和线圈；2、引线形式不一样，干式变压器大多使用硅橡胶套管；3、容量及电压不同，干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下；4、绝缘和散热不一样，干式变压器一般用树脂绝缘，靠自然风冷； 5、从应用场所上说，干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；6、造价不一样，对同容量变压器来说，干式变压器的采购价格高；7、干式变压器常用H级绝缘材料，即用无机材料作补强的云母制品，加厚的F级材料，复合云母，有机硅云母制品、硅有机漆、硅有机橡胶聚酰亚胺复合玻璃布、复合薄膜、聚酰亚胺漆等，其极限工作温度是180℃； | 1、油式变压器只能看到变压器的外壳；2、油式变压器大部分使用瓷套管；3、油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压； 4、油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。5、油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外。6、油式变压器价格要低；7、一般油浸式变压器是由木材、棉花、纸、纤维等天然的纺织品，以醋酸纤维和聚脂胺为基础的纺织品，以及易于热分解和熔化点较低的塑料，工作于矿物油中，或经油树脂复合胶浸过，它的极限工作温度是105℃ |
| 5）优点 | 变压器的绝缘介质是树脂或纸和绝缘漆，冷却方式有自冷和风冷。优点是：结构简单，一般不需要维护 ，占用空间少,方便判断故障。干式变压器绕组散热是利用空气自然散热或强迫风冷（用风机强迫空气对流），因没有油，也就没有火灾、爆炸、污染等问题，属环保型产品。属国家发改委推荐使用产品。 | 油变造价低、油浸式变压器的绕组是浸在变压器油中的，绝缘介质就是油，冷却方式有自冷、风冷和强迫油循环冷却，其优点是冷却效果好，可以满足大容量。 |
| 6）缺点 | 缺点是：容量受到限制，一般容量在2000KVA以下使用，造价高。 | 缺点：得经常巡视，关注油位的变化，容易漏油造成污染。而且一旦缺油或事故状态下，易造成火灾。结构复杂，占地大，不容易判断故障，需要定期维护，而且可燃、可爆。一般不能直接安装在室内。S7系列由于耗能大，发改委要求属淘汰产品。 |
| 7）适应场合 | 干变的环保性，阻燃、抗冲击等等优点，而常用于室内等高要求的供配电场所，如宾馆、办公楼、高层建筑等等。 | 油浸式变压器由于防火的需要，一般安装在单独的变压器室内或室外。 |

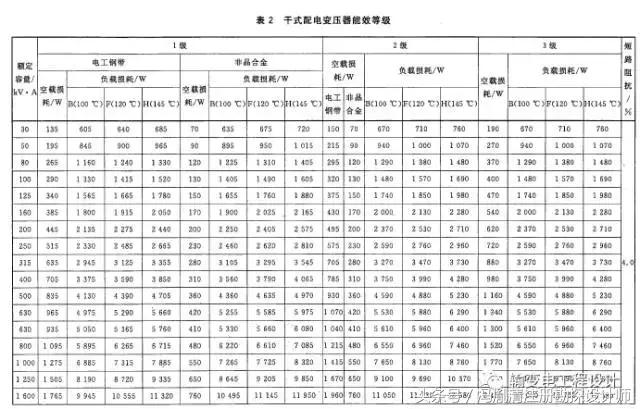

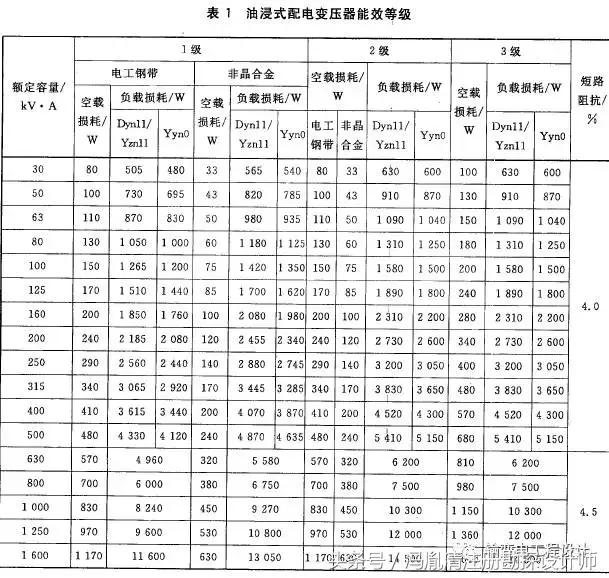

8）能耗的比较
以上表比较可知，干变的能耗相对大些。
2、配电设计中变压器的选取
1）配电变压器应选用符合国家标准要求的环保节能型变压器。
2）配电变压器的耐受电压水平应满足本规范GB50613表6.2.8的规定。
3）配电变压器的容量宜按下列范围选择:
a.台架式三相配电变压器宜为50kVA~500kVA;
b.台架式单相配电变压器不宜大于50kVA;
c.配电站内油浸变压器不宜大于630kVA,干式变压器不宜大于1000kVA。
d.配电变压器运行负载率宜按60%~80%设计。
4）主变压器应选用低损耗型，其外形结构、冷却方式及安装位置应根据当地自然条件和通风散热措施确定。
5）预装箱式变电站宜采用高燃点油浸变压器，需要时可采用用干式变压器。
3、变压器的型号分:
1)按电压等级分：1000kV,750kV,500kV,330kV,220kV,110kV,66kV,35kV,20kV,10kV,6kV等。
2)按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。3)按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。4)按设计节能序列分:SJ,S7,S9,S11,S13,S15。5)按相数分：单相变压器，三相变压器。6)按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50kVA，80kVA，100kVA，125kVA，160kVA，200kVA，250kVA，315kVA，400kVA，500kVA，630kVA，800kVA，1000kVA，1250kVA，1600kVA，2000kVA，2500kVA，3150kVA，4000kVA，5000kVA等。二、隔离开关、负荷开关、断路器的区别请点击此处输入图片描述 负荷开关是可以带负荷分断的，有自灭弧功能。隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。隔离开关不具备保护功能，负荷开关有过载保护的功能。负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。而断路器可具有短路保护、过载保护、漏电保护等功能。 负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。负荷开关的保护一般是加熔断器保护，只有速断和过流。断路器主要是依靠加电流互感器配合二次设备来保护。负荷开关主要用在开闭所和容量不大的配电变压器（小于800KVA)。断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里。 负荷开关是可以分断正常负荷电流，具有一定的灭弧能力；隔离开关不具备任何分断能力，只能在没有任何负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用；隔离开关是在断开位置满足隔离要求的开关，负荷开关是能分断正常负荷电流的开关。断路器是具有过载、短路和欠电压保护的保护电器。隔离开关又叫检修开关，是检修时有一个明显的断开点；它只可以断开小负荷电流，一般来说不允许带负荷拉隔离。 隔离开关是在电气线路中起到一个明显断开点的作用,就是电气隔离，用于保证电气检修时的安全。在故障时不能动作，对线路和设备没保护作用。 断路器有过载和短路保护等许多功能,可一但下端的负载有问题需要维修是,隔离开关起到电气隔离的作用而断路器的爬电距离不够。现在有一种带隔离功能的断路器，是将普通断路器和隔离开关的功能二合一。 要注意的一点是,送电时要先合隔离开关后合断路器,断电时要先断断路器后断隔离开关。总之是为了不带负荷操作所以用倒闸的顺序。隔离开关是为检修而准备的，断路器是为保护而准备的。 换句话说，隔离开关你看到开关分闸了，那它就一定分闸了；普通断路器你看到开关分闸了，有可能因为断路器的内部故障等原因而没有断开回路，此时你如果检修下端设备就有可能触电。
