本套模具图纸是一套带有滑块的模具图档，两侧带有滑块，其是先根据2D组立图再绘制3D的，欢迎*载下**图纸；
模具设计思路：
第1步：先绘制模具组立图，再根据组立图绘制3D是一种常见的模具设计技巧；
中磊教育模具图纸*载下**

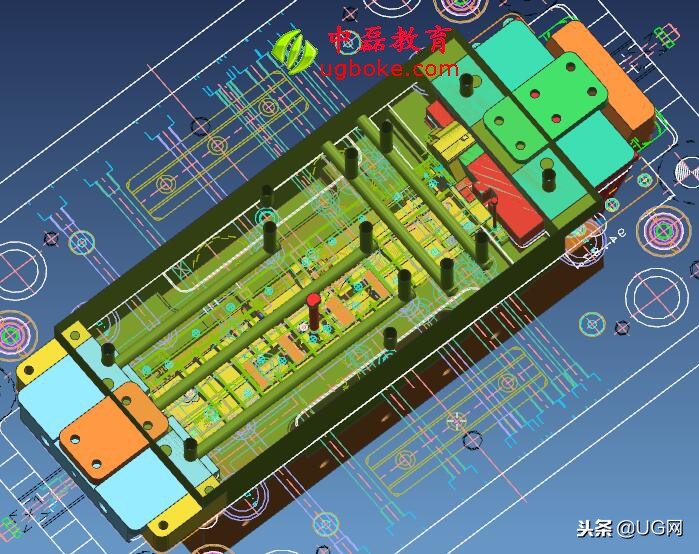

第2步：根据模具的组立图绘制3D，要按照CAD图纸的设计要求进行3d拆模；
中磊教育模具图纸*载下**

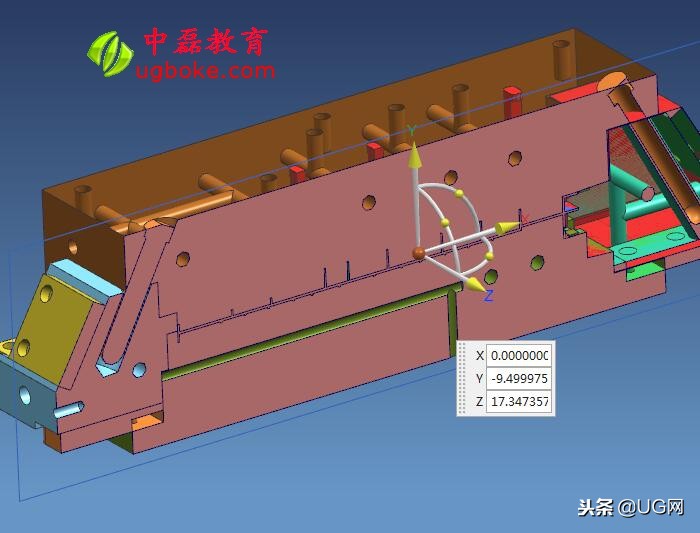

第3步：模仁的剖视图，可以清楚的看到滑块的结构，其斜导柱设计在模仁上面；
中磊教育模具图纸*载下**

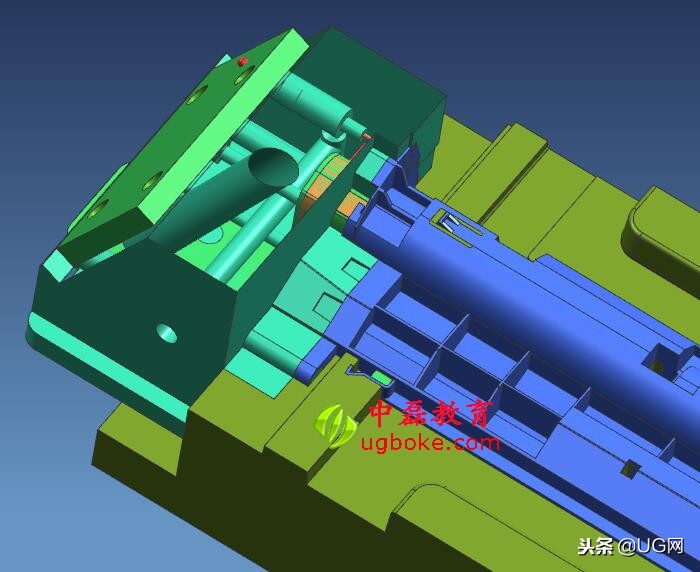

第4步：滑块的分型面，其要根据产品的分型线来设计；
中磊教育模具图纸*载下**

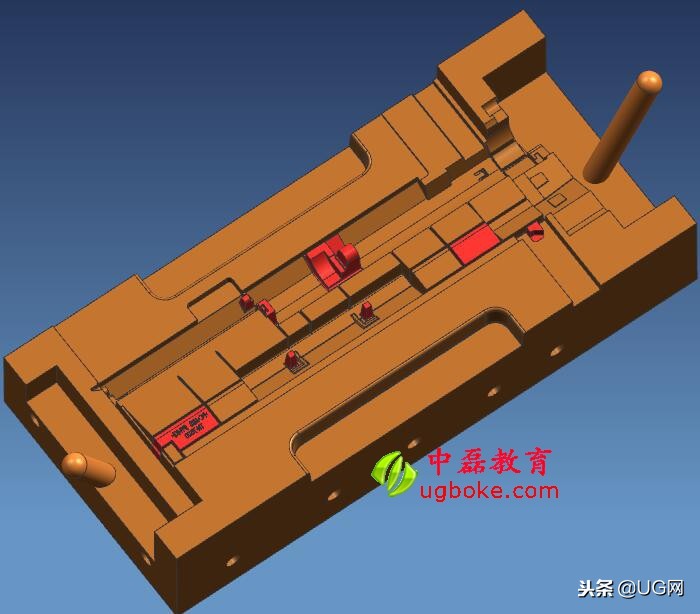

第5步：图上红色的零件为单独拆的镶件，其设计原理是为了便于加工与维护；
中磊教育模具图纸*载下**

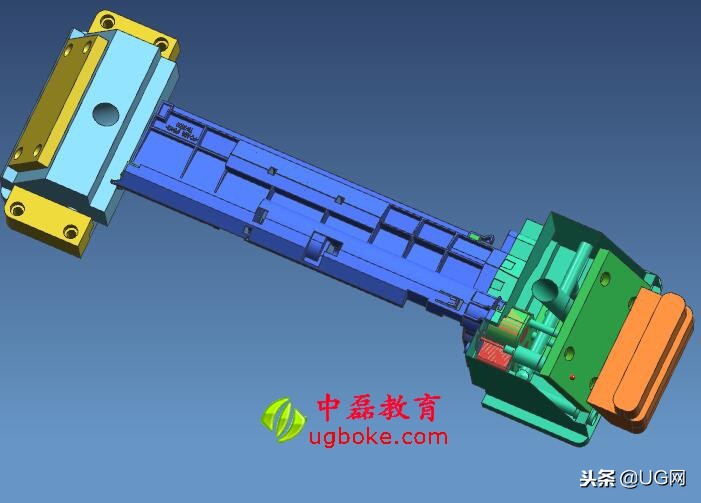

第6步：这是一例长条的产品，两端设计的滑块如下图，这是一套打印机上的产品，更多的模具设计细节，可以*载下**图纸查阅；
中磊教育模具图纸*载下**
