项目背景
建筑物立面测量是老房改造工程中的重要工作，传统测量方式利用皮尺、测距仪等工具对建筑物进行尺寸量取、人工绘制草图，作业效率低、且复杂建筑物细部轮廓绘制难度大。
三维激光扫描测量技术能对建筑物进行无接触、快速、高精度扫描，克服了传统建筑立面测量的局限性，作业效率大大提升。

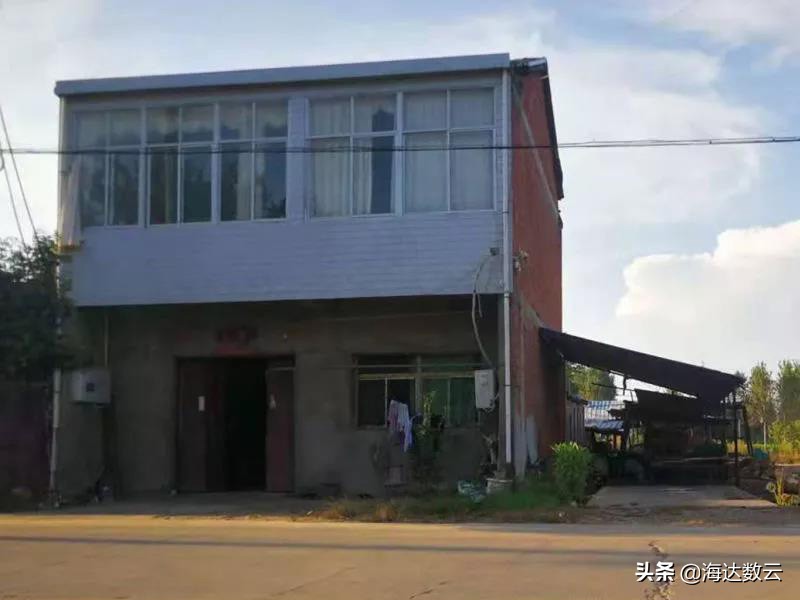

测区概况 2021年8月，在安徽某街道外立面改造测量项目中，海达数云利用激光扫描仪进行建筑物立面测制，快速、准确地为相关设计单位提供基础立面图。
要求现场进行点云数据采集，后期绘制测绘图纸，提供的点云整体拼接精度小于5cm。

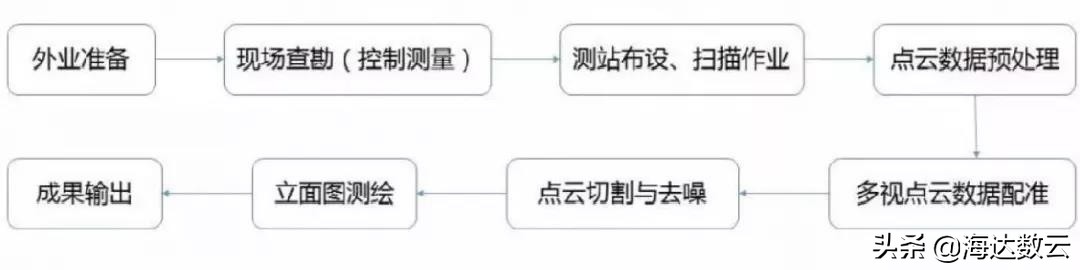

设备介绍 本次项目我们采用HD TLS360迷你便携三维激光扫描仪，轻松完成测量工作，效率高。设备优势：轻便小巧，整机轻松易携带；无需精确调平，放稳即可测量；一键操作，3分钟可完成采集；价格亲民，应用场景无限想象。拎起就走，小姐姐也能轻松干测绘 解决方案 （一）技术路径
（二）数据采集

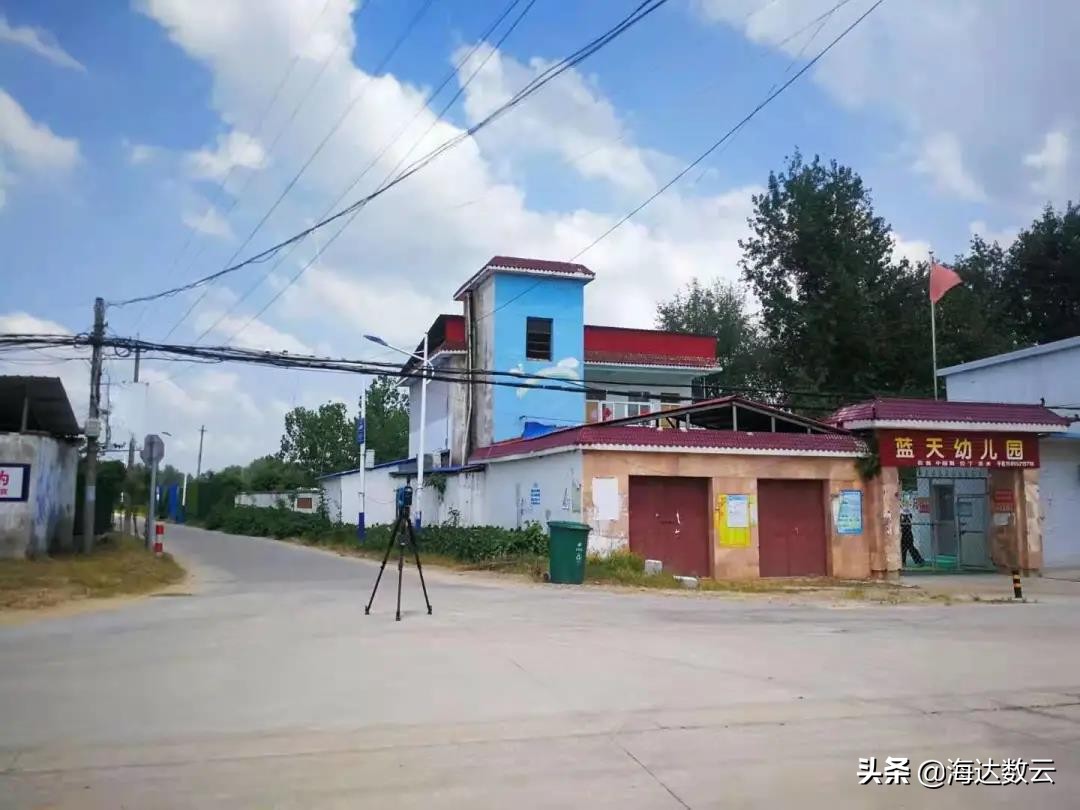

由于测区较大且树木较多，需分多站进行扫描：1.以尽量少的测站覆盖整个测区，选取50m以上测距，并保留30%重合区域，方便数据拼接。2.将测站设在较高位置正对楼房扫描，以获取较多目标点，同时避免产生盲区。

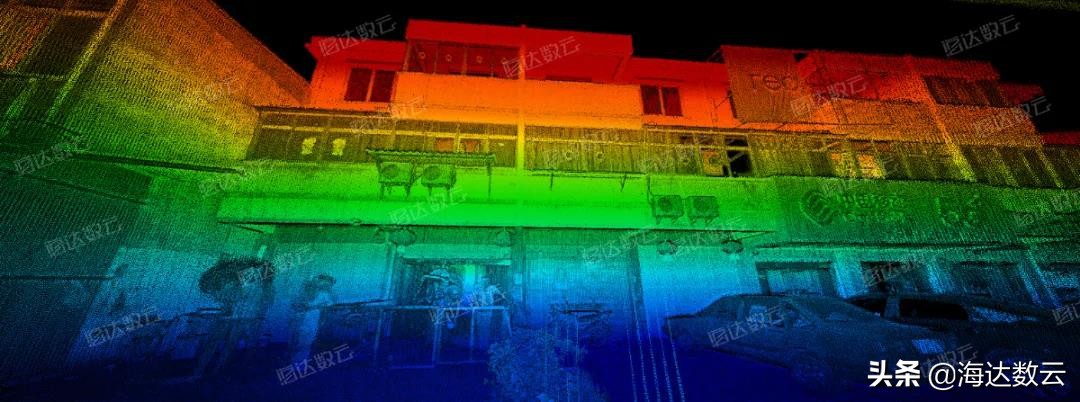

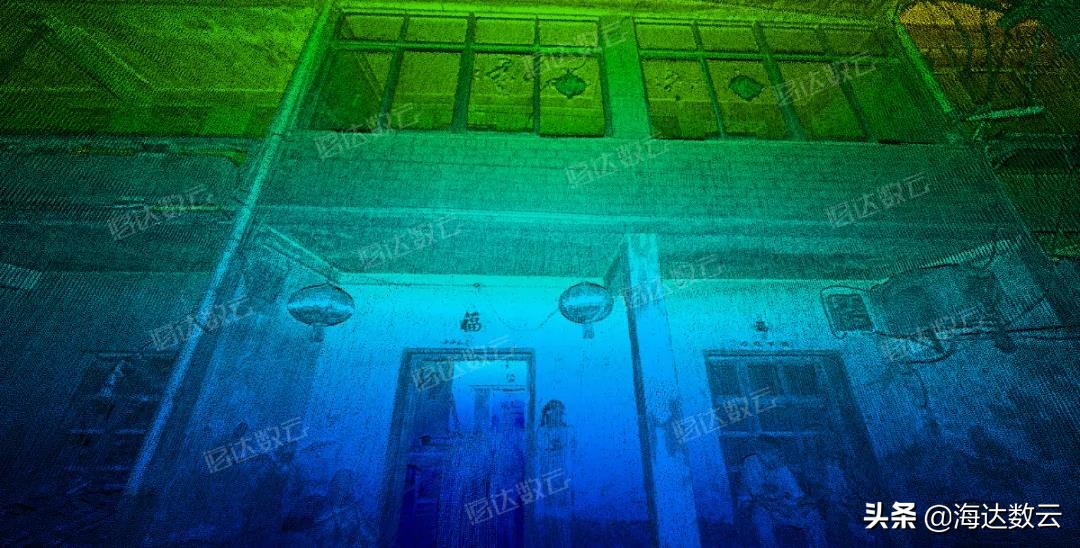

多站拼接点云
成果展示 利用点云数据绘制立面图：

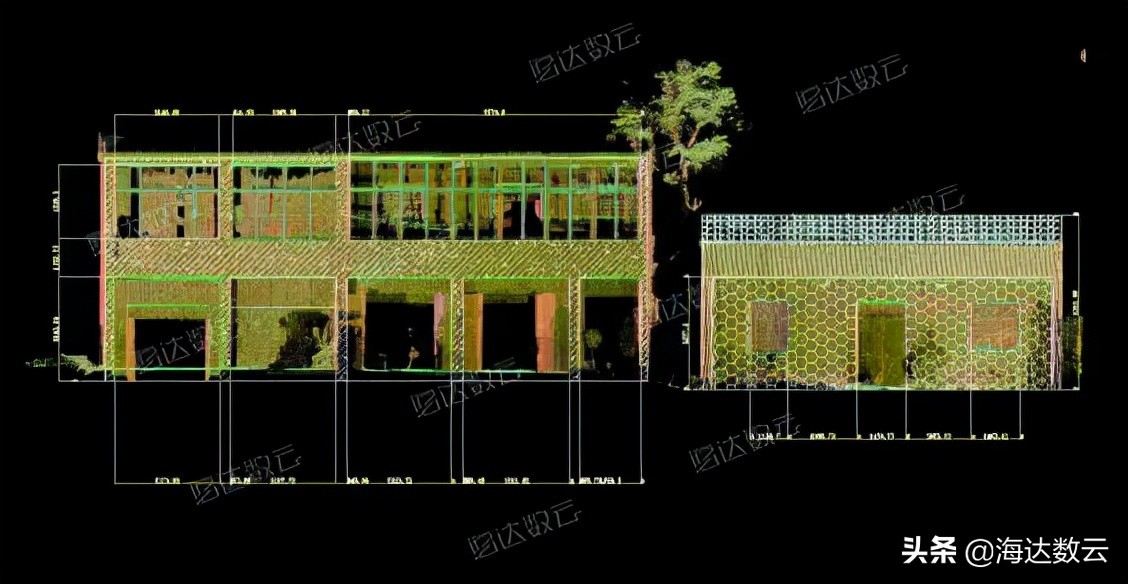

绘制过程展示

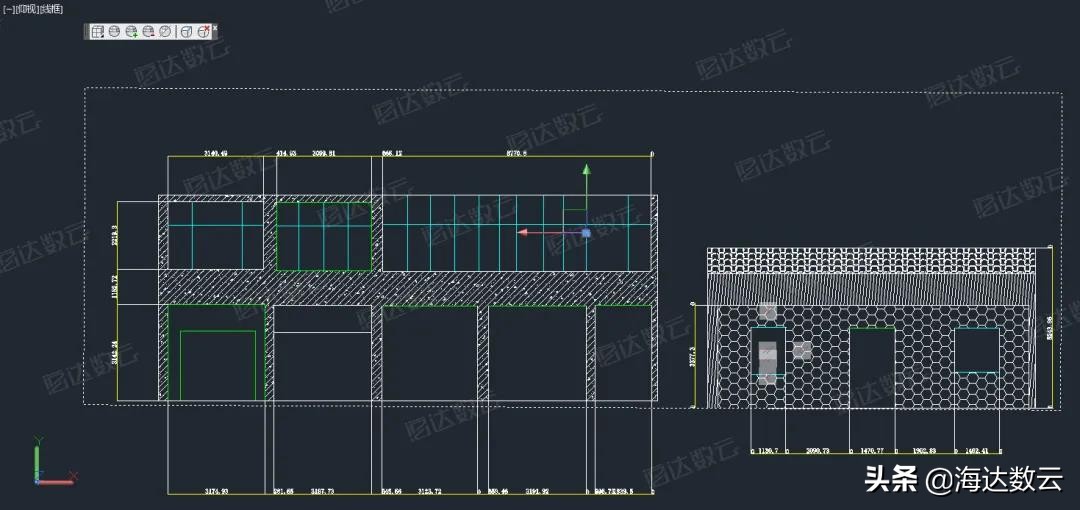

绘制成果展示

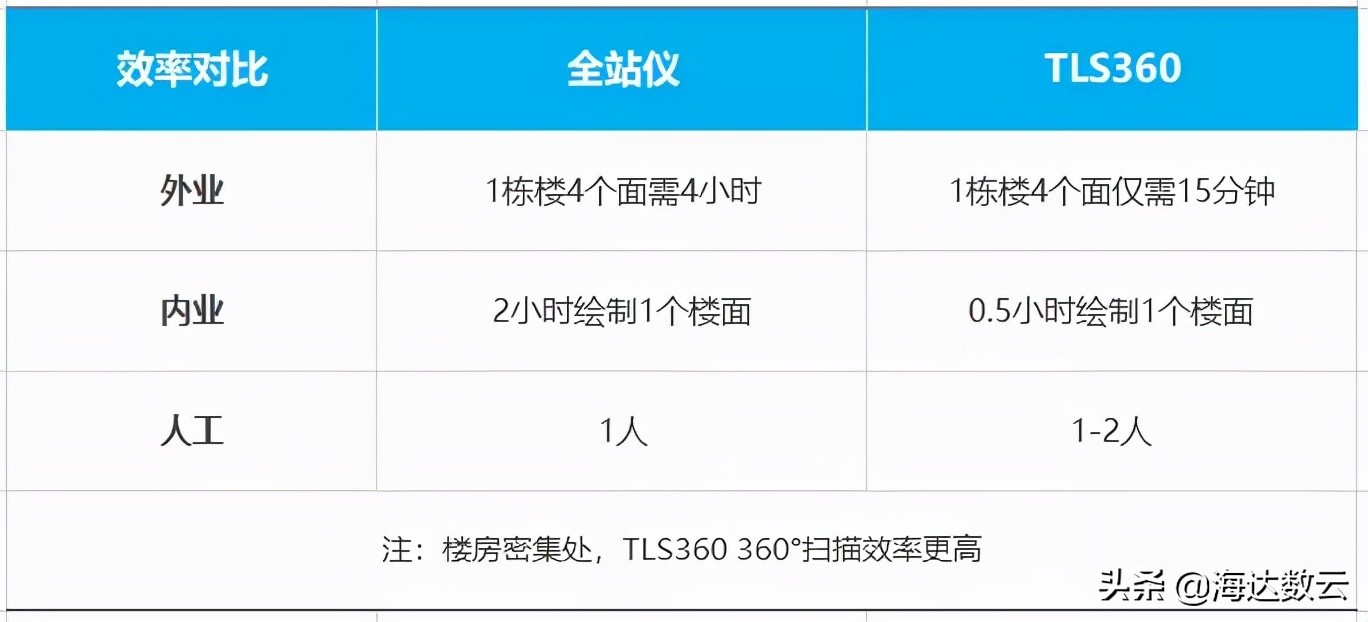

项目总结 建筑物立面测量作业中，TLS360相比传统全站仪，优势明显：可以无接触、全天候测量，夜间扫描效果更佳；能获取观测目标高密度海量数据，采样速率高，对物体的细部描述细致；实践证明，相比全站仪，TLS360的综合效率可提升10倍以上。
