“底槽青”和“清水泥”都同属紫泥的范畴。
紫泥是一个“泛概念”，紫泥是夹泥矿层的一个夹层，矿体呈薄层透镜状。原矿颜色呈紫色、紫红色，并带有浅绿色斑点；烧成后外观颜色呈紫色、紫棕色、紫黑色。紫泥主要成分为水云母，并含有不等量的高岭土、石英、云母屑及铁质等。单种原料即具有理想的可塑性；泥坯强度高，稳定性佳，易掌控；紧密结实，成型较易，可制大品。紫泥制壶，烧成颜色偏红，泡养以后似红泥料。成壶透气性佳，热淋变色率高，亲茶，易养成。

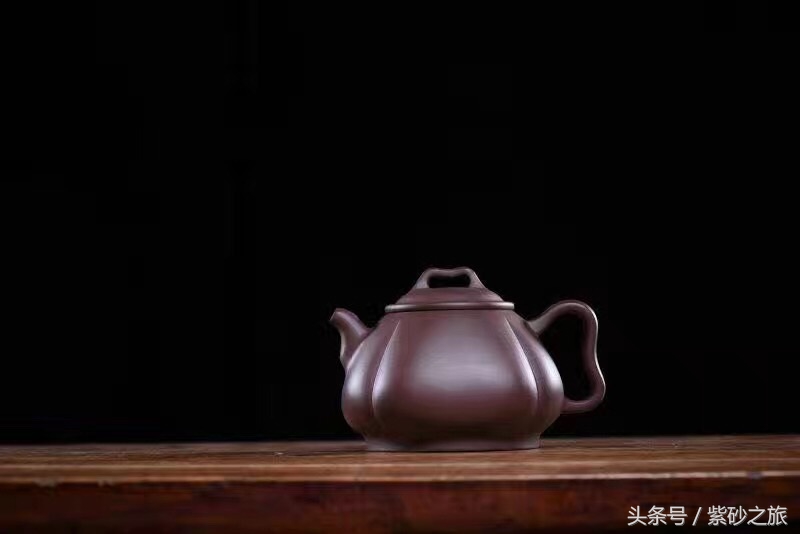

卧虎藏龙
一、清水泥简介
第一种说法：
清水泥是一种炼泥方法，这种不加其他杂料直接粉碎成泥方法，炼制的泥料统称清水泥。清水泥以前在一厂,是指直接用紫泥矿料加工成的低档粗货原料,主要制作低档产品和花瓶、花盆类.在80年代后期,优质原料相对减少,人们对原始材料质感的美学追求,开始关注原来用作大路货制品的清水泥(紫泥)。不过现在清水泥的似乎已经不是原来的含义了，不含化料的紫泥系的都可称为清水泥了。
第二种说法：
清水泥也叫清水砂，红紫泥,该泥为纯种紫泥矿，宜兴丁山陶者呼之“普泥”，为较常见之泥料；良者稀而贵，劣者多而廉；玩家习称“红紫泥”，本泥因视之古朴，经长期使用后老味浓厚，又乃古代陶人最喜使用，为流传较多传器之泥料，故以“清水泥”名之；乃作与赏二者最推崇之泥料。
温:1160度。收缩比:约12%。
矿产地：江苏宜兴丁山黄龙山口本色泥。泥性：干湿易掌握，稳定性高，黏性合理，成型较易。陈泥须回炼，否则易生黑边、花泥，提炼时须留意氧化铁及石灰质之剔除.
特点：泥色醇和尔雅，文人气息浓厚，大小件作品皆可展现紫砂风华；易与使用者产生共鸣，为明初陶手最喜使用之泥料之一。冲茗特性:使用日久愈呈红润包浆泡茶易上手，亲和力佳，温度掌握简单，可轻松冲茗，泡养日久愈加红润朴拙，古穆端庄。

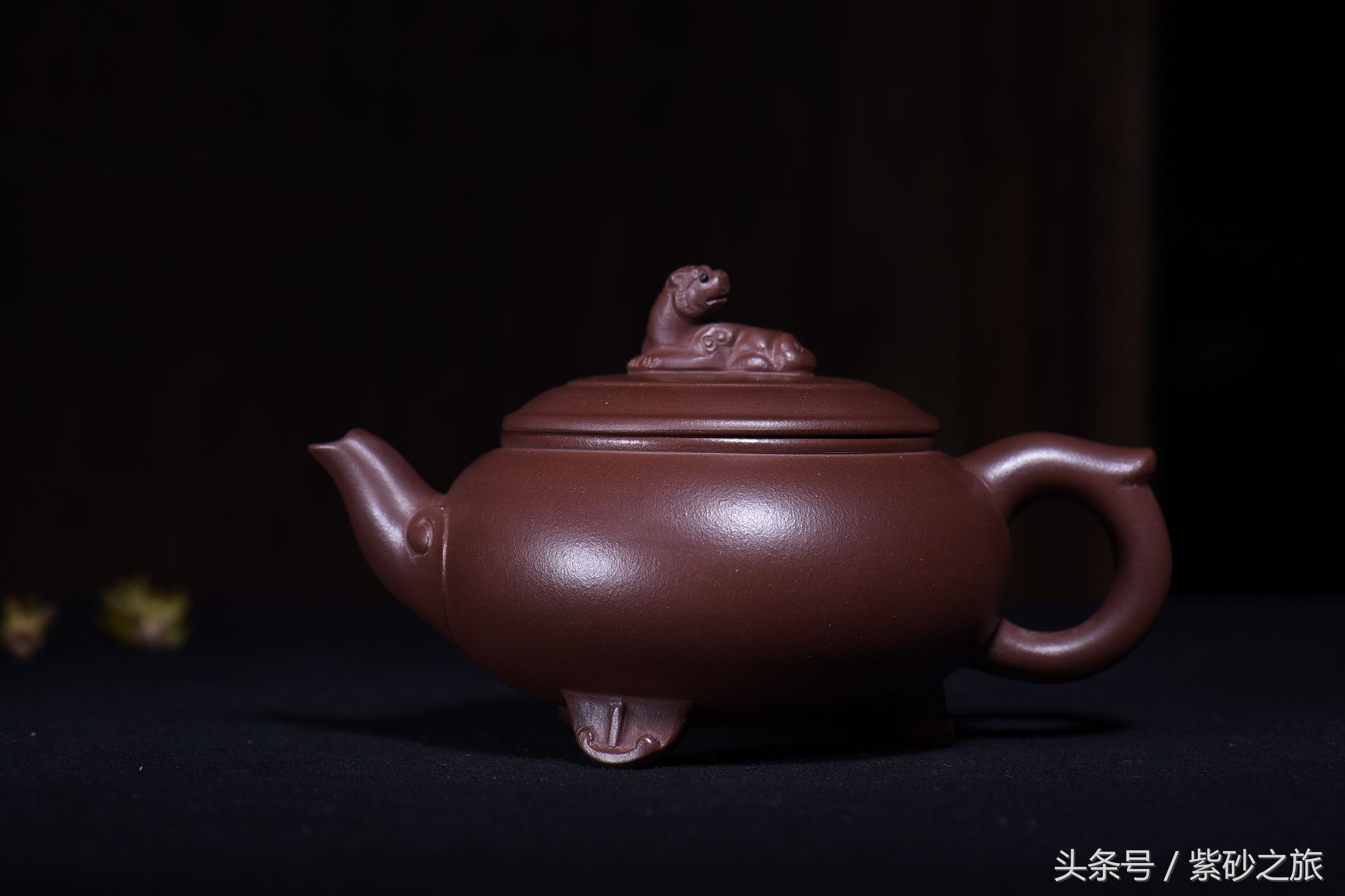

玲珑壶
二、底槽清简介：
底皂青矿料直接成泥对烧成温度要求相对较高,所以以前通常加入石黄或其他泥料(嫩泥)，可以降低烧结温度,提高产品滋润感,控制得当可以用来调控色泽.
注：石黄是一种的天然矿料，历史上也较为稀贵.并非添加石黄的泥料就不是好泥料。
另：石黄和石黄泥不是一回事，石黄泥就是现在的赵庄红泥.最大特征就是不容易水化.
石黄：不是石黄泥。它是传统紫砂泥中的“宝”纯正底皂青要靠石黄来“点”。 因为纯正底皂青烧制出的紫砂壶，颜色很“涩”，俗称没“水色”，加入天然石黄，可降低烧成温度，提高紫砂质感，滋润感强烈。石黄原矿很像蛋，有壳，幔，核。
底槽清，也有称为底皂青，为原矿紫砂，产于江苏宜兴丁山黄龙山系四号井，因为产于紫砂最底层，质地特纯，泥质细腻、成色稳重，呈棕色，在近代制壶名家广泛使用。窑温:约1160度收缩比：约11%.
1，底槽清不是泥料，而是一种优质紫矿的矿料；
2，底槽清是紫泥和本山绿泥的伴生矿，在以紫泥为基础泥中平均含有本山绿泥的颗粒（鸡眼成分），净水泥的原矿是没有鸡眼的；
3，底槽清的砂性重，即使打到100目以上的颗粒，成品也是颗粒凸现，同样的净水泥，则成浆面居多；
4，底槽清的成品，在紫泥颗粒中能清楚看到本山绿泥的颗粒，这不同于调砂，而是平均的伴生；

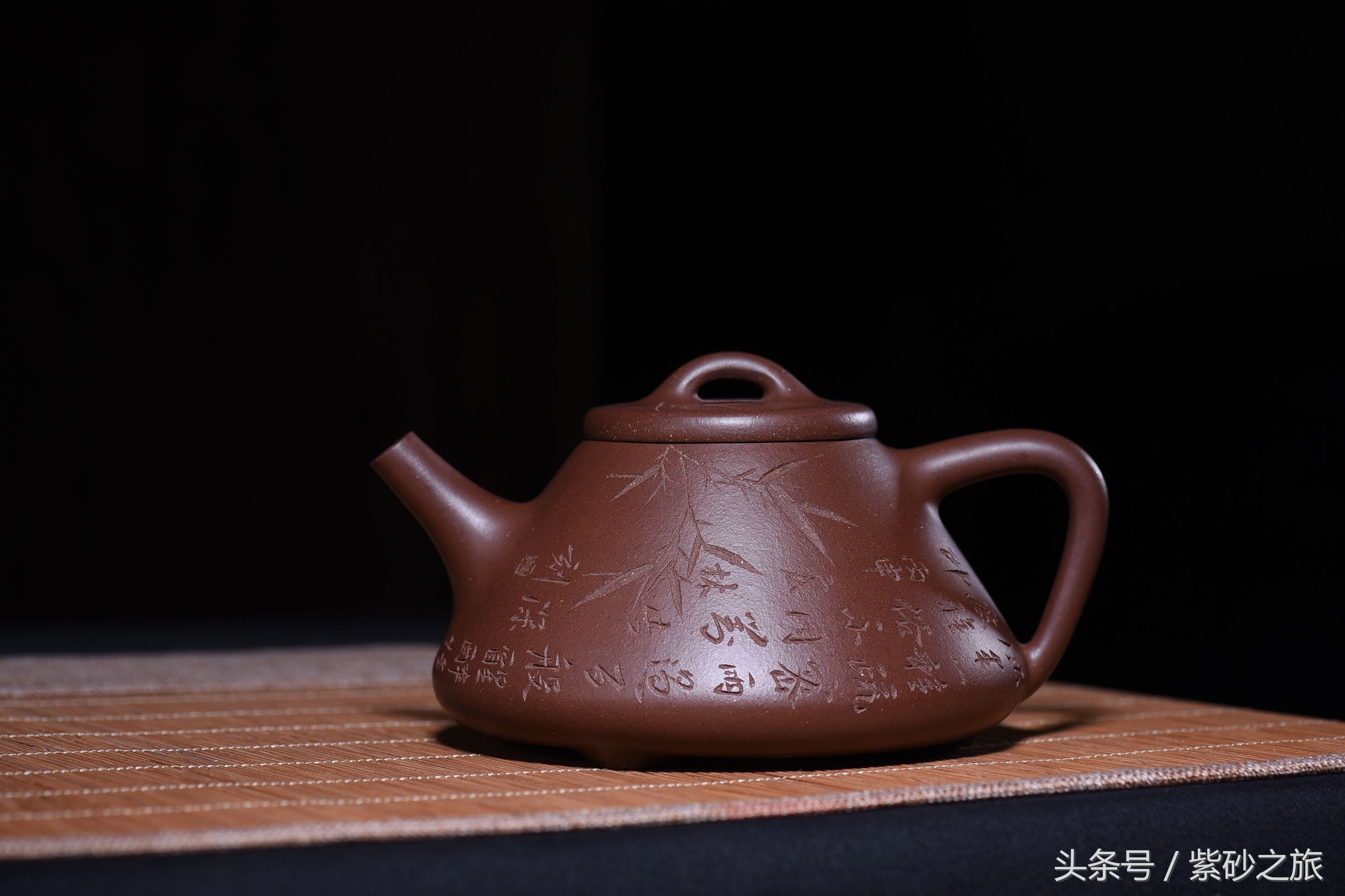

子冶石瓢
三、两者的区别：
原矿紫泥分：头槽清、二槽清与底槽青。清水泥和底槽青属于同一层面的紫泥，顾名思义，底槽青就是这个层面最底层的泥料,相对来说量少质佳，固且此矿已塌方，存世量更少。几百年来，很多名壶都用此泥而成。而清水泥则位于中底部.清水泥和底槽青如何来区分：一般来说这就需要很丰富的经验了。可以告诉您的是：一般从两种泥料养成后的“润”来区分。清水泥养成后的色泽较“燥”；底槽青养成的色泽较“润”。
在同等陈腐时间的前提下，底槽青比清水泥耐火温度要高一些。正因为耐火度高，所以底槽青比清水泥烧成的泥色变化要多，要漂亮。正统的底槽青的发色，可以在紫中带红，色沉古朴。
根据前人的观测，紫砂矿中石英颗粒呈次棱角的砂粒状，说明是由于流水作用形成的。由于矿物沉积过程发生沉积分异作用，当流速减少时，水中重矿物总比同样大小的轻物先沉淀，同一种矿物总是粗粒的先沉积下来，球形比片状的更容易沉淀。另外，材质密度Fe2O3＞SiO2＞AL2O3,在沉积岩形成的过程中，同一层次中含铁高的材质，颗粒沉得深下，而含铁质低的在上层。故而有老中嫩底槽青之分。从烧成角度看,底槽青相对紫泥来讲烧成后由于含铁高而偏紫，而底槽青也是越深越紫,由于含AL量的不同，4#井紫泥的相对耐火程度高于黄龙山的，在底槽青中越是深的耐火度越高，湖滏的就更差一些,湖滏的底槽青由于含铁量近于黄龙山的中槽青，而含AL量又远低于中槽青，耐火度较差，相对来说湖滏底槽青确不如黄龙山的，也是一般人为什么推崇4号井底槽青的原因。
吮香
关注【宜兴紫砂壶守艺人】微信公众号：YIBAHU8888
有任何疑问欢迎留言，必一一详细回复！
