项目案例名称：晟通·牡丹舸项目

项目案例所在地：湖南省长沙市岳麓区

项目设备选型：开利miniVWV 全直流变频中央空调

项目案例选送单位：长沙怡生暖通设备销售有限公司

项目案例建筑概况：

项目案例地理环境分析：

本项目位于湖南省长沙市岳麓区，长沙市属暖温带季风区大陆性半湿润气候，四季分明，光照充足，年平均气温11.5℃，年平均降雨量671.1mm。冬严寒，夏炎热，春秋季节，阳光充足而不曝。

项目案例分析：

本项目为住宅用房，常住人口为5 人，业主希望在舒适、节能、经济的要求下对系统进行设计。经与用户沟通交流，最后确定设计方案功能配置如下：业主对舒适度要求比较高，推荐业主采用冬季地暖取暖，夏天风盘制冷，全房采用一套miniVWV 两联供系统解决舒适要求。

项目案例设计依据：

1、辐射供暖供冷技术规范 《JGJ142-2012》；

2、《建筑给水排水及供暖工程施工质量验收规范》GB50242-2002；

3、《低温热水地板辐射供暖系统施工安装图集》03K03404-2005；

4、《民用建筑节能设计标准》JGJ26-95；

5、《民用建筑供暖通风与空气调节设计规范》GB50736-2012。

项目案例方案设计·空调配置：

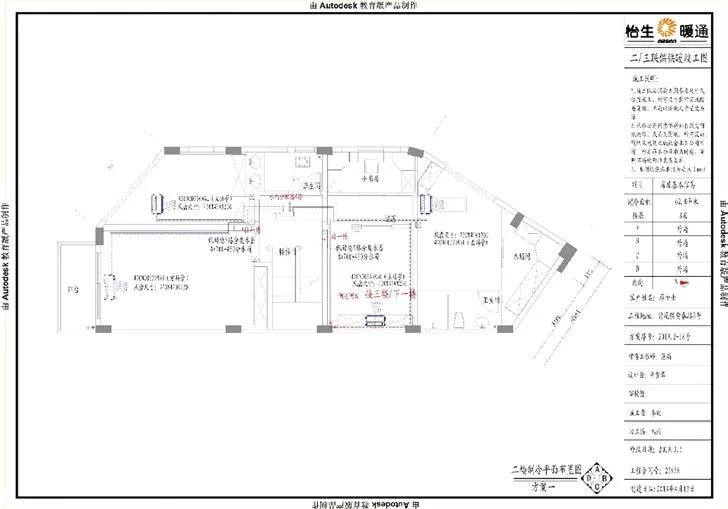

一层空调选型

项目案例方案设计·地暖配置：

本项目为独栋建筑，无地下室，一层与地面直接接触，地暖系统设计及施工着重考虑以下几点：

1、地暖管间距≤ 20cm，地暖管长度≤ 60m/ 路，两个回路长度差＜ 5m，确保水力循环平衡；

2、一层模块挤塑板厚度为3cm，密度为36kg/m³，以最大 限度减少热量损失，确保承重；

3、地暖管保护层为混凝土填充，确保硬度及蓄热性能。

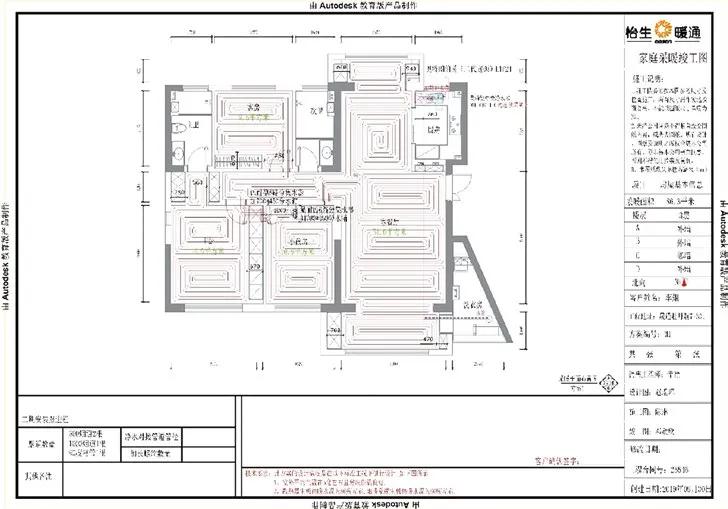

一层地暖配置

项目案例现场施工以及完工效果图：

1. 空调系统：

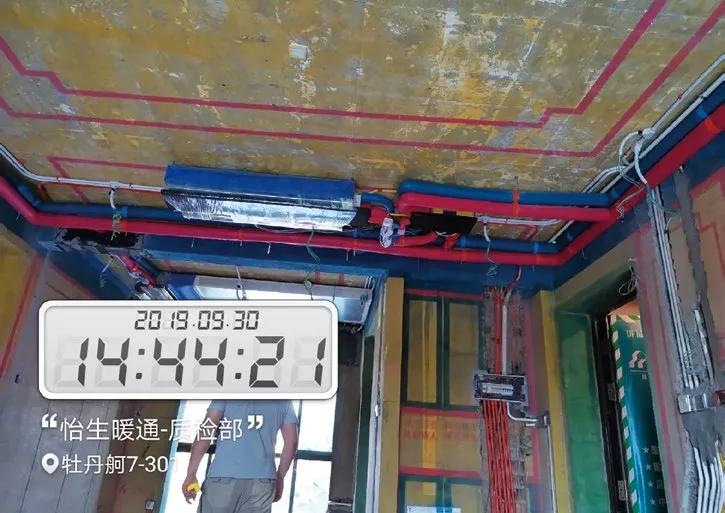

管路及设备吊装：采用不锈钢专用吊码、纳米银防火帆布，管路采用PRET 聚乙烯柔性管道，B1 级 30mm 厚保温。

2. 地暖系统：

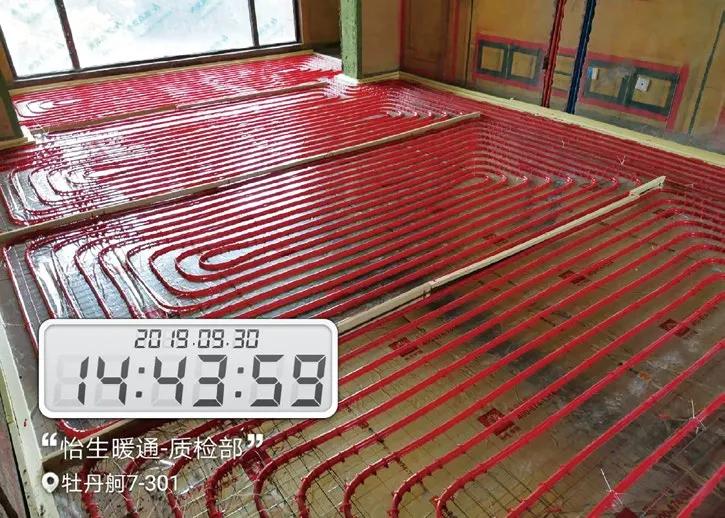

采用德国佩耐德PERT20*2.0 地暖管：

1、无无味、卫生、不腐蚀、不滋生细菌、不污染水质、内壁光滑，流阻小；

2、耐温耐压，可稳定工作于-40 ～ 90° C 的环境，*破爆**压力可达6.0Mpa；

3、导热系数高达0.35W/m.k，特别适用于地暖用管、冷热给水管；

4、保温隔热性能好，导热时不结垢，导冷时不结霜；

5、抗蠕变、耐老化，使用寿命达50年以上。

项目案例运行效果监测：

客户使用情况为：冬季采暖空气源热泵回水温度36℃，室内20℃～ 22℃。本项目小区明用阶梯电价，电价计费0.88元/ 度，具有单独电表，客户反馈费用1200元左右/ 月，使用时间1个月，平均费用为每平方12元/ 月。
