响应论坛号召，趁着周日有空把用了两年多的空气净化器拆开看看。

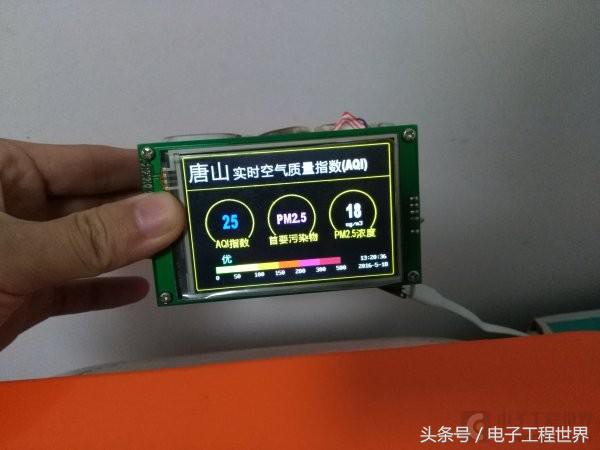

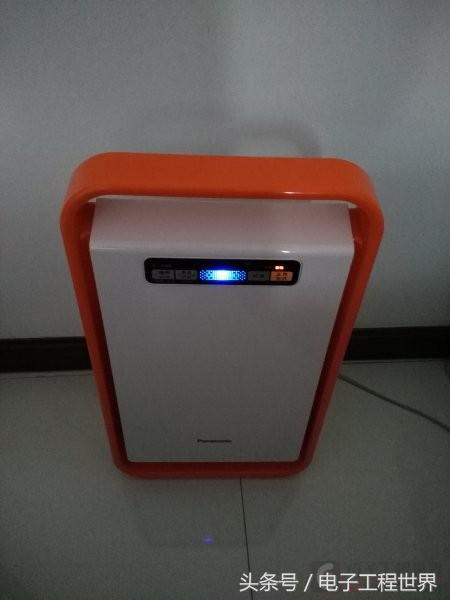

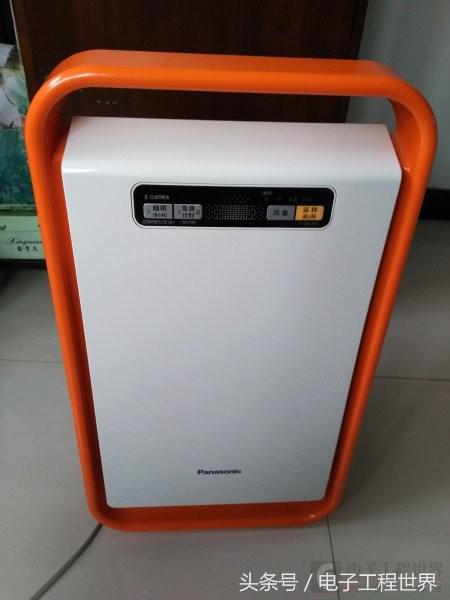

今天的主角，两年前公司发的周年庆礼品。当时售价大概699，一款松下低档空气净化器。自带简单的PM2.5传感器，空气污染重时指示灯红色，好时显示蓝色。缺点是不能定量测量PM2.5值。所以有了先前的一篇DIY PM2.5空气质量检测仪的帖子http://www.toutiao.com/i6366377483553473026/

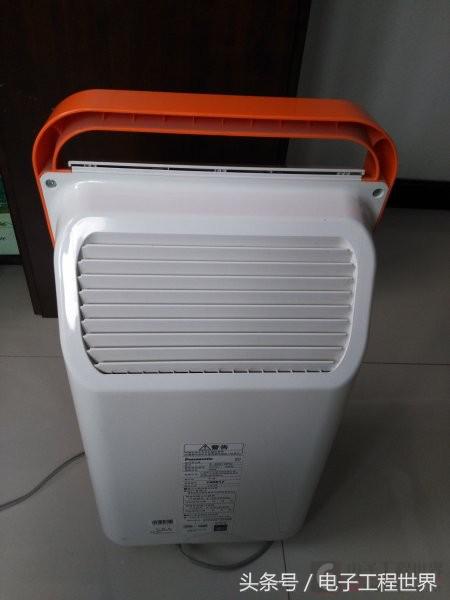

背面照

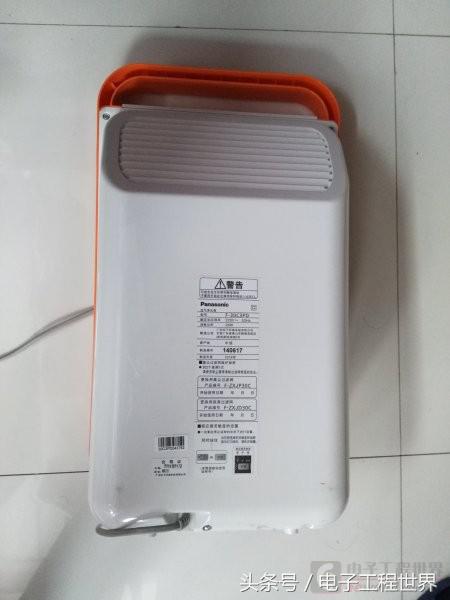

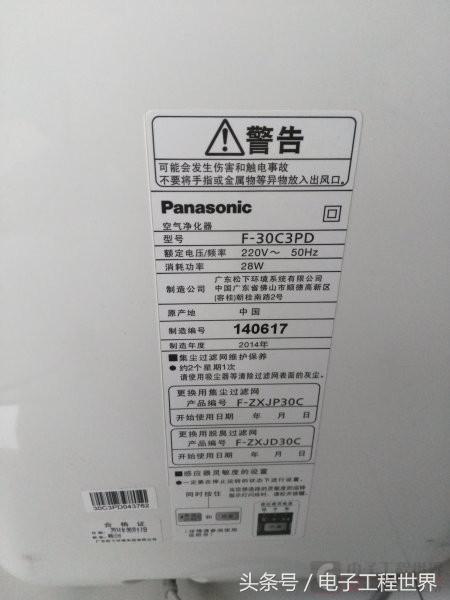

身份证标识
拿下正面的挡板，滤尘网已经有些灰了，大概两个月没有清理了，家里环境条件还是可以的？

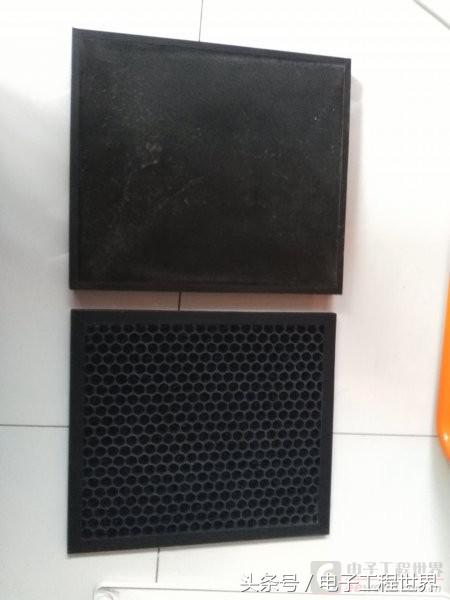

两个滤网，国产思博润，比原装便宜一点。去年买的140一套，原装要200+。上面一个是HEPA滤网，下面一个活性炭滤网
还可以再用一段时间

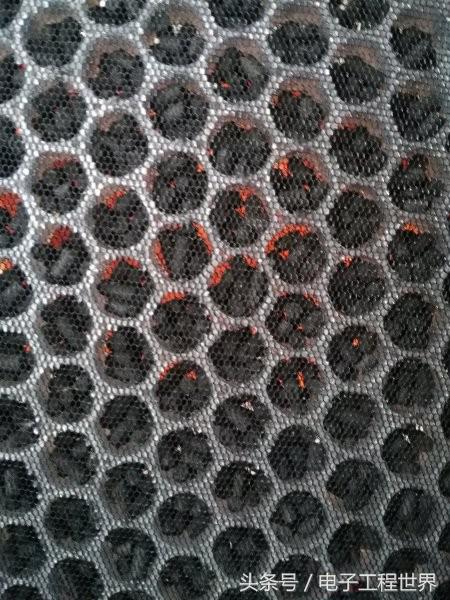

活性炭
拿下滤网可以看到风扇了

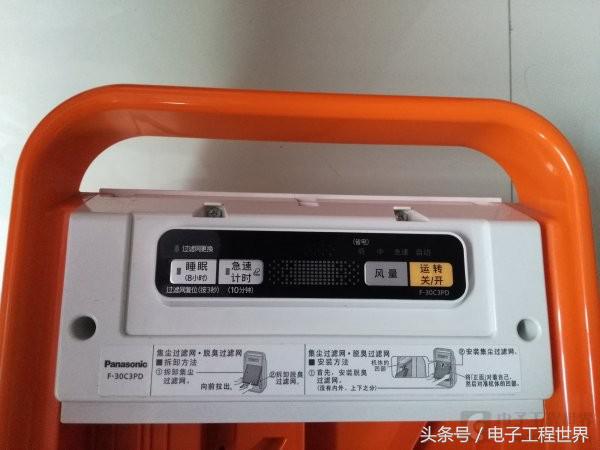

操作显示面板，更换滤网步骤，很详细
作案工具，一把大十字起子足够。整个空气净化只有一种螺丝。正面四颗螺丝
背面

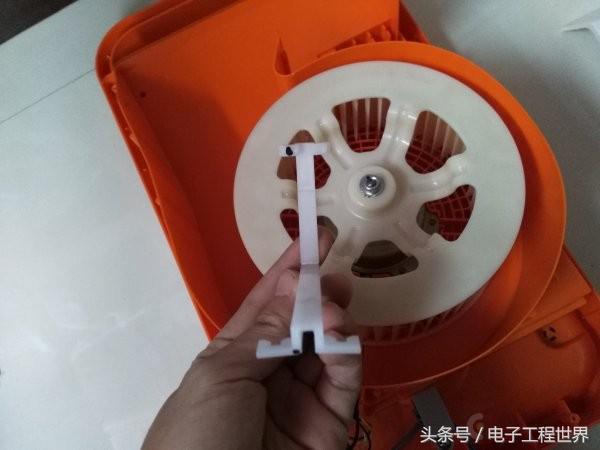

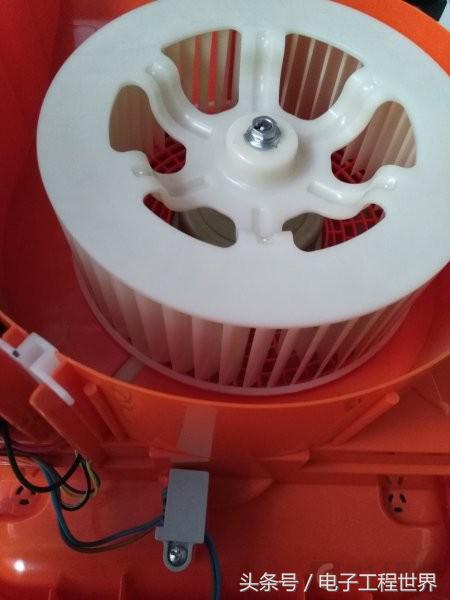

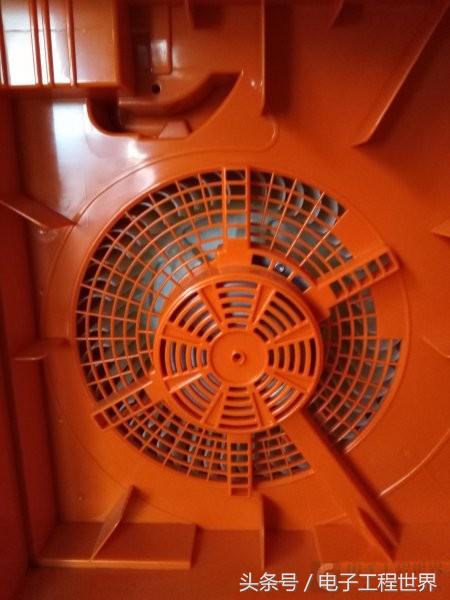

拆开后盖，风扇

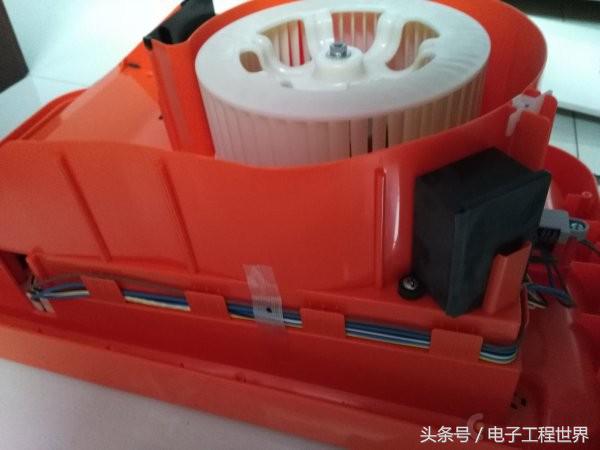

整体照，看着很简单有木有

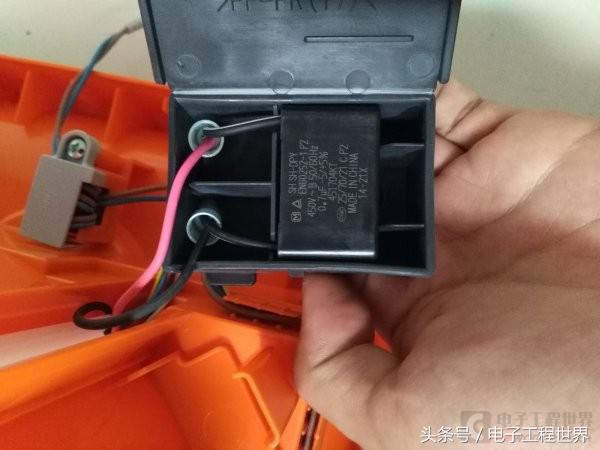

黑色的是上面东东
解开盖子

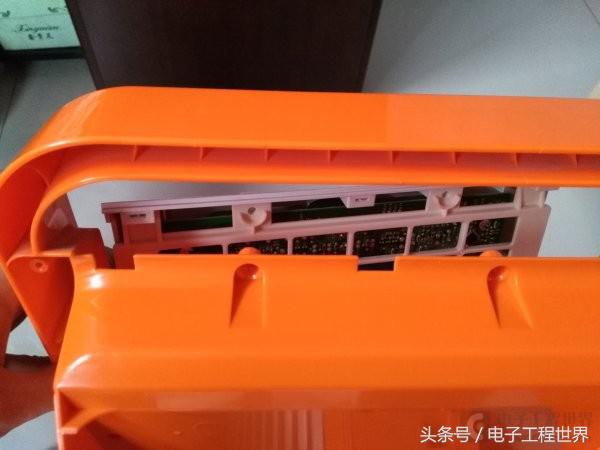

可以拿下前操作面板了，看到了里面绿色的电路板
电机线的固定卡扣，这个感觉做的很用心，遮挡很严，后面安装时这个也最费力。

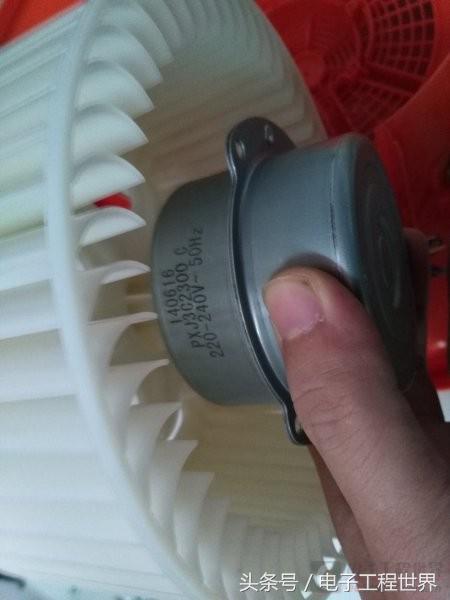

拆下电机

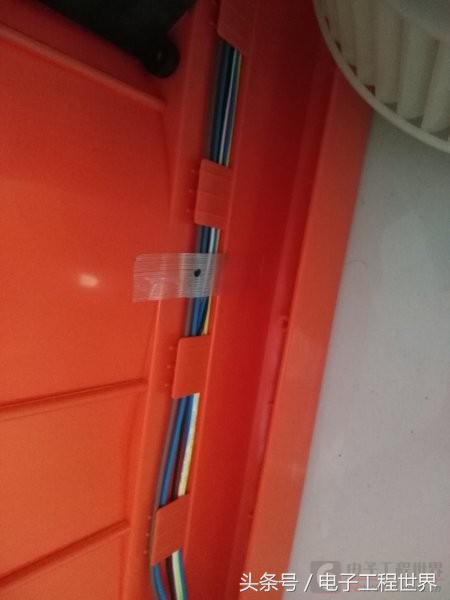

走线，强迫症的福音，真的很整齐
220V电源线，磁环
可以拆下电路板了，两个连接器，一个控制电机，一个电源输入

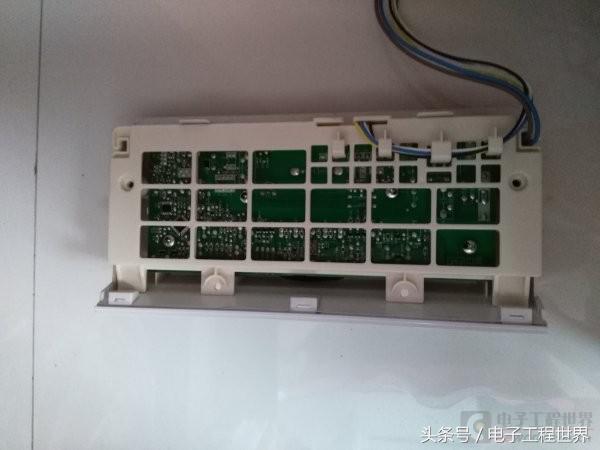

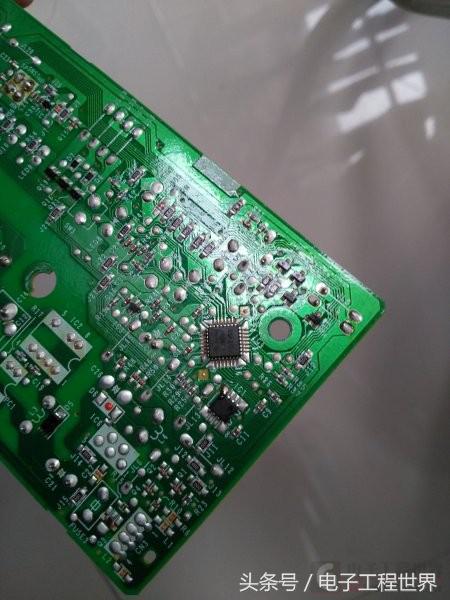

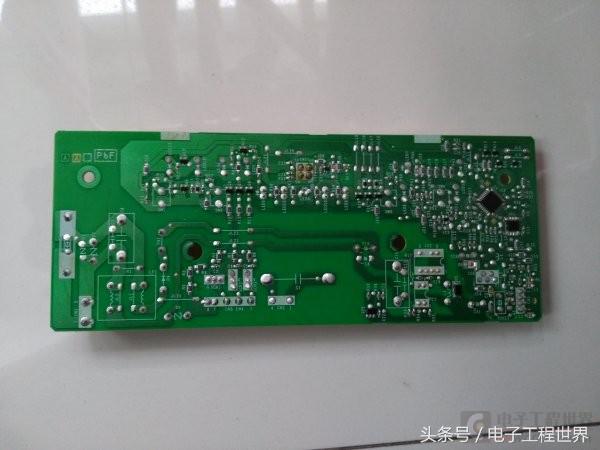

PCB背面

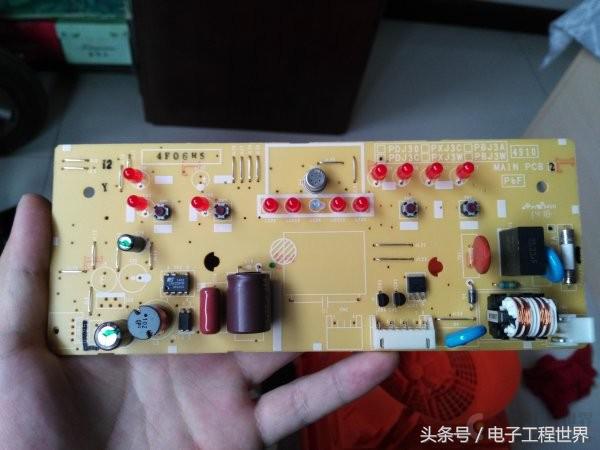

正面，控制板只是单面板，消费类电子产品果然都会在节省成本上下功夫

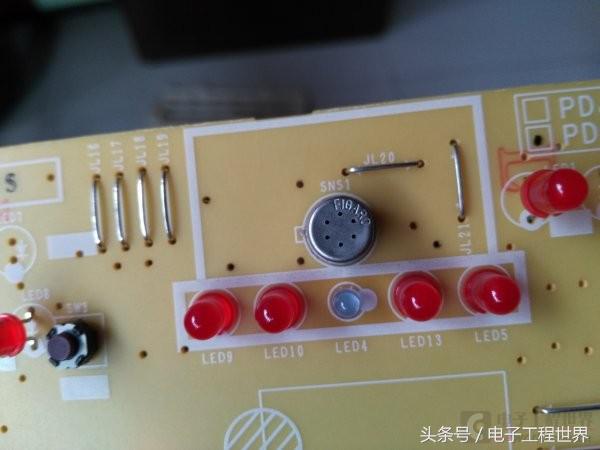

费加罗figaro 传感器，日系产品里会用很多日系厂家元件

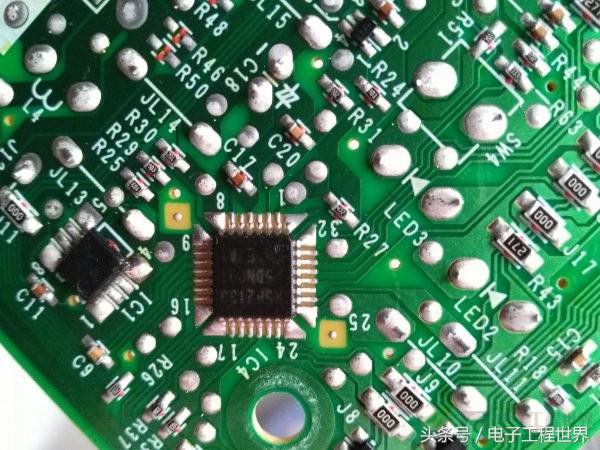

控制器瑞萨，日系。
特写

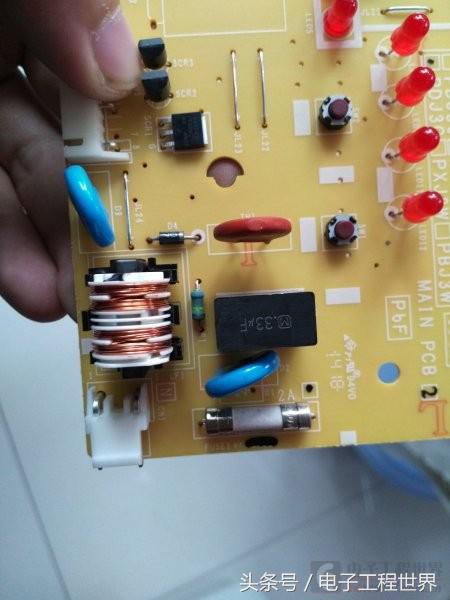

电源输入口，变压器，保险管，压敏电阻
电源部分

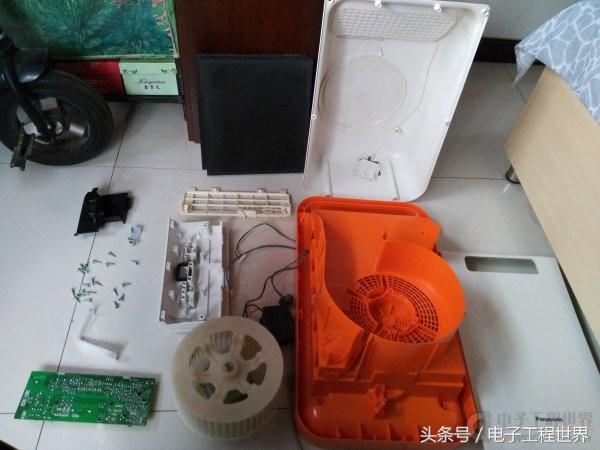

拆解全家福
拆完装机，没多螺丝，通电还能用

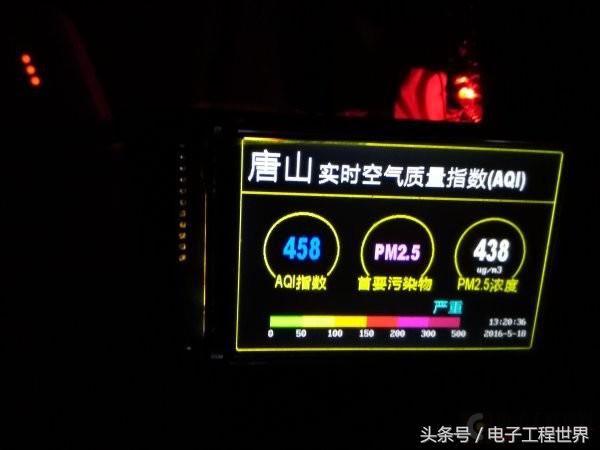

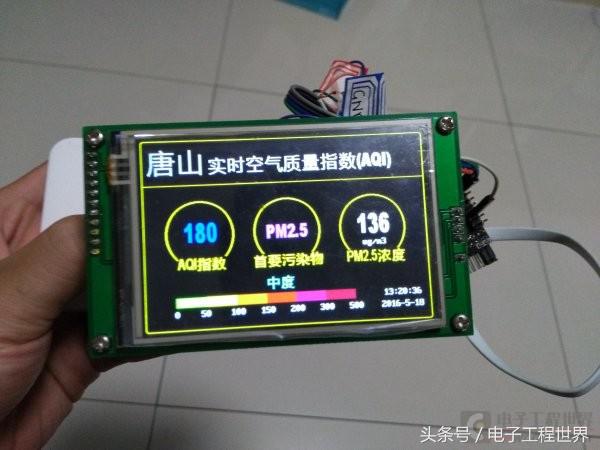

前两天PM2.5爆表室外测量
室内测量
空气净化器出风口测量
数据表明，空气净化器实际还在有作用的。通过拆解可以看出空气净化器技术含量确实不高，滤芯是最主要的，

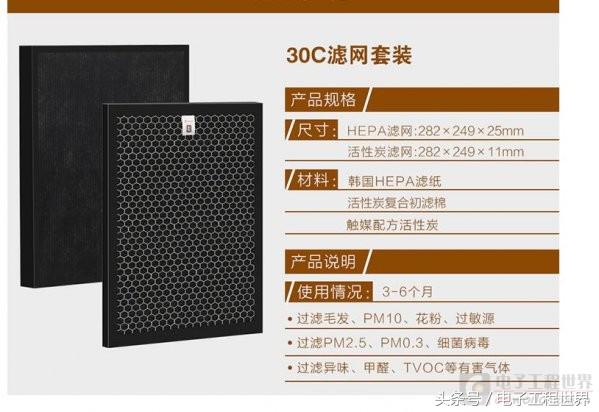

借用一张滤芯说明，可以过滤PM0.3级别。家用的话一般半年到一年更换一次就可以。
北方的朋友现在家里基本都标配空气净化器了吧，上一周PM2.5爆表的几天，几个同事和小孩都因呼吸道疾病住院，我们整天吐槽雾霾、治理不力、各种，还是给家里准备一台空气净化器、出门戴口罩更实际一些吧。
