随着模切行业的发展，人们对产品要求越来越高、对产品品质的把关也越来越严格，如何把控产品质量成为大家心中最关心的问题。然而CCD视觉品检机的出现却带来了新的改变和机遇，下面我们就为大家介绍一下新一代CCD视觉品检机是怎么样的：

功能结构

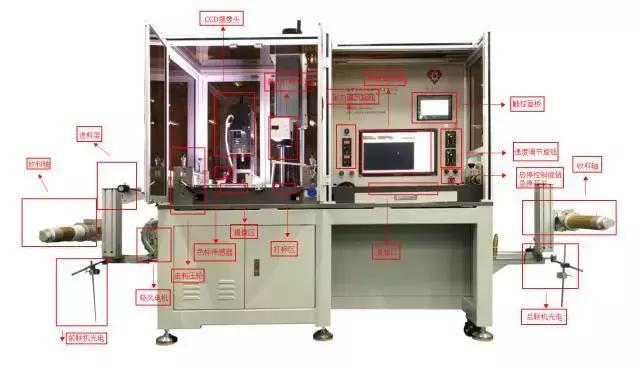

CCD视觉品检机功能结构示意图

功能结构：放料轴、进料架、前联机光电、吸风电机、CCD摄像头、激光打标探头、走料压轮、色标传感器、摄像区、打标区、张力调节旋钮、影像显示器、触控面板、复检区、速度调节旋钮、启停控制旋钮、急停开关、收料轴、后联机光电。

主要功能单元

新一代CCD视觉品检机主要是针对卷材产品CCD检测尺寸及外观、激光标记不良品，其CCD检测公差为±0.05mm，激光打标公差为±0.5mm。另外最大检测面积可达宽200mm*长150mm；其中最高运行速度为15m/min。

摄像功能单元：

CCD摄像的功能原理：利用光源的灯光反射作用将产品图像完整的呈现在CCD摄像头下面，摄像头根据色标信号对追踪产品进行拍照抓取，然后根据系统内保存的产品样品参数和已经抓取产品的尺寸、外观进行测量、数据集成、数据比对来判定产品的优劣程度并给出反馈信号。

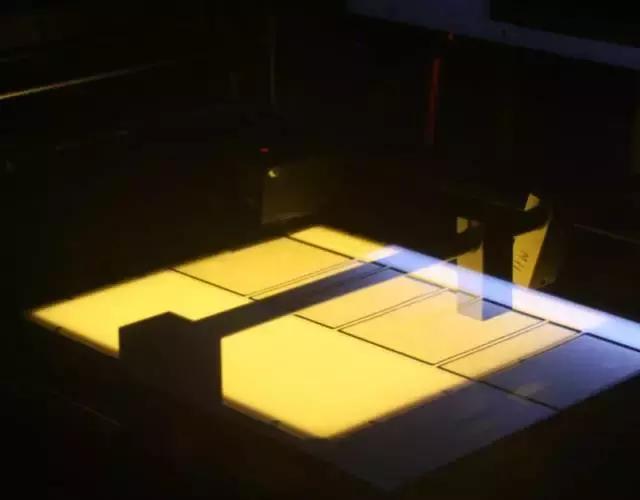

产品检测区，高清光源反射突出产品

色标传感器对产品进行色标追位

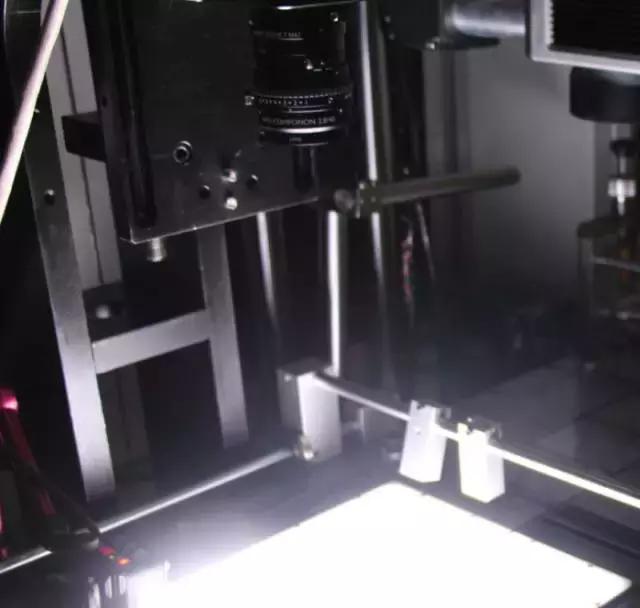

抓取产品图像的CCD高清摄像头

打标功能单元：

激光打标机系统功能原理主要为：利用摄像系统对产品进行拍照、参数抓取然后根据电脑存储标准产品数据进行比对，对于NG产品摄像系统给出不良信号，激光打标系统在接收NG产品信号时立即启动打标作业，对不良品进行激光打标标记，以达到对不良产品的标记作业。

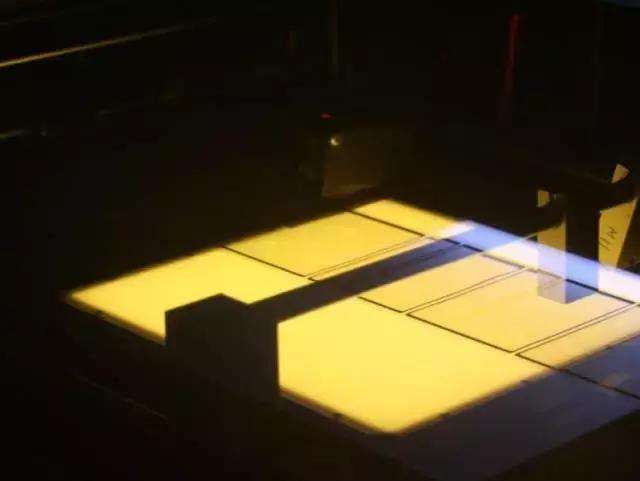

CCD摄像抓取区，摄像头抓取产品

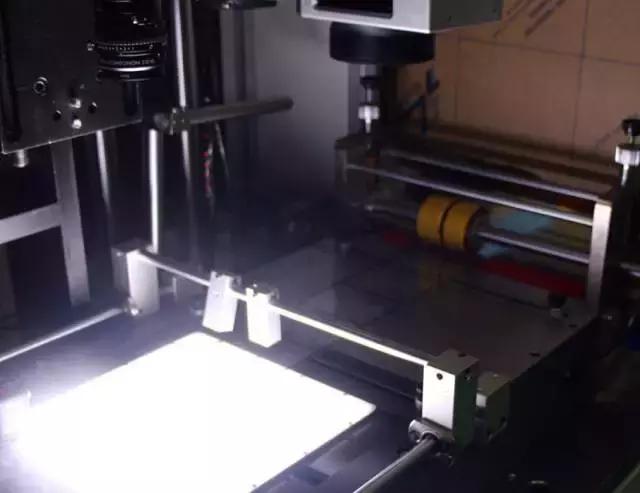

激光打标机和摄像头信号联机作业

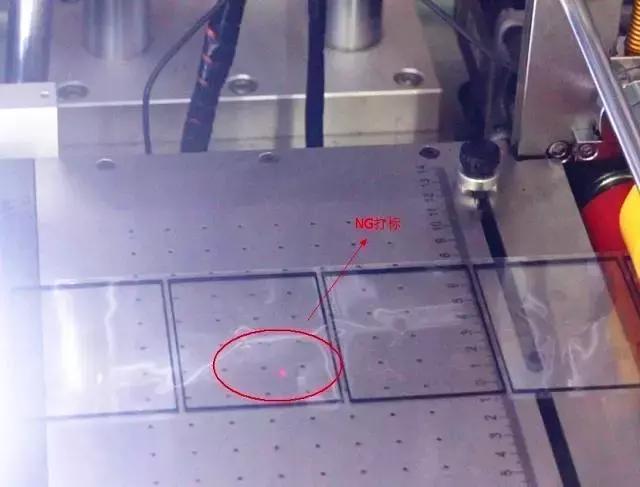

激光打标系统对NG产品打标

其它功能：

• 当同一检测范围内标记产品多于3个时，机器停机打标，标记完成后机器自动启动。

• 可以选择激光打标或不打标后（含缺数）停机，手工将标记产品取走（若不打标，则NG品停在固定位置）；也可以选择不停机，直接收卷，由下道工序补数良品。

• 采用欧姆龙1200万像素CCD相机，除尺寸检测外还可检测溢胶、毛丝、堵孔、移位等项目。

• 具备上、下光源，托底料透明或半透明都可以检测；

• 激光打标的符号、大小可个性化设计；可选择打在产品上面或打在产品外围。

• 实现飞行打标，飞行打标速度可达15m/min。

设备技术参数

新一代CCD视觉品检机能依据不同产品节省人工达50—70%；以设备代替人工，解决管理的烦恼，减轻管理的负担；也可做到对于设定好的检测内容漏判误判率几乎为0。进一步的做到“省时、省人、省料”，解决品质方面的问题。
