突破设计推动智造。3DEXPERIENCE DRAFTSIGHT机械版具有连接到平台，进行文件共享、标注、修订控制和项目管理这些额外优点。
3DEXPERIENCE DraftSight机械版专门用于处理DWG文件格式中的机械实体和对象。一般人完全支持ANSI、ISO.DIN、JIS和BSI标准，你可以根据需要使用经验单位、公制单位。3DEXPERIENCE DraftSight机械版默认情况下，你将看到两个附加的其中包含全新命令和功能。
机械批注选项卡同时引入了全新功能和增强功能。主要的新功能是可以创建和修改零件参考，与其他DraftSight版本不同，全新零件序号功能可以使用这些零件参考。
我们还可以看到零件列表的引入了机械图层管理器和对图层组的支持，你的图层将自动按照为工程图所选择的标准有序整理。先前使用传统机械绘图程序，你会看到这些蓝点表示这是与DraftSight其他版本的主要区别。因为只有在3DEXPERIENCE DraftSight你才能读取和修改这一信息。
你将使用我们的硬件库，在插入方面，我们的零件参考会随着所有机械信息自动插入，程序将识别零件参考，同样，确保BOM和零件列表保持最新也至关重要。
你还可以从使用的任何实体使用它可以是，例如你插入的任何块或者只是一个样条曲线。如本例中所示代表硅胶密封唇，用于保护螺钉头不进水。现在让我们来了解一下元素被覆盖。在某些情况下，我们有充分的理由保留一个不同的值。但我们看到螺钉数量是2，因此我们可以移除覆盖。
我们将先使用一个过滤器，这可以让我们专注于要选择的参考。而在本例中，我们只对这个视图中的参考感兴趣，让我们突出显示，然后选择整个视图。但正如你看到的只有参考被识别出来。我们的零件列表已缩小到只有我们选择的剖面视图中的硬件，零件序号功能支持零件参考，因此你可以将同时其用于之前使用或3DEXPERIENCE DraftSight机械版。零件序号可以单独插入。插入后可以选择一个零件序号。

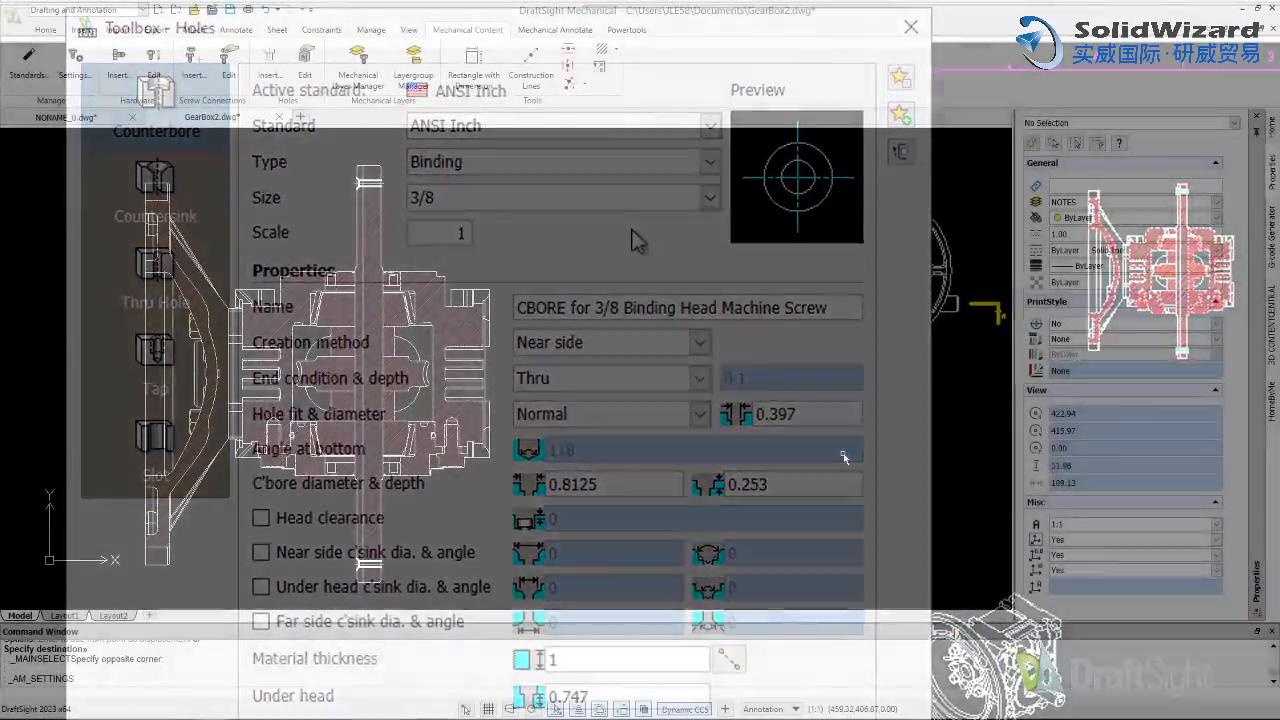

你可以使用华山Sight的异形孔向导来插入沉头孔、锥形沉头孔、通孔、
现在我们已经在工程图中展示了孔相对应的正确硬件，与其细致地在整个库中寻找正确的零件，不如让我们的硬件助手来简化这一流程，根据你选择的机械标准。
你会找到螺栓、螺钉、垫圈和销钉的库，在我们的toolbox对话框中，你可以在不同的配置中配置零件：近端面、远端面以及隐藏视图中的侧面。最重要的是选择将仅限于所选标准中存在的零件，这就是自定义标准来添加、修改或移除参考的意义所在。
其次，你可以将螺钉或螺栓及其垫圈和螺母配置到一起，通过预览，你还可以轻松看到你将得到的结果并进行相应的调整，直到满意为止。此外你可以在插入后编辑螺钉连接。在这里同样，DraftSight机械版的不同之处在于自动插入零件参考。
世爵t还包括一些其他关键功能，如孔、孔表和孔标注，你还会发现表面粗糙度和焊接符号。
最后需要提及的关键一点是，你可以来记录工程图中的变更。净水器机械版的主要区别在于可以更新其中包含DWG格式的机械实体的工程图。事实上要实现这一点，你需要针对零件参考和零件列表的支持。特别的这也是。
