有了开关插座，就免不了电线的布线，那么，开关插座上面的电线电路是怎么布置的呢？通过下面的几张图，我们就能够简单的看出来了。

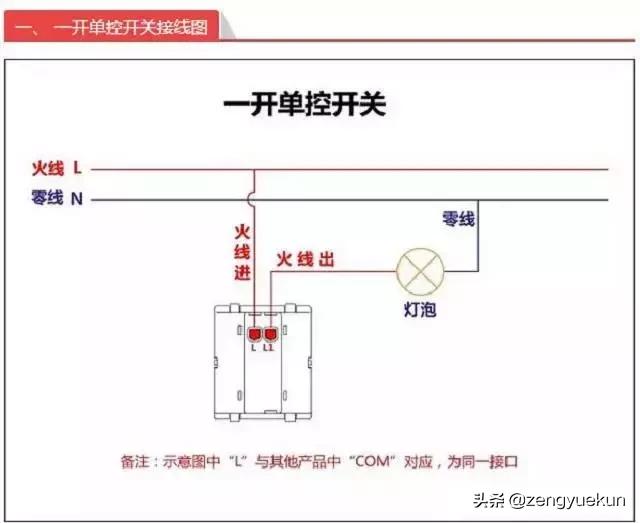

一、一开单控开关接线图

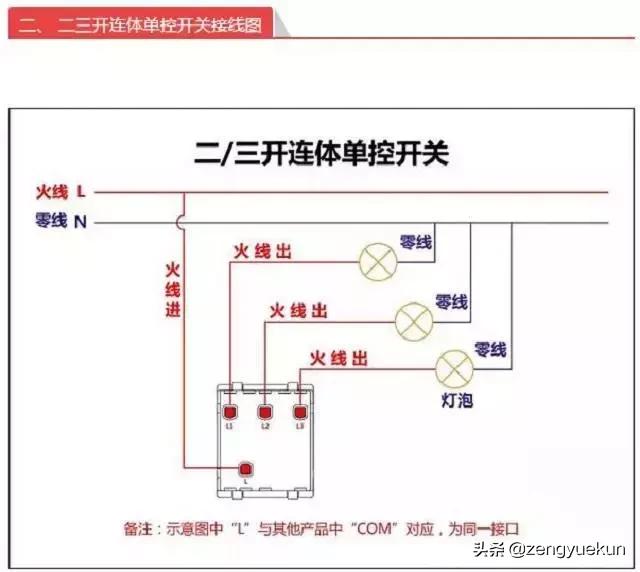

二、二三开连体单控开关接线图

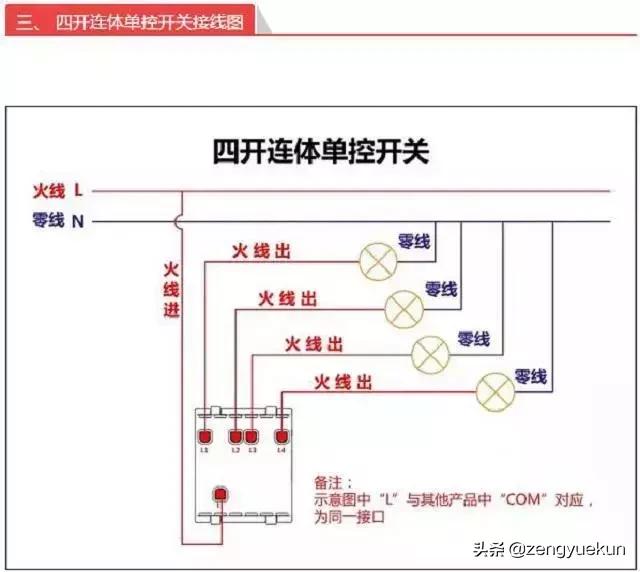

三、四开连体单控开关接线图
四、一开五孔单控插座接线图

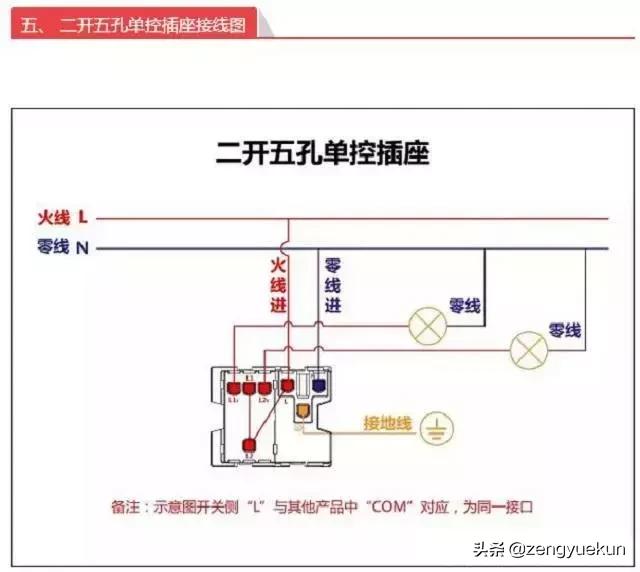

五、二开五孔单控插座接线图

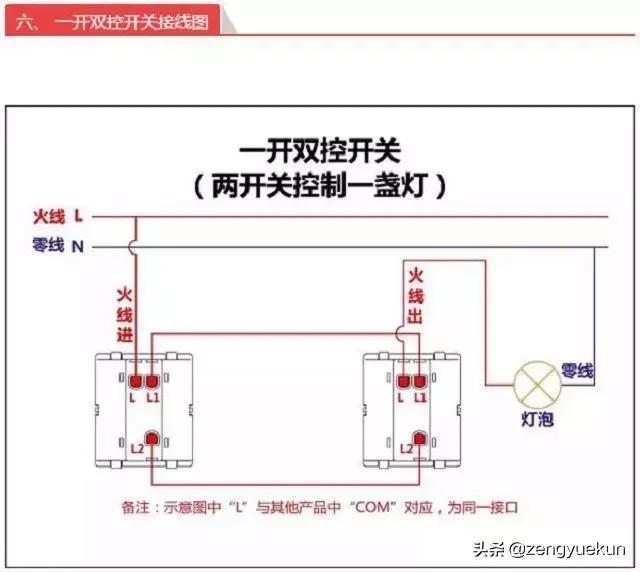

六、一开双控开关接线图
七、二三开单控开关接线图
八、四开单控开关接线图
九、一开五孔单控插座接线图

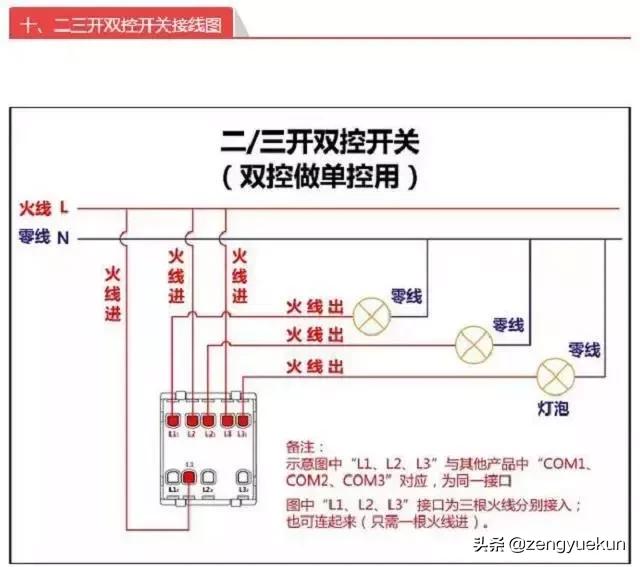

十、二三开双控开关接线图

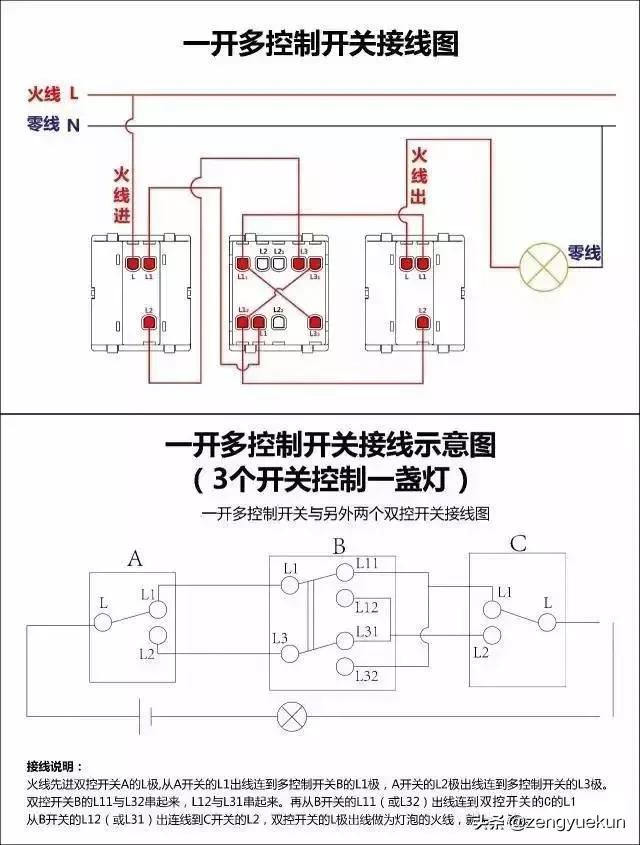

十一、一开多控开关接线图

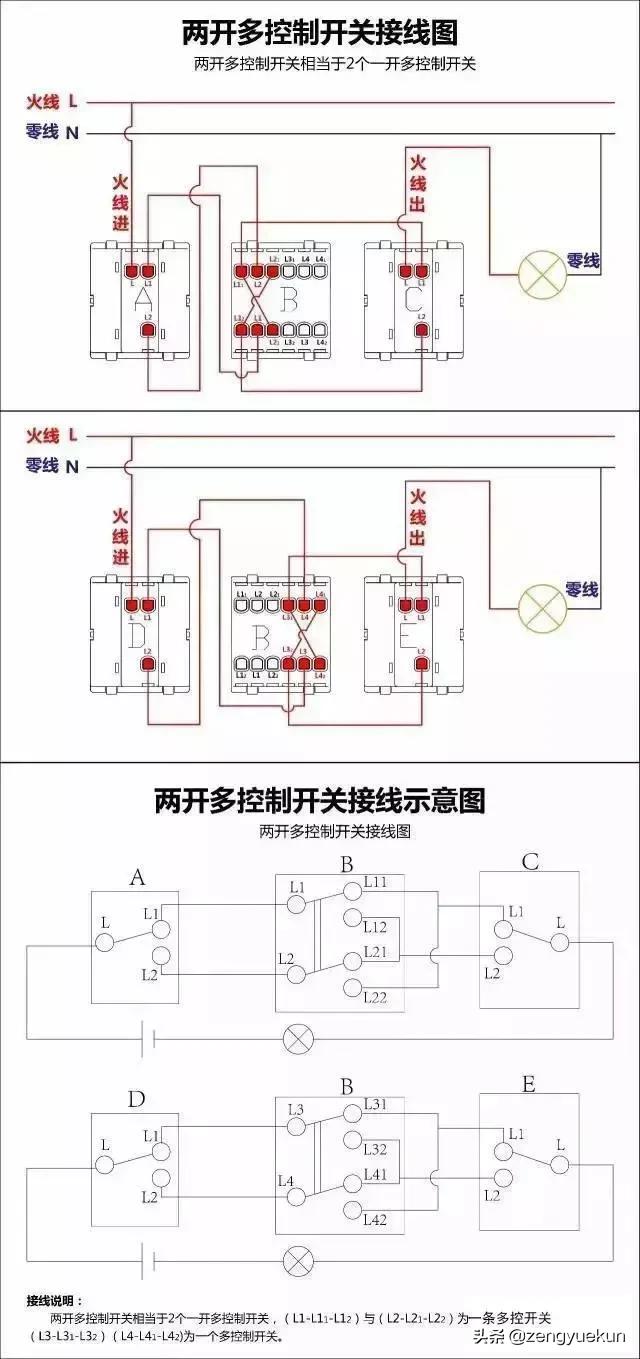

十二、两开多控开关接线图

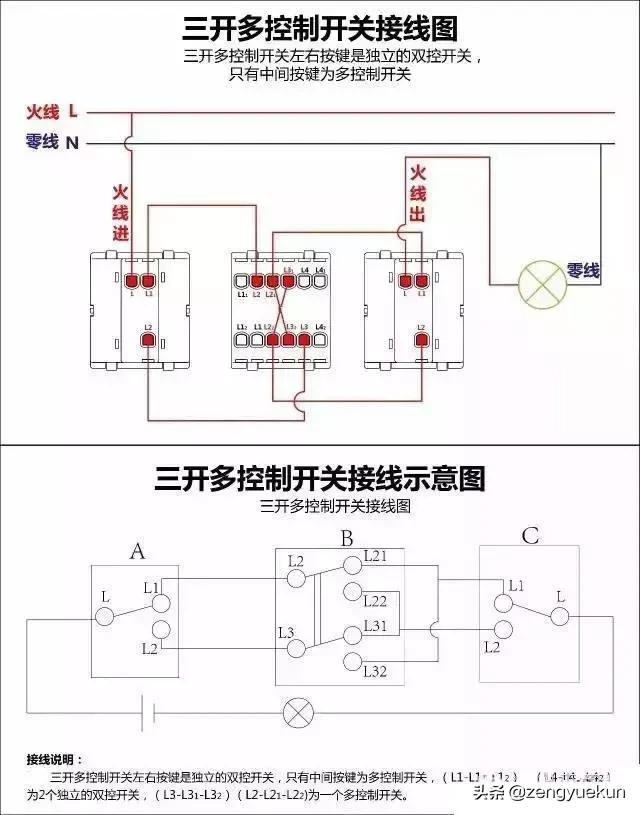

十三、三开多控开关接线图
虽然大家在装修的时候，可能对这些布线的规划并不是很了解，不过我们多了解一点，也是知识上的巩固，说不定以后自己也可以动手布线了呢。
