Si（硅）和 Ge（锗）在同一列，我们在进行产业归类时候，把这些禁带宽度在1.1eV 以及氧化后非常稳定的，叫做第一代半导体。
Ga（镓），N（氮），As（砷）分跨在 Si（硅）这一列的两侧，而且你熟知的GaAs（砷化镓），GaN（氮化镓）都是由两侧各出一个元素组成的。不严谨的说，显然这些化合物的电子之间的宽度比纯由Si（硅）组成的材料更大，自然他们的在高压和高频下的表现会更优异。

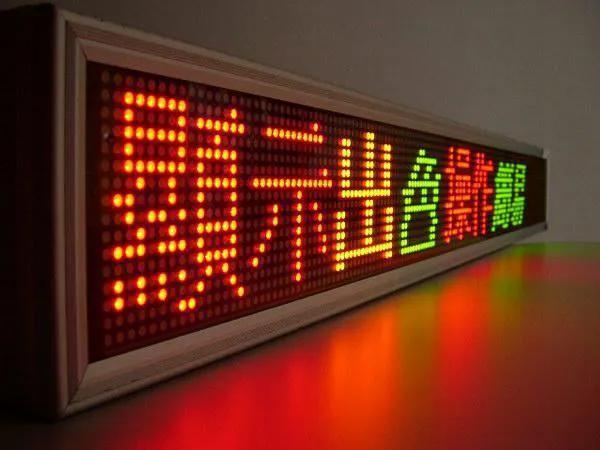

最关键的是，这些化合物还会因为通电后，电子被激发，产生一个副作用：发光！发五颜六色的光！大部分的化合物半导体可以用来发光，叫LED。事实上现在LED应用里，50%是用来照明。
射频芯片就是化合物半导体，在2/3/4G年代，射频芯片多以GaAs为主，到了5G，现在是GaAs，GaN和Si等技术并存。
化合物半导体代工三强稳懋、宏捷科和美国GCS。代工的台湾稳懋占据了全球71%的GaAs产能。稳懋的成功，当然还得益于苹果推广的人脸识别。3D结构光和TOF两种方案，都需要先发射多根你看不见的激光。这个激光产生，需要化合物半导体通电受激发，这就是你经常听到的VCSEL垂直腔面激光器。
值得一提的是，三安集成技术的主要来源便是GCS。2016年，三安集成曾试图合并GCS，该事项未能获得美国外国投资委员会审批通过。为继续开展合作，双方于2016年11月共同出资成立了合资公司厦门三安环宇。不过，三安环宇并未实际开展经营业务，仅涉及GCS与三安的技术授权。三安光电对于国产替代很重要。
2019年，GCS清算注销三安环宇，转向与晶元光电共同合资成立常州新晶宇光电，新晶宇光电将建置6英寸晶圆厂，开展化合物半导体无线射频代工业务。
后来，卓胜微定增募资30亿元，与GCS环宇合作建立生产线。GCS联合卓胜微、武岳峰资本、晶元光电，投资100亿元建设化合物半导体及MEMS生产线。
从该项目的出资方来看，GCS拥有化合物半导体制程技术，武岳峰资本手握资金，晶元光电能提供现有空置厂房，而卓胜微既是客户，该项目能提供产能的保障，同时，卓胜微从射频开关、低噪声放大器领域向滤波器、功率放大器发展，也能助力其尽快掌握砷化镓工艺技术。
国内第三代化合物功率半导体企业，其中有IDM企业士兰微，世界排名前列的氮化镓基 LED 设备制造商-中微公司，而闻泰科技收购了氮化镓(GaN)技术全球领先的安世半导体，海特高新突破 5G 宏基站的射频氮化镓代工工艺技术，与中科院微电子研究所、西安电子科大合作研发的捷捷微电已有多项GaN专利。
