前几天把玩并改造了德生PL380小机. 有朋友建议我玩玩PL310et, 说‬它的调频更好. 其实凭我对德生的了解, 我并不觉得310et会更好, 因为它们‬的‬电路大概率是几乎一样的，只是‬外观‬的‬区别而已‬，从‬官方给出的‬性能参数‬数据也可以‬印证‬我的‬猜测‬，它们的‬主要‬技术‬指标‬果然‬一模一样‬。但是‬我‬还是‬买了‬一台‬，‬实际‬求证‬一下‬。

310et与380的主要区别及优缺点

310et喇叭是57mm, 16欧姆0.25w, 380是50mm, 8欧姆, 0.25w, 理论上310et声音应该更好些‬，实际‬也‬的确‬如此‬；由于‬喇叭‬略大‬，因此‬310et的操作区比380略小；310带FM/SW外接天线插口, 380不带; 310采用旋钮调谐, 380采用圆盘式, 310的旋钮‬明显‬更顺手；依然是‬锅盖片轻触开关配合小按键, 手感‬略硬‬尤其是‬个别‬键‬的‬键帽‬实在‬太小了‬，所以‬手感‬更差‬；飞梭旋钮与‬轴‬的‬配合‬部分‬太短‬比较‬容易掉; 屏幕一样‬没有设计‬防尘海绵, 容易进灰。

310带外接天线接口, 但是‬比较‬简陋‬，插座‬只是‬一个‬纯‬切换‬开关‬并没有‬阻抗‬转换‬的巴伦‬电路‬；高放级元件一字排开, 这点比‬380讲究‬，380的‬略显‬‬拥挤‬；中波磁棒线圈引线比‬380更短；功放依然‬是‬1622但是‬每声道有独立的输出电容, 而380采用的‬减配‬设计‬，只用了‬一只电容从地端隔直。但是310还有改进空间, 它的‬喇叭‬虽然‬是‬BTL模式‬但是‬却‬串入‬了‬输出‬电容‬，我‬将喇叭绕过‬输出电容，直接‬接到‬功放‬输出脚‬，此法‬我同样‬用到了‬450，660等机型‬，这样做‬恢复‬了‬正常‬的BTL接法‬，声音更好‬更大‬，因为‬BTL是不需要‬输出‬电容‬的。

核心‬电路‬同样‬采用的‬Si4734 DSP，德生的DSP机短波都很好, PL310et，PL380和PL330都‬很‬类似, 短波输入都设计了高放级. PL310et有两级9018三极管高放, 均为共射极组态, 信号流走向‬如图. 天线信号经过LC滤波网络后进入Q1基极, 从C级输出再经过LC网络后进入Q2基极, Q2的‬C极‬负载‬中周将‬信号‬耦合进入4734 DSP芯片做LNA和解调，中波‬信号‬同样‬从‬中周‬次级‬注入‬，中短波‬之间‬用‬二极管‬作‬隔离‬。

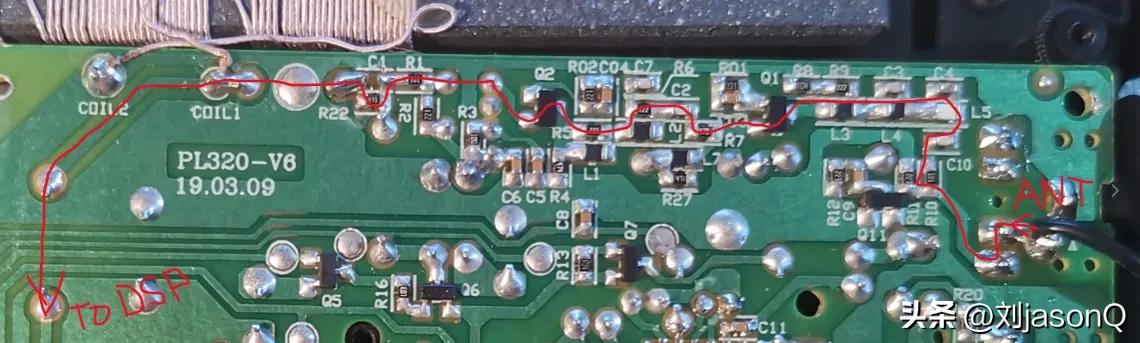

短波信号流向

改进

改进‬思路‬与‬380大致‬雷同‬，屏幕四周‬加‬泡沫胶带防尘‬。功放级电容更换更高‬品质的‬, 输入电容C20, C21, 负反馈电容C23, C24比较‬关键‬，负反馈‬可以‬用钽电容‬。输出电容C26, C28改为47uf, 输出串联电阻R20, R21改为100. 联动开关接线小改动, 以便将喇叭接入到输出电容正极, 实现真正的BTL接法.如果还觉得声音闷, 可以将输入对地贴片电容C01, C02换更小的甚至直接‬拆除。某些‬按键‬行程‬太长‬，需要‬垫‬高‬一些‬。锅盖片也可以‬换更薄的，马云家‬有售‬，但是‬我觉得‬没‬必要‬折腾‬，太‬麻烦了‬。

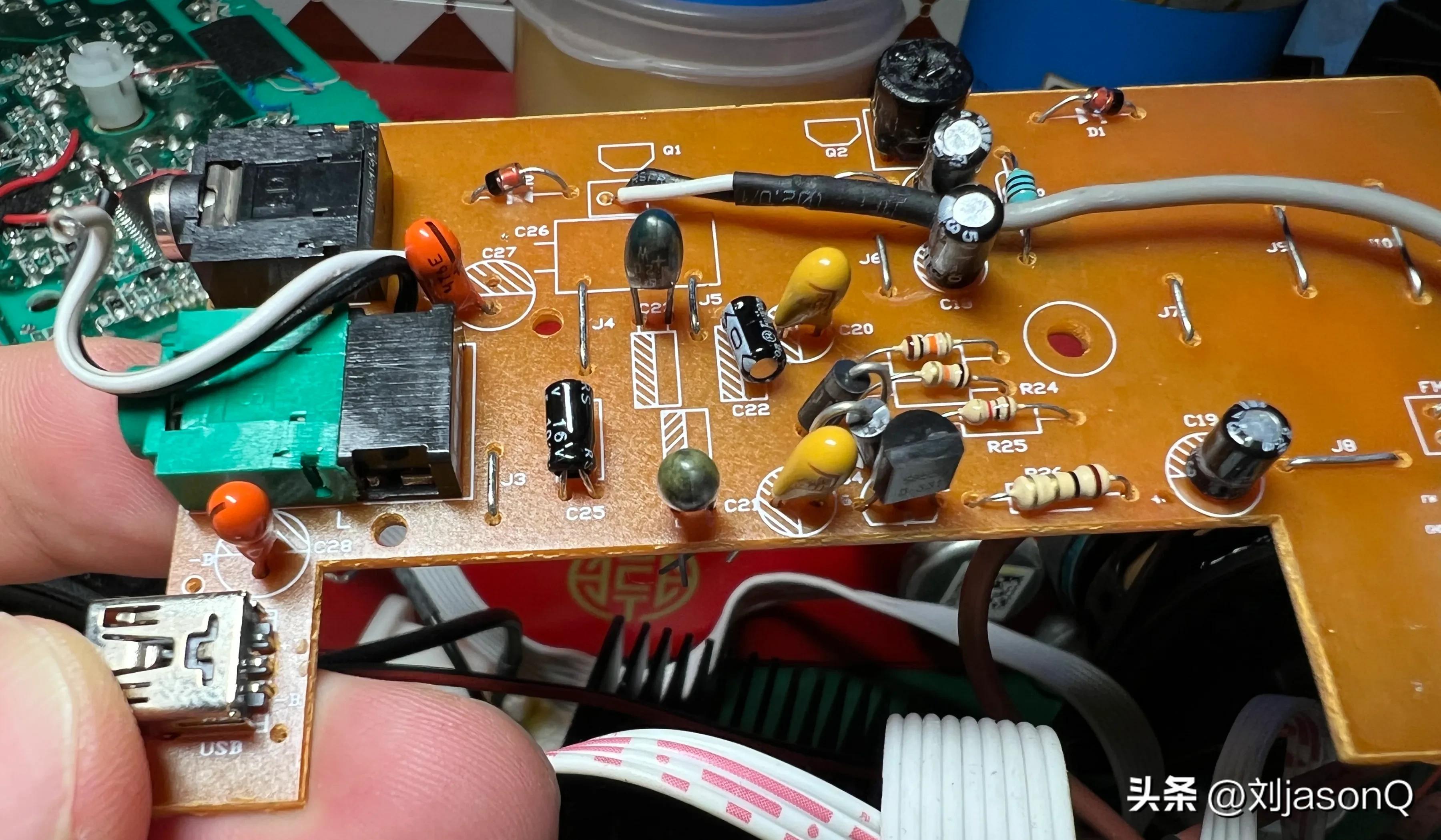

换电容后

蓝色短线处切段

液晶屏四周加泡沫胶带
