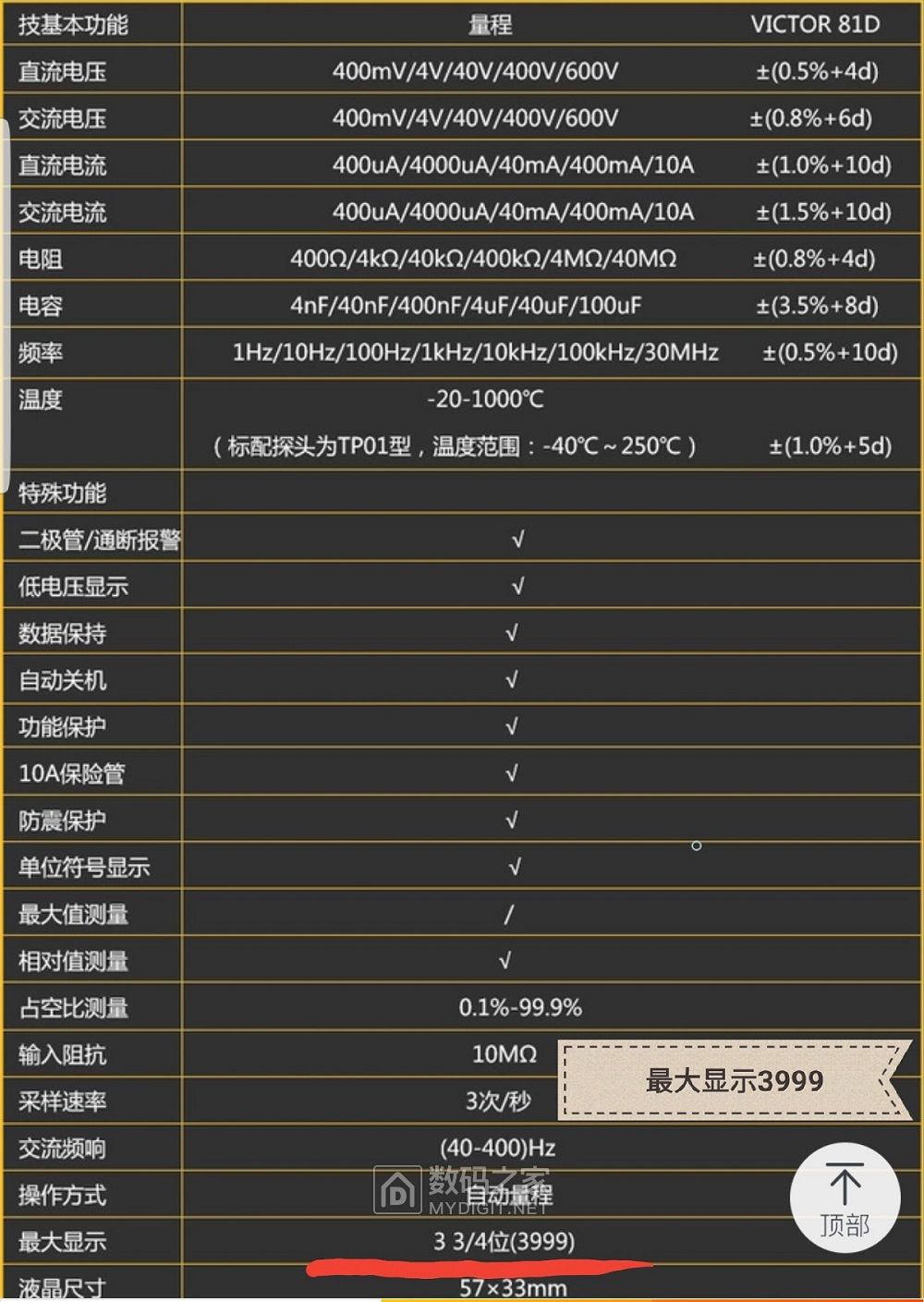

老版的VC81D估计很多人知道里面是颗FS9721芯片，最近论坛交易区领了张40的圈买了只胜利VC81D万用表，到手价48元，看说明屏幕数字最大3999，感觉还行，毕竟是老型号也没想拆，真好看到坛子有坛友发拆机贴看着觉得和老板拆机图不太一样，坛友的图太模糊看不太清楚，但和老版芯片明显不同，难道胜利为了减成本用了不知啥型号的单片机？还是拆开看看吧。

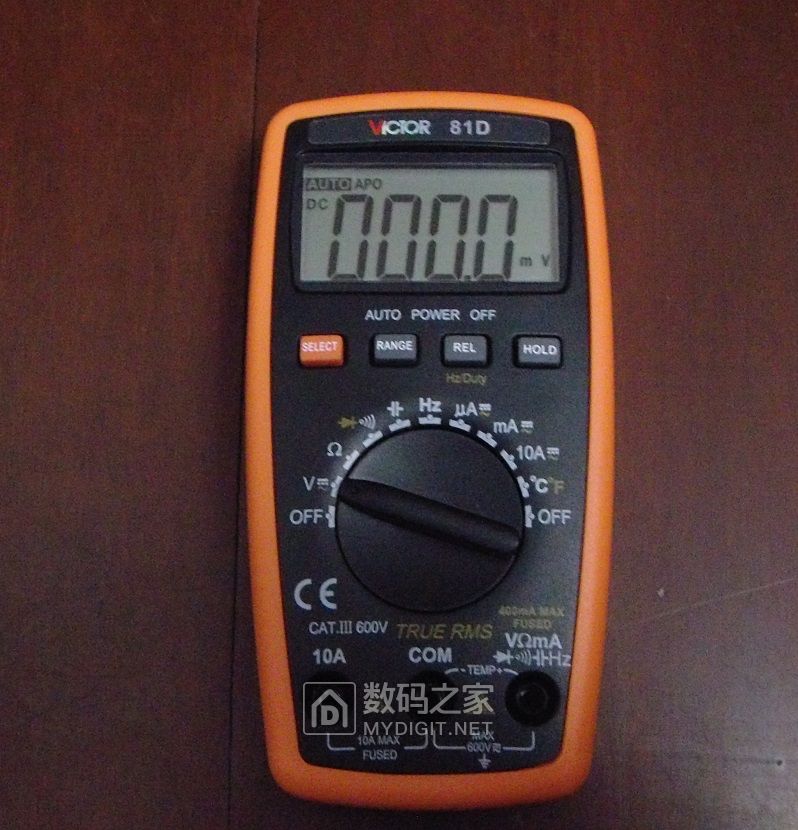

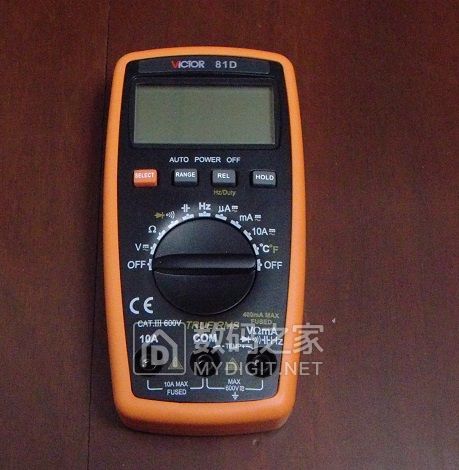

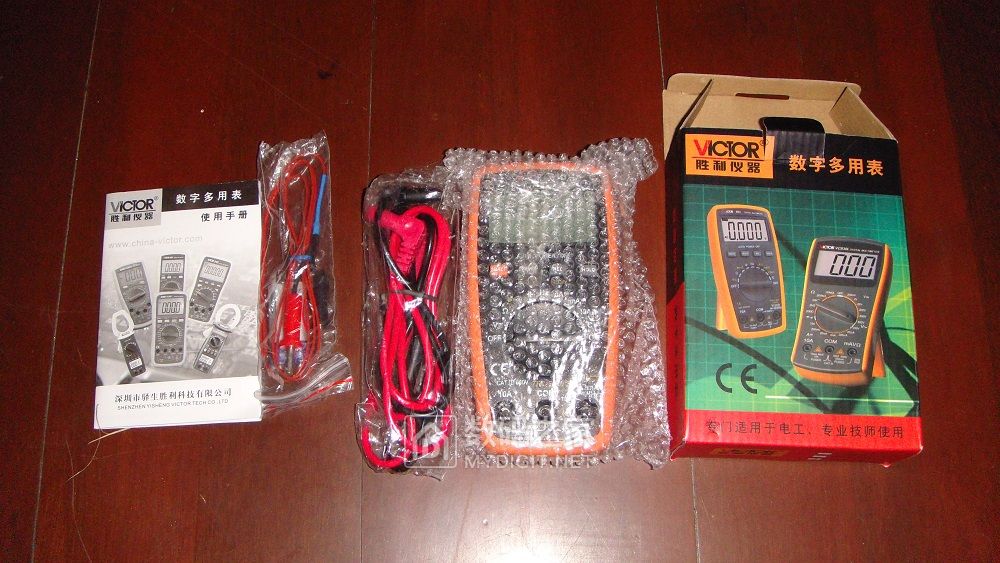

新买的VC81D外观没啥区别

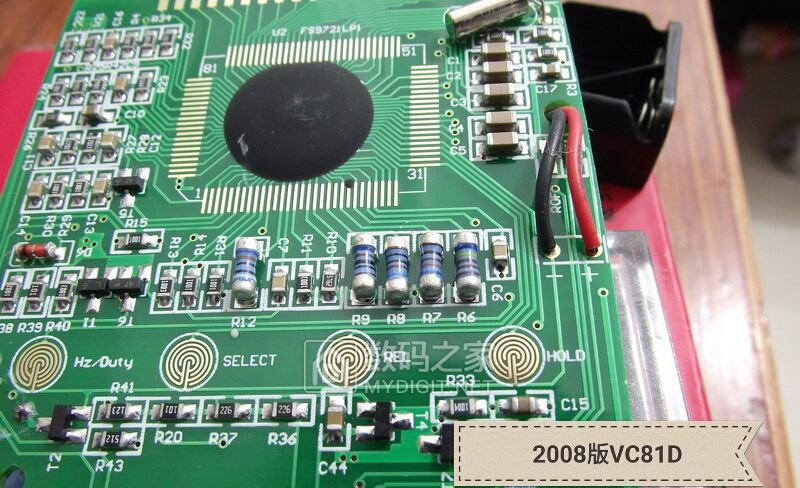

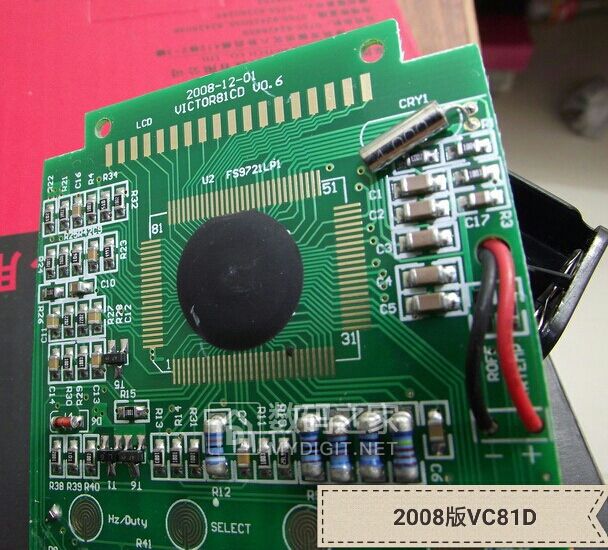

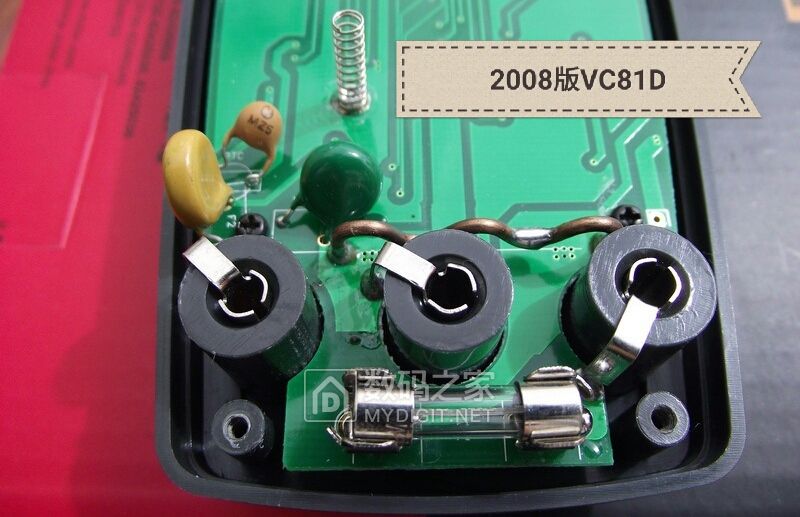

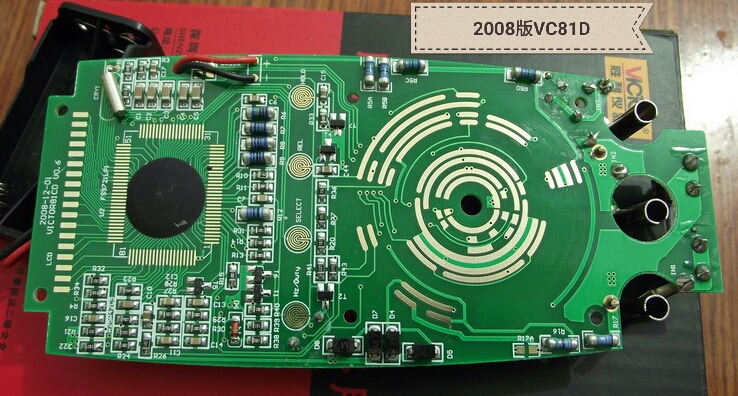

上几张老版的拆机图看年份是2008年的够老了吧，图当然是借的同样的牛屎。

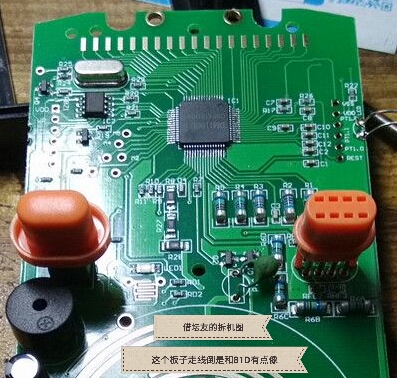

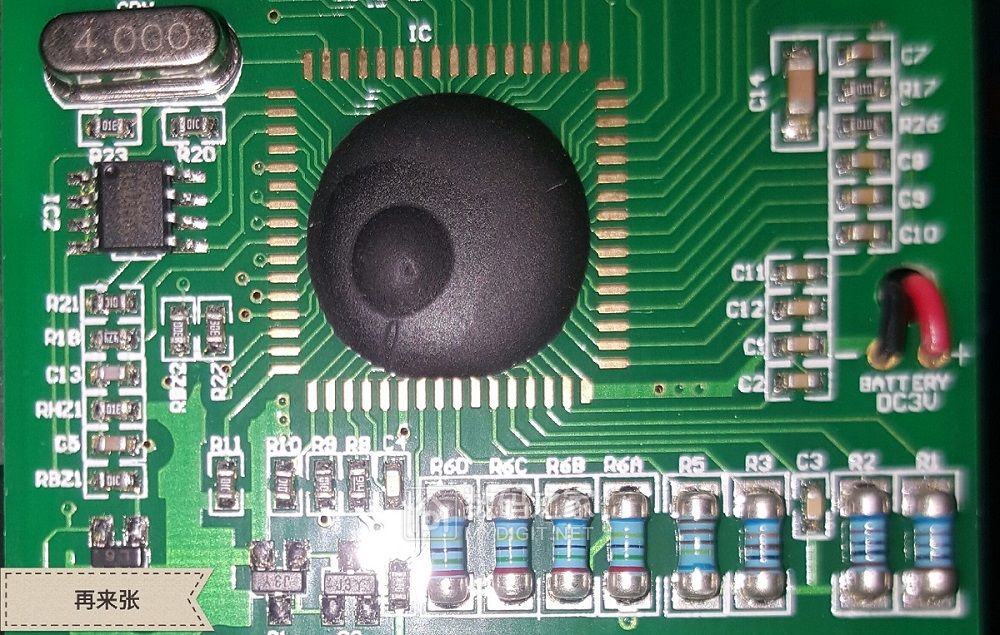

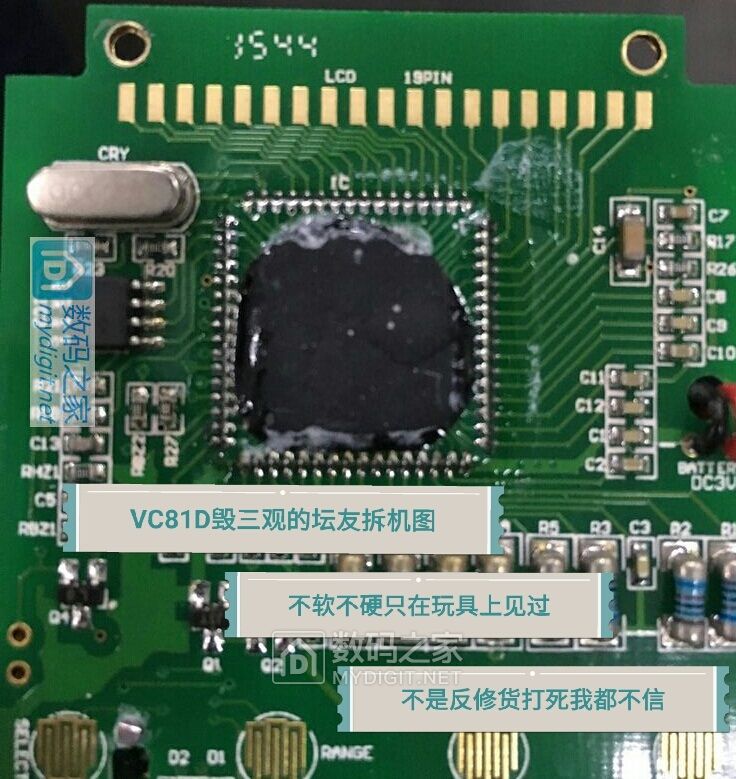

这张坛友新版拆机图给了我一探究竟的想法，相信大家看了都感觉五雷轰顶吧，胜利的东西就这水准？

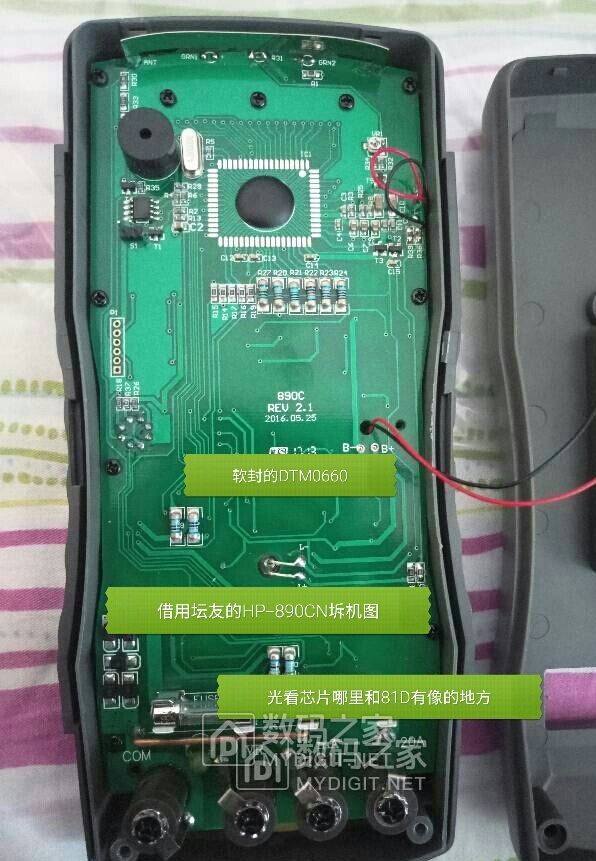

先不管他，应为初步怀疑新版用的是和当下较热的华普HP890CN同样的芯片，就是大名鼎鼎的DTM0660,找来几张同芯片万用表做下对比。

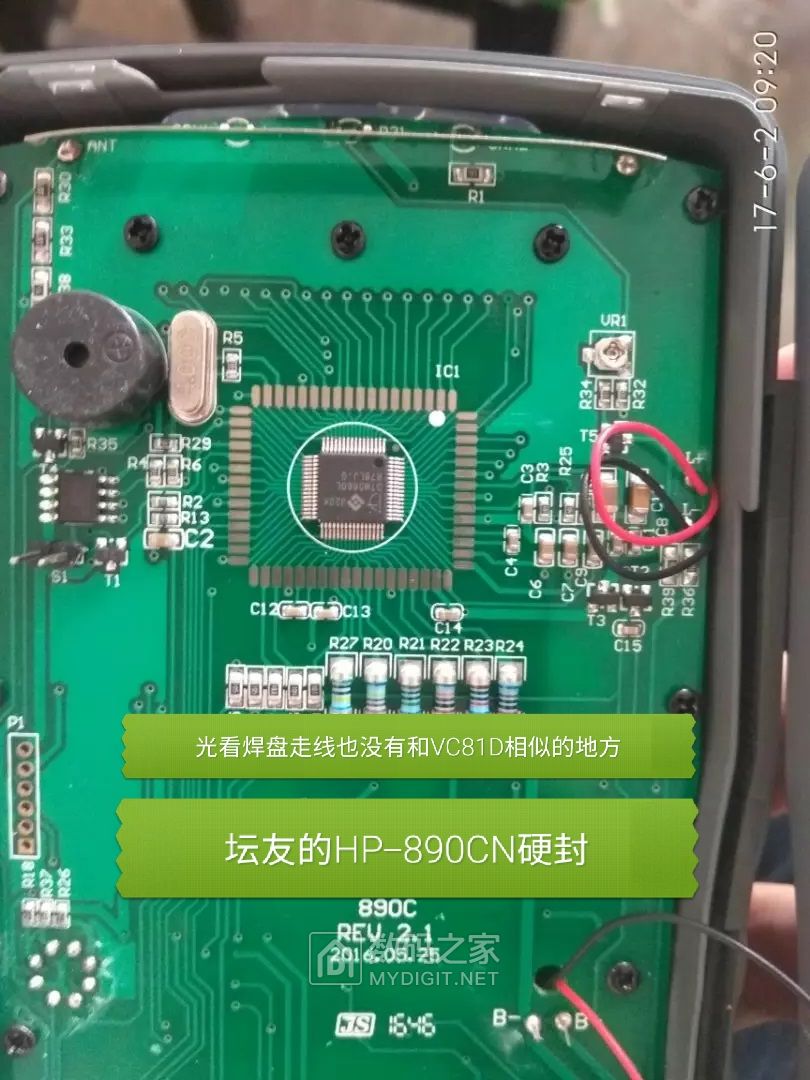

看来看去都不太一样，只有一张感觉有点像。

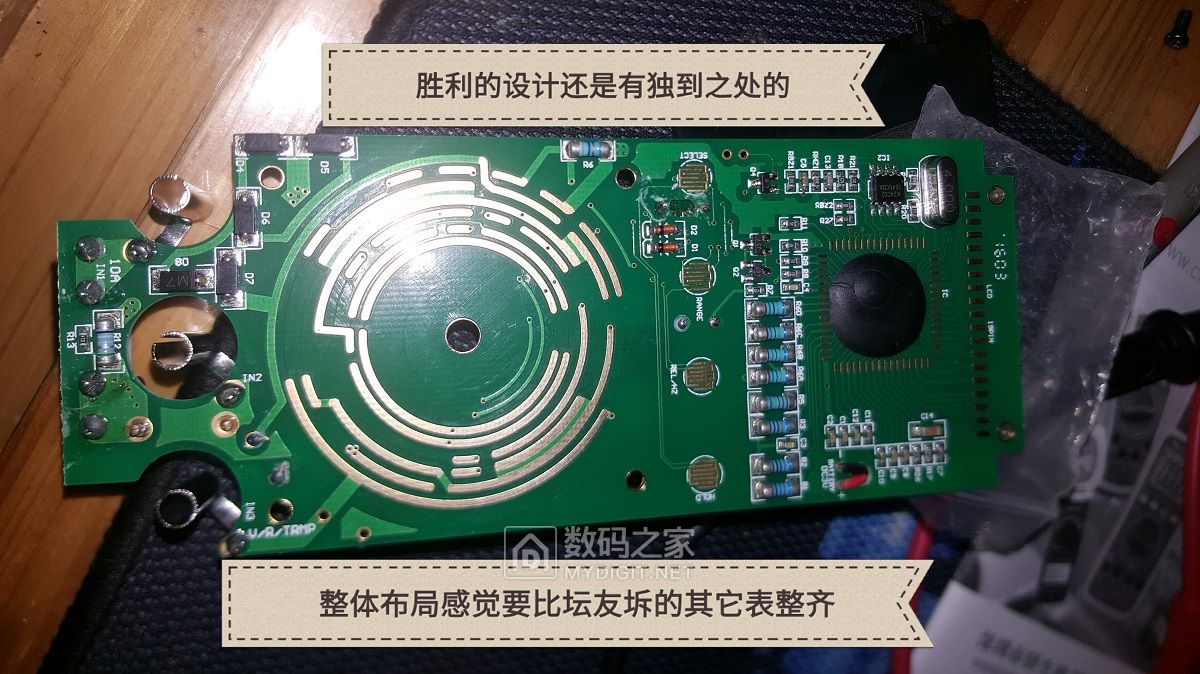

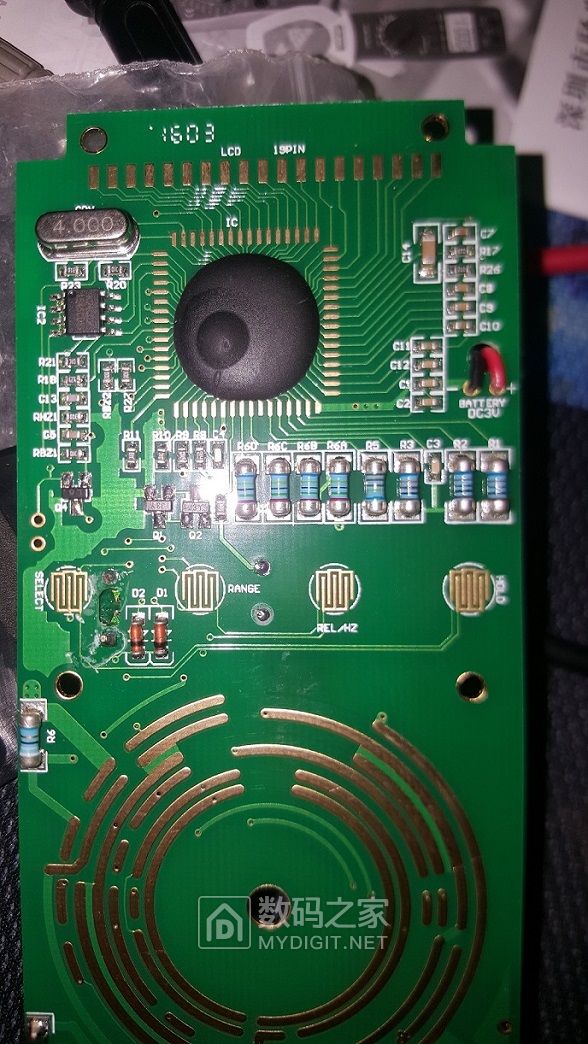

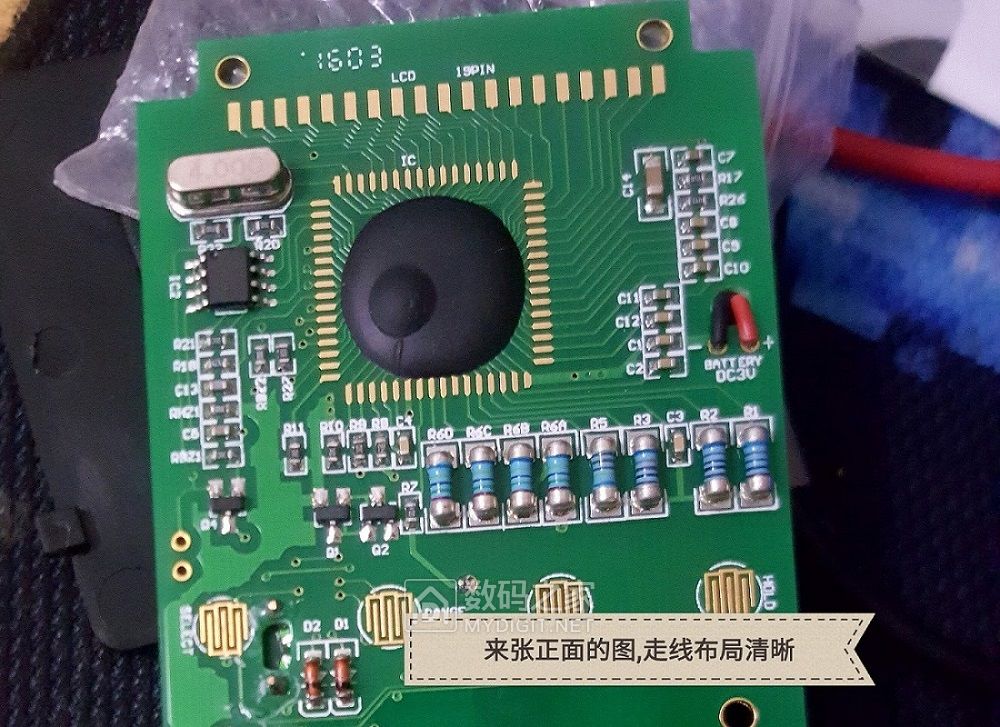

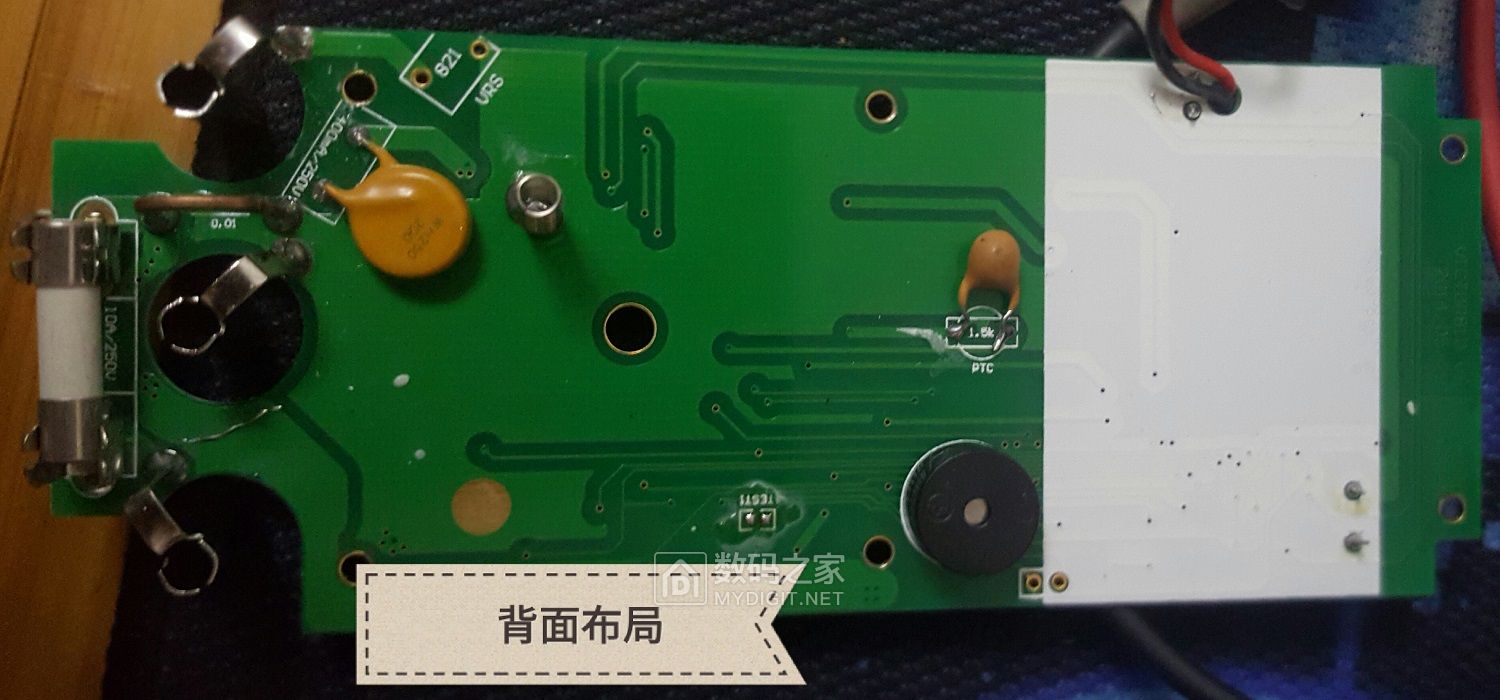

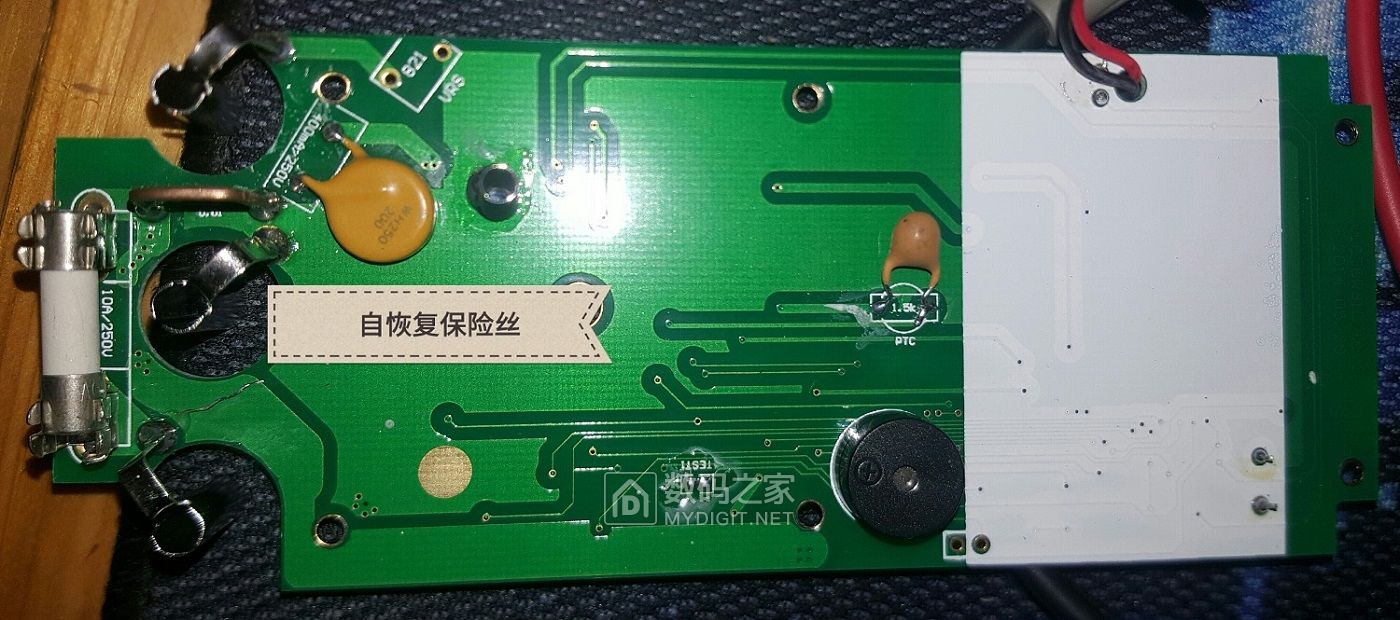

下面是新买的VC81D，同样的牛屎，只是没有二次嫁接心舒服多了，整体布局很规整。
找了张DTM0660D电路图和PCB走线做了下对比，应该八六不离十。

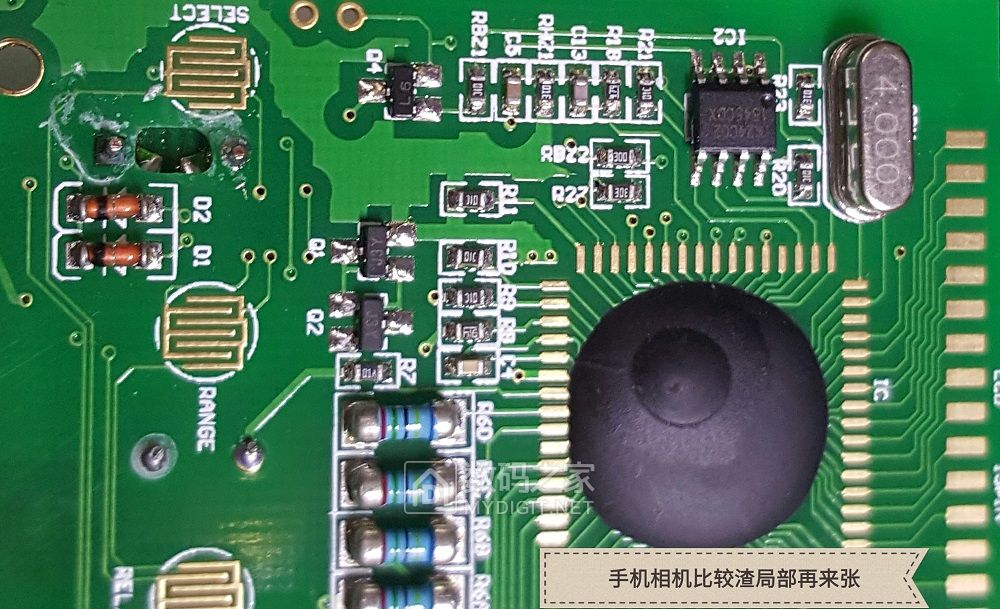

看下存储芯片也是24C02信心更大了，还是小心些，就怕是厂家弄得冷僻单片机不通用。

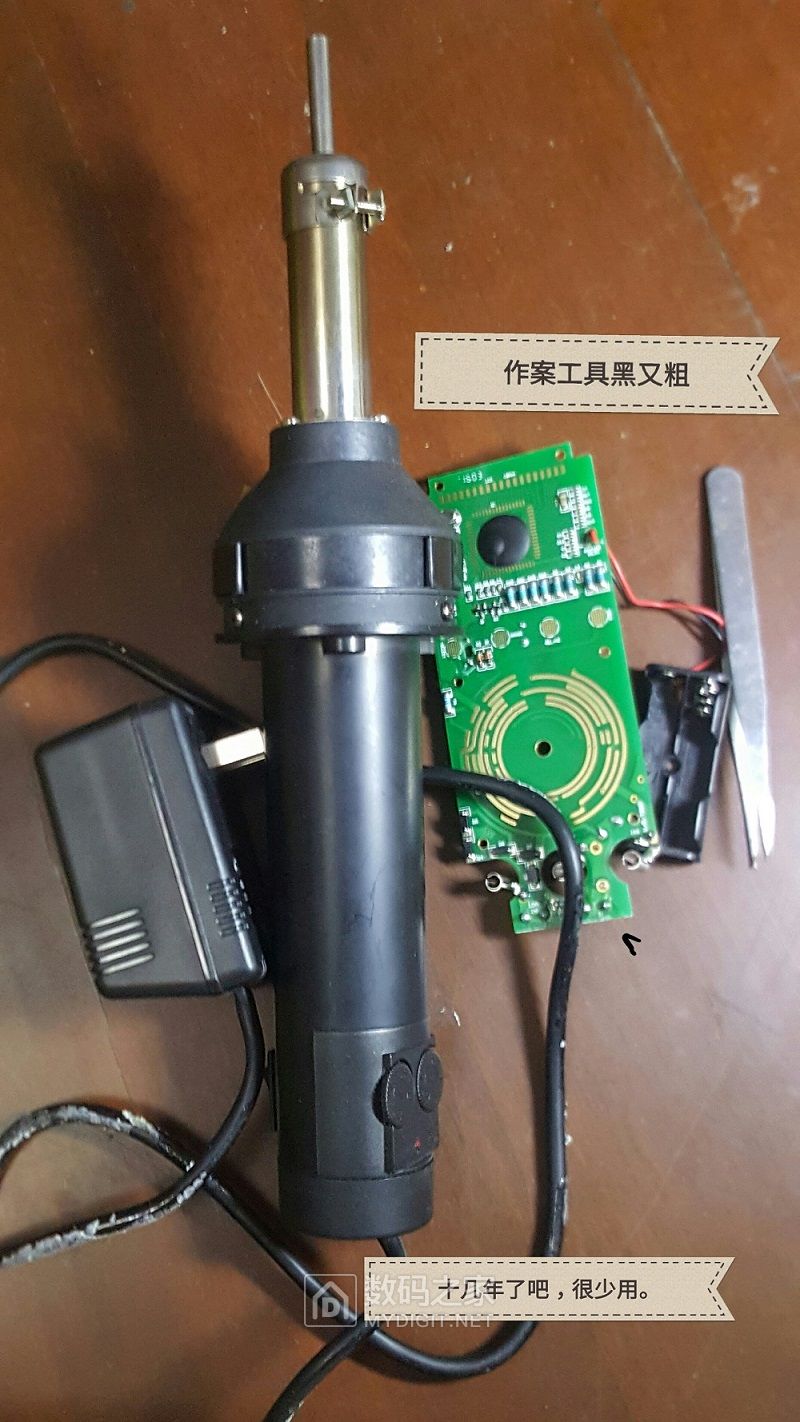

没有编程器夹子，翻出多年前买的热风枪，吹下芯片。

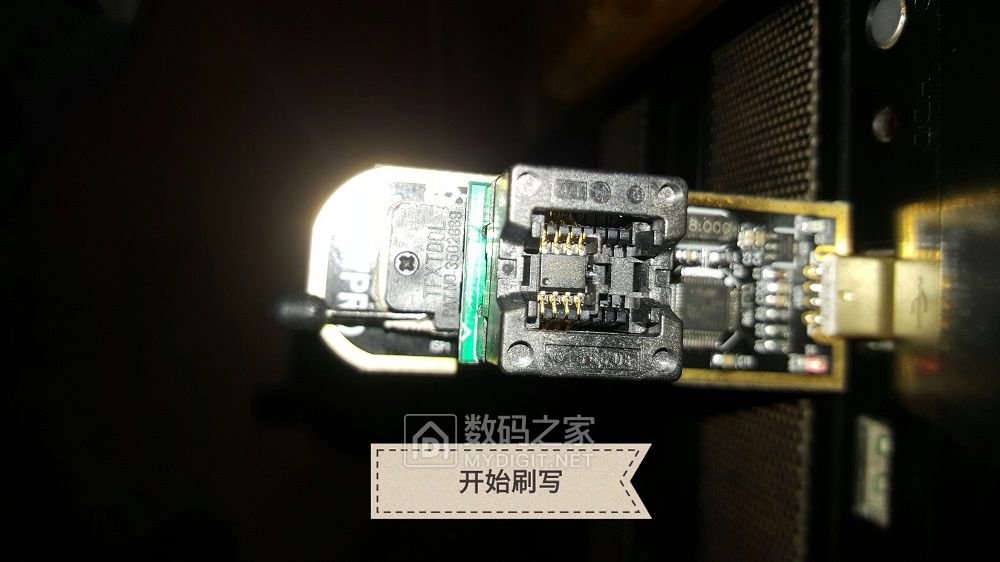

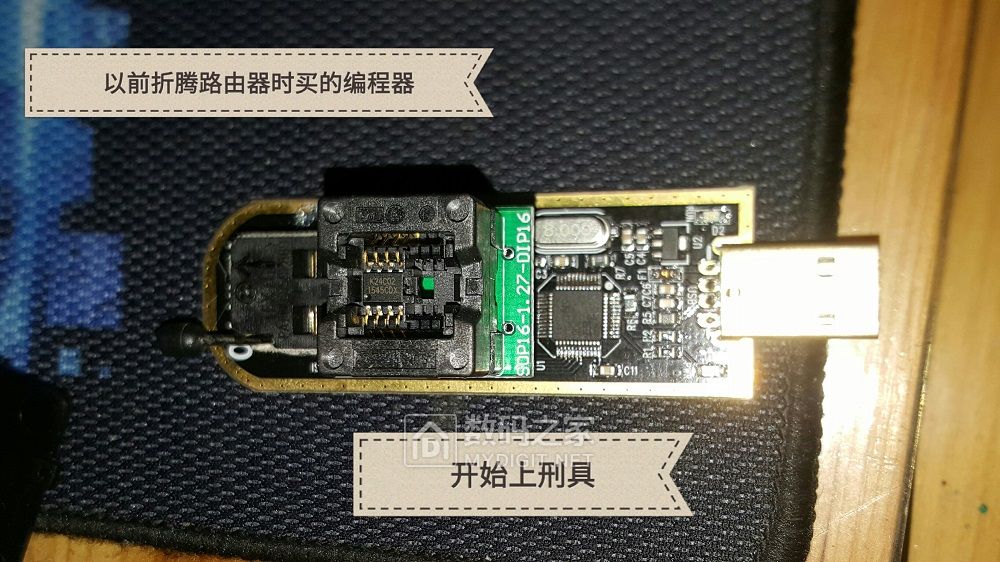

上编程器，驱动又出问题了，WIN10系统以前搞定的，可能和我换了主板有关又不行了，重装驱动。
搞定驱动后读取、刷写
坛友的数据表，因为不是VC81D的所以很多地方数据差异较大。

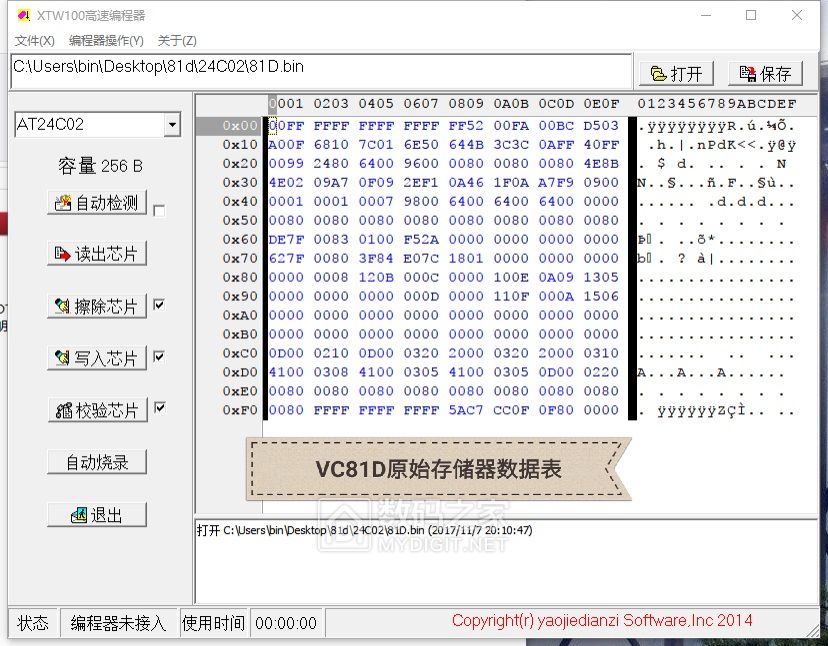

VC81D的原始数据表，要做下备份，万一修改出错还能刷回去。

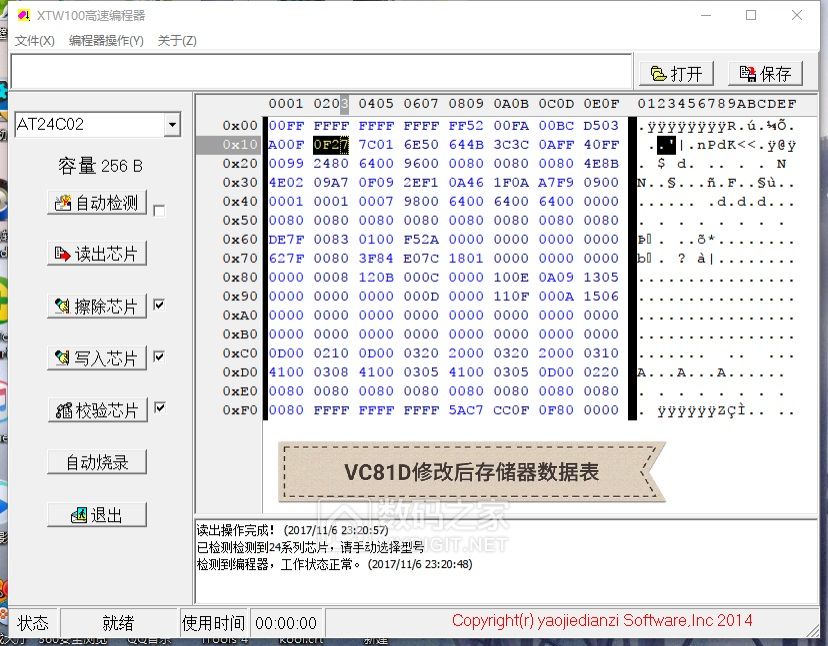

VC81D修改后的数据表，只改了9999没多改，因为还存在不确定性，万一改错了冒烟就玩大了。DTM0660芯片有矫正模式，可以通过按钮操作，具体参考说明书，论坛有坛友放出*载下**。

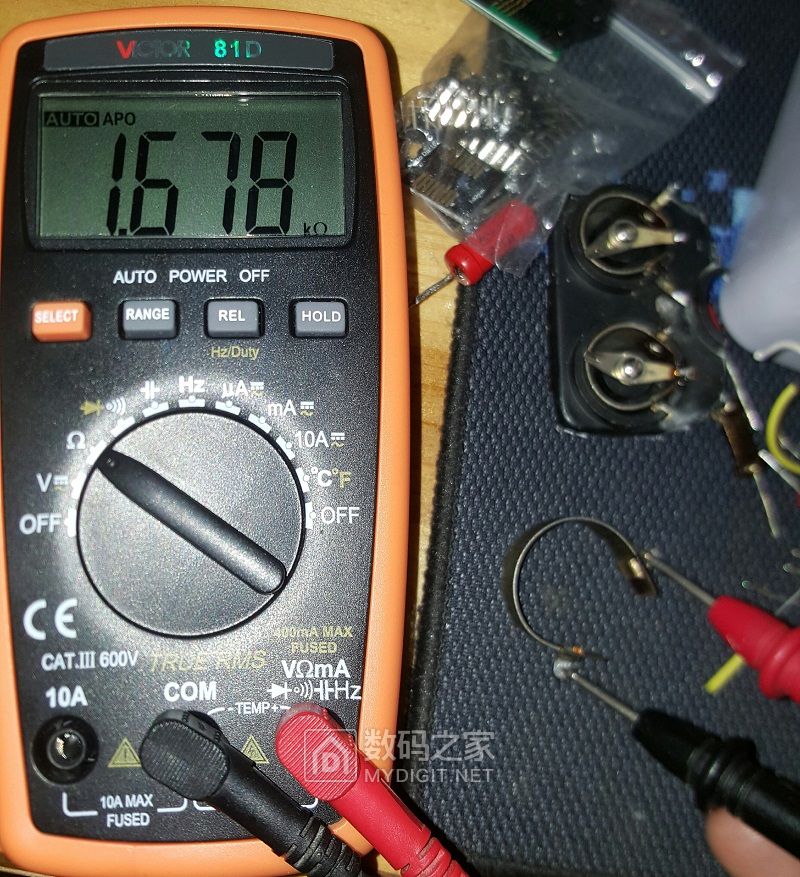

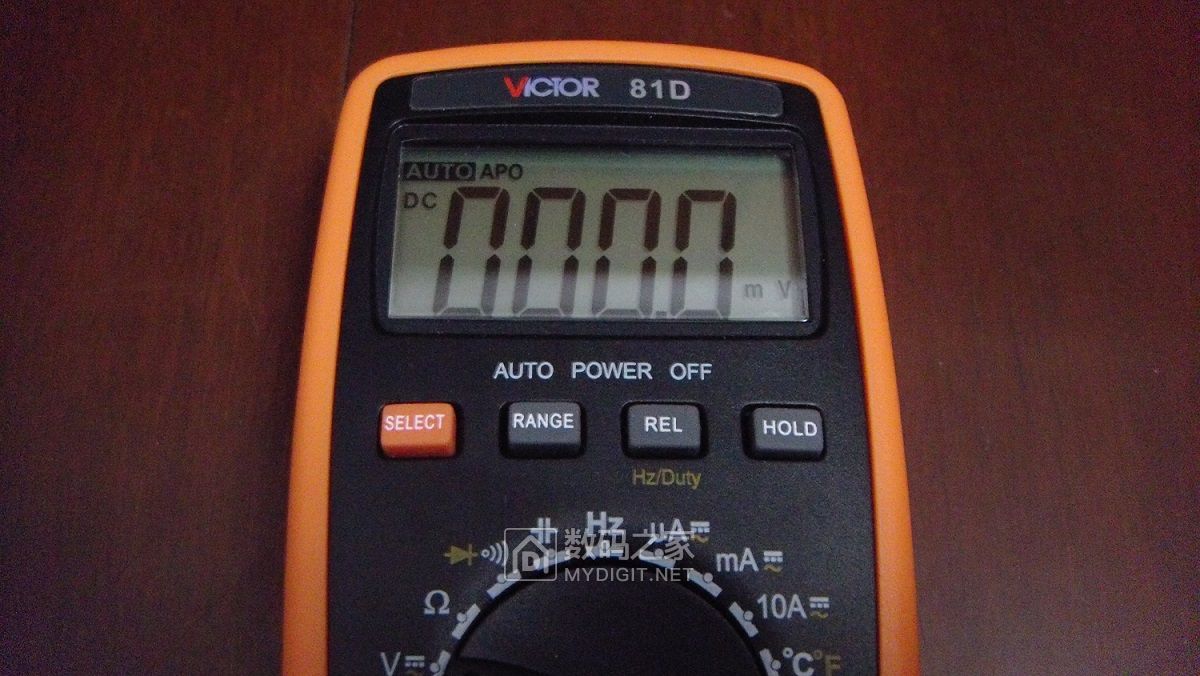

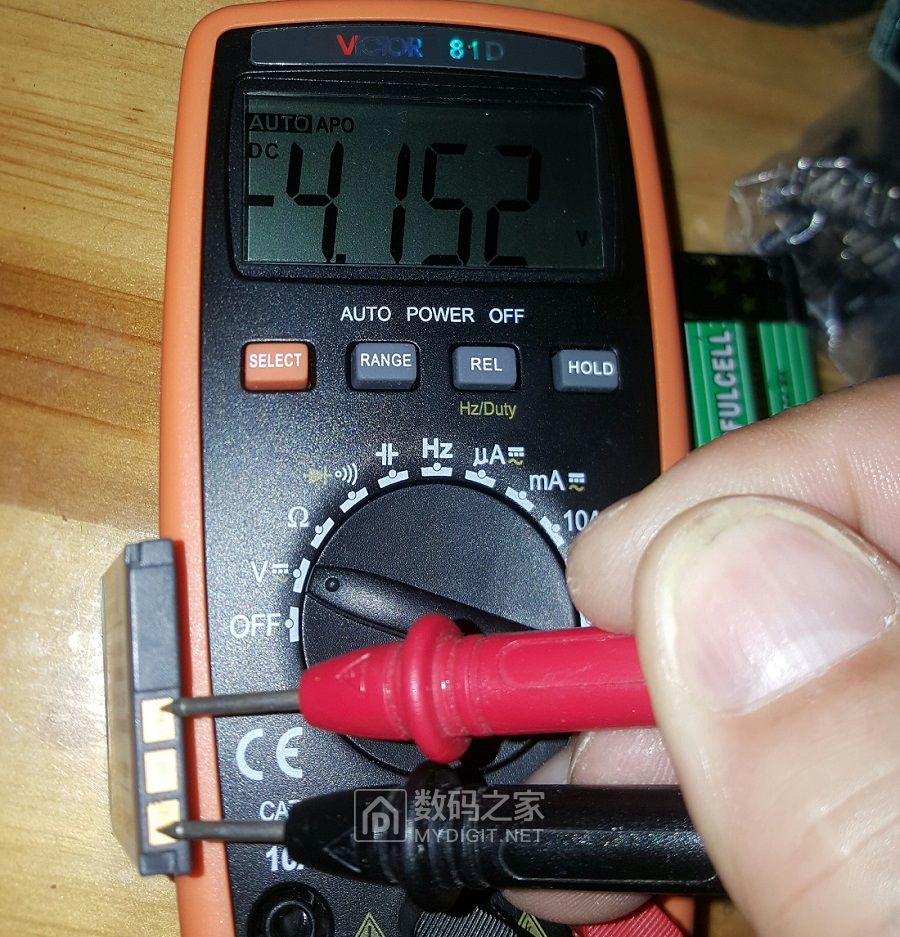

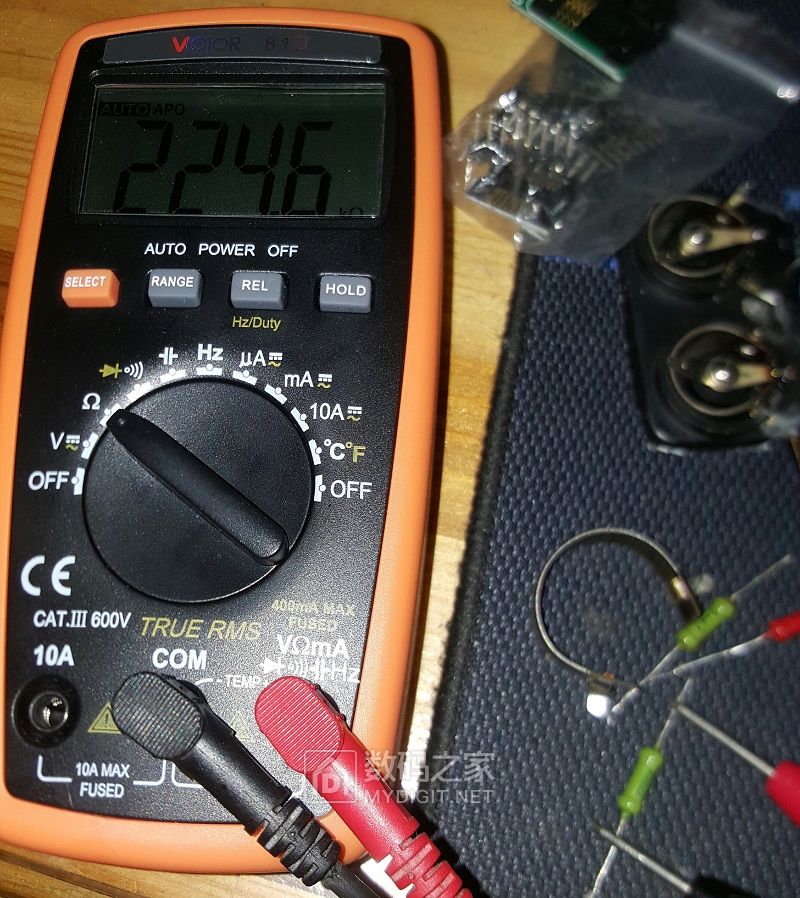

测个9V电池电压，能显示7开头的4位数了，修改成功。

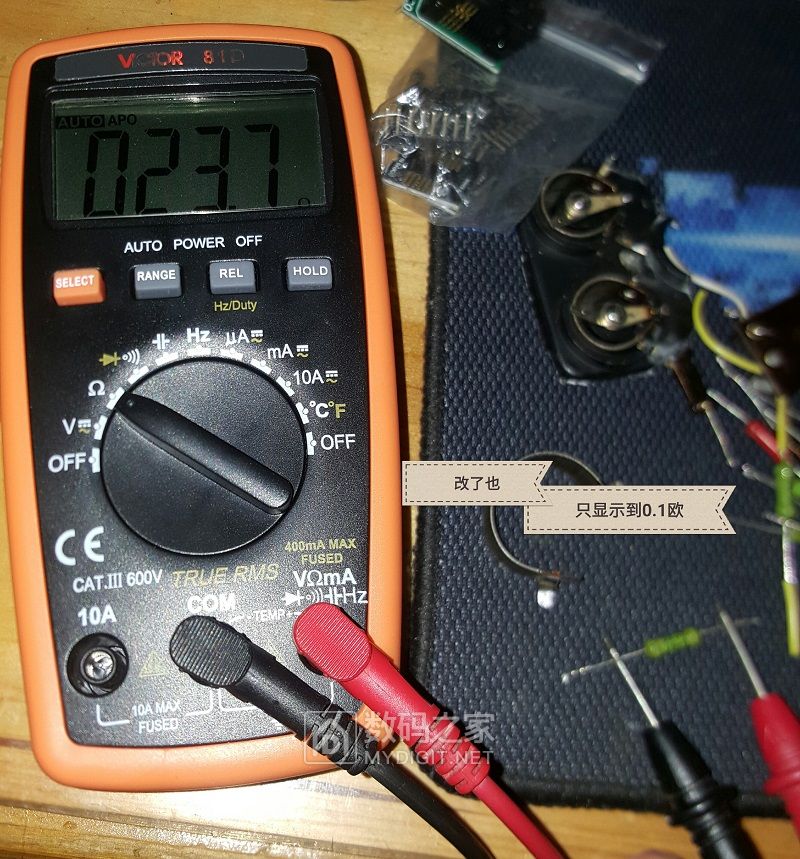

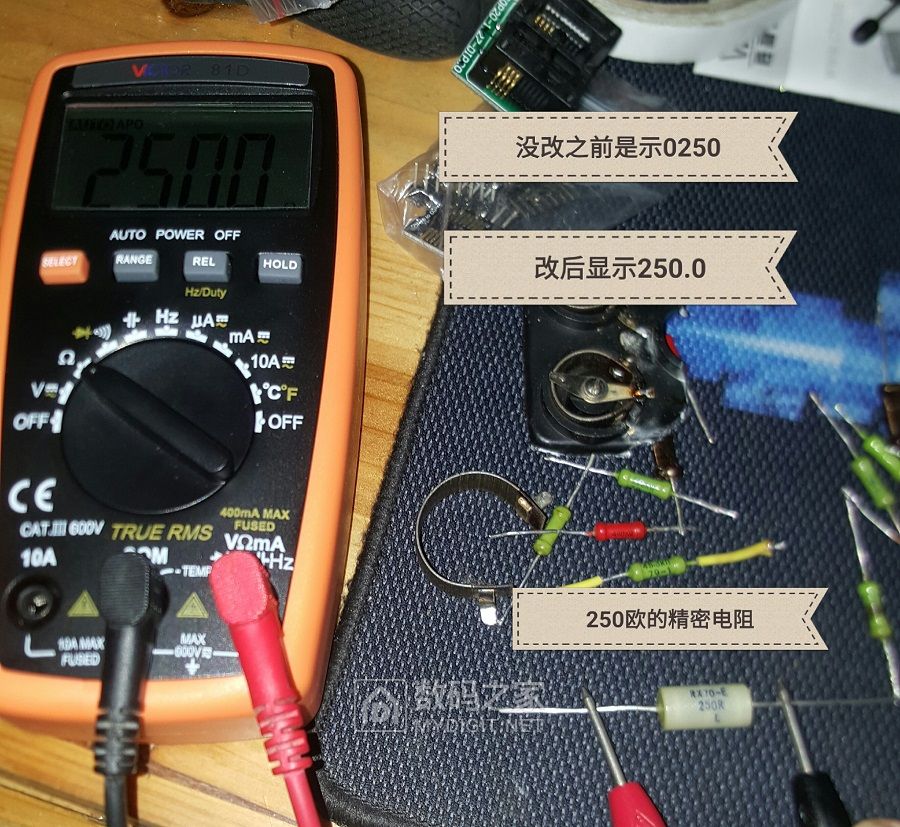

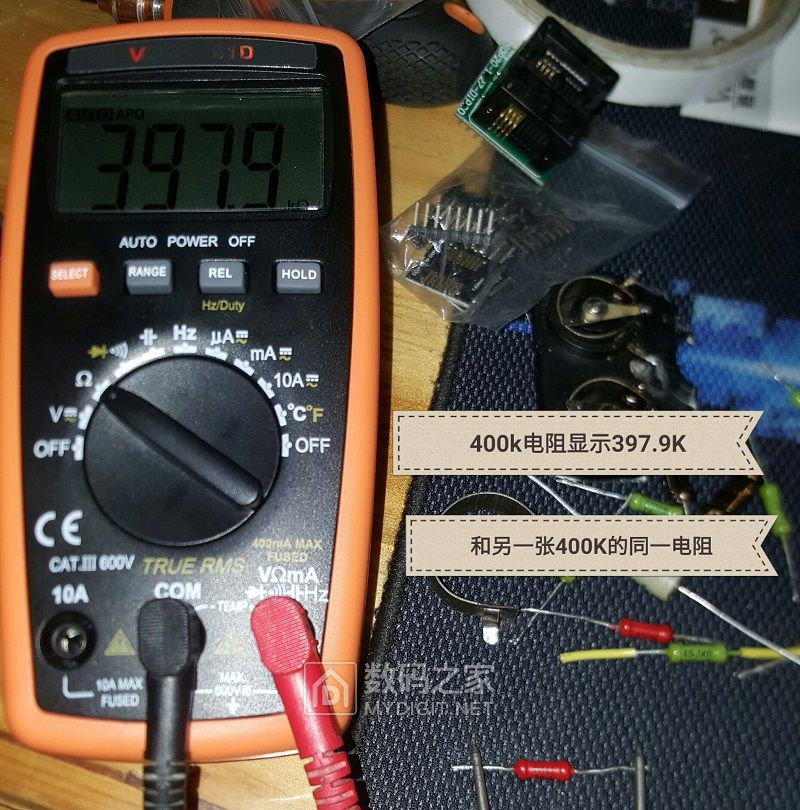

测个精密电阻，相当的精准啊。电阻欧姆档好像只能测出到小数点后一位精度。

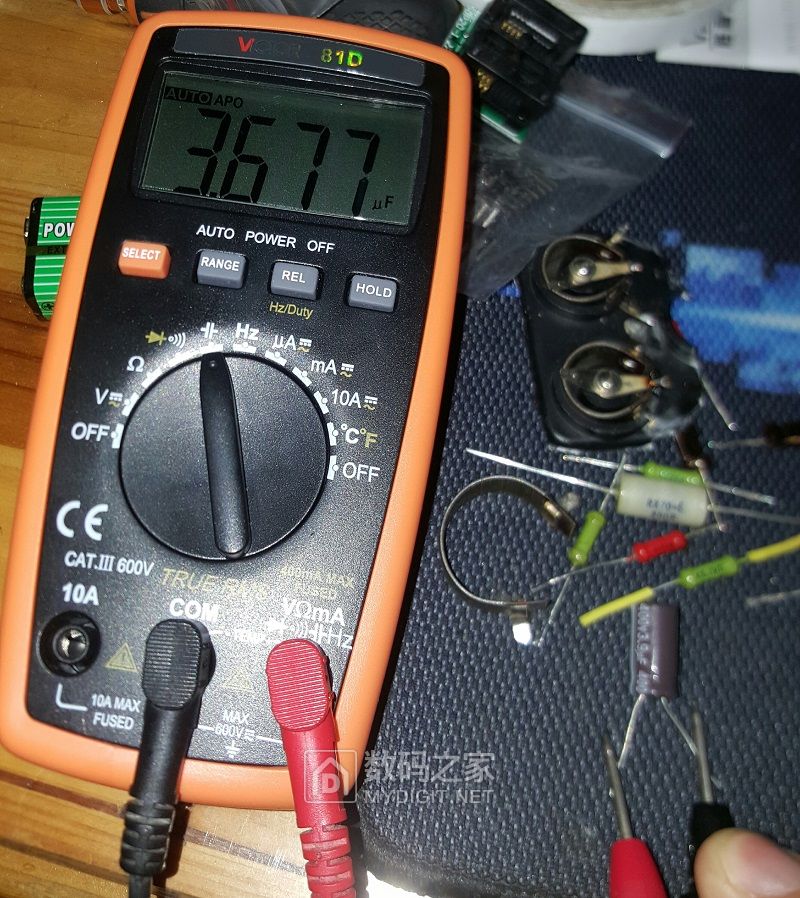

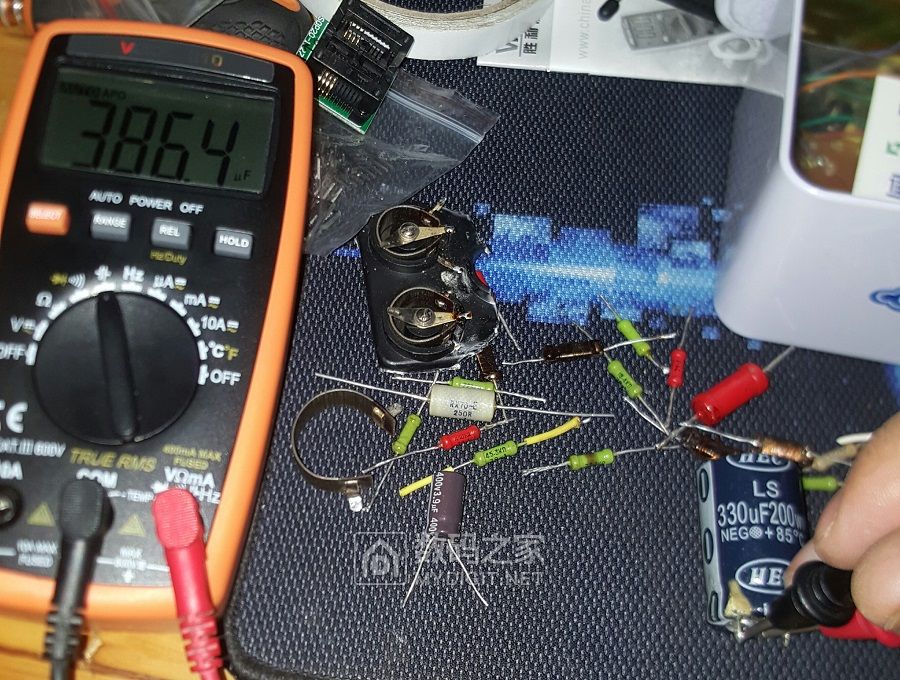

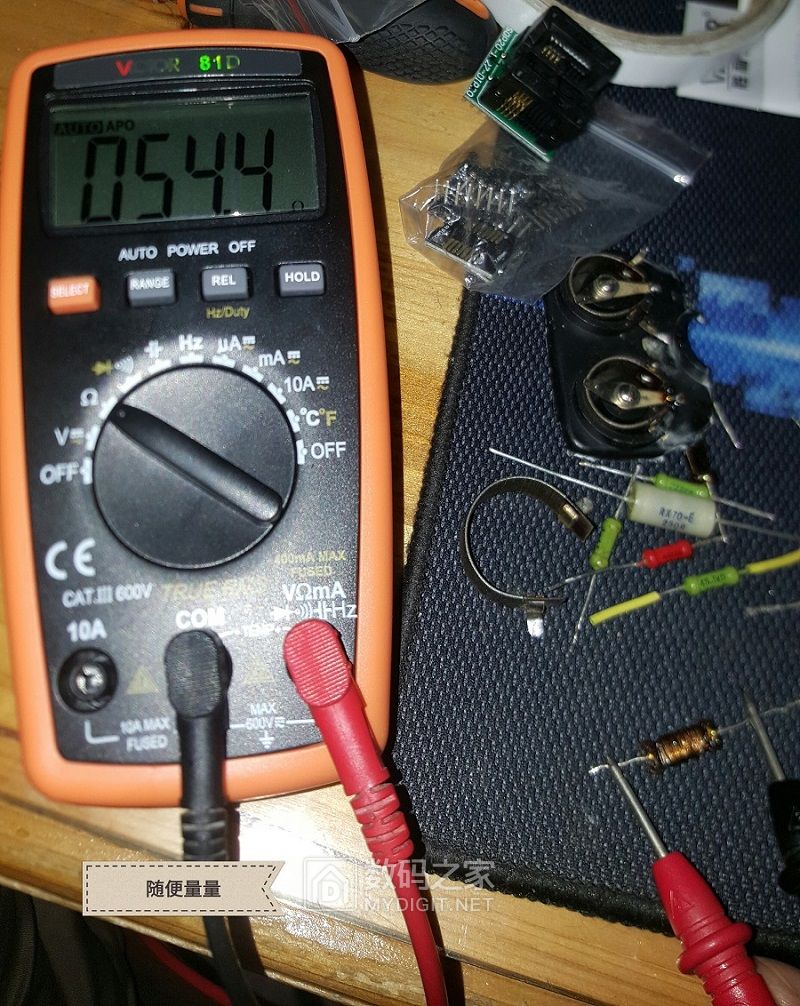

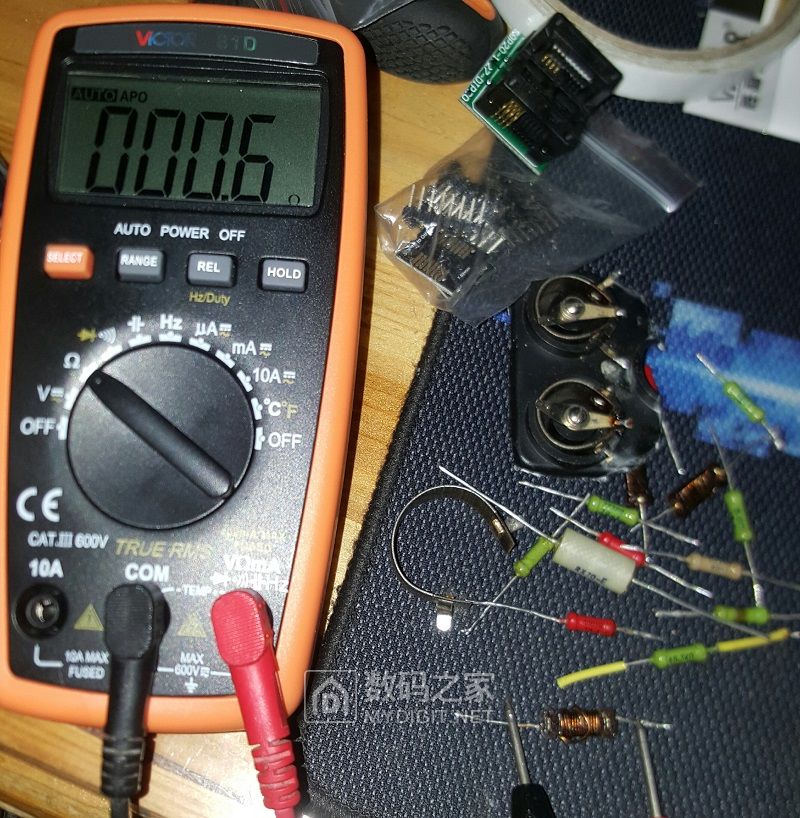

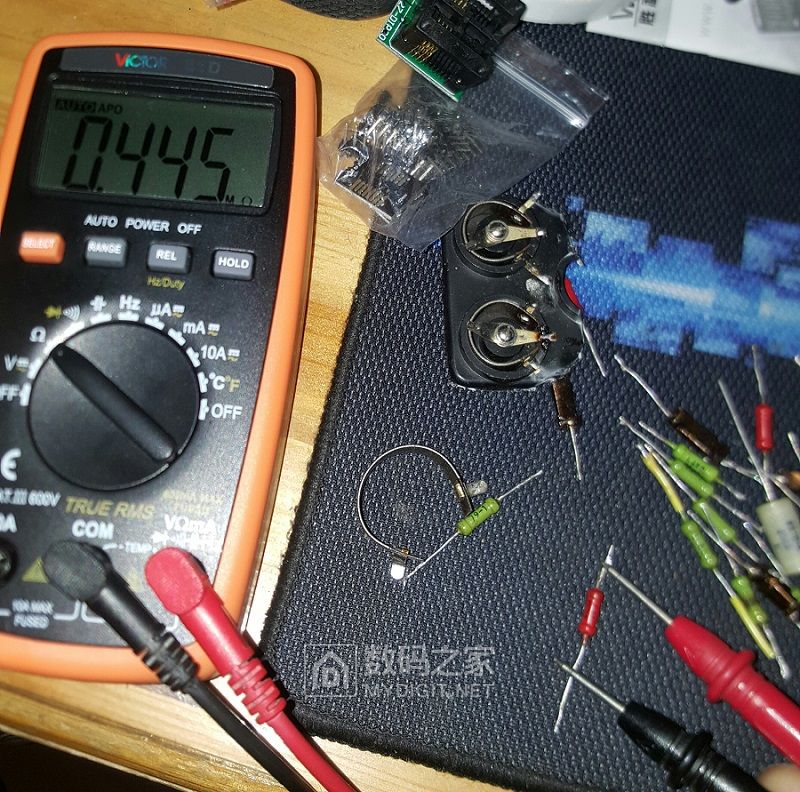

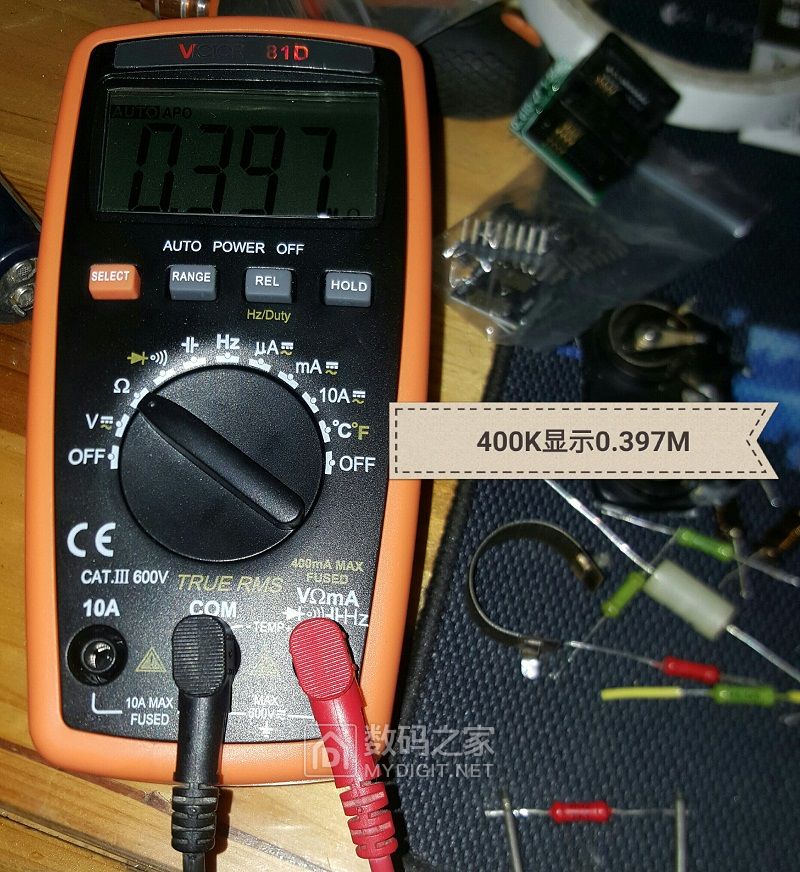

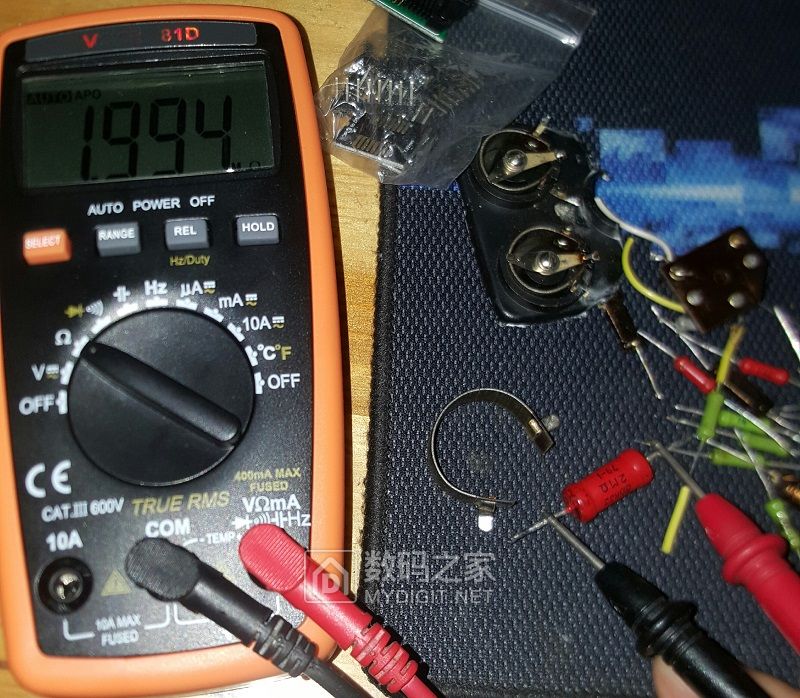

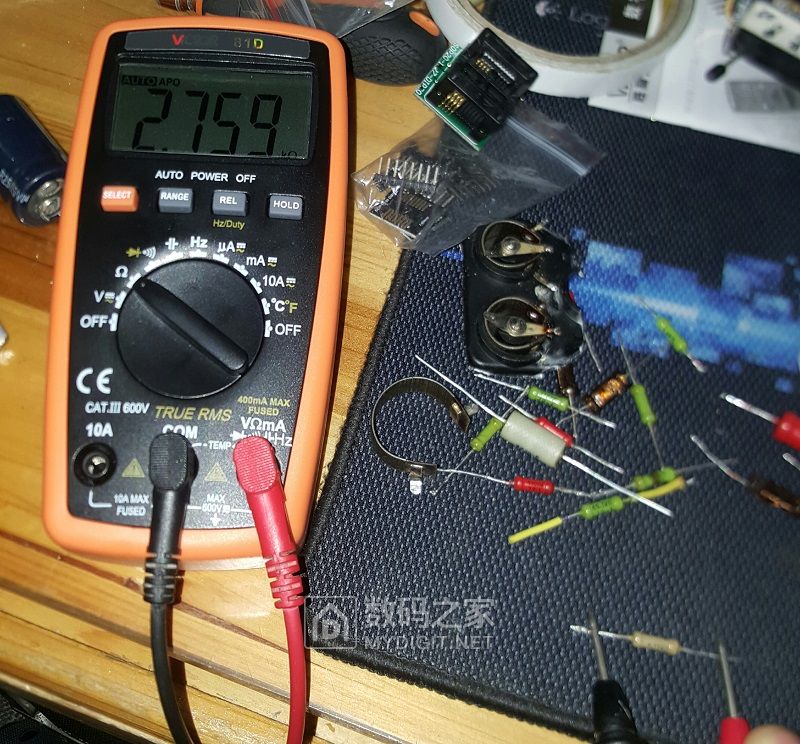

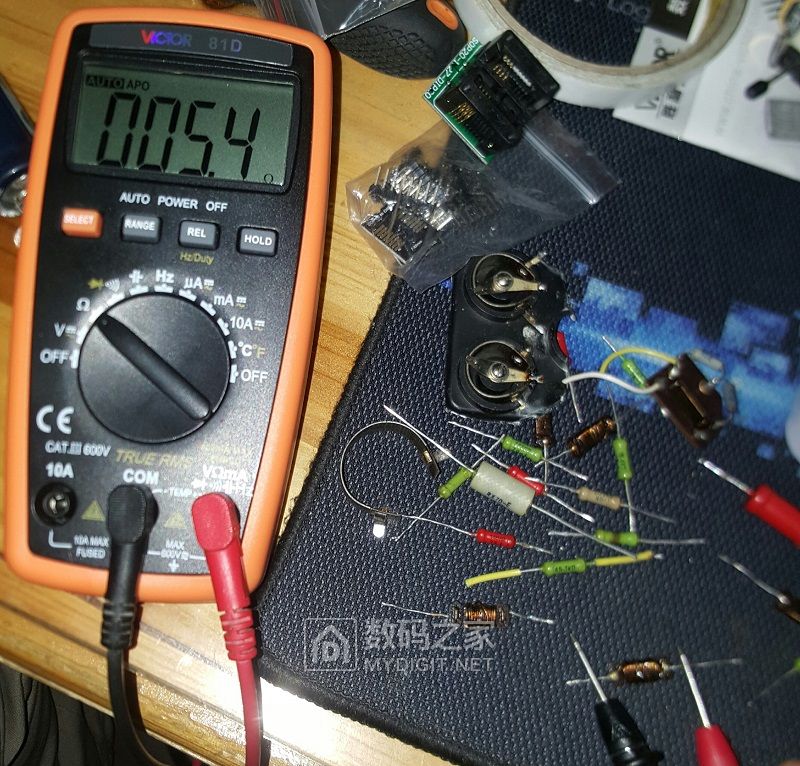

随便测一些电阻，电容。都是从FM40万用表上拆下来的，别人拿来的整体摔的散架了。这些零件可能比我的年纪都大。
貌似胜利VC81D是现在所有采用DTM0660芯片的万用表中最便宜的一款了吧？虽然功能有缩减还是值得到手。现在好像还有30元的圈领到手57也不错了。
还有一些东西没搞好，到时再给大家一些惊喜。
本贴下帖基于基准电压的毫伏级电压调整方法（胜利VC81D新版）
http://bbs.mydigit.cn/read.php?tid=2277820
谢谢观看！
