聚碳酸酯(PC）作为五大工程塑料之一，因其具备优秀的热性能、机械性能以及良好的透光性，因此被广泛应用在电子电器、照明、建筑材料、板材、薄膜、汽车、包装容器、医疗器械、光盘等领域。其中电子电器使用最多，占比45%，此外板材/片材/薄膜占比18%，汽车领域占比16%，三者合计占比约80%。
PC阻燃知多少
PC的玻璃化温度为140-150℃，热变形温度为135℃，使用范围从-60℃到120℃，具有良好的热稳定性和尺寸稳定性。PC的阻燃性能虽比PE和PP好，极限氧指数(LOI)可达21％－24％，材料本身可达Ｖ-２级阻燃，但仍无法满足特殊领域对阻燃性能的更高要求，需要通过添加阻燃剂的方式进行改善。
卤系阻燃剂
卤系阻燃剂主要是指含有Br或者CL元素的阻燃剂，其中溴系阻燃剂最早被工业化生产。将卤系阻燃剂添加到PC中，使PC材料发生增塑作用，流动性变好，燃烧熔化时可将部分热量带走；同时PC在燃烧时会产生少量的卤化氢气体，屏蔽了氧气的进入；PC发生裂解会产生Ｈ·和ＨＯ·，它们会与卤化氢气体结合，阻断了自由基与氧的进一步反应。
硅系阻燃剂
硅系阻燃剂可根据结构差异分为有机硅和无机硅，硅系阻燃剂环保性高，能起到阻燃和抑烟的效果，对力学性能影响较小，阻燃机理如下：
(１)高温下，硅氧烷迁移到PC表面并发生堆积，有效保护基材，同时防止可燃物气体和氧气接触，抑制燃烧蔓延。
(２)硅氧烷能够加速PC的成炭形成过程，硅氧烷的支链存在起到防止拉链式解聚，可应用于PC防滴落产品。
硅系阻燃剂须进行复配以达到协效阻燃，燃烧后会迁移形成保护层，可用于防滴落用途的产品。
硼系阻燃剂
硼系阻燃剂具有耐热性好、毒性低、抑烟的特点。通用的无机硼阻燃剂有硼砂、硼酸、硼酸锌、偏硼酸钙、偏硼酸铵、五硼酸铵、偏硼酸钠、氟硼酸铵和氟硼酸锌等；有机硼阻燃剂主要有硼酸三（２,３－二溴）丙酯、聚硼硅氧烷等。
硼系阻燃剂通过以下四个方面实现阻燃效果：
(１)阻燃剂在燃烧时熔化，吸收部分热量；
(２)阻燃剂覆盖于聚合物表面，隔绝可燃与氧气接触；
(３)阻燃剂在高温下释放出结合水，水分蒸发而使材料降温；
(４)可燃物的热分解途径发生改变，可燃性气体的产生减少。若与含氮、卤素阻燃剂互配使用，生成的难燃性气体NH3、HX可稀释氧气的浓度。
硼系阻燃剂通常与其他阻燃剂进行互配使用，发挥其冷却降温和隔绝氧气的作用。
磺酸盐阻燃剂
磺酸盐阻燃剂会在燃烧条件下分解产生少量烷基盐，促使PC发生重排异构反应，产生大量的CO2 和H2O等不燃物，降低可燃性气体浓度；而且它还可作为PC本身发生酯交换反应的催化剂，发生交联反应而成炭，提升阻燃效果。磺酸盐阻燃剂由于添加量少，成品能在提高阻燃性能同时基本保持PC基材的力学强度等性能。
磺酸盐系阻燃剂的自熄性好，对透明性影响小，但存在滴落引燃，需要与其他防滴落或者成炭性良好的阻燃剂复配使用。
磷系阻燃剂
磷系阻燃剂是一种以磷为阻燃元素的无卤环保阻燃剂，可按成分组成分为无机磷阻燃剂和有机磷阻燃剂。有机磷阻燃剂主要有磷腈、芳基磷及氧化磷、磷酸酯类、亚磷酸酯、有机磷盐及磷－氮复合物等，无机磷阻燃剂主要有红磷、聚磷酸铵、次磷酸盐等。大部分磷系阻燃剂只在凝聚相发挥阻燃效果，还有部分磷系阻燃剂可在气相和固相同时发挥阻燃作用。
磷系阻燃剂环保，有良好的成炭性和自熄性，但会导致PC的玻璃化转变温度降低20-40℃，不耐水解，相容性差。
磺酸盐系阻燃剂
在PC中，燃烧时磺酸盐系阻燃剂能促进CO2和H2O的释放，促进酚类物质的生成，促进脂肪族和芳香族化合物的产生，加快PC分子的成炭速率，促使聚合物分子交联。
而且它还可作为PC本身发生酯交换反应的催化剂，发生交联反应而成炭，提升阻燃效果。磺酸盐阻燃剂由于添加量少，成品能在提高阻燃性能同时基本保持PC基材的力学强度等性能。
磺酸盐系阻燃剂的自熄性好，对透明性影响小，但存在滴落引燃，需要与其他防滴落或者成炭性良好的阻燃剂复配使用。
磺酸盐系阻燃剂分类

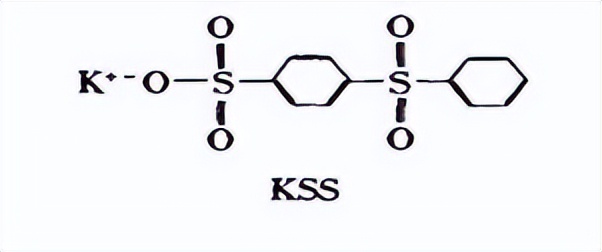

1. 苯磺酰基苯磺酸钾(KSS)
KSS使用较广泛，它不含卤素，环保经济。添加0.05%~0.1%即可使PC的氧指数从27％提高到37％左右，且不会影响PC的透明性。不足之处是单独使用不能满足更高的阻燃要求，如不能使薄壁制件(厚度≤2.5mm)的阻燃性达到UL-94 V-0级。实际应用时常与聚硅氧烷复配使用。此外若同时再加入少量含氟聚合物可使材料阻燃性更佳。

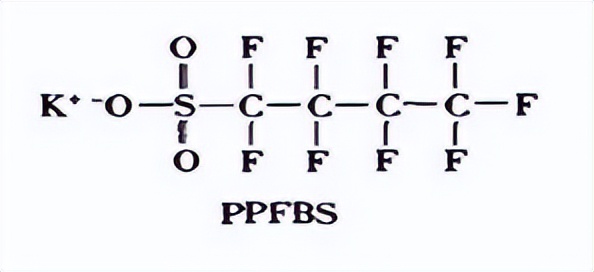

2. 全氟丁基磺酸钾(PPFBS)
在PC中添0.06%~0.1%即可使材料阻燃性能达到UL-94 V-0 (3.2mm)。需注意的是用量如超过0.1%，不但不能提高材料的阻燃性能反而会影响PC的透明性。为满足更高的阻燃要求，通常可加入少量硅氧烷进行复配。硅氧烷的用量为配方总量的0.02%～0.3%时即可使1.6mm厚样条阻燃性达到UL-94 V-0级。
KSS相比于PFBS，可使PC具有更高的透明度，但是其阻燃效率更低，而且，两者的添加量与阻燃效果都不是线性关系，并不是添加越多，阻燃效果越好。
目前，全氟丁基磺酸钾进口产品的价格可达1000元/kg以上，国产产品价格一般＜500元/kg，主要质量差别在于产品的稳定性。国外供应商主要有三菱，3M等企业，国内则有近30家企业生产此产品。

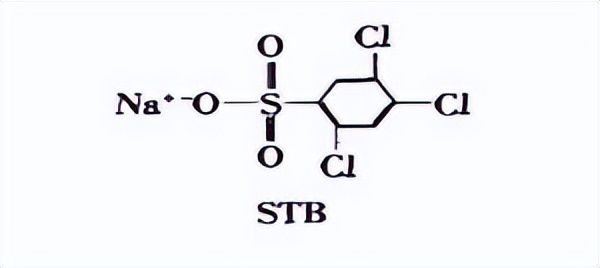

3. 2,4,5－三氯苯磺酸钠(STB)
常用于阻燃不透明PC材料，其阻燃效果好。在PC中添加0.1%的STB，氧指数即可达25%~35%。阻燃级可达UL-94 V-0级。STB也可与其他阻燃剂混合协同使用。当单独使用时，整个体系中卤元素含量低于0.15%，在有些规定中被划入无卤材料内。
