1. 概述
对于三相电源输入的SINAMICS S210驱动器，可以做到最大数目 6 个驱动器的直流母线并联。通过共直流母线，轴和轴之间的能量可以达到平衡，一根轴制动时产生的能量可以被其他轴用于进行加速。由于制动产生的能量不再必须由制动电阻转化为热能，可以减少了设备在控制柜内的散热。本文对此配置进行相关介绍。

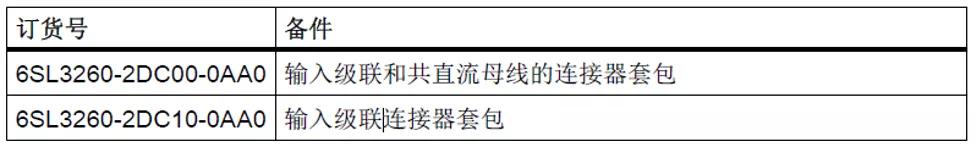

为了使用这些功能，需要准备连接器，订货信息如下：
这两个订货号的区别在于2DC10不包含共直流母线的连接器。

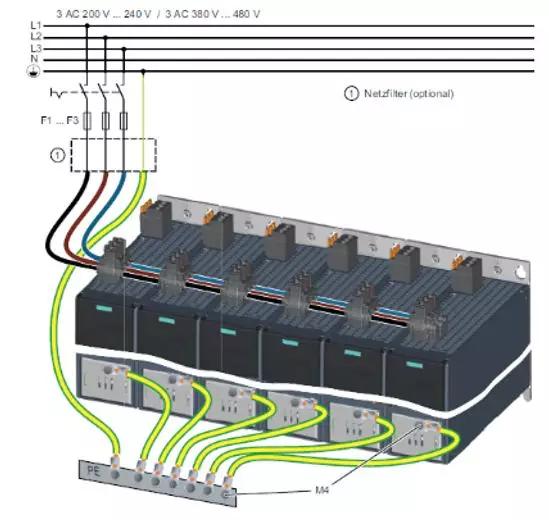

图1-1 通过6SL3260-2DC00-0AA0连接器可以实现输入级联及共直流母线连接

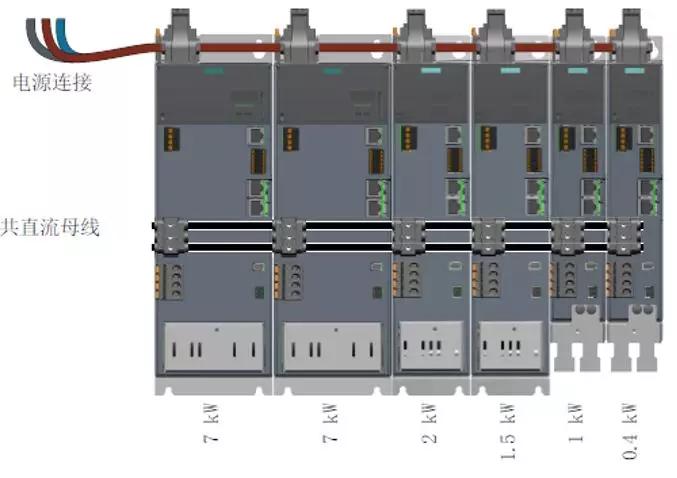

图1-2 通过6SL3260-2DC10-0AA0连接器可以实现输入级联
2. 直流母线并联功能
2.1 三相 400 V 版驱动器的共直流母线
通过连接器 可能实现最多六台驱动器的共直流母线连接。
(1)搭建共直流母线的准备工作
·不同功率的驱动器可以共直流母线运行
·驱动器按照功率从大到小的顺序排列（从电源进线方向看）
·不管是否共直流母线，模块的输入级联最多只能是六台。
·只允许 1 行结构，不能把并联连接的驱动器排列成多行。
·共直流母线运行时，驱动器不允许通过标配连接器接入电网，必须使用三相输入电源连接套件(订货号6SL3260-2DC00-0AA0)
·禁止在直流母线上直接连接直流电源！
(2)搭建输入级联及共直流母线的步骤
将驱动器按照功率从大到小的顺序紧密地排列在一起。

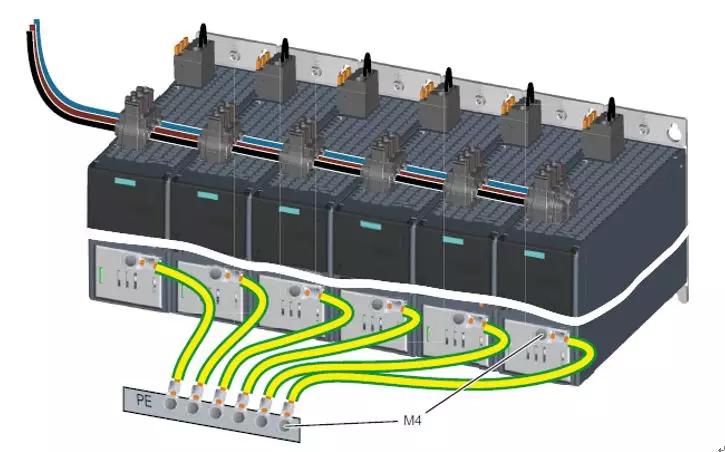

输入级联接线如图2-1所示。
图2-1 输入级联接线

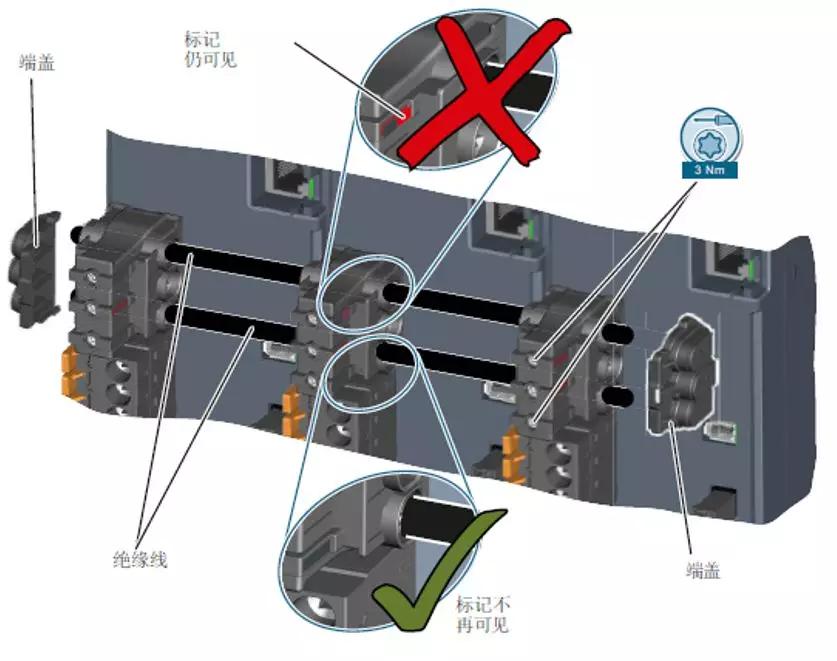

共直流母线接线如图2-2所示。请注意，应将螺钉拧紧到看不到连接器处的红色标记为止。
图2-2 共直流母线接线
2.2 3AC 200 V … 240 V 驱动器的共直流母线
当前该版本驱动器，只支持相同外形尺寸的驱动器共直流母线，其他条件则和以上介绍的一样。
2.3 相关资料
S210操作手册*载下**链接：
https://www.industry-mobile-support.siemens-info.com/#/zh/article/109771824
