起因是女儿家厨房安装了三个欧普OPPLE MTD0700812/17 LED筒灯。因为有了外孙女感觉这个灯太亮刺眼了，于是拆解尝试降功率使用：

拆解部分

灯身直径17cm左右

参数：功率21W

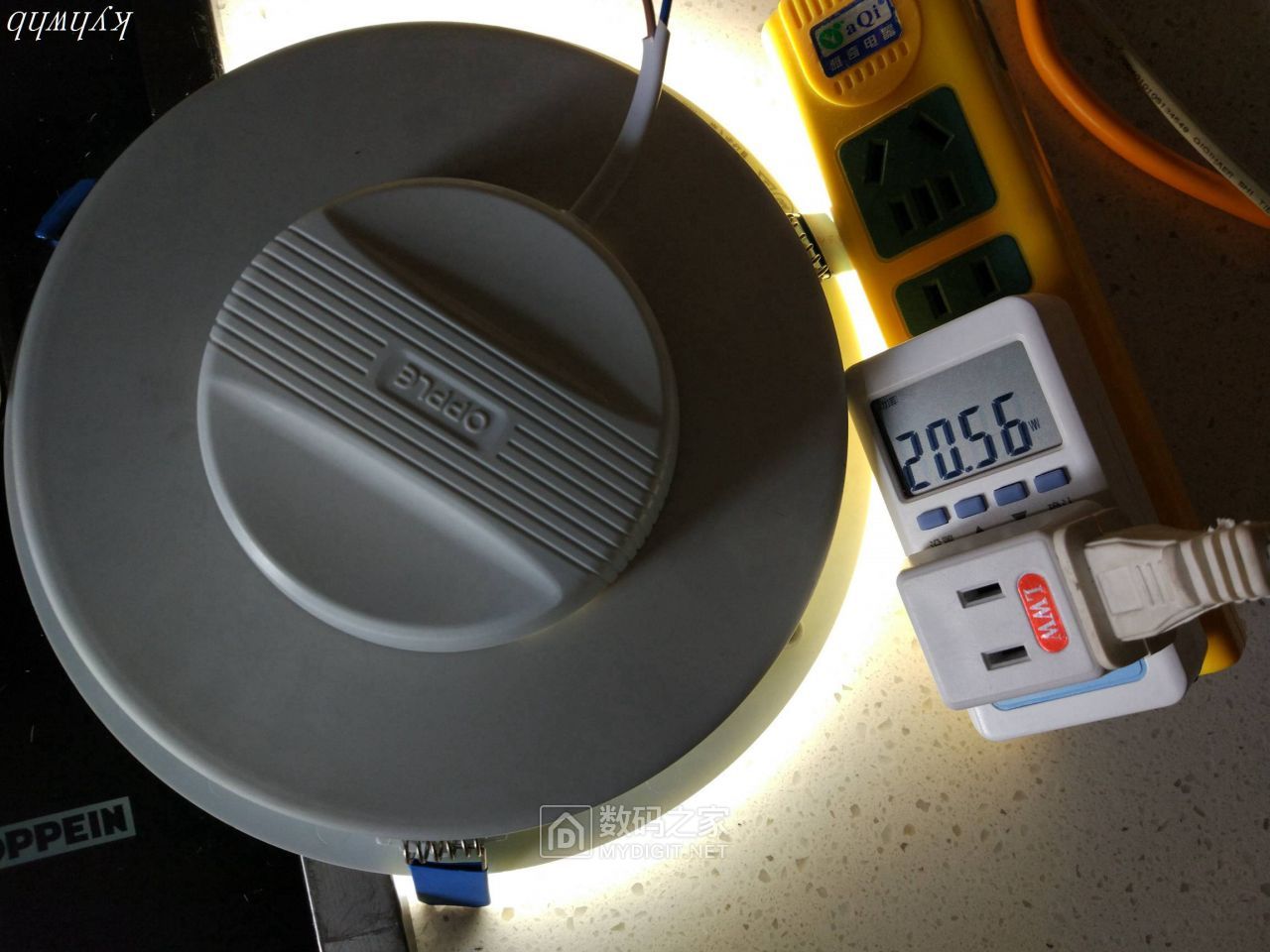

实测20.56，在误差范围内没有虚标

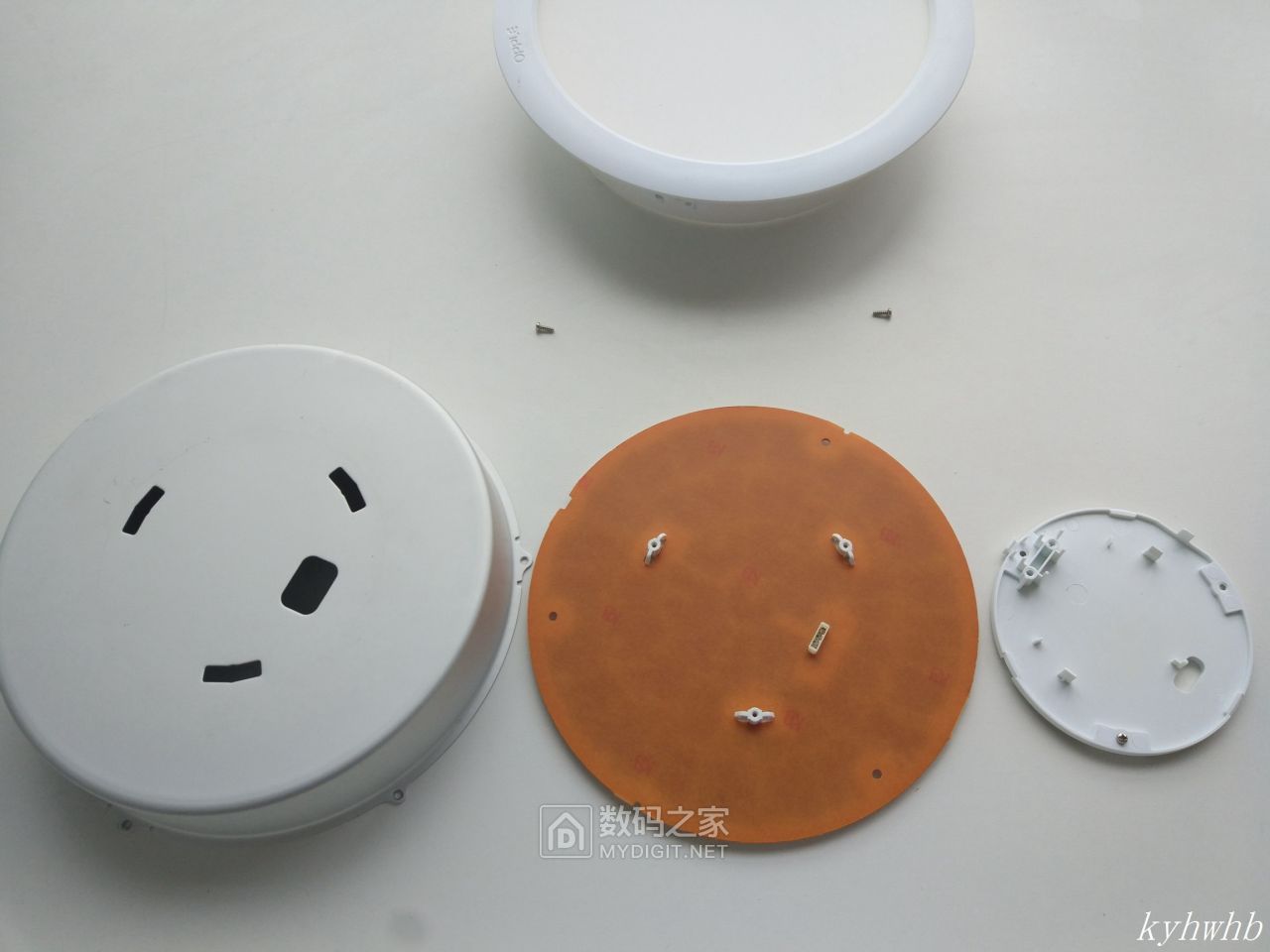

外周六颗螺丝

40颗LED灯珠，铝合金壳体

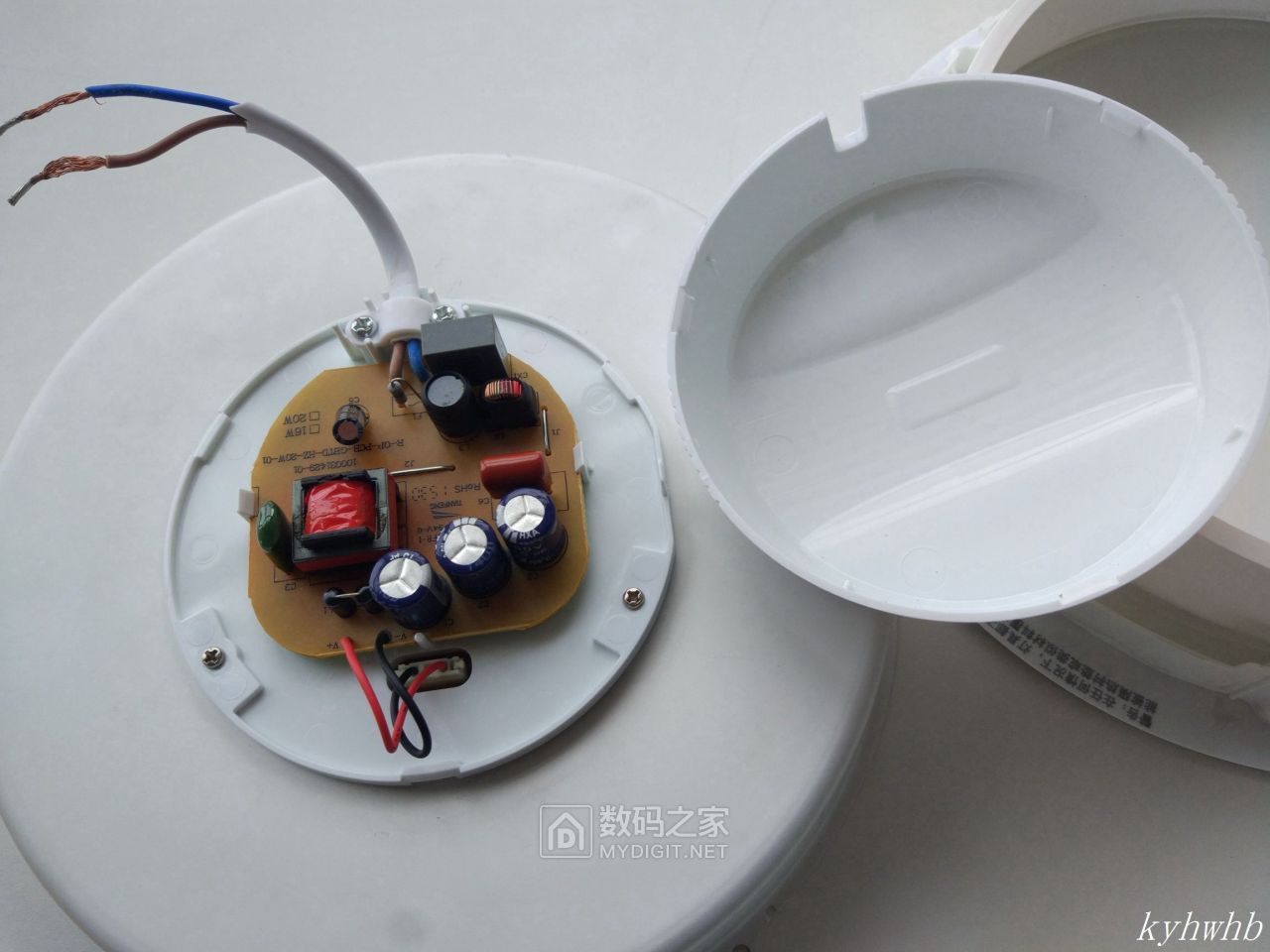

驱动电路在尾端独立的壳体中

用料还是可以的

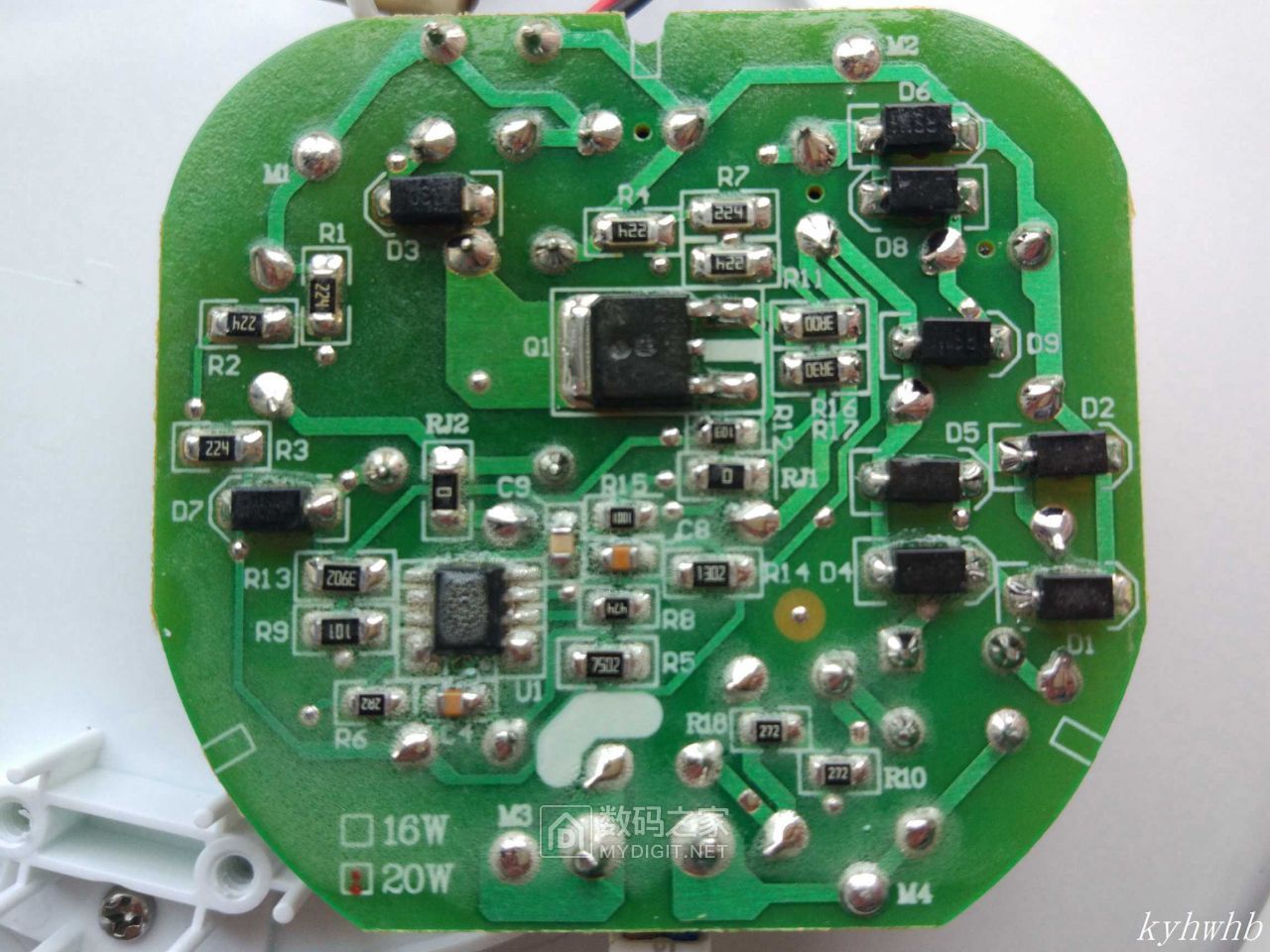

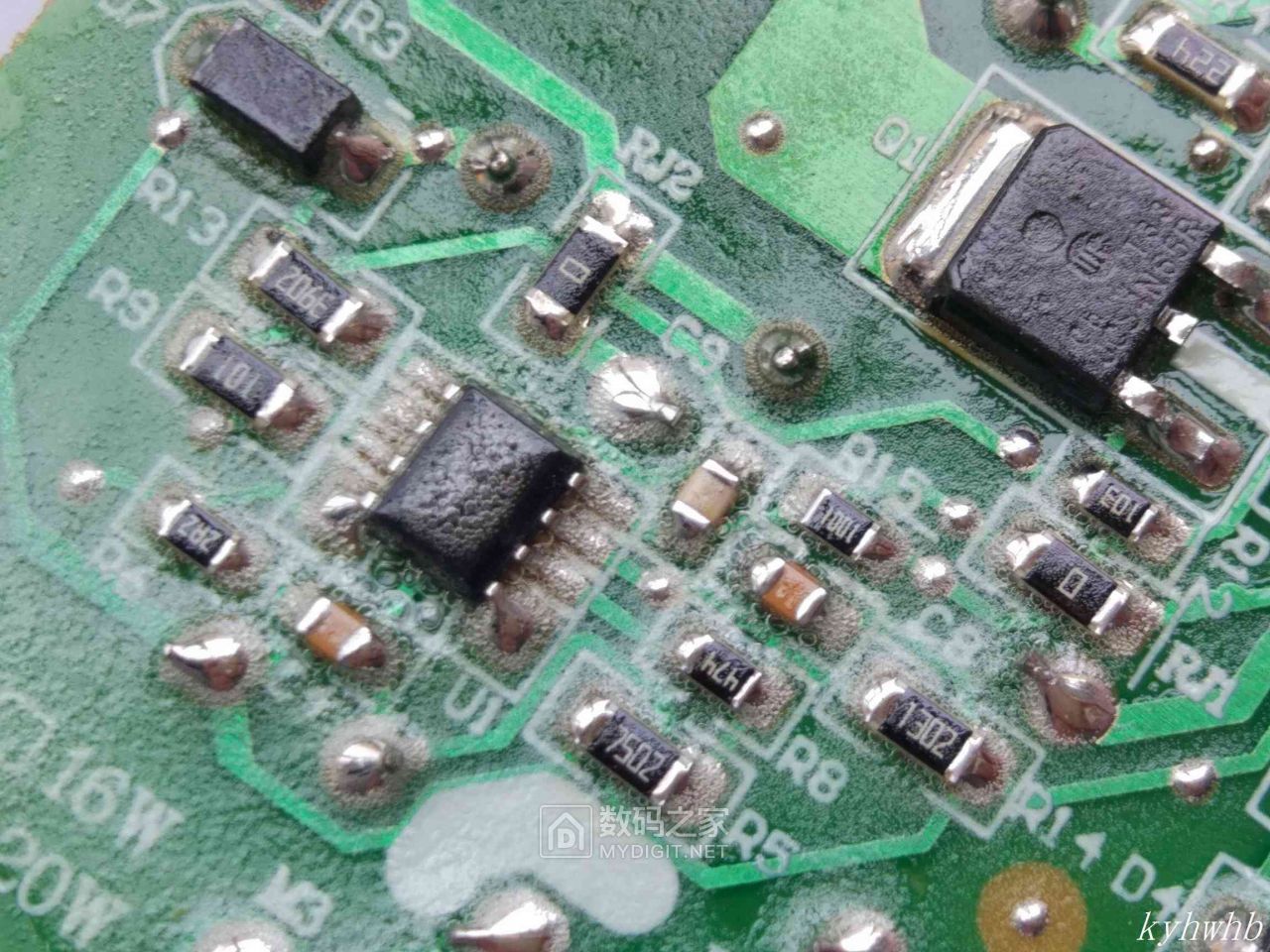

驱动板底面

似乎有绝缘漆附着

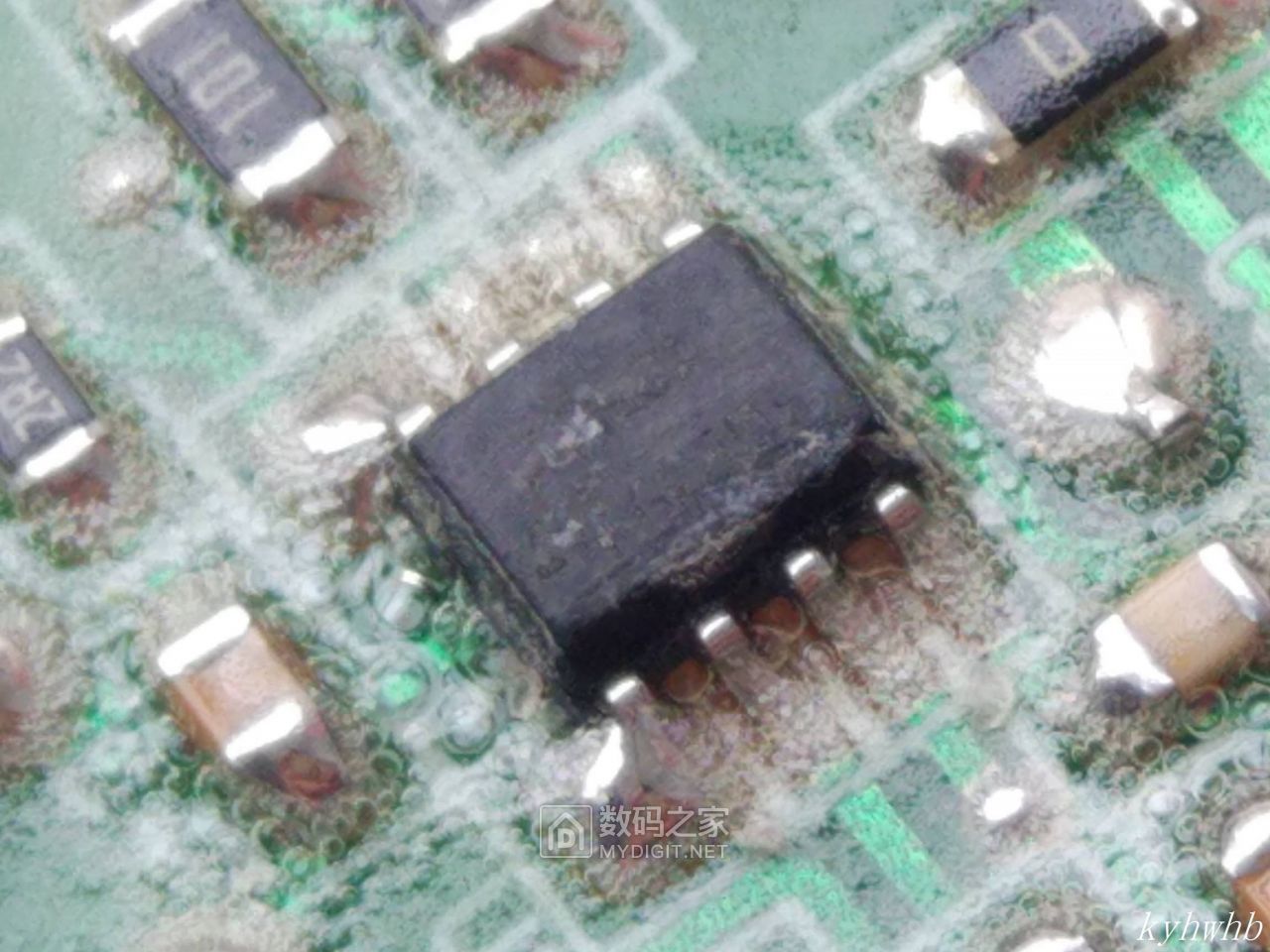

芯片看不清型号

清理后也不明显

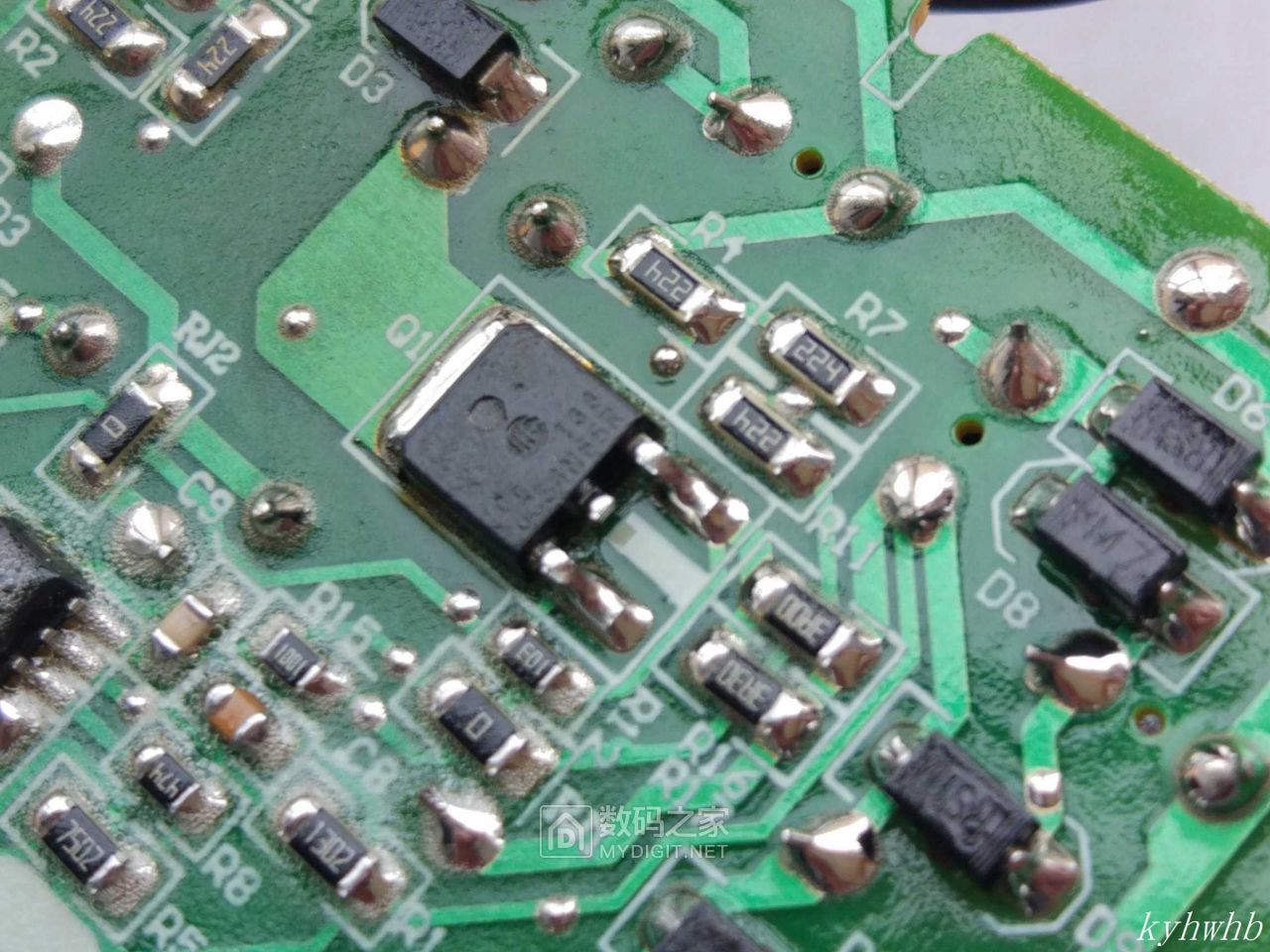

这是功率MOS管吧

驱动板和灯板间接插件连接

三颗螺丝紧固的灯板和铝合金壳体

遗憾不是铝基板的

改造部分

欧普OPPLE MTD0700812/17 LED筒灯，实测功率20.58W。工作5分钟铝合金壳体较热，开关变压器很烫手

驱动输出电压127.5V

搞不太清电路原理，可能是IC驱动功率MOS管吧，两颗3R30电阻估计是电流取样

去掉一颗3R30电阻

改完之后实测功率降到10W以下了，通电10分钟铝合金壳体微热，开关变压器也烫手

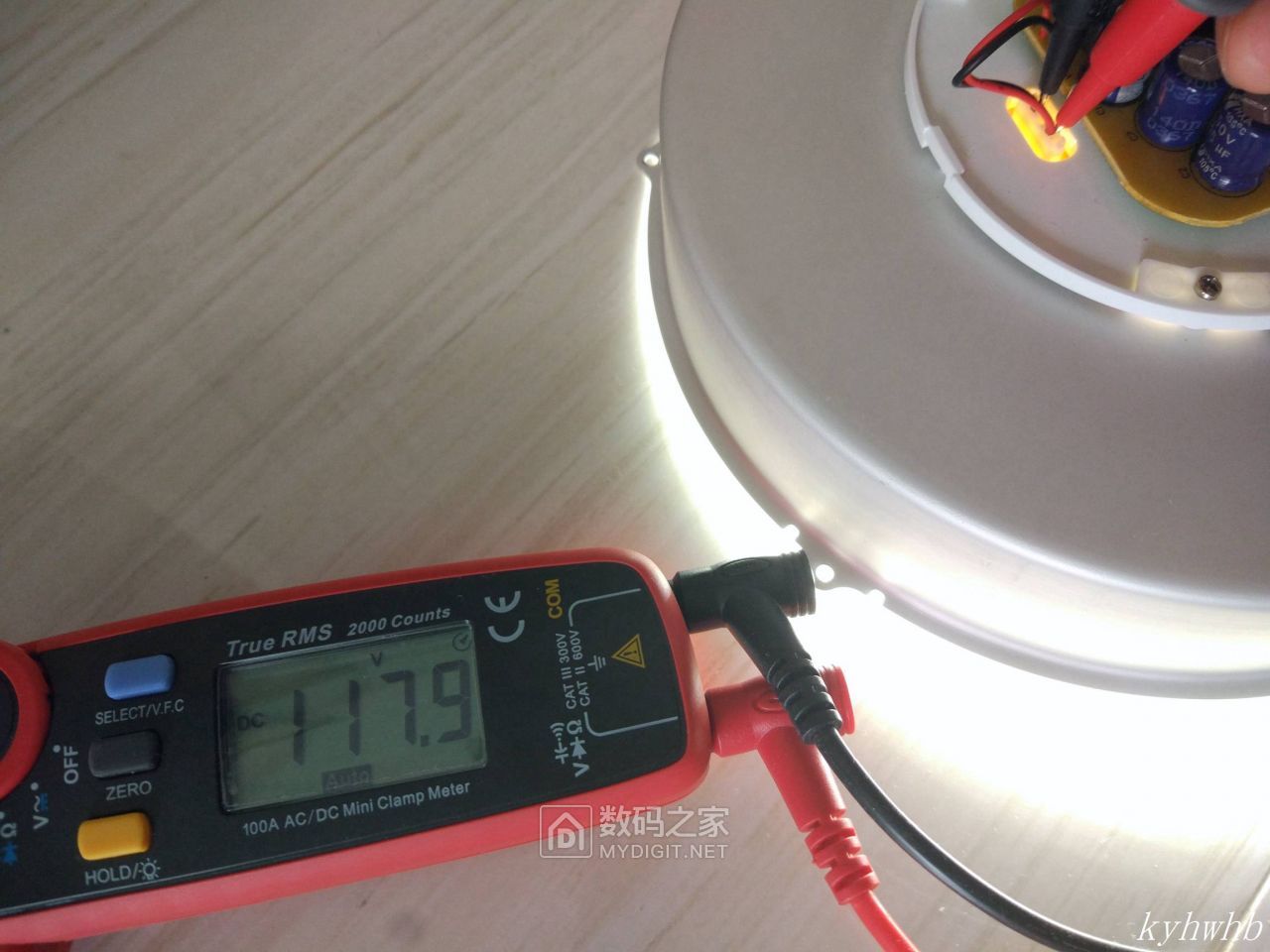

改完之后驱动电压118V左右

市电电压234V

功率因数0.78

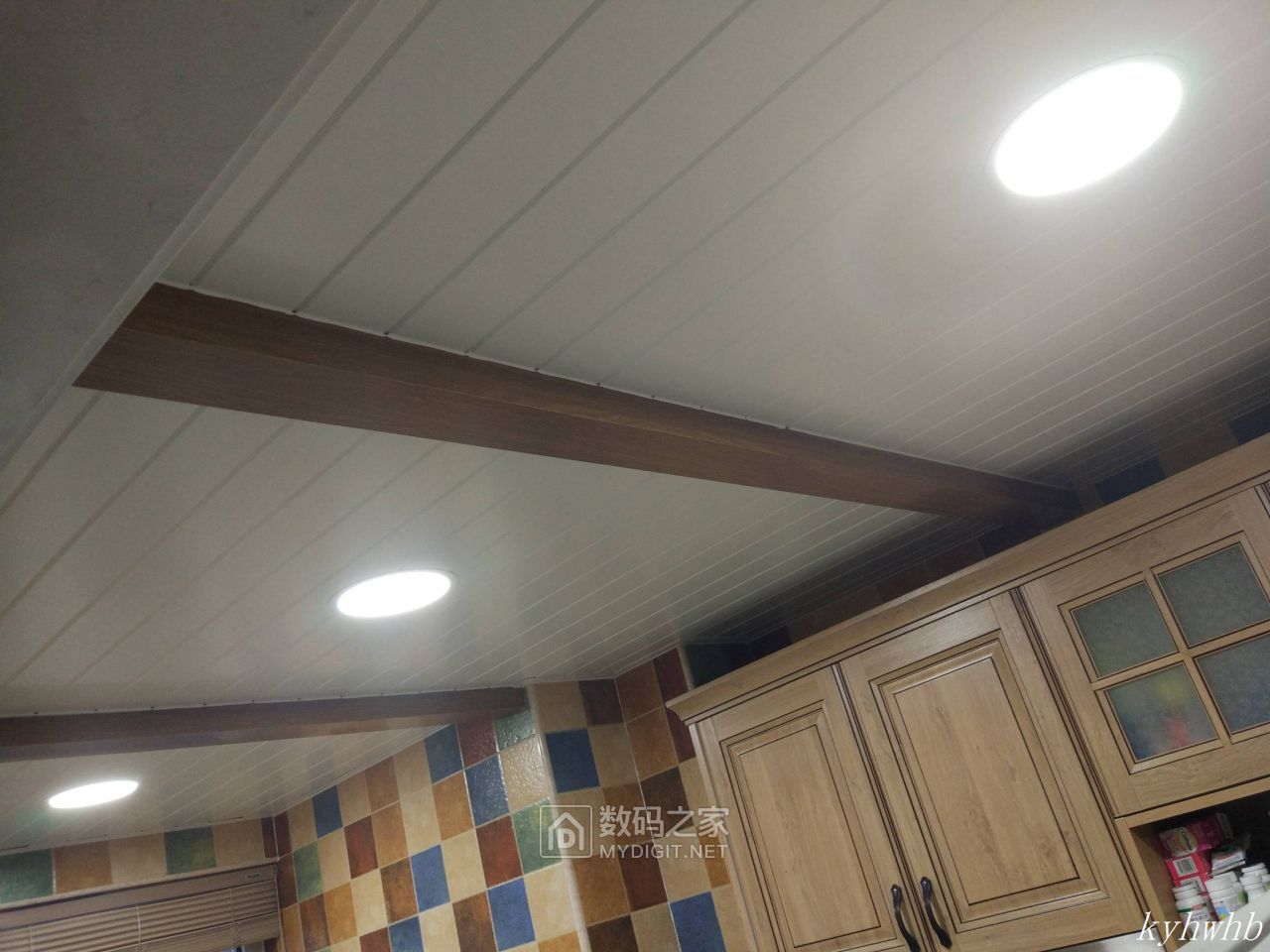

安装后对比亮度对比，左侧是10W的，右侧是21W的照片区别不是很明显，实际亮度有所降低

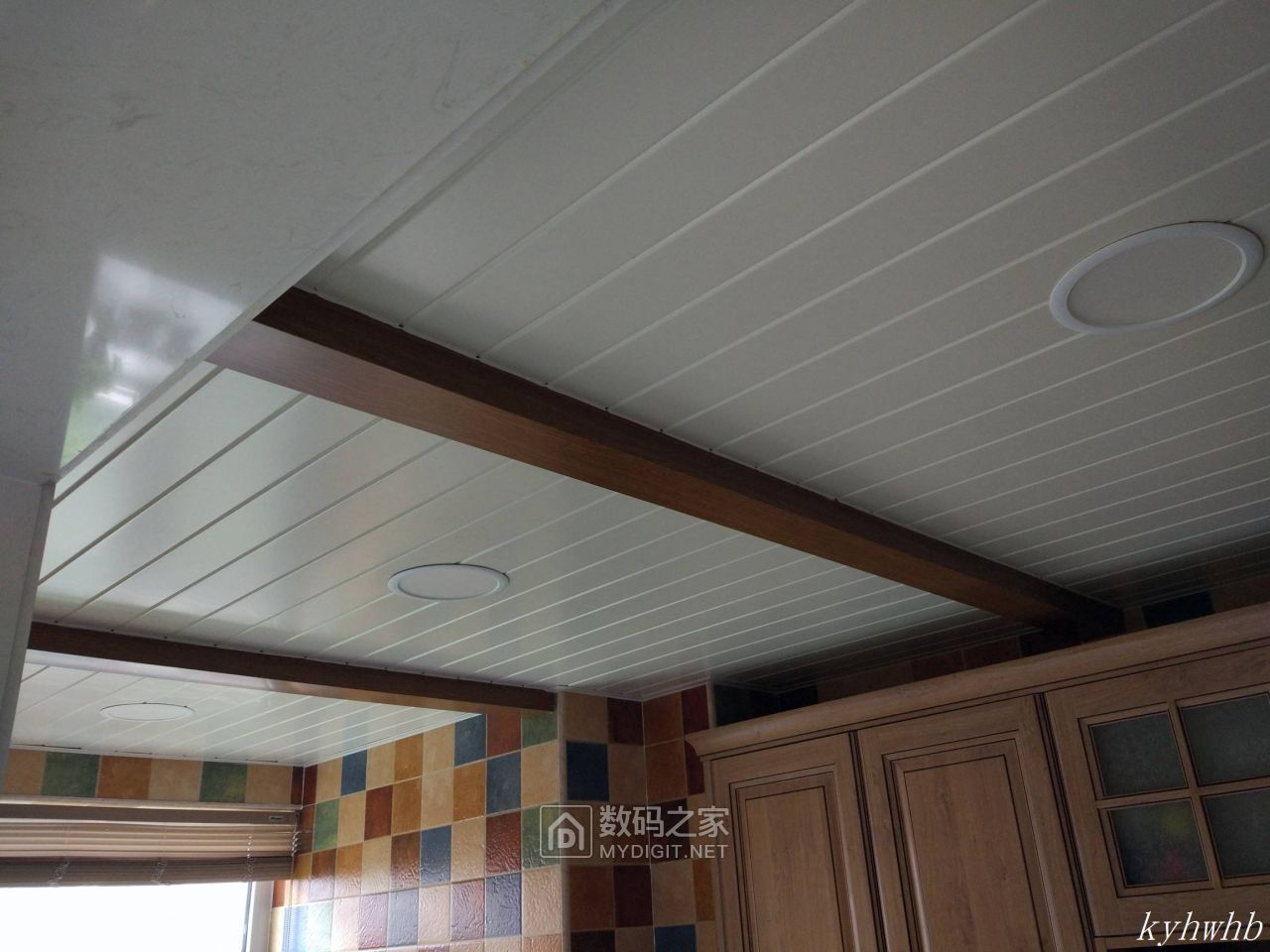

安装情况

谢谢观看！
