本文作者：迅维ID（青杏煮酒）
版号：技嘉 GA-H61M-DS2 REV 4.0
故障现象：掉电、USB不能用
维修过程：

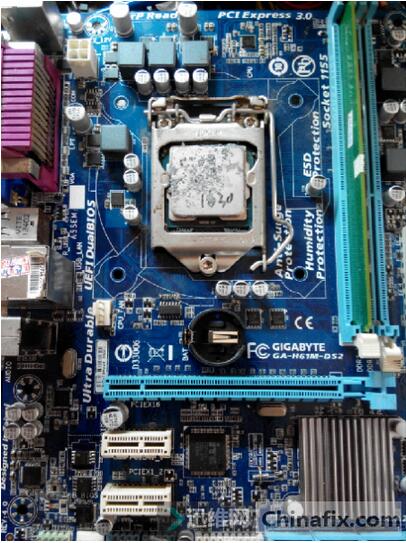

同行送来一块技嘉GA-H61M-DS2，刚拿到时候故障是反复重启，掉电，之前他把VCCSA的0.9V供电修好后，剩下的维修就交给了我。
上检测台，风扇转几下，就点亮了，多次点重启或重新开机，都能正常点亮。但会反复重启，问题较为复杂。
点亮测各供电正常，放10多分钟再测，又正常点亮；又放10来分钟，再开，开始反复重启了，测各大供电正常；开多几次，又点亮了。很不稳定，反复重启和掉电，有时到不了内存，有时到不了显卡，有时点亮滴一声响就掉电。
稳定下来的时侯，测IO电压检测脚正常，补焊IO，故障依然；换CPU IC无效，BIOS刷过了，后面接上显卡又稳定了，经过反复几次测试，都正常。在反复掉电重启的时候，迅速加显卡效果很好，推断应该是集显供电有问题。
测试集显部分也没问题，准备测试集显线路时，接显卡也出现掉电现象。再次重新测试各大供电，正常；IO 12V检测脚 1.93V，多次反复重启都在1.93V，按照自己对技嘉的检测结果，觉得正常的板在1.96V--2.04V之间是比较多见的，超出这个范围就不正常了（图纸没找到12V的电压范围），而非分压2V的另说。1.93V应该是介于正常与不正常的边缘。
维修到这里，稳定开机了！
在技嘉GA-H61M-DS2主板上犯的错误思路是：正常的时候测没用，要在反复重启掉电的时候测量。
修好12V后，上机进系统，发现USB也不能用，拆下来，测5V正常，直接测USBOC_F和USBOC_R，技嘉GA-H61M-DS2 REV 4.0版本没图纸、没点位、没元件标码，还好技嘉H61修得多，大概线路也了解，可以找其它版本的来参考。

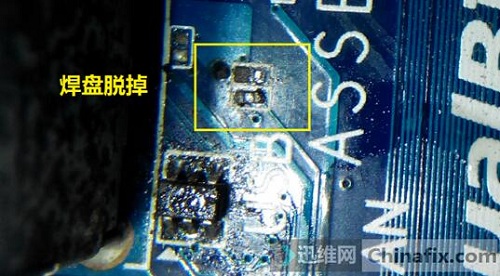

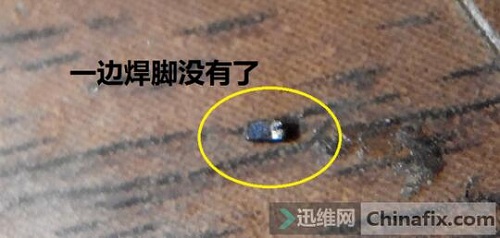

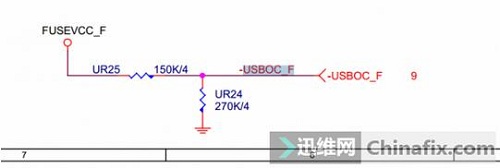

这个信号是经过两个分压电阻，分别到D8和桥的地方，位置在挡板USB接口背后，直接找到这两个电阻，测量发现没有电压，问题应该出在这两个电阻上，在板测有一个电阻27OK ，测对了。可是另一个电阻不能测，拆下来一看，嚯！UR25焊盘都不见了，终于找到了问题的所在。

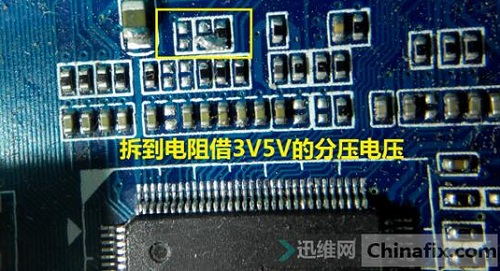

用力点旁边的大铜箔线，有5V，应该是FUSBVCC_F，这个电压应该是正常的。在技嘉的料板这个位置，找不到这个150K的电阻了，应该是以前换掉了，于是在微星的MS-7549 HDMI部分找到两个15OK的电阻换上。

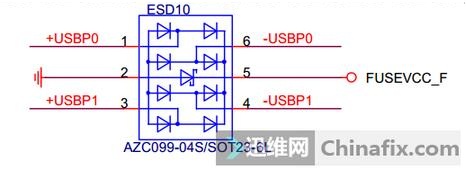

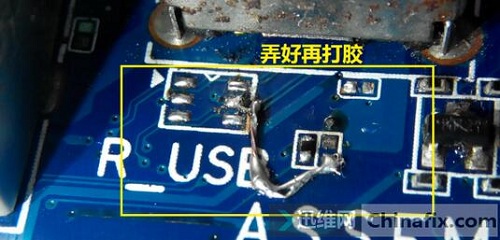

拆掉防*管雷**，取它的5脚电压，加了个150K电阻，飞线。

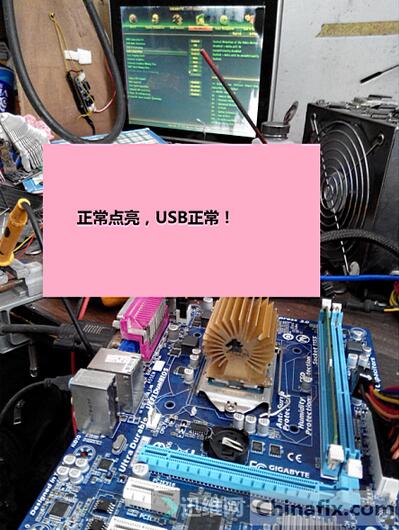

飞完线正常，再次上电测试，技嘉GA-H61M-DS2主板正常点亮，USB恢复正常，故障解决，维修结束。
