一分钟掌握

JTV-F3云热像诊断仪操作键示意图

主要操作说明：

1、开/关机：按下开关键

15秒,设备开关机。

2、检测：选择图示

点击。

3、拍摄：选择拍摄

图示键点击。

4、视频：选择视频

图示键点击。

5、截屏：同时按下

6、上传：上传照片，选择上传图示键点击。

7、发送：发送照片，选择图示键点击。

8、*载下**：按照使用说明，程序操作。

详细内容请参考用户手册。

沈阳凯诺物资有限公司-人群热成像双视温度智能监测设备用户手册

目录

I

1

引言

手册目的

本手册主要向读者介绍北京京天威科技发展有限公司人群热成像双视温度智能监测设备的安装、配置和使用，手册的主要读者对象是各专业防疫、巡检的一线作业人员，以及其他使用该系统的人员，用于指导用户使用人群热成像双视温度智能监测设备进行人体发热异常排查、处理，为快速筛查出疑似个体提供技术手段。

手册范围

本手册主要介绍以下三部分内容：

人群热成像双视温度智能监测设备产品概述；

人群热成像双视温度智能监测设备软件安装部署；

人群热成像双视温度智能监测设备功能介绍；

详细操作介绍

本手册一共有六章，具体章节内容概要如下：

第1章引言；

第2章产品概述：人群热成像双视温度智能监测设备的产品定义、包装清单、技术规格、功能结构；

第3章安装配置：详细介绍人群热成像双视温度智能监测设备的运行环境、安装、授权和卸载；

第4章功能介绍：详细介绍人群热成像双视温度智能监测设备主要功能流程、系统界面元素以及菜单选项以及如何使用人群热成像双视温度智能监测设备；

第5章北京京天威科技发展有限公司售后服务内容。

产品概述

产品简介

京天威科技JTV-F3型人群热成像温度智能监测设备，是不分解运行设备体检的智能化监测的科技手段，具有双视成像、物联网、专家系统、工业环境、大数据远端支持等功能，是设备案例检查处理必备工具。

JTV-F3人群热成像温度智能监测设备

包装清单

技术规格

功能模块

人群热成像双视温度智能监测设备主要用于人体发热异常排查、处理，为快速筛查出疑似个体提供技术手段。

安装配置

软件环境

硬件环境

软件安装

1、出厂厂家软件安装。

2、用户自动远程*载下**安装。

软件卸载

1、出厂厂家软件卸载。

2、用户自动远程*载下**卸载。

功能介绍

JTV-F3开机，在应用列表找到热红外仪图标

，双击即可进入操作界面，当界面出现如下界面，请选择确定，然后即可进行作业。

同屏对比

同屏有两种中操作模式，一种是可见光和红外光取景器在一个屏幕中，形成画中画的效果，另一种是红外叠加可见光。

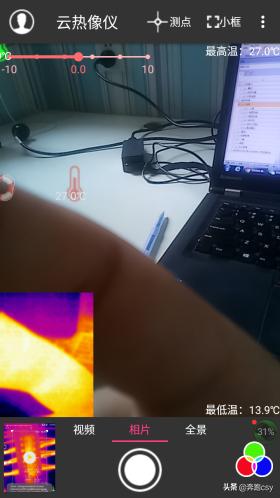

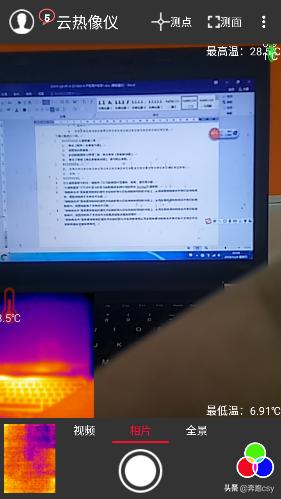

画中画切换

进入操作界面后，点击取景器左下角的区域即可切换。

1、当左下角是红外光取景时，点击一下取景器界面，红外光取景即可以和可见光取景更换位置。

2、当左下角是可见光取景时，点击一下取景器界面，可见光取景即可以和红外光取景更换位置。

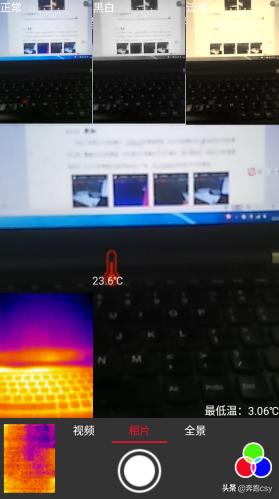

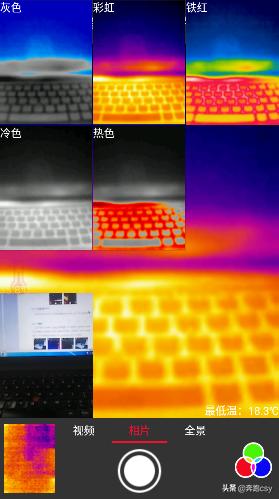

色域切换(样式)

在做画中画切换的时候，可以对当前取景器的颜色进行设置，点击右下角三原*图色**标

。

叠加

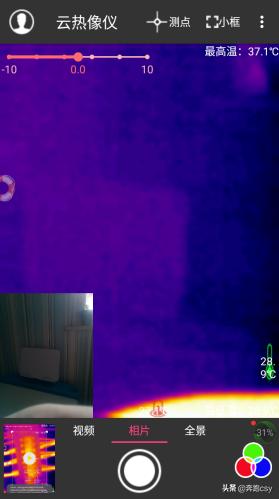

当左下角是红外光取景时，长按红外取景器界面，红外光取景即可以叠加到可见光取景的上面，覆盖可见光取景器。然后通过从屏幕的上往下滑动，可以像卷帘一样把红外取景器卷起来。红外光取景器返回到原始的左下角，可以长按放大后的红外光取景器。

温度监控

温度监控前，对温度进行校准，校准完后，系统将自动完成热点动态追踪、并根据各观测对象的温度阀值实时语音跟踪报警。

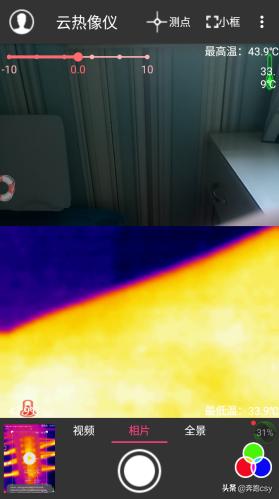

温度校准

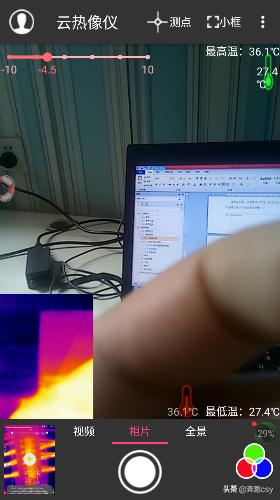

屏幕右上角隐藏栏目有一个温度校准，点击温度校准刻度条，可以向上调高10摄氏度，也可以在当前温度上降低10摄氏度，并且可以在取景、拍照、拍摄的任何时间，设置为-10到10摄氏度的任何值都可以，下图是在当前温度上整体下降4.5摄氏度，调节的精度为0.1

摄氏度。

热点动态追踪

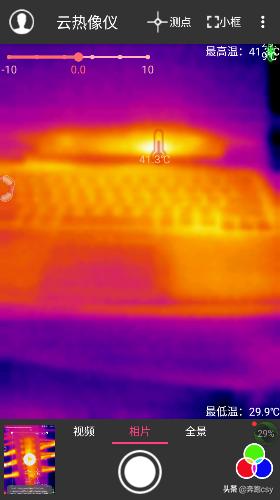

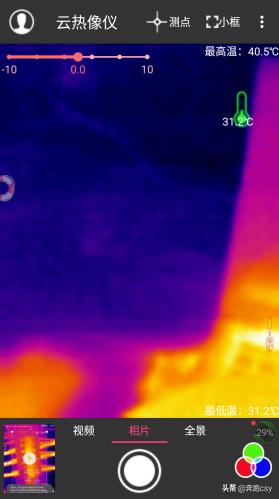

在取景器的上面会有一个最高温和一个最低温的温度动态*踪器追**，时刻捕捉当前取景器内的最高温和最低温并以图标标示出来。例如，下图表示的最高温在笔记本电脑和键盘和显示器的连接处为最高温用

符号标示，温度值为41.3摄氏度；最低温在右上角用

标示，温度值为29.3摄氏度。
