EVK-SM9300是为SOM-SM9300提供评估的评估板套件，基于 NXP/Freescale I.MX6Q。它由核心板SOM-SM9300和底板BB-ESDSM00组成。

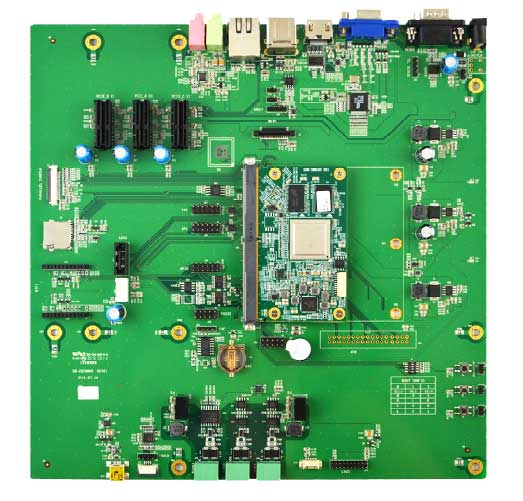

底板BB-ESDSM00的接口及板子尺寸遵循Micro-ATX标准9.6*9.6 inches设计，它提供了大量的外设接口资源，同时也考虑了可扩展性及其他平台的兼容性，也尽可能把SMARC标准的IO引出可测。

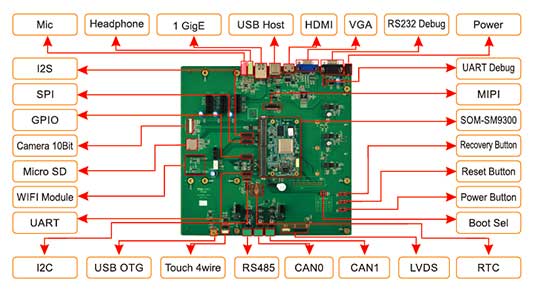

它具有2路USB2.0 Host高速接口、1路OTG接口、大容量的TF卡扩展存储、eMMC存储、10位并行Camera接口、MIPI 2Lanes Camera接口、HDMI接口、LVDS接口、扩展了VGA接口、扩展了4线Touch接口、1路千兆网络接口、3路PCIE X1接口、一路SATA接口、 WIFI和BT、MIC输入、AUDIO 输出、I2S接口、UART、2路CAN、RS485等接口。同时为了方便客户扩展，除了AFB扩展接口，部分 UART，I2C，SPI、SPDIF输入输出等资源分别引至排线插座，方便用户功能扩展。

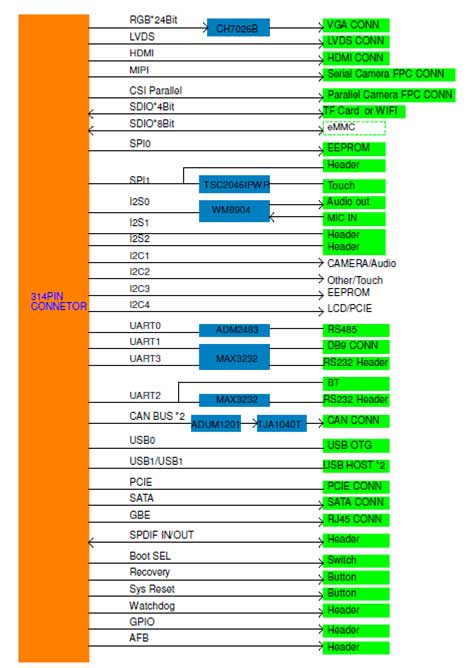

系统框图:
硬件特性:
处理器:
-
一个DB9 RS232通信串口
-
板载DDR3 1GB
-
支持 4GB eMMC flash, 4MB QSPI, 32KB EEPROM
通讯接口:
-
一个DB9 RS232通信串口
-
1个10位数字摄像头接口
-
1个2lanes MIPI摄像头接口
-
1路千兆以太网络接口（RJ45接口）
-
1路RS485接口
-
2路CAN接口
-
1路USB OTG接口
-
1个TF卡接口 （TF卡与WIFI模组不能同时使用）
-
1个WIFI/BT模组接口 （TF卡与WIFI模组不能同时使用）
-
3个PCIe X1扩展插槽，支持PCIe扩展卡
-
多个2.54间距扩展Header接口（扩展I2C，UART，SPI、GPIO等信号）
板载存储器:
-
eMMC
-
一个16 Mbit的SPI Flash
-
一个256kb的EEPROM
调试接口:
-
1个板载DB9 RS232调试串口
-
音频/视频接口 RTC实时时钟
音频/视频接口:
-
VGA 接口
-
HDMI接口
-
LVDS接口
-
MIC 输入接口
-
Audio 输出接口
其他接口和按钮:
-
电源接口（12V 圆孔DC电源接口）
-
Reset按键/Power按键/Recovery按键
-
RTC实时时钟
电气特性:
-
工作温度：0~70℃
-
输入电压：12V@2.5A
-
工作湿度：20% ~ 90%（无冷凝）
-
主板尺寸：243.84 mm×243.84 mm
-
PCB规格：4层板设计
-
RoHS合规
软件特性:
| OS | Item | Features | Description |
|---|---|---|---|
| Linux | Kernel | Version | 4.1.6 |
| Drivers | USB OTG,USB Host, Gigabit Ethernet, TF, eMMC , EEPROM, SPI-Flash, CAN, RS485, Audio, LCD Controller (supports 4.3- and 7-inch LCD), RTC, HDMI, VGA, Touch driver, Button, UART, LED, Camera, WiFi | ||
| File system | UBIFS | Default root file system used by debian |
Applications:
-
车载娱乐系统
-
数字标牌
-
安防系统
-
医疗仪器
-
工业控制
