作者：邛崃侯建辉
在实战维修中，依据积累的经验，检查并确定故障点的过程，会耗费大量的时间。有些修理工为了节省时间会使用配件代换法，这种方法有时会很快，但遇到较复杂的故障，可能更浪费时间。在这个时间就是金钱的时代，真是伤不起！
图片转自摩托中国
大家都清楚，要实现快速维修，快速确定故障点就很关键。所以，如果手中有个协助快速判断故障的利器，将会让你的维修事业如虎添翼。

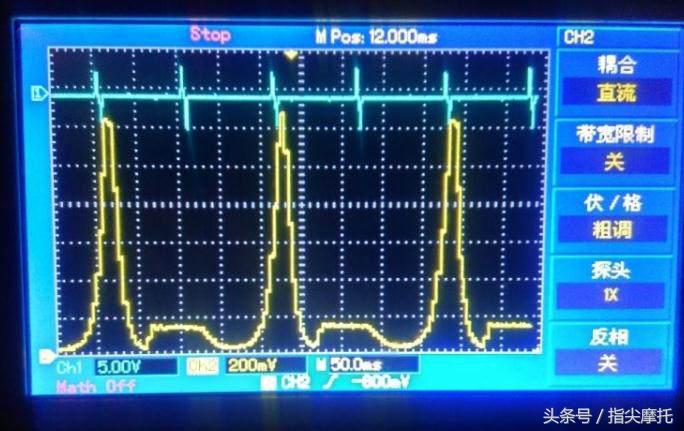

利用示波器的波形分析，来辅助诊断故障的方法，无疑是一种比较好的手段。来看一个实例：

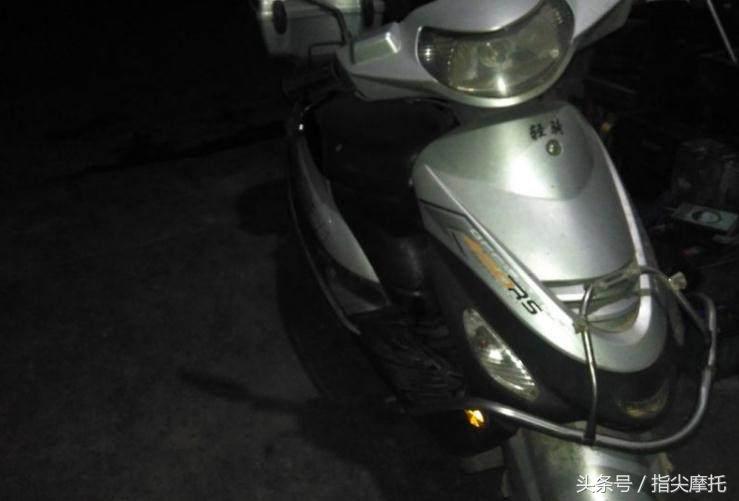

有个车主傍晚推来一辆轻骑灵动踏板车，车主反映最近越来越难启动，现在彻底*工罢**，无法启动。

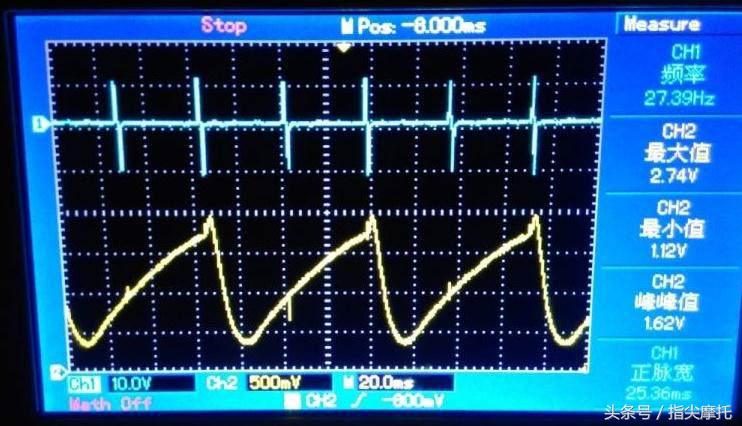

检查火花塞跳火正常，燃油也不缺，机油油量正常。为了快速查找故障，决定采集波形分析。首先采集缸压波形，如图。
图片转自摩托中国
图片转自摩托中国
通过与正常波形的对比，这是一个异常波形。在进气冲程段，没有负压产生，推断进气门存在漏气。

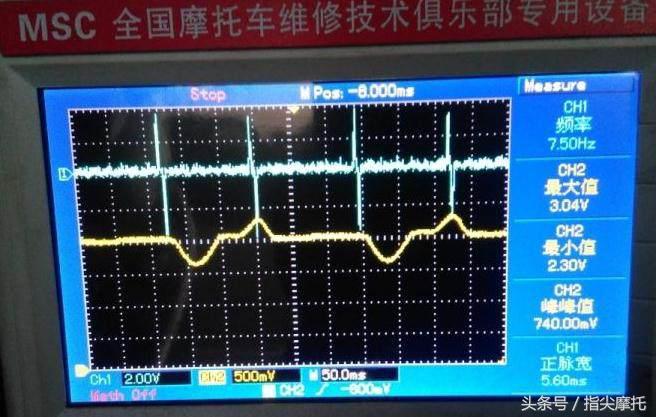

为了验证故障，又采集进气压力波形，如图。
图片转自摩托中国
从波形上依然分析出，在压缩上止点，波形峰值电压超出正常值，进气门存在漏气现象，至此故障确定！

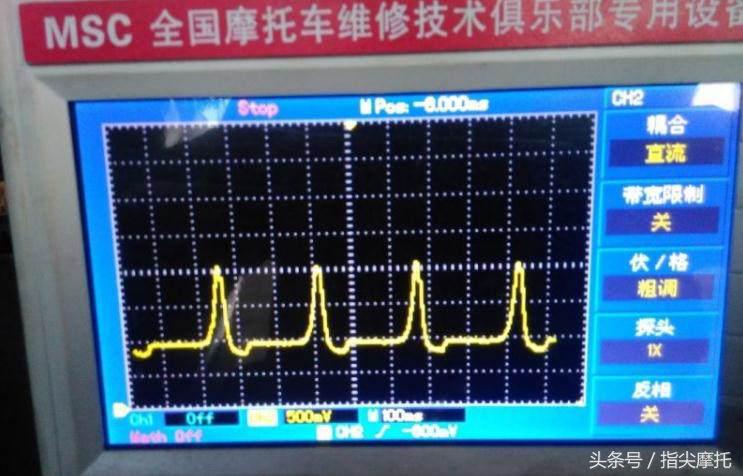

拆开配气室盖，检查发现进气门无间隙，排气门间隙正常。调好进气门间隙，装回配气室盖，试启动，发动机顺利启动。调节化油器，调出正常标准波形
图片转自摩托中国
至此，故障排除！手中有利器，故障秒判断，可以节省大量时间。
