这是一款2013年发布的非常优秀的桌面音频产品，主要用来提升电脑和手机的音质，做工精致，外形小巧，功能齐全，尤其是声音，要不是亲耳听到，还真差点相信了网上的流言，出乎意料的满意：通透干净精准，推动力强劲有弹性，声场宏大动态逼真，不论任何类型的音乐都演绎的栩栩如生，是属于HIFI品质的声音。很多人都会以价论声，一看价格不高又是索尼牌，就盲目跟风认为素质一般，还有人怀疑索尼的专业性，多少都是受杂牌小喽啰的枪文影响，有大量的朋友至今仍蒙在鼓里，但我想告诉你的是，在没有亲身体验之前就随意相信各种说辞那是不尊重事实的态度，一切都会在你亲自聆听过后真相大白。索尼在民间知名已有悠悠几十年的历史，一直是电子产品的领导者和弄潮儿，经典产品不胜枚举，从而也使至少两代人为其信仰充值，并封为“*法大**”，我们没有任何理由怀疑索尼的专业水准，只是因为小众需求，市场狭窄，索尼并不会用真实实力去研发超级产品
相比后来发布的产品以及市面上其他夸张的毫无音质可言的作坊产品，这真是一款诚意满满的作品，非常少见的让利于民，让大众也体验了一把来自大牌的品质关怀。
搜索了一下目前还没有此机的拆机图，自封为全网首拆，特别分享给广大爱好者一同欣赏，令人惊讶的是，在小小的机身里满满当当容纳了多个独立电路板，视觉饱满感爆棚，元器件琳琅满目，可谓是不惜工本，每个电板都与多个电板之间连接，但却井井有条。在拆解时也是颇费了一番功夫，电板的位置安排都很紧凑，牵一发而至全身，没有任何多余的空间供非专业拆解，所以还是有一定危险系数在里面，好在最后完全复原并没有剩下零件，赞一下我自己。因为我并不是专业人士，在拍摄特写部分时不一定准确，但尽量使每张照片都清晰可见，部分没有查询到信息的原件就不作说明了，还请专家学者多多指导多多包涵

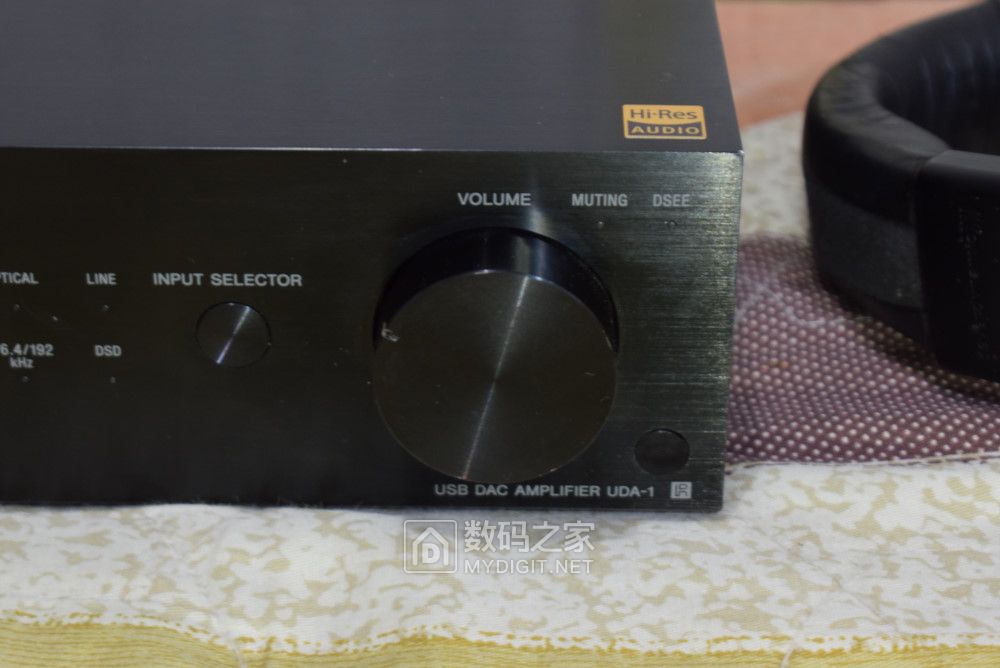

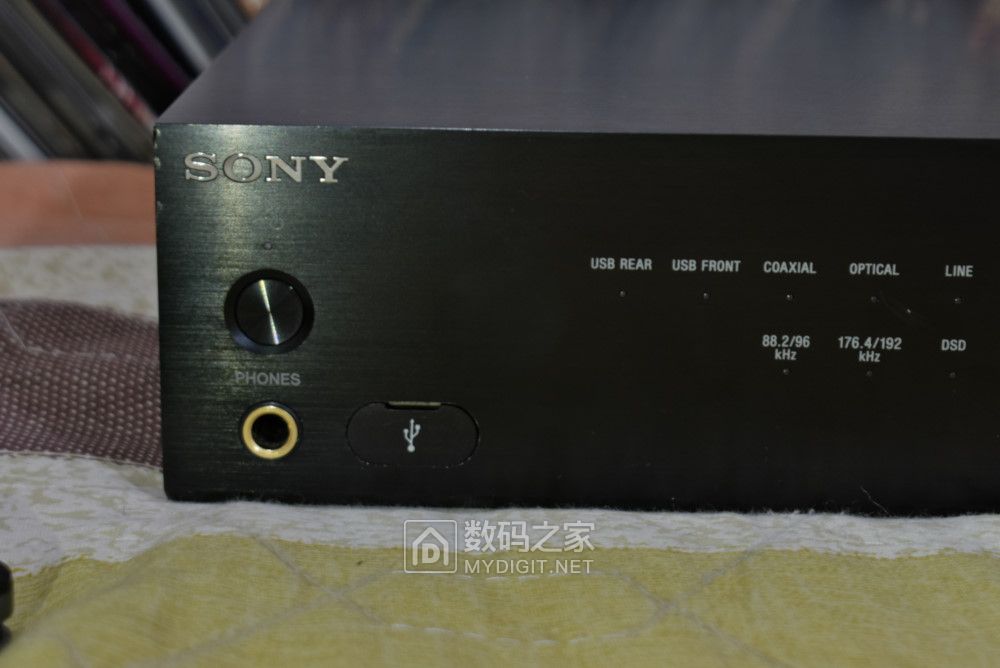

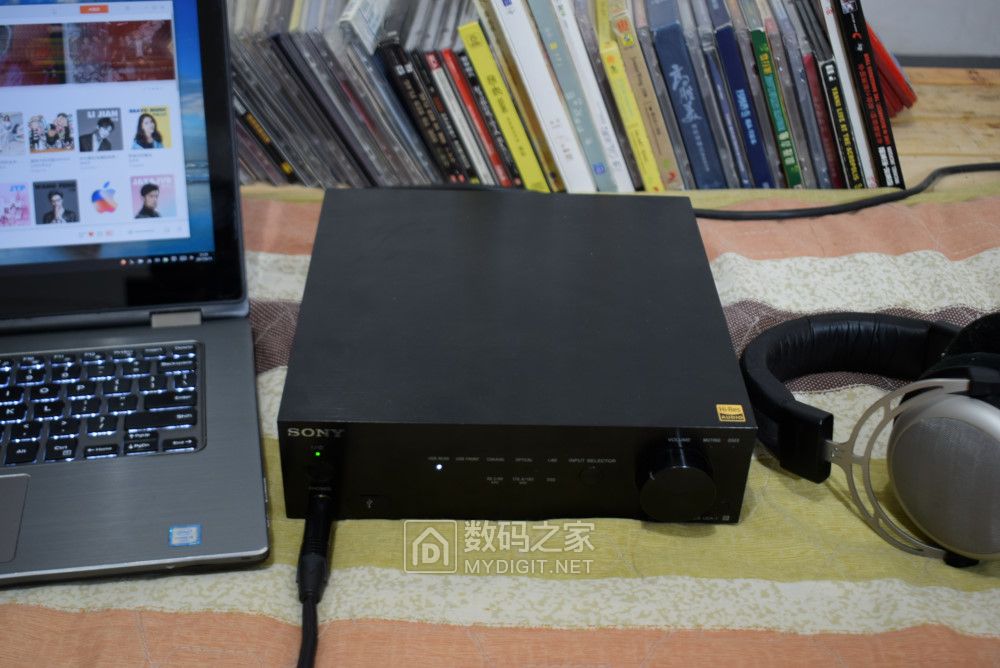

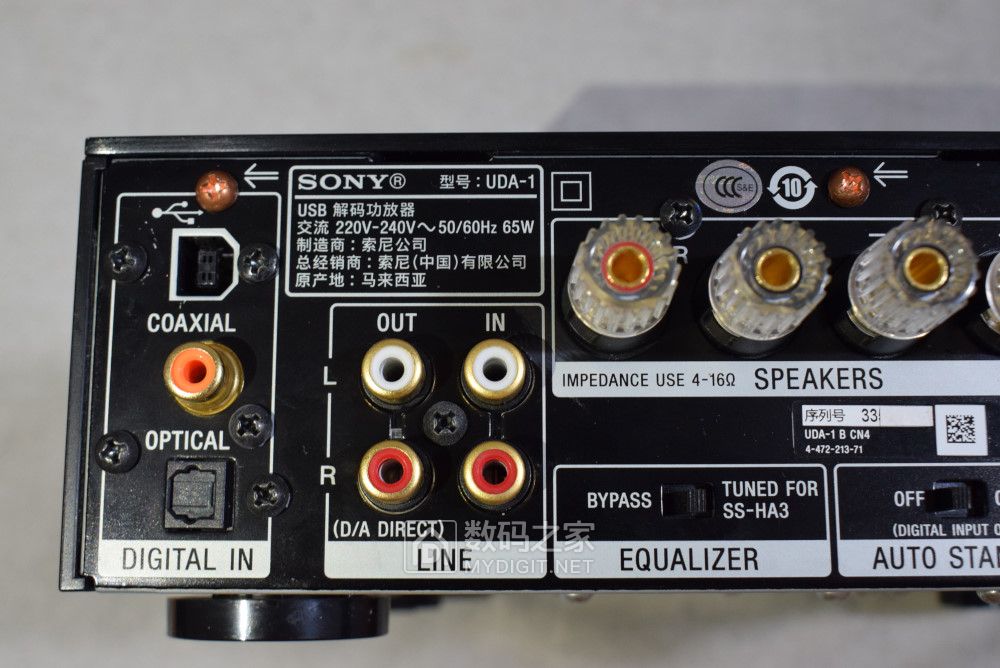

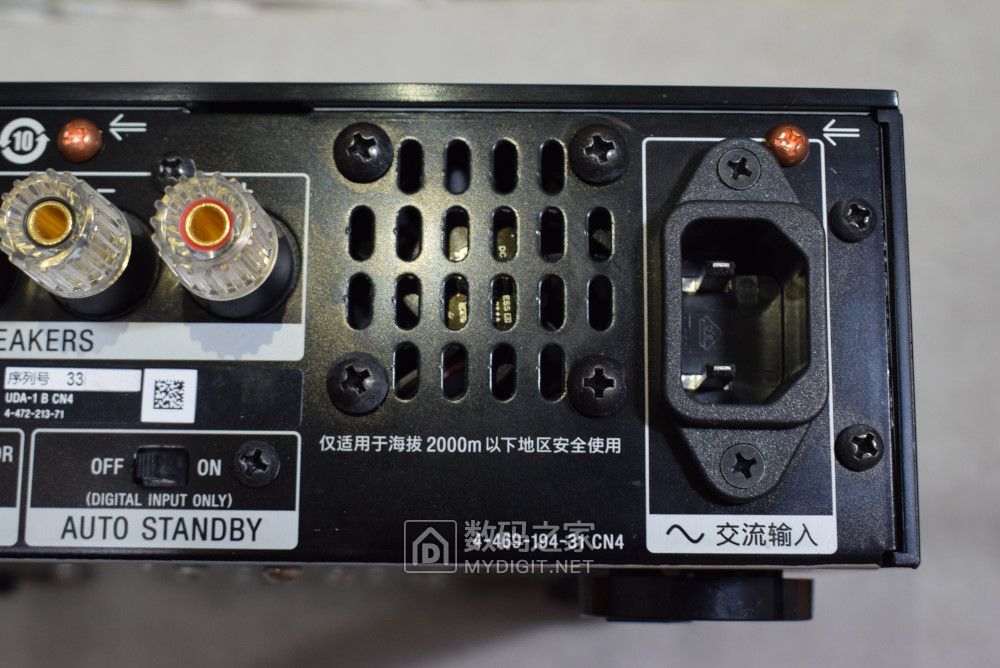

机器外观
可以看出机器前面板和上面板是一体的，并且是非常厚的金属，我做了个实验，人站在上面毫无问题

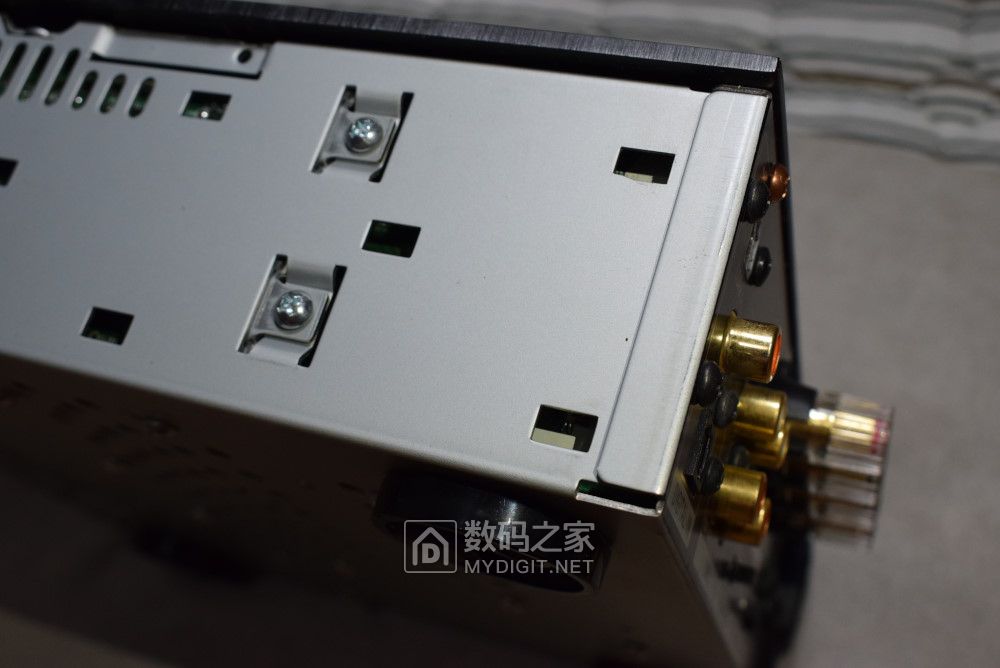

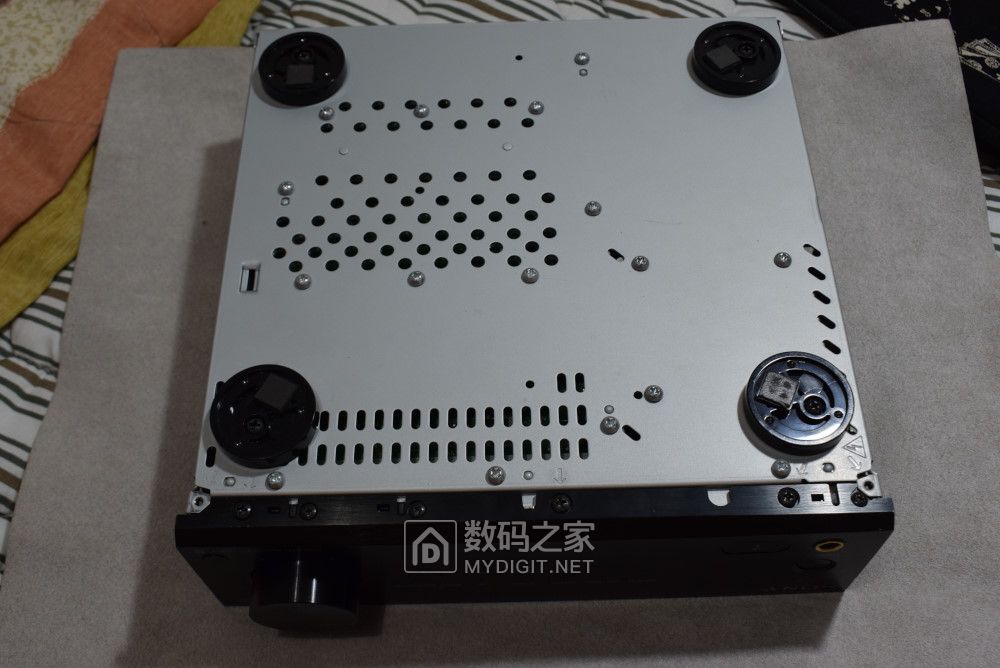

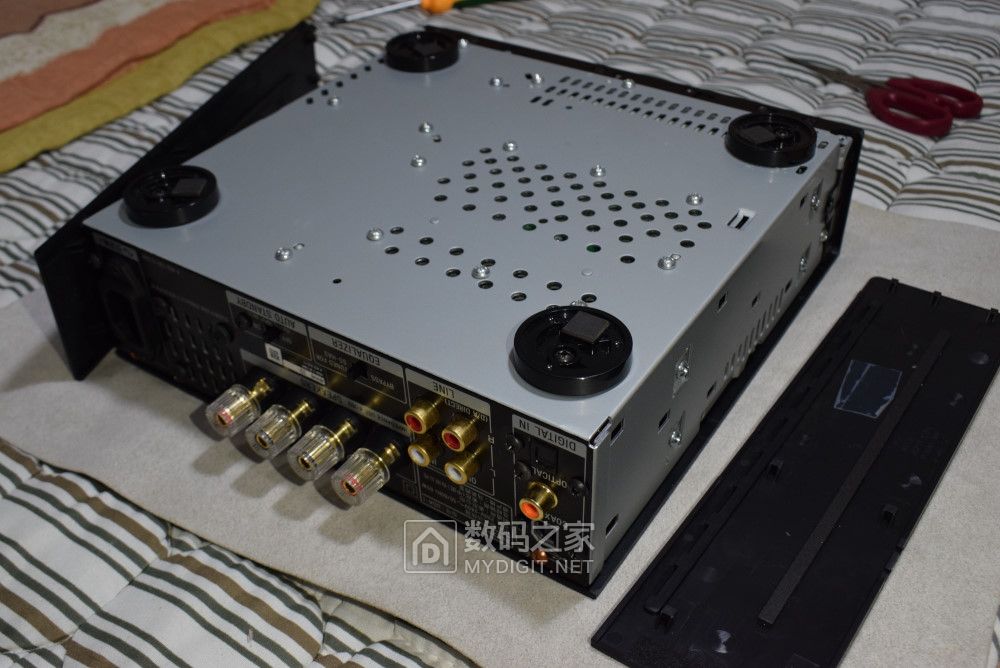

两个侧面各装了一个装饰塑料板，同时看出底面、侧面和后面是一整块金属

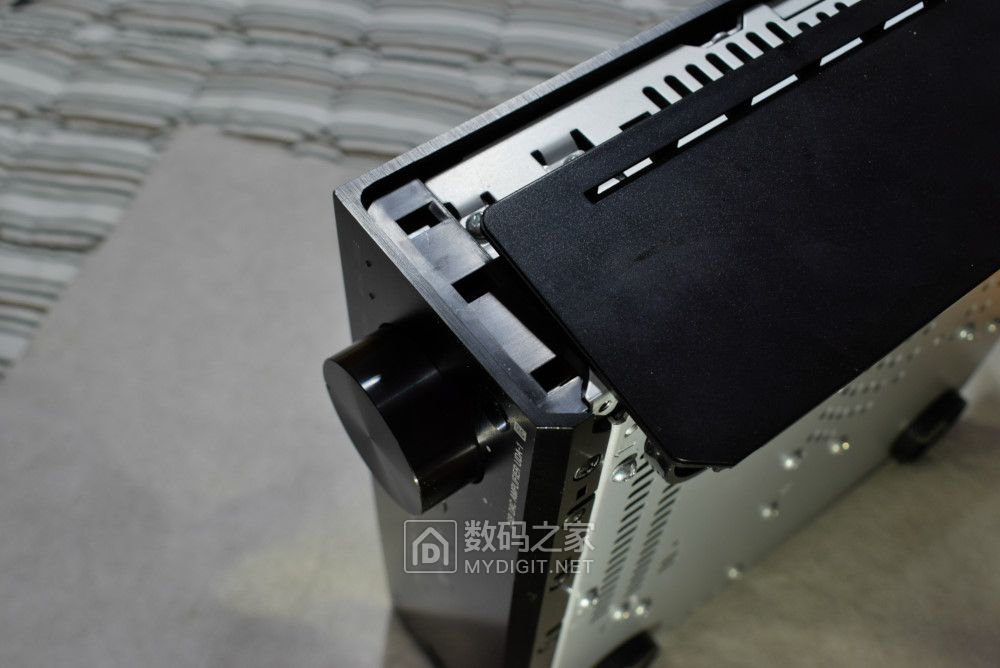

打开之后的样子

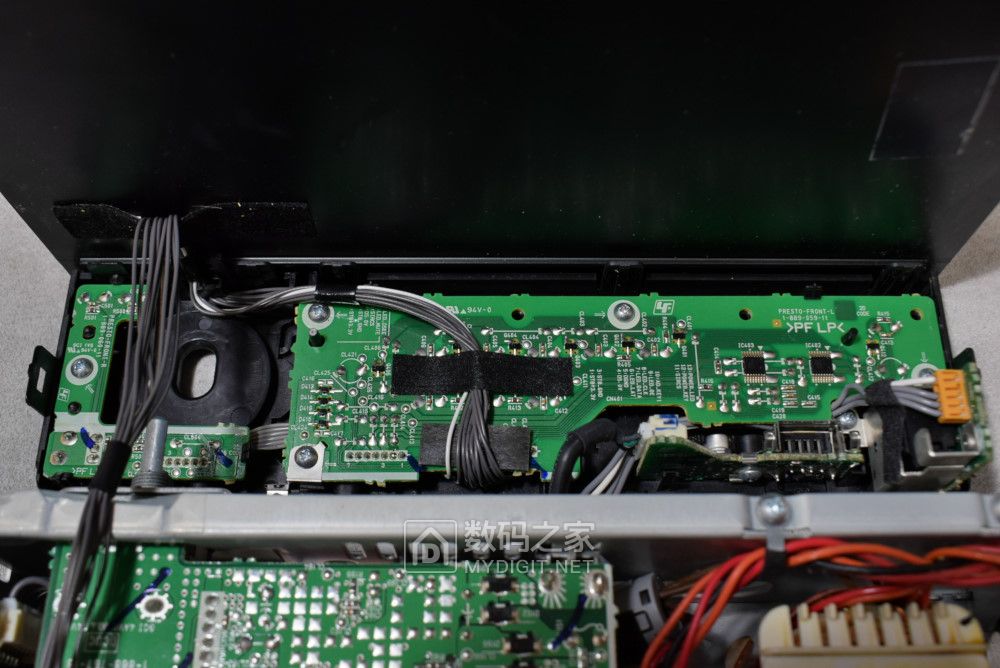

主体和前面板之间的连接情况，可以看出操作和指示电路板是独立嵌在机身框架之外的部分，设计非常精巧

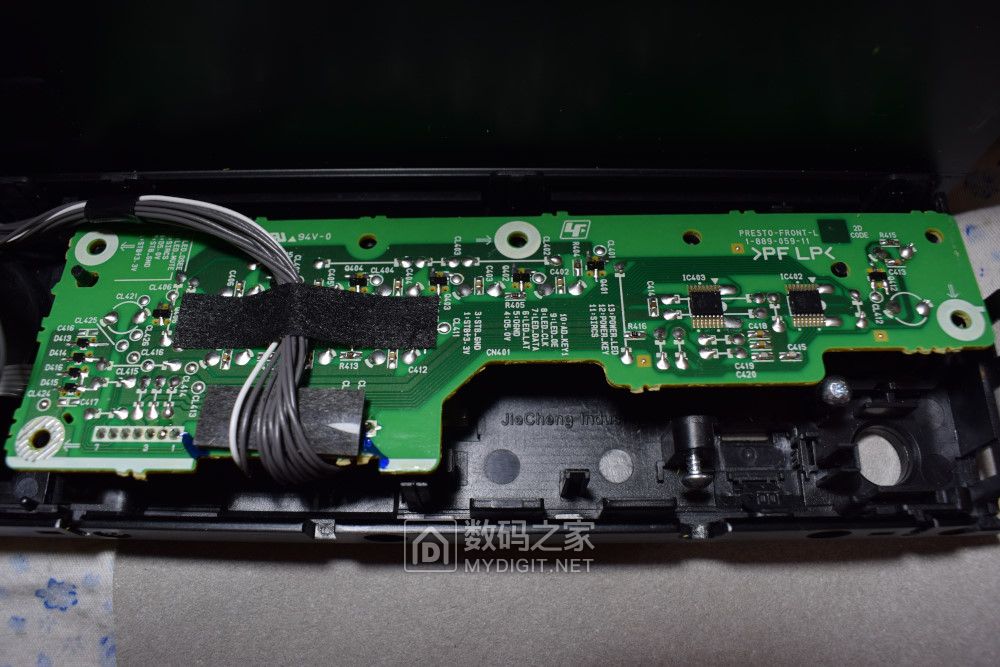

操作面板后面的整体布局

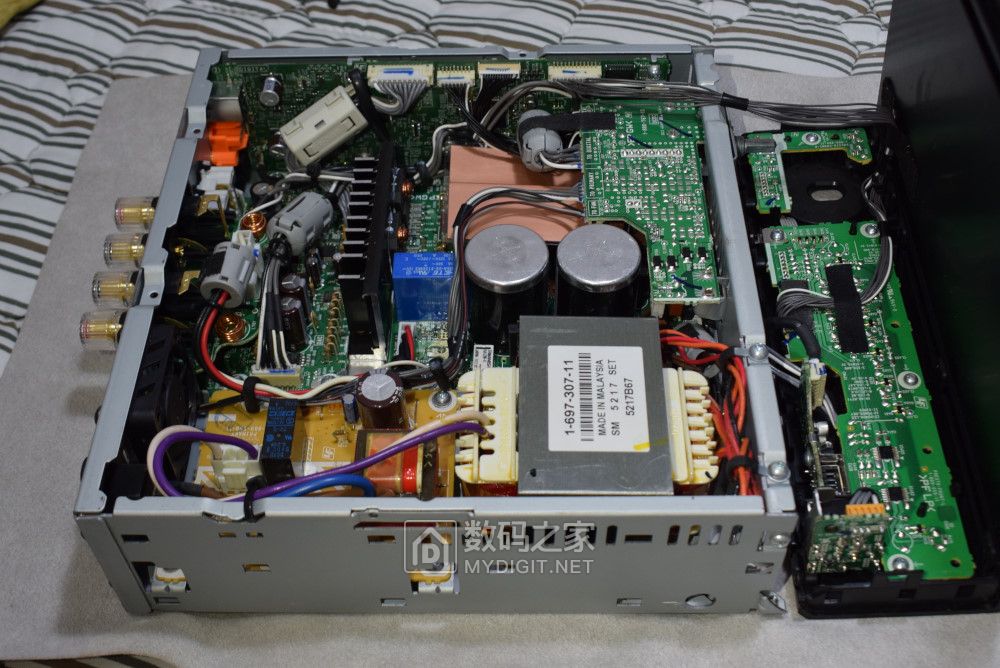

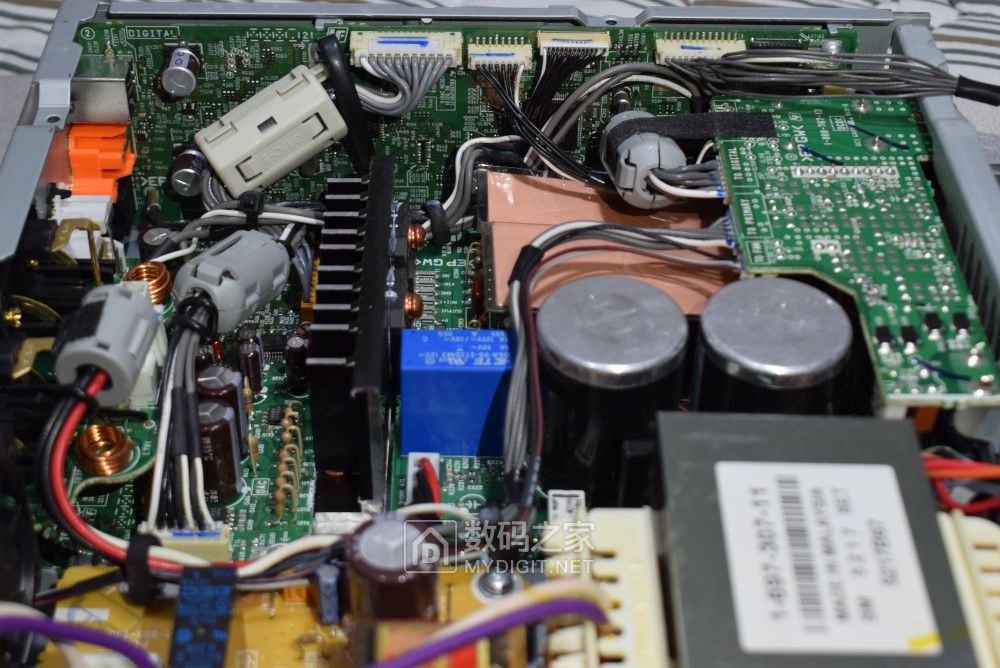

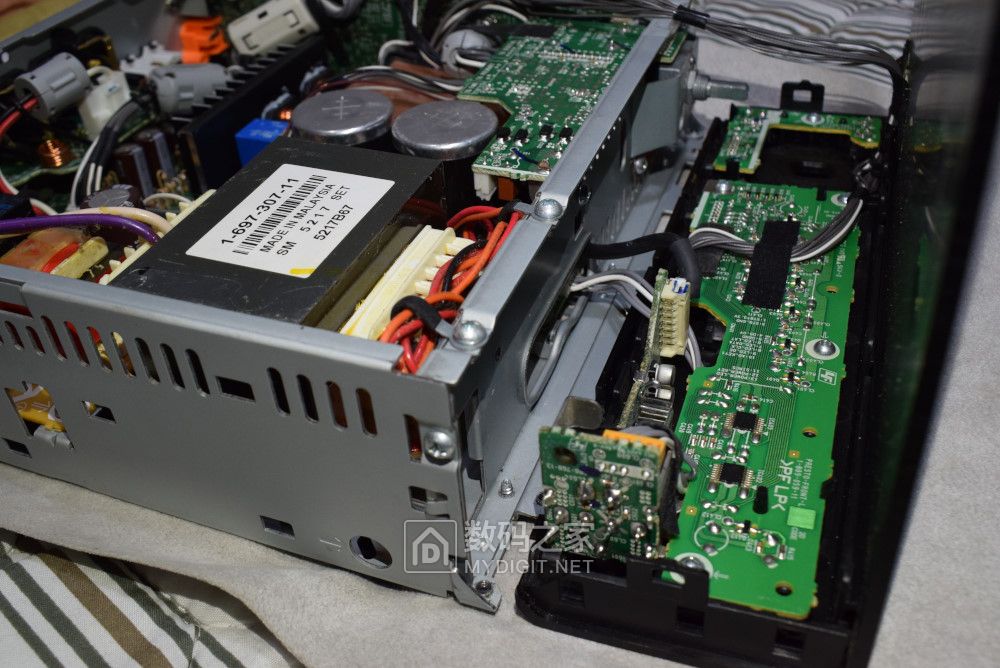

机身内构造
拆下音量控制模块和屏蔽罩之后的样子

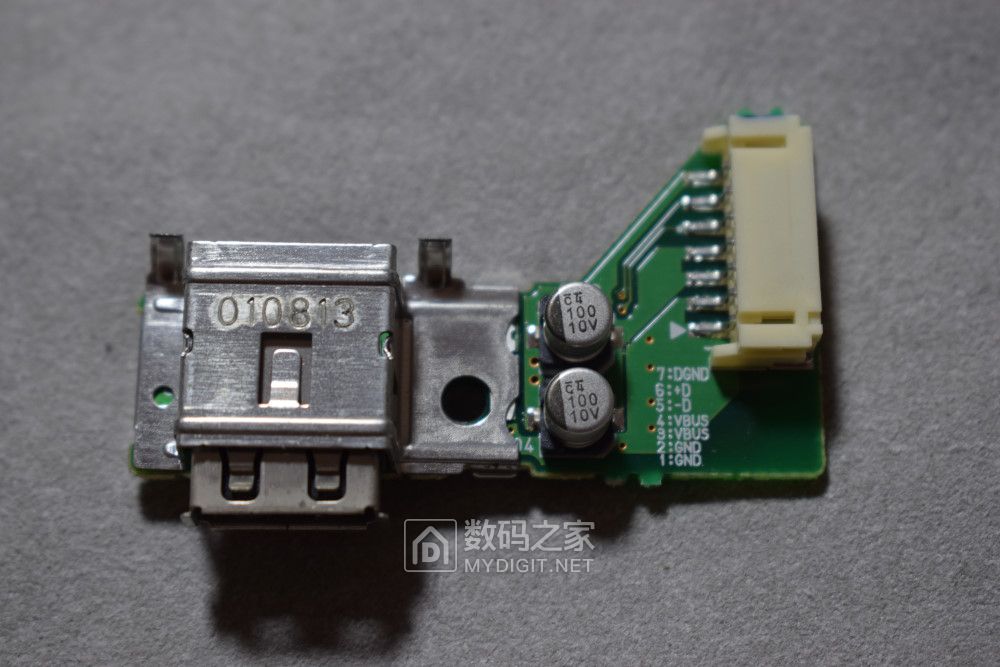

前置USB接口正面
前置USB接口背面

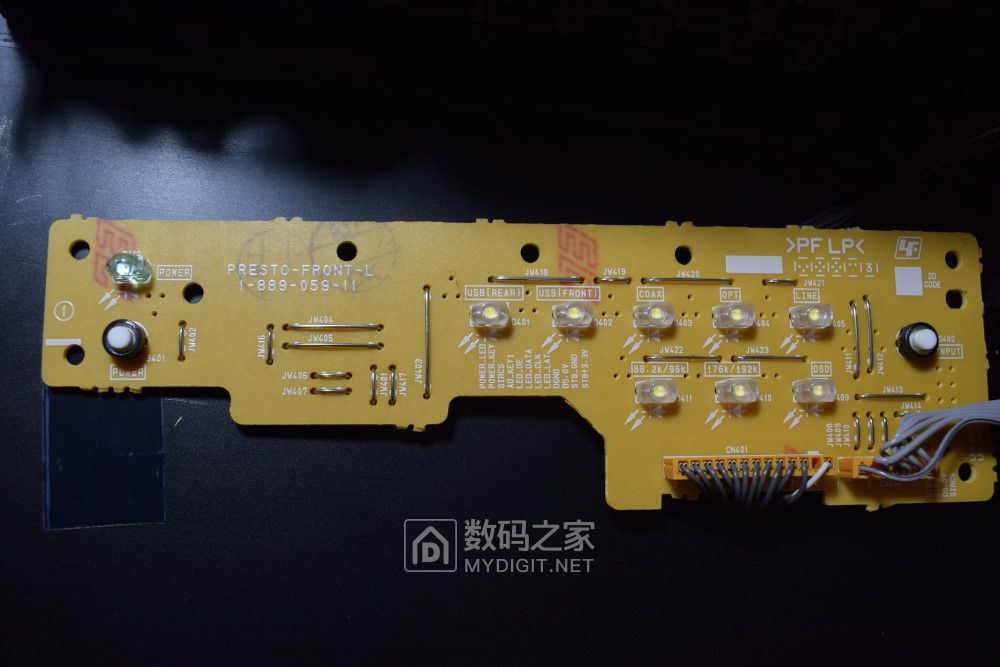

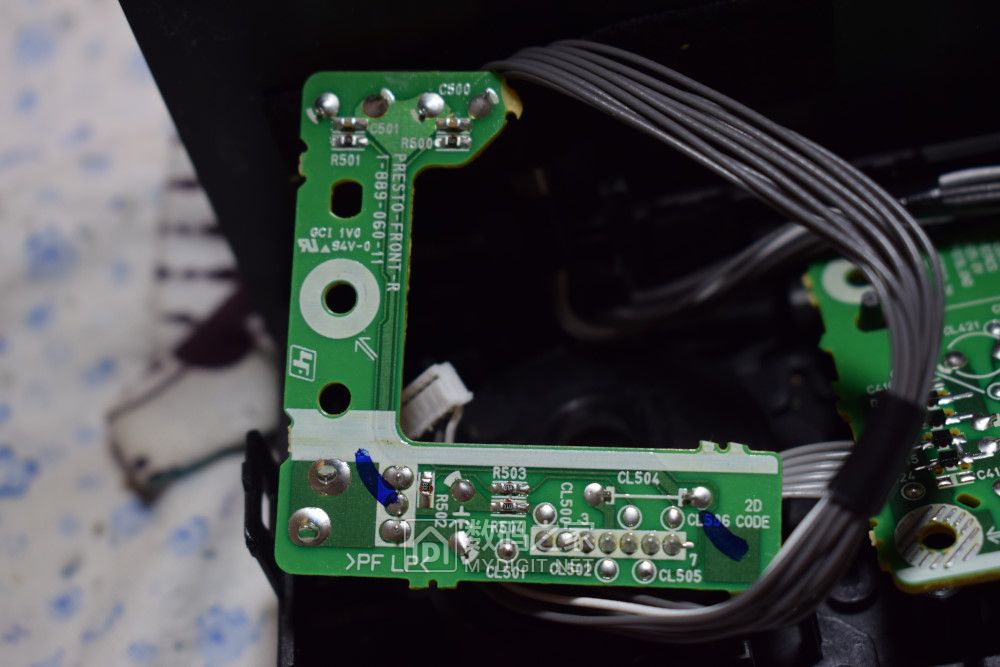

按键和指示电路板正面，含开关、模式选择按钮和九枚指示灯

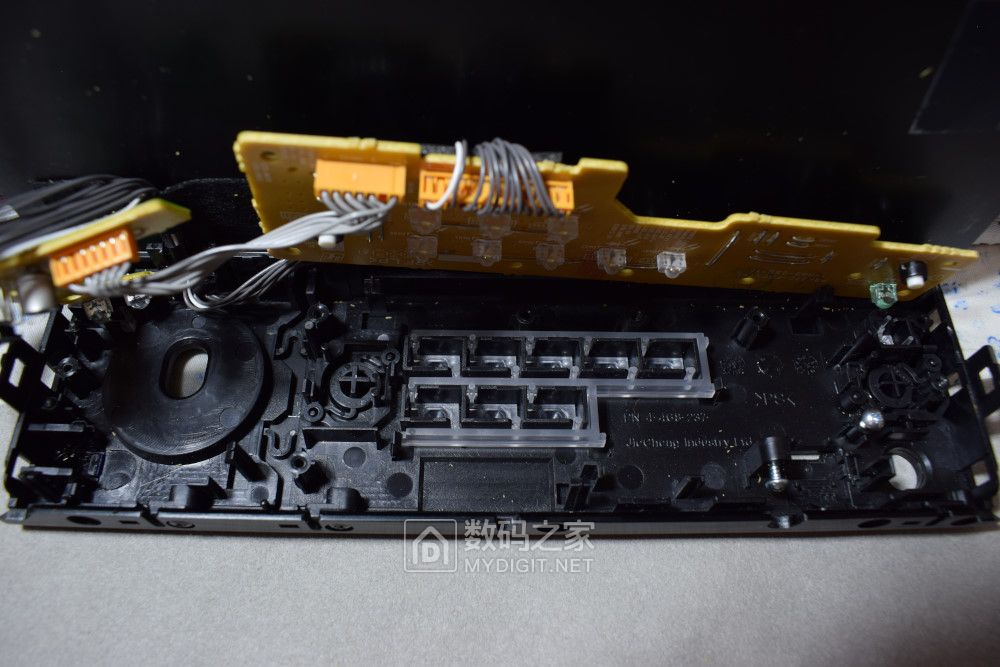

按键和指示电路板背面
红外遥控接收模块背面

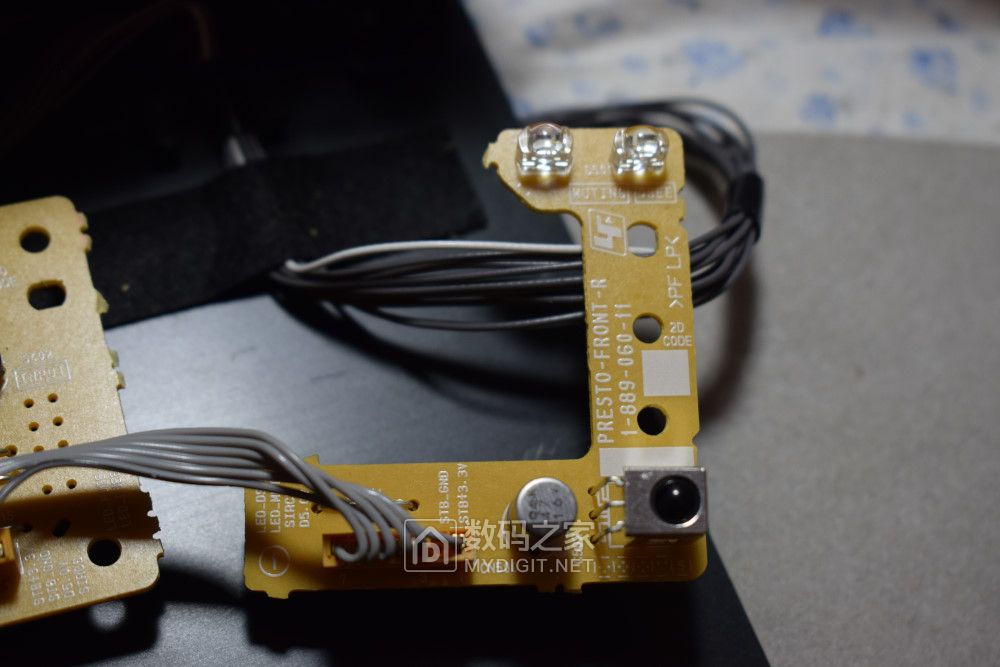

红外遥控接收模块正面，右下角那个就是接收器，含另外两枚指示灯

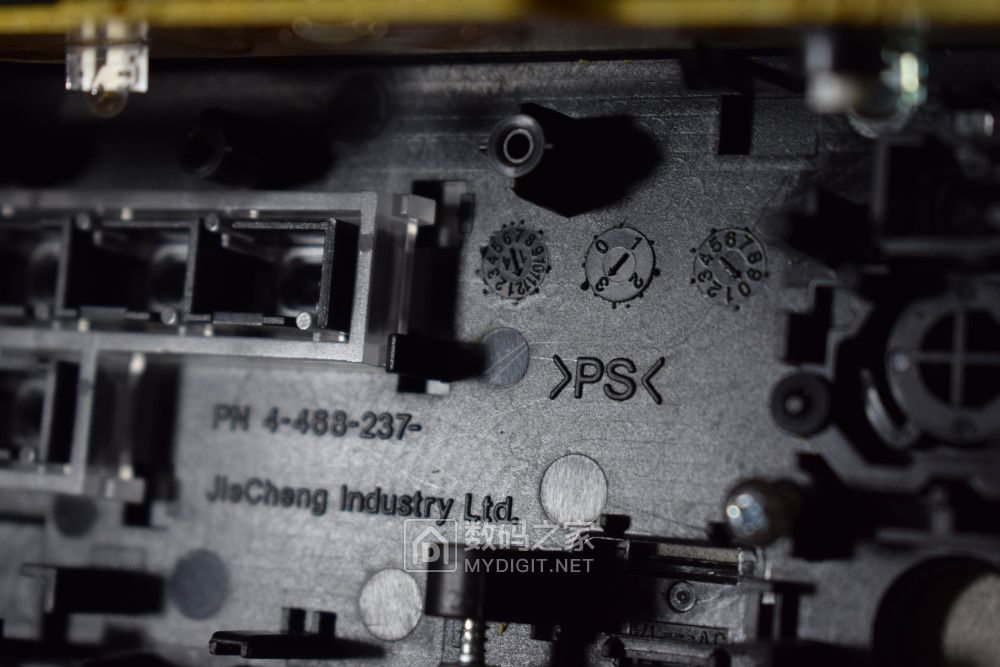

操作面板背面含生产日期信息2014.12.30

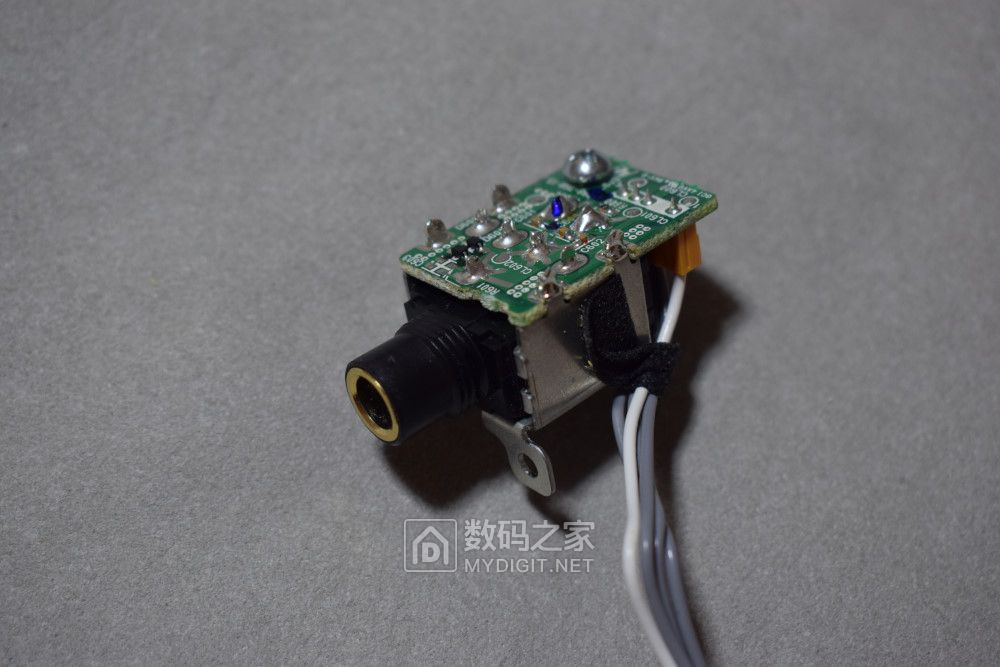

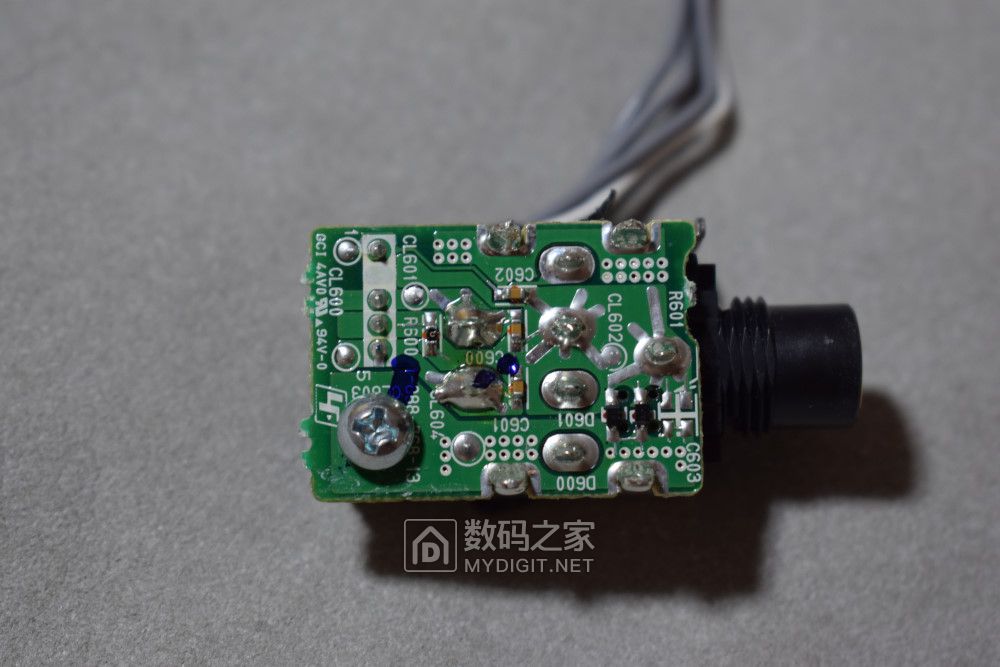

6.35耳机接口模块

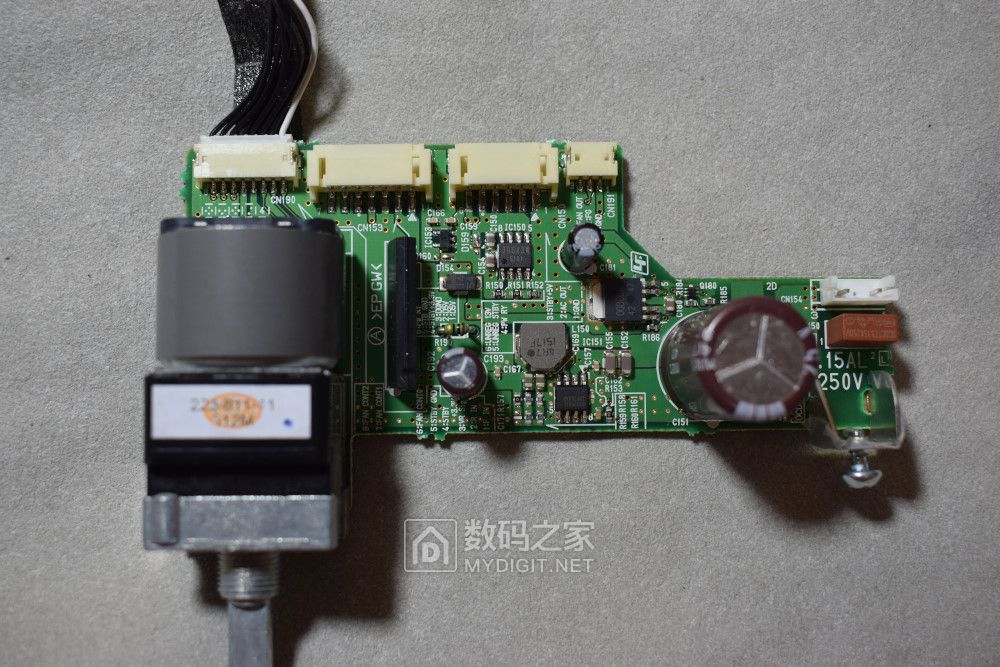

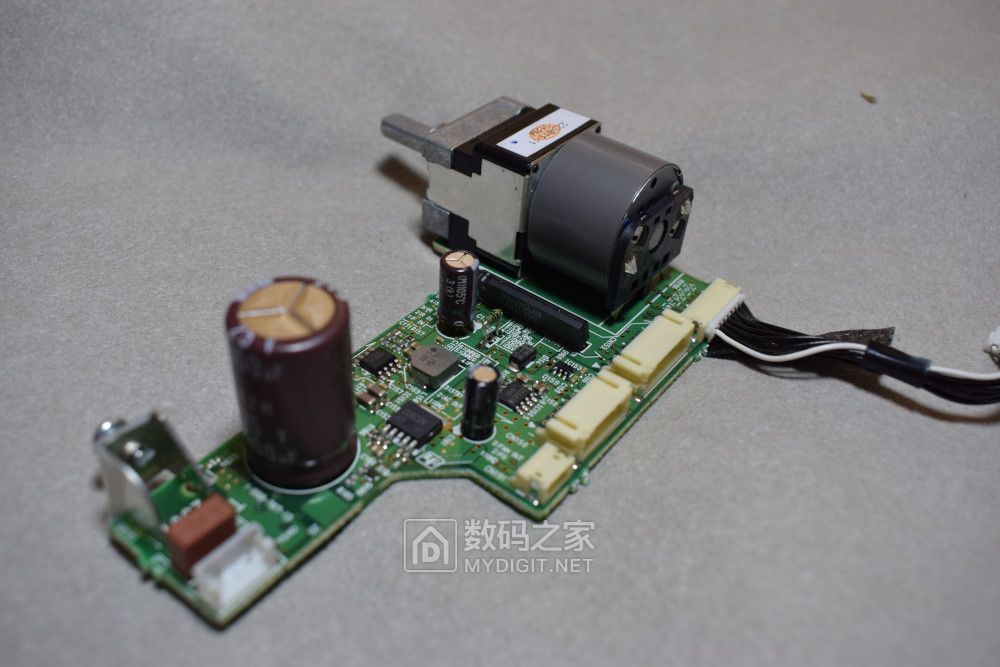

音量控制旋钮模块，包含电动驱动马达

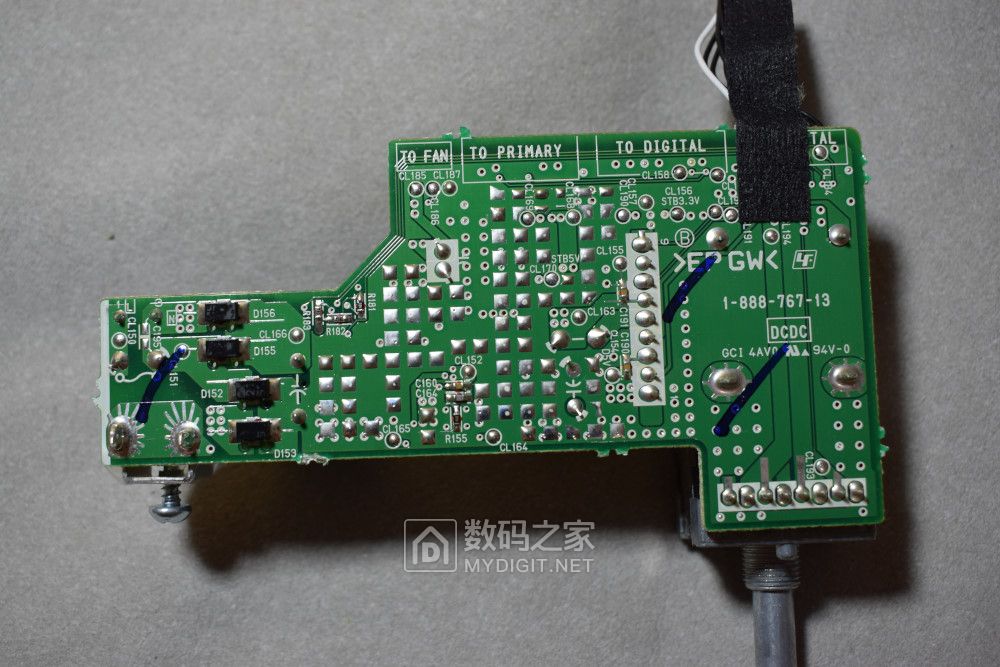

音量控制旋钮模块背面
音量控制旋钮模块侧面

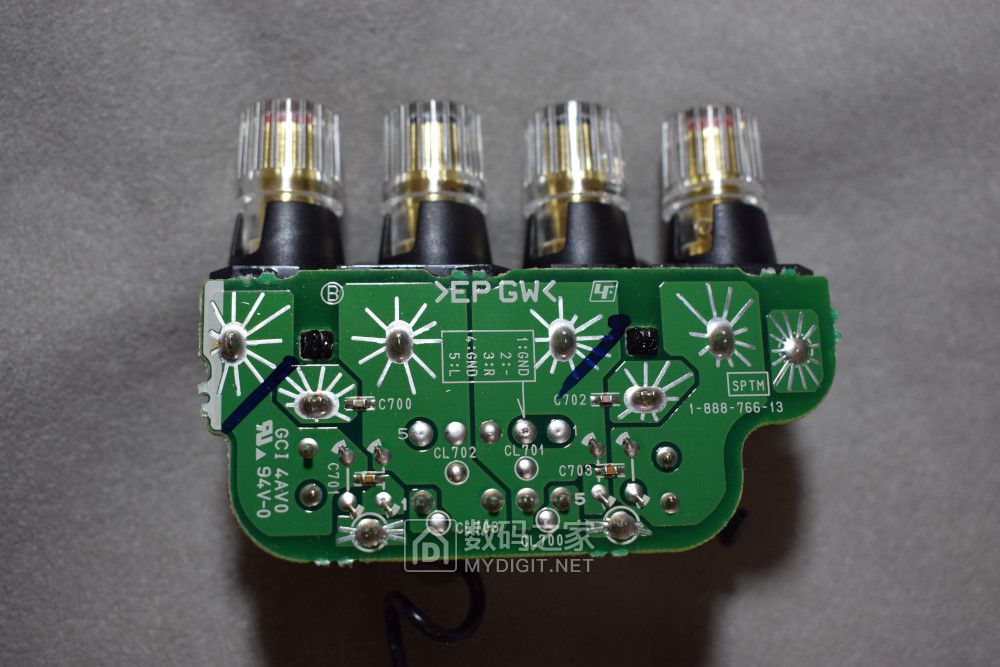

音箱接口模块背面

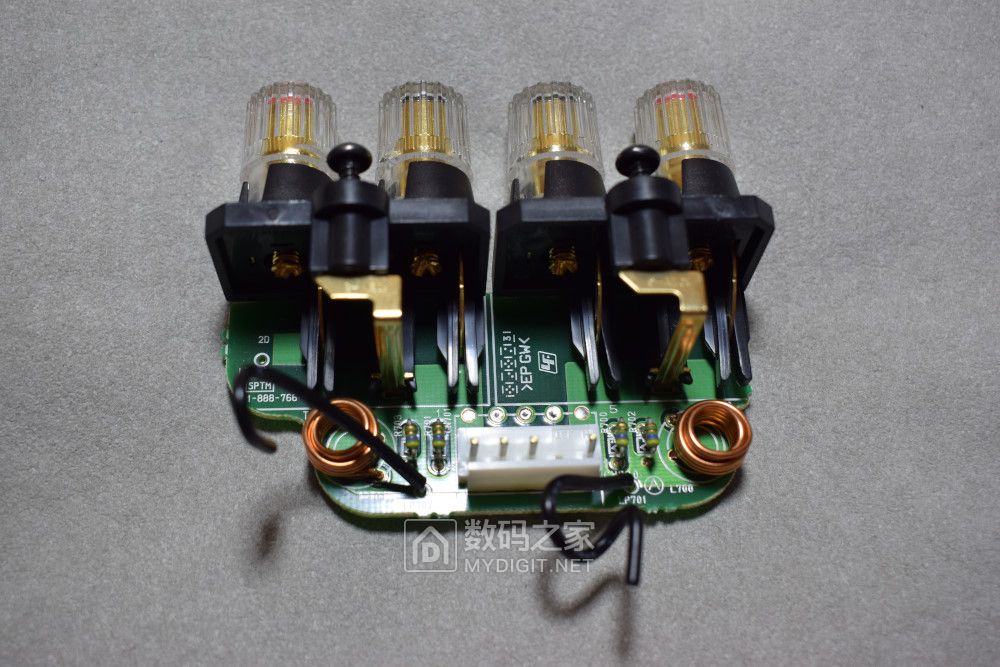

音箱接口模块正面

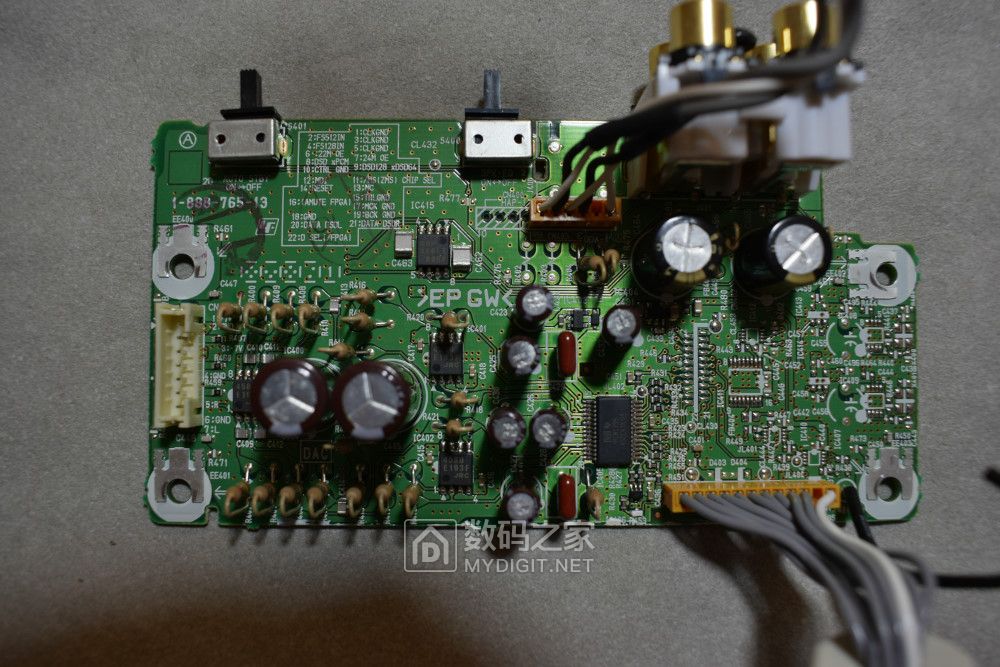

含LINE OUT、IN接口的电路板正面

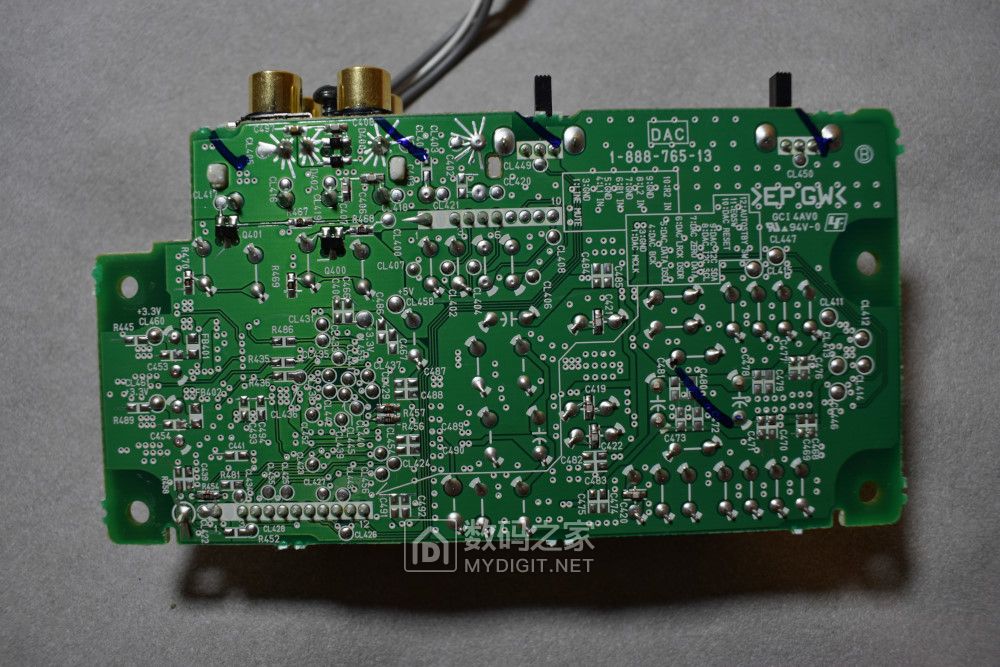

含LINE OUT、IN接口的电路板背面

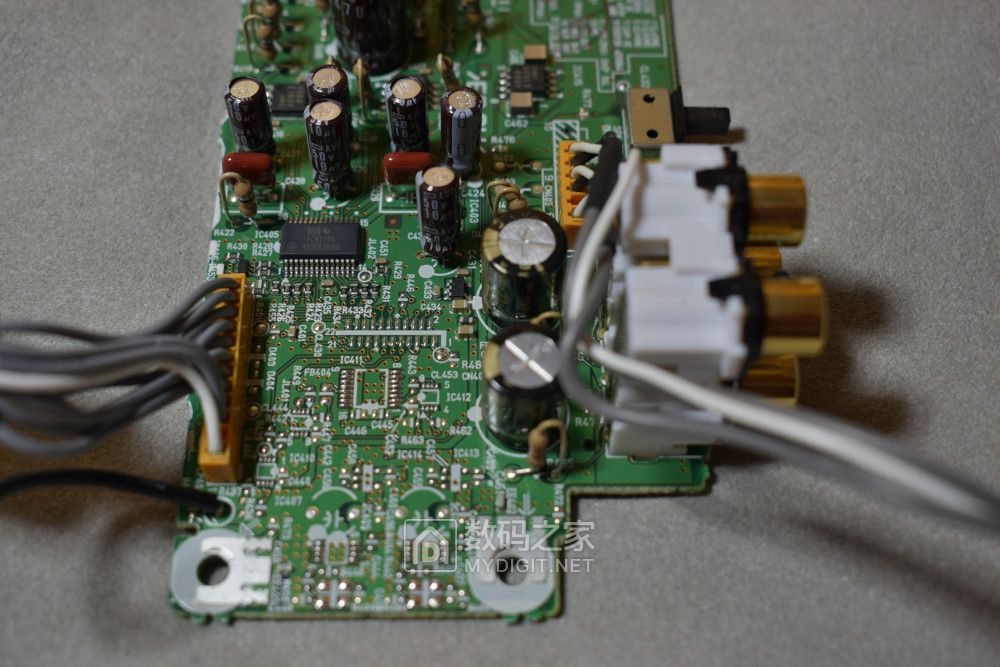

含LINE OUT、IN接口的电路板侧面，电容周围这些小巧玲珑的电阻器是为提升音质而设计的
其中的芯片为BB公司高音质解码芯片PCM1795

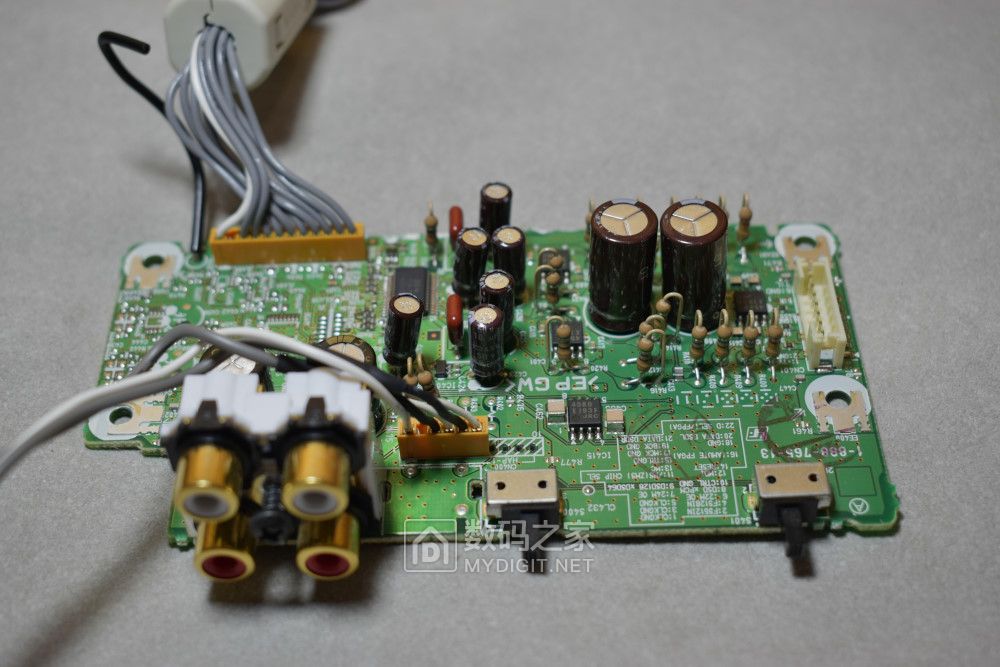

含LINE OUT、IN接口的电路板

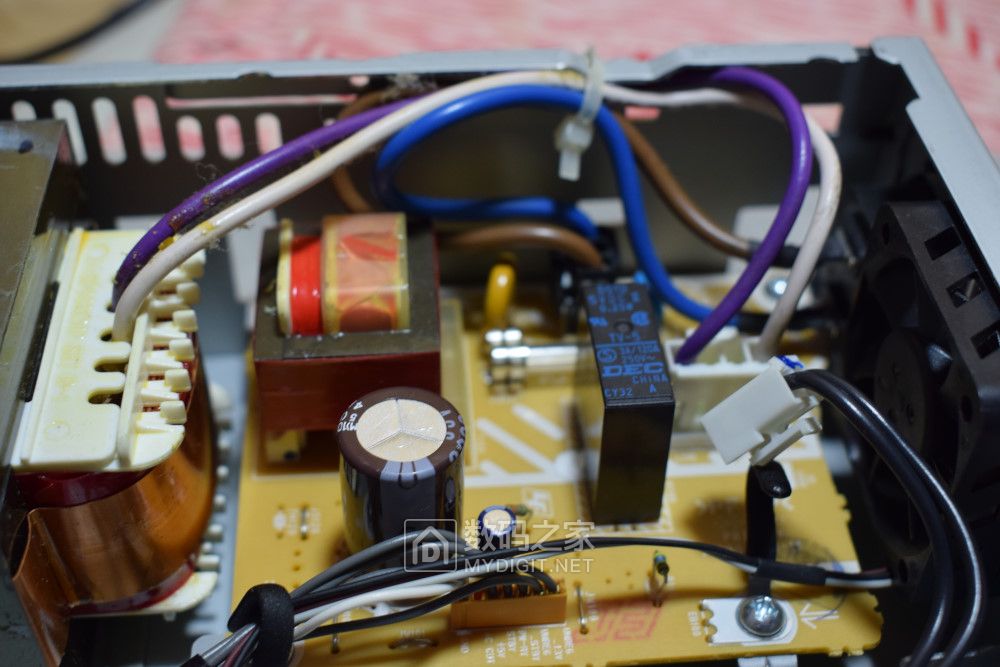

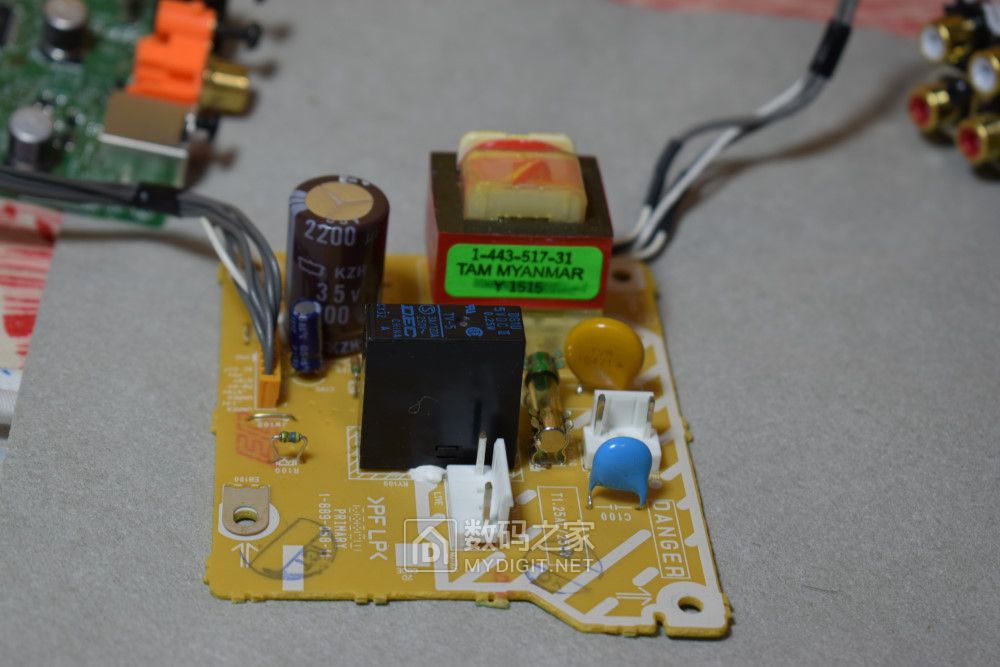

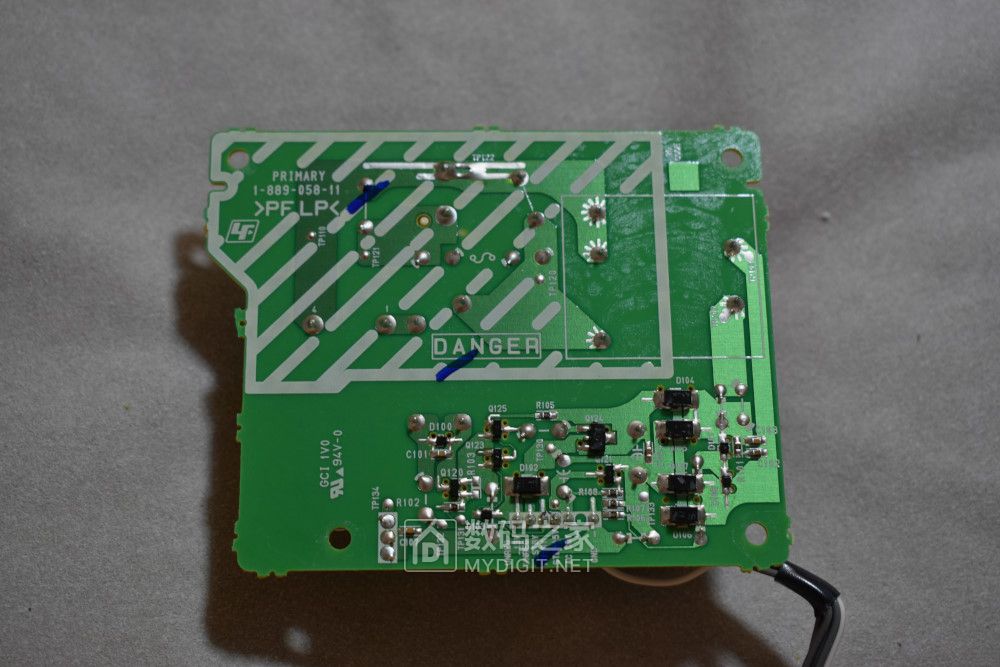

市电进来后先进的这块板，我们临时称它为电源模块

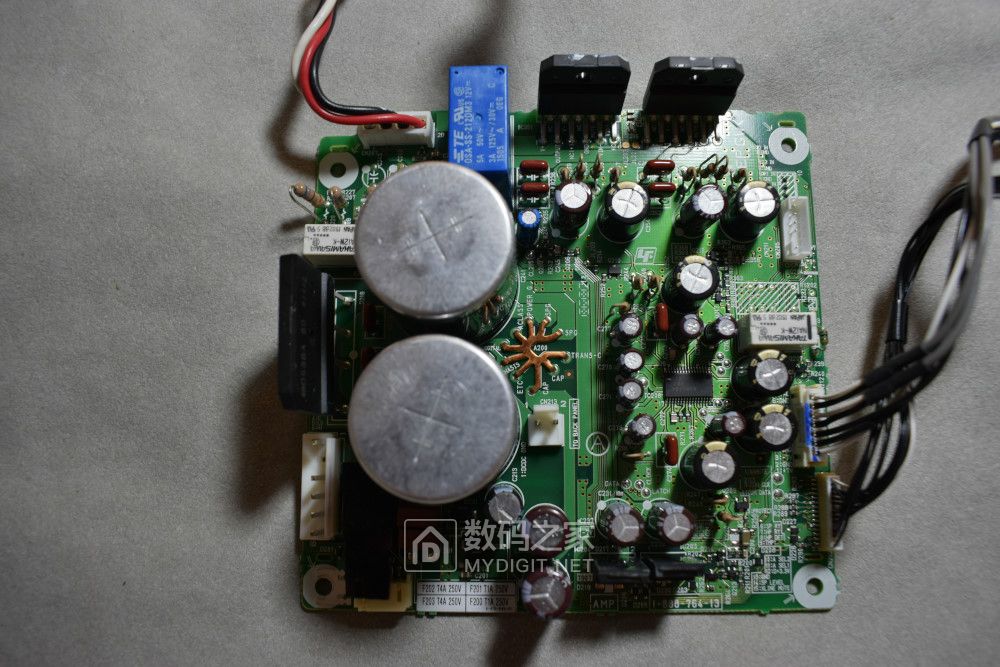

功放模块

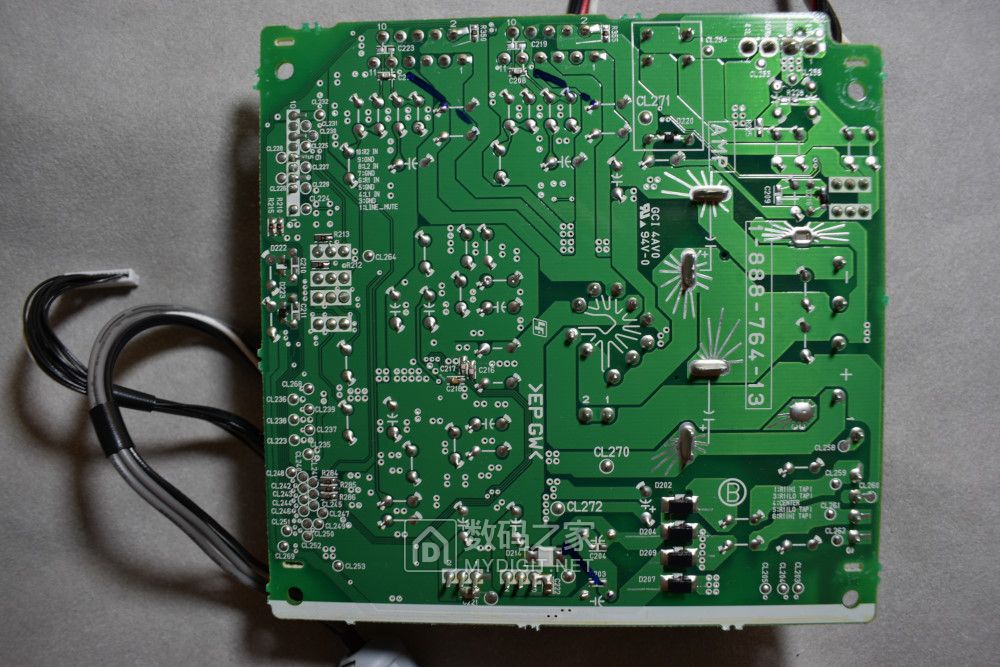

功放模块背面
超大电容器应对声音信号的剧烈变化，单点接地结构带来跃动感的音质

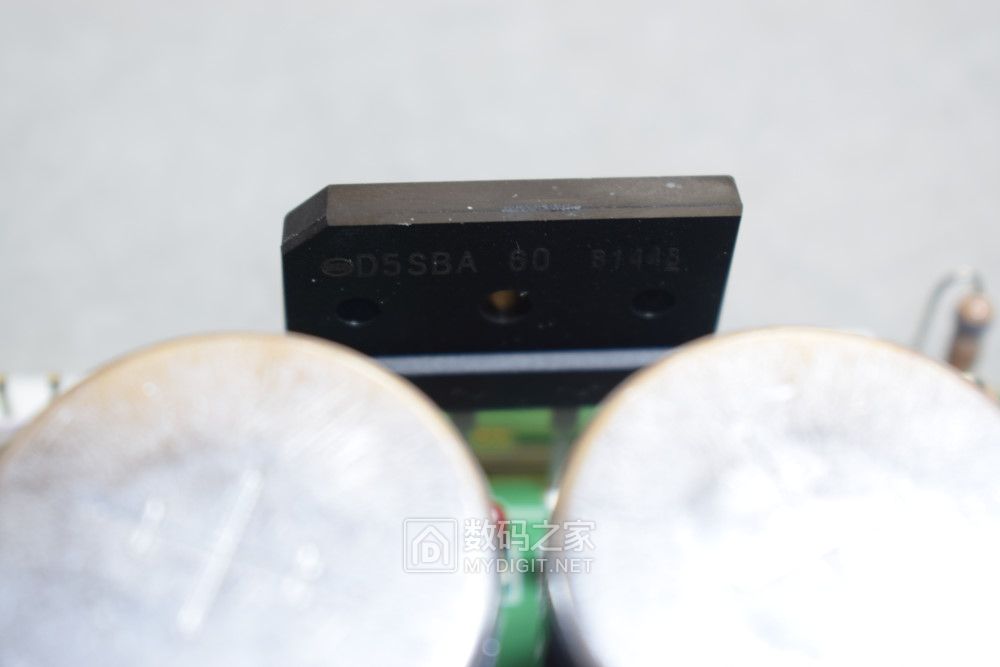

D5SBA60整流桥

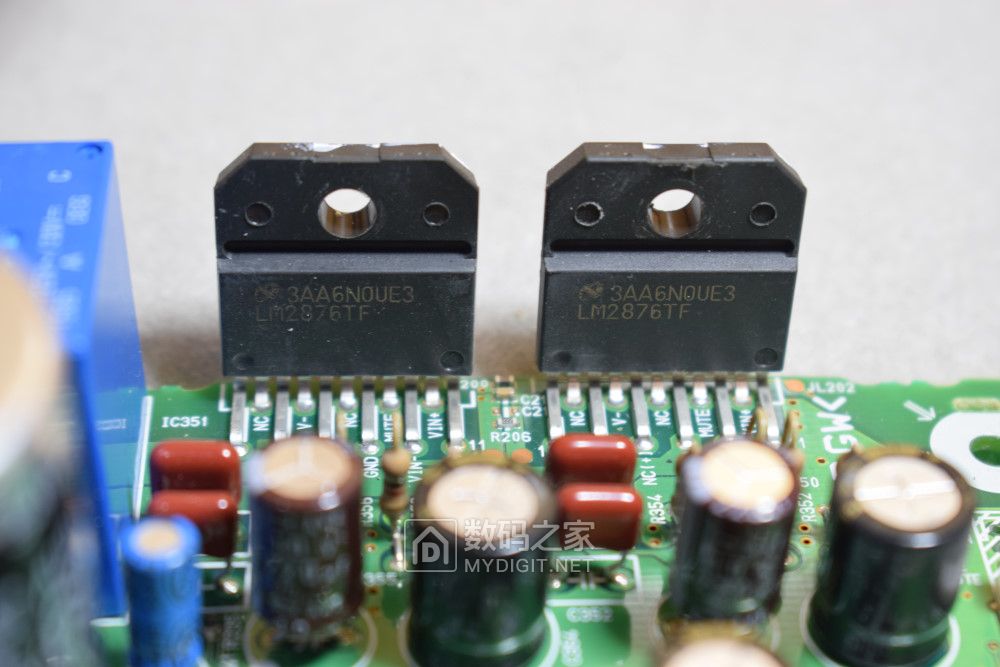

德州仪器LM2876TF功放器，左右声道独立

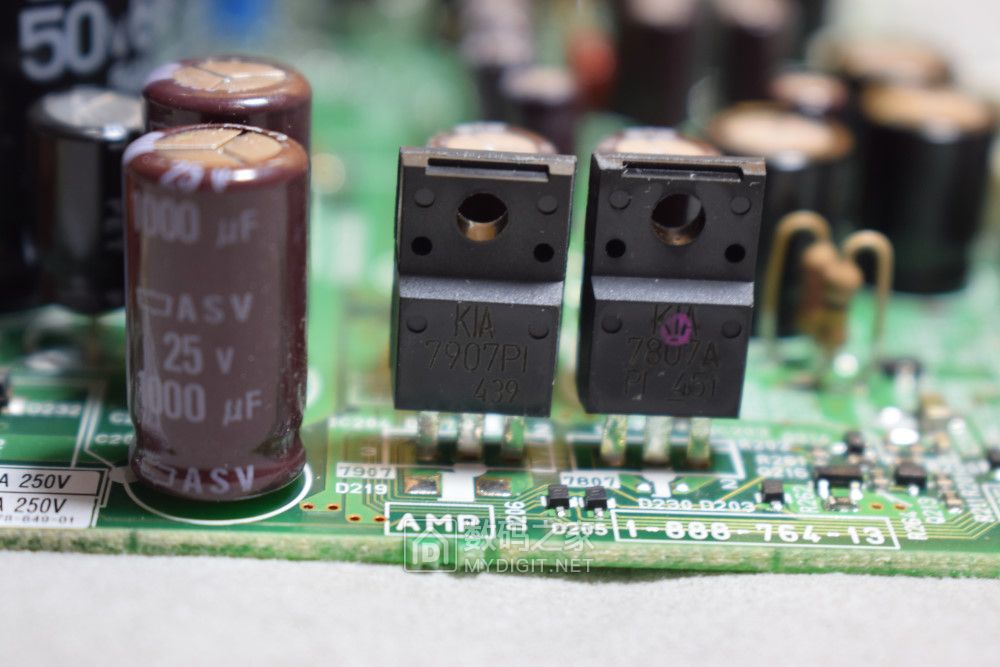

KEC公司KIA7907、7807稳压三极管

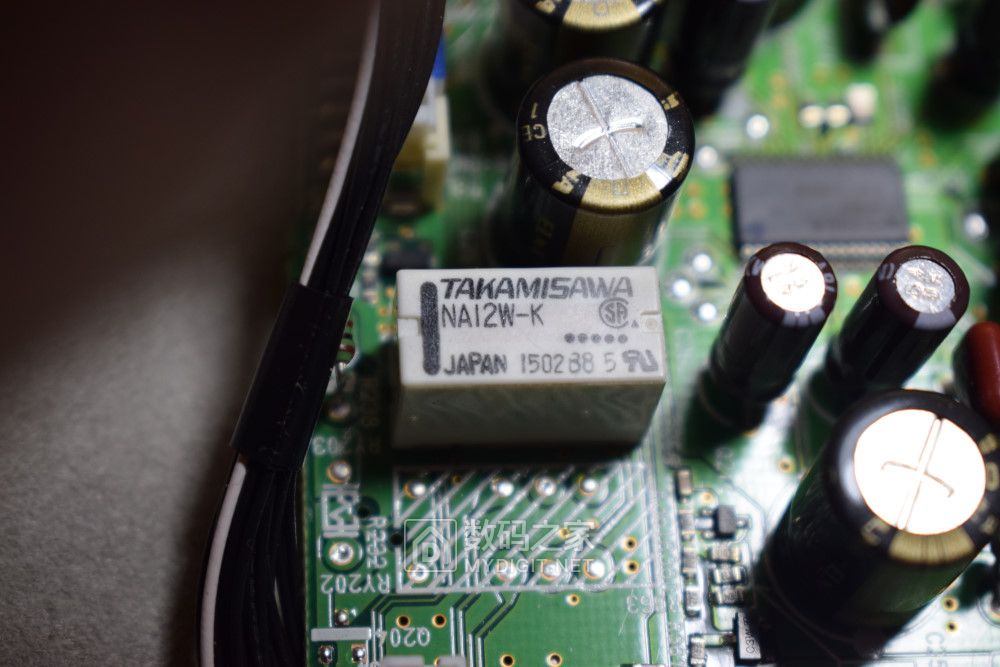

信号切换继电器TAKAMISAWA NA12W-K

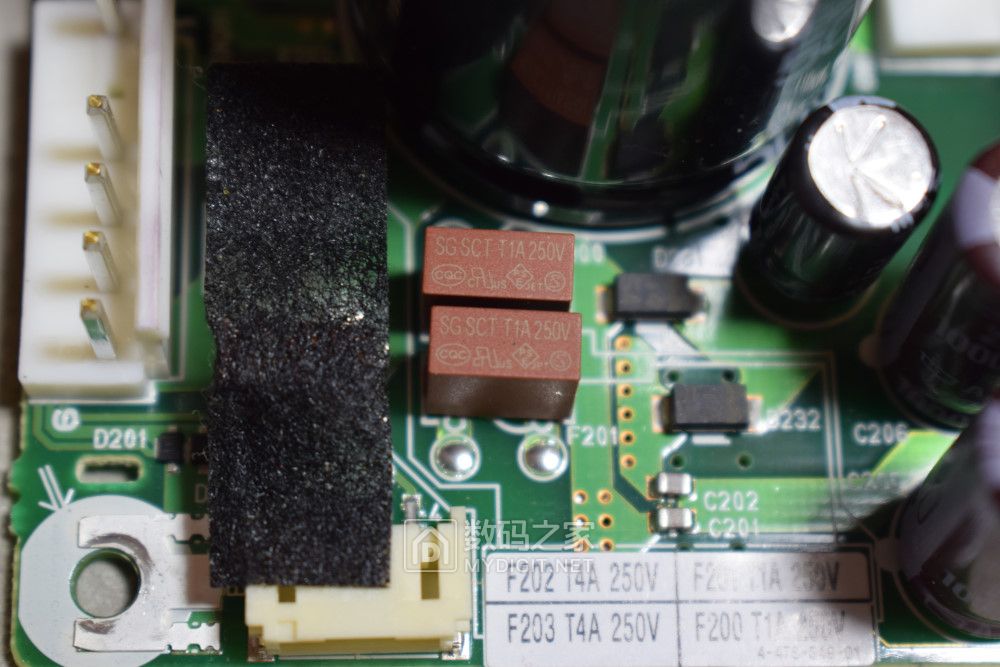

SG SCT T1A 250V塑封式保险丝

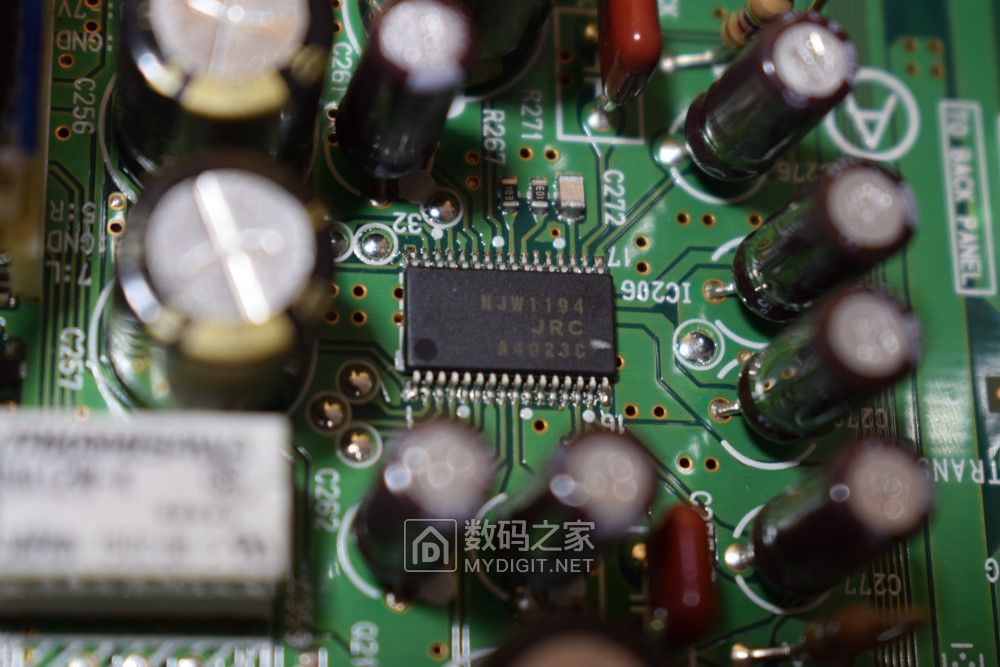

NJW1194电子音量控制芯片，有效降低失真

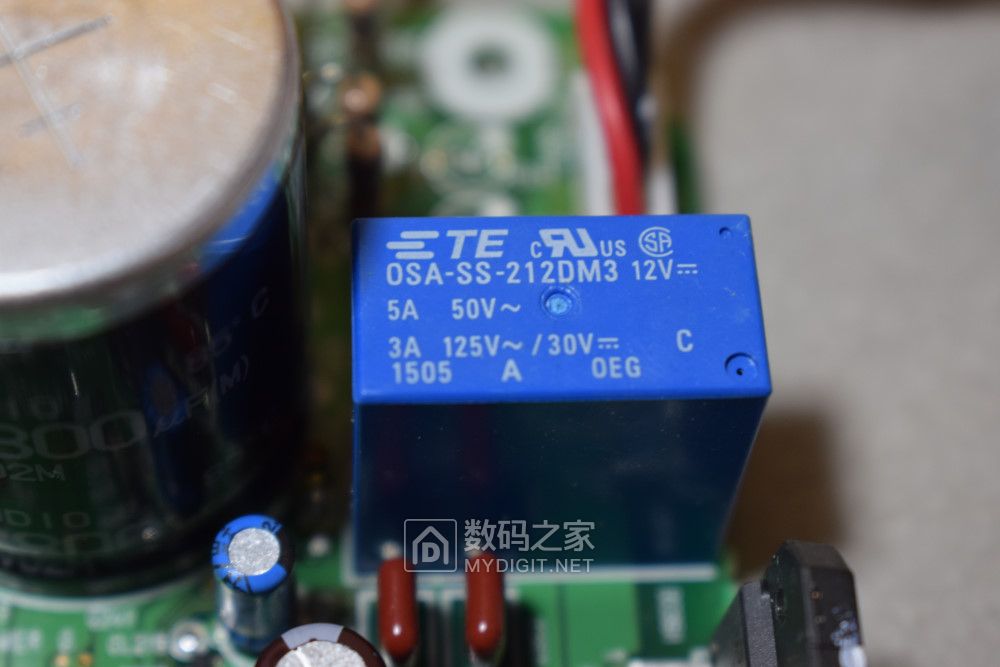

功率继电器

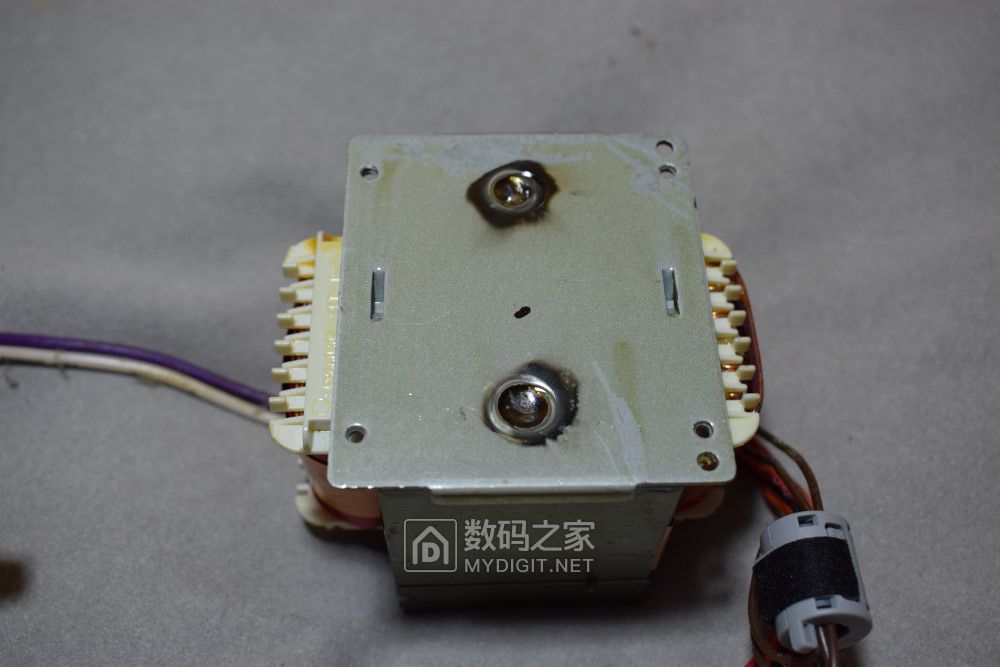

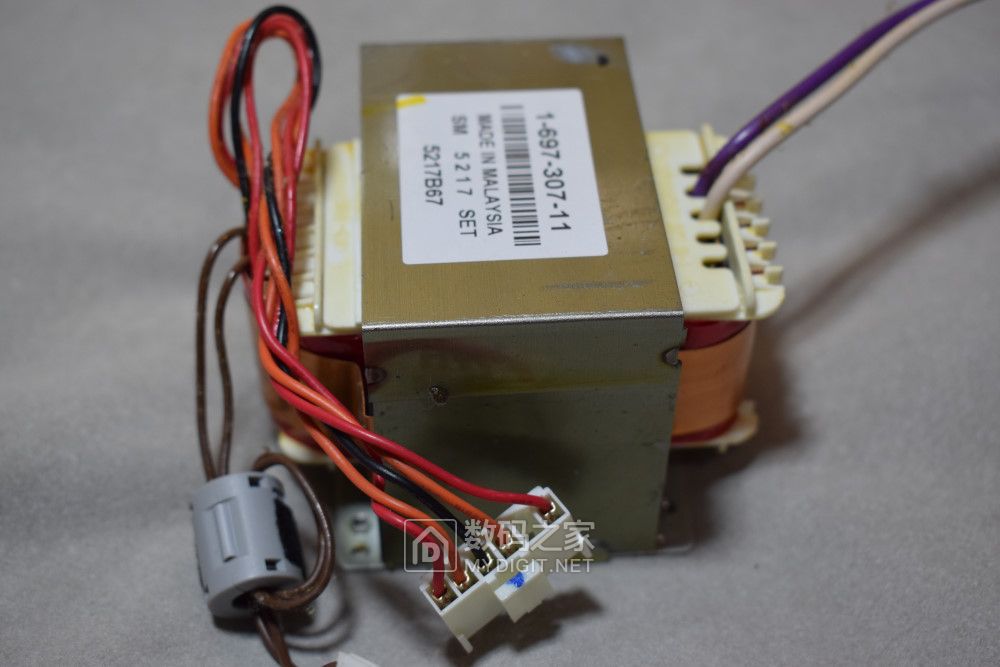

马拉西亚产变压器，真空浸渍清漆，减少运行噪音

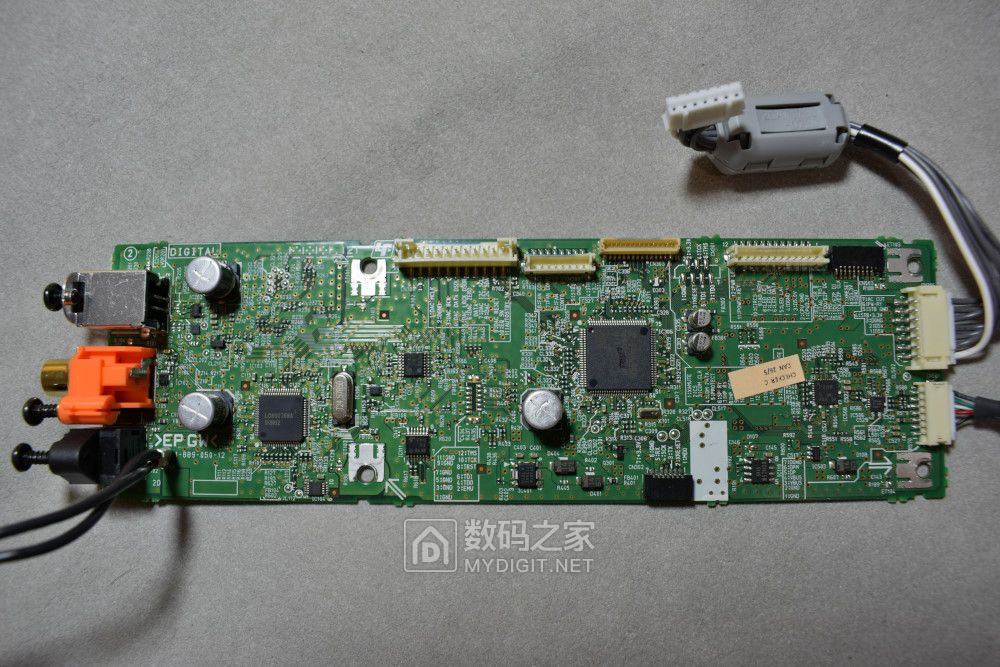

数字模块，“心脏”都在这里
数字模块另一面

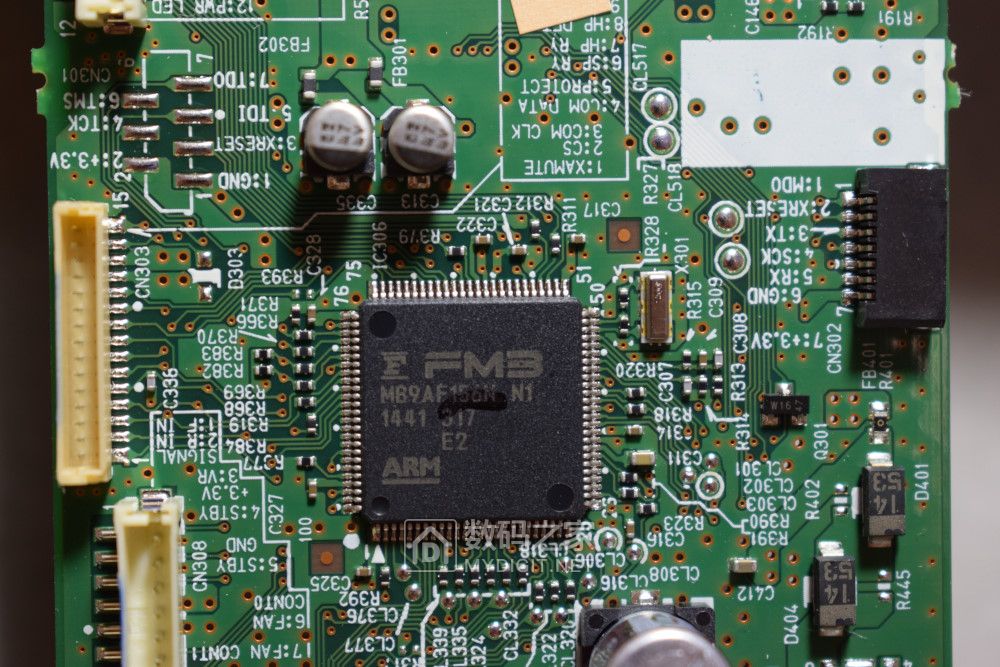

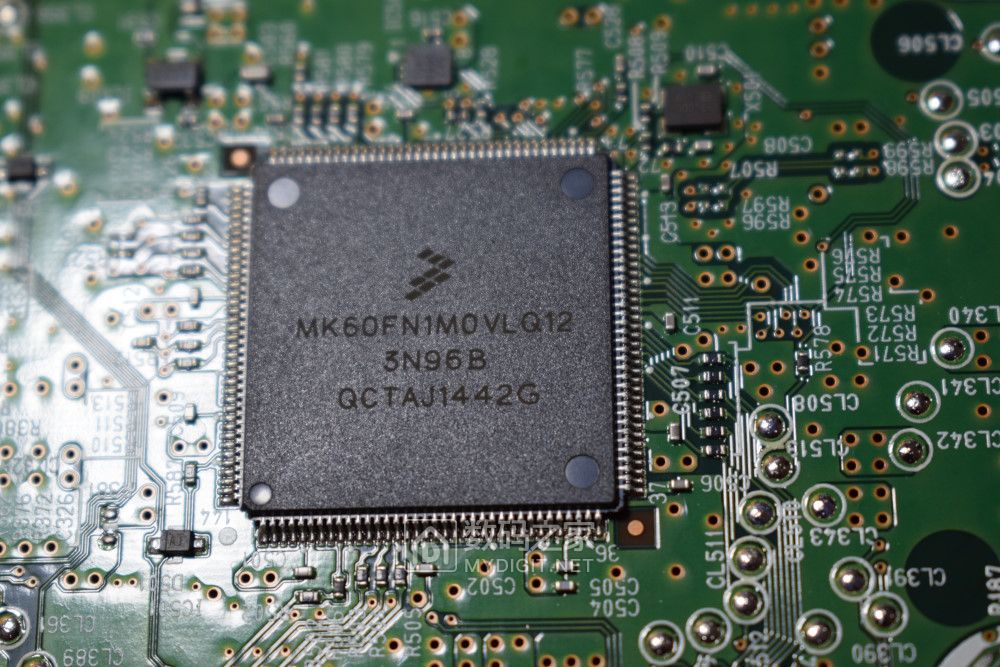

数字模块局部，这块最大的芯片的作用暂未查询到，大致应该是控制芯片

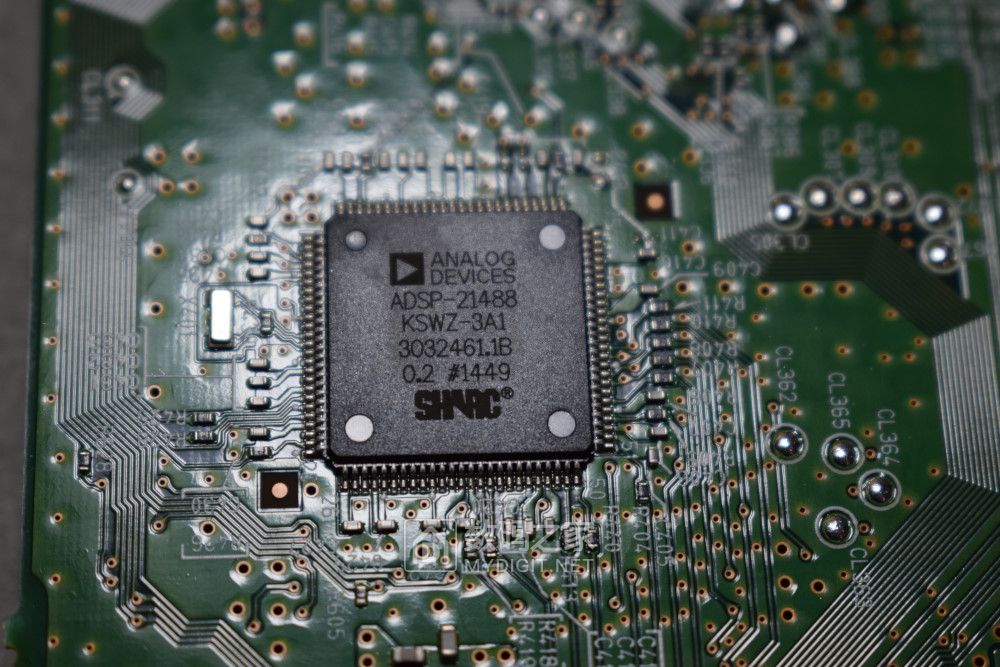

ADI公司ADSP-21488高性能*四代第**DSP，DSD母带重制引擎

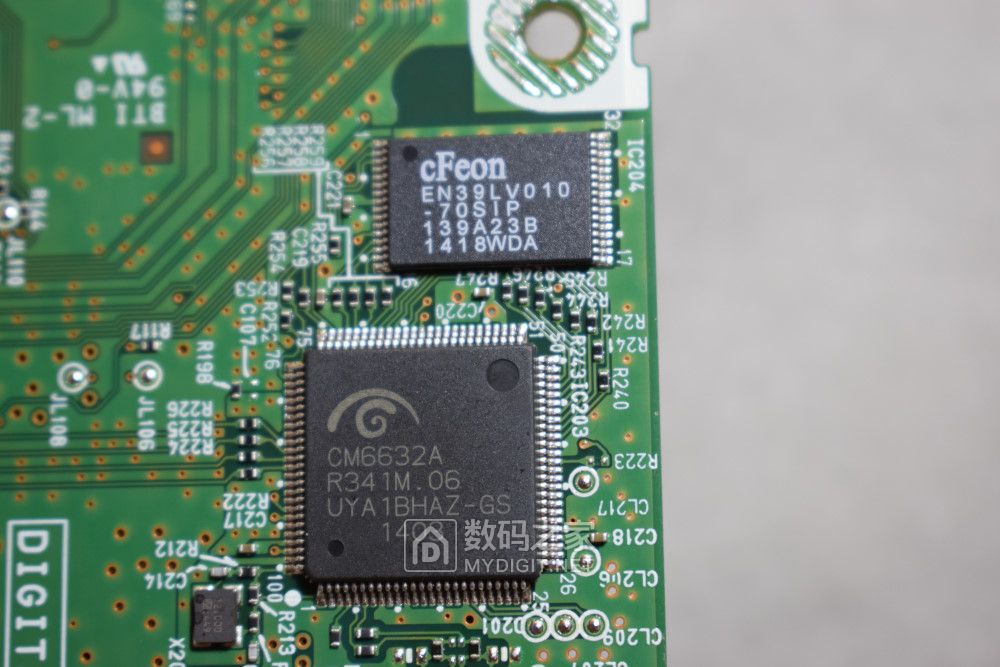

USB音频处理引擎CM6632A，其上面的芯片是CMOS快闪记忆体，可能类似于主板BIOS的作用
数字模块局部，这块芯片作用暂未查询到

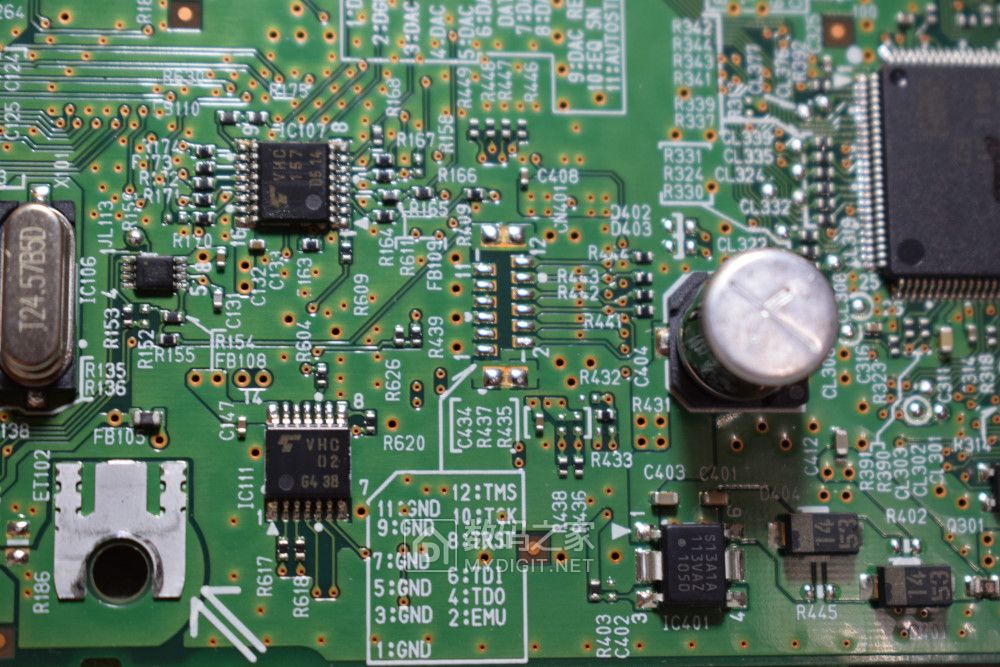

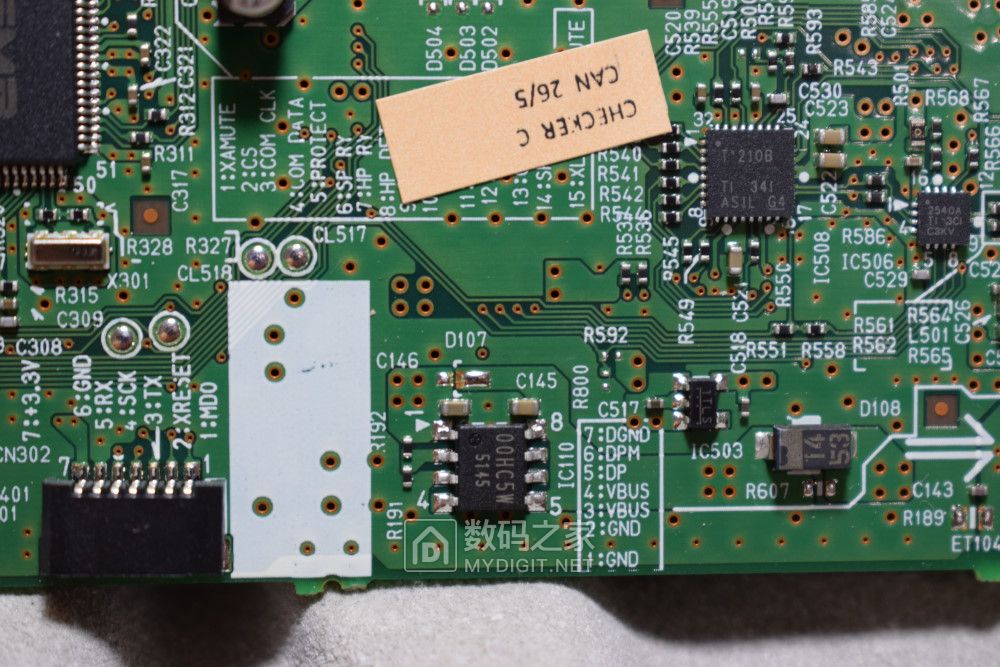

数字模块局部
数字模块局部
数字模块局部，这块芯片的作用暂未查询到
数字模块局部

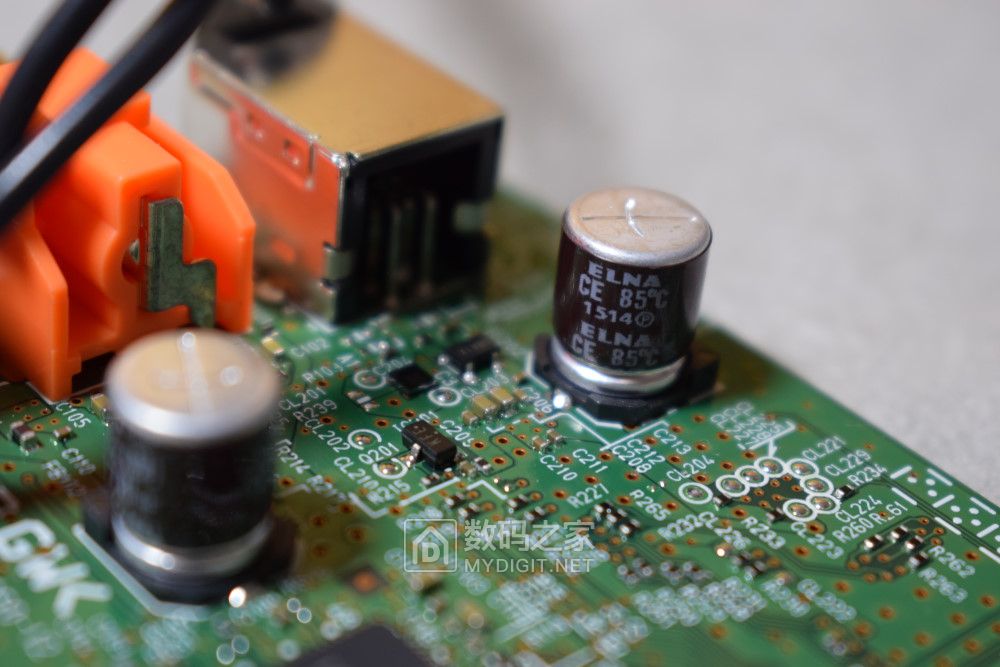

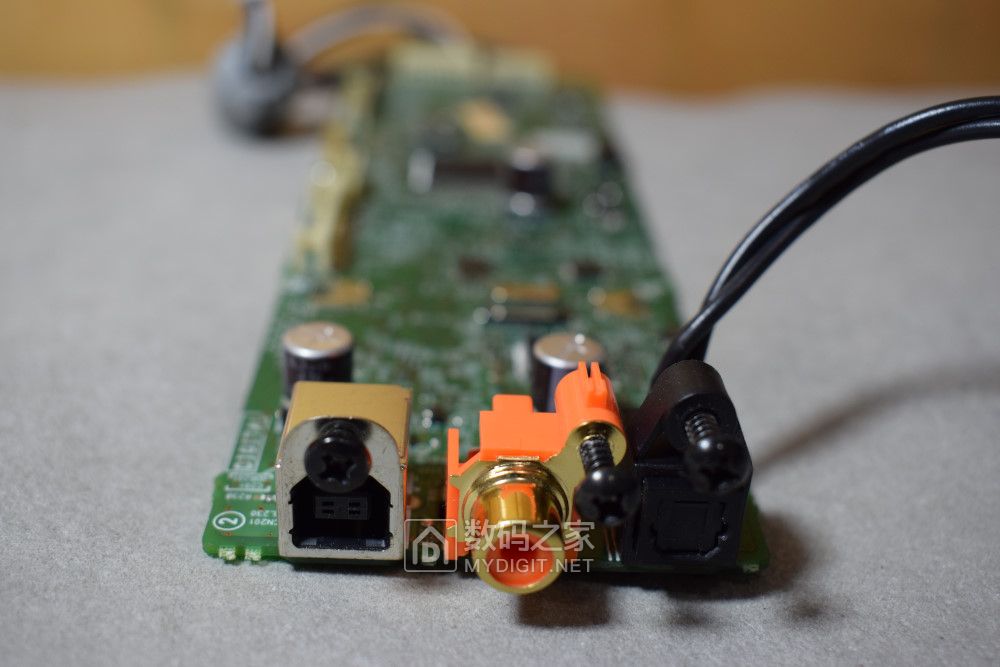

数字模块上的后置USB、同轴、光纤接口

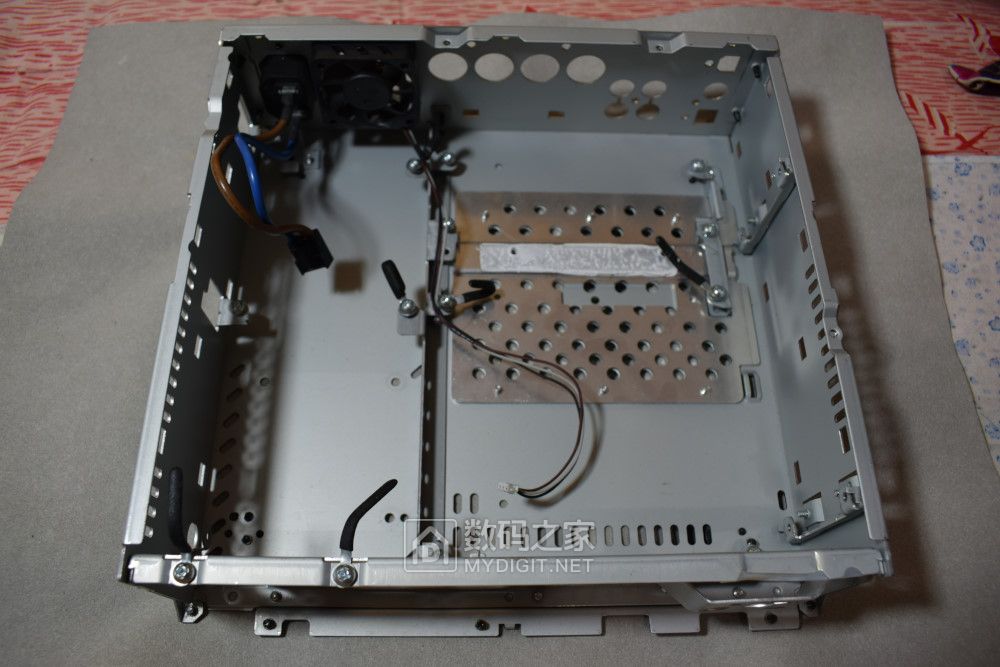

机身框架

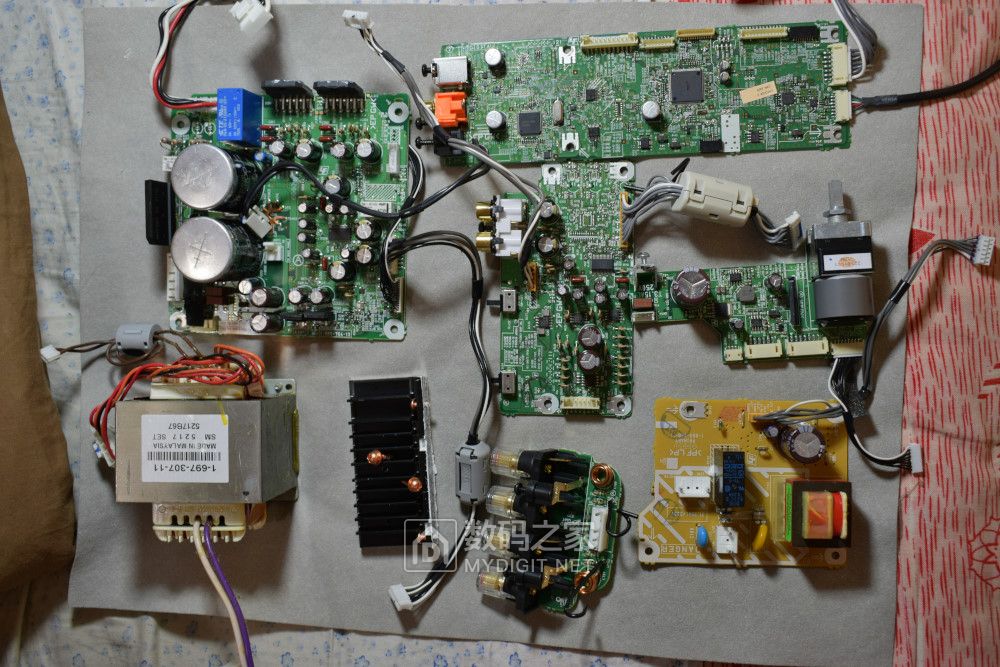

主要部件合照
