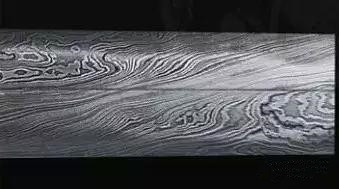

现今的花纹钢可以理解为带花纹的钢。花纹钢(pattern steel)：用来制作宝刀、宝剑一类名贵器物的带有花纹的钢，中国古代又称"花铁"、"文铁"。根据不同的分类方法可以分为多种类别例如根据工艺原理，分为结晶花纹钢、灌炼花纹钢等。花纹钢的花纹形态有如流水，有似彩云，或象菊花，或类似木纹等。欧洲人说的"大马士革钢"、俄国人说的"布拉特钢"，以及古时由波斯、罽宾(今克什米尔)传入中国的镔铁都属于花纹钢。中国古代关于花纹钢的记载至迟始于东汉时，在唐、宋、明、清都可见到。西晋傅玄《正都赋》说的"白辟文身"刀剑、宋沈括《梦溪笔谈》说的鱼肠剑、松文剑等都是由花纹钢制成的。花纹钢的分类：根据工艺原理，花纹钢大约分以下常见的几大类：（1）结晶花纹钢：天然花纹钢、乌兹钢/wootz、陨铁（黑金）、极品糙面花纹钢、极品镔铁。（2）灌炼花纹钢：由生铁和"熟铁"合炼而成，百炼钢和坩埚钢(cast steel)/镔铁。（3）旋焊花纹钢：旋焊而成旋焊嵌钢、旋焊马齿夹钢。

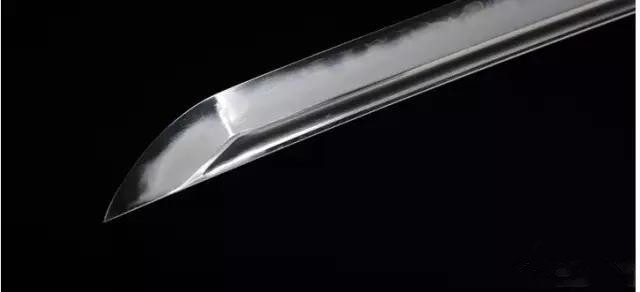

（4）多道夹钢、嵌钢锻打所产生的花纹：狼咬刃。（5）地肌：包钢 敷土烧刃技术所产生的花纹。（6）折花钢:由两种或多种含碳量相差较大的钢、"铁"材料反复折叠锻合而成。
（7）锉花钢：是在已经夹钢的刀剑刃部相间地把表层材料锉掉、锻平而得到的。如果控制得当，这类刀 剑就有较好的花纹，较为锋利，并具有一定的弹性。（8）机械加工仿大马士革钢纹（花纹钢）：机械加工仿大马士革钢通过机械改变焊接钢层,或通过各种程序合成,主要是通过扭转后锉磨(切削)而成的花纹钢，以国外粉末大马士革钢为最佳。
（9）熔合花纹钢：材料为多种含碳量不同的钢铁，采用工业熔合、焊接等工艺，可以产生花纹。（10）酸洗花纹钢：由不均匀的表面渗碳而成。根据表面上光滑度：可分为平面纹和糙面纹；根据材料可分为：铸造结晶花纹钢（乌兹钢、镔铁）和人工锻造（焊接）花纹钢；出去历史悠久的神话般的传说，花纹钢最大的特点及是有花纹总是比单一钢好看些。T10碳素工具钢强度及耐磨性均高,但热硬性低,淬透性不高且淬火变形大。晶粒细,在淬火加热时不易过热,仍能保持细晶粒组织;淬火后钢中有未溶的过剩碳化物,所以耐磨性高,用于制造具有锋利刀口和有少许韧性的工具。
高锰钢是典型的抗磨钢,主要用于需要承受冲击、挤压、物料磨损等恶劣工况条件。高锰钢最重要的特点是在强烈的冲击、挤压条件下，表层迅速发生加工硬化现象，使其在心部仍保持奥氏体良好的韧性和塑性的同时硬化层具有良好的耐磨性能。这是其它材料所不及的。但高锰钢的耐磨性只是在具备足以形成加工硬化的条件下才表现出其优越性，其他情况下则很差。高碳钢常称工具钢 ,优点：1、热处理后可以得到高 的硬度(HRC60一65)和较好的耐磨性。2、退火状态下硬度适中，具有较好的可切削性。3、原材料易得，生产成本低。其缺点是:1、热硬性差，当刀具工作温度大于200℃时，其硬度和耐磨性急剧下降。2、淬透性低。 水淬时完全淬透的直径一般仅为15一18mm;油淬时完全淬透的最大直径或厚度(95%马氏体)仅为6mm 左右，并易变形开裂。刀商最常用的即是60MN和T10君就都是其中一份子。刀剑钢材根据要求不同性能有所不同，每种都有它的优缺点，关键还是看个人需要而选择。符合自己要求的，才是最好的。
→ 欢迎对刀剑等冷兵器感兴趣的朋友加龙泉铸剑师私人微信：zhangyang81228
→欢迎想要了解更多冷兵器知识的朋友，关注微信冷兵器第一自媒体号：中华冷兵器课堂
