今天向大家介绍一款小巧精致的企业级AP，它就是UBNT最新推出的UniFi AP Flex HD。UniFi AP Flex HD的出现让一些无法使用吸顶AP的用户有了新的选择，你可以将UniFi AP Flex HD放在桌面以获得高速连接。虽然它体积更加小巧，但是性能依旧强劲，下面来看看它的表现如何
▲UniFi AP Flex HD拥有多种安装方式，它支持壁挂、抱杆、吸顶安装或者桌面放置
▲UniFi AP Flex HD采用2.4G 2x2 MIMO 300Mbps+5G 4x4 MU-MIMO 1733Mbps的无线规格

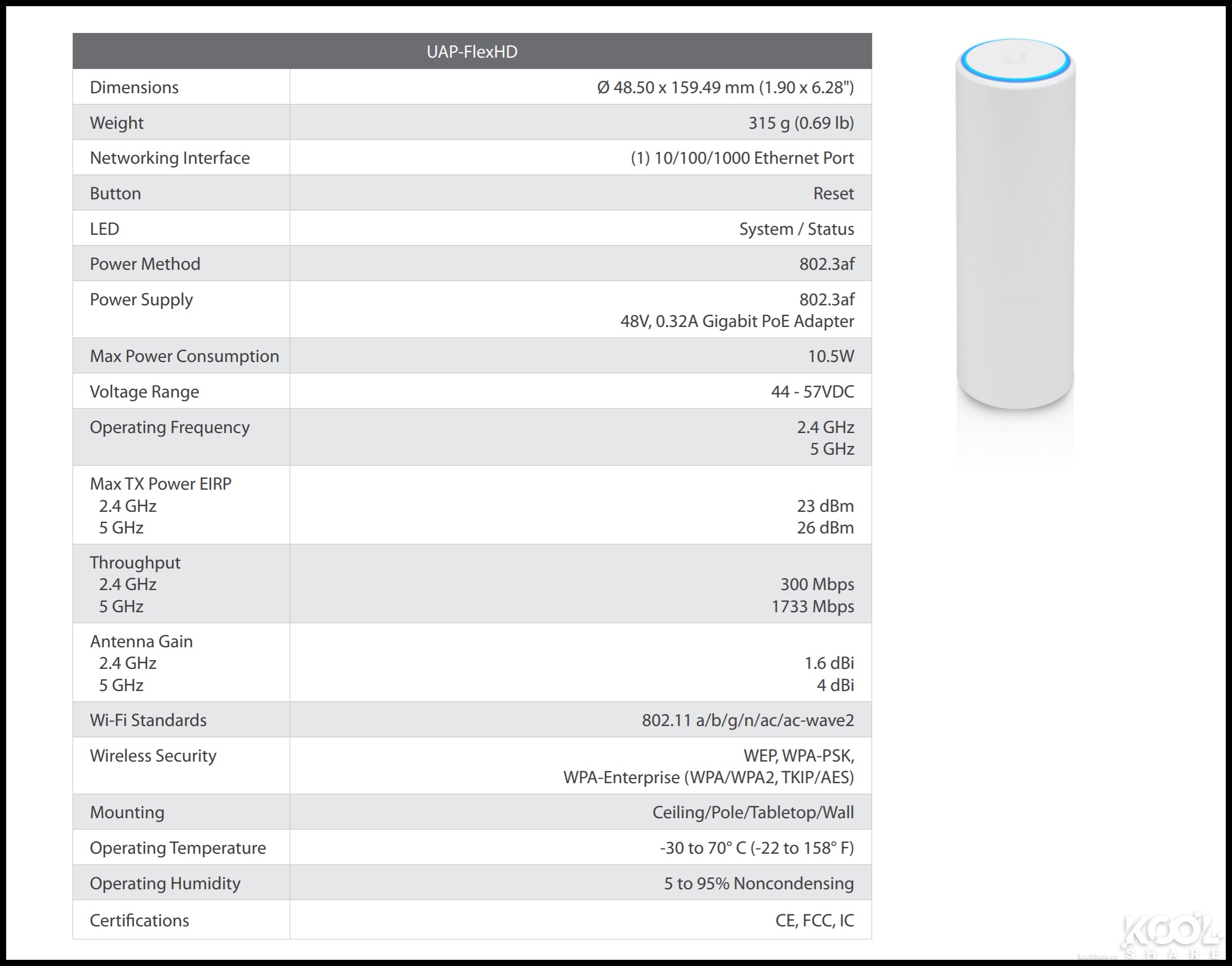

▲产品规格开箱

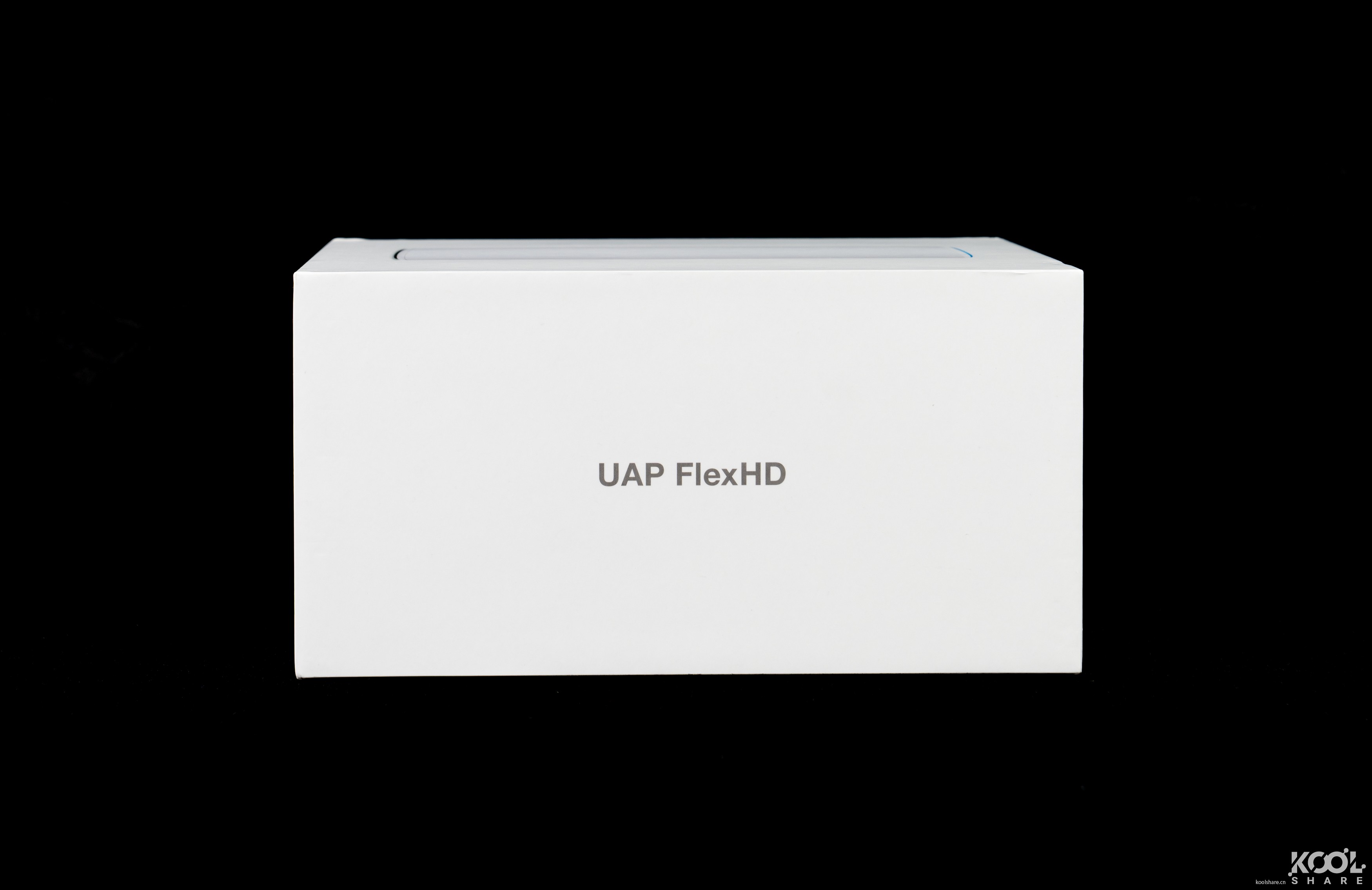

▲包装盒正面，UAP Flex HD采用白色包装盒，显得更上档次

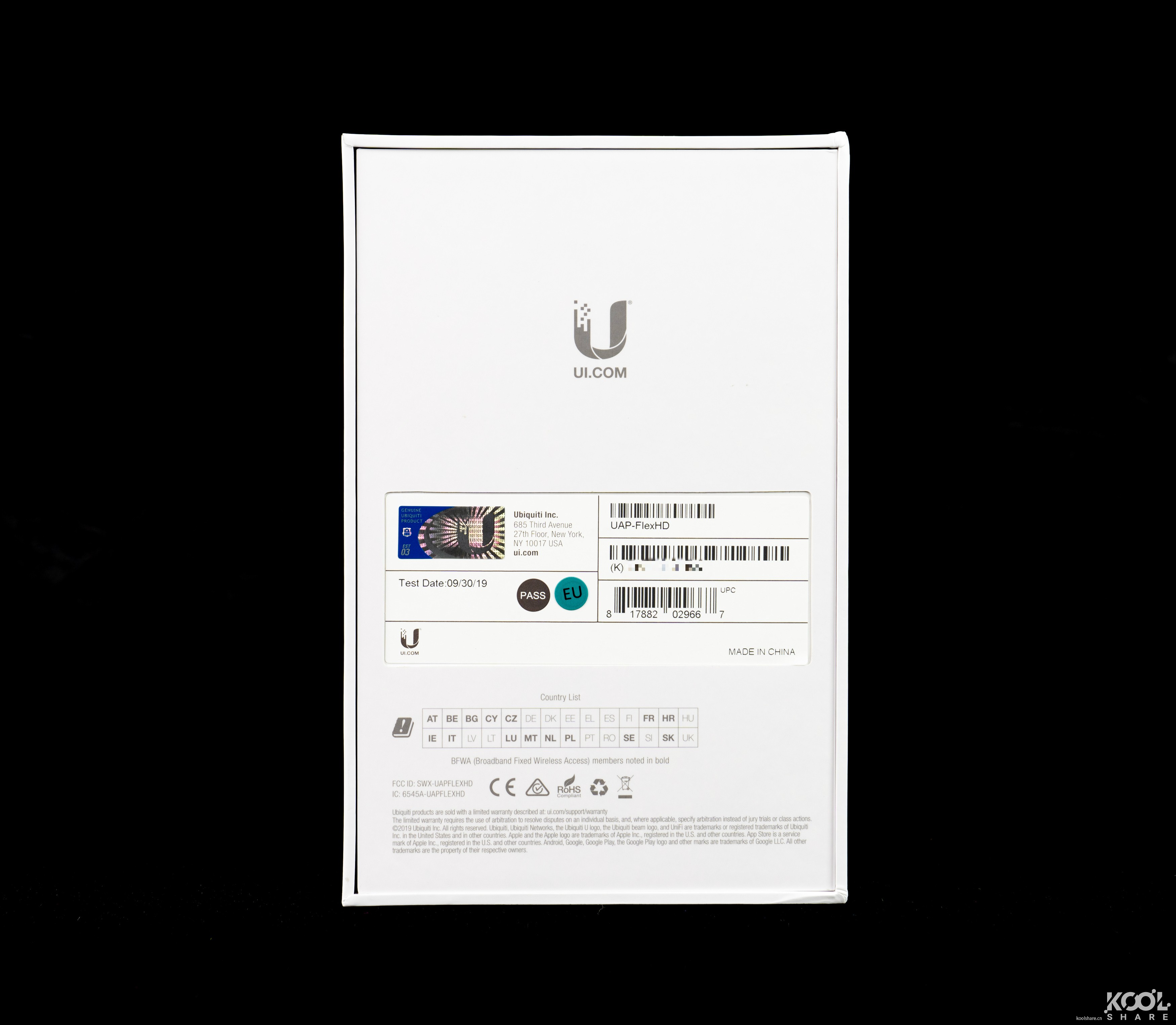

▲侧面的身份标识

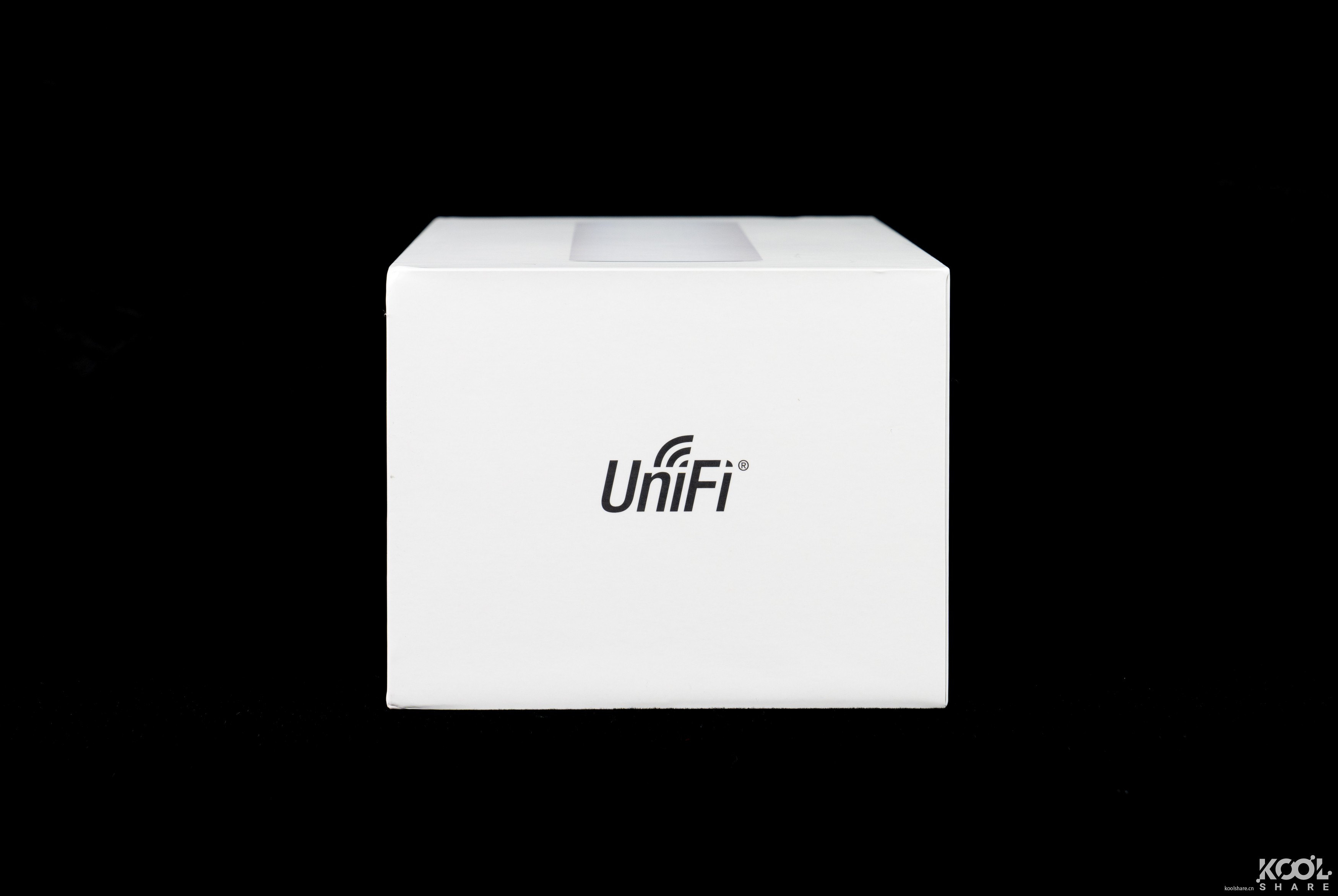

▲UniFi Logo表面了这台AP属于Unifi系列，可以被UBNT控制器管控
▲中国制造，2019年9月30日出厂

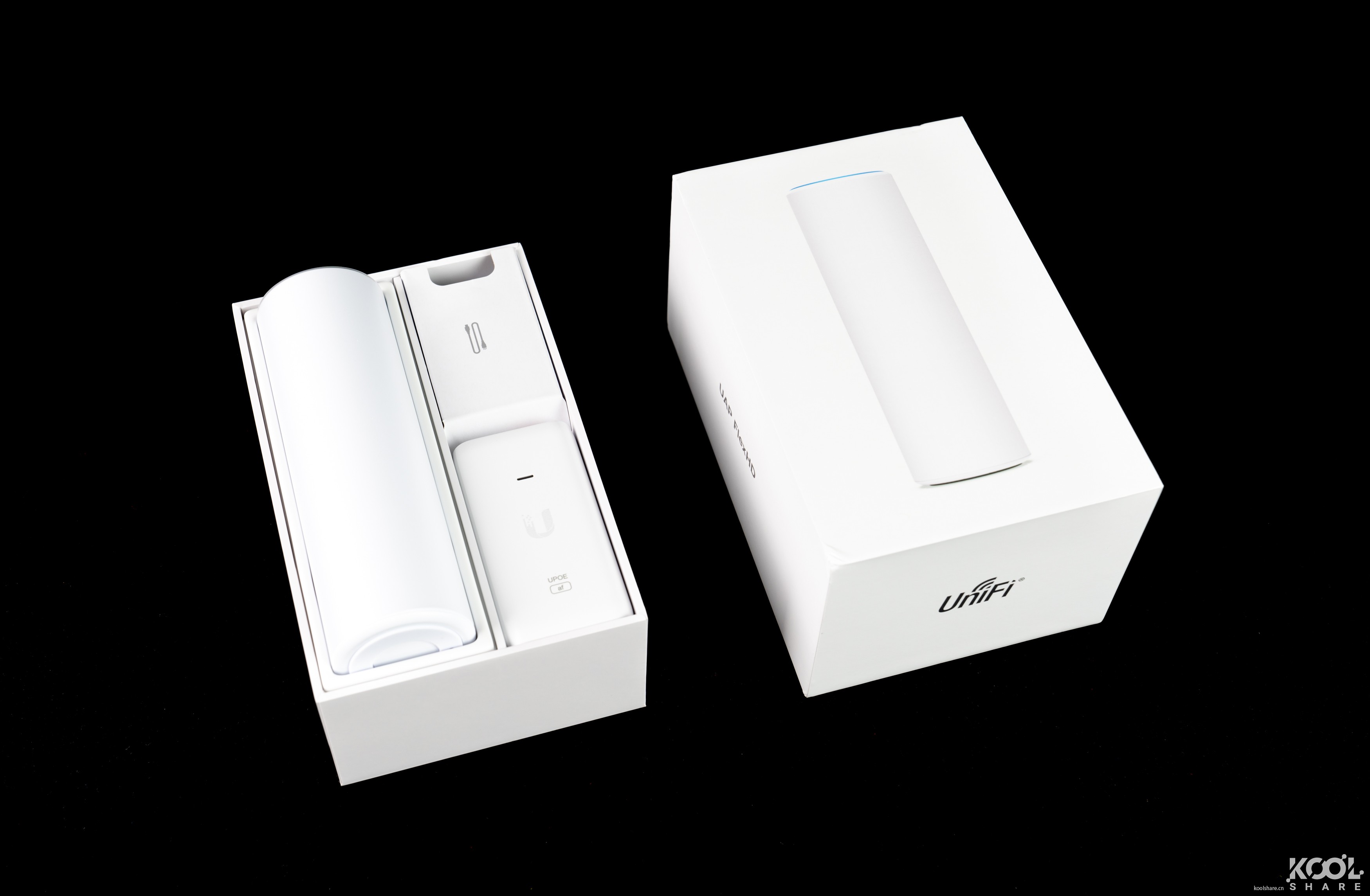

▲揭开盒盖，就能看到内部的AP本体了。在AP的右侧是PoE供电模块

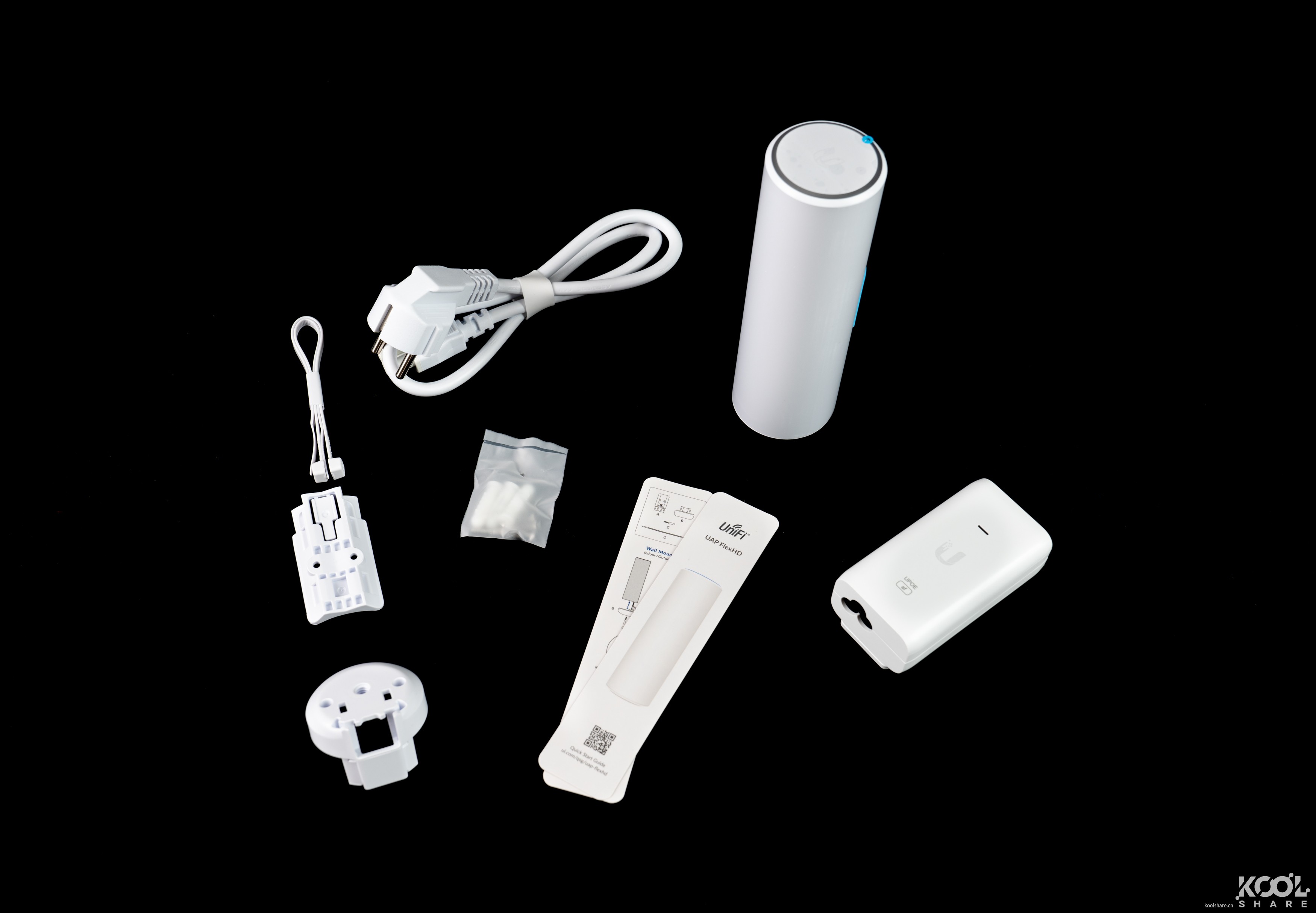

▲取出盒内所有器件。有UAP Flex HD一只，电源线一根，千兆PoE供电模块一个，壁挂支架一个，底盖一个，扎带两根，安装螺丝一袋，安装说明两张
▲美标电源线一根。国行版本会配备国标电源线

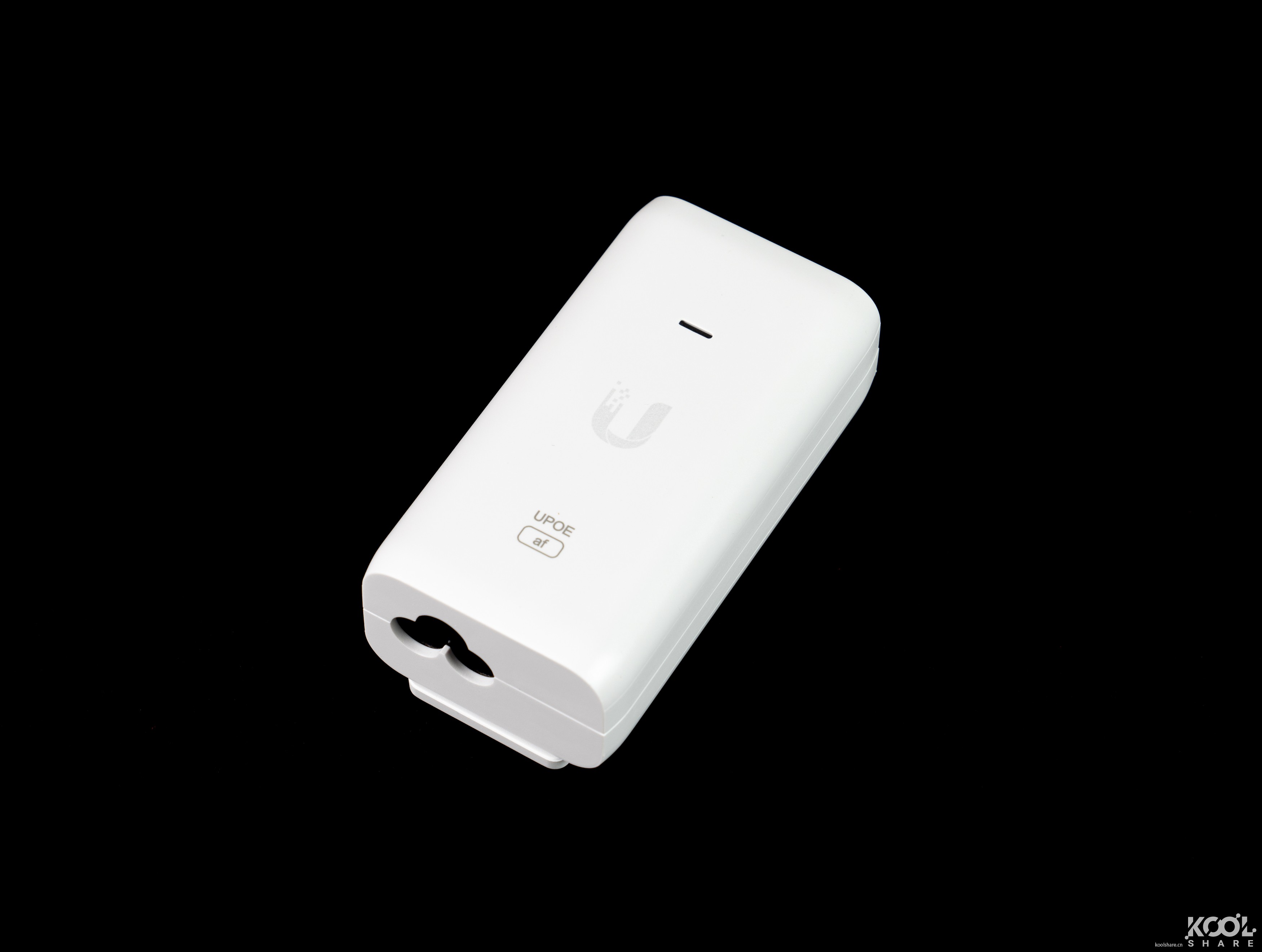

▲PoE供电模块一个

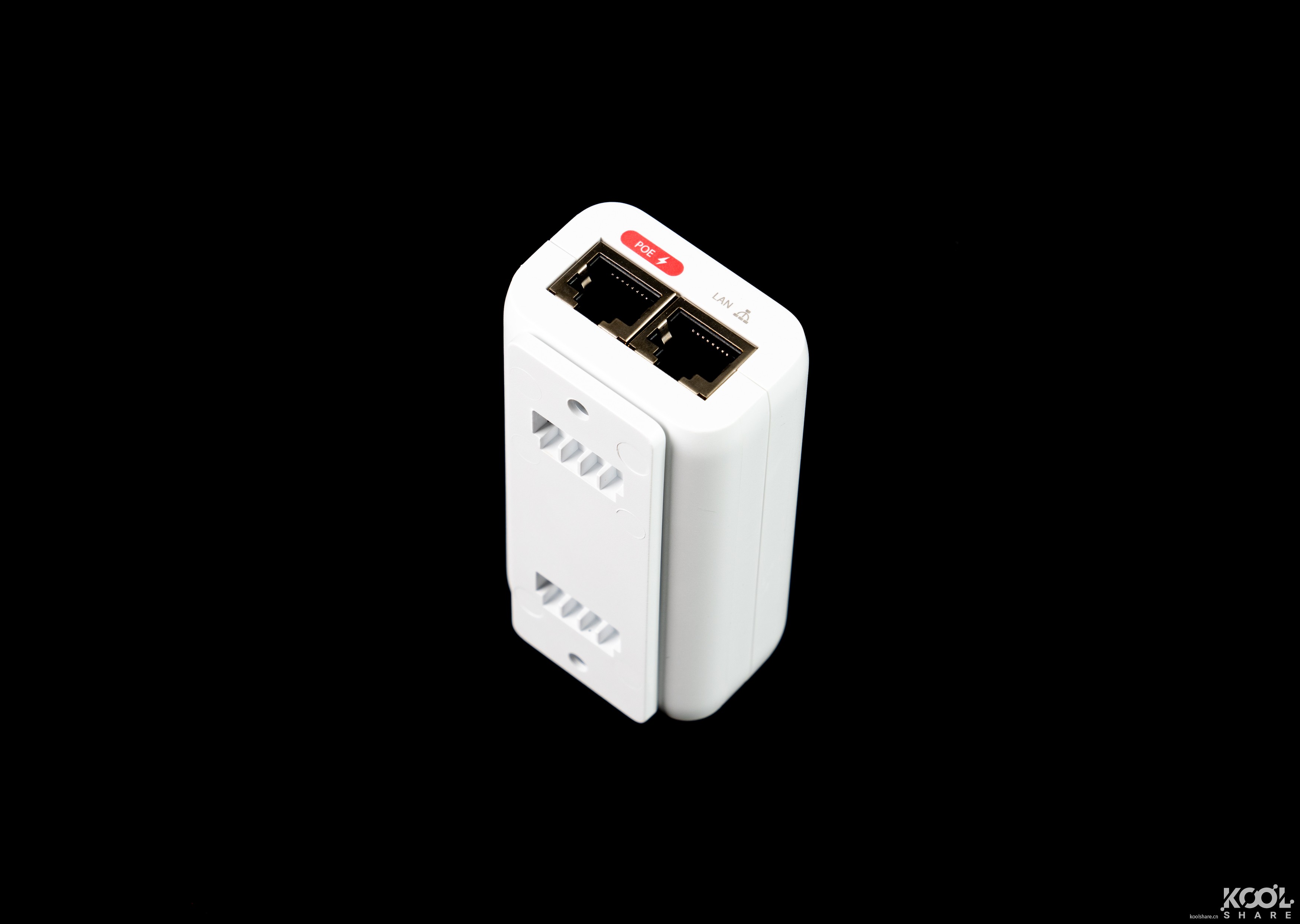

▲有红色PoE标签的RJ45 LAN口接AP，另一个LAN口接路由或者交换机

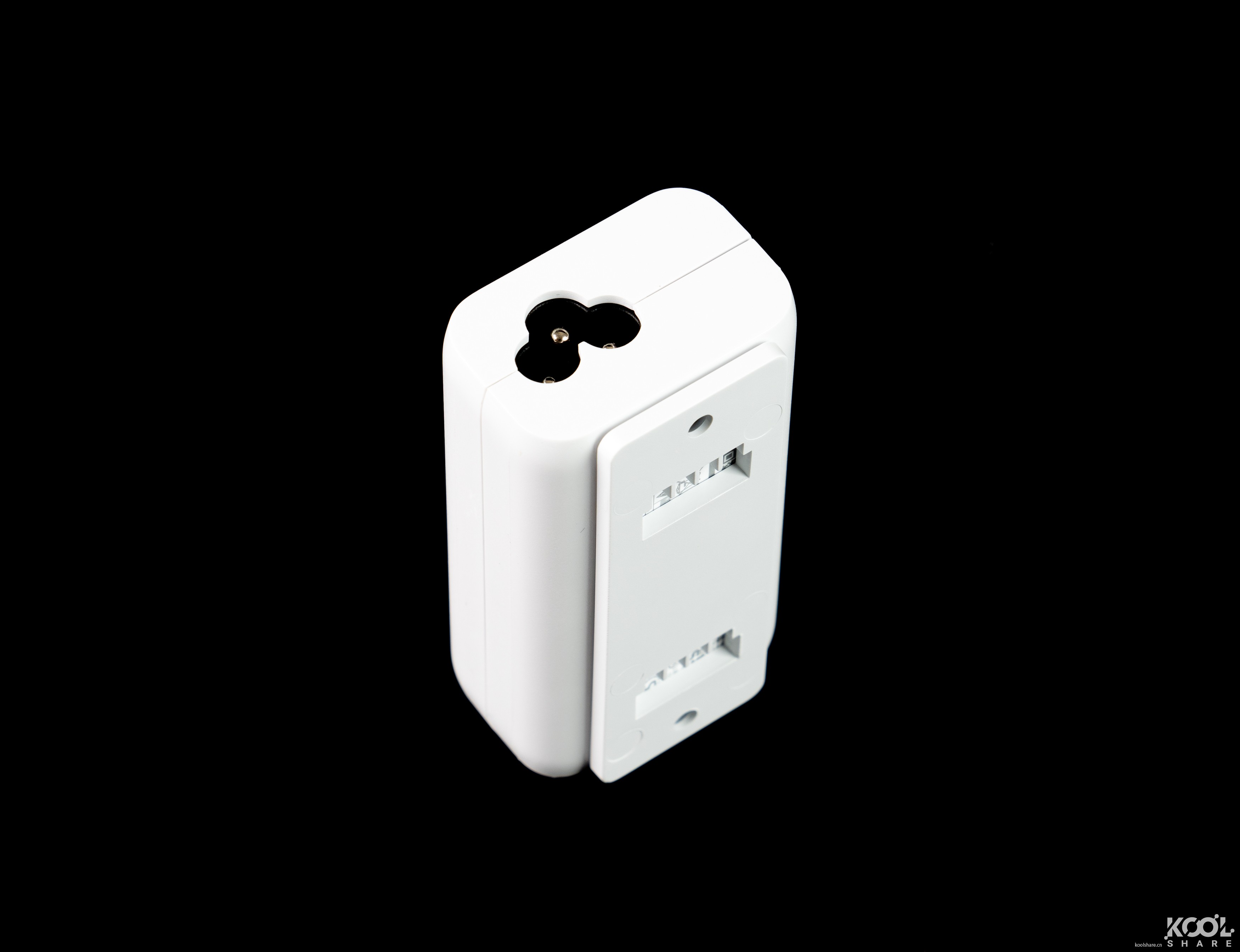

▲另一侧是电源线插孔

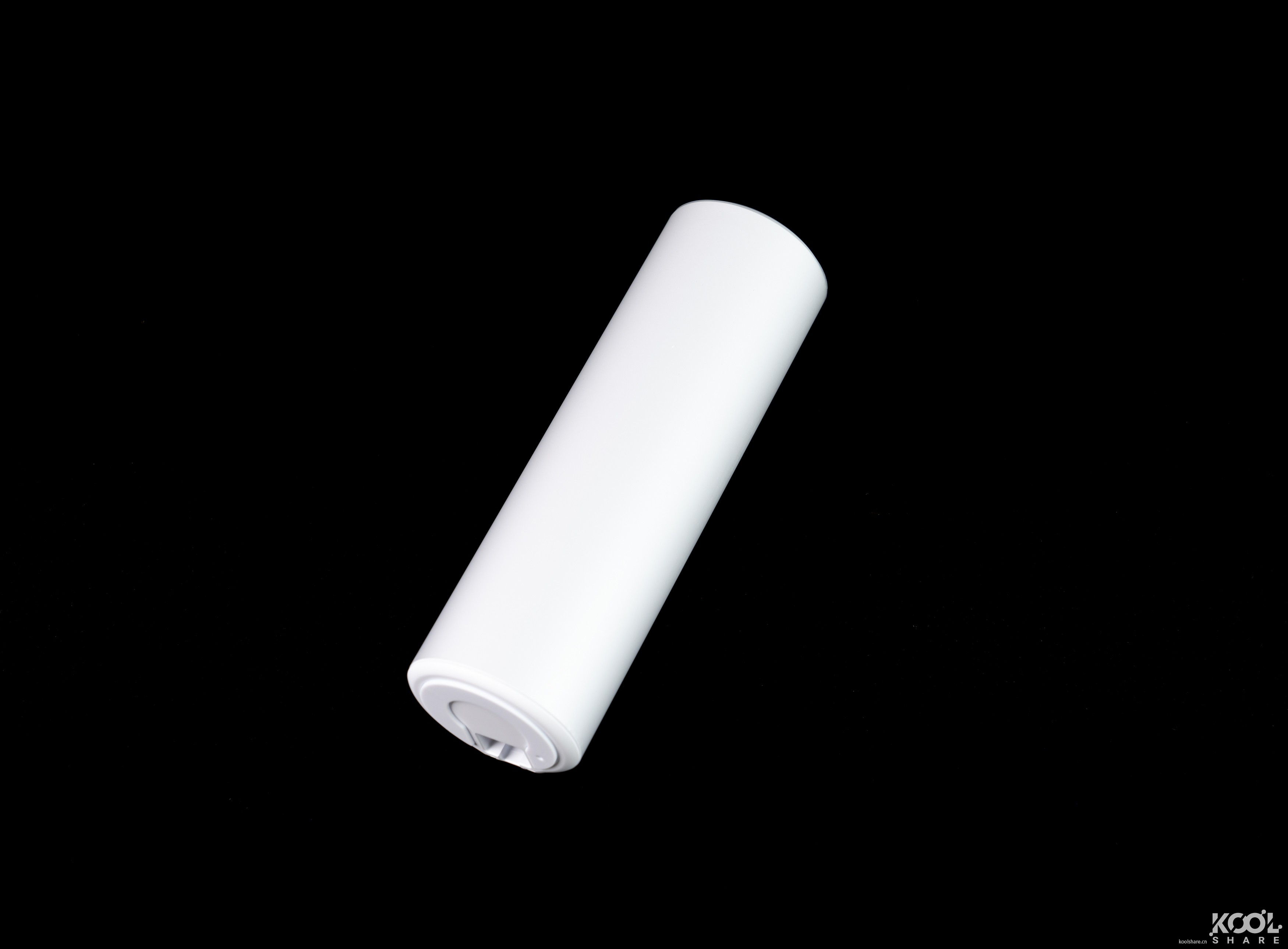

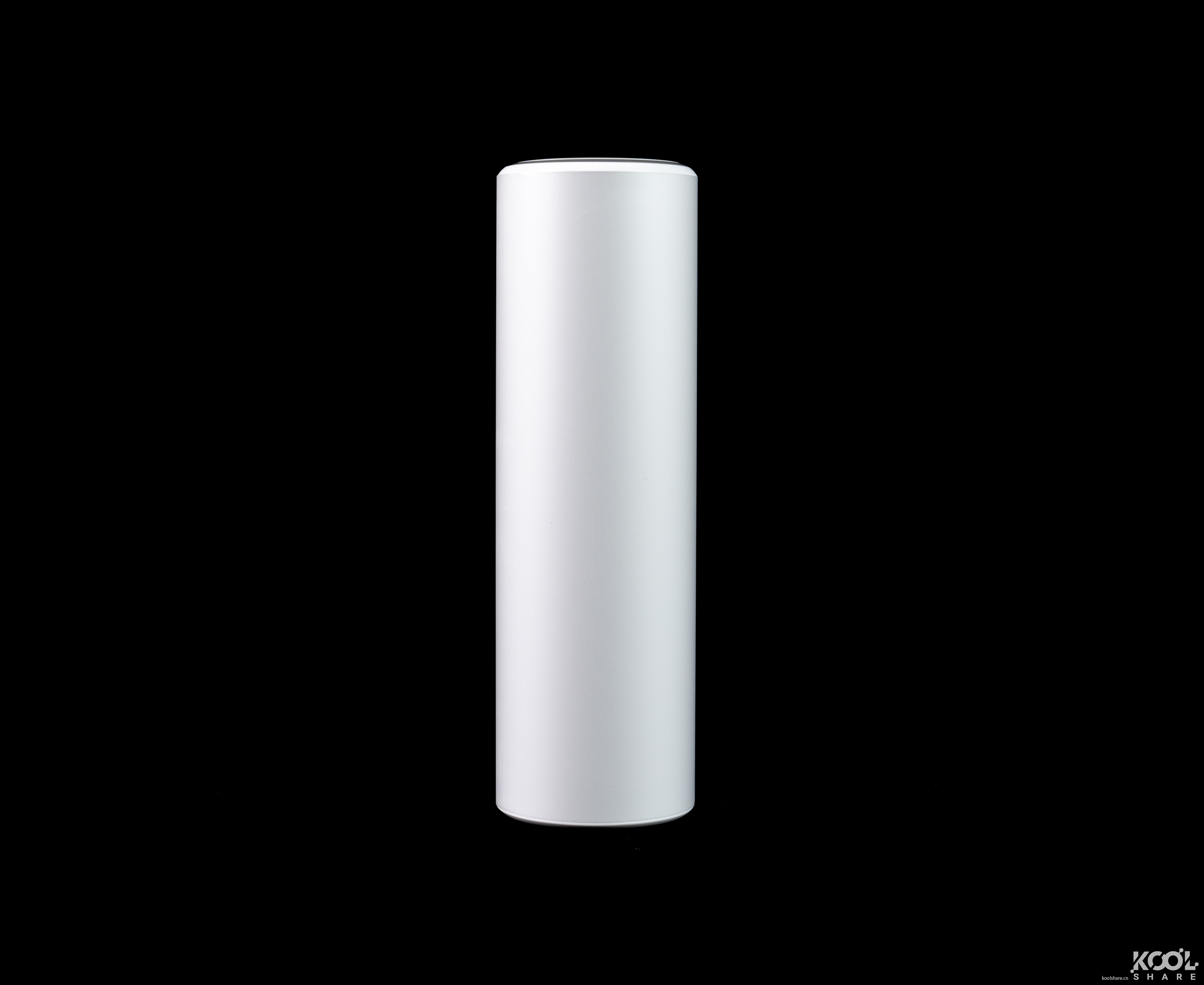

▲UAP Flex HD本体采用圆柱形设计，底部自带底盖

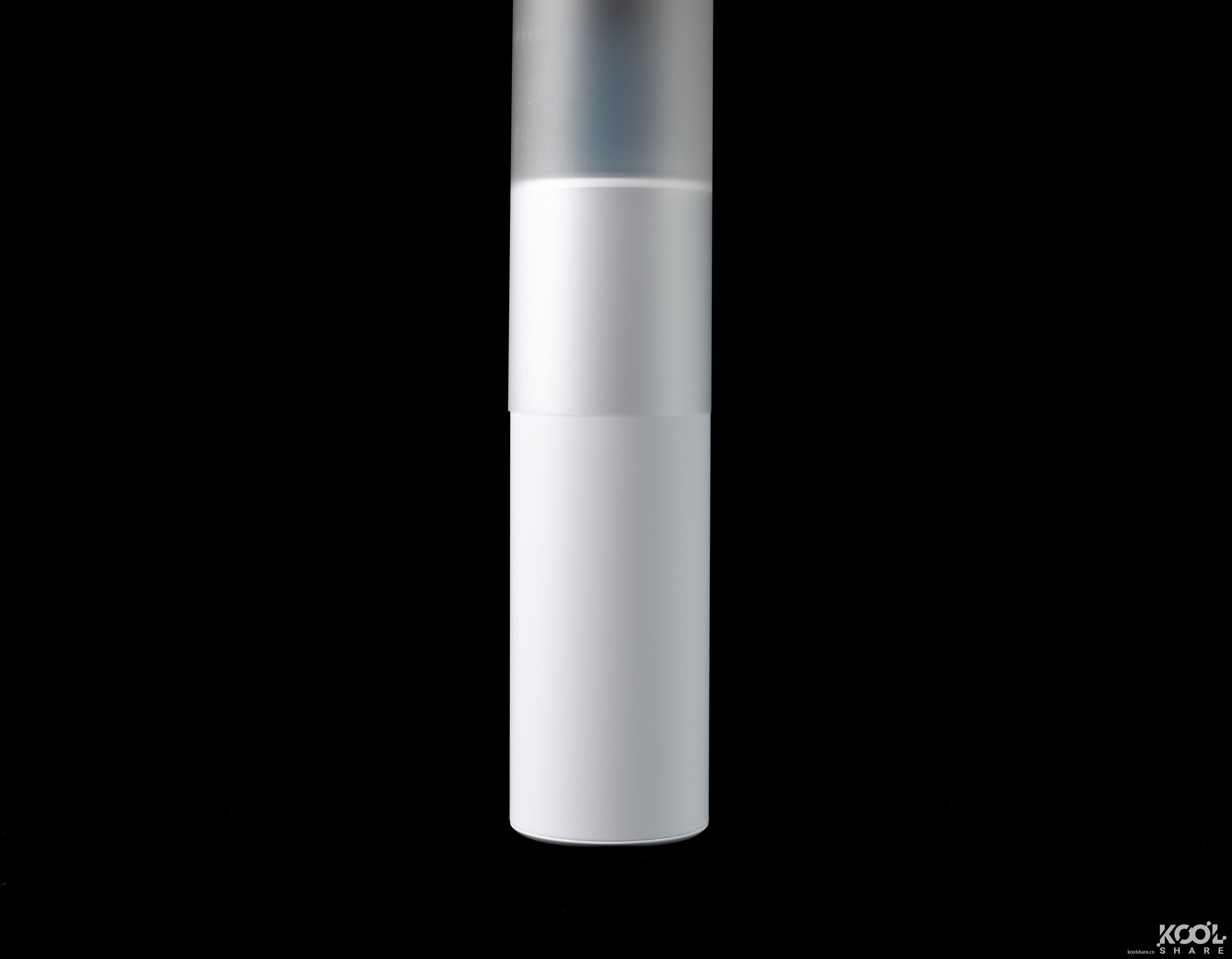

▲整体外观非常小巧精致，并且具备室外防水能力

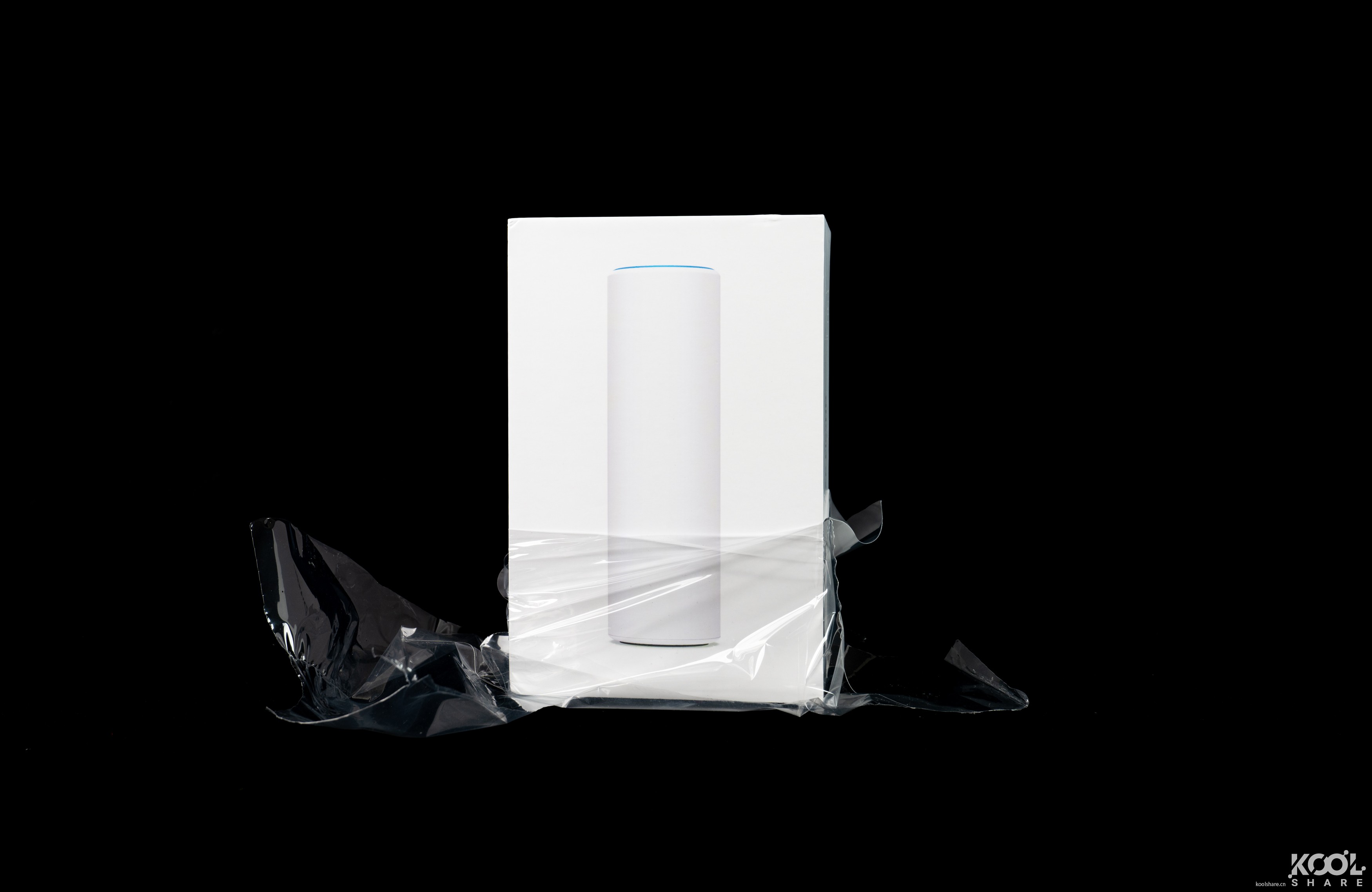

▲揭掉UAP Flex HD的塑封

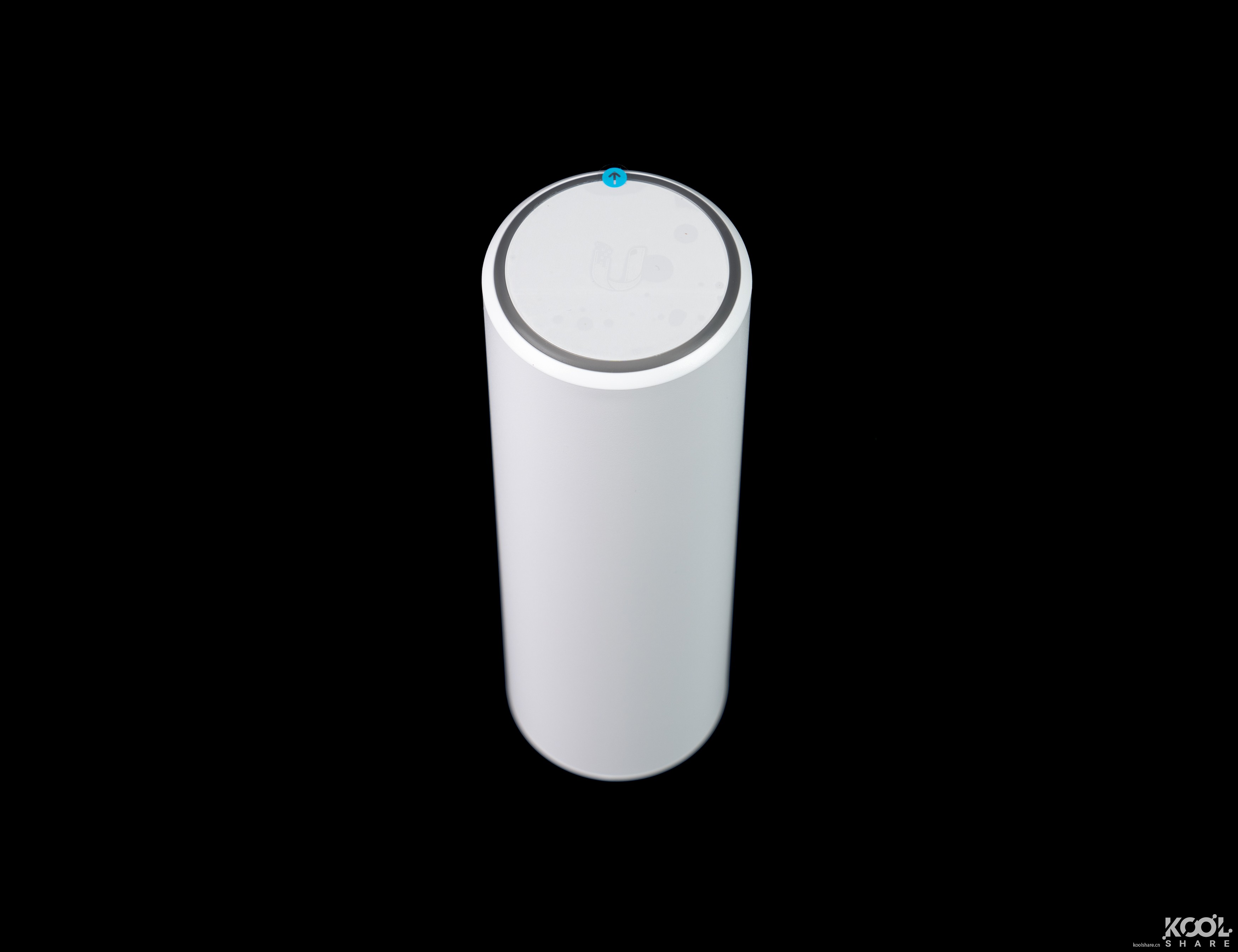

▲顶部的UBNT Logo，周围一圈是LED灯，通电后会亮起
▲背部一览

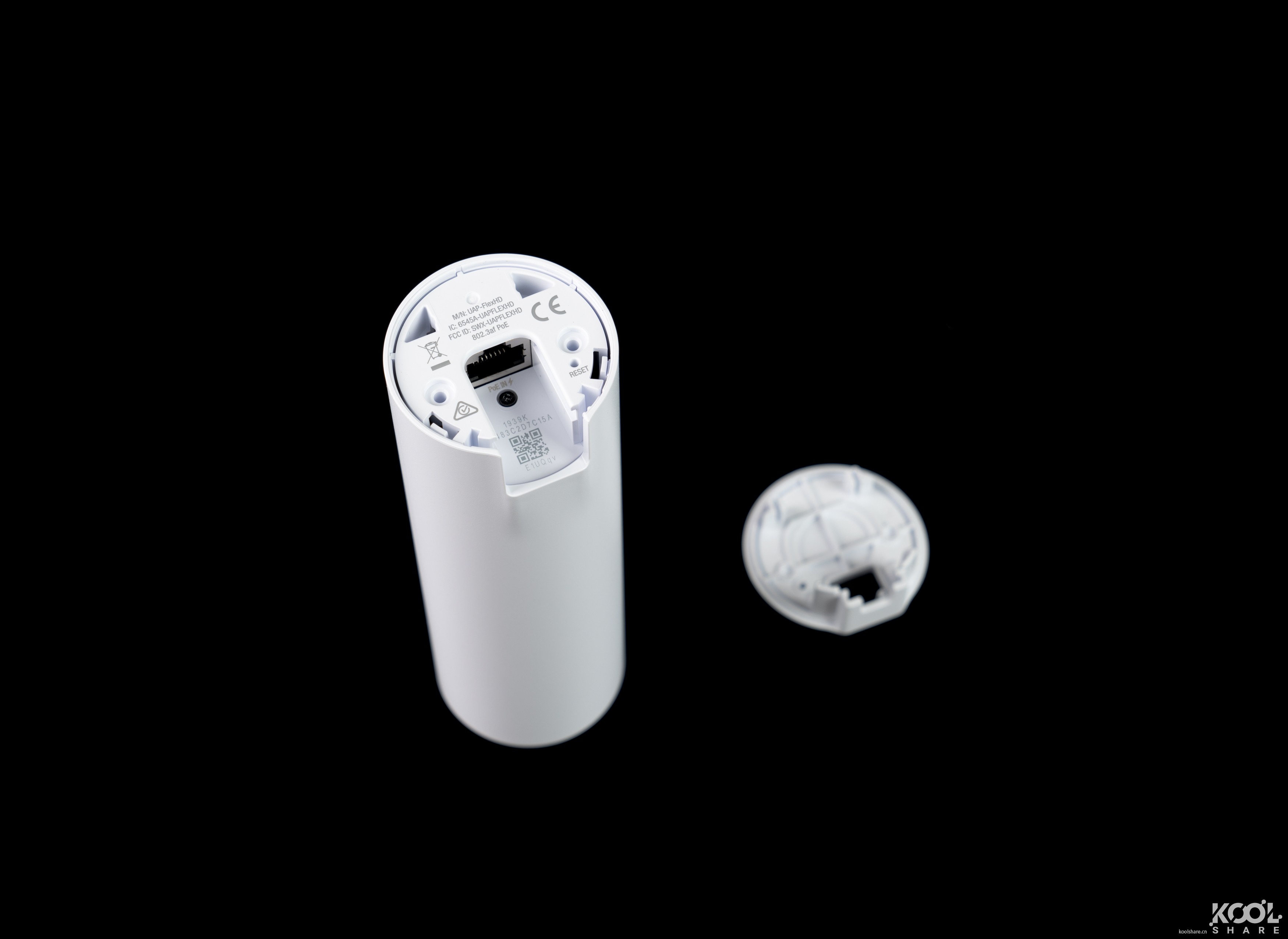

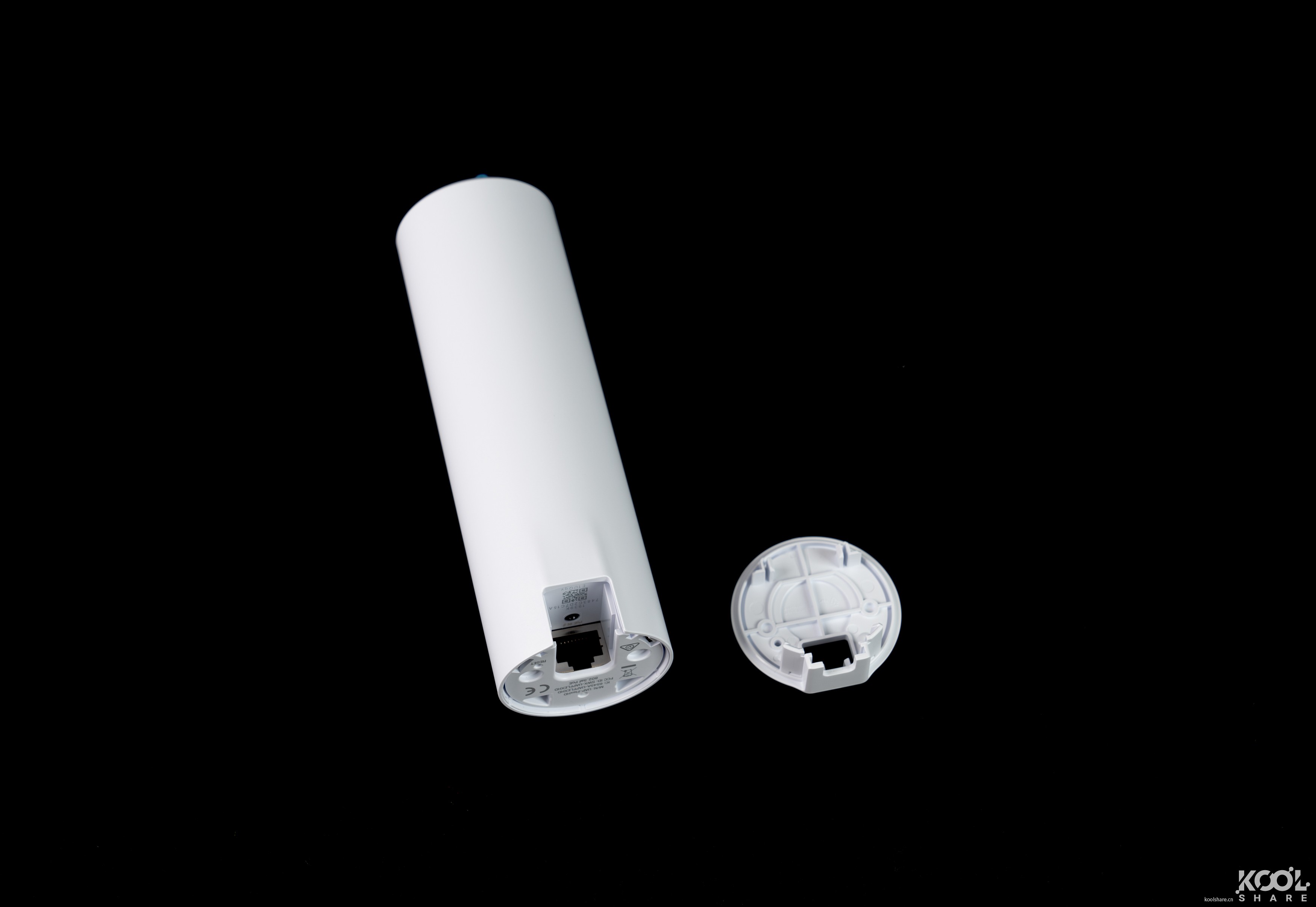

▲取下底盖

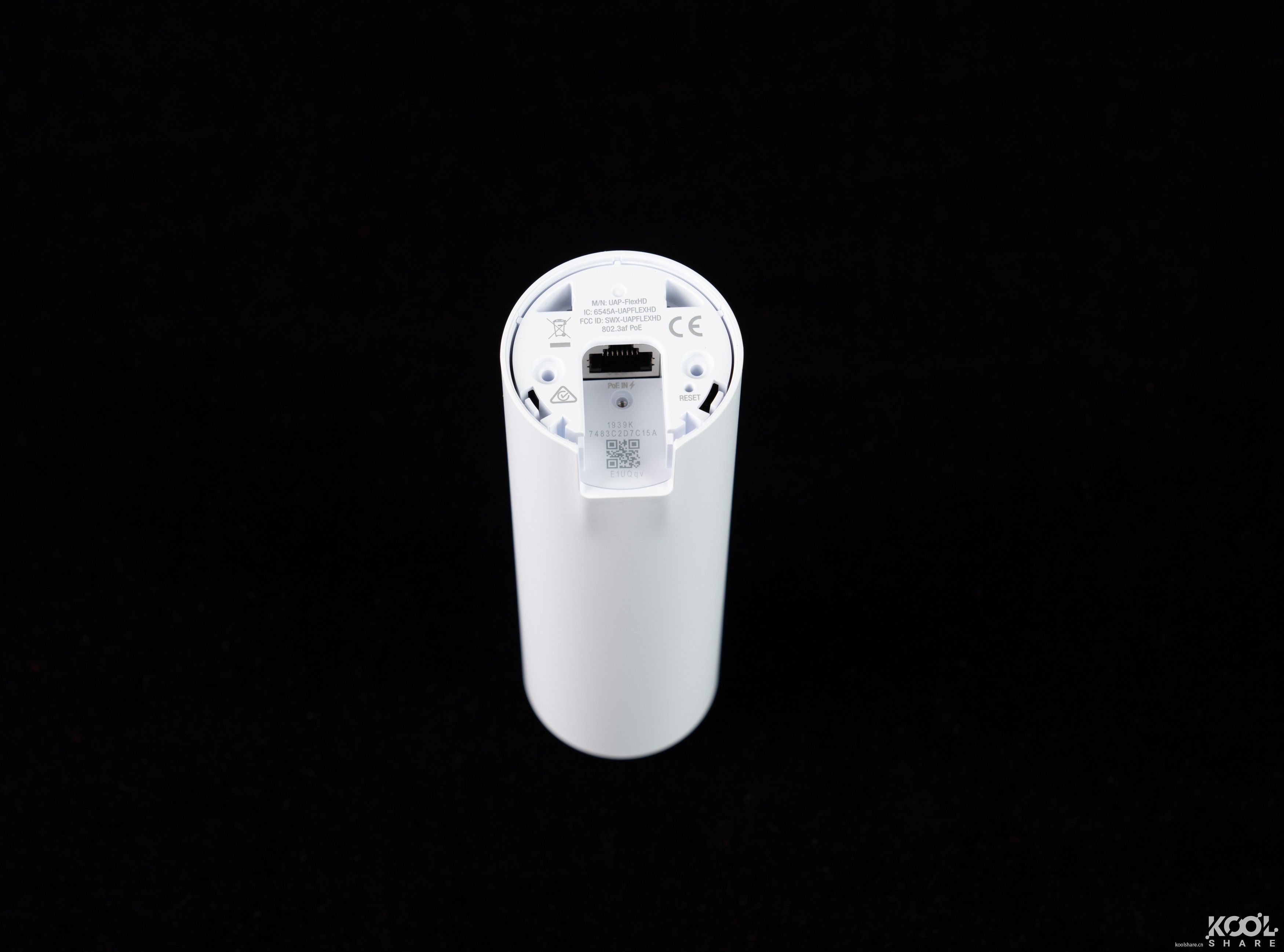

▲可以看到底部的RJ45 LAN口，支持802.3af PoE供电

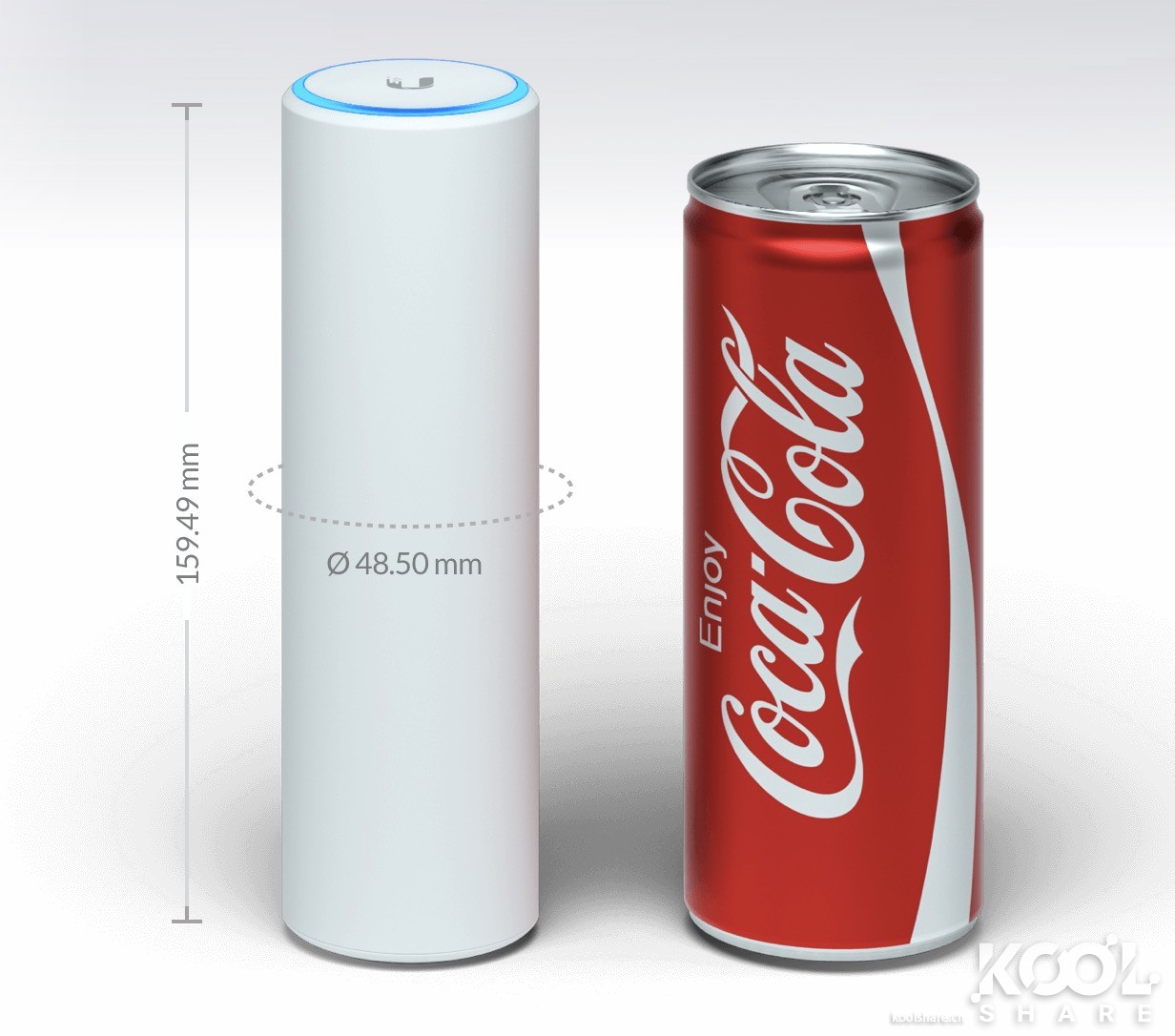

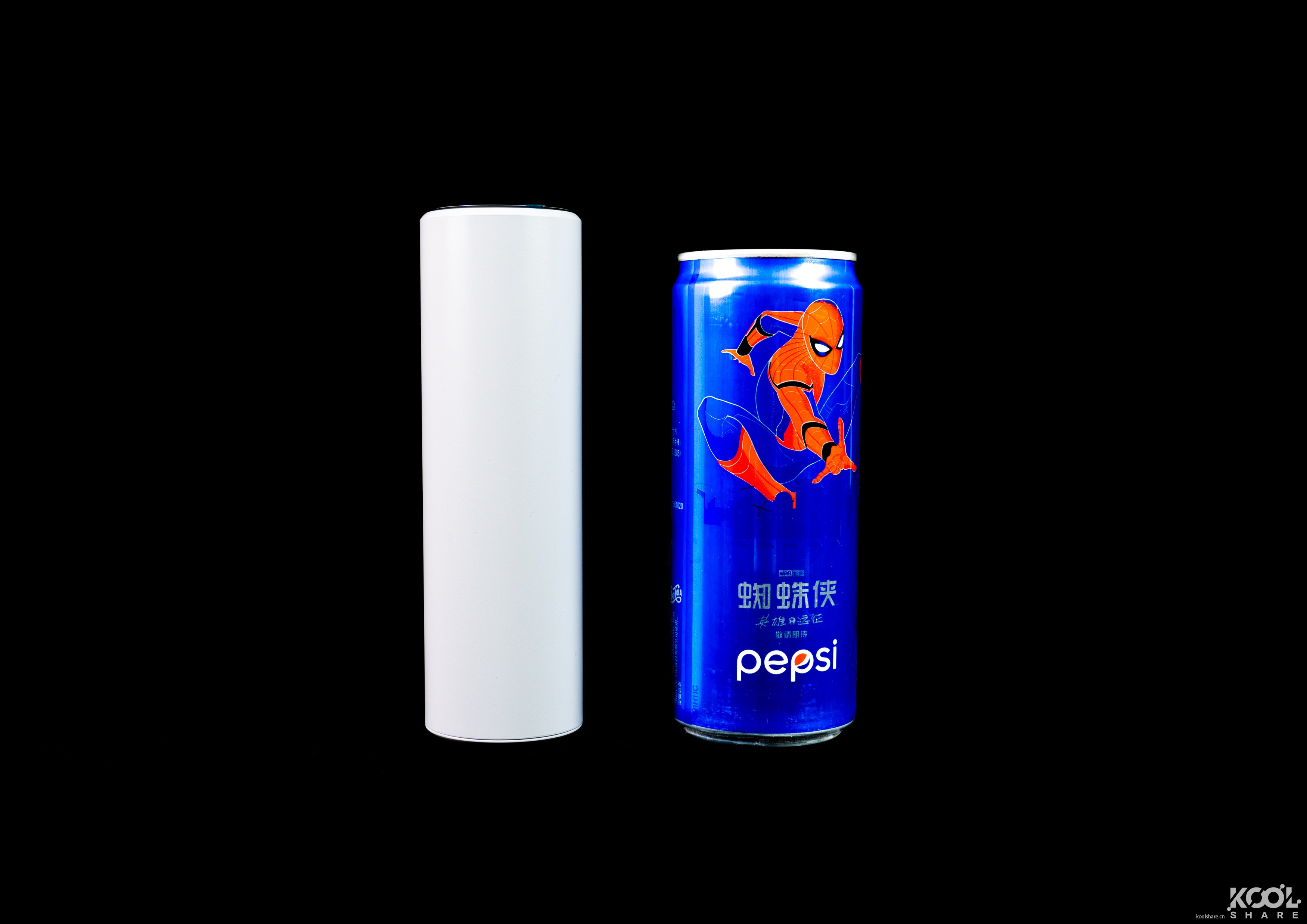

▲最后将其和一罐可乐的体积对比拆解因为UBNT FLEX HD拆解后无法还原，所以这里不推荐用户按照本文的拆解方式进行拆解

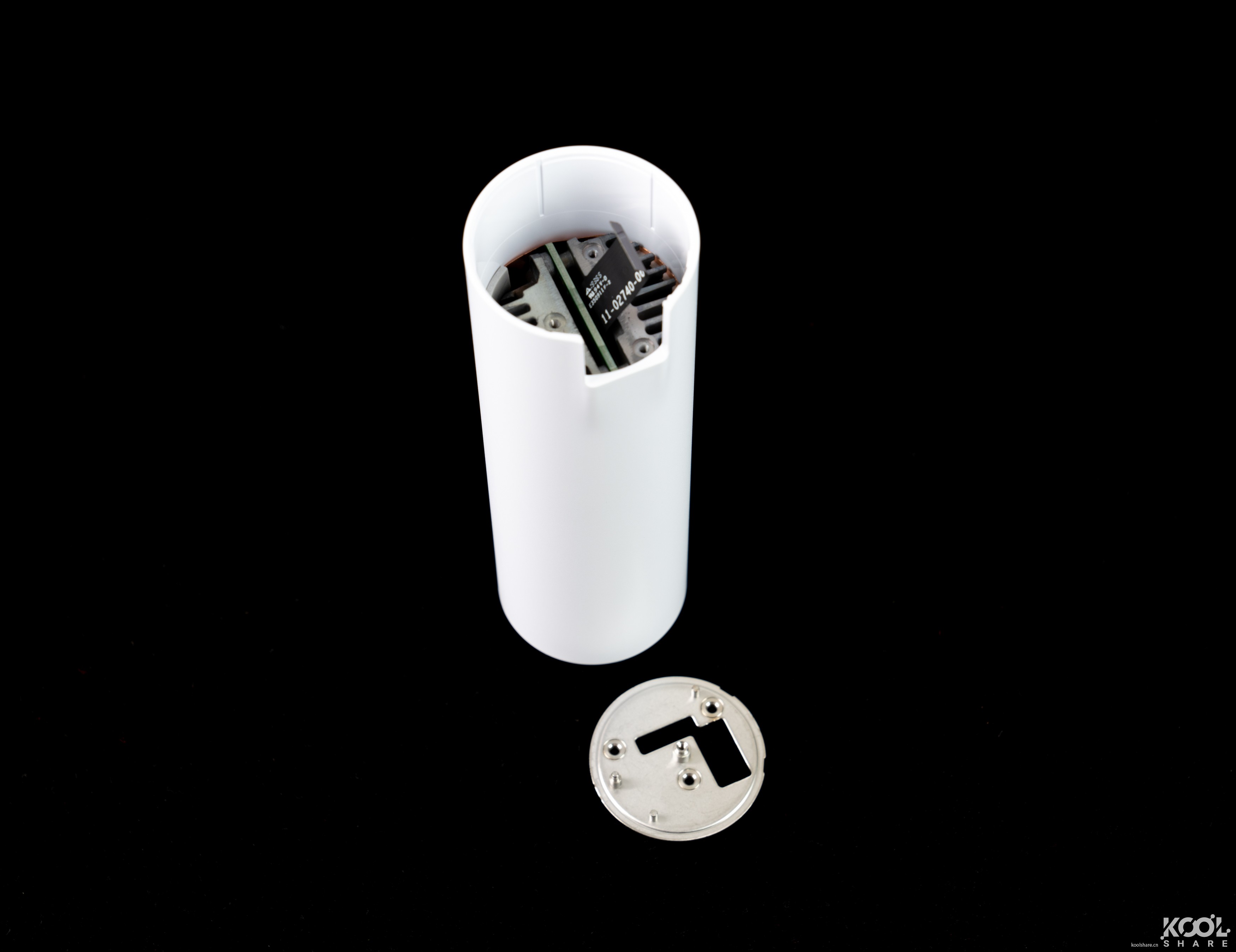

▲拧掉底部的螺丝
▲拿出底部LAN口所在的PCB板，底部PCB板通过排线和AP主PCB板连接
▲取出金属屏蔽盖

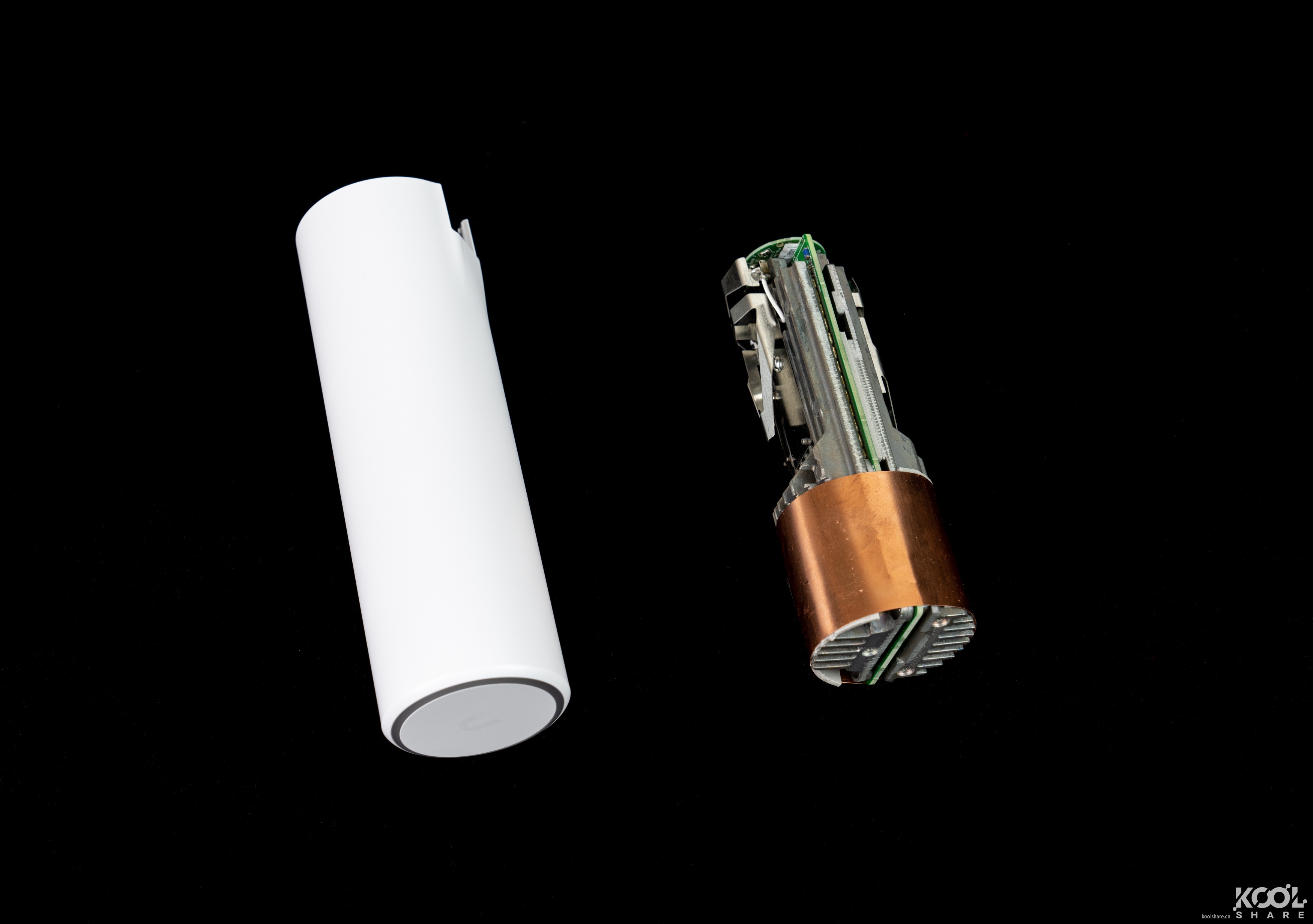

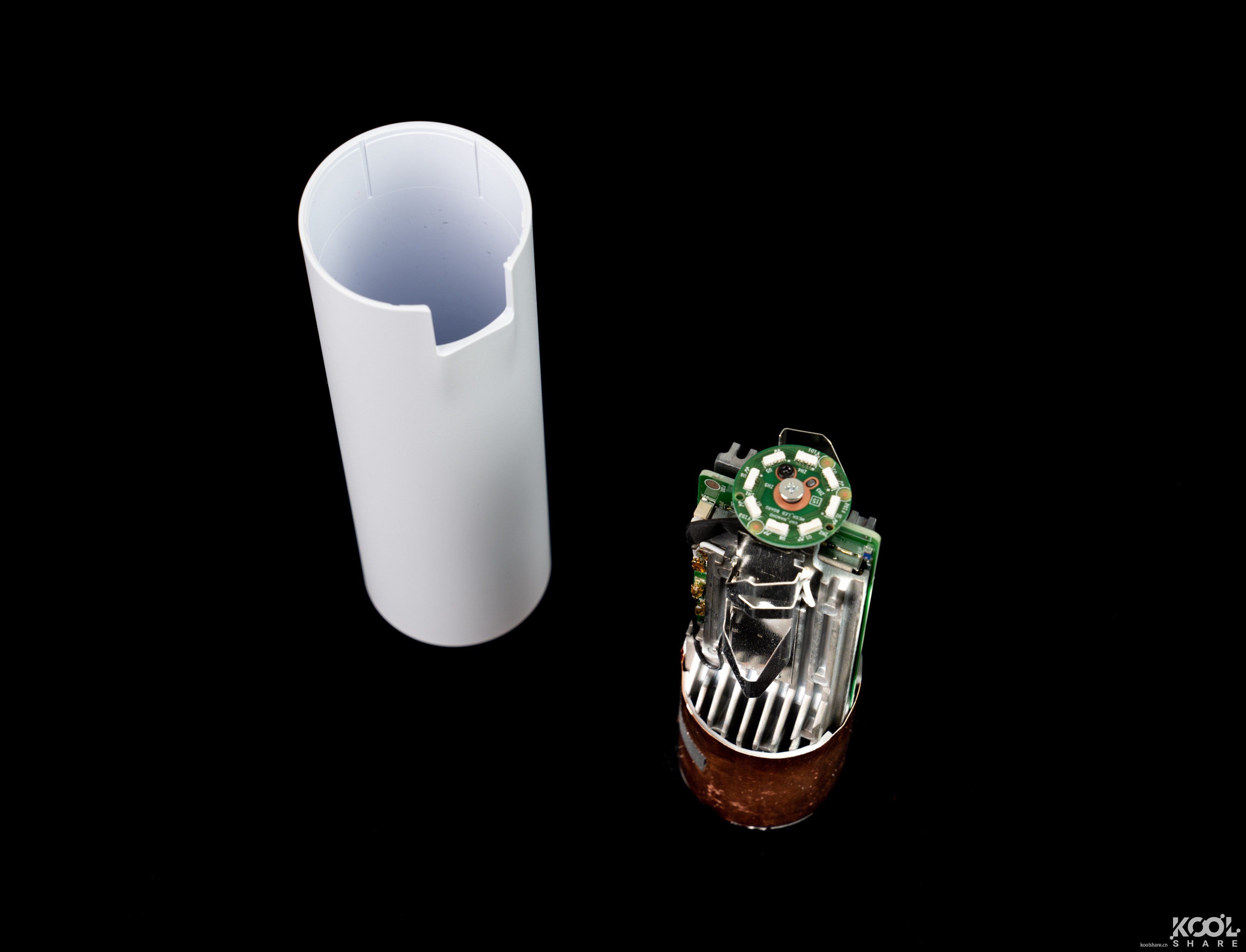

▲取出AP主体部分，顶上的圆形PCB板上有一圈LED灯珠
▲换个角度，可以看到AP主体上半部分的金属阵列天线，下半部分被铜片包裹

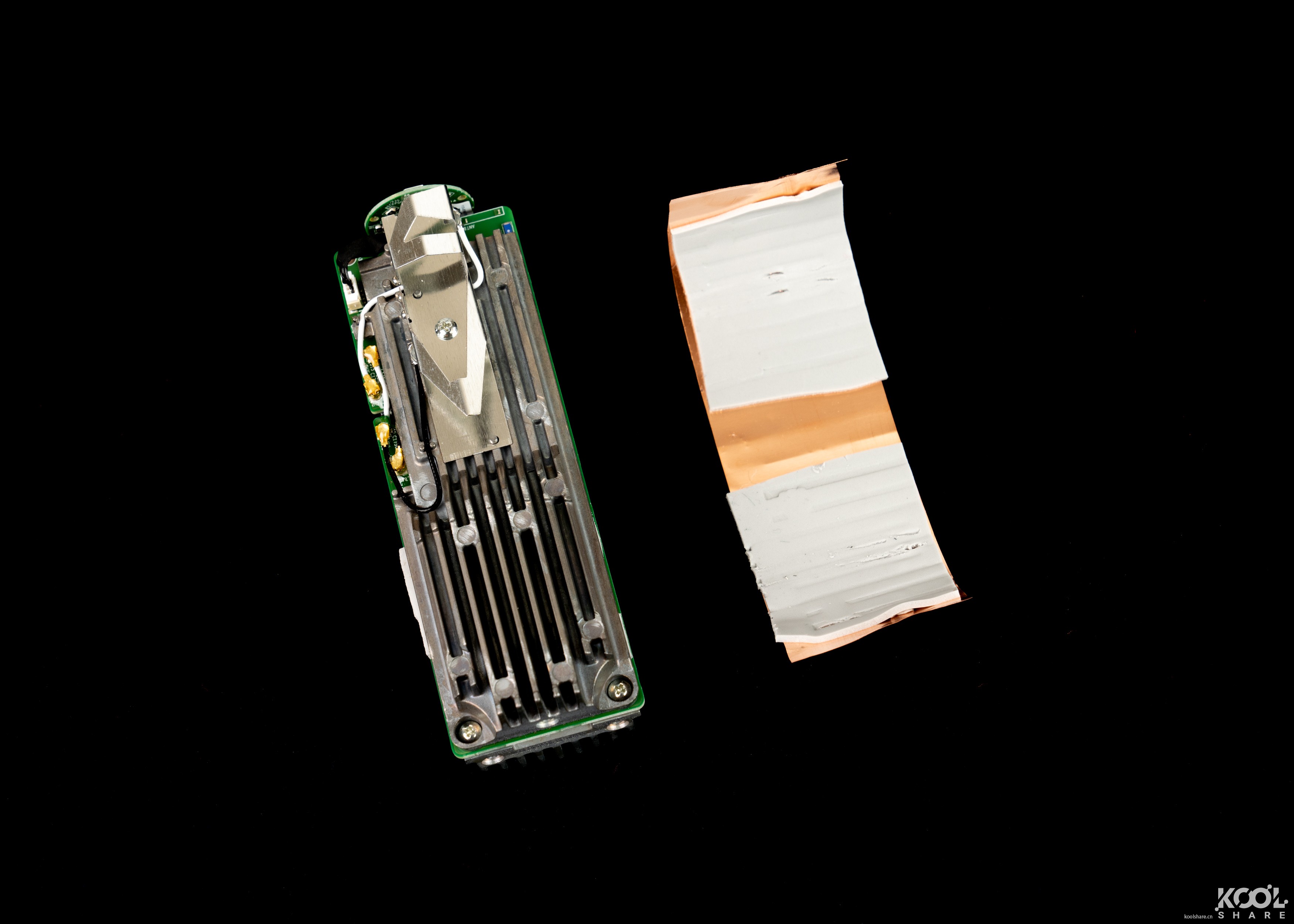

▲拆下铜片。这块铜片起到散热和屏蔽作用

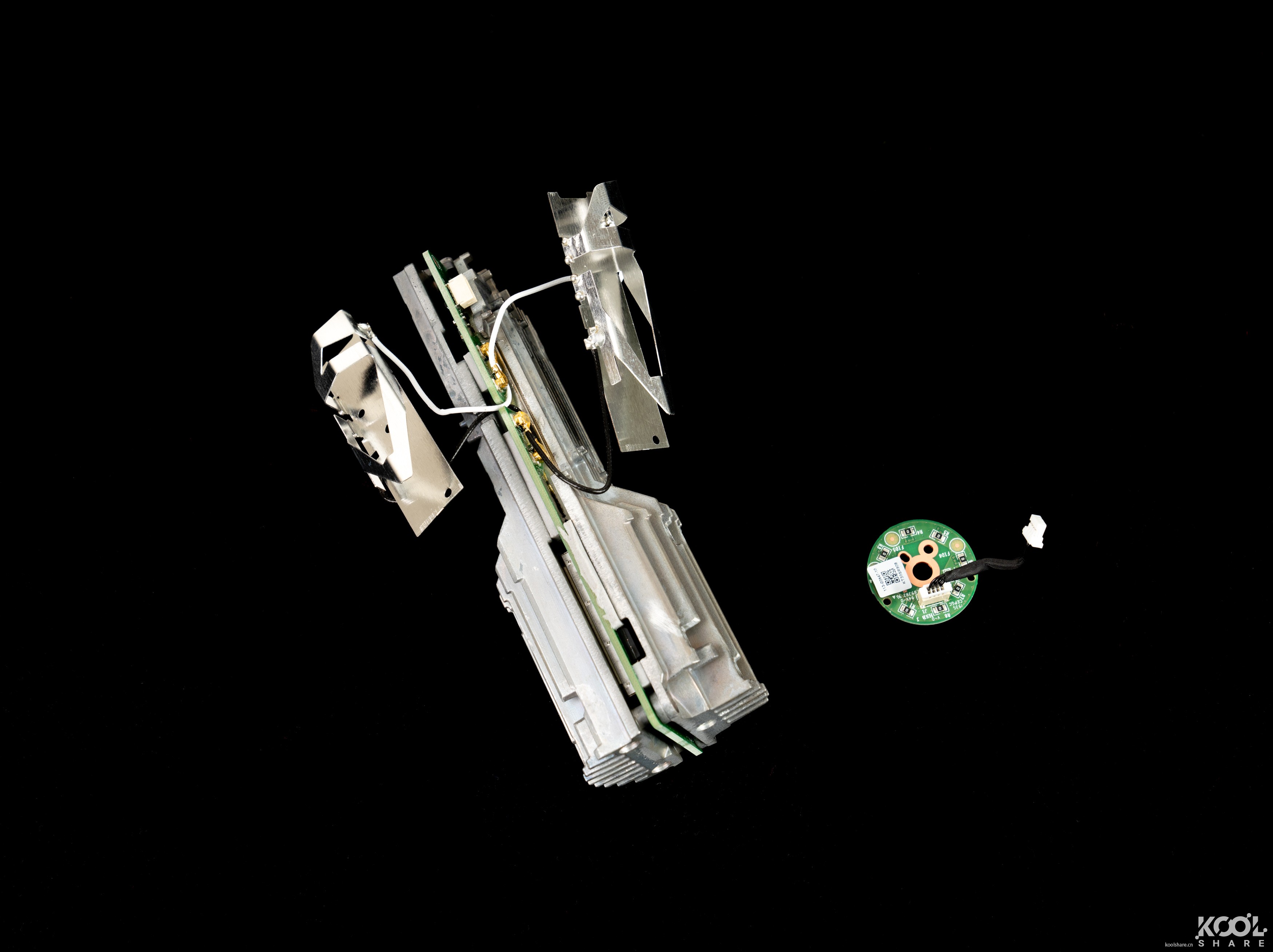

▲拆下阵列天线，天线分为左右两个，每个天线为2.4G和5G复用
▲去除顶部LED灯所在的PCB板，顶部LED灯所在的PCB板通过排线和主PCB板连接

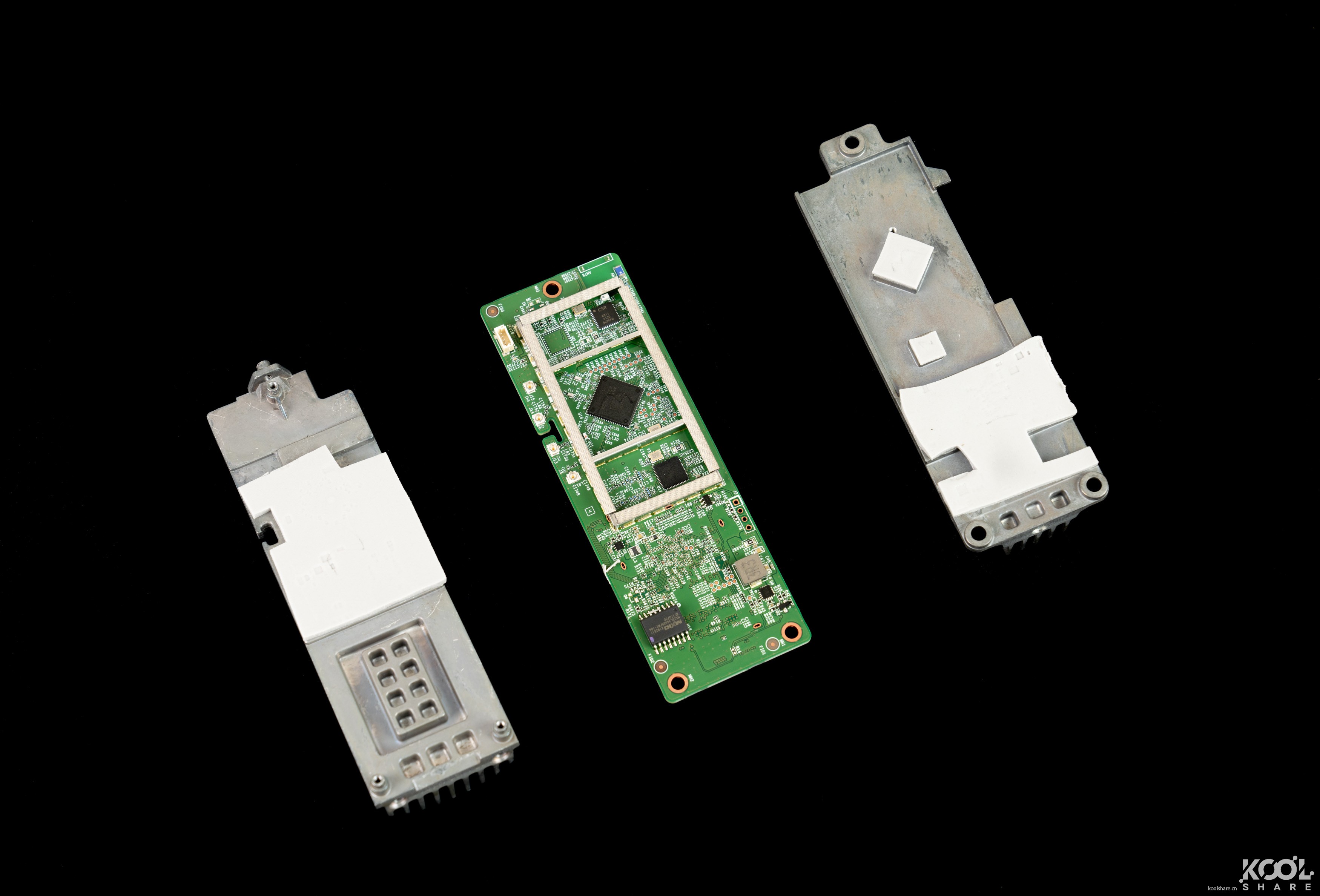

▲去除主PCB板上的金属散热装甲。金属散热装甲采用了铝铸一体成型技术，能有效提升无线芯片的抗噪性
▲PCB主板正面，多层PCB板能带来更好的稳定性

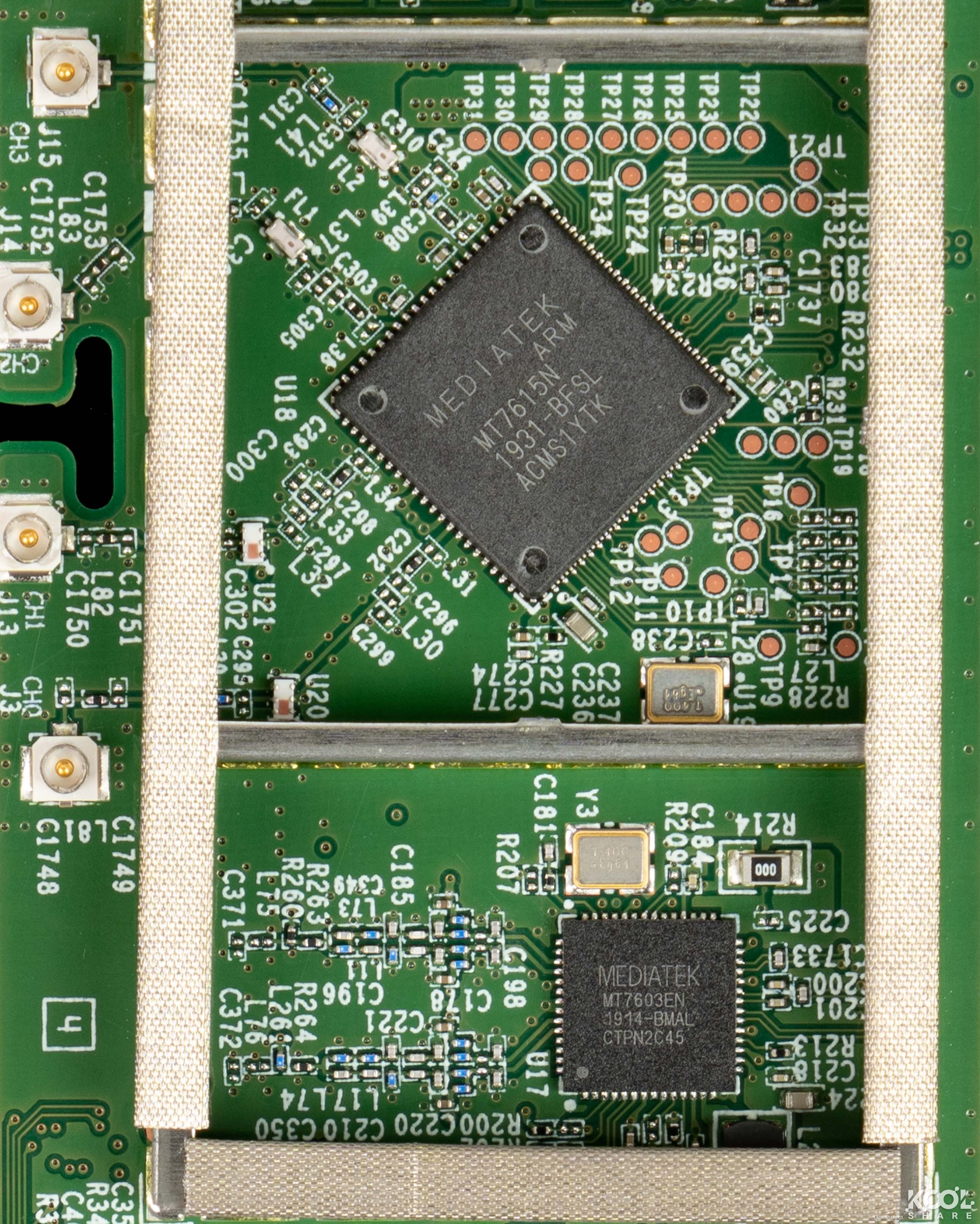

▲MT7615N，5G WLAN芯片，集成PA和LNA功放，来自联发科技。支持4x4 MU-MIMO，支持160MHz频宽，最高支持1733Mbps的连接速率；MT7603EN，2.4G WLAN芯片，集成PA和LNA功放，来自联发科技。支持2x2 MIMO，最高支持300Mbps的连接速率。

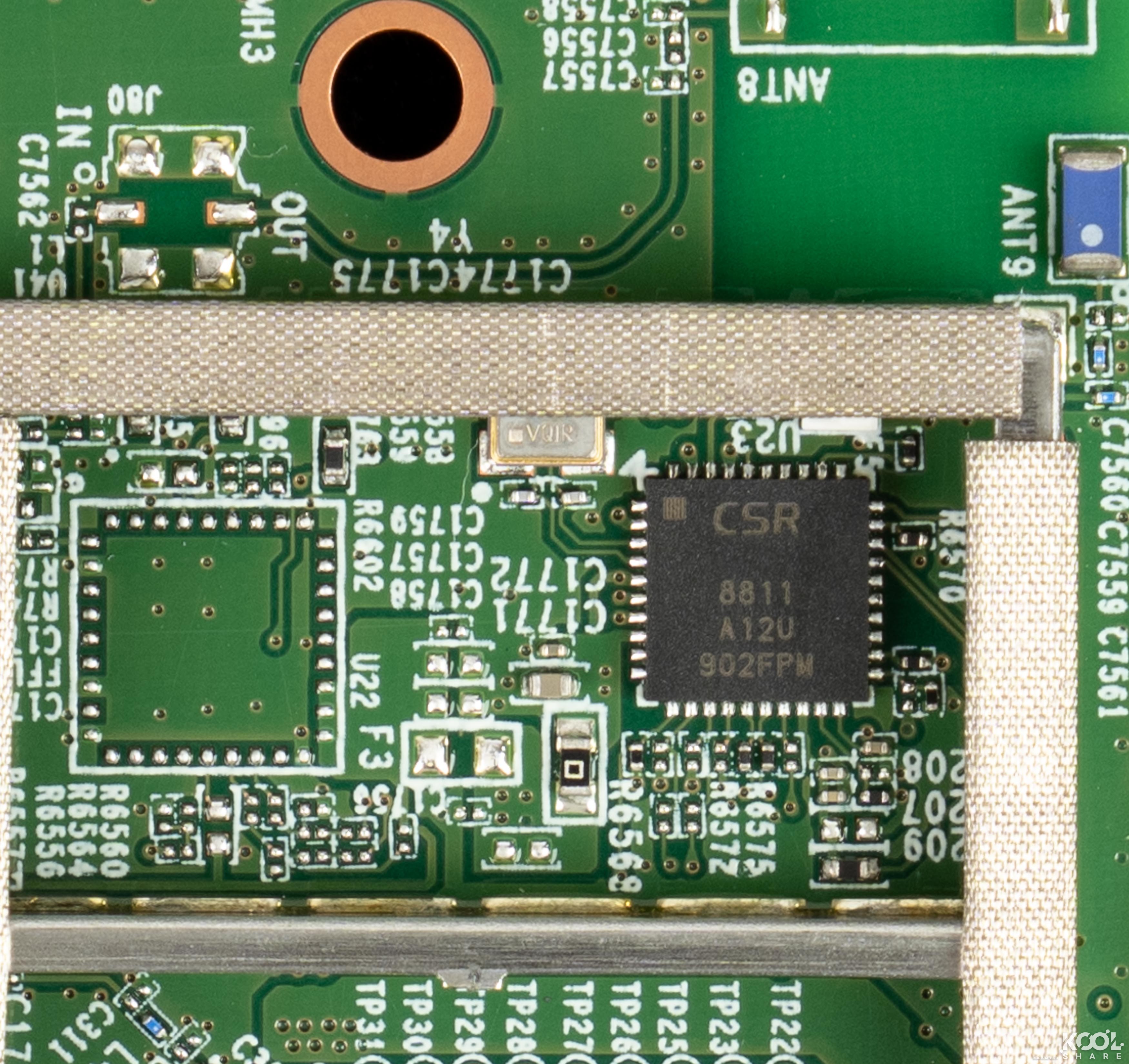

▲CSR8811，蓝牙4.2芯片，来自高通
▲MX25L25635F，FLASH芯片，来自MXIC，大小为32MB

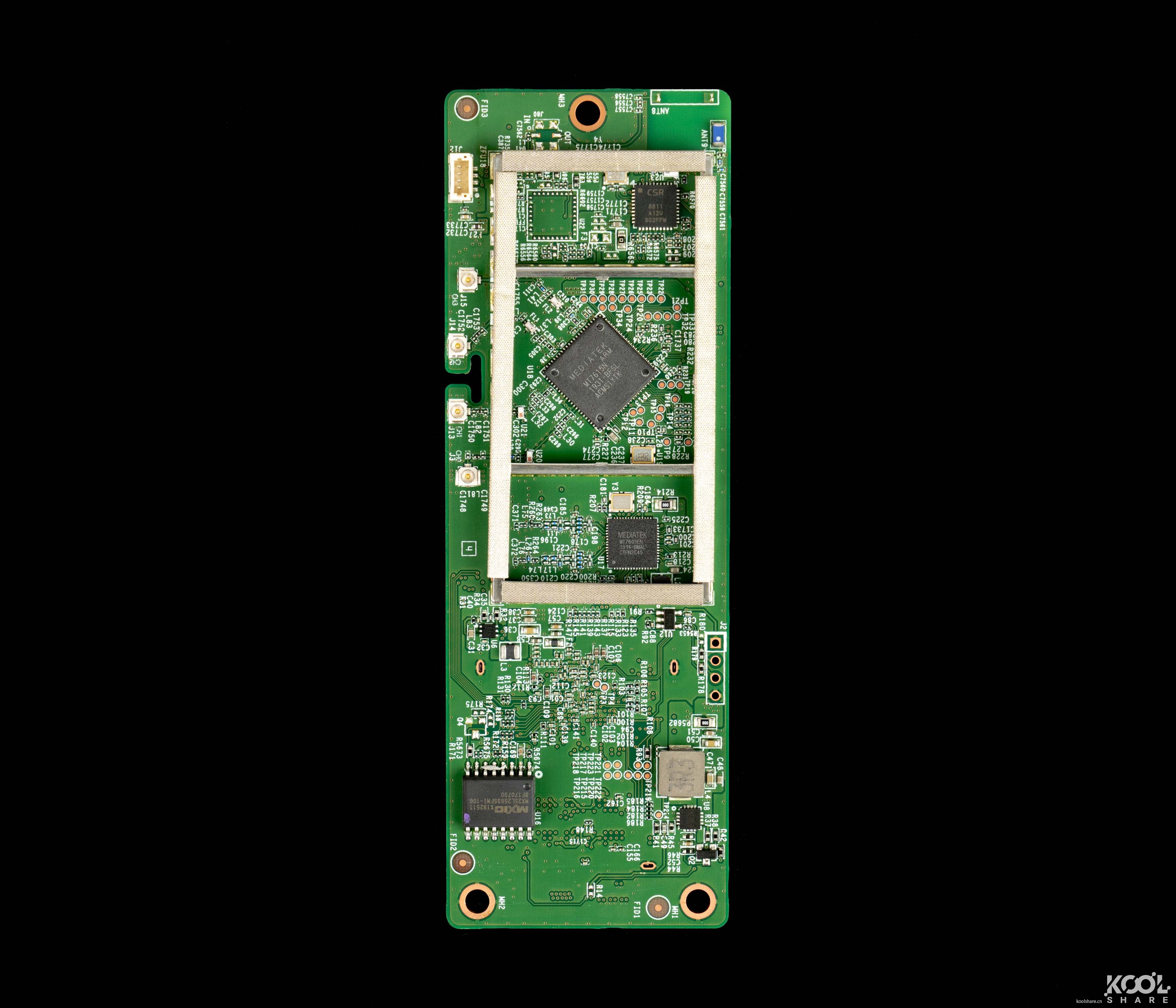

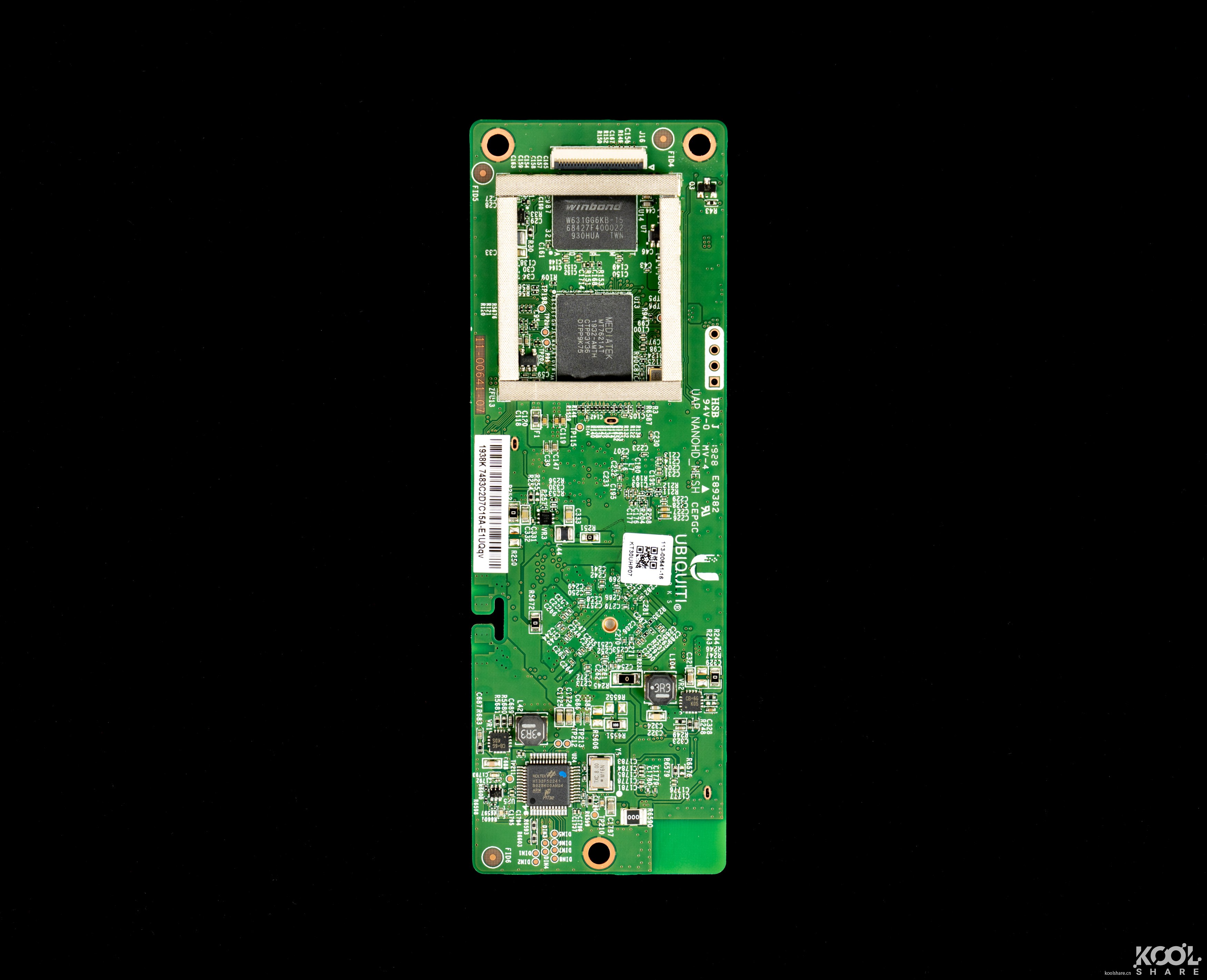

▲PCB主板背面一览

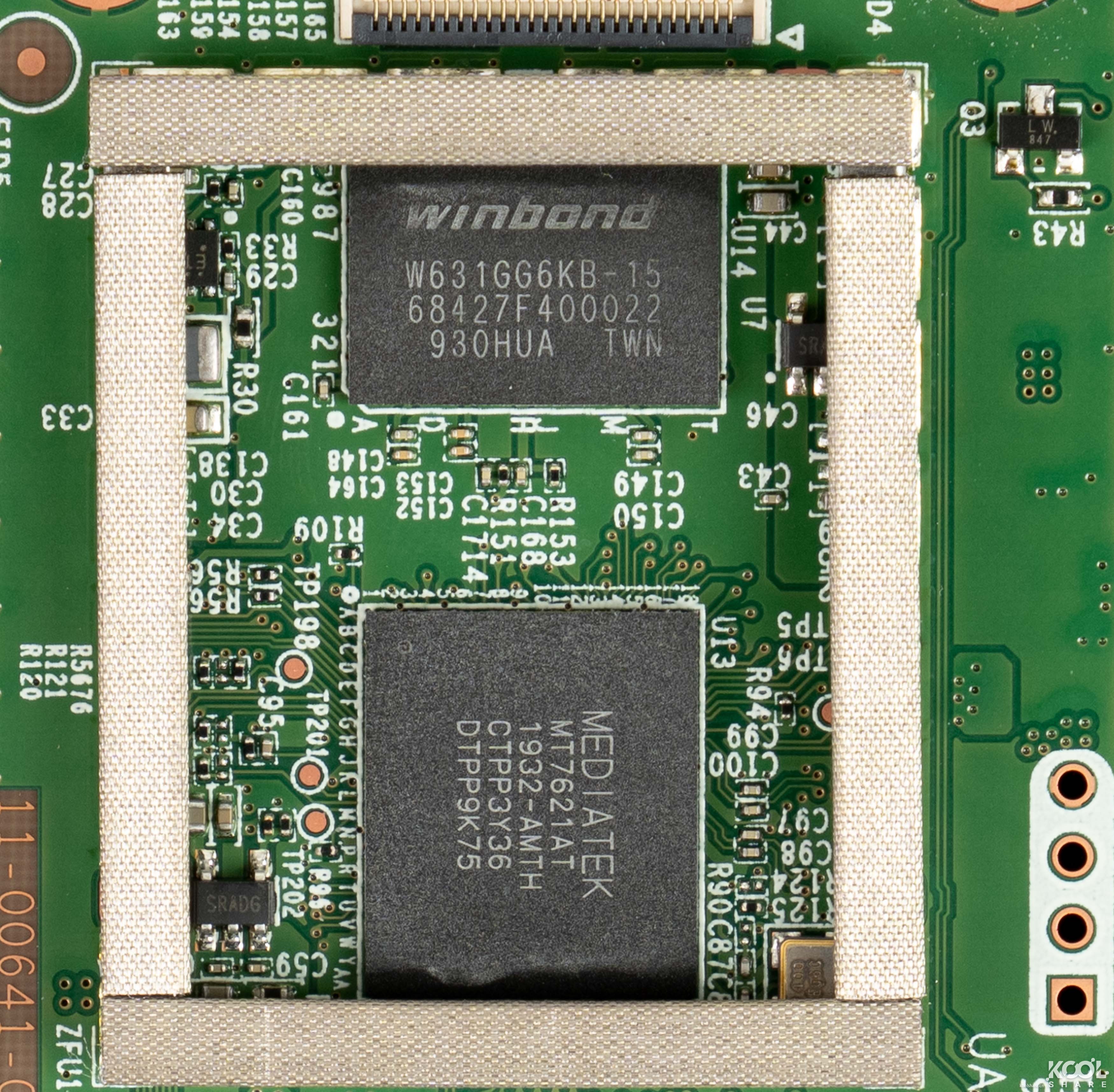

▲核心区域。MT7621AT，SoC芯片，集成了880MHz MIPS 1004KEc双核心中心处理器 (CPU)、5 端口千兆以太网络交换器；RAM采用的是Winbond的W631GG6KB-15，大小是128MB

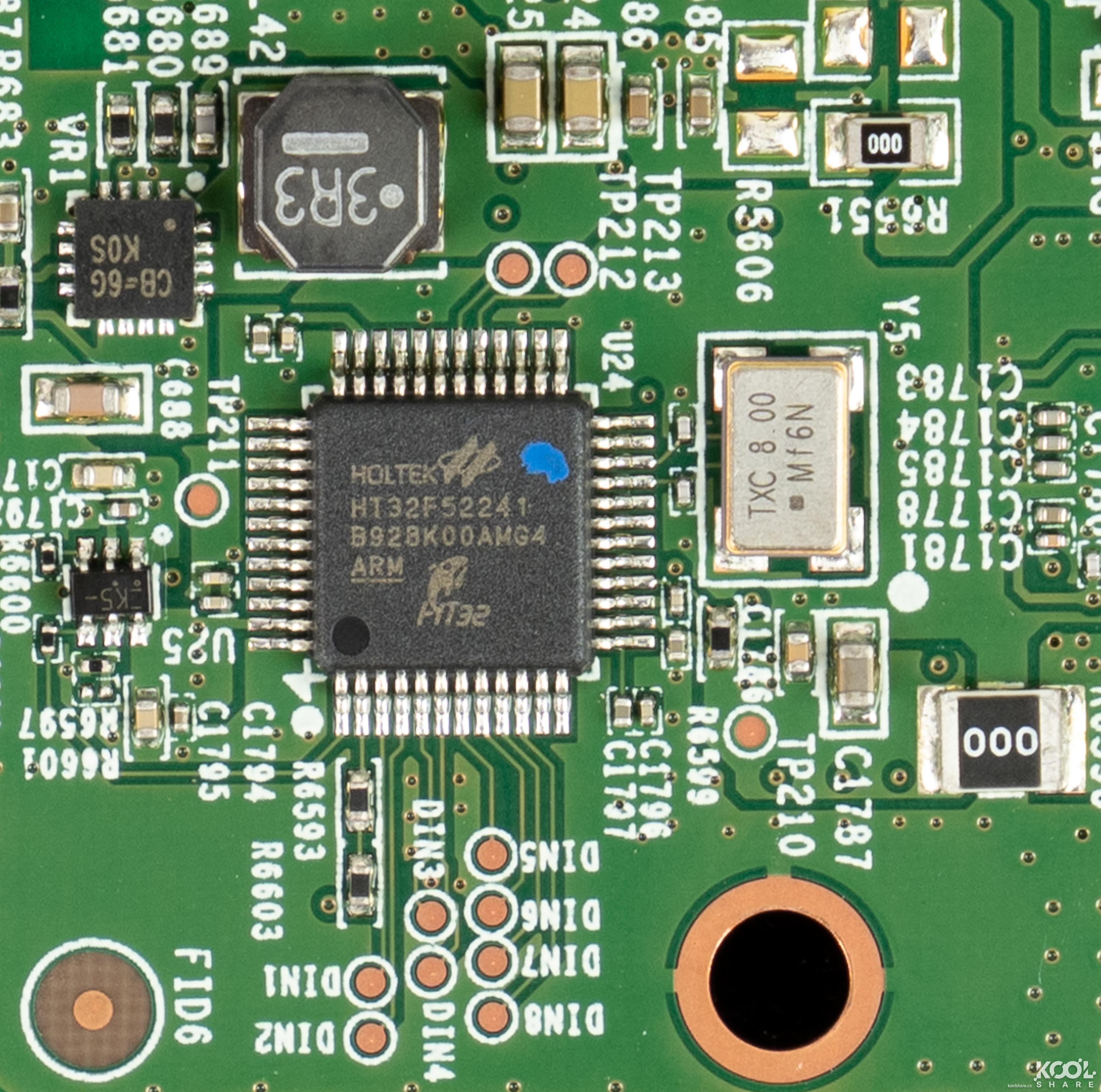

▲Holtek HT32F52241是基于Arm Cortex M0+处理器内核的32bit高性能低功耗单片机

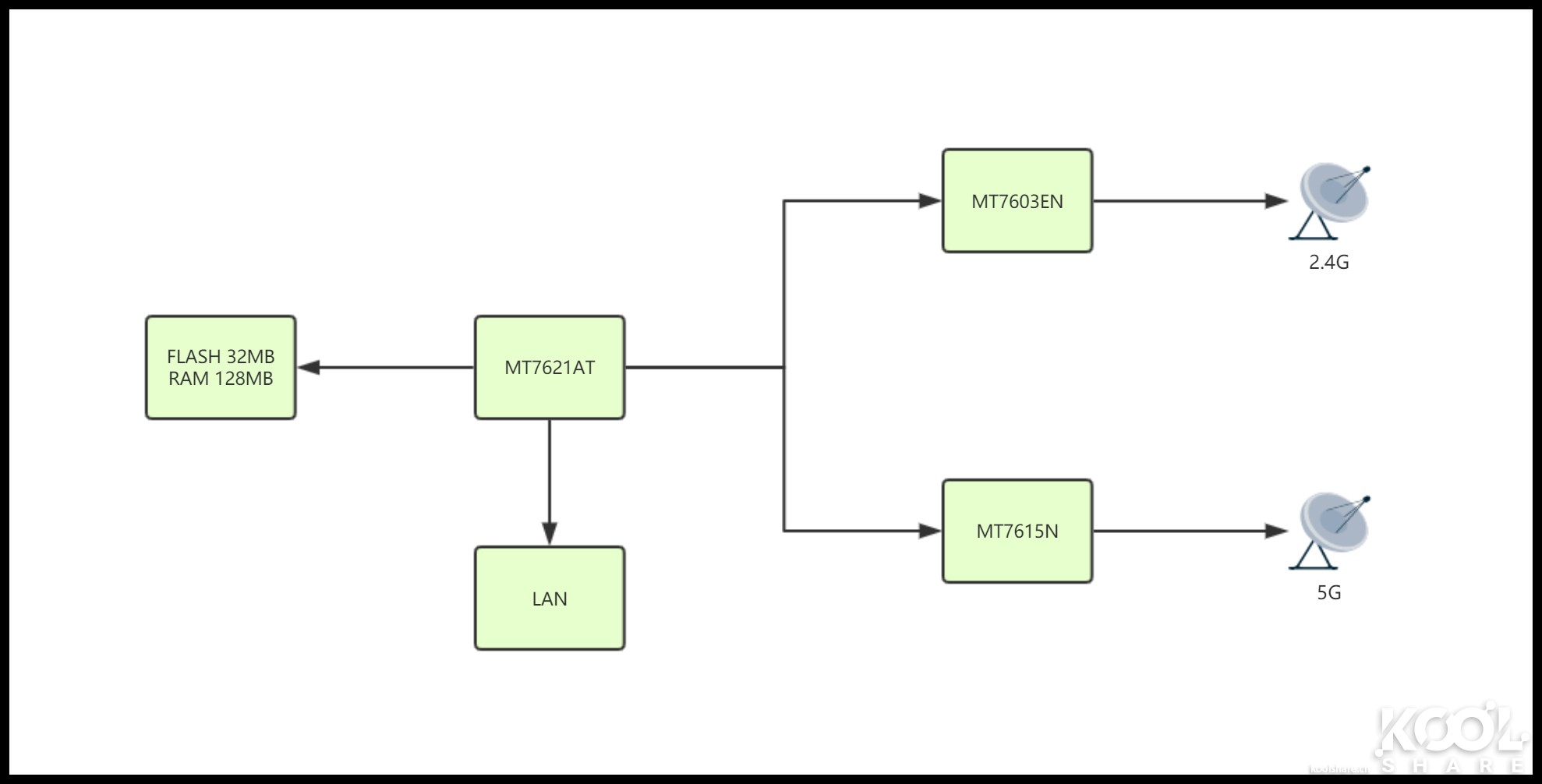

▲芯片简单示意图固件

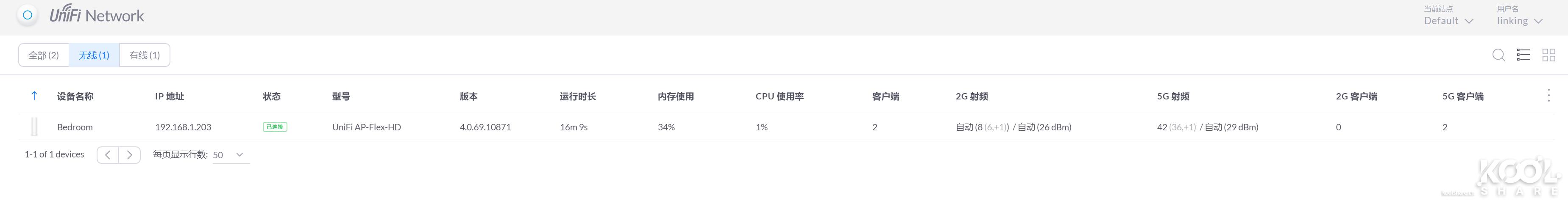

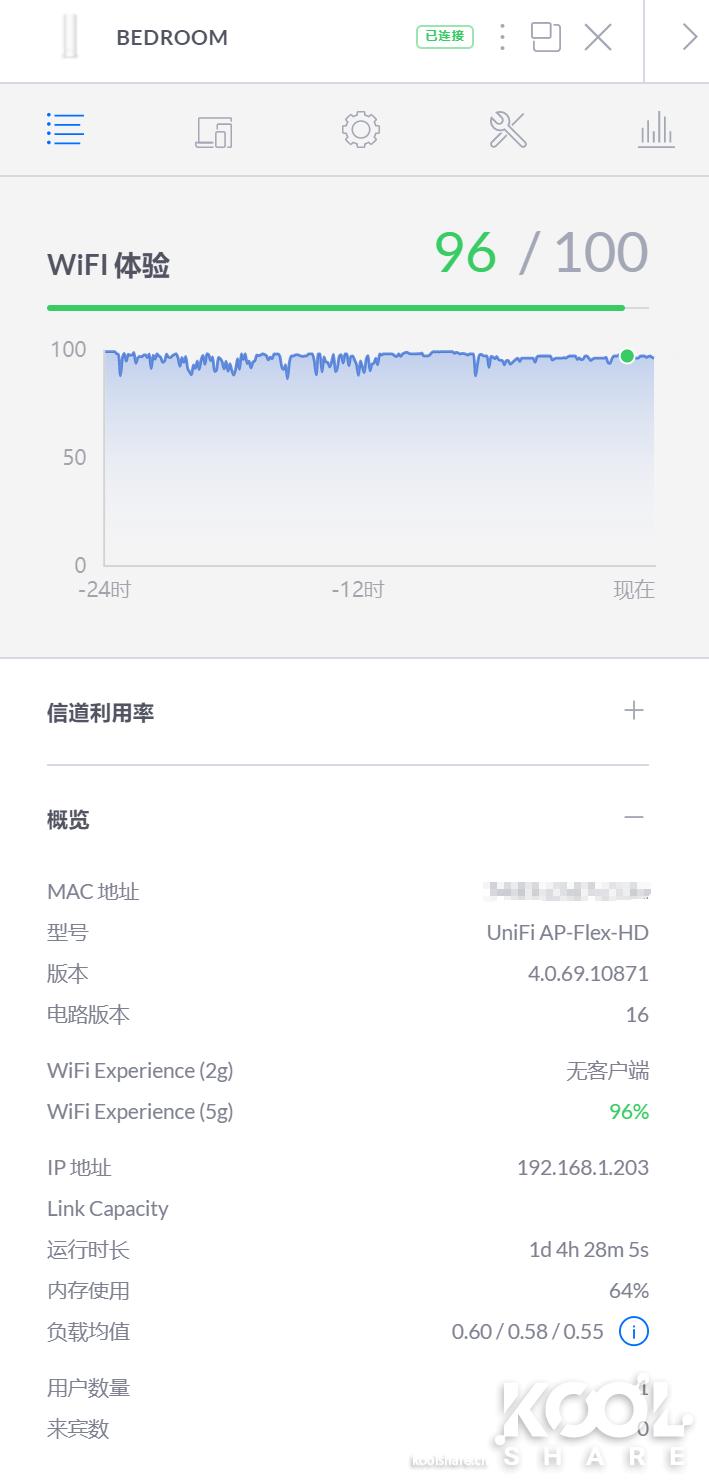

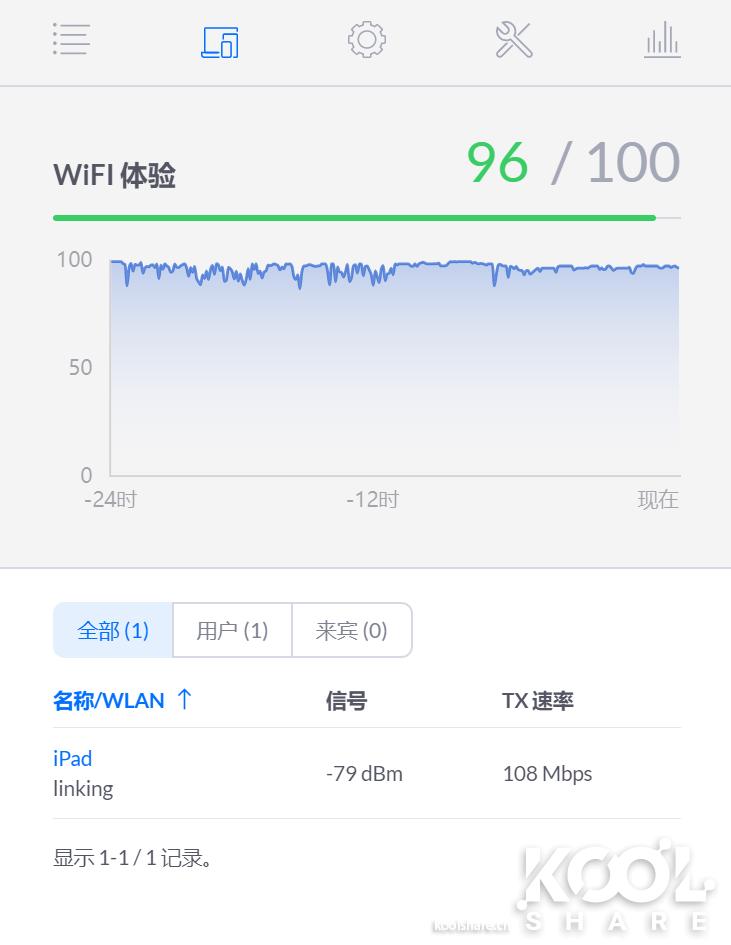

▲新版UBNT控制器固件加入了WiFi体验这项功能，以数字化直观显示，越接近100%，WiFi体验就会越好。其他的一如既往，可以显示AP的mac地址，型号，固件信息等等
▲上行链路中可以查看AP链接速率，如果是UBNT家的交换机，都能显示AP是连接到交换机的哪个端口
▲射频选项中可以查看当前的无线发射功率，丢包和重传率
▲客户端中可以查看当前连接到AP的客户端

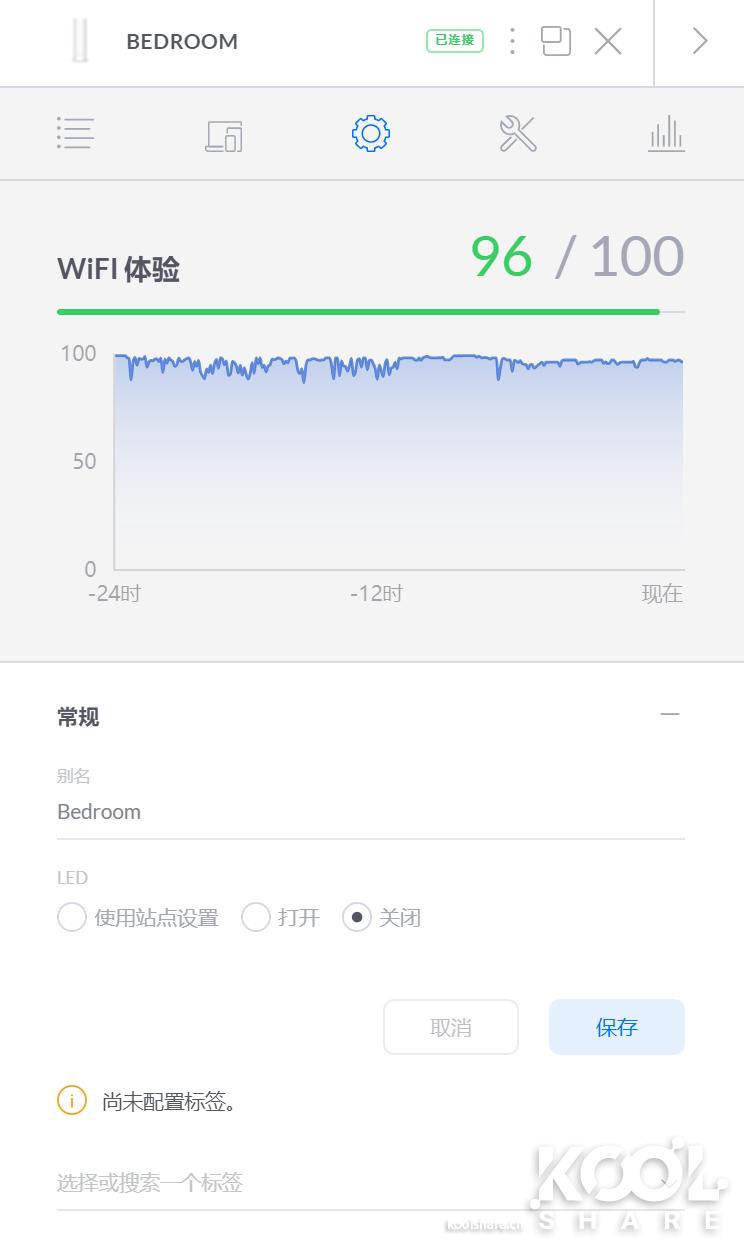

▲接下来便是对AP进行配置了。常规中可以对AP的名称进行命名，打开或者关闭AP的LED灯光

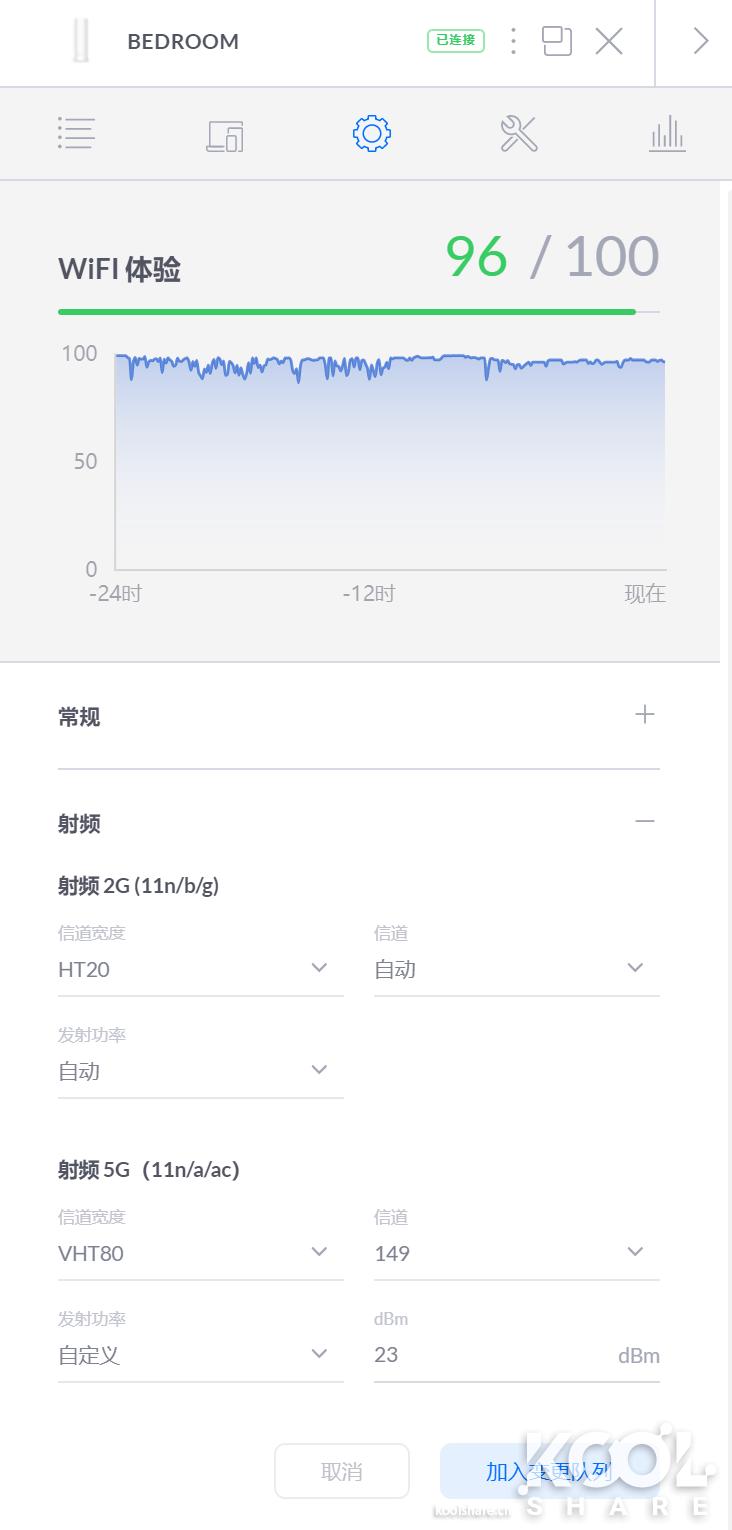

▲在射频中对2.4G以及5G的信道、频宽、发射功率进行自定义，5G最高可以达到29dBm的发射功率，2.4G最高可以达到26dBm的发射功率

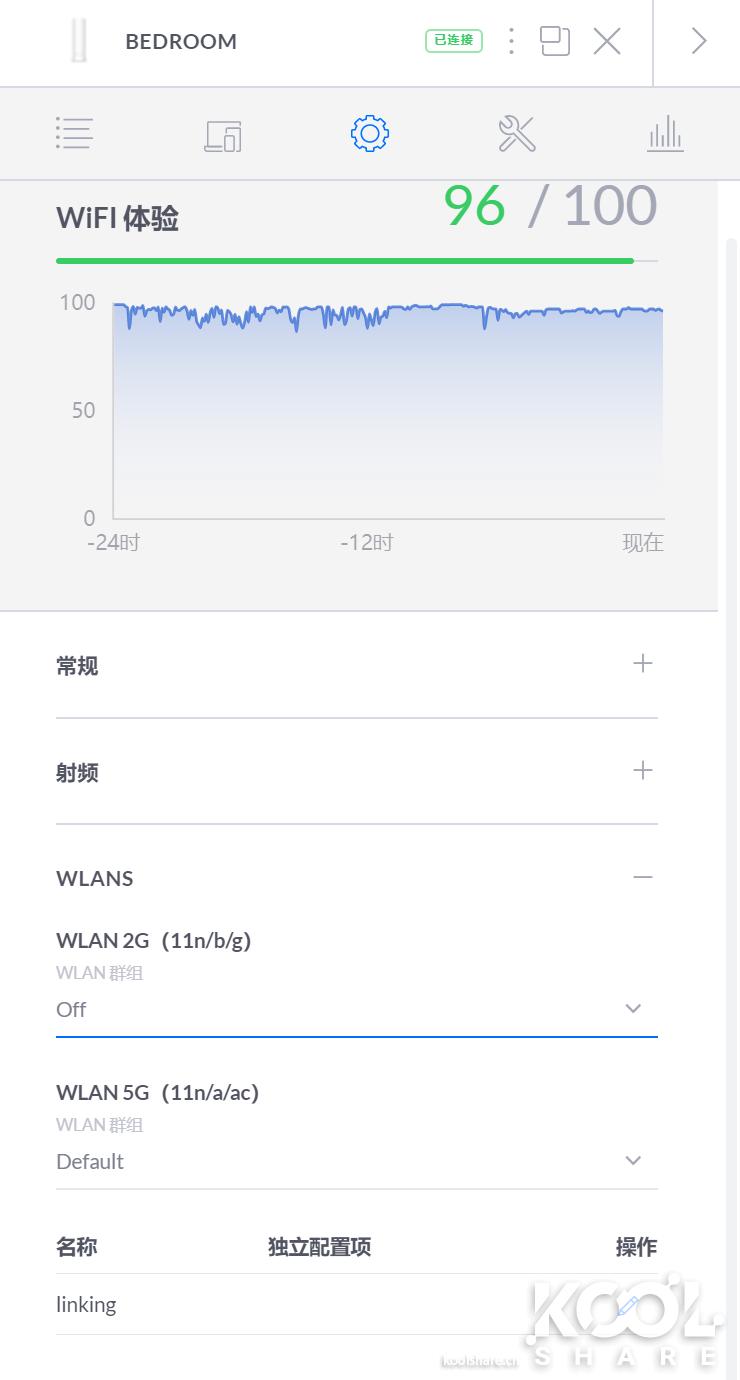

▲如果需要关闭AP的某一频段，只需要在WLANS中将WLAN 2G或者WLAN 5G选择Off即可

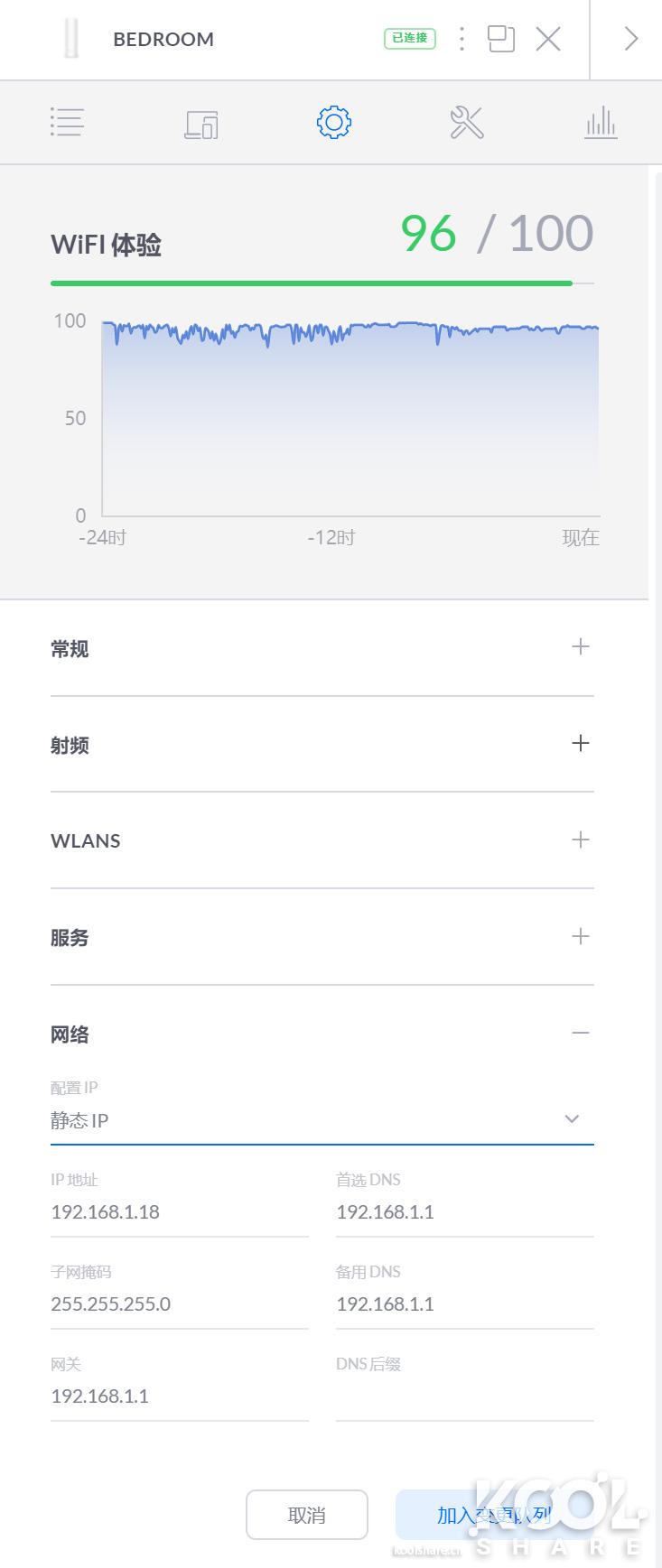

▲选择AP以DHCP方式获取IP地址或者是以静态IP设置IP地址

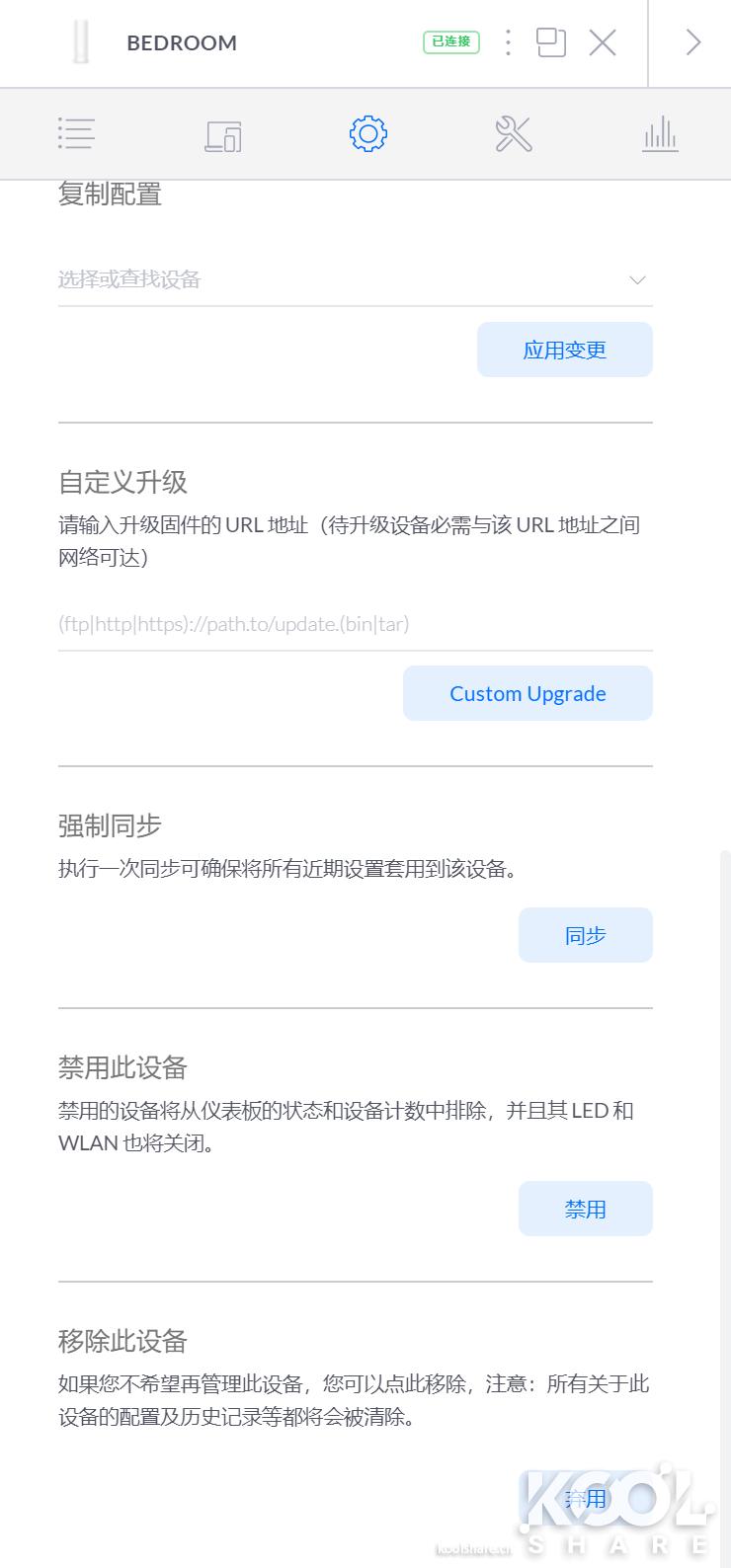

▲设备管理中可以对AP进行强制同步，移除或者禁用设备。还可以在这里手动对AP更新固件，不过遗憾的是UBNT只提供了链接更新方式，希望后期可以加入本地更新模式

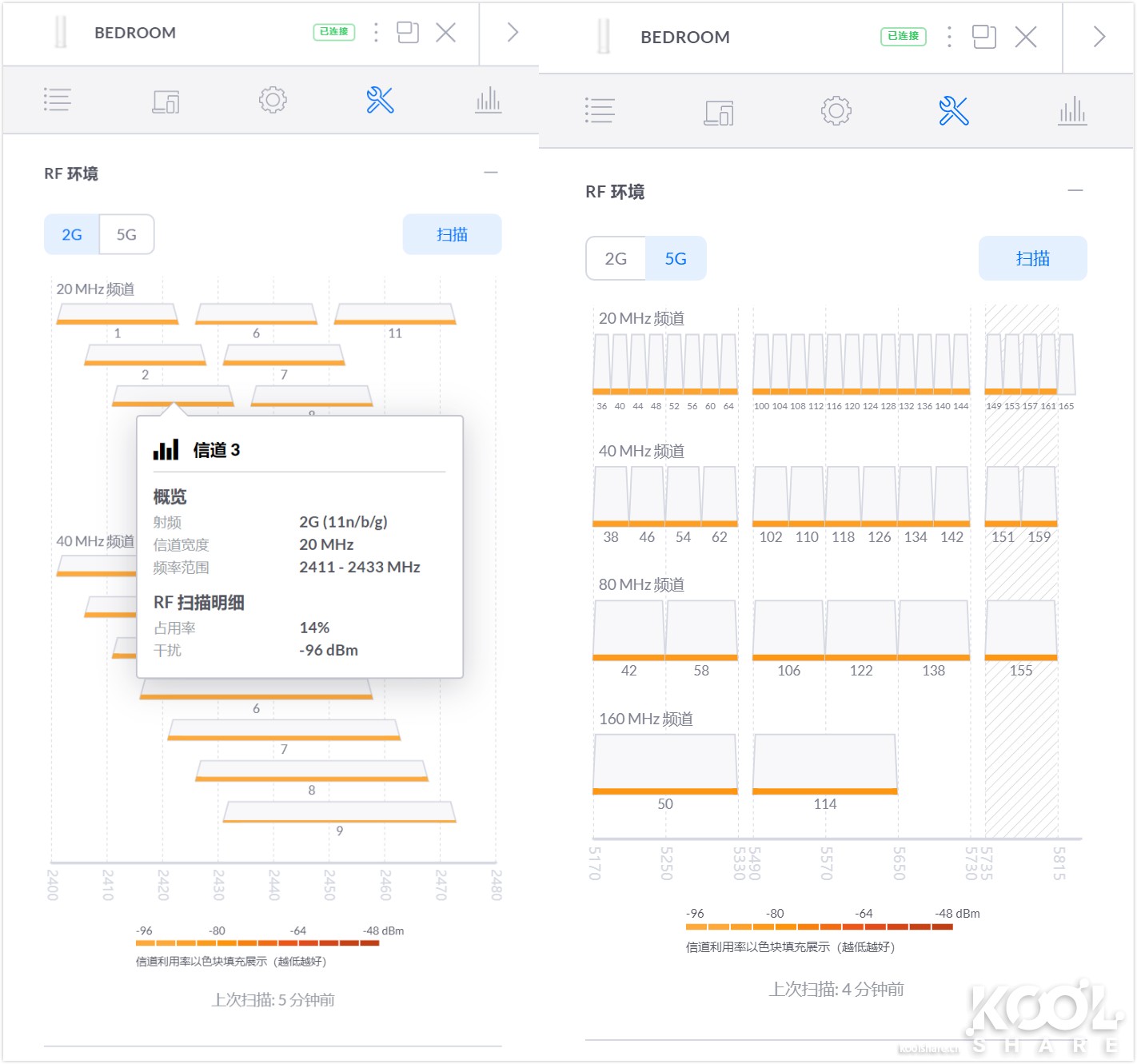

▲通过频谱扫描，可以让AP选择最优的信道，避免干扰

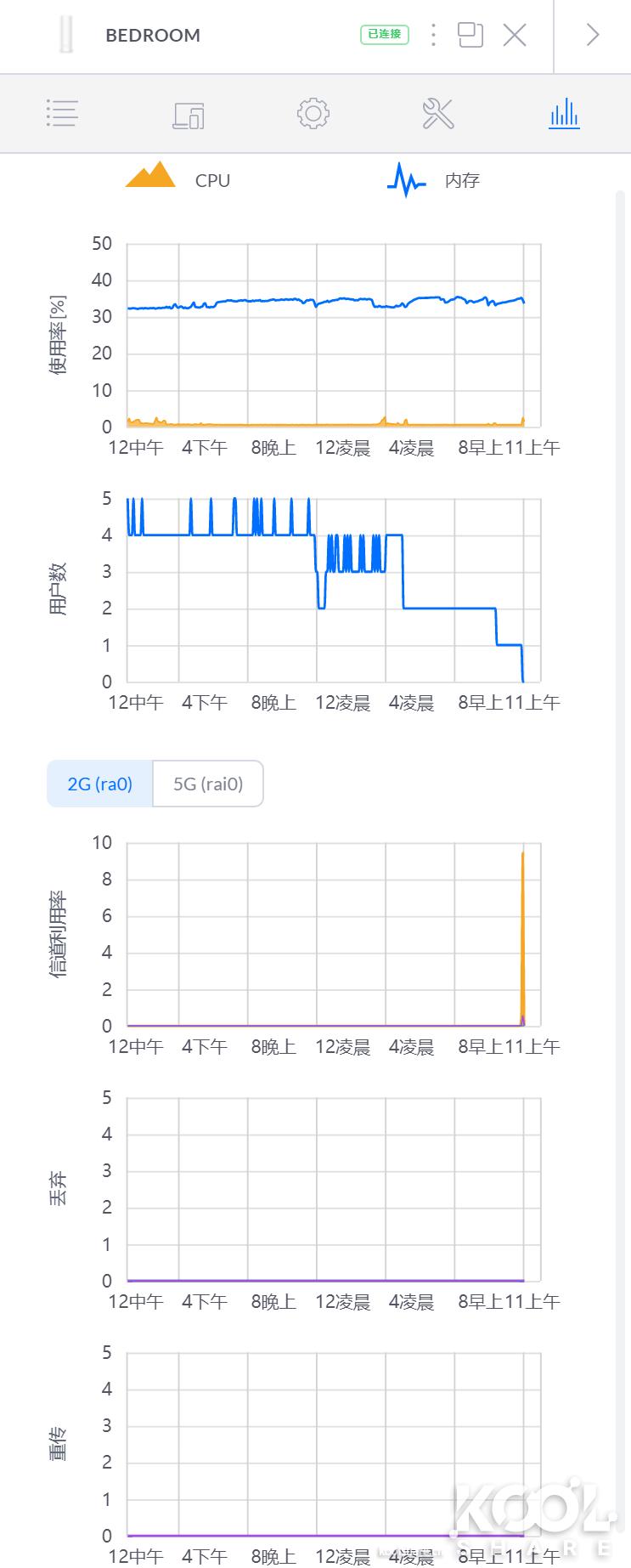

▲最后在统计信息中可以查看一段时间内的AP CPU和内存使用量，AP的信道利用率以及丢包和重传率吞吐量测试测试平台硬件部分： PC1 网卡：ASUS PCE-AC88，ASUS XG-C100C，AX200 PC2 网卡：ASUS PCE-AC88，ASUS XG-C100C，AX200软件： Windows 10 Pro安装所有必选补丁，关闭系统防火墙 Endpoint 9.50 IxChariot 6.70本次测试使用了如下测试脚本： High_Performance_Throughput.scr。此脚本用于测试最大传输带宽先来了解下路由测试结果几个相关名词： Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好 测试环境： 测试选择在家中，模拟大家日常使用的真实情况说明： 使用4.0.69.10871固件，AP开启WPA2加密font size="4"font color="#0000ff"b4x4 80MHz 802.11ac吞吐量测试/b

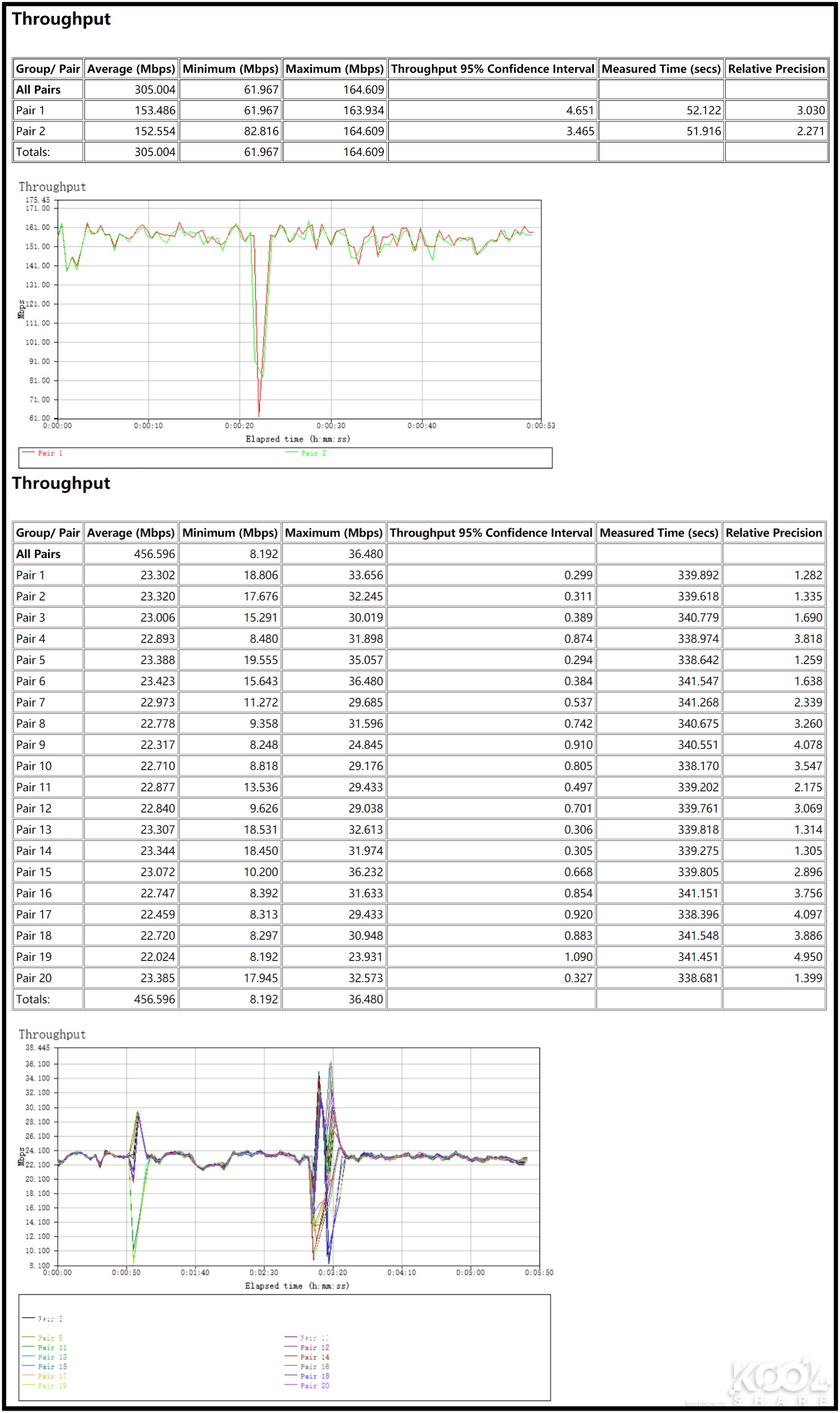

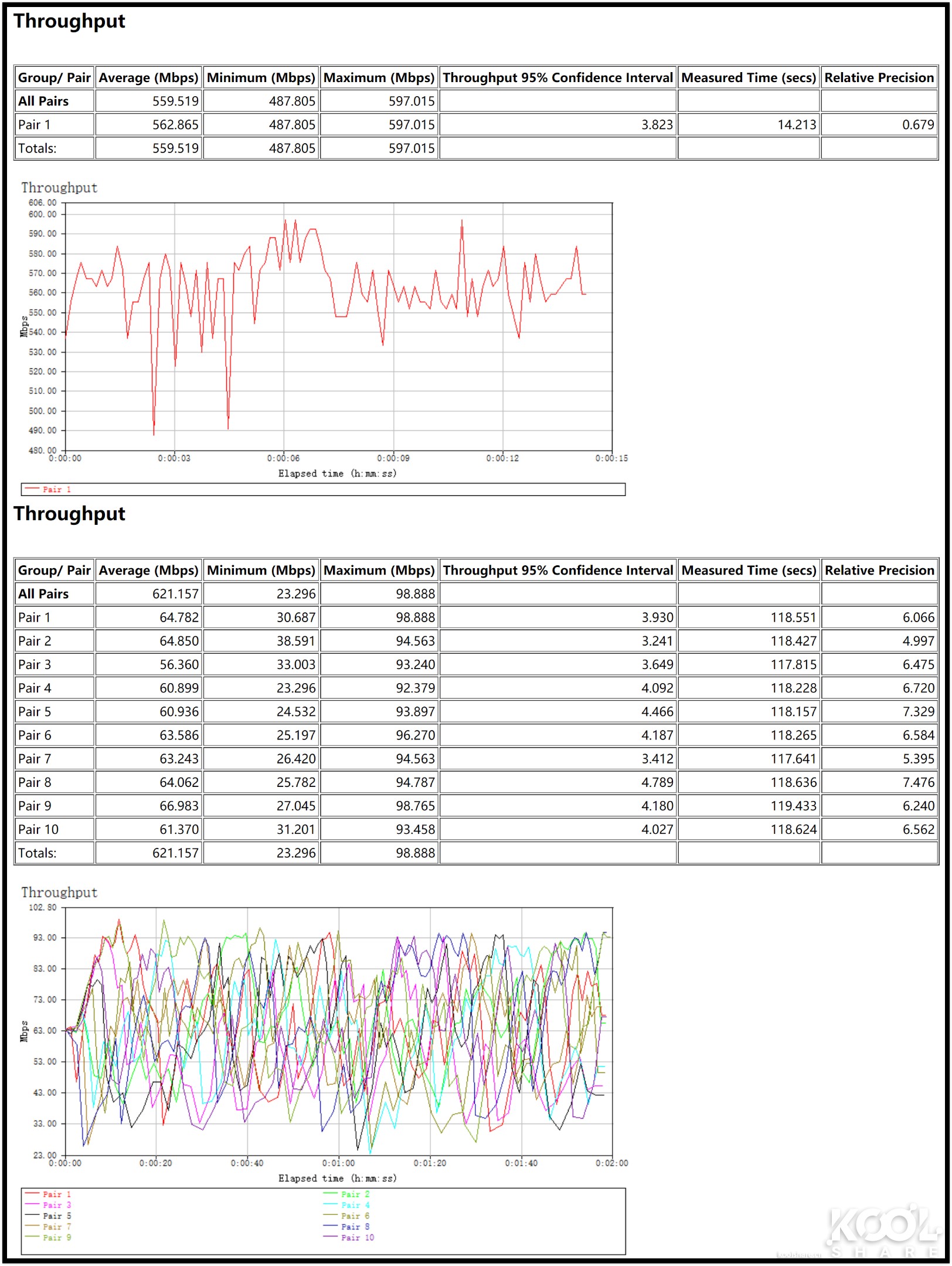

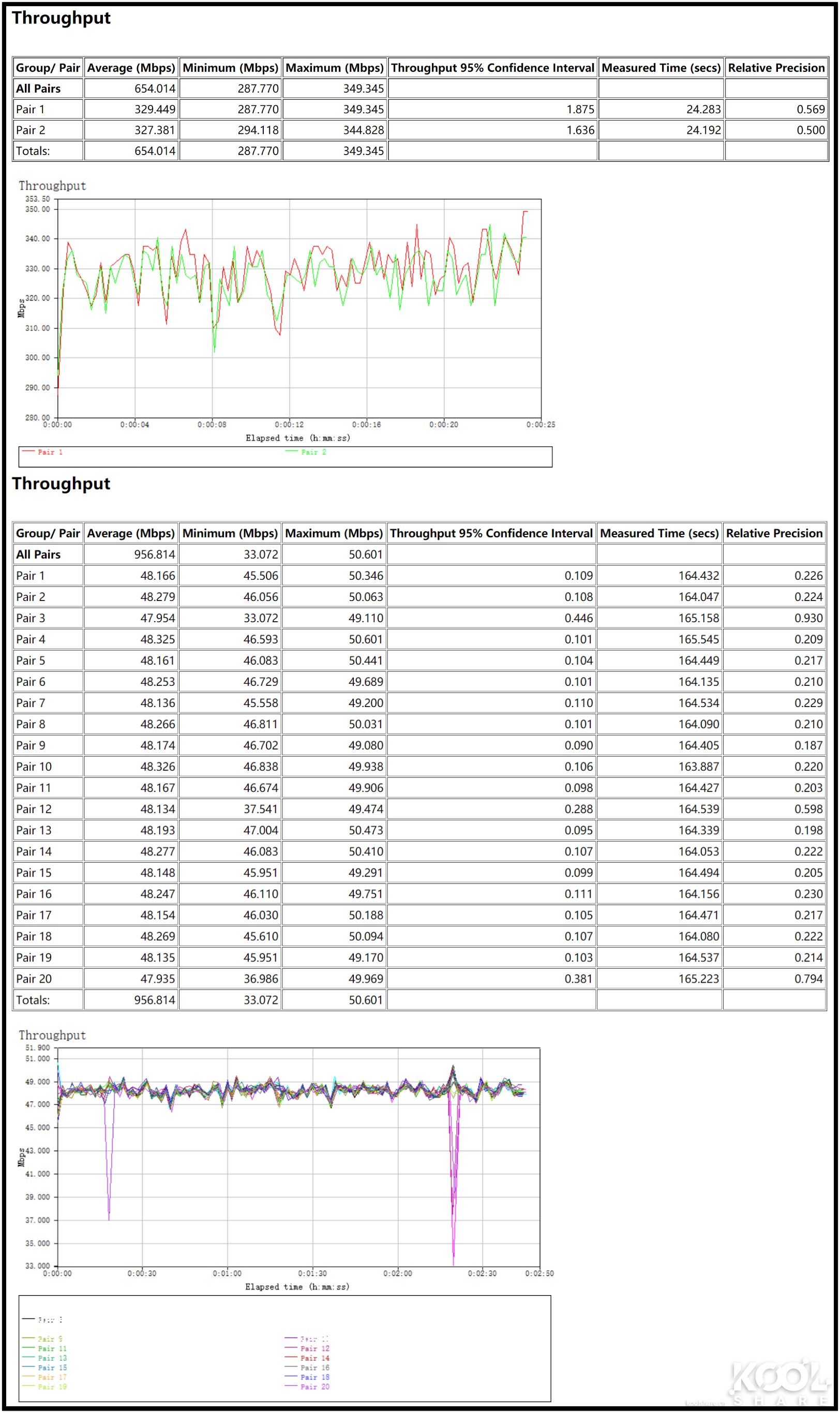

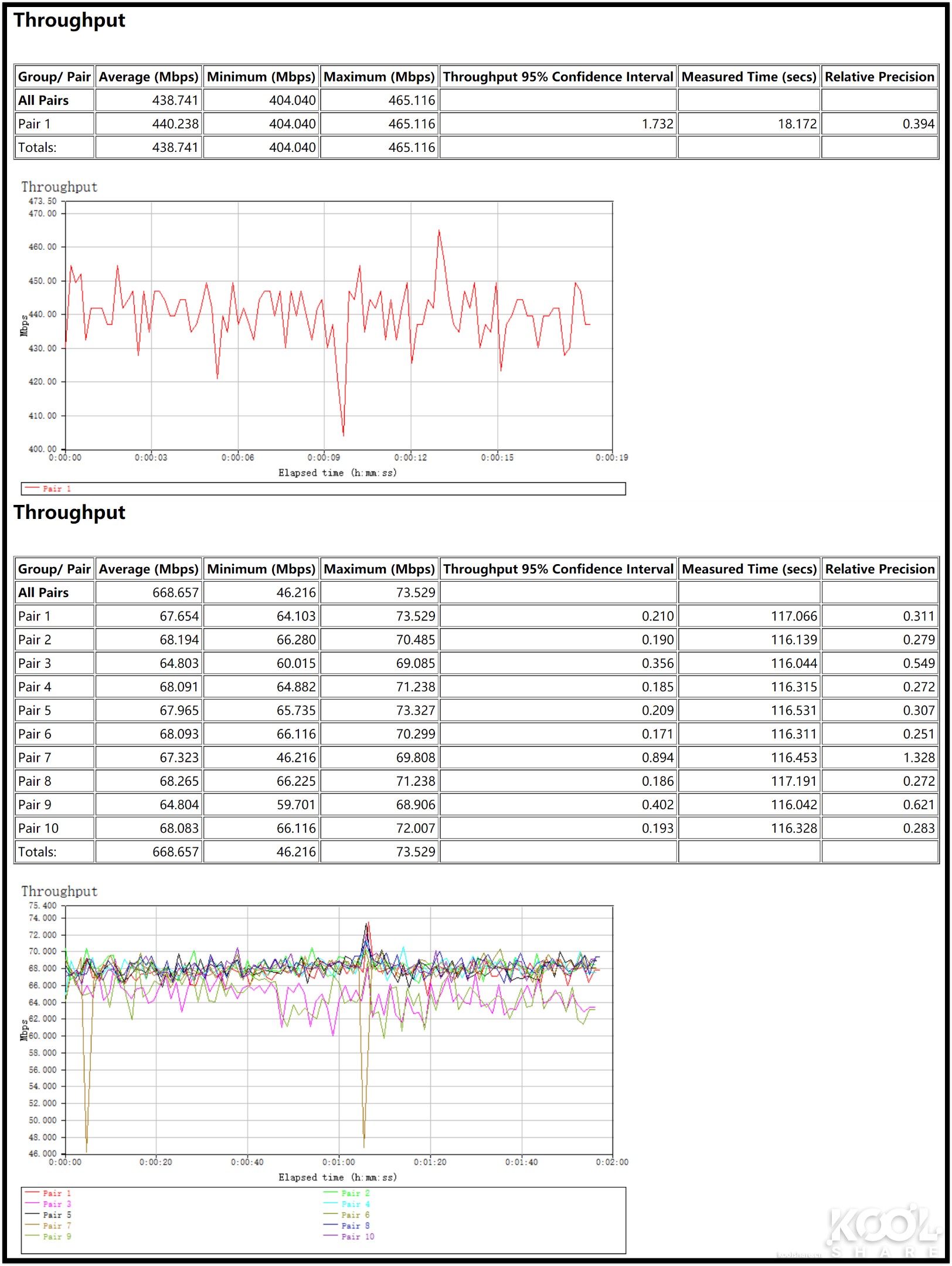

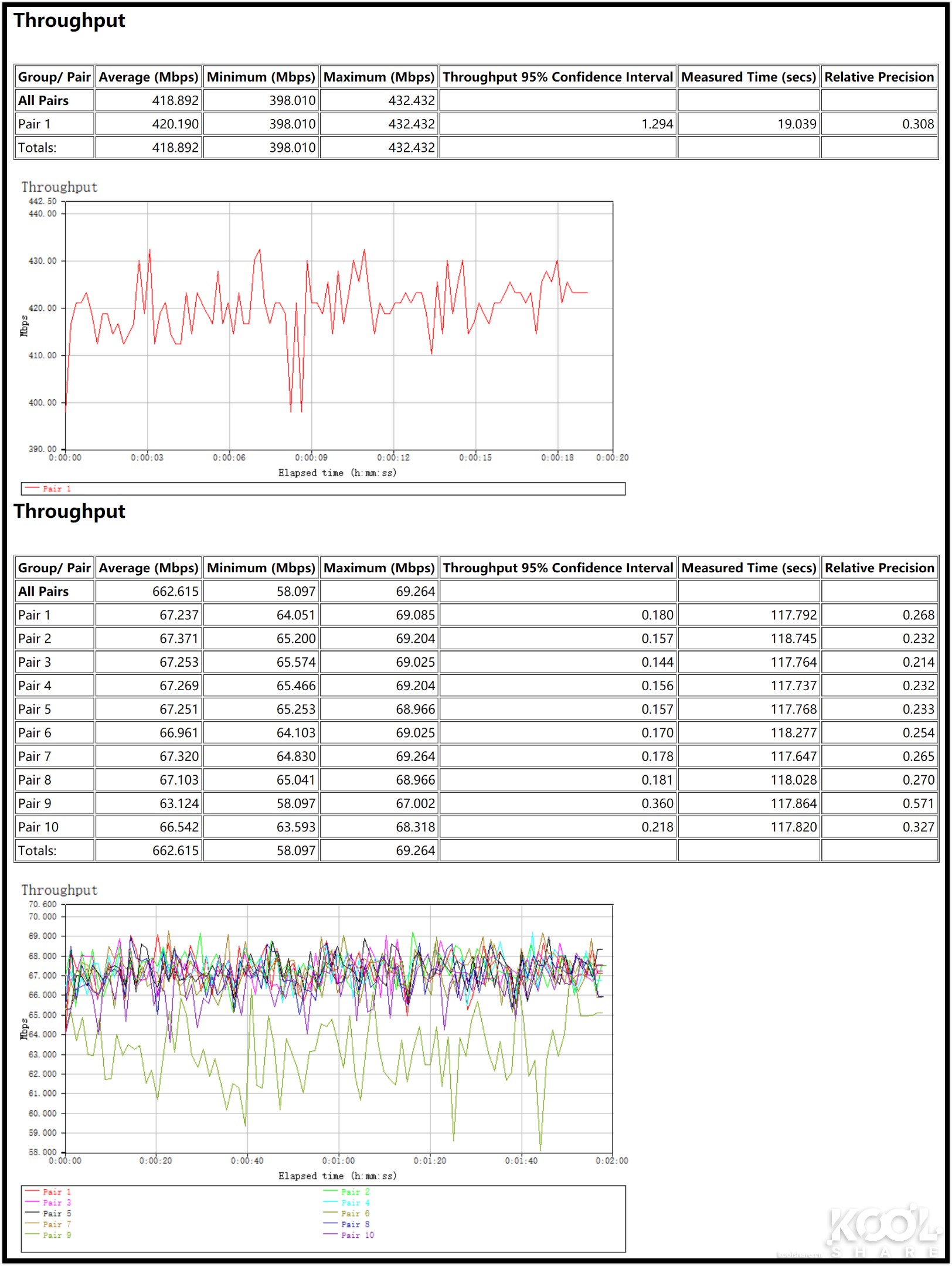

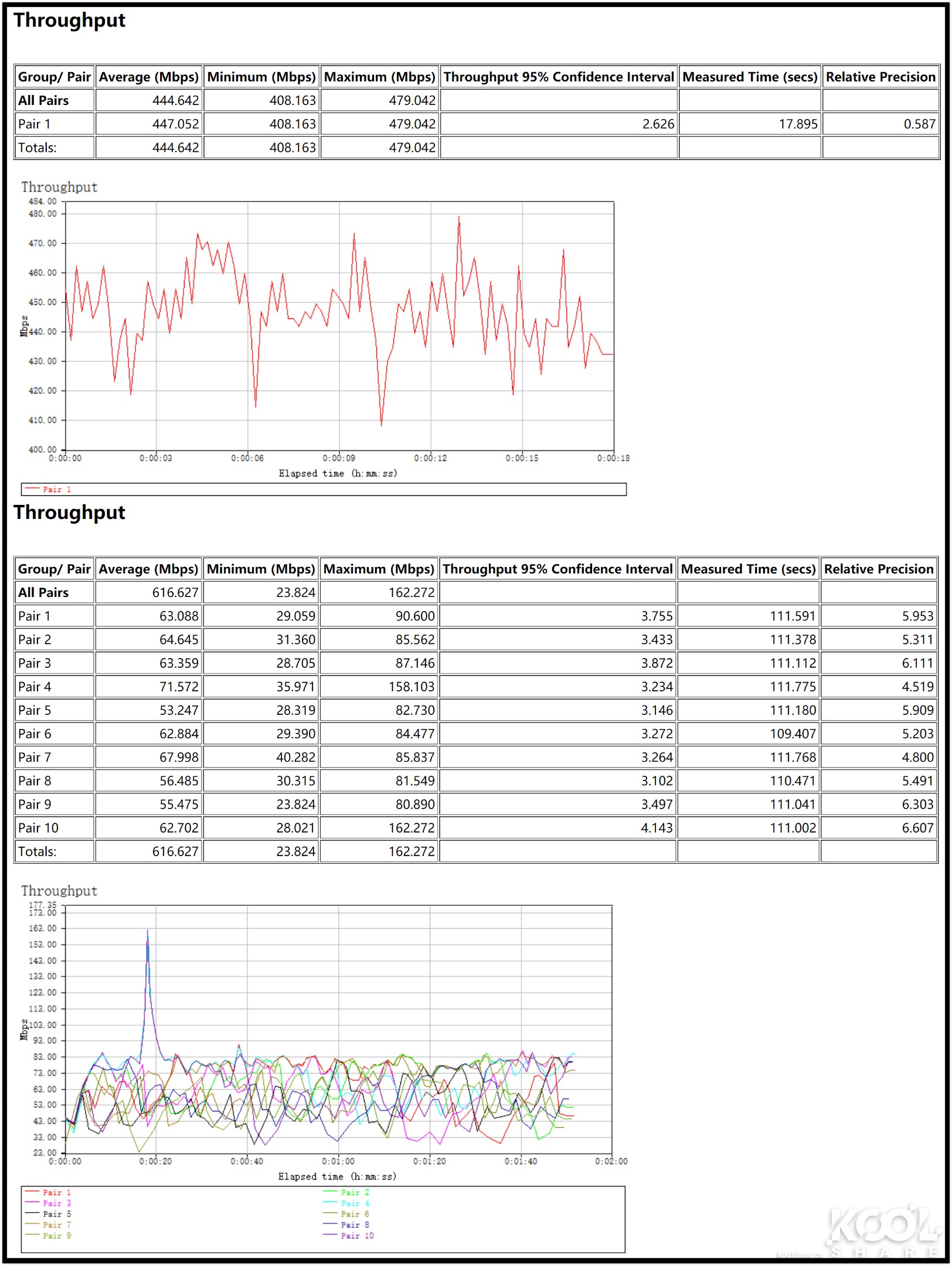

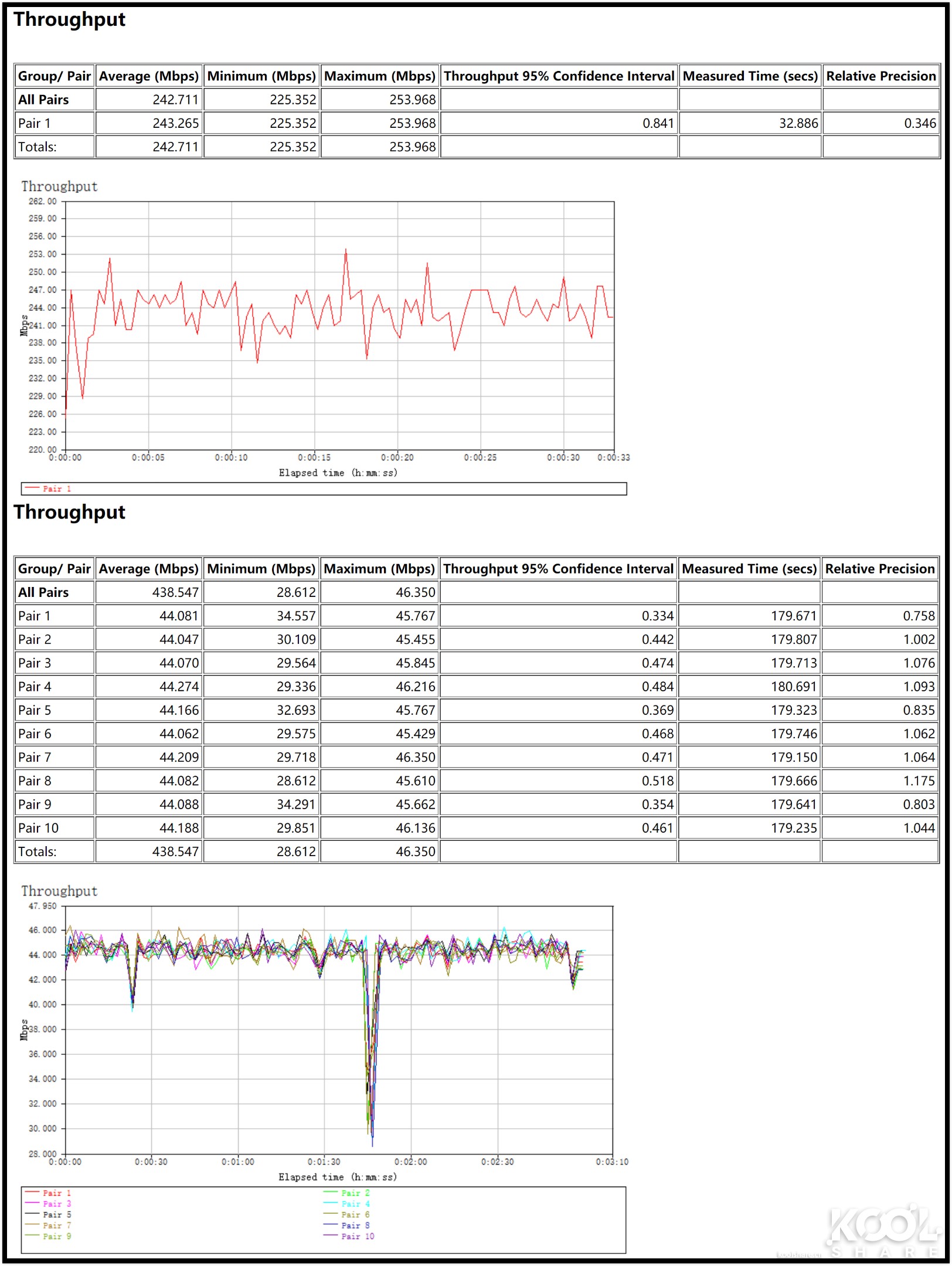

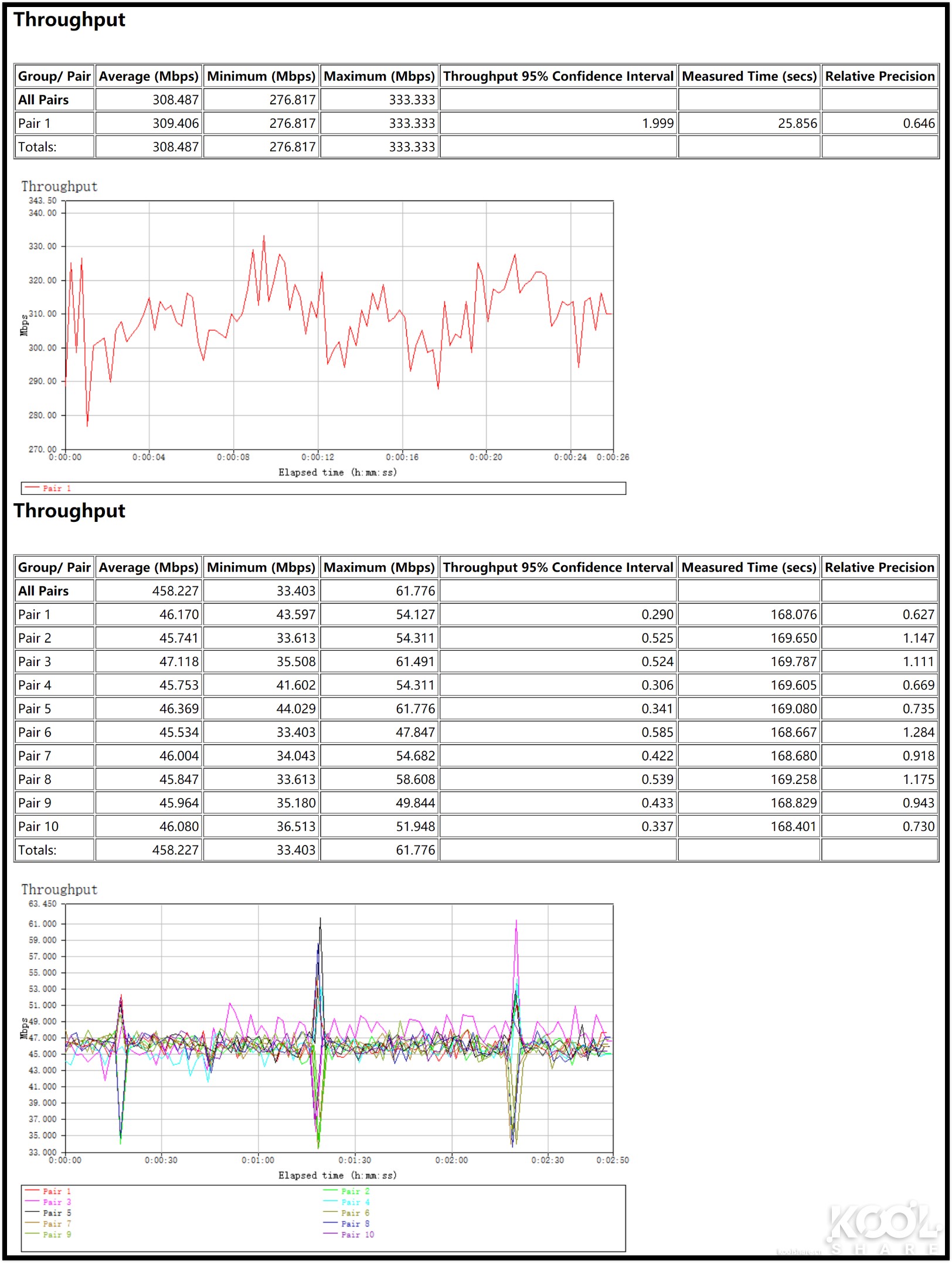

▲5G TO LAN上行单线程和十线程

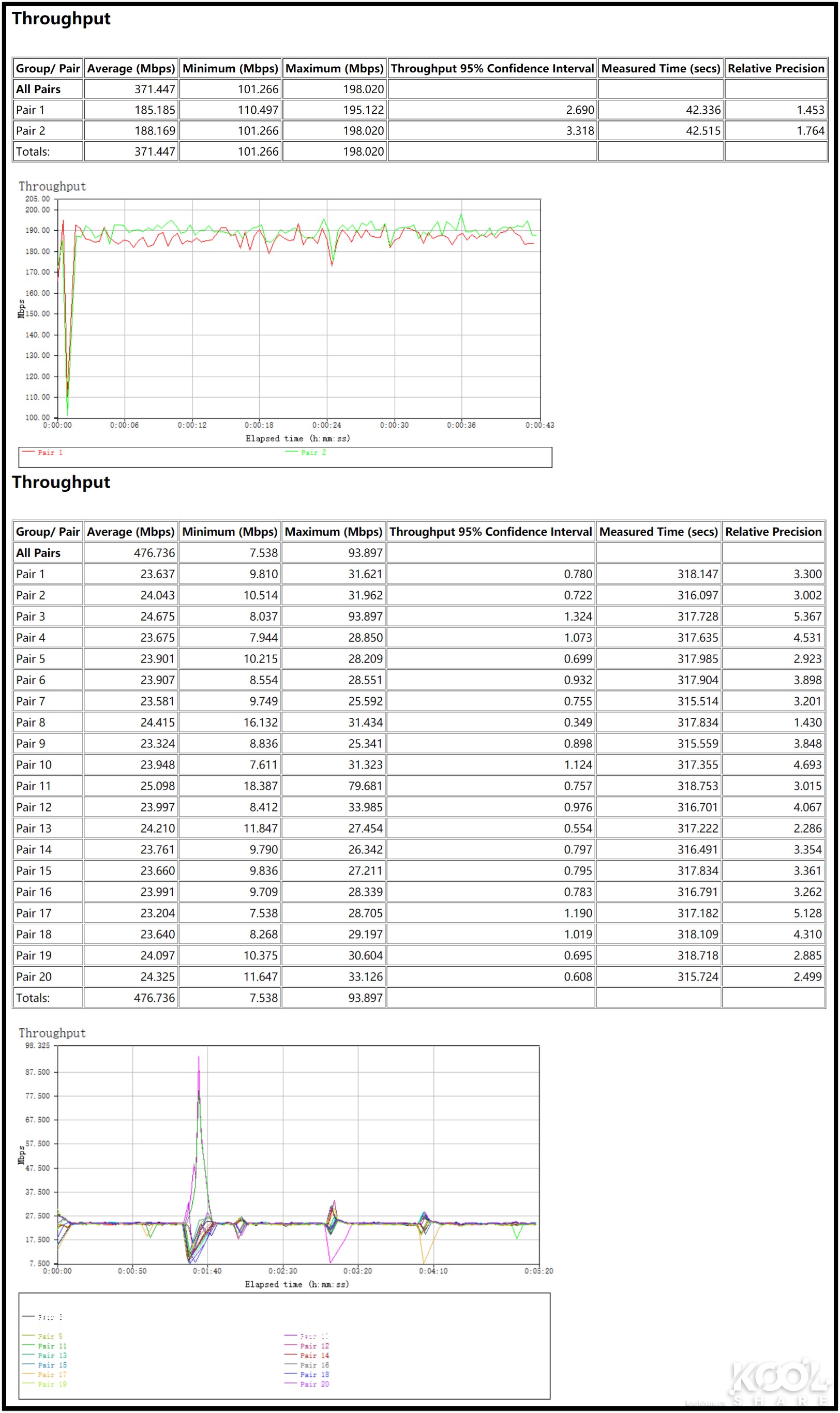

▲5G TO LAN双向单线程和十线程
▲5G TO LAN下行单线程和十线程
▲5G TO 5G单向单线程和十线程

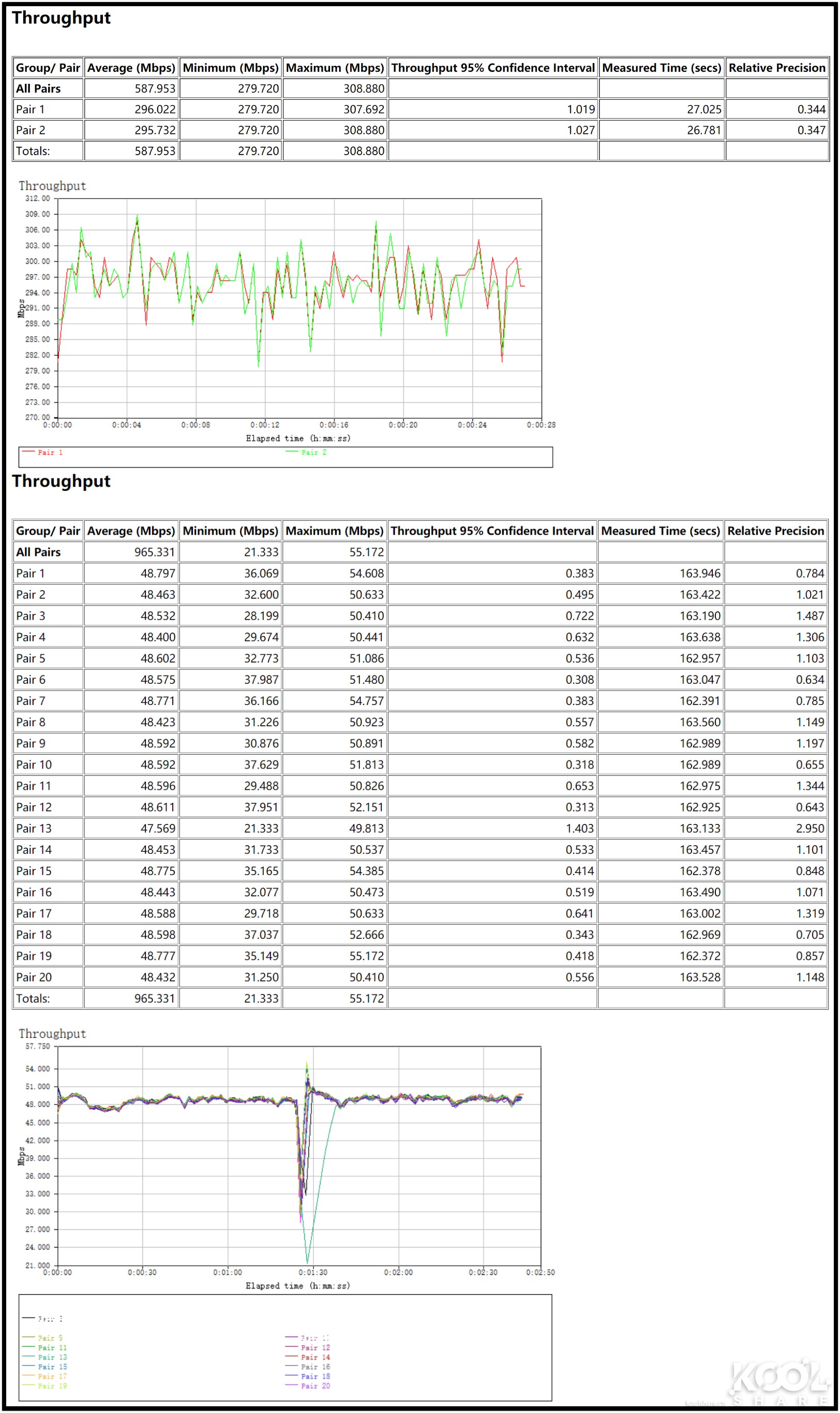

▲5G TO 5G双向单线程和十线程font size="4"font color="#0000ff"b2x2 160MHz 802.11ac吞吐量测试/b
▲5G TO LAN上行单线程和十线程
▲5G TO LAN双向单线程和十线程
▲5G TO LAN下行单线程和十线程
▲5G TO 5G单向单线程和十线程
▲5G TO 5G双向单线程和十线程
▲数据汇总

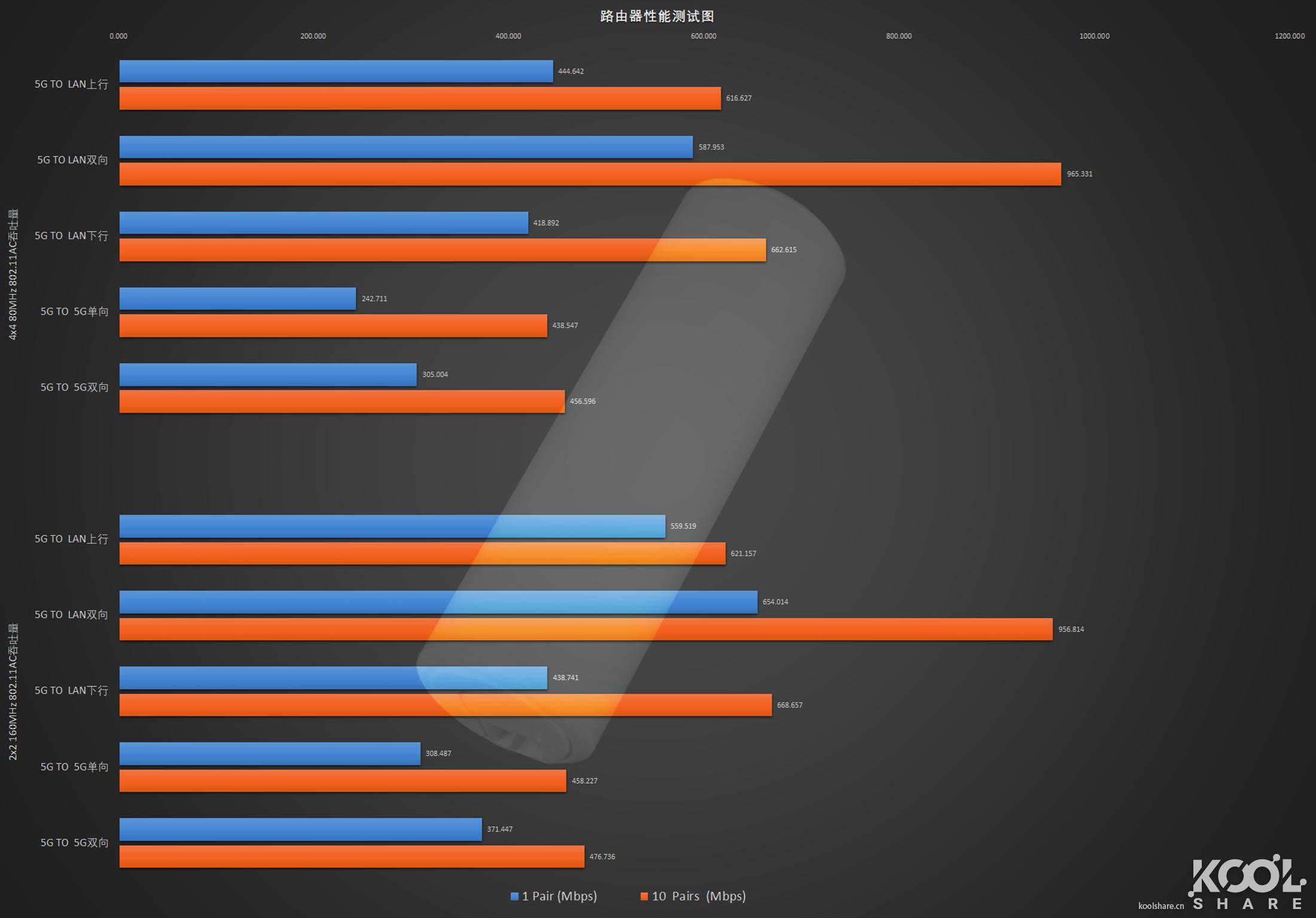

▲图表汇总信号测试
▲测试环境为江苏电信百兆宽带，签约下行500M，上行50M

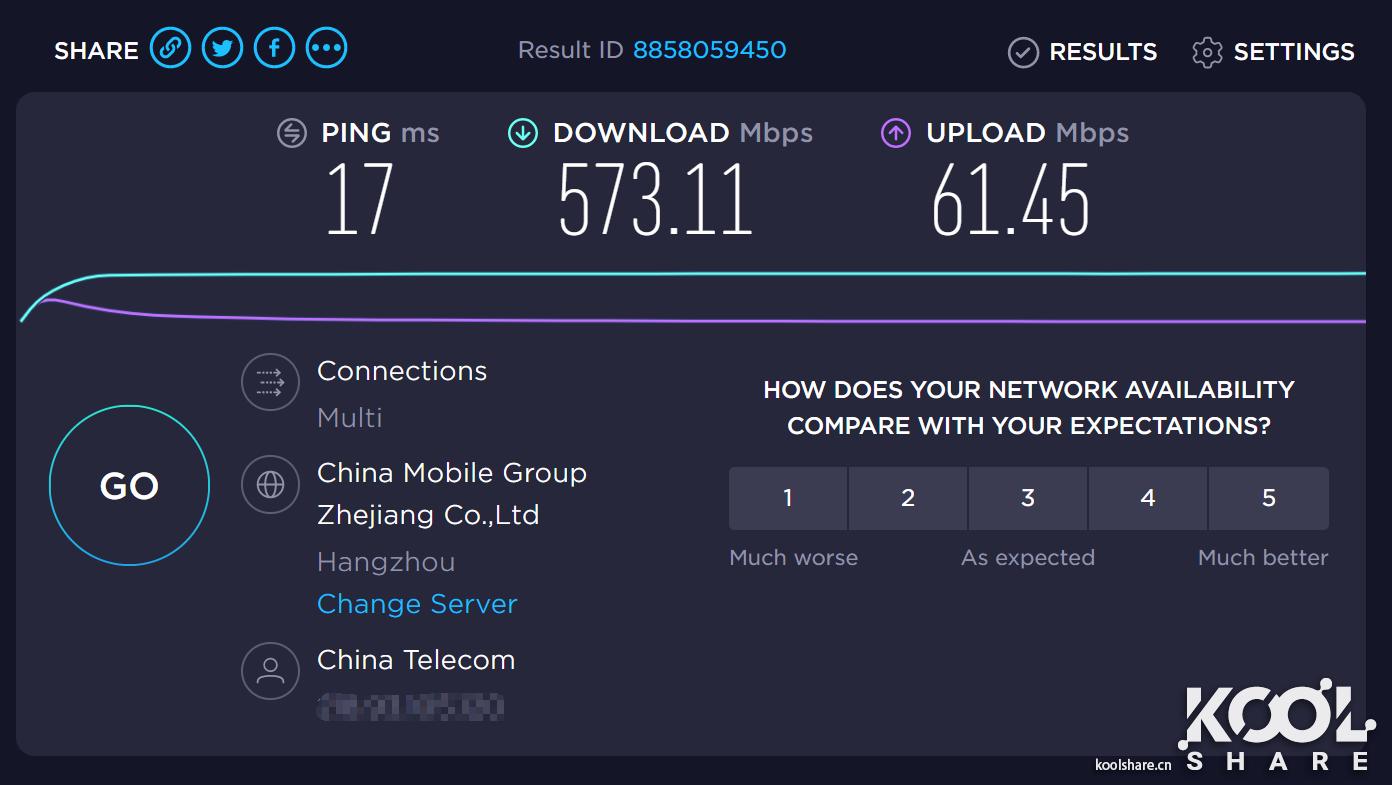

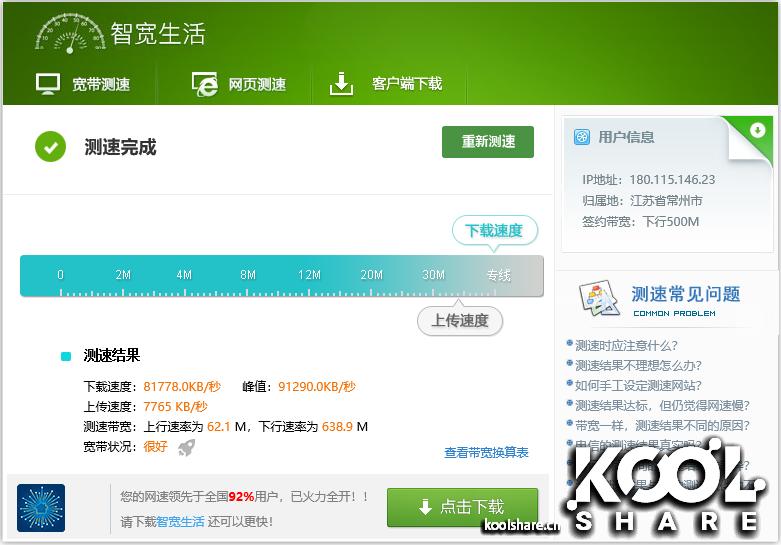

▲有线Speedtest测试

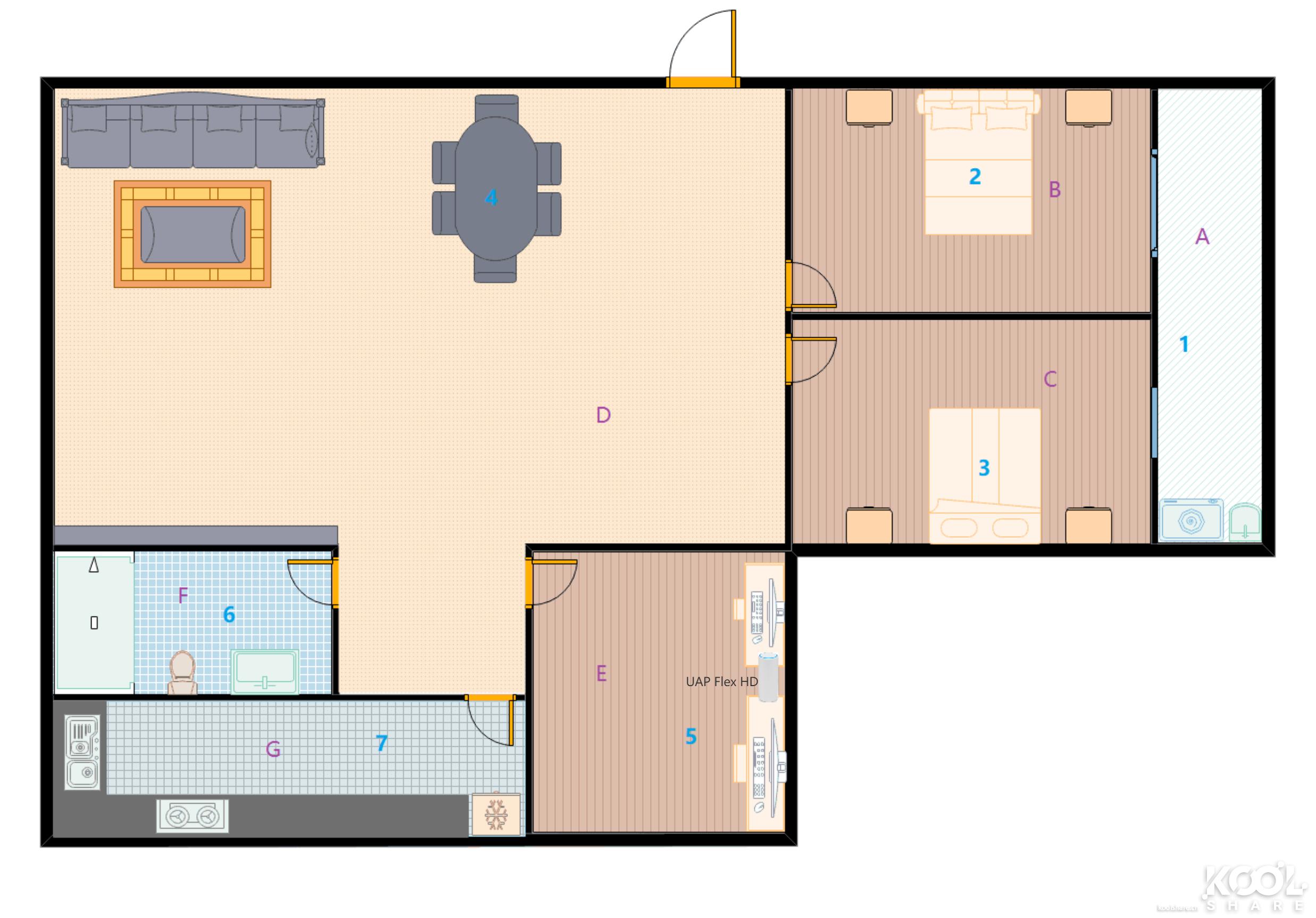

UAP Flex HD无线地区选择美国，所在位置已在上图标出。各房间大致面积说明A:11平方米B:15平方米C:15平方米D:40平方米E:12平方米F:5平方米（厕所区域，承重墙对信号质量的衰减有点厉害）G:7.5平方米
▲UAP Flex HD 2.4G射频功率26dBm，5G射频功率为29dBm。测试工具为iPhone 11，测试软件为Airport实用工具和Speedtest。测试之前将UAP Flex HD重启一遍

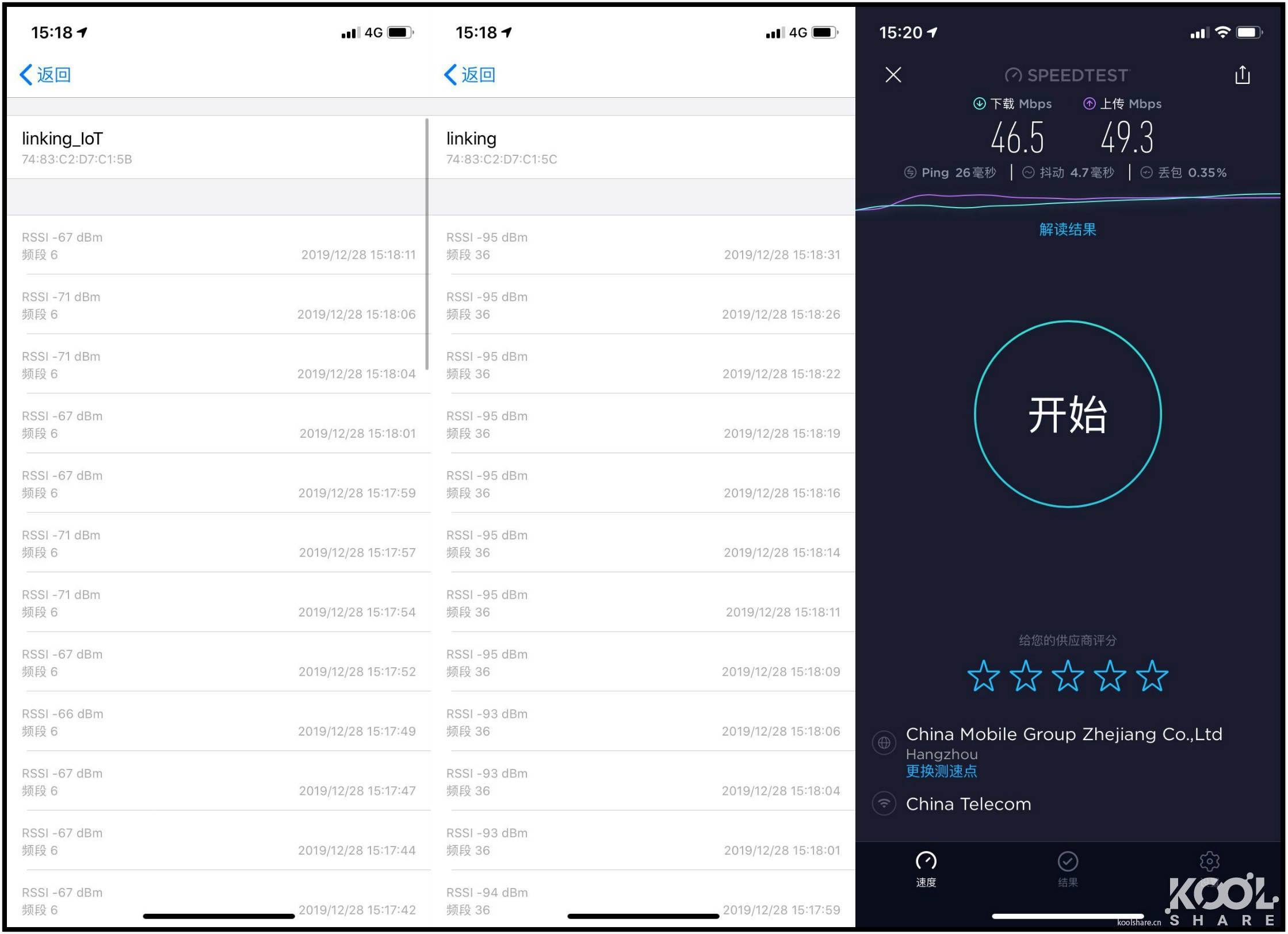

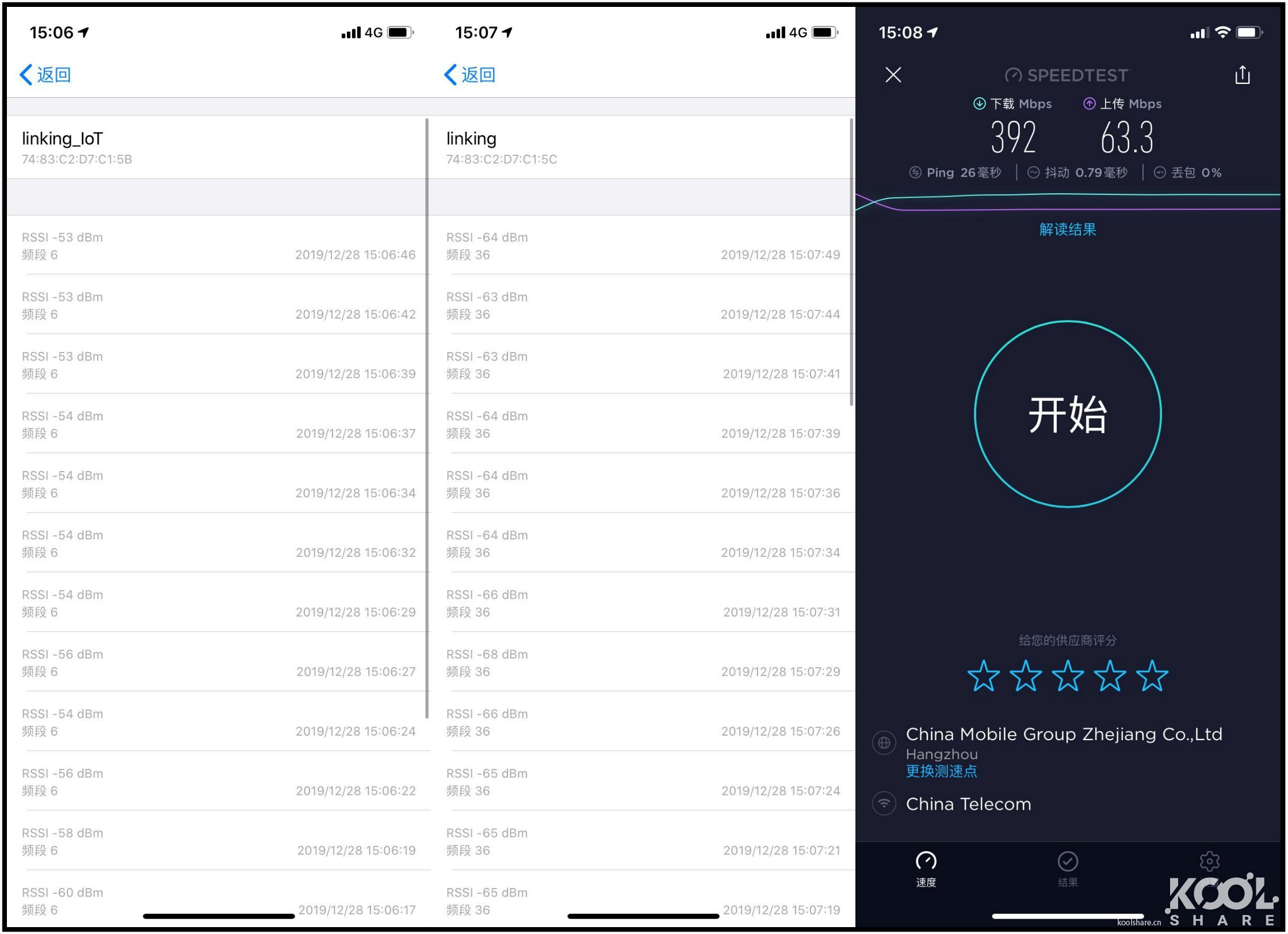

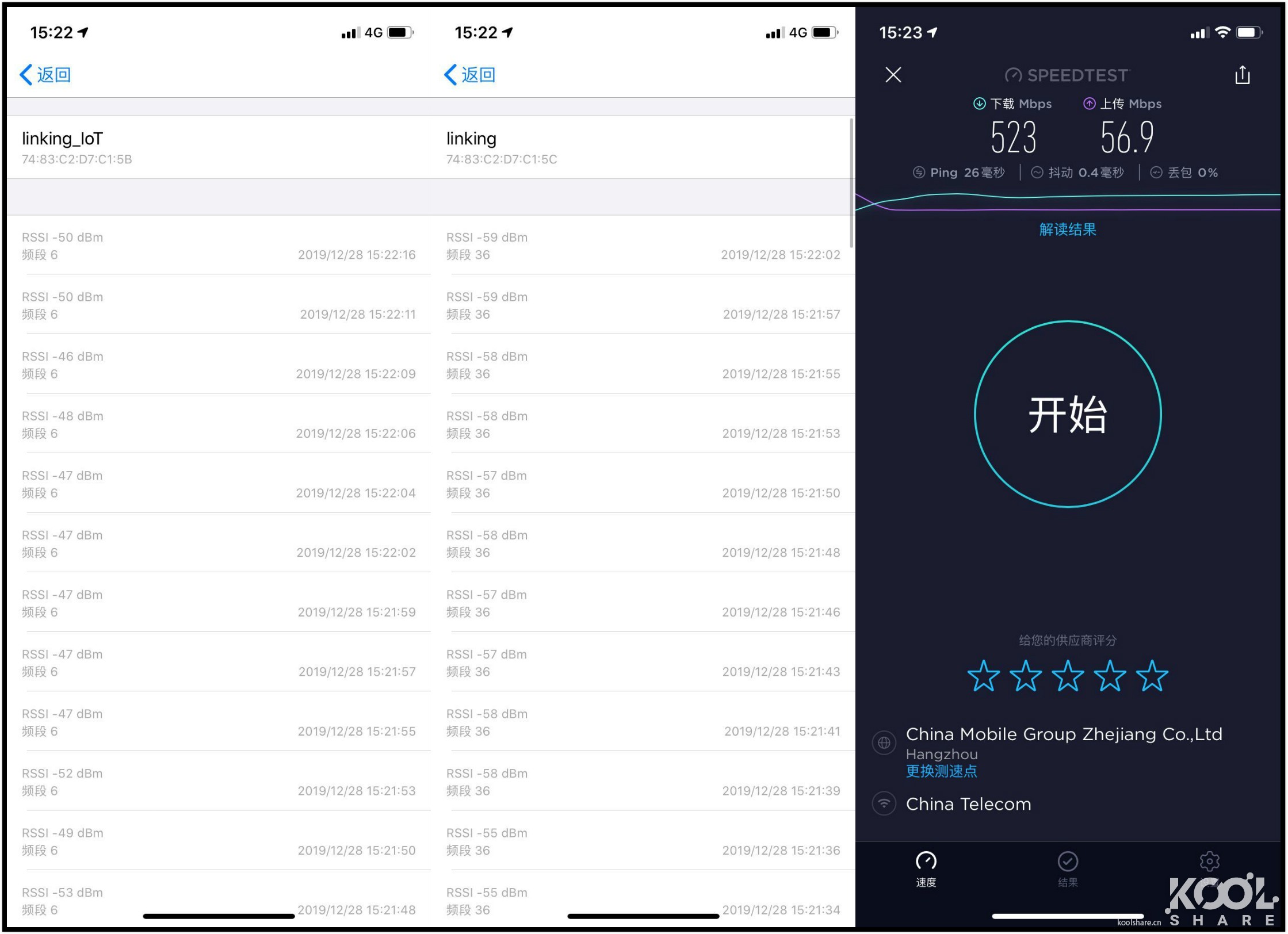

▲1号位置处2.4G、5G信号强度以及Speedtest测试
▲2号位置处2.4G、5G信号强度以及Speedtest测试
▲3号位置处2.4G、5G信号强度以及Speedtest测试
▲4号位置处2.4G、5G信号强度以及Speedtest测试
▲5号位置处2.4G、5G信号强度以及Speedtest测试
▲6号位置处2.4G、5G信号强度以及Speedtest测试
▲7号位置处2.4G、5G信号强度以及Speedtest测试

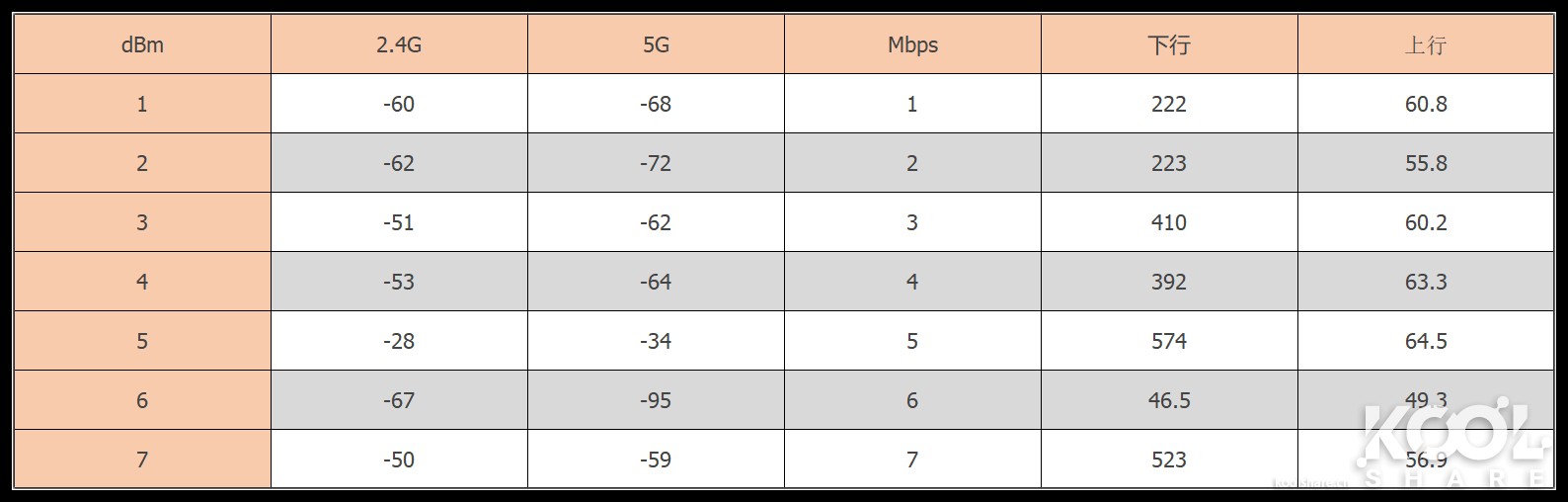

▲数据汇总

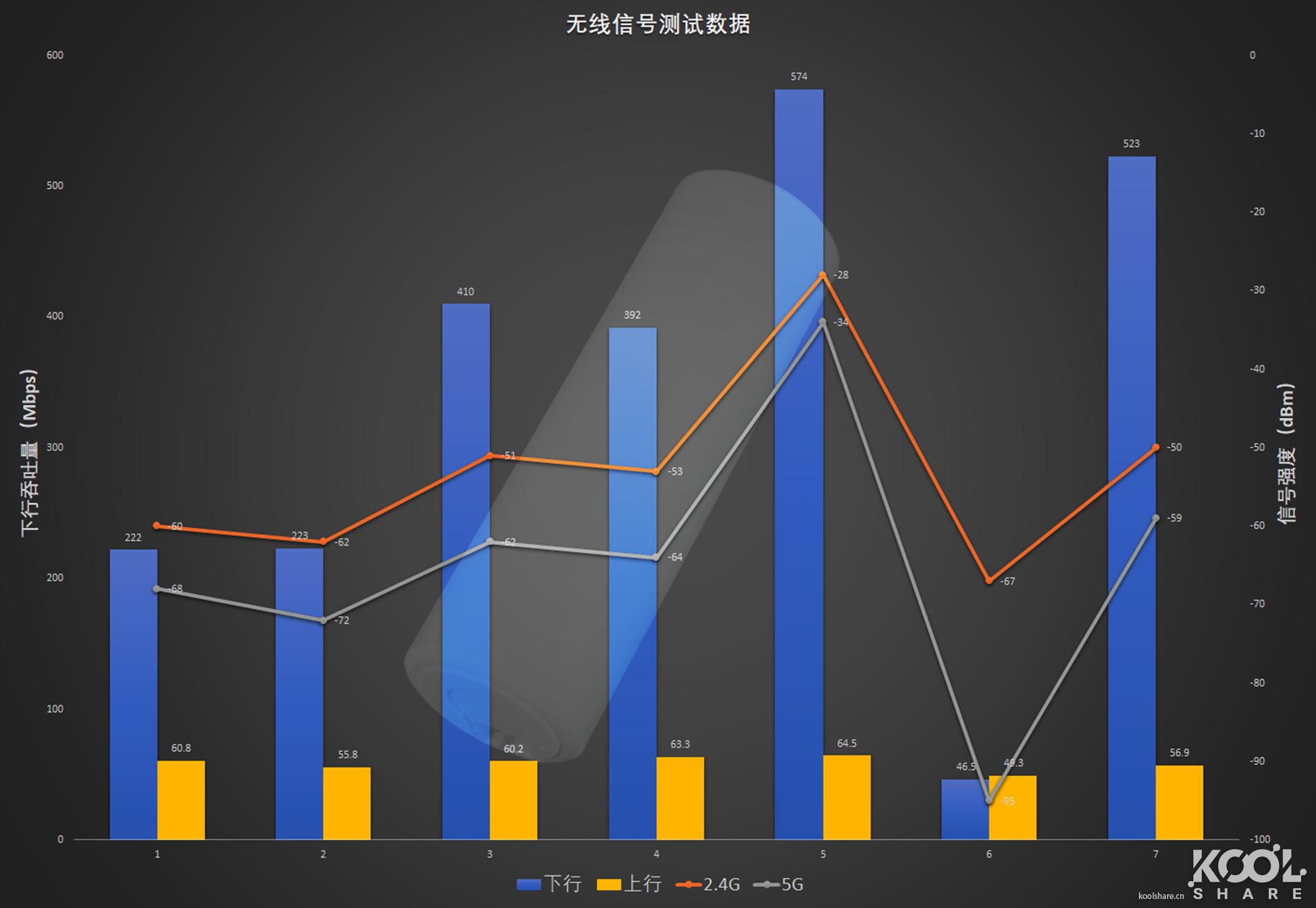

▲图表汇总总结
▲UniFi AP Flex HD采用联发科技MT7621AT+MT7615N+MT7603EN的硬件方案，体积小巧，做工扎实。它的出现让一些无法使用吸顶AP的用户有了新的选择，你可以将UniFi AP Flex HD摆放在桌面来获得高速连接，有效节省了空间，并简化了安装方式，是企业、商家和居家的理想选择
