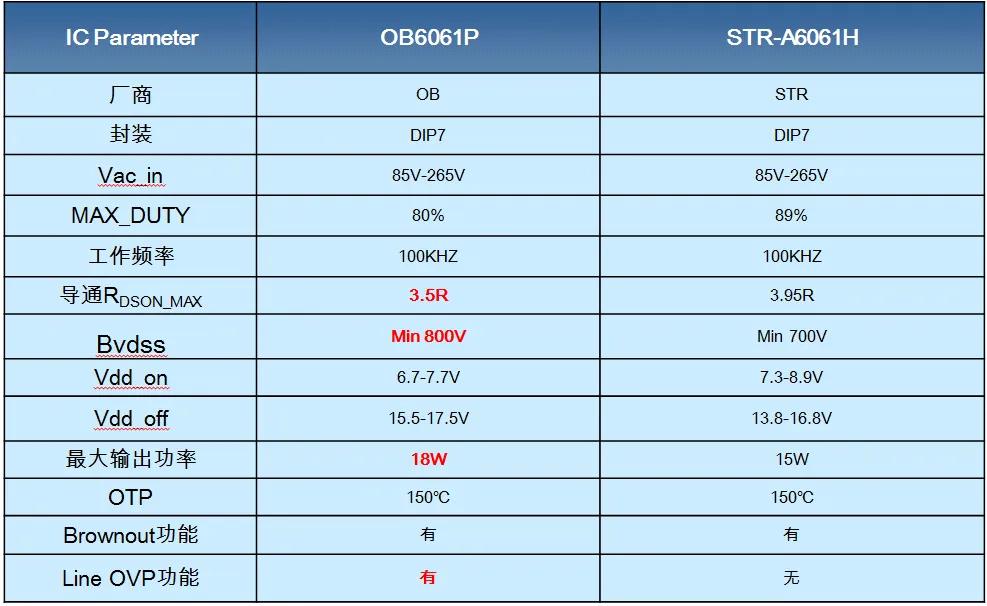

OB6061P是一款灵活性高、功率范围宽的离线式开关IC。具有高性能、高精度、低待机功耗、整体方案成本低等优点。BOM to BOM 替换STR A6061H.
OB6061P采用DIP7封装，内部集成了一个专用的开关控制器和一个高压功率MOSFET（ BVDSS : 800V，RDSON : 3.5ohm )。依据负载情况，OB6061P自动在PWM Mode和Burst Mode切换，提高效率并且显著降低系统的待机功耗。
OB6061P集成丰富的保护和自恢复功能。包括VDD过压&欠压保护、逐周期限流、输出过流&短路保护、 输出Diode短路保护、片上过温保护等。此外，OB6061P特有的输入交流电压检测功能，通过对BO引脚的配置，可以设置输入交流电压欠压和过压保护功能，触发后输出关闭从而保护系统受到异常电压波动造成损伤。
OB6061P特别适合冰箱、空调等白电系统的辅助电源应用以及小功率的SMPS。

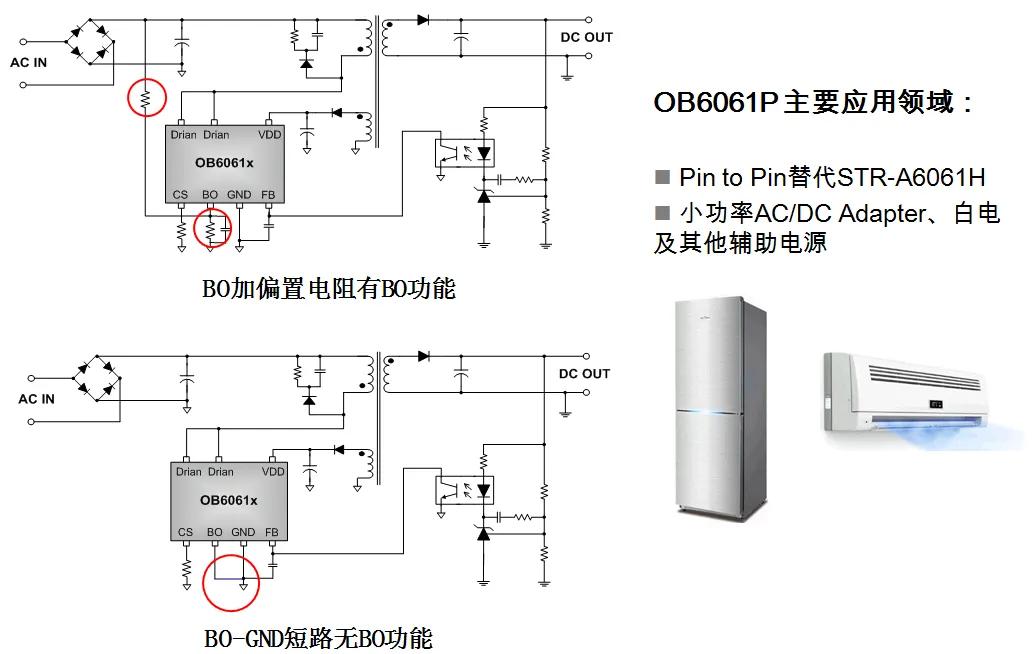

OB6061系统应用
OB6061主要参数设计
OB6061交流电压检测&保护设置
- AC Brownout:
该功能通过 Bo引脚电压检测交流输入电压;当Bo引脚电压比Vbo≤0.75V时,Brown_out功能激活,输出关断;当AC电压升高,Bo引脚电压比Vbo≥0.82V时,IC开始正常工作。
- Line OVP:
该功能通过 Bo引脚电压检测交流输入电压;当Bo引脚电压比Vbo ≥ 3.4V时,Line_OVP功能激活,输出关断,PWM关断;当AC电压下降,Bo引脚电压比Vbo ≤ 3.25V时, Line_OVP保护退出,恢复正常工作。
- Bo分压电阻计算:
Vdc_in=Vbo+(1+R1/R2)
- C3电容值选择建议:
C3为Bo 的高频滤波电容,建议使用330pF以下,高于330pF会影响Line_OVP功能。

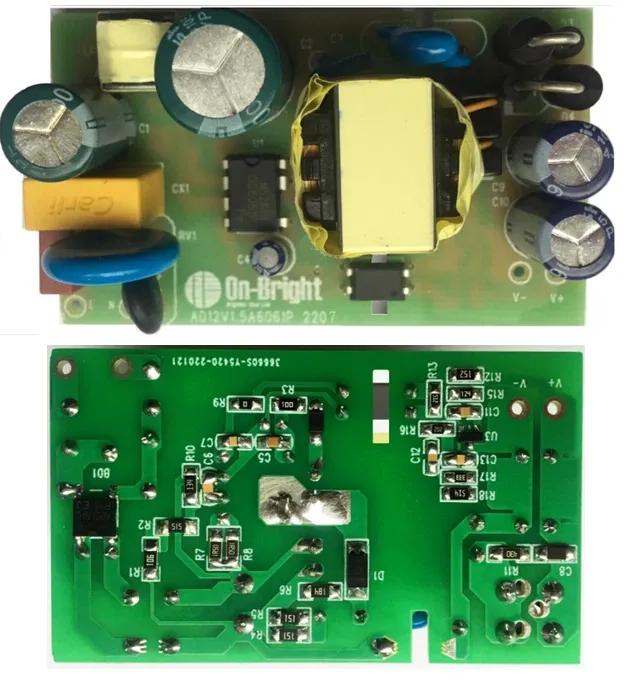

OB6061系统方案展示（12V/1.5A）
