前言
Razer雷蛇是知名的游戏硬件厂商，旗下产品包括高性能游戏外设和Razer Blade灵刃系列笔记本电脑。本次拆解的产品是雷蛇灵刃系列笔记本的一款电源适配器，内置GaN Systems氮化镓器件，体积得到了很好的控制，相比传统的电源体积更小。
这款适配器具备280W的输出能力，能够为高性能处理器和显卡提供充足而稳定的电力供应，带来优秀的游戏体验。下面充电头网就对这款电源适配器进行拆解，一起来看看内部的设计和用料。
GaN Systems 公司于2008年在加拿大渥太华成立，该公司的产品在不同行业的客户中保持了良好的声誉。近期充电头网拆解的苹果140W氮化镓充电器，内置了GaN Systems的两颗增强型氮化镓开关管，能打入苹果快充供应链，足见GaN Systems的芯片无论是性能还是质量都是相当优秀的。除此之外，GaN Systems的氮化镓晶体管也被戴尔外星人240W氮化镓电源采用。
雷蛇280W电源适配器外观

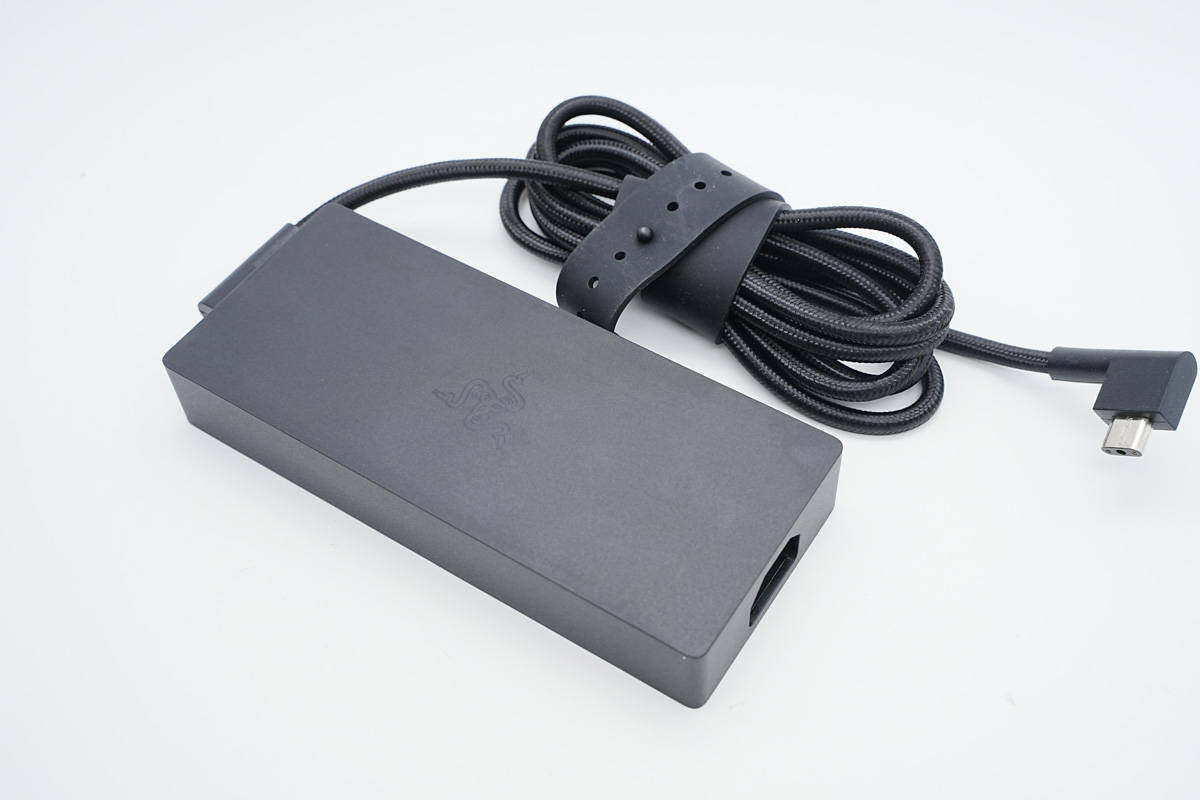

适配器为经典样式设计，电源线可拆卸，机身直板造型外壳磨砂处理，输出线缆采用橡胶带捆扎，而且是黑色编织线，更加耐脏耐用。

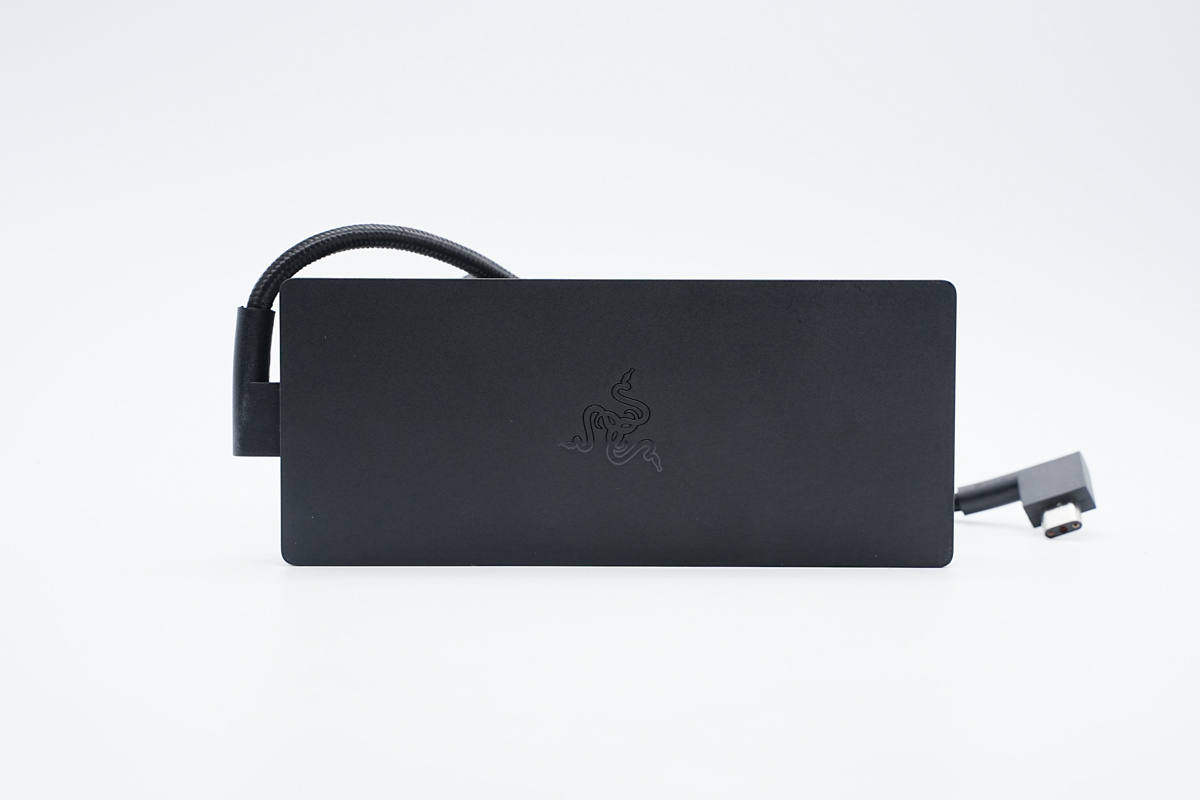

机身顶面中心设计有雷蛇品牌logo。

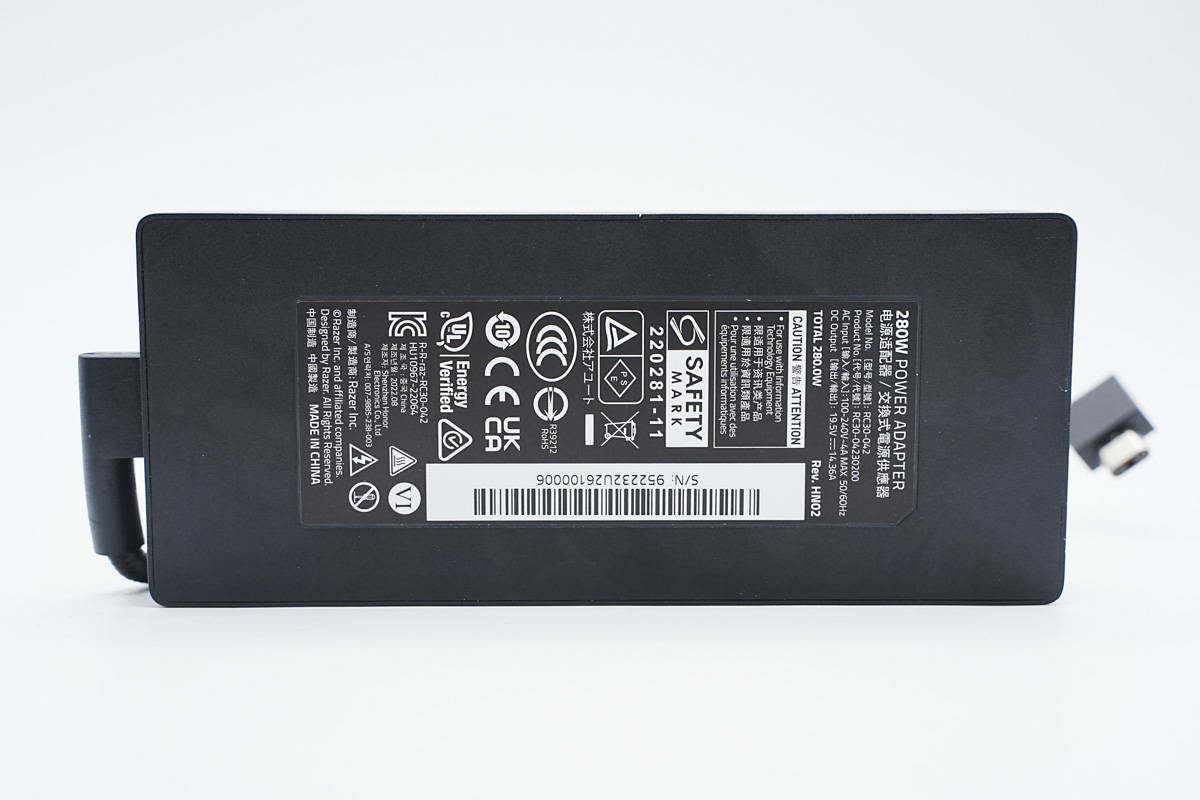

底部贴有适配器铭牌，通过了CCC、CE、UKCA、UL、PSE、KC等安规认证，还通过了VI级能效认证，铭牌显示该适配器由国内老牌电源企业欧陆通制造。
适配器型号为RC30-042，支持100-240V~50/60Hz 4A输入以及19.5V14.36A输出。

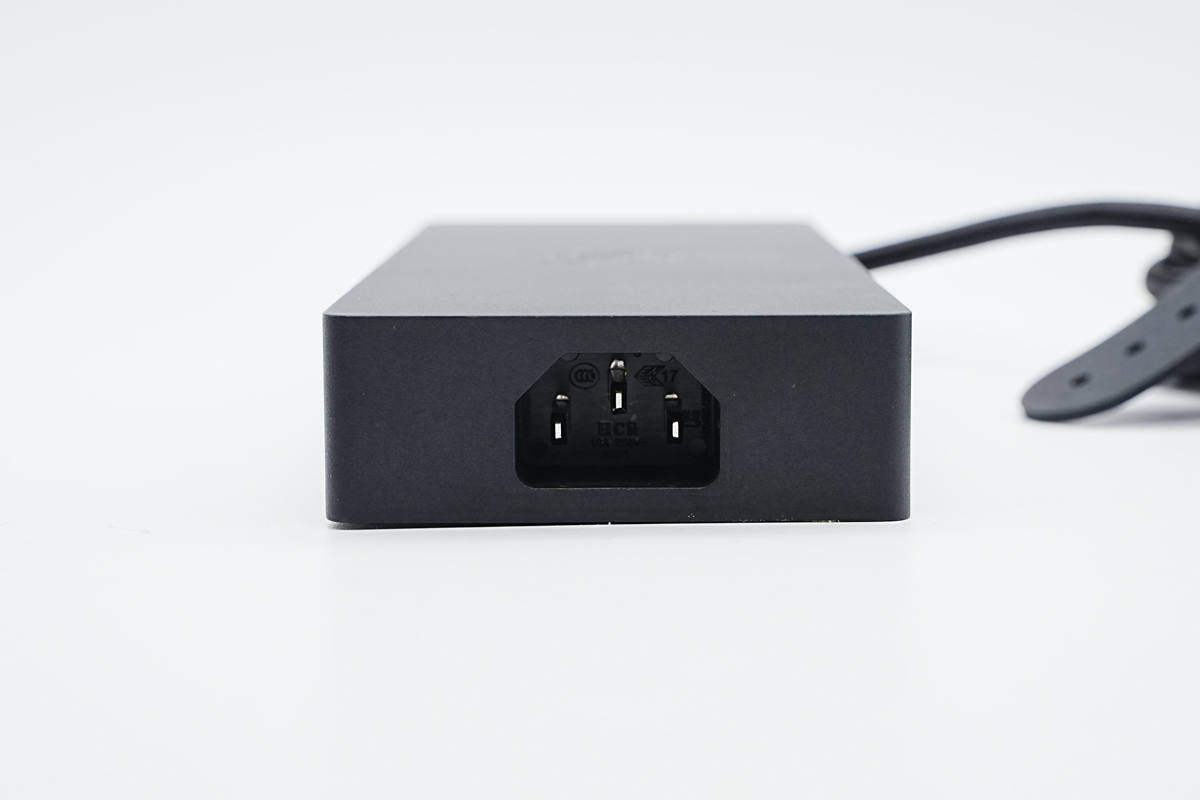

机身一端是品字形输入插口。

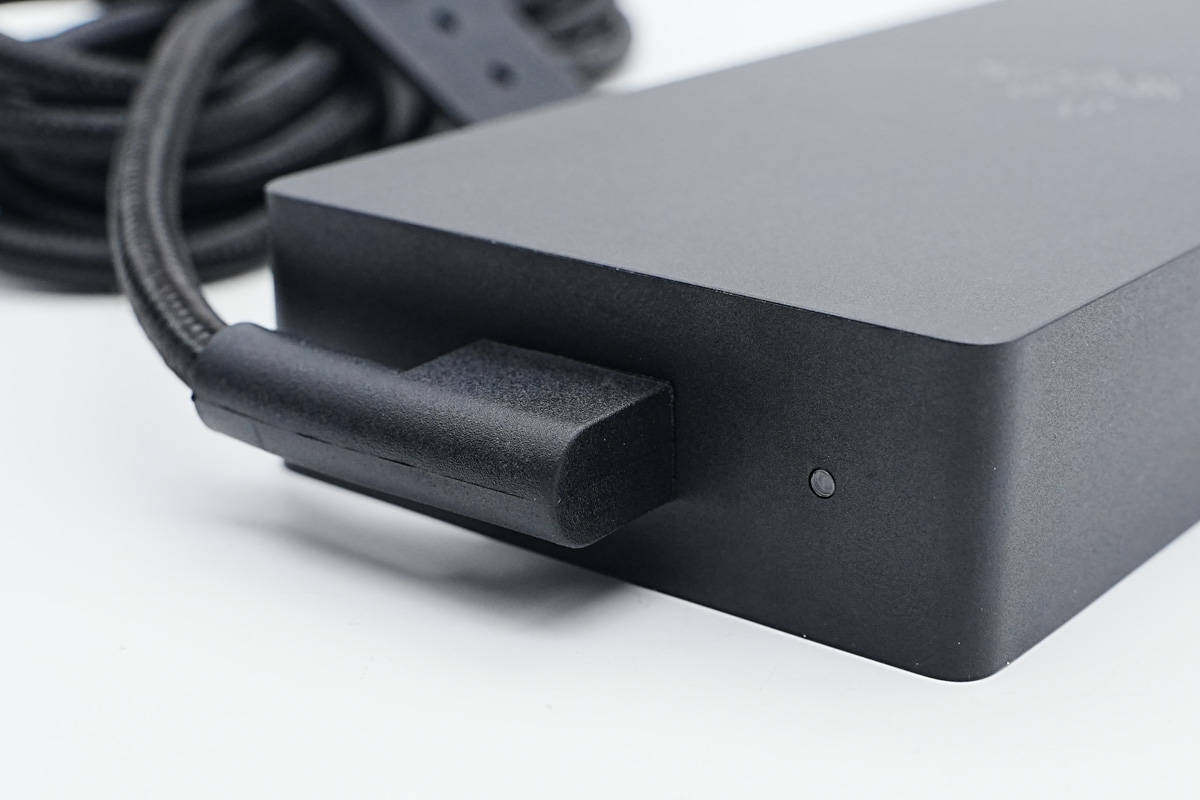

另一端输出线缆做了90°弯折设计，方便使用，此外旁边设有一颗LED指示灯。

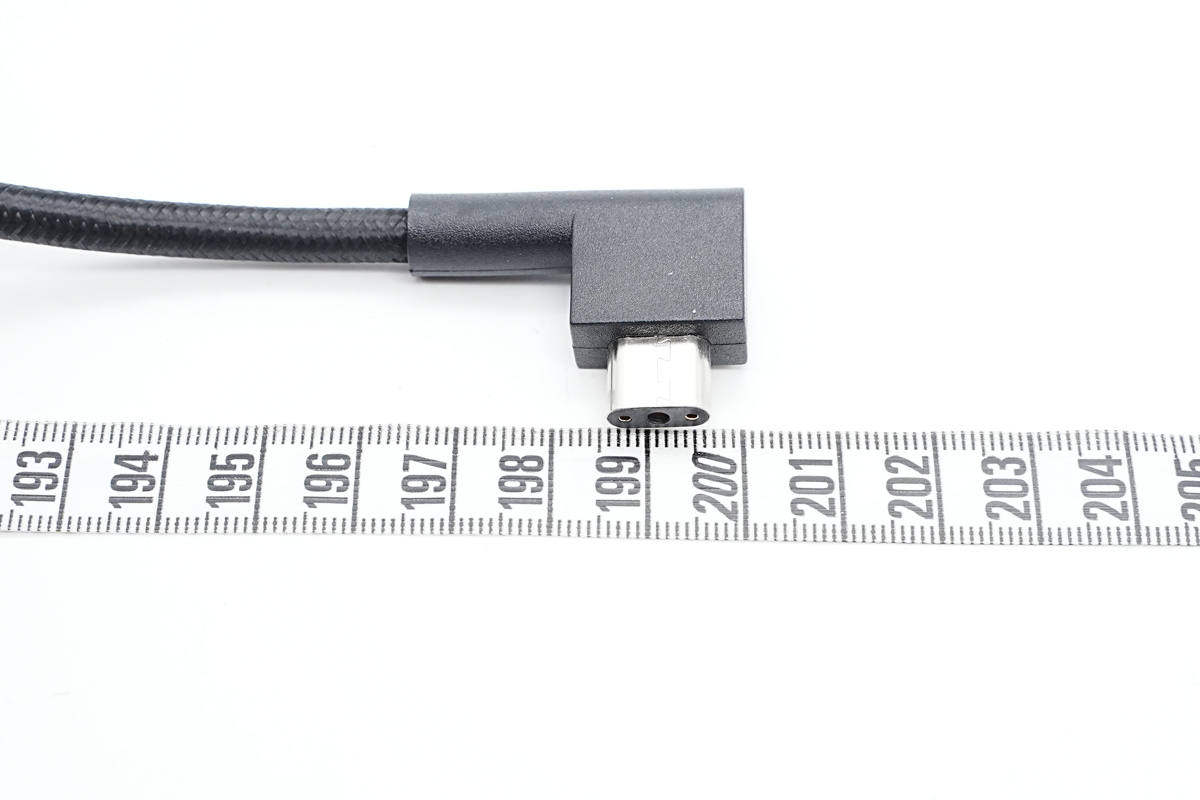

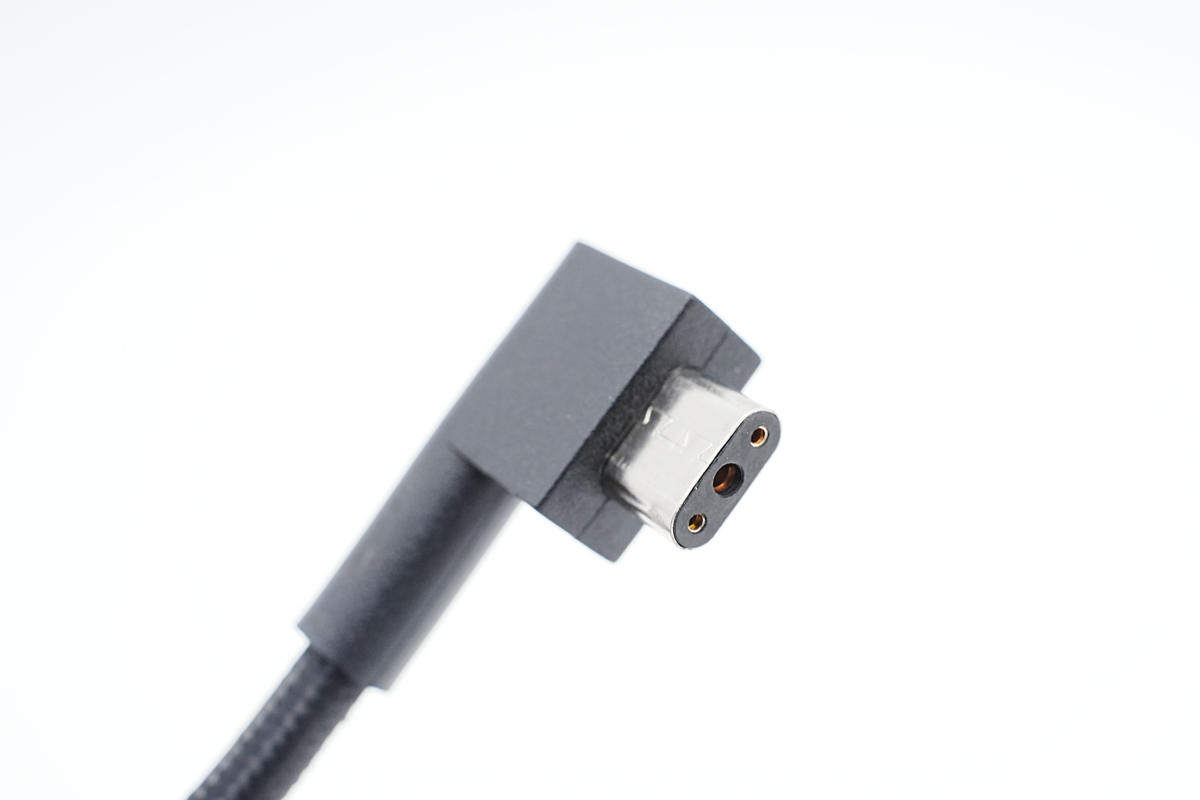

线缆端头特写，并不是USB-C接头，为雷蛇笔记本专用的连接器。

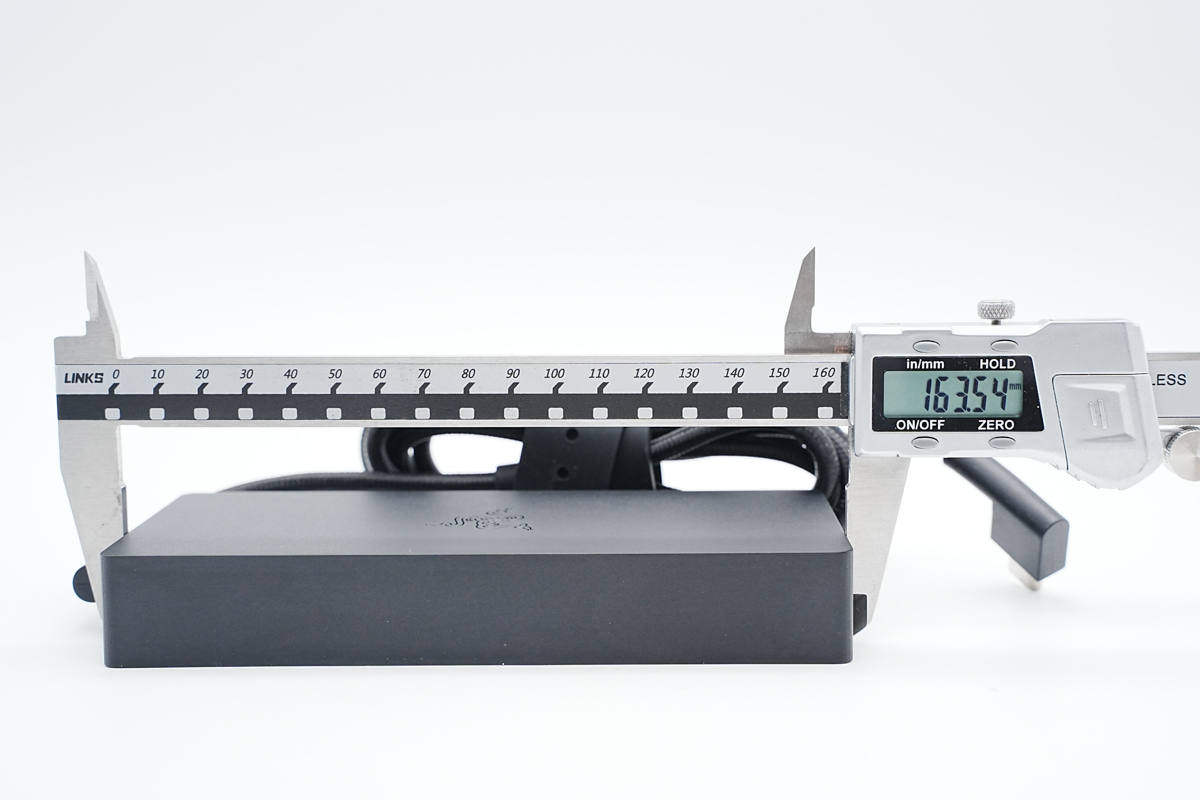

测得适配器机身长度为163.54mm。

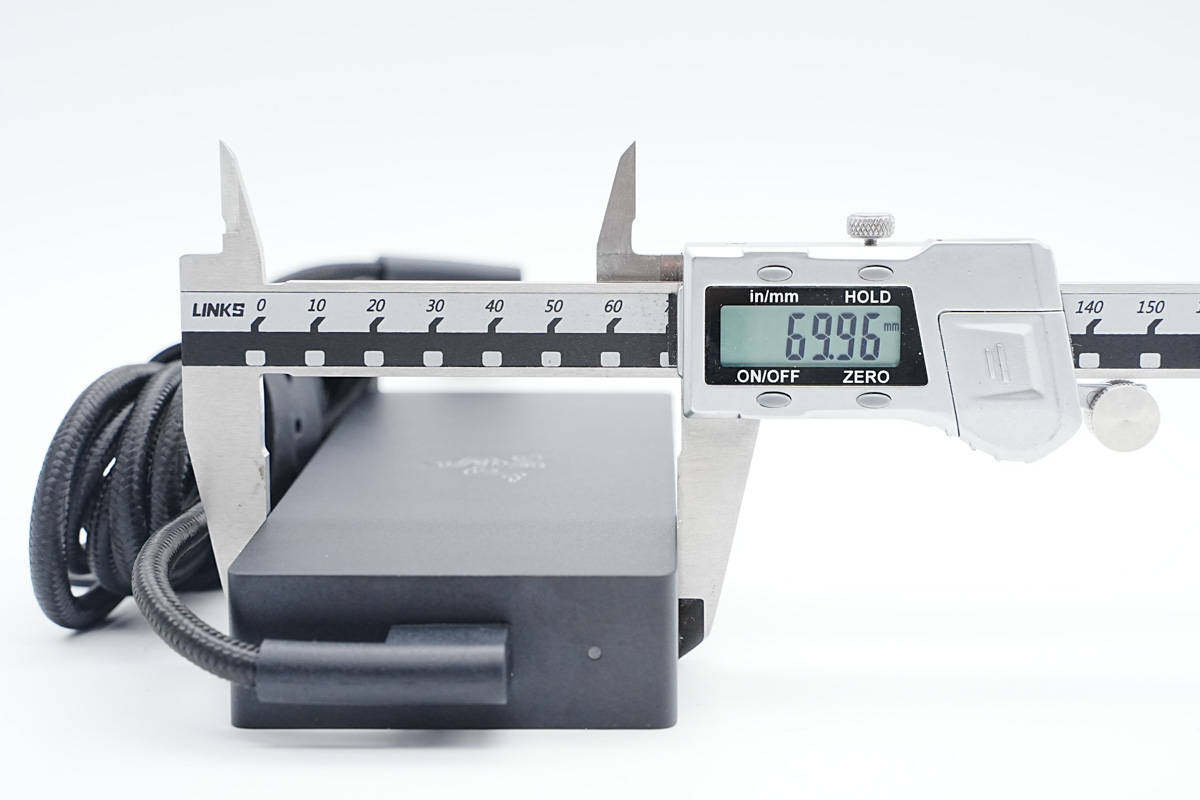

宽度为69.96mm。

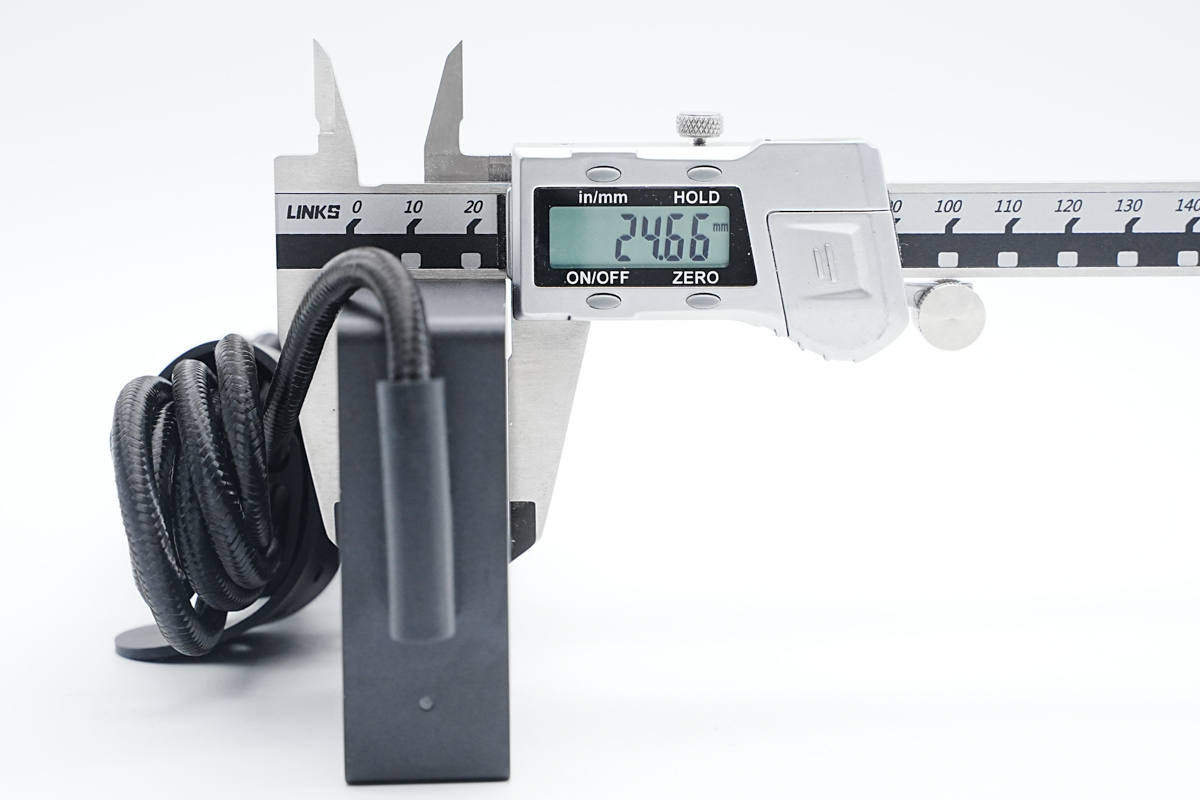

厚度为24.66mm。
另外测得输出线缆长度约为2米。

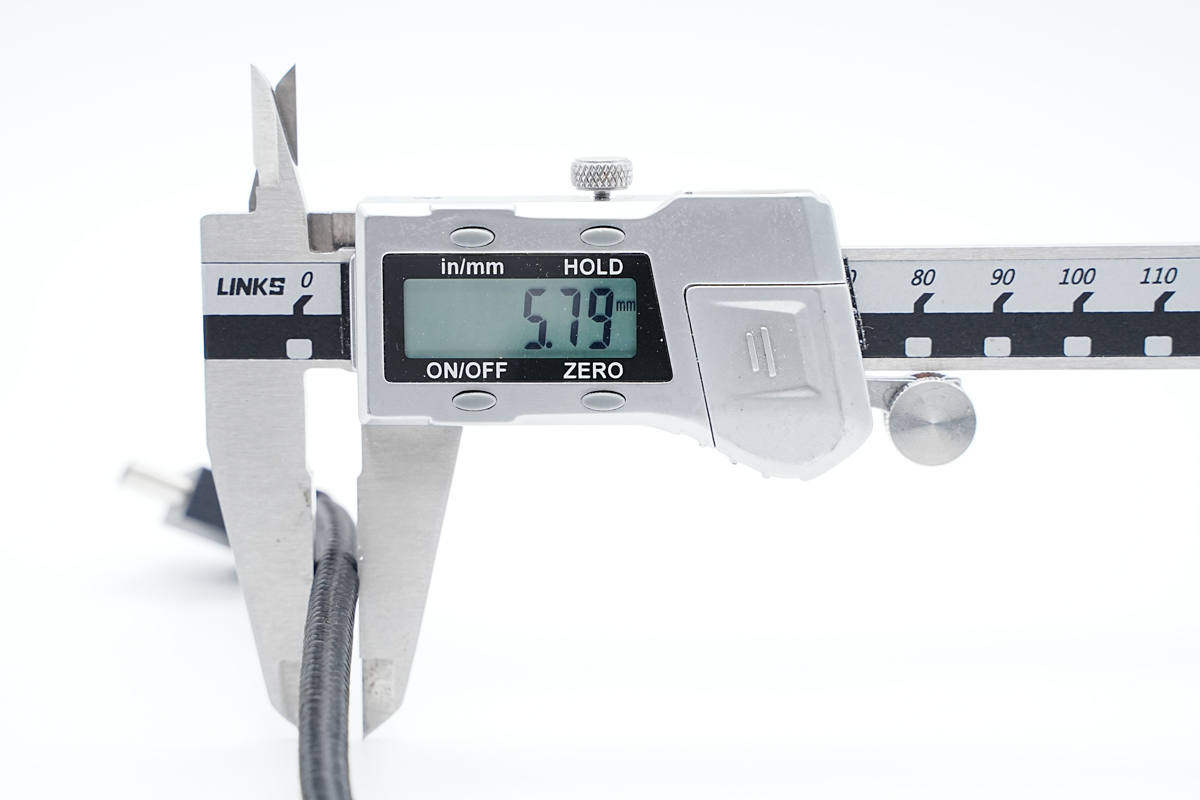

线身直径为5.79mm。

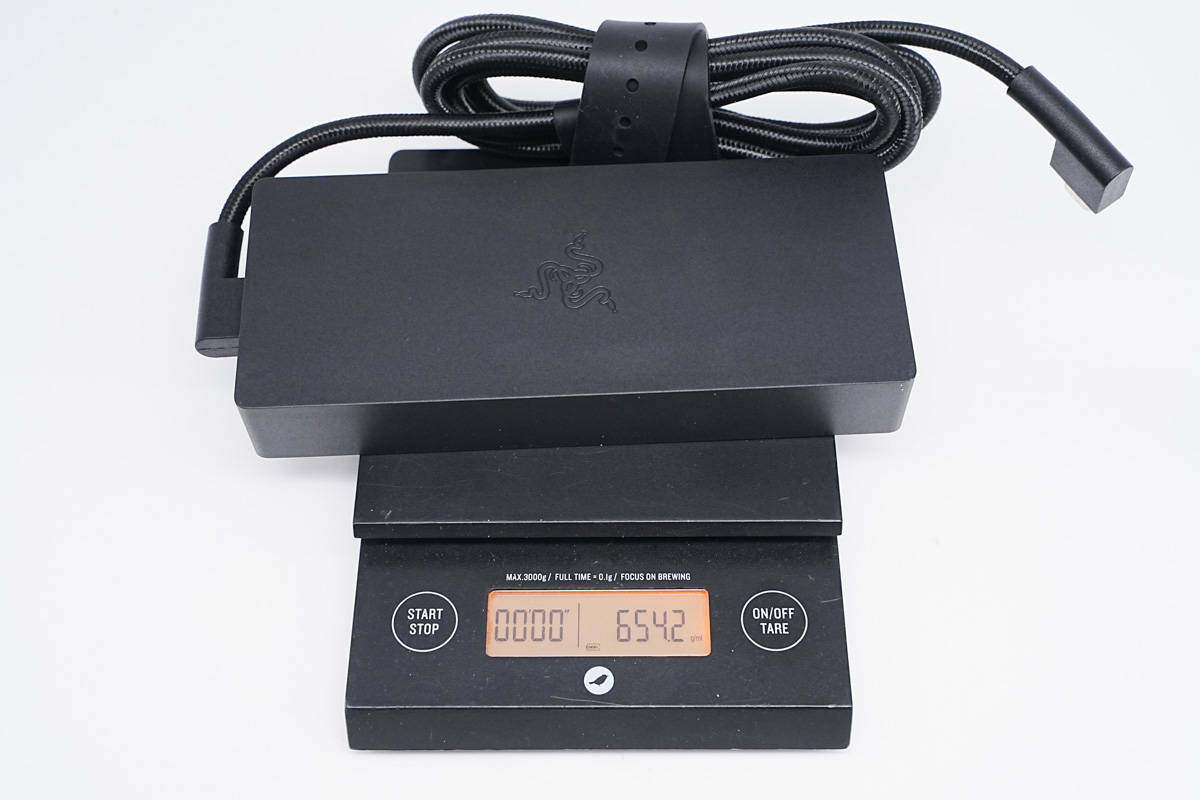

整体重量约为654g。
雷蛇280W电源适配器拆解
看完了雷蛇这款电源适配器的外观和尺寸测试，下面就进行拆解，看看氮化镓加持的电源适配器内部是如何设计。

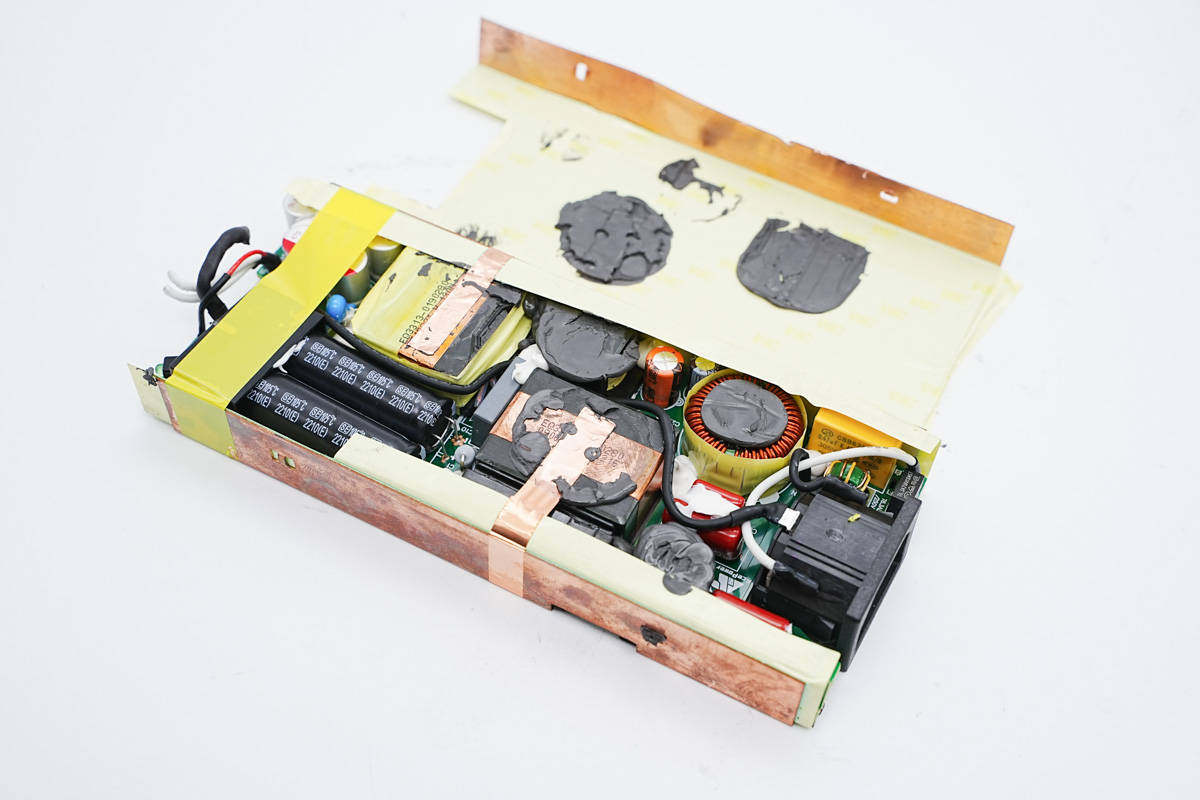

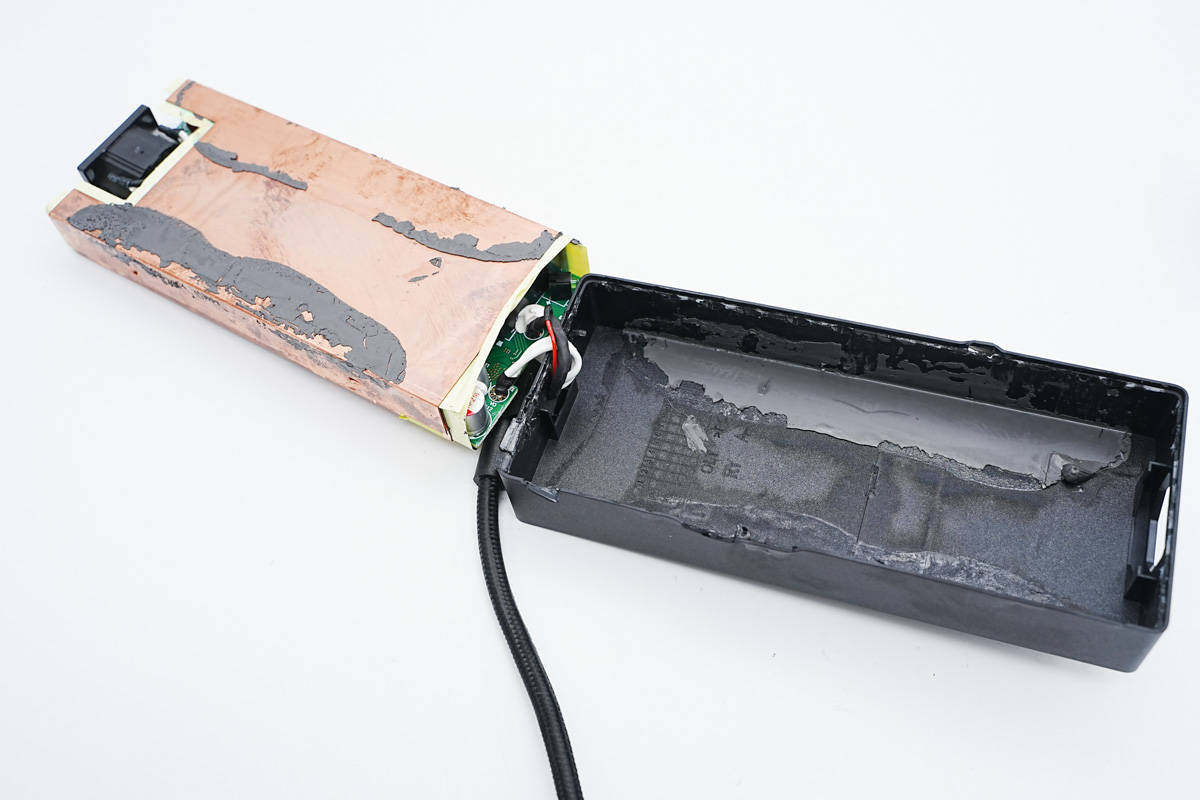

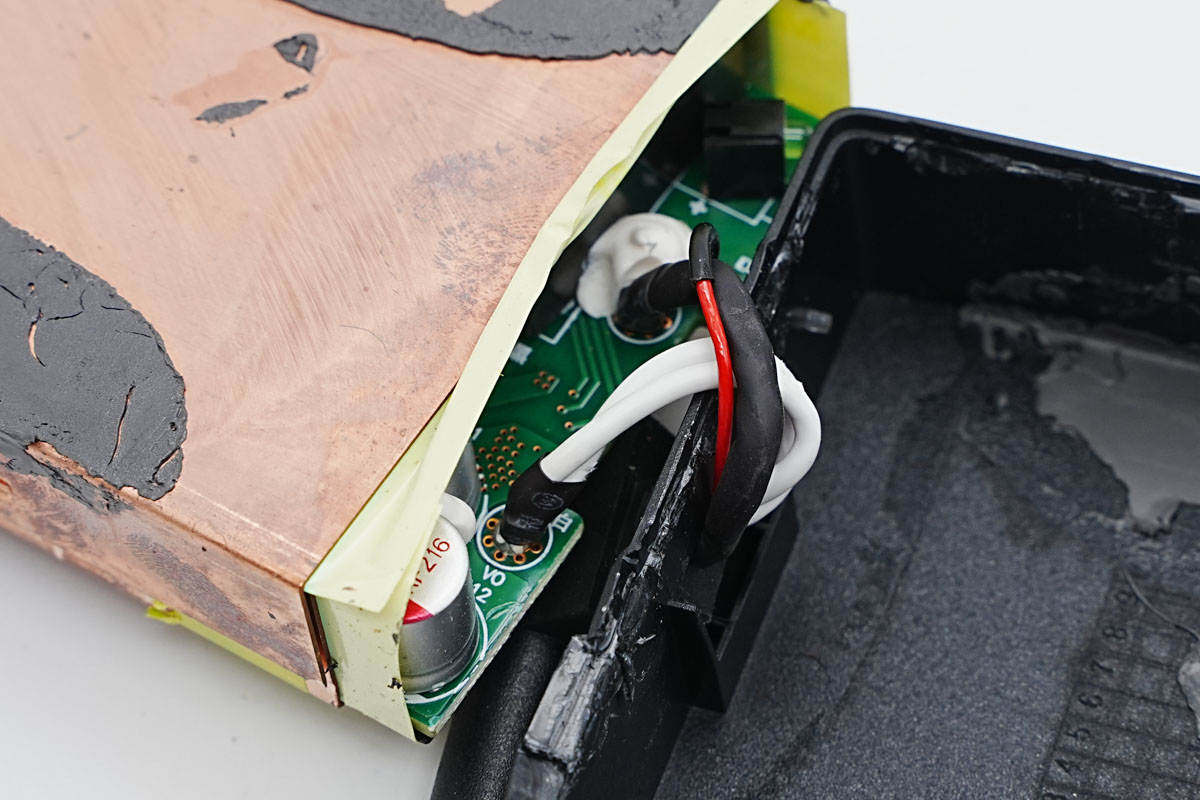

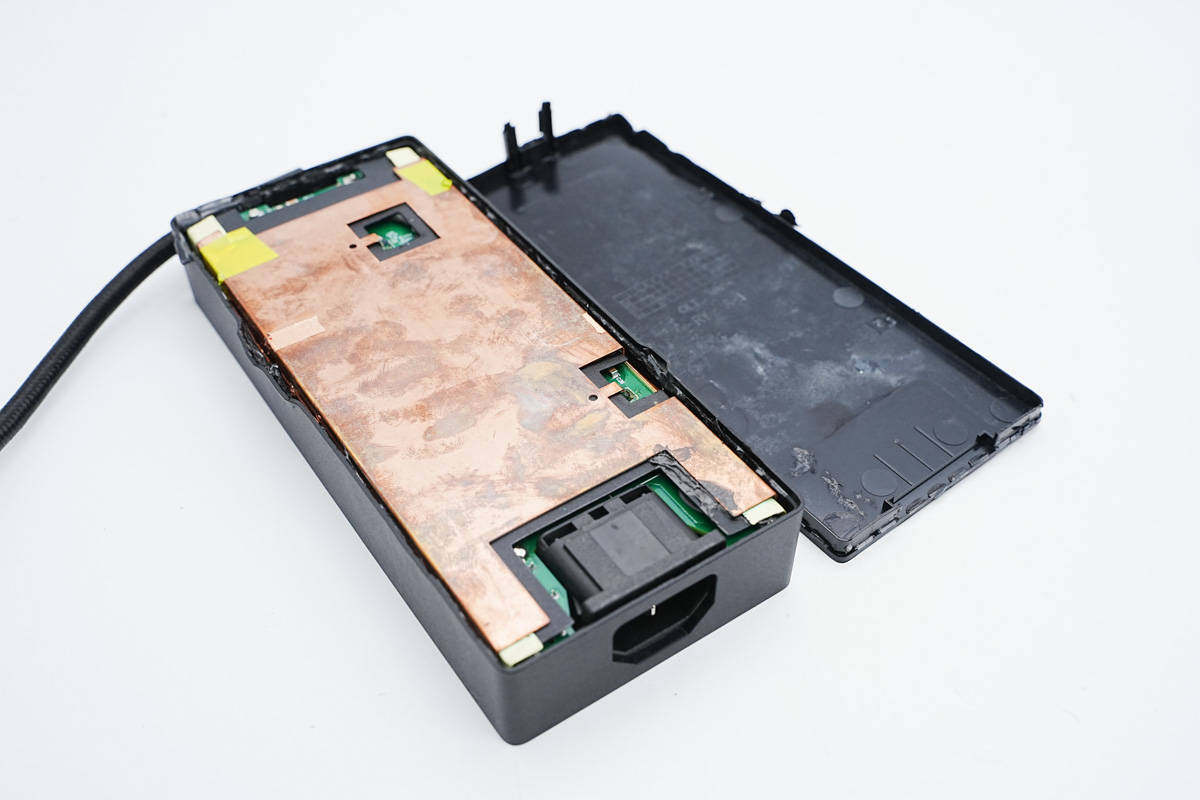

沿适配器外壳接缝撬开后盖，内部PCBA模块采用纯铜散热片包裹。

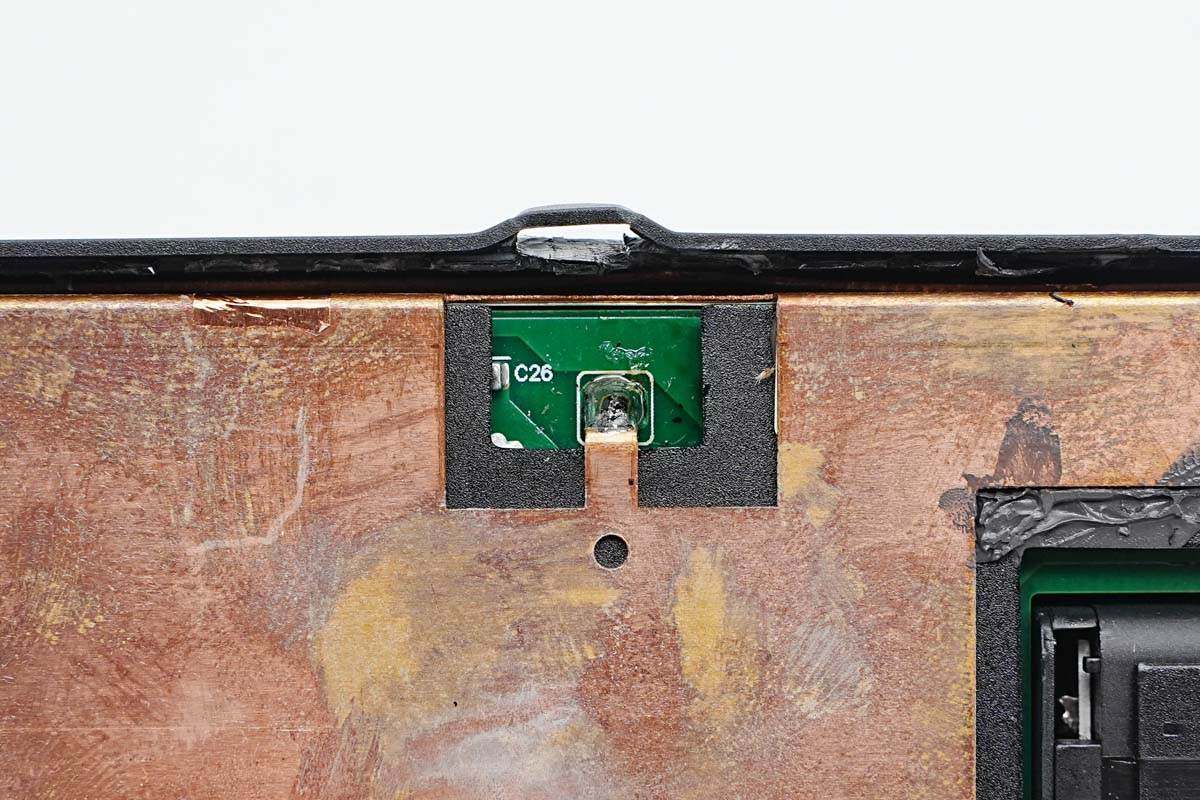

纯铜散热片焊接固定到PCBA模块上。
散热片打胶与外壳固定，加强散热。
输出线一览，其中两条白色为正极线芯，黑色为负极，红色细线用于电源功率识别。

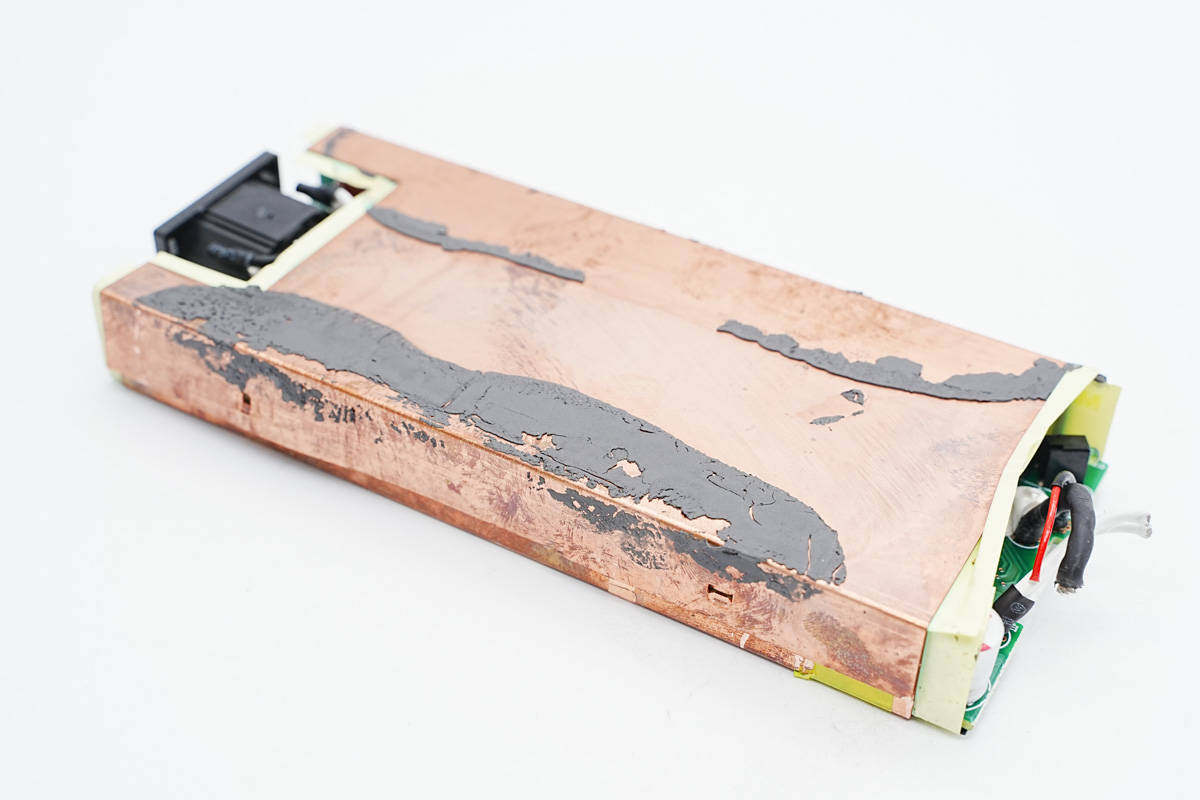

PCBA模块全部采用纯铜散热片包裹。

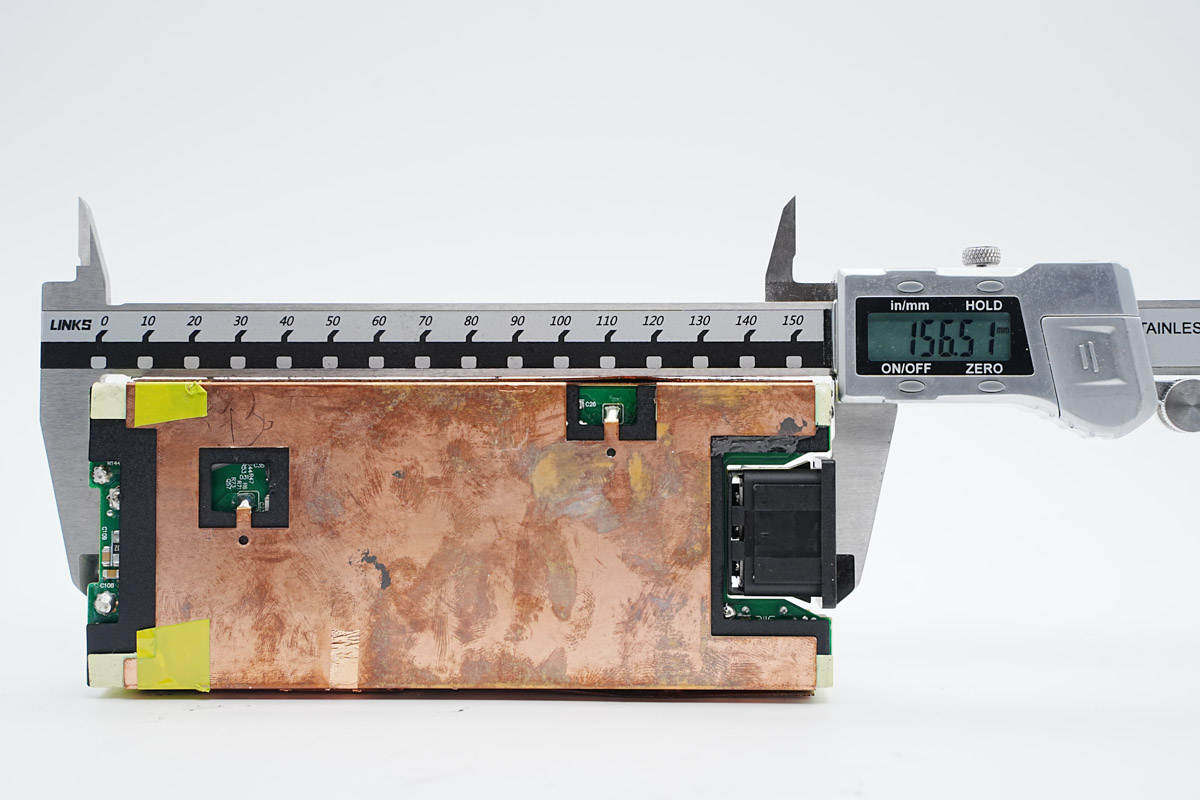

使用游标卡尺测得PCBA模块长度为156.51mm。
PCBA模块宽度约为65.84mm。

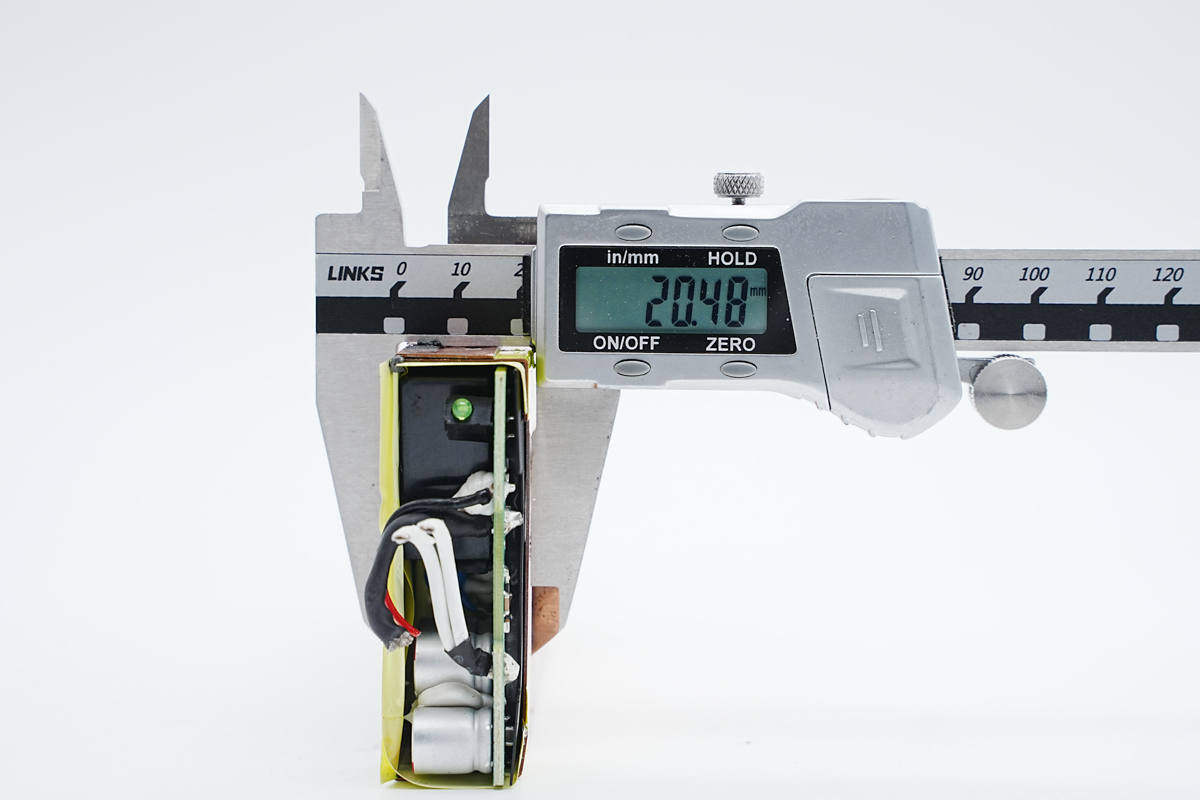

PCBA模块厚度约为20.48mm。
拆开PCBA模块上覆盖的散热片，内部PFC升压电感和谐振电感，LLC变压器涂有导热胶，利用散热片散热。
在PCBA模块侧面焊接一块小板，小板上焊接整流桥和PFC升压开关管。小板打胶通过纯铜散热片散热。
输出侧焊接五颗固态电容，并联用于输出滤波。
在电源接口后面是用来缓冲的白色泡棉。

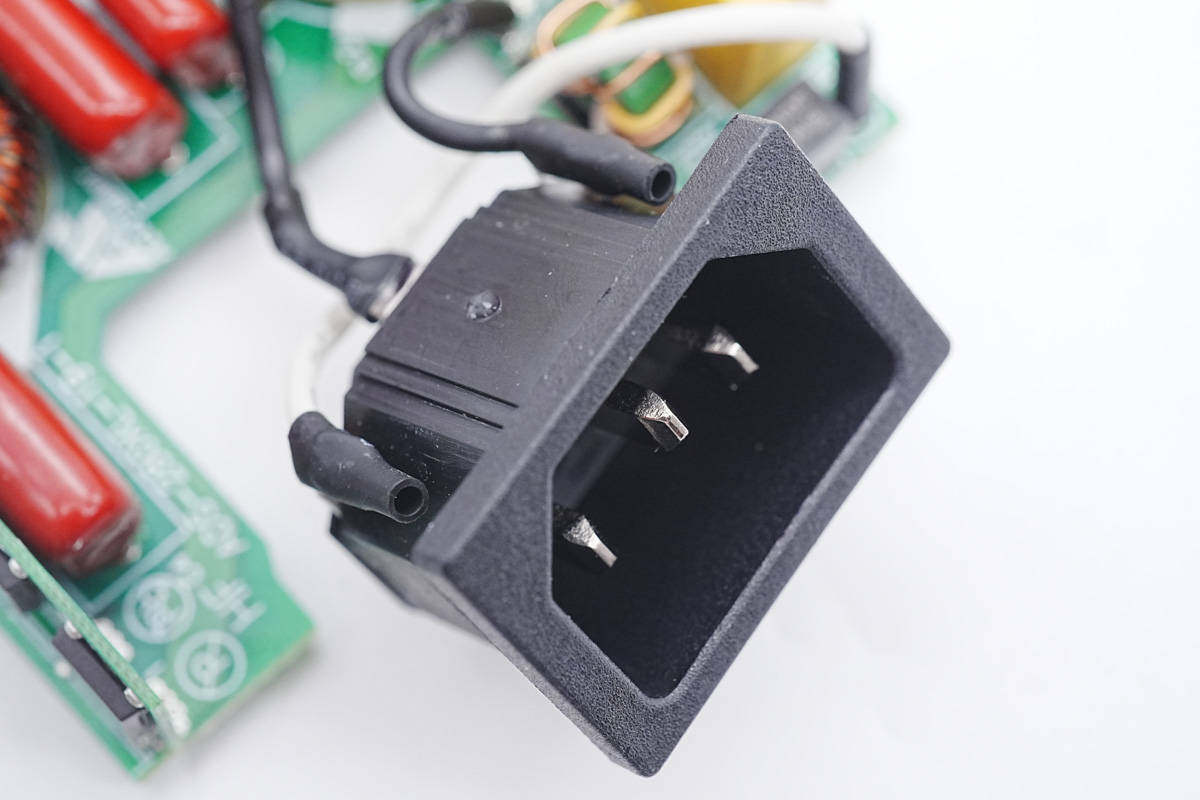

品字电源接口特写。

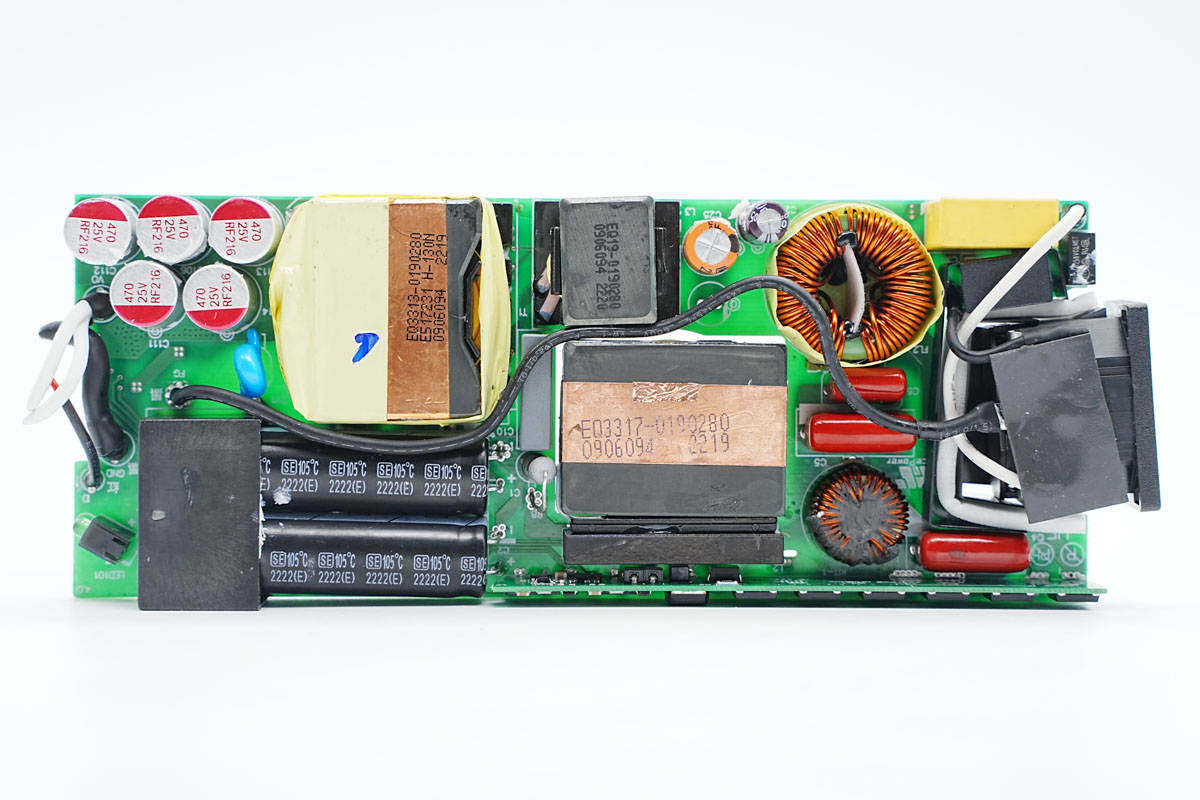

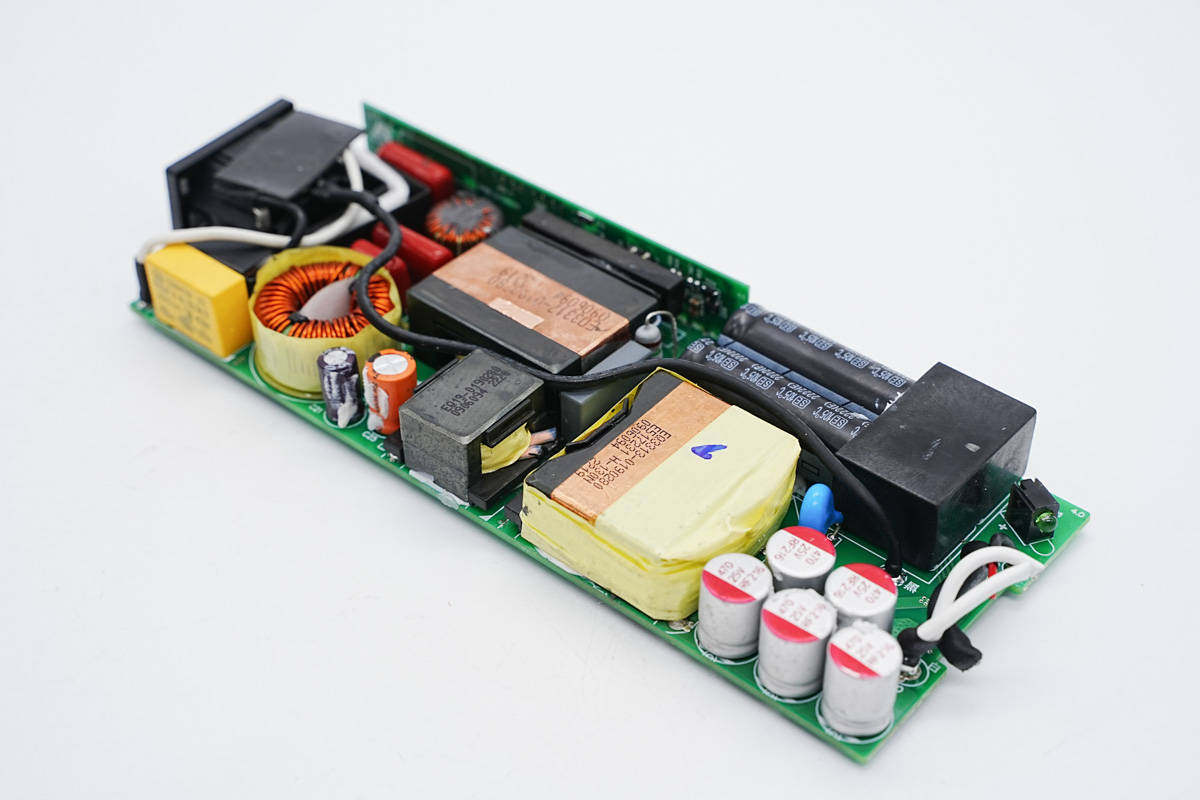

电源适配器PCBA模块正面一览，其中左上角为输出滤波固态电容，在电容右侧是LLC变压器，变压器右侧是谐振电感，在谐振电感下面是PFC升压电感。左下方是高压电解电容。右侧为输入EMI滤波器件，底部小板为输入整流和PFC升压。

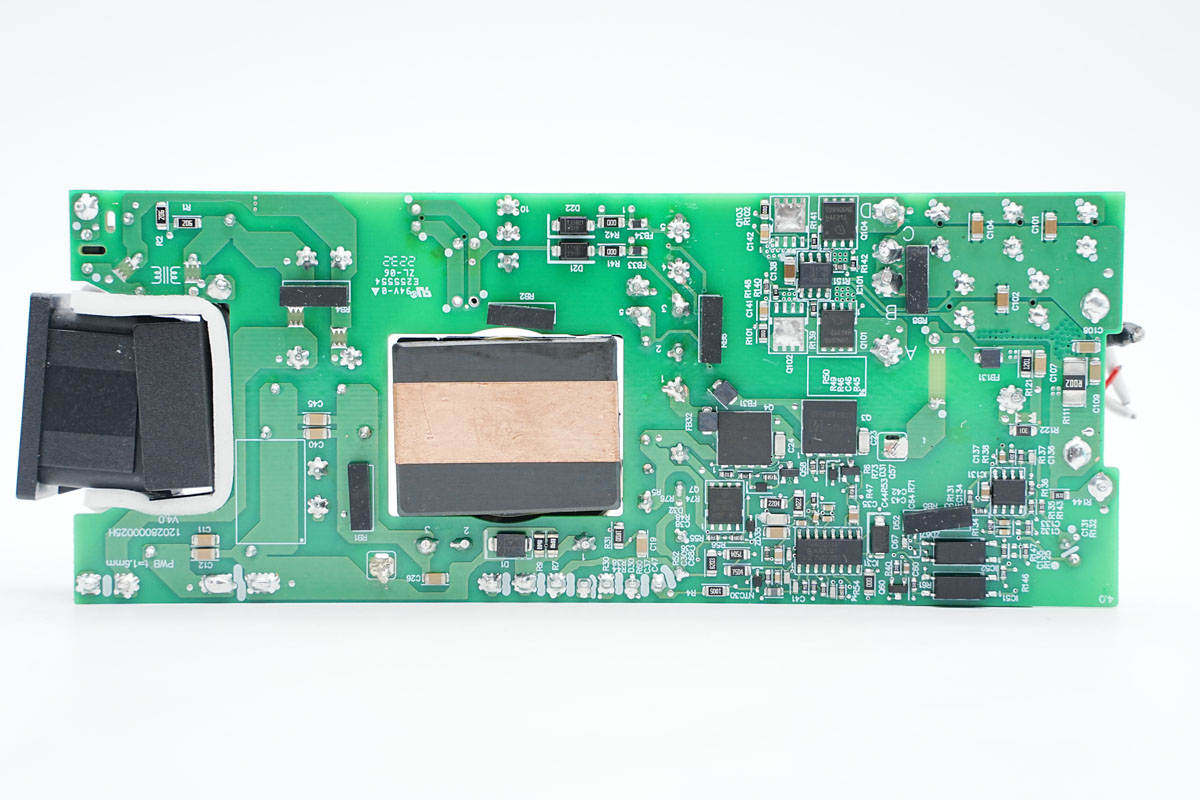

PCBA模块背面电路相对简单，PCB镂空放置PFC升压电感，降低厚度。在右侧焊接一颗二合一控制器，用于PFC升压和LLC控制。右上方是次级同步整流电路，焊接同步整流控制器和两颗同步整流管。两颗光耦用于输出电压反馈和保护功能。
通过对PCBA模块的观察，雷蛇这款电源适配器采用PFC+LLC的高效电源架构，使用一颗控制器同时控制PFC升压和LLC开关电源，固定输出电压为笔记本供电。下面我们就从输入端开始了解各个器件。

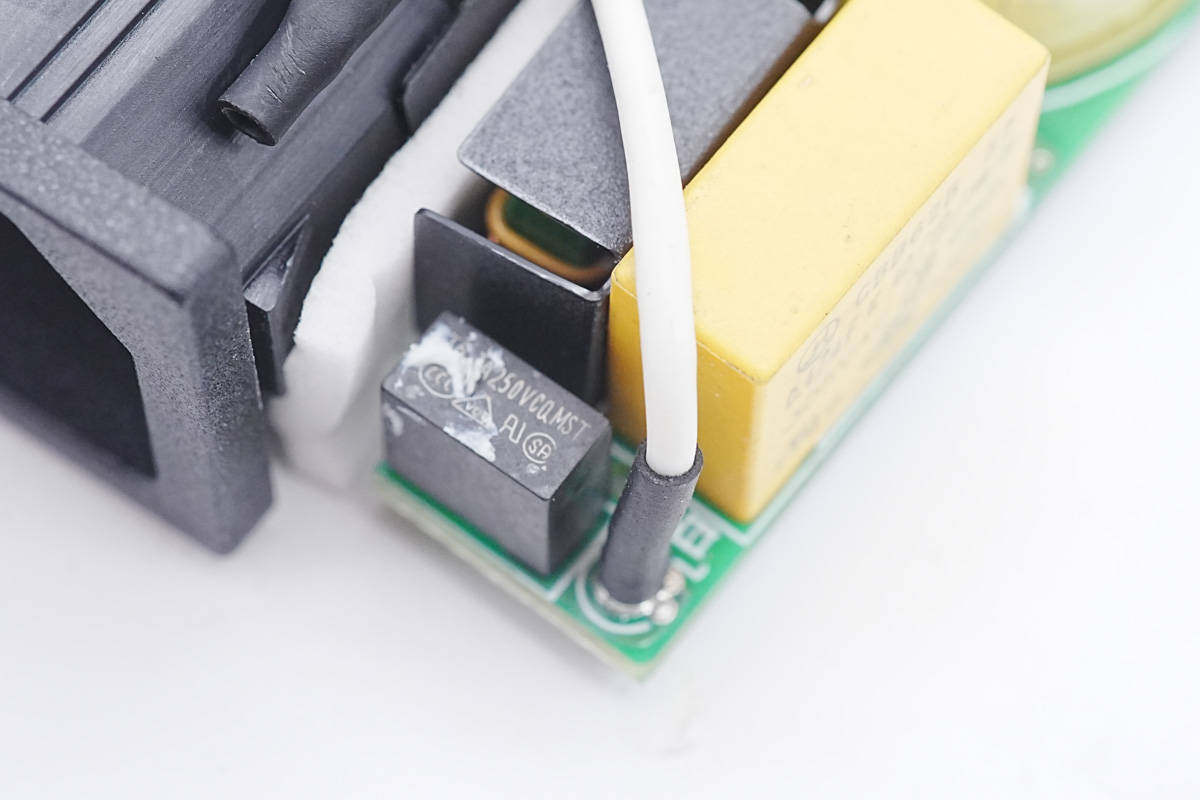

PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容。

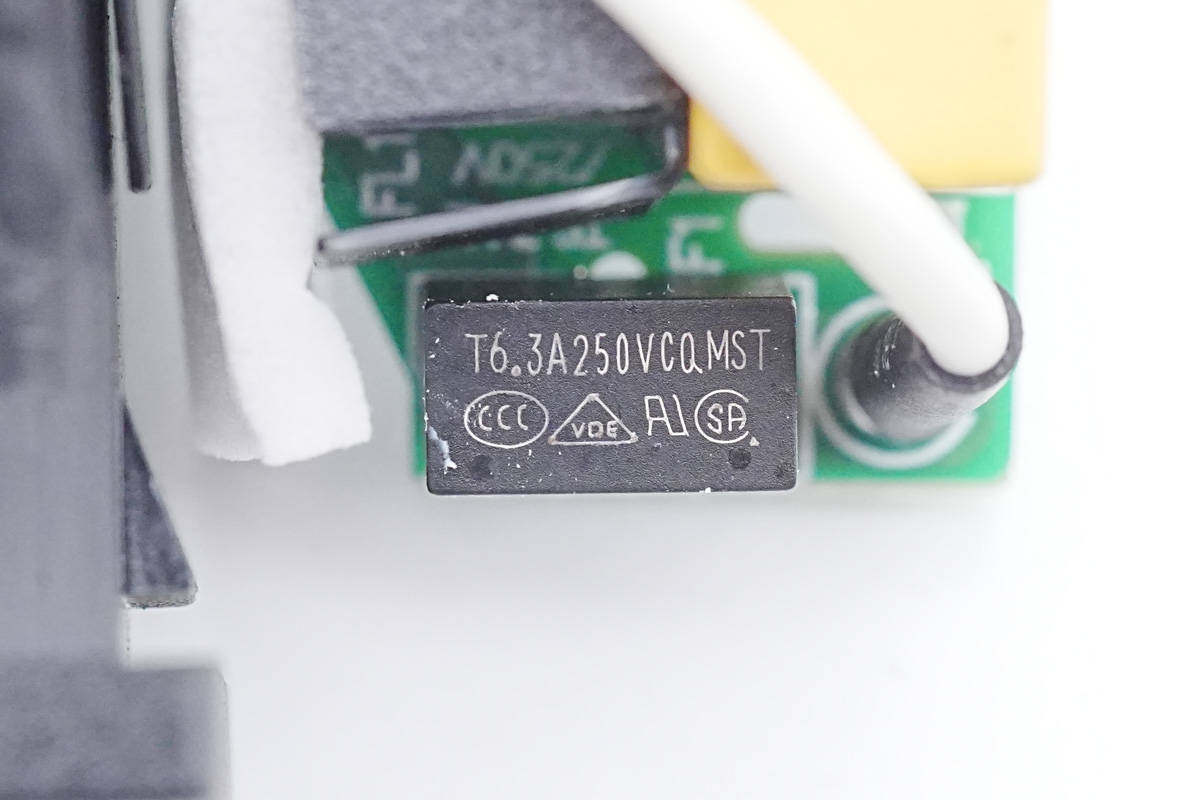

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为6.3A 250V，用于输入过流保护。

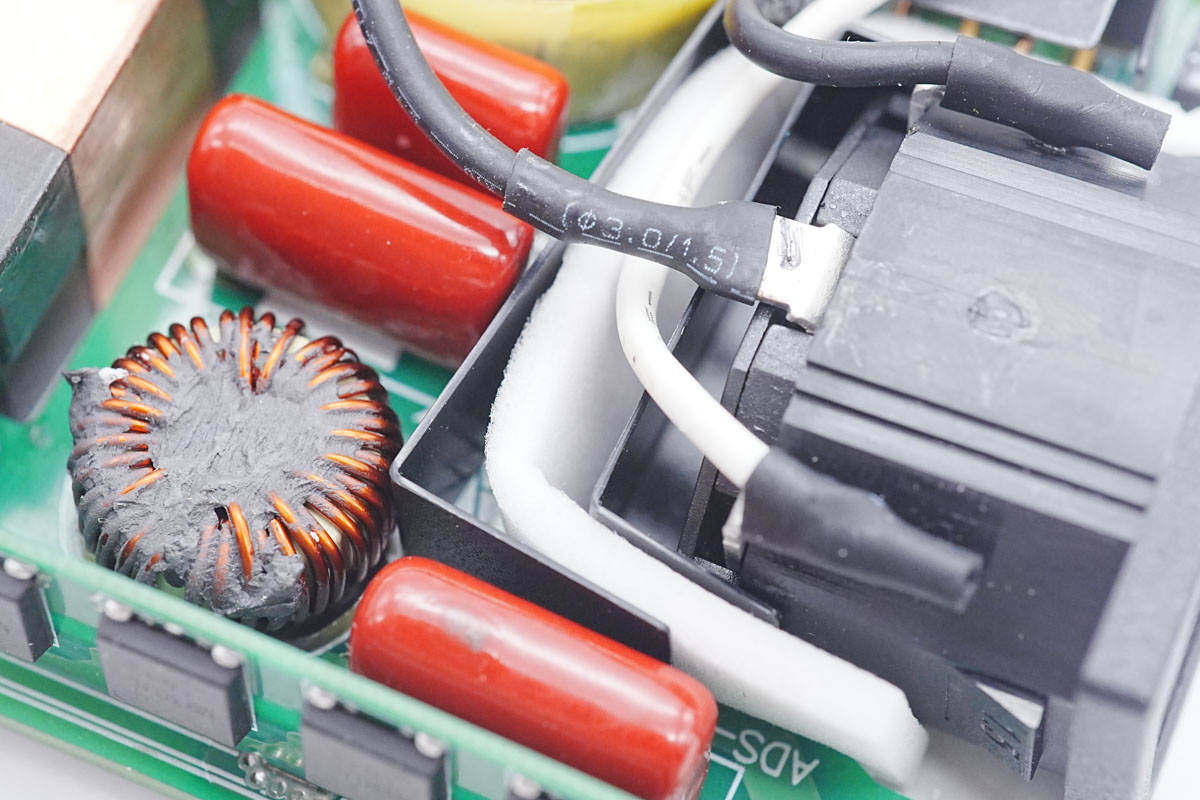

共模电感采用漆包线与绝缘线绕制。底部打胶固定电木板绝缘。

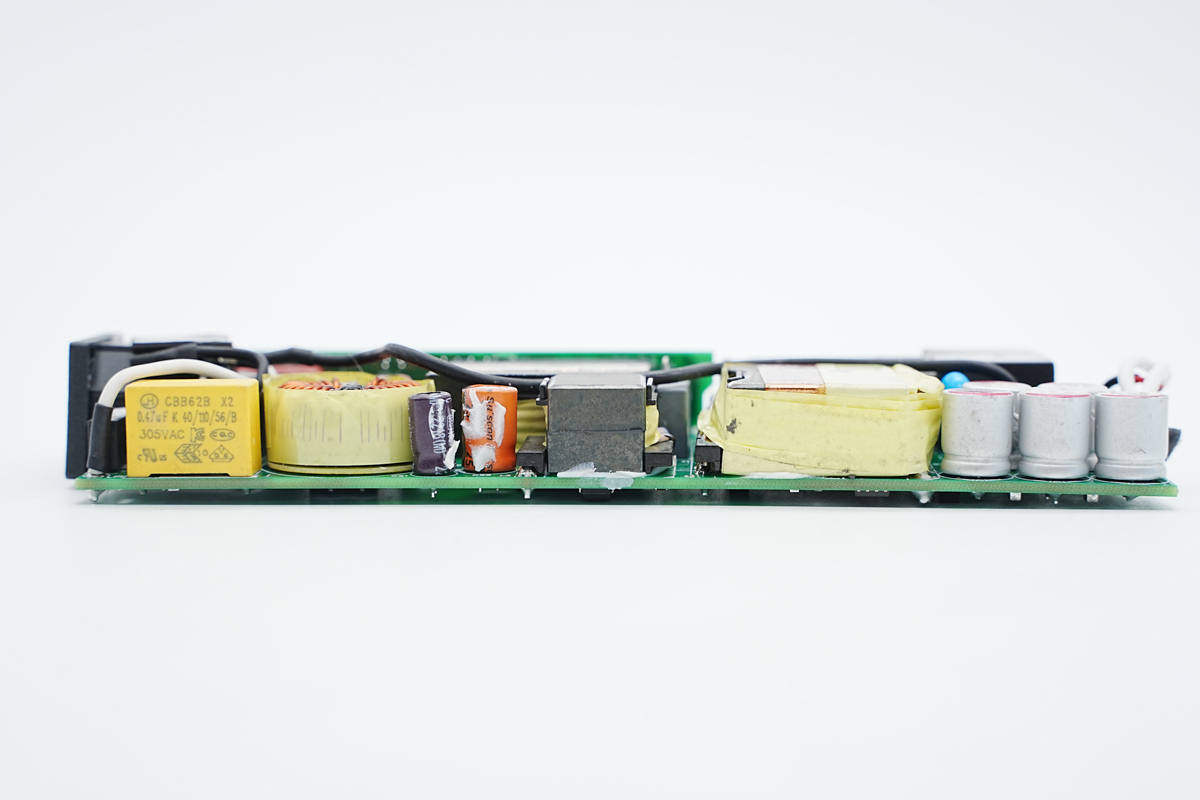

电源侧面焊接安规X2电容，共模电感，为主控芯片供电的电解电容，谐振电感，变压器和输出固态电容。

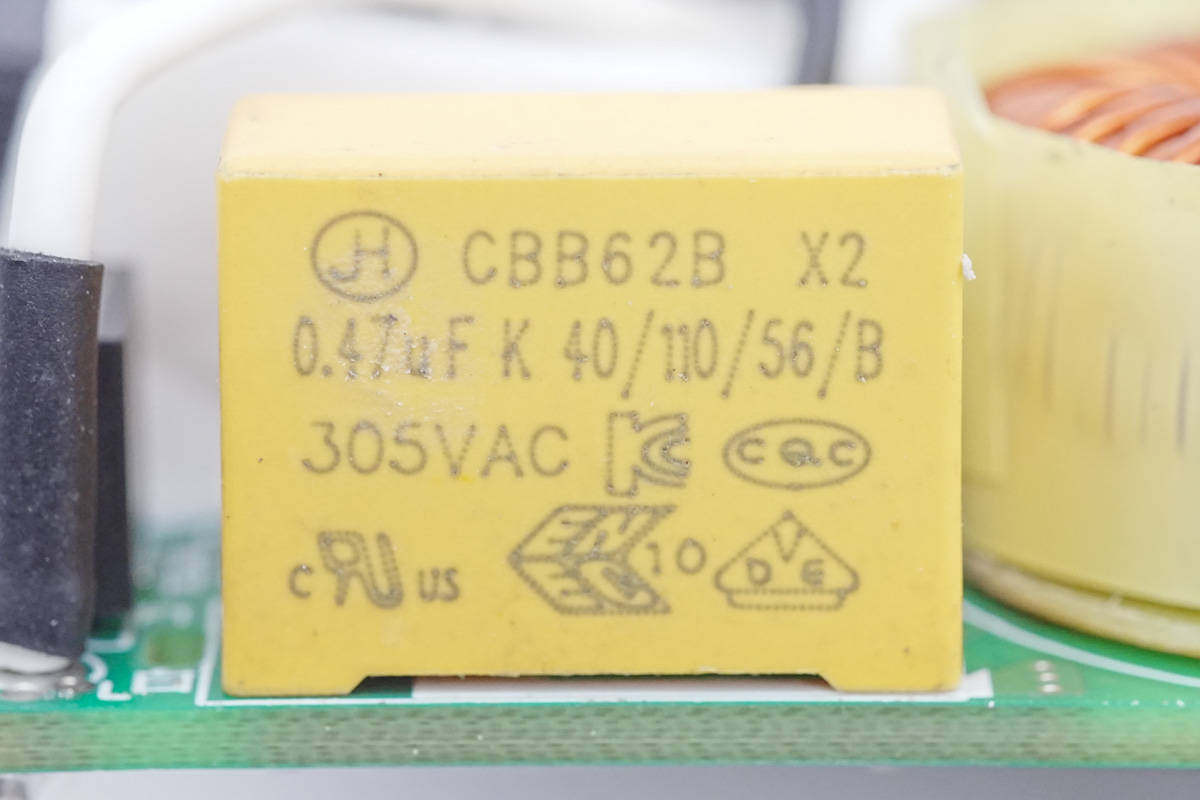

安规X2电容规格为0.47μF。

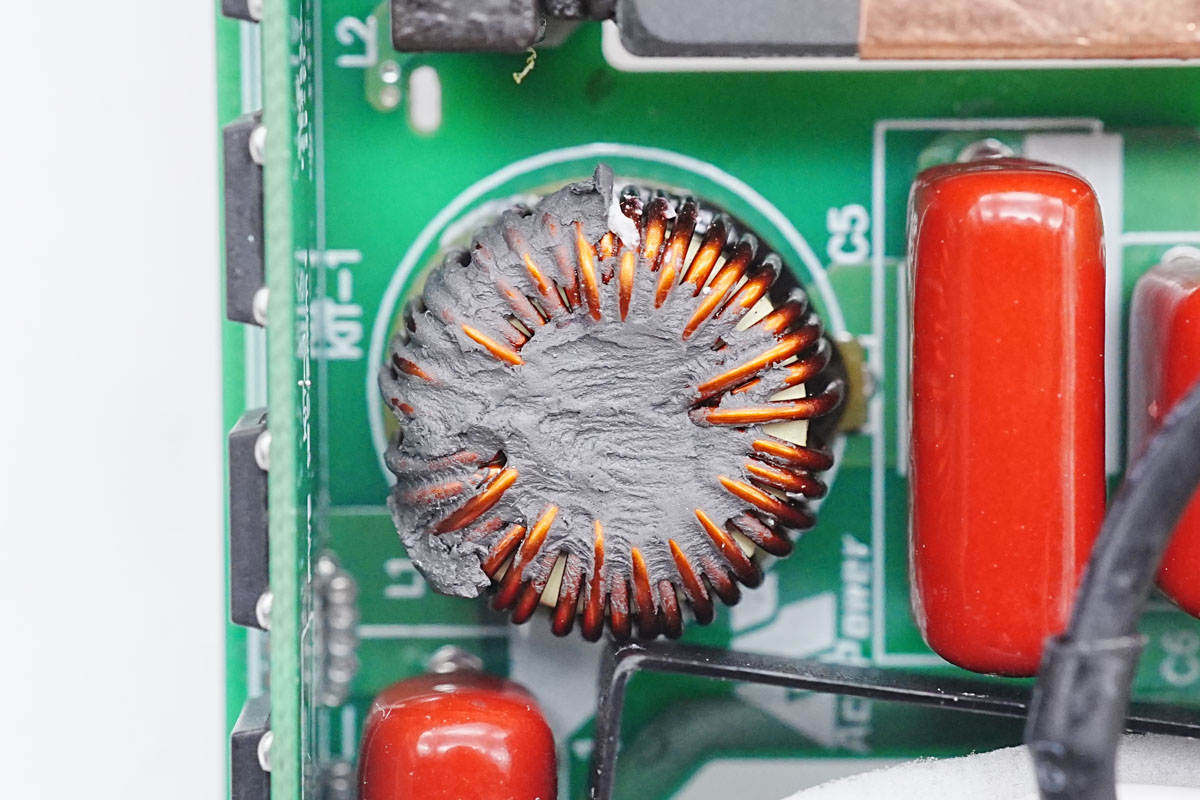

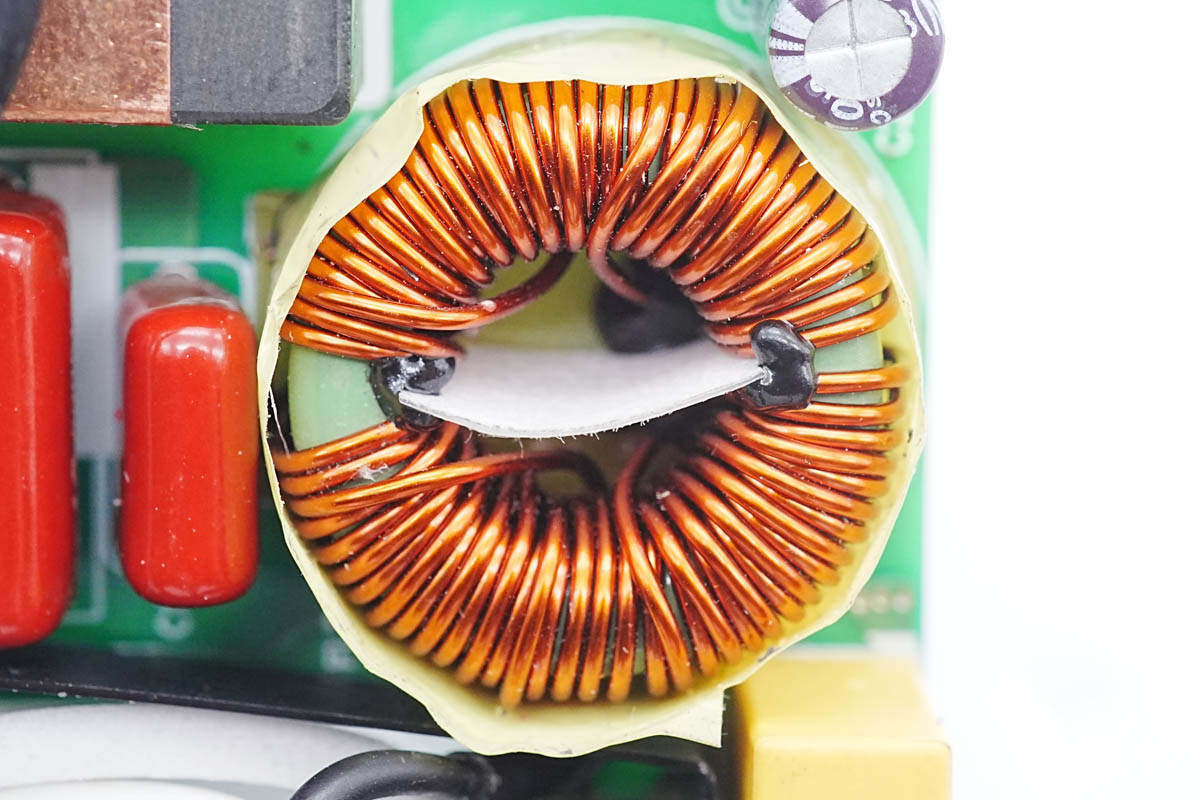

第二级共模电感采用磁环绕制，缠绕胶带绝缘，底部粘贴电木板绝缘。

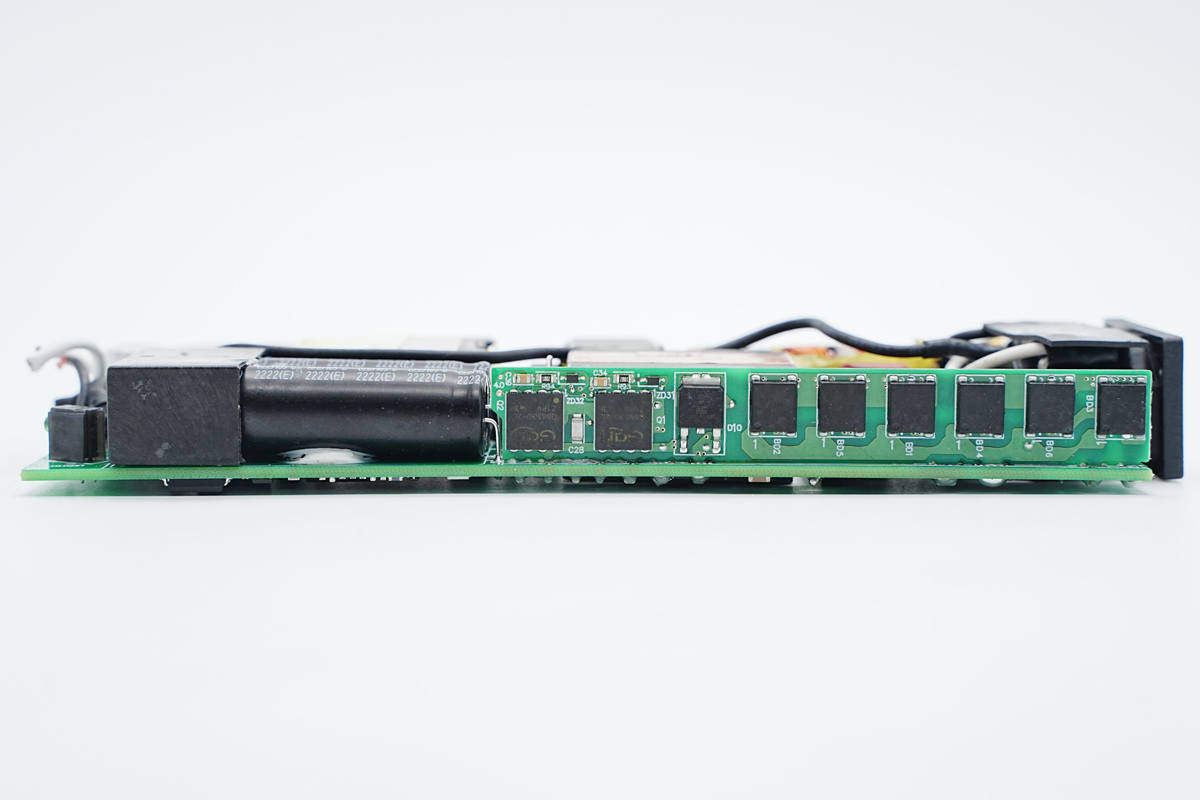

PCBA模块侧面焊接小板，小板焊接六颗整流桥和两颗氮化镓器件，以及一颗PFC升压整流管。

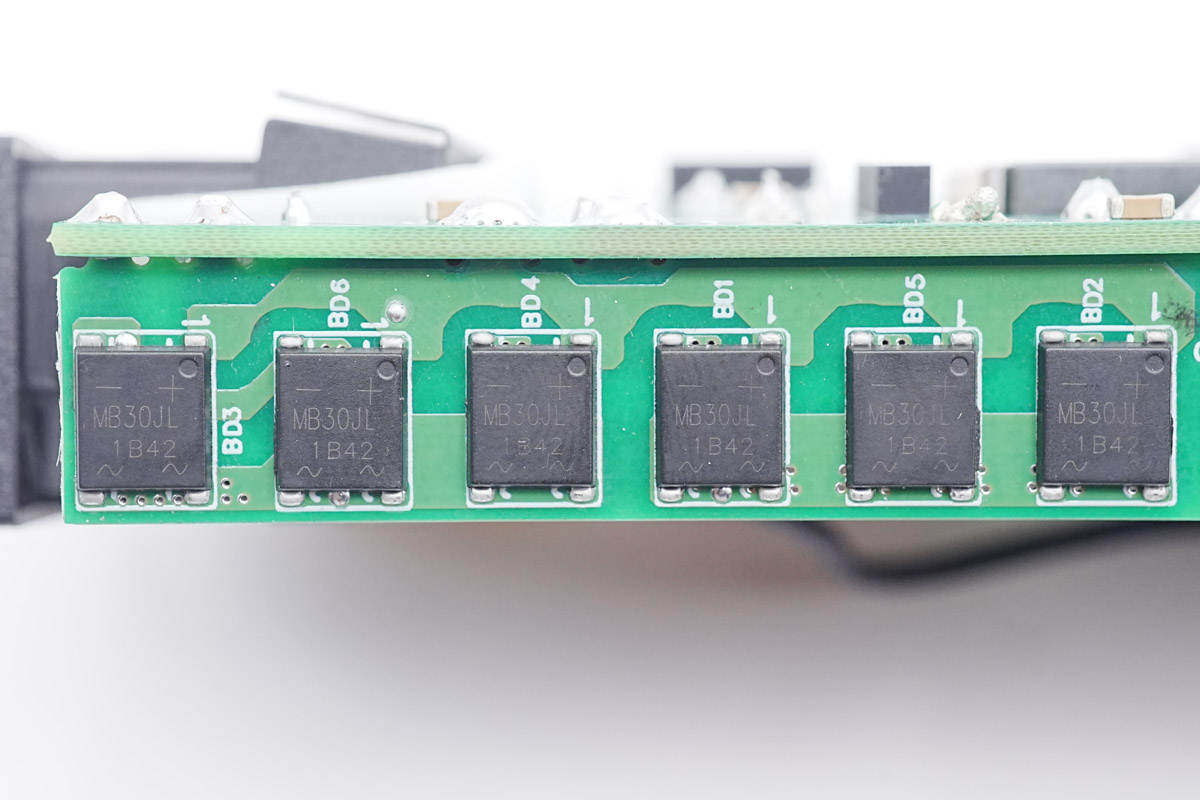

小板上共焊接六颗整流桥，为半桥连接，均摊发热降低温升。整流桥丝印MB30JL，额定电流3A。
整流桥输出的滤波电容来自深圳塑镕，规格为1μF450V。

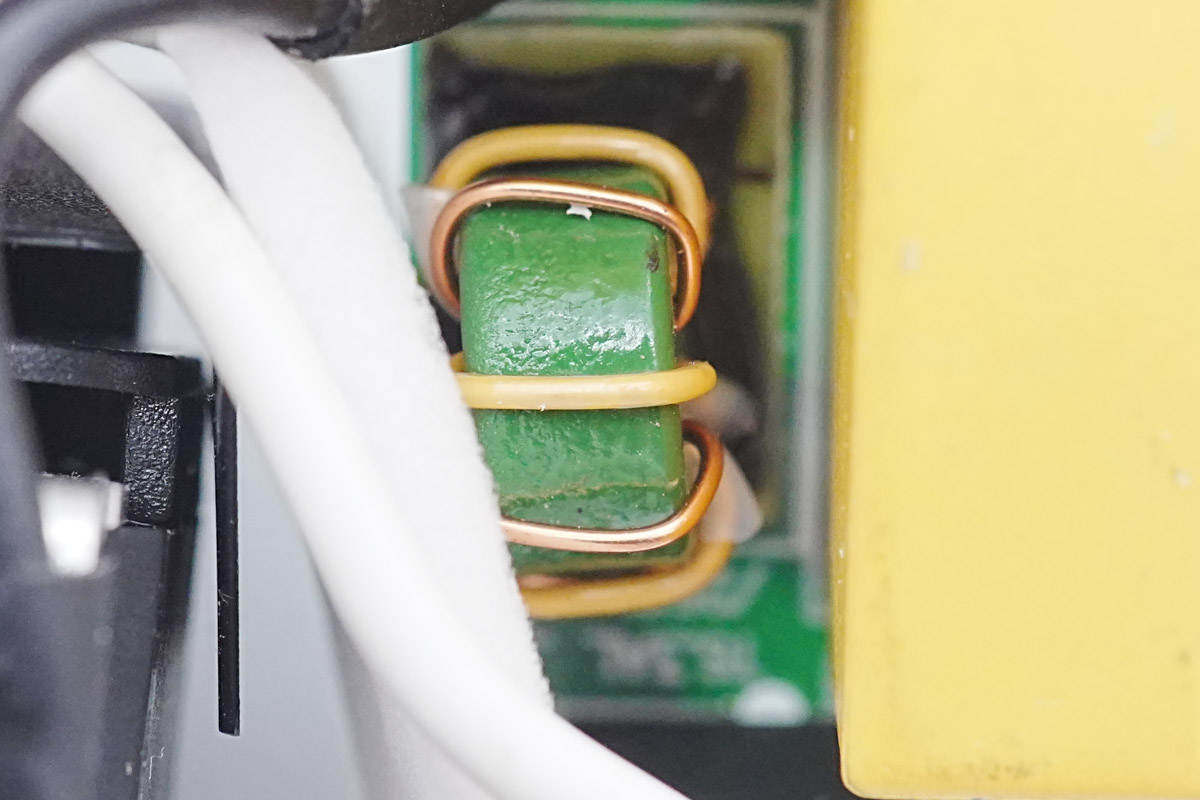

用于输出的滤波电感特写。

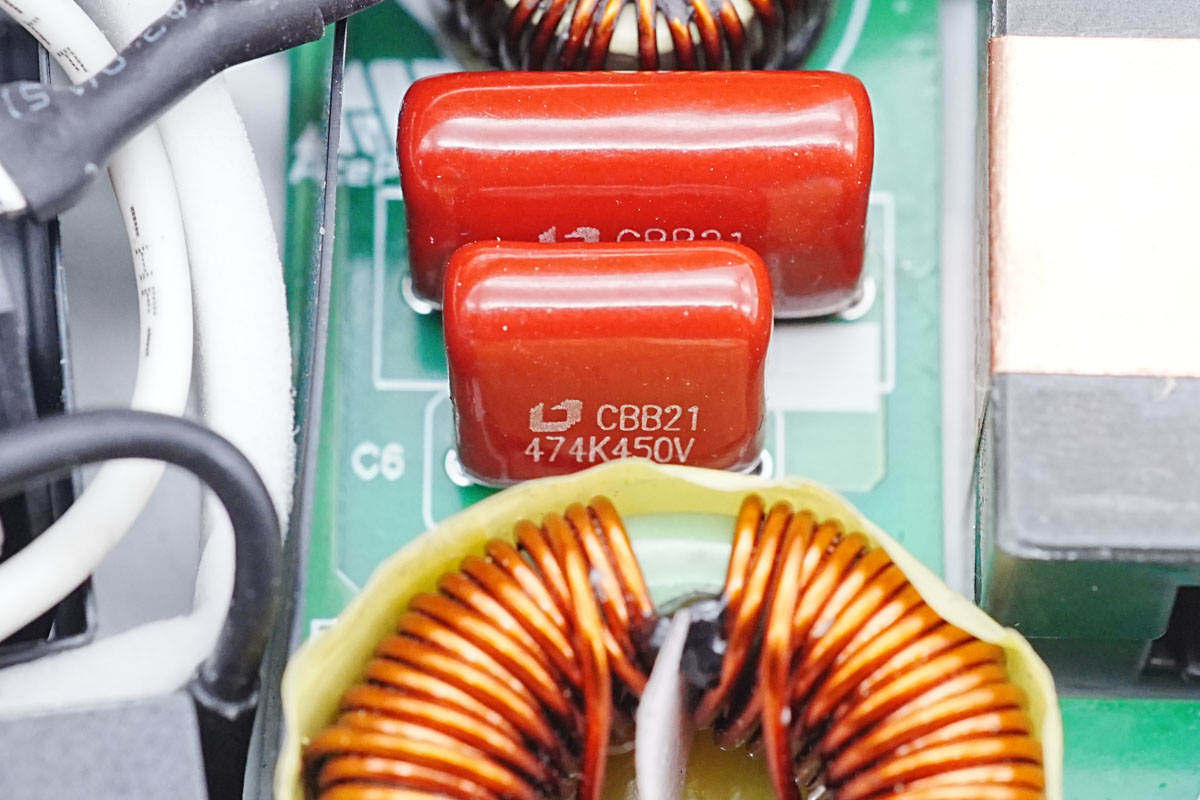

两颗薄膜电容来自深圳塑镕，一颗体积较小的规格为0.47μF450V。

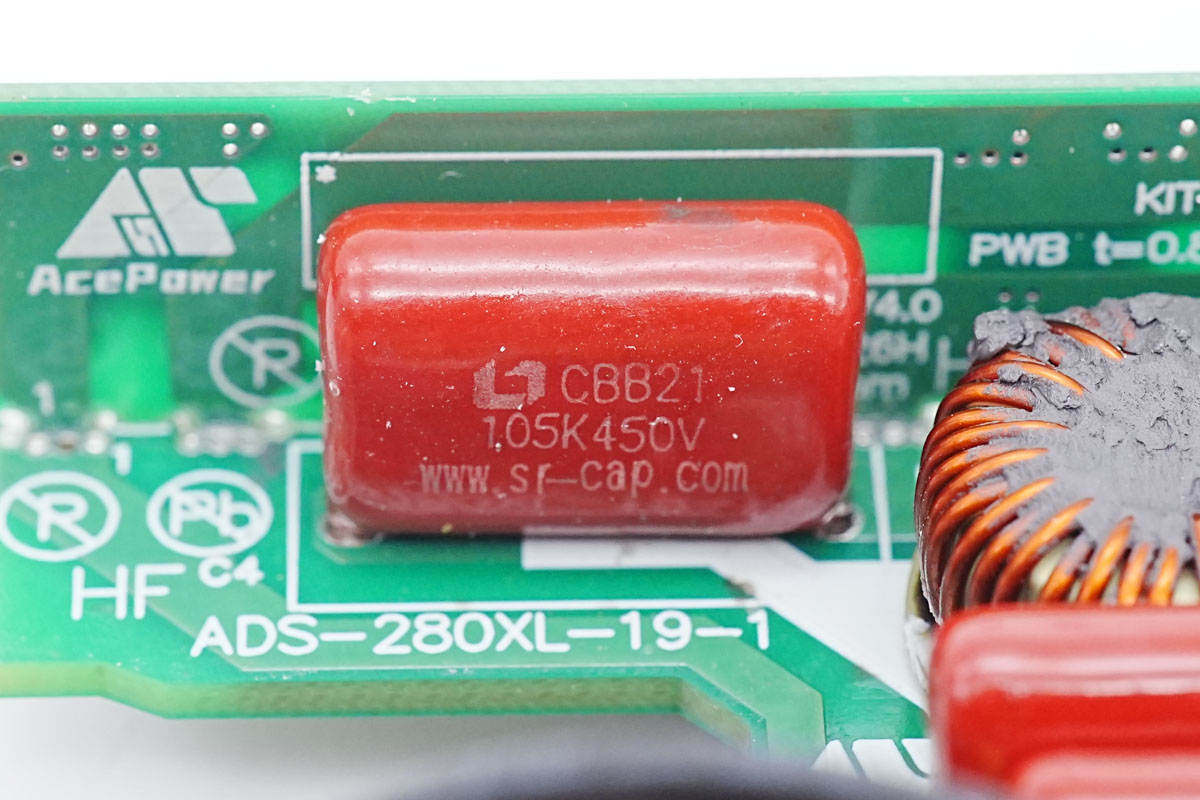

另一颗体积较大的电容规格为1μF450V。
两颗PFC升压开关管使用了GaNsystems的两颗GS-065-030-2-L并联，这凸显了GaNsystems的GaN HEMT优秀的可并联性。这是一颗耐压650V，瞬态耐压为850V的增强型氮化镓器件。导阻为50mΩ，采用PDFN8*8封装，支持1MHz以上的超高开关频率。器件在设计时简化了驱动要求，栅极驱动电压为0~6V，瞬态耐压为-20~10V，具有更强的可靠性。器件具备开尔文源极，可用于优化栅极驱动。

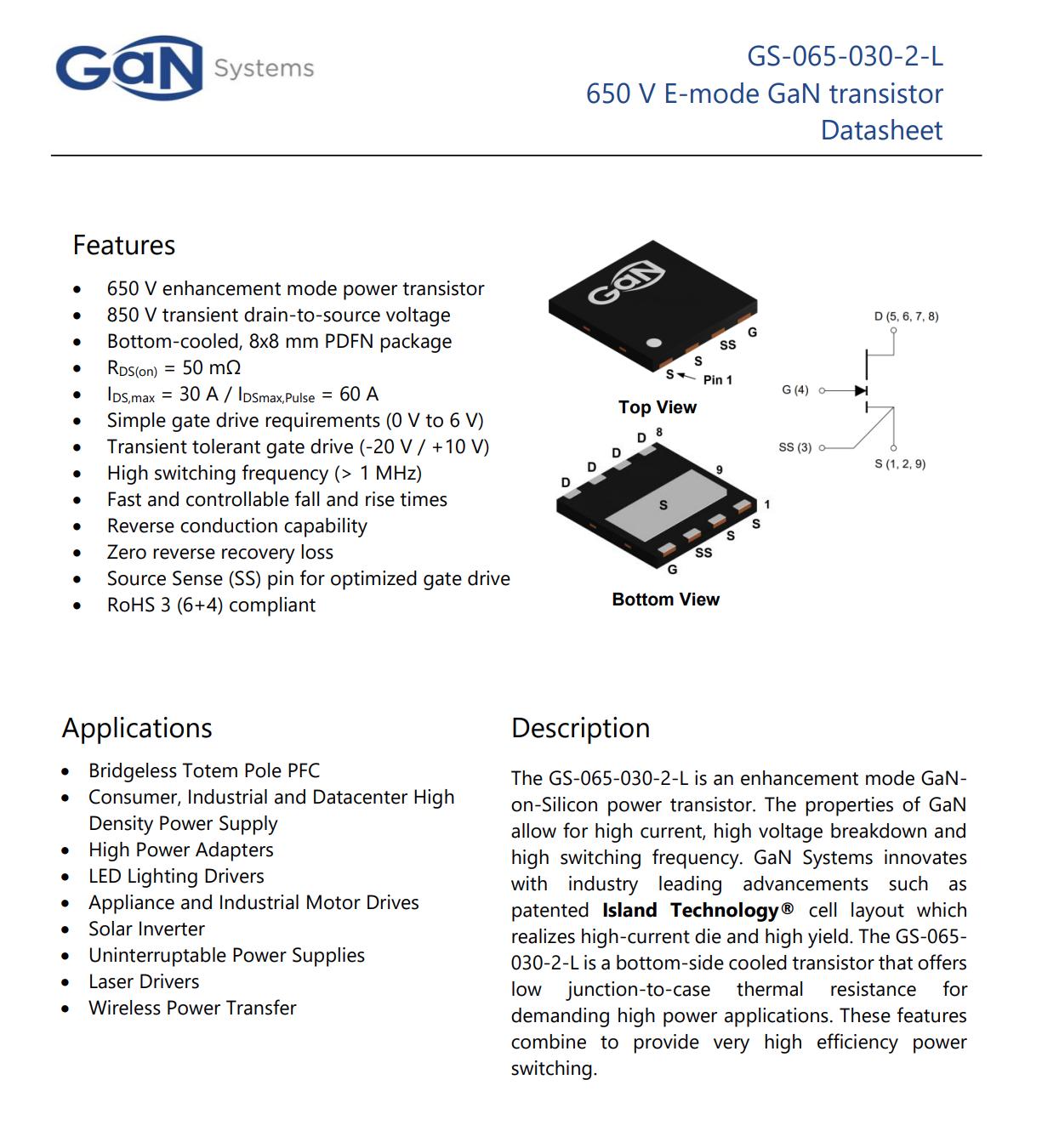

GaN Systems GS-065-030-2-L 详细资料。
充电头网拆解了解到，加拿大氮化镓系统公司（GaN Systems）功率管此前已被苹果140W氮化镓充电器、外星人240W氮化镓电源、Sicgecs 65W 1A1C氮化镓超级闪充、ON 65W 2C1A氮化镓快充插座、PHILIPS飞利浦65W氮化镓快充摩天轮插座、研吉65W 1A1C氮化镓快充等产品采用。同时为了缩短产品开发和上市所需时间，GaN Systems也提供65W QR充电器，100W双USB-C智能PD充电器，140W PFC+QR和250W PFC+LLC快充完整方案供客户参考。

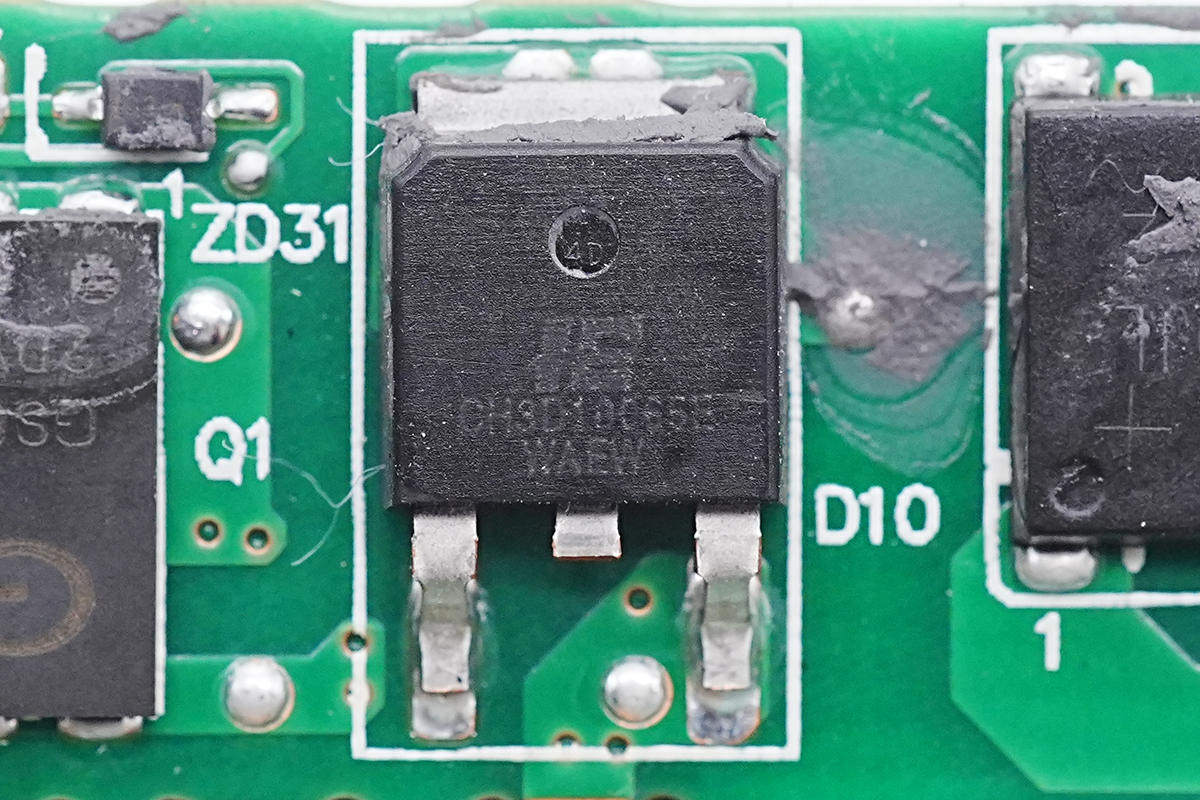

由于电源内部的PFC控制器为CCM模式，PFC升压整流管采用一颗碳化硅二极管，利用无反向恢复电流优势，满足CCM模式PFC升压应用。碳化硅二极管来自HOEN富盈，型号为CH3D10065E，是一颗耐压650V的碳化硅二极管，采用TO252封装。

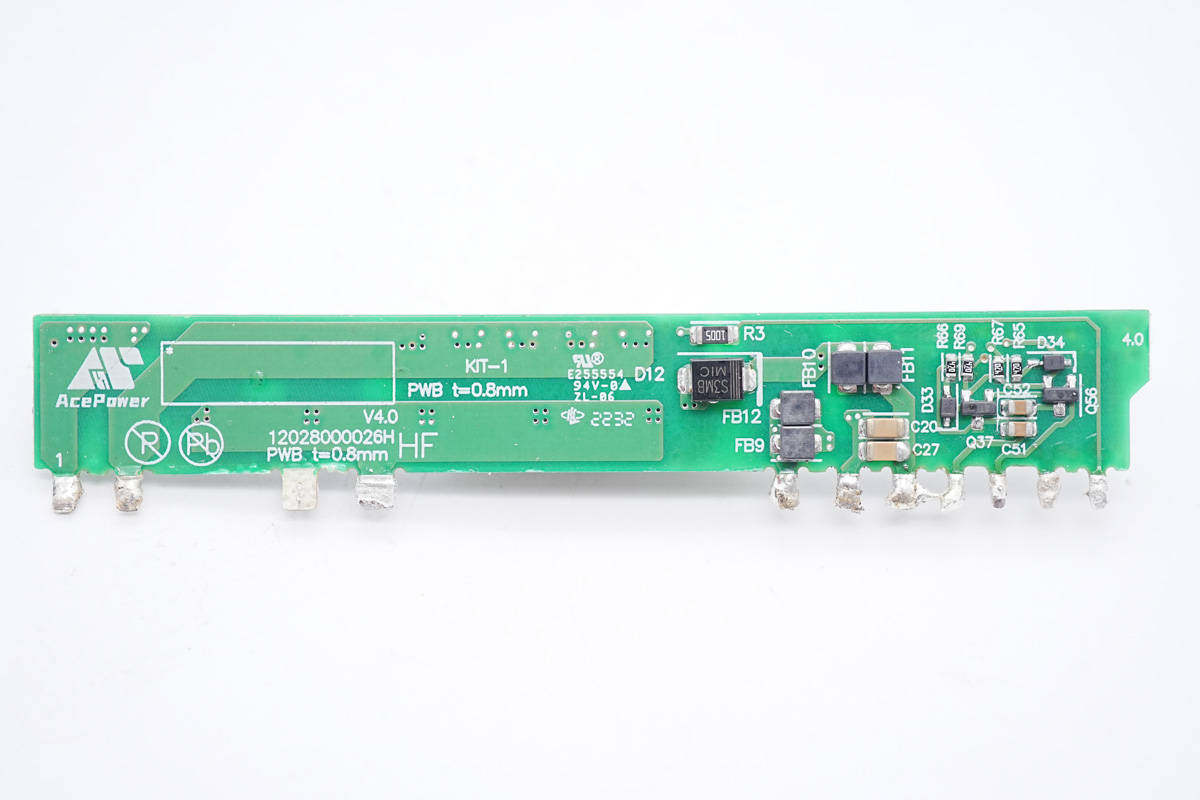

在小板背面焊接一颗二极管和磁珠等元件。PCB板为AcePower设计，经查询AcePower是国内老牌电源制造商欧陆通旗下品牌，致力于为高端IT品牌提供定制化电源设计、制造解决方案。

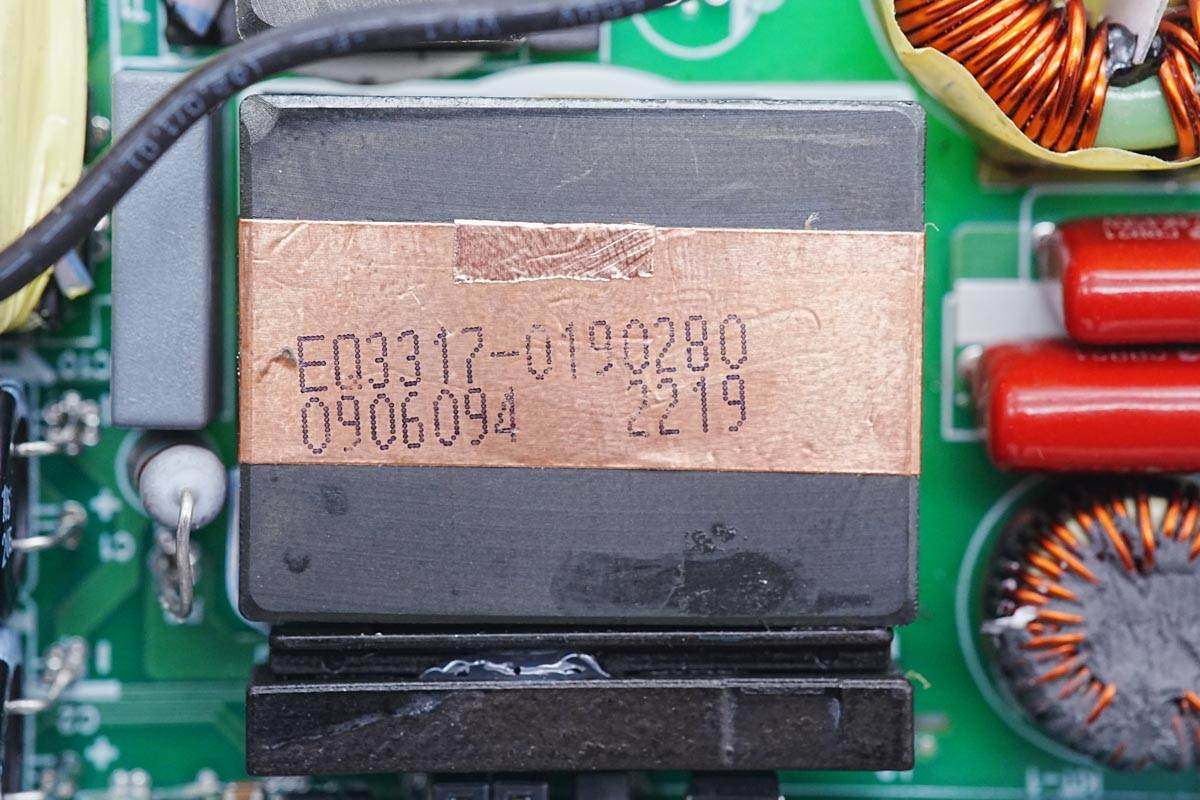

PFC升压电感采用EQ3317磁芯，磁芯上缠绕铜箔胶带屏蔽。PCBA镂空放置磁芯，降低整体厚度。
高压电解电容与低压侧元件采用塑料壳进行绝缘。

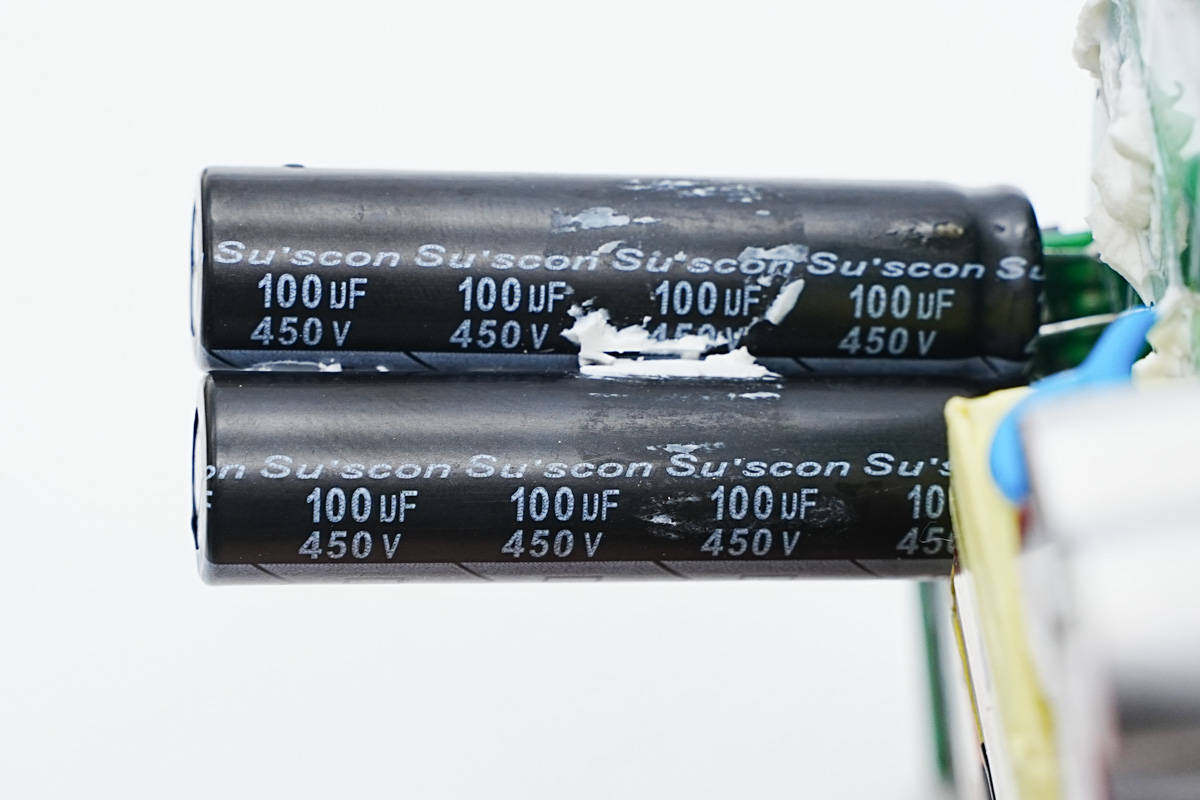

两颗高压电解电容来自SUSCON冠坤，规格均为100μF 450V。

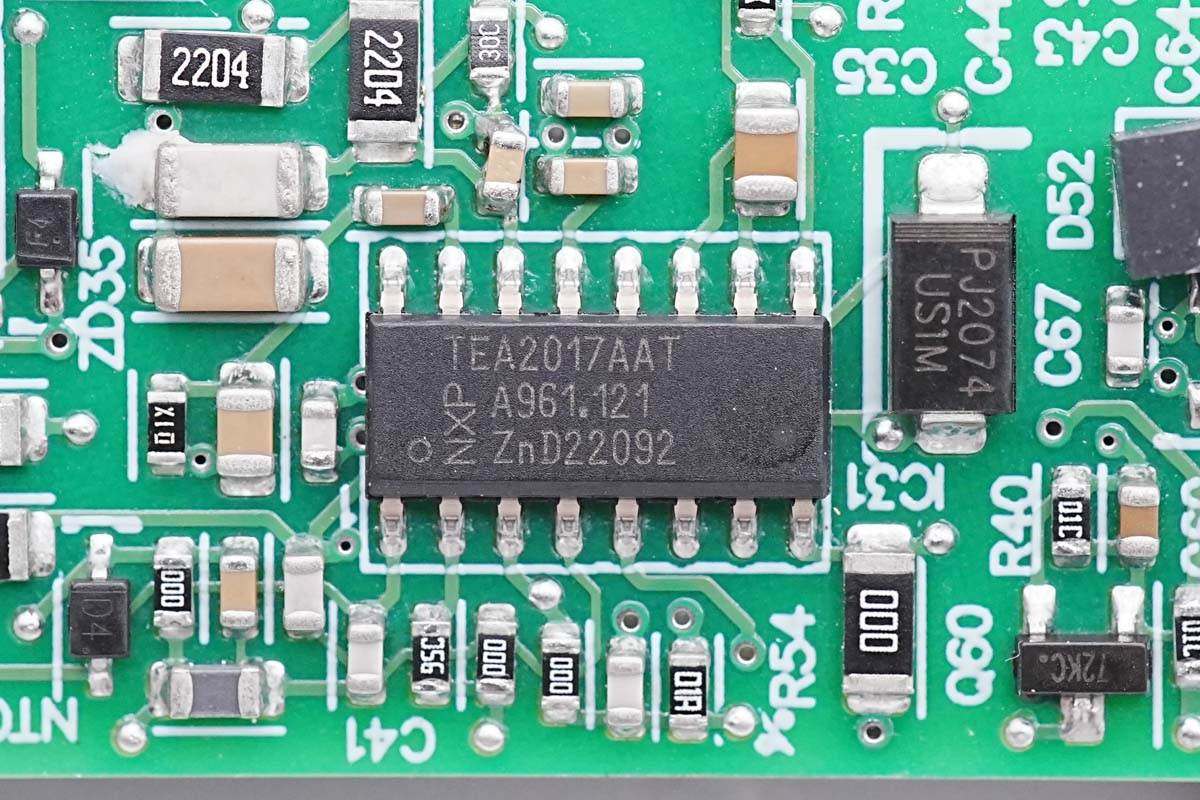

电源适配器初级主控芯片来自恩智浦，型号为TEA2017AAT，是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。芯片包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的多模式下运行，优化PFC效率。
芯片内部集成高压启动和X电容放电，内部集成驱动器，可直接驱动高压上管，无需外置驱动器。PFC可配置为DCM/QR，DCM/QR/CCM混合模式和CCM固定频率三种运行模式，满足不同功率应用需求。
两颗LLC开关管来自东微，型号OSS60R190JF，是一颗耐压650V，导阻为190mΩ的NMOS，属于超级硅产品，具有极低的导通电阻和低栅极电荷，能够降低传导损耗，提升开关性能。

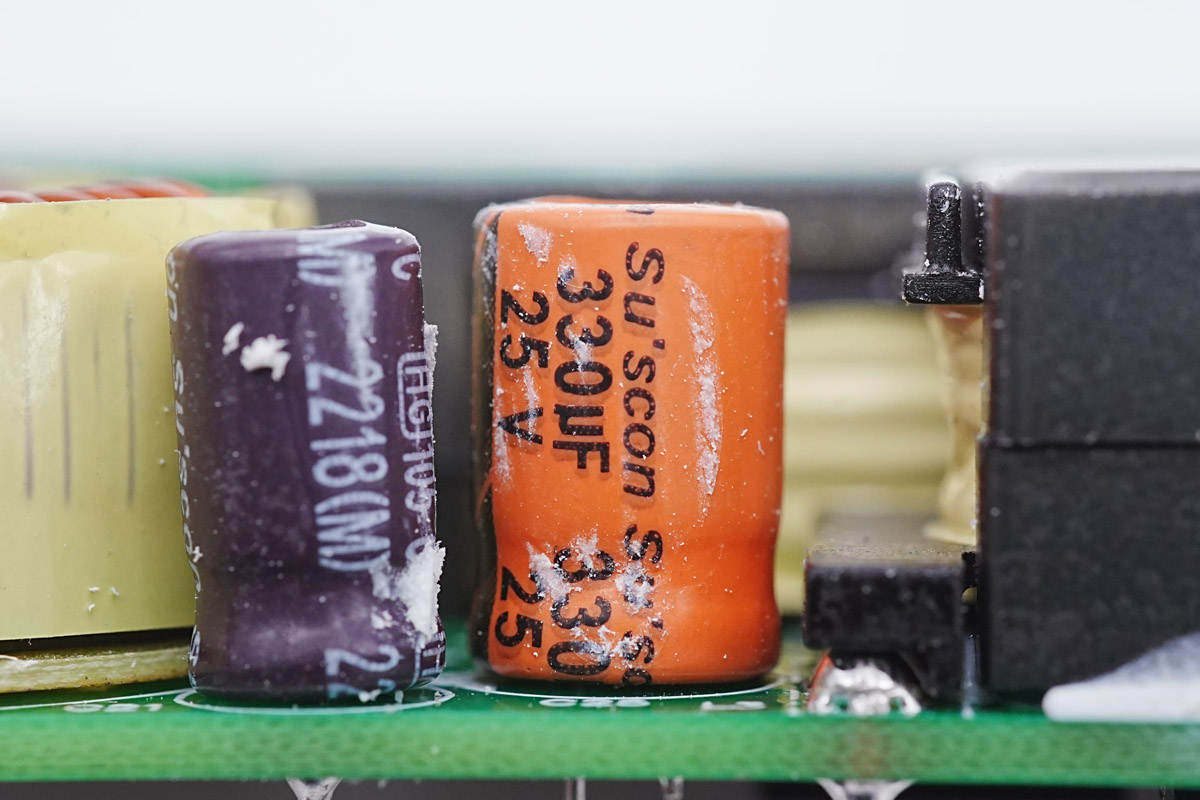

两颗为主控芯片供电的电解电容分别为330μF 25V和220μF 25V。

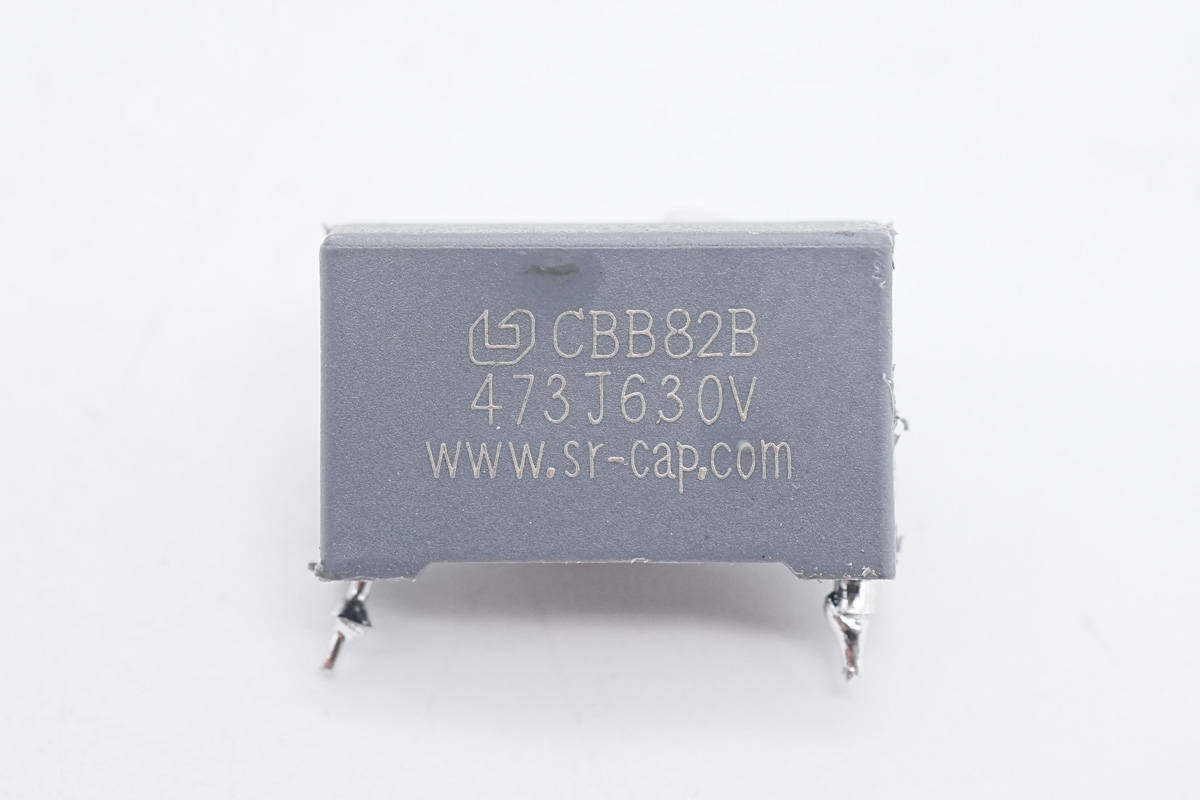

LLC谐振电容来自深圳塑镕，规格为0.047μF 630V。

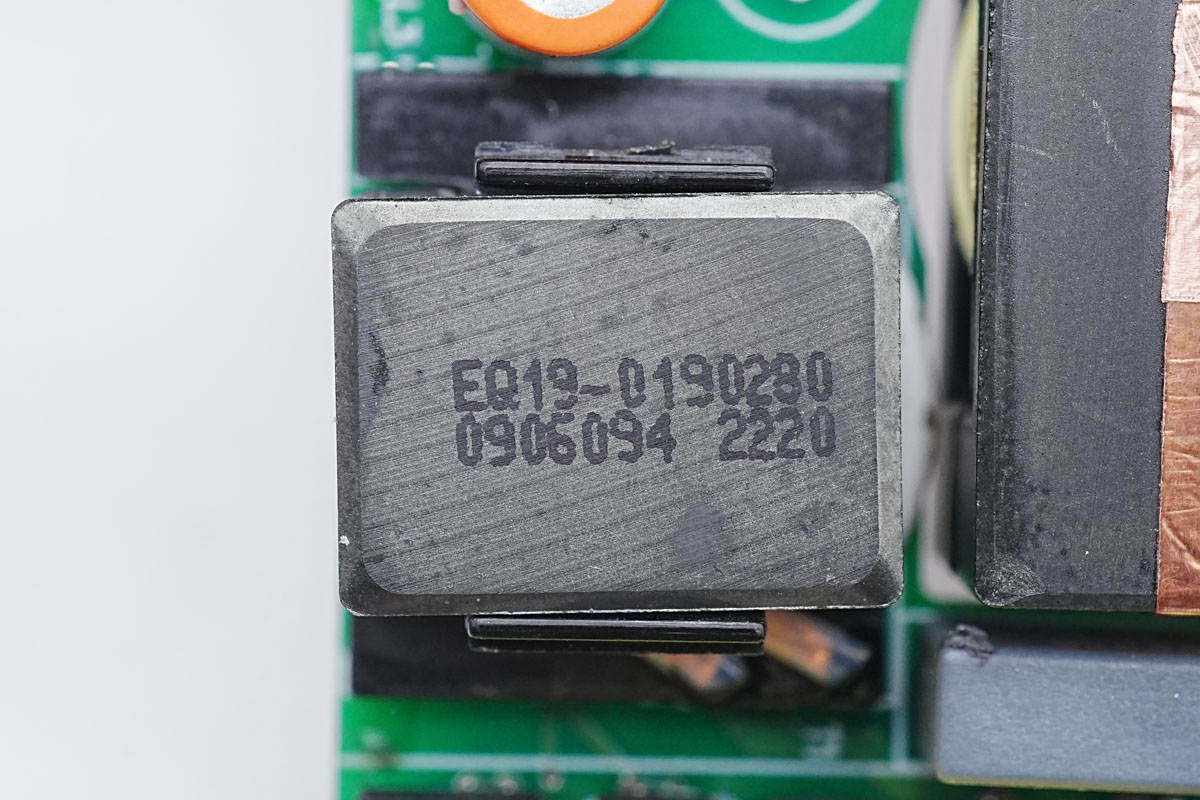

谐振电感采用EQ19磁芯。

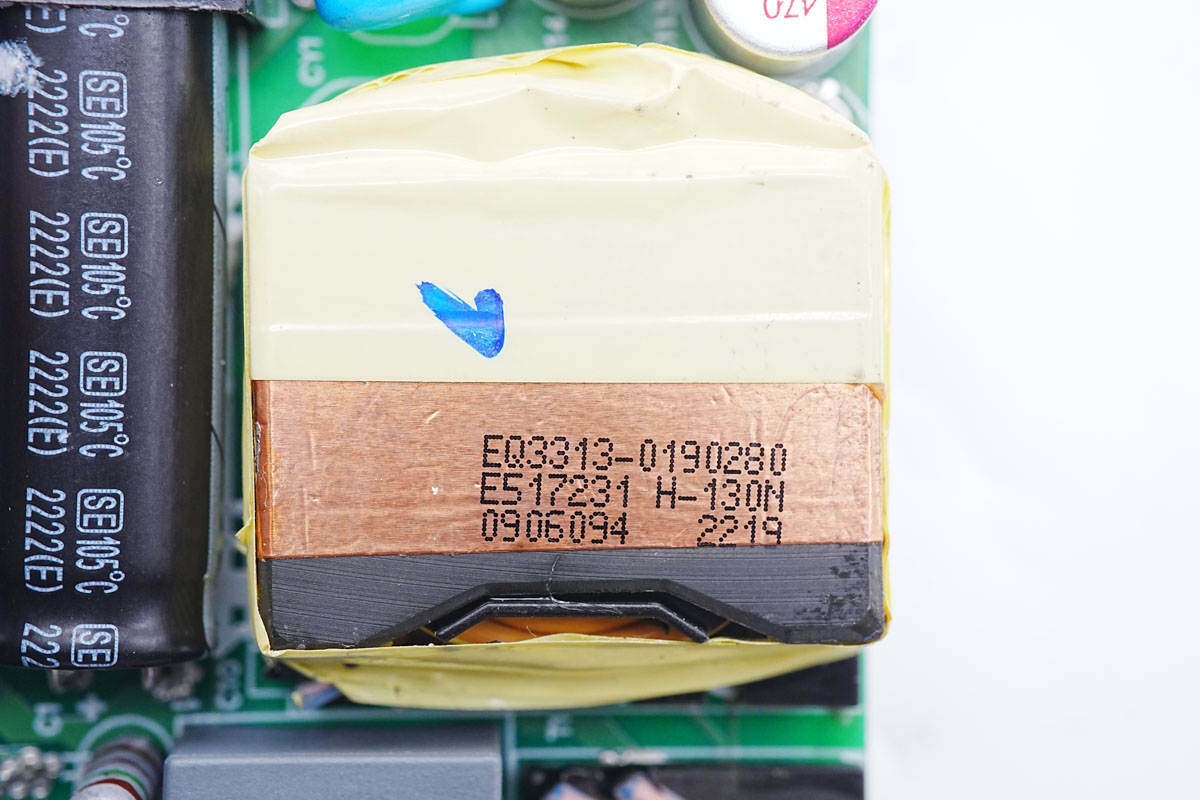

变压器采用EQ3313磁芯，对应低压侧使用胶带严密缠绕绝缘。

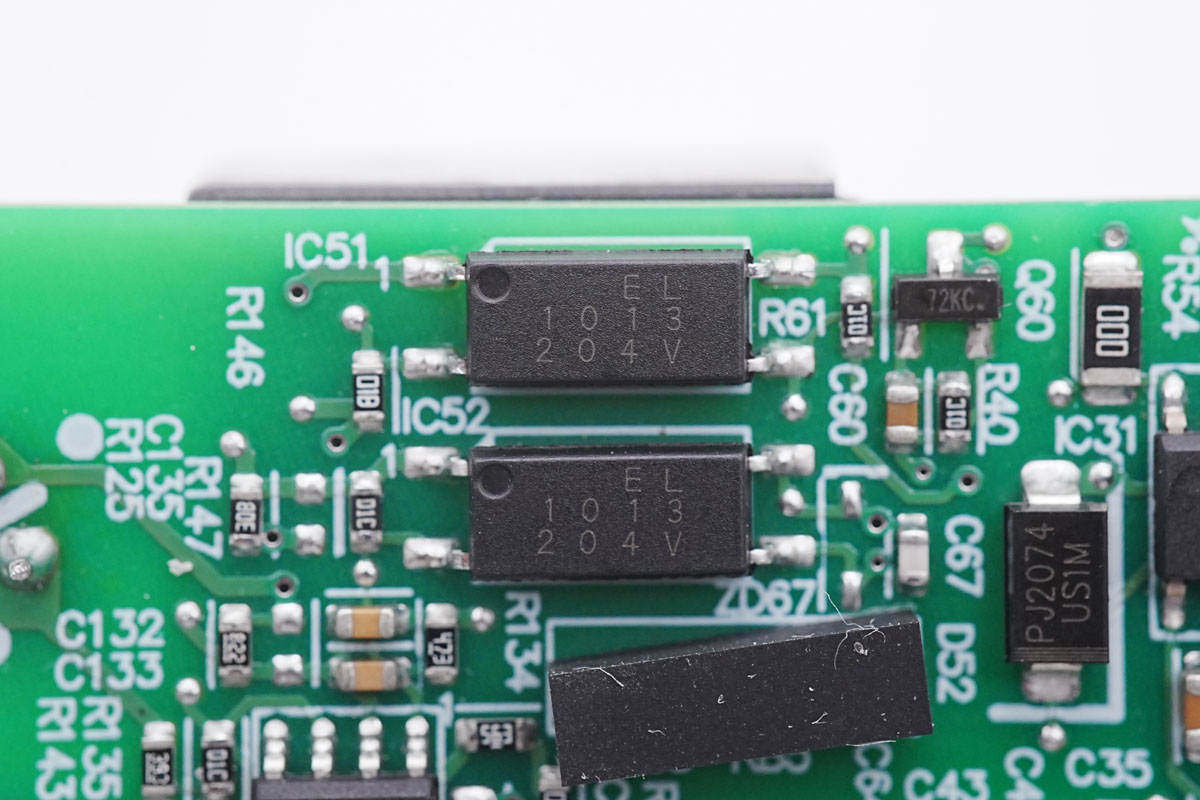

两颗EL1013光耦分别用于输出电压反馈和保护功能。
蓝色安规Y电容来自STE松田电子。

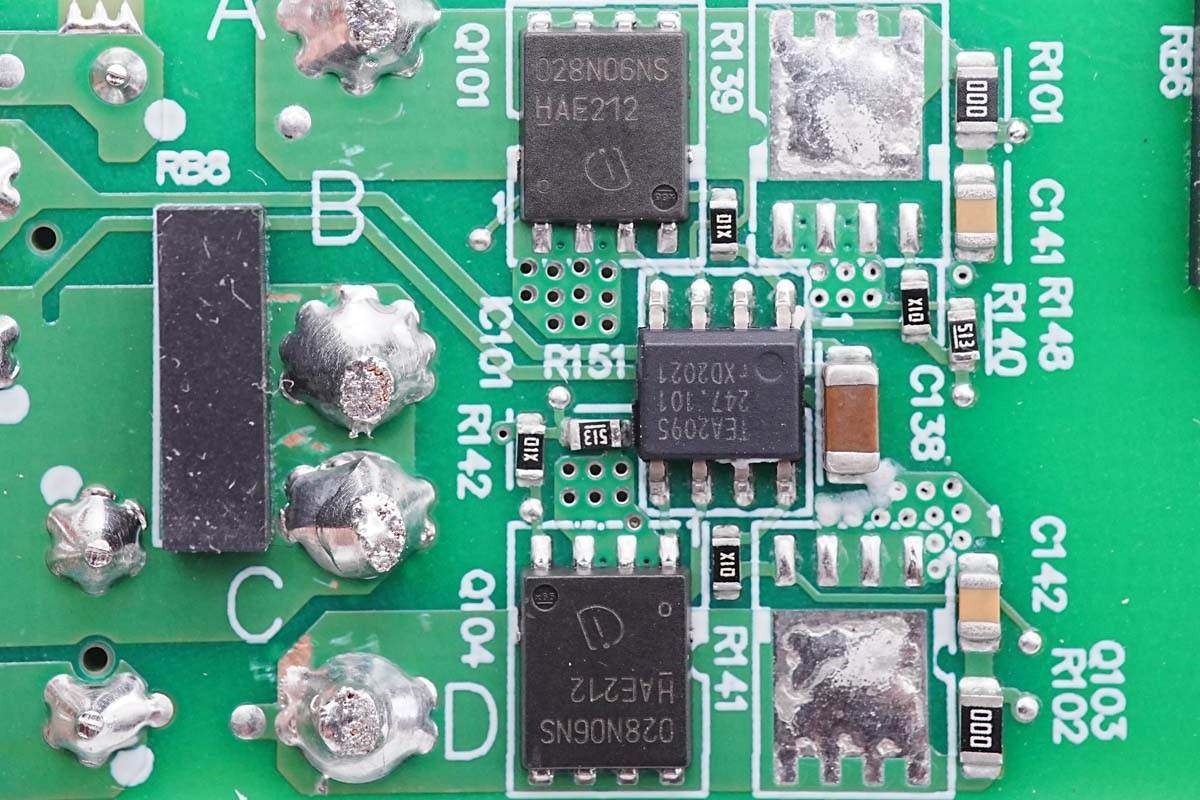

同步整流电路一览，采用两颗同步整流管和一颗同步整流控制器组合用于LLC输出同步整流。

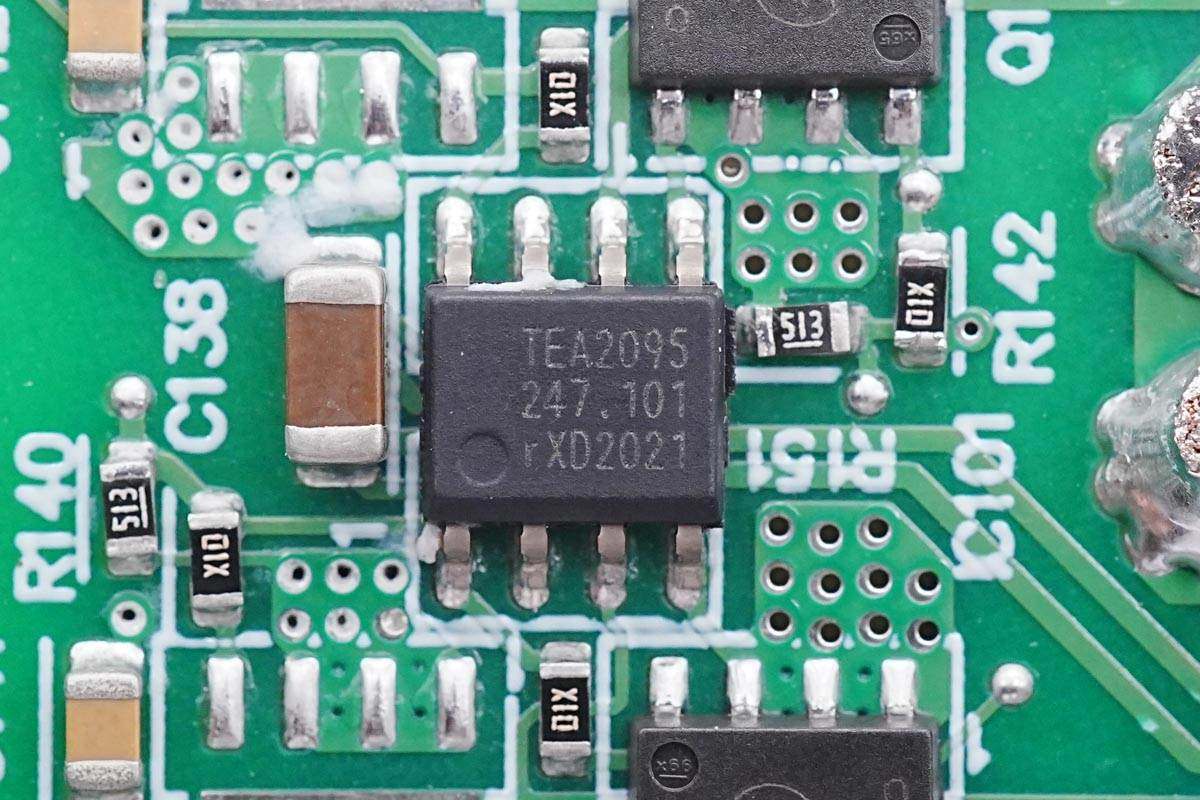

次级同步整流控制器采用恩智浦TEA2095T进行同步整流控制，内置两个驱动器，可以同时驱动两个同步整流管，支持LLC应用，并支持独立工作，最高工作频率可达1MHz。芯片支持4.5-38V供电电压，支持逻辑电压驱动的同步整流管。

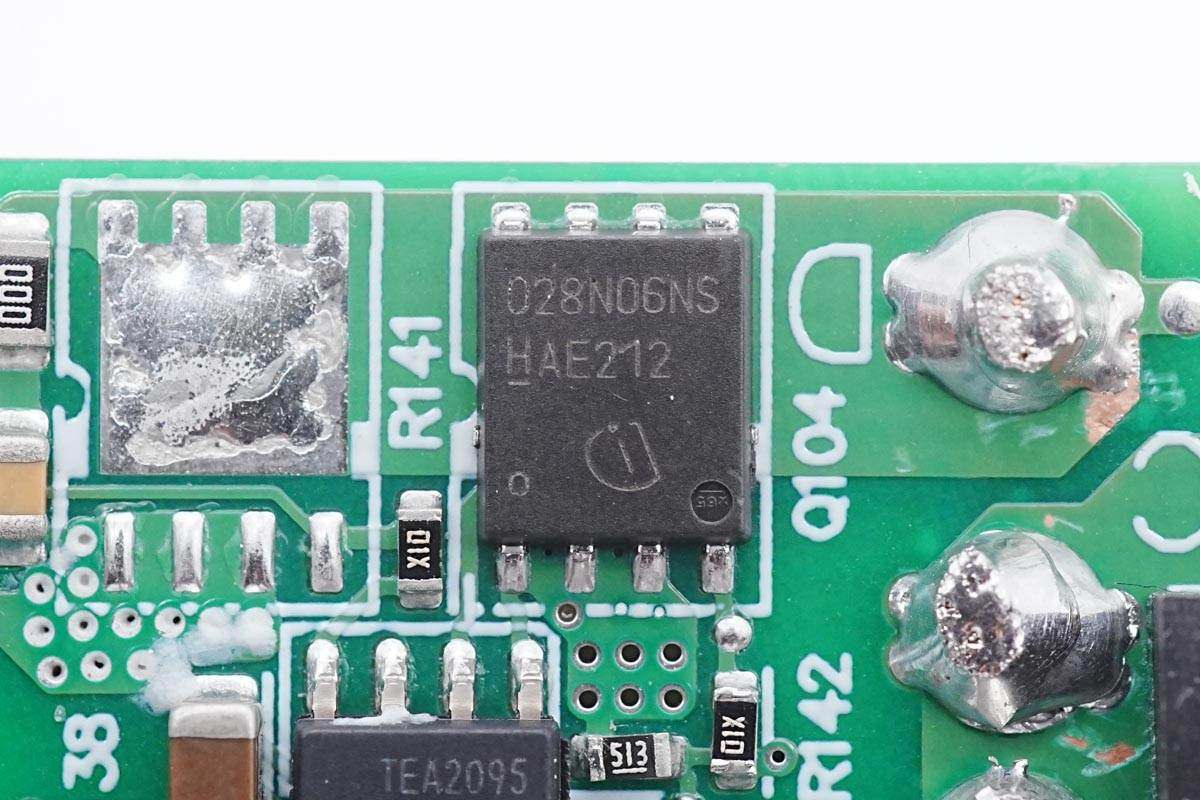

同步整流管来自英飞凌，型号BSC028N06NS，是一颗耐压60V的NMOS，导阻为2.8mΩ，采用SuperSO8封装。

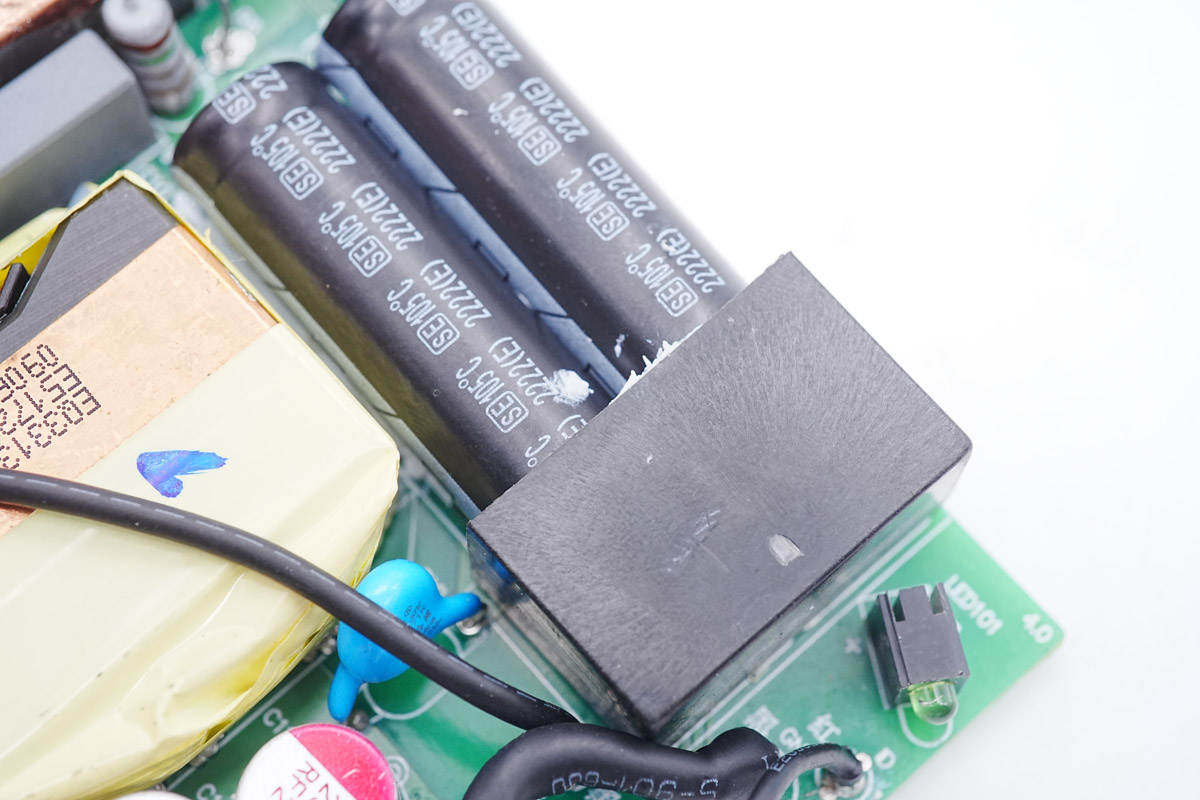

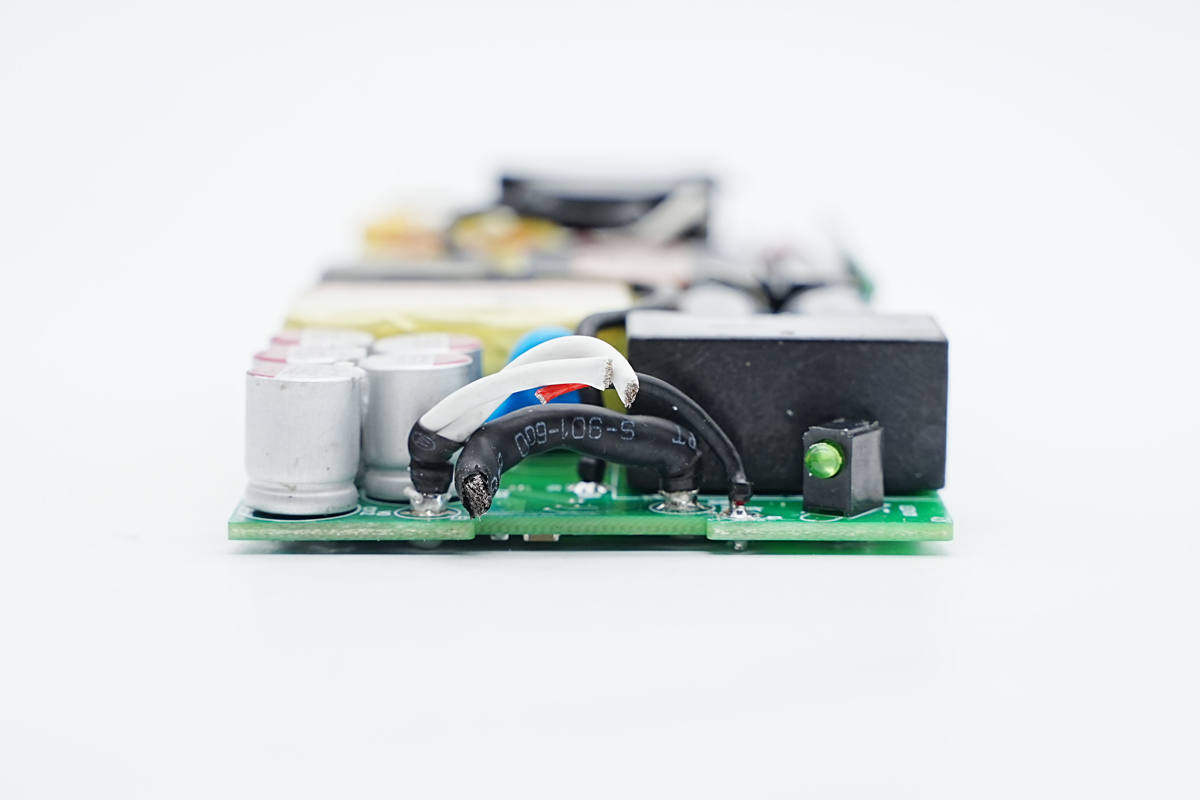

电源适配器输出侧一览，焊接固态电容，输出线和指示灯。
五颗输出滤波电容，品牌与规格相同，为柏瑞凯RF系列5000小时长寿命固态电容，规格为470μF 25V，用于电源输出滤波。
电源次级采用DIODES AP4310E进行输出恒压恒流控制。AP4310E是一颗内置电压基准的双运放，配合取样电阻进行输出电压反馈和输出电流检测。
R002取样电阻，采用2512封装，用于输出电流采集。

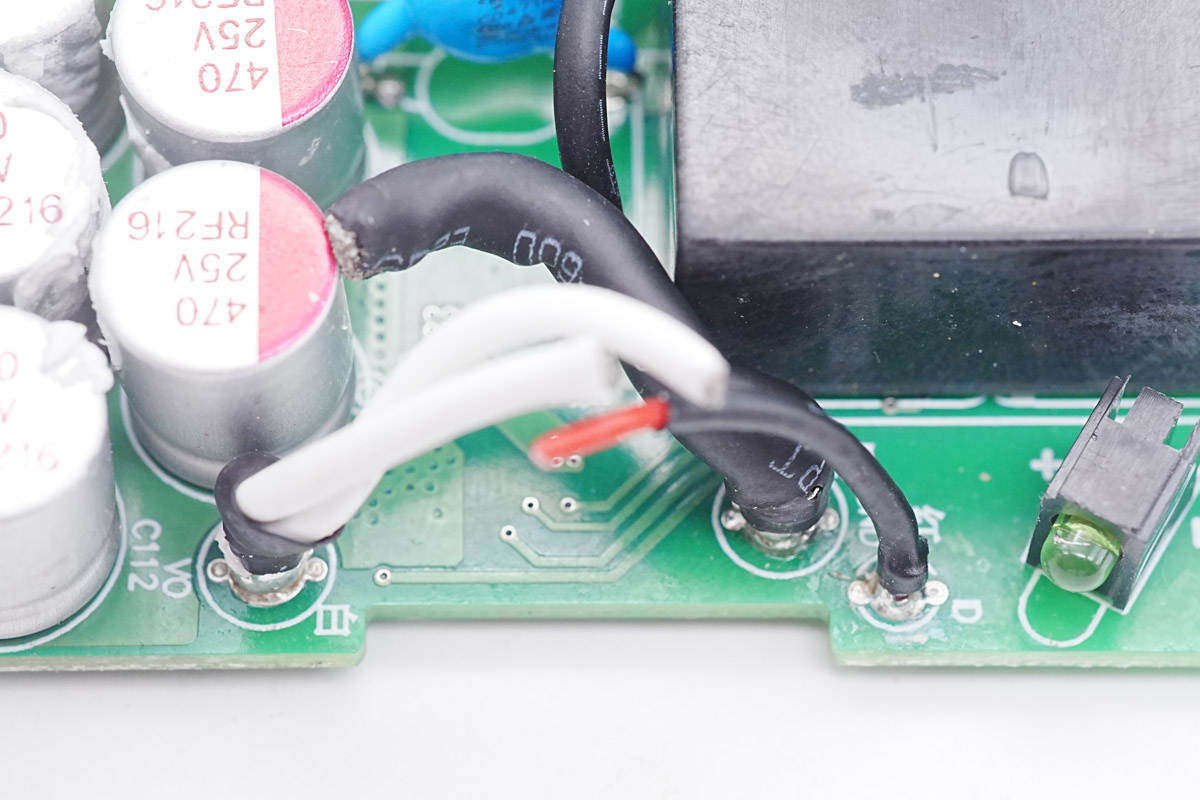

输出导线冷压端子后焊接，端子外套热缩管绝缘。

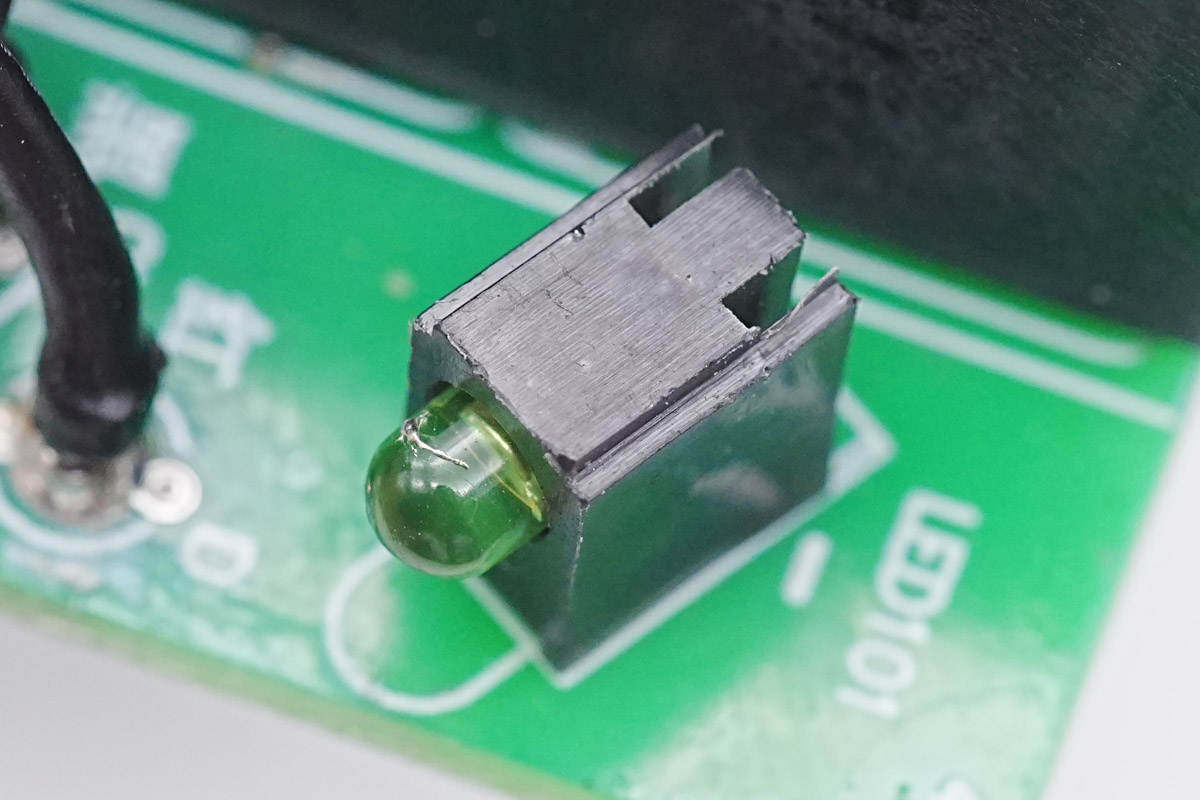

输出电源指示灯采用支架固定。

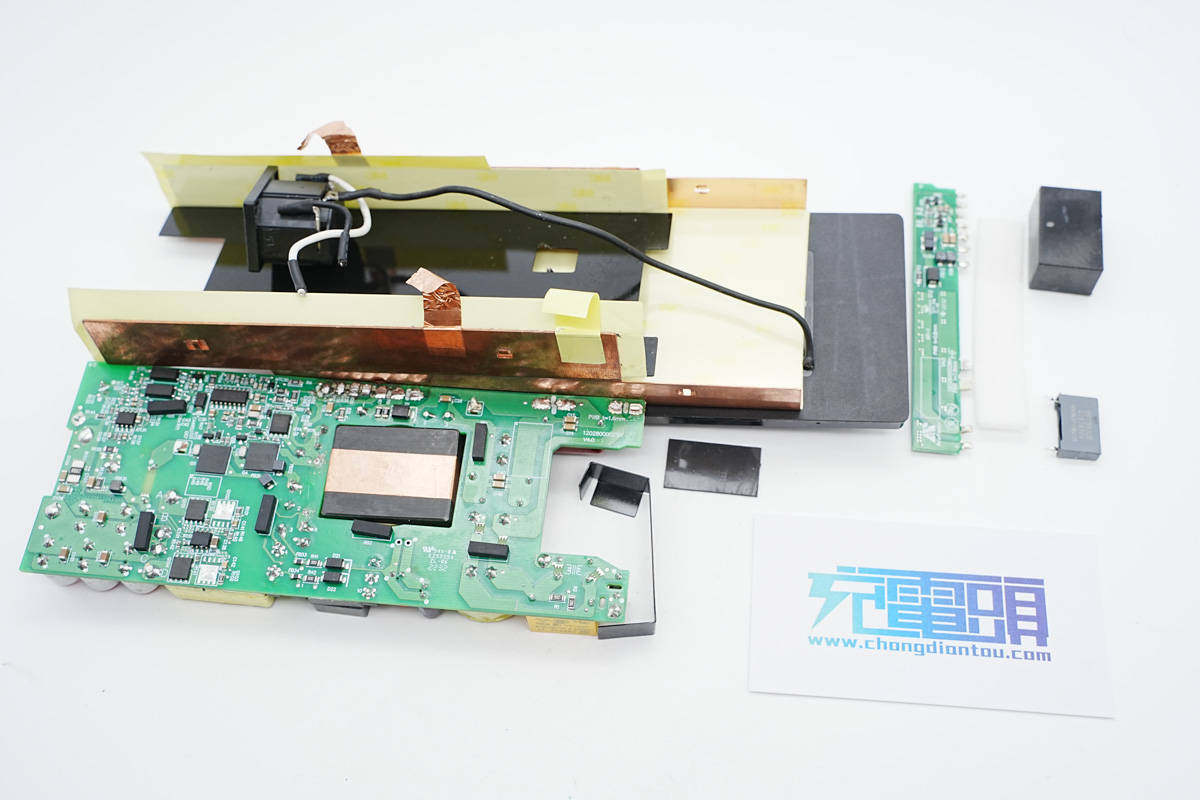

全部拆解一览，来张全家福。
充电头网拆解总结
雷蛇这款280W电源适配器，相比传统电源来说，体积显著缩小，体现了氮化镓器件带来的性能提升。电源适配器采用专用插头，配合编织线设计，经久耐用。加入指示灯的设计，可以方便的了解电源的通电状态。
充电头网通过拆解了解到，雷蛇这款适配器采用欧陆通为其定制化设计的PFC+LLC架构，内部使用NXP恩智浦TEA2017AAT进行PFC+LLC控制。其中PFC升压开关管采用GaN Systems的GS-065-030-2-L的增强型氮化镓器件，两颗并联，碳化硅二极管来自富盈，LLC开关管采用东微OSS60R190JF。
同步整流由TEA2095搭配两颗英飞凌BSC028N06NS组成，输出采用柏瑞凯RF系列长寿命电容滤波。适配器内部PCBA模块采用铜片包裹进行散热，内部发热元件打胶通过散热片散热，有效降低温升。得益于氮化镓的加持，这款适配器内部结构紧凑，体积得到很好控制，为消费者带来便携的大功率电源解决方案。
